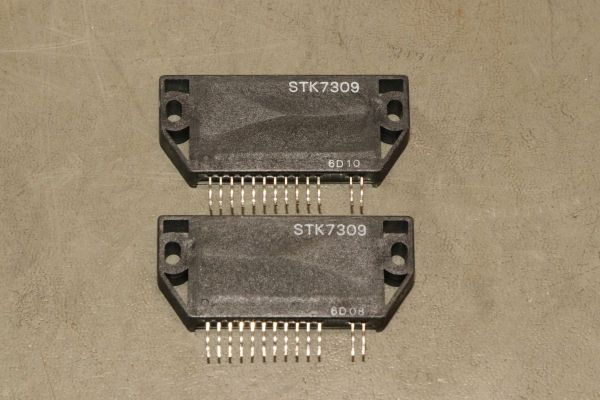

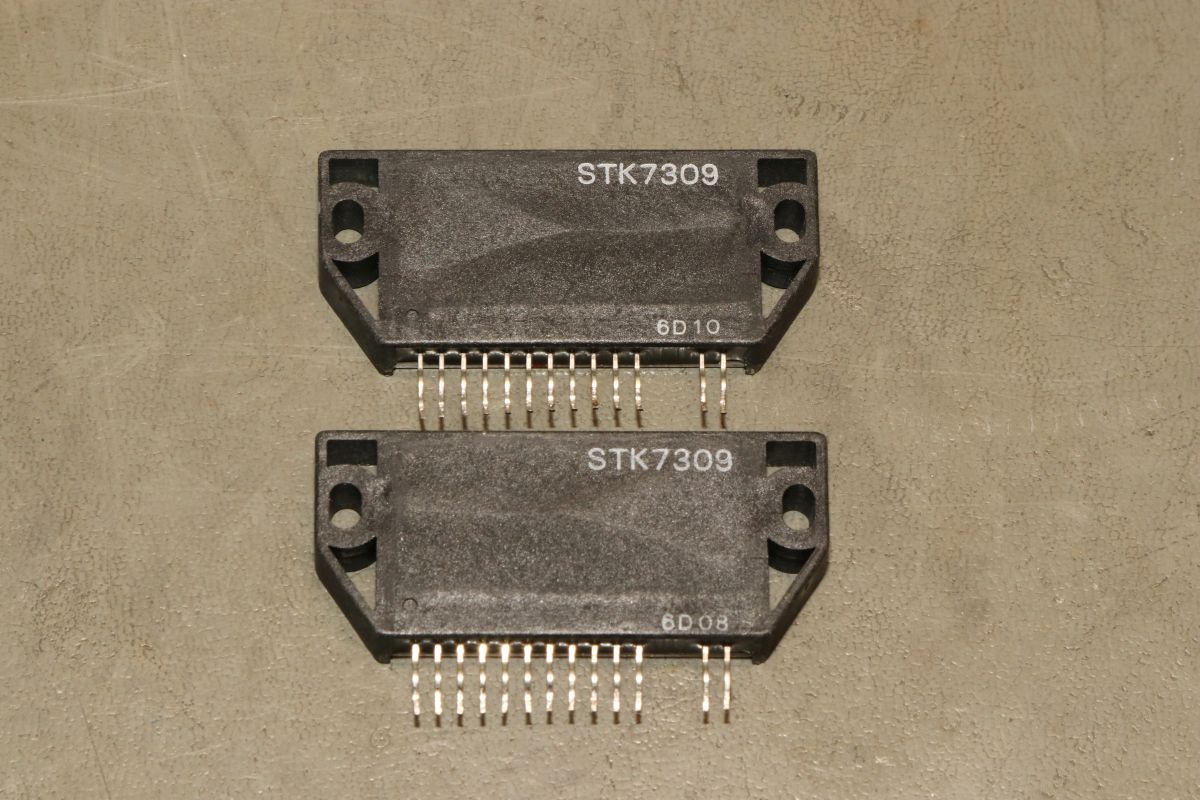

{Beifang} Manchmal freut man sich über Beifang bei Spenden, die sich bei näherer Betrachtung als doch nicht so praktisch herausstellen. Dieser Schaltregler zum Beispiel dünkte mich als super Ersatzteil für den CPC Farbmonitor... Aber STK7309 ist halt nicht STK7308 - oder doch? Den Unterschied im Schaltplan habe ich noch nicht gefunden...

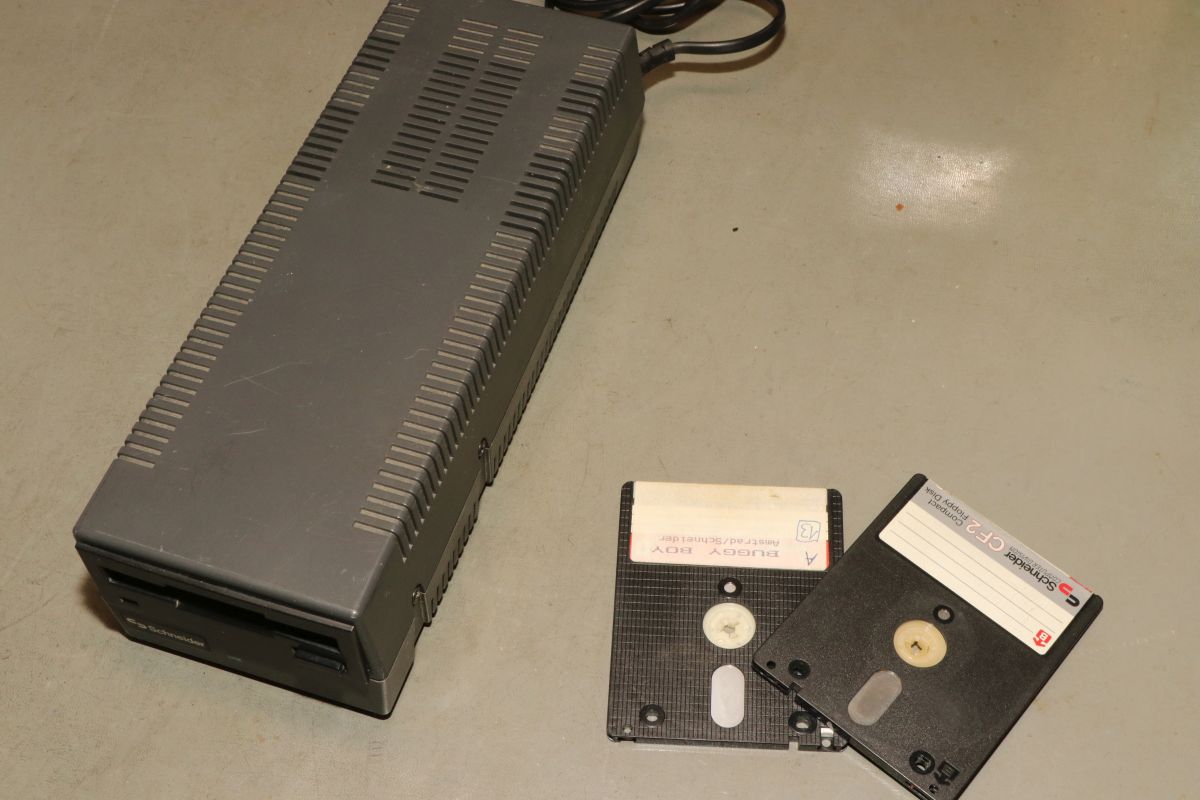

{CPC Floppy FD1} Zurück On Topic! Die Woche war ergiebig: ein lange gesuchtes Teil landete bei mir. Das FD1 - 3 Zoll Diskettenlaufwerk für den CPC 646.

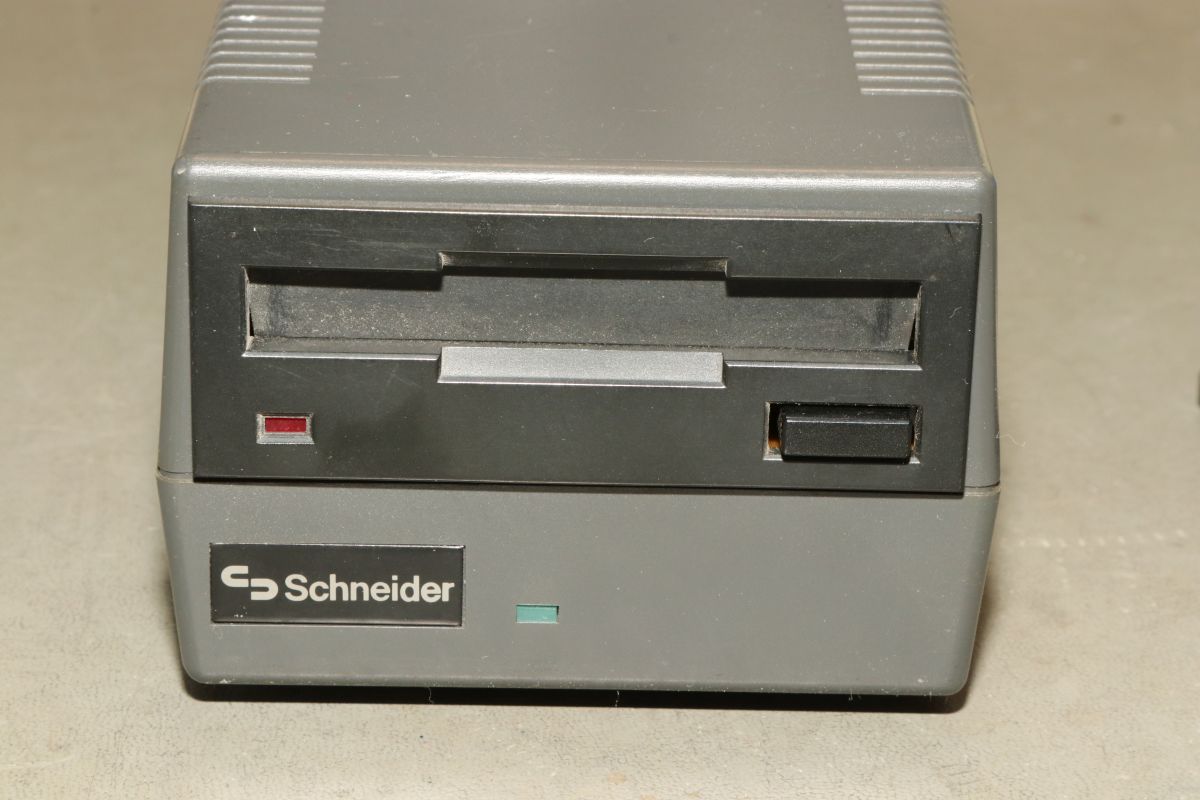

Die Anzahl der Bedien- und Anzeigeelemente ist überschaubar und selbsterklärend!

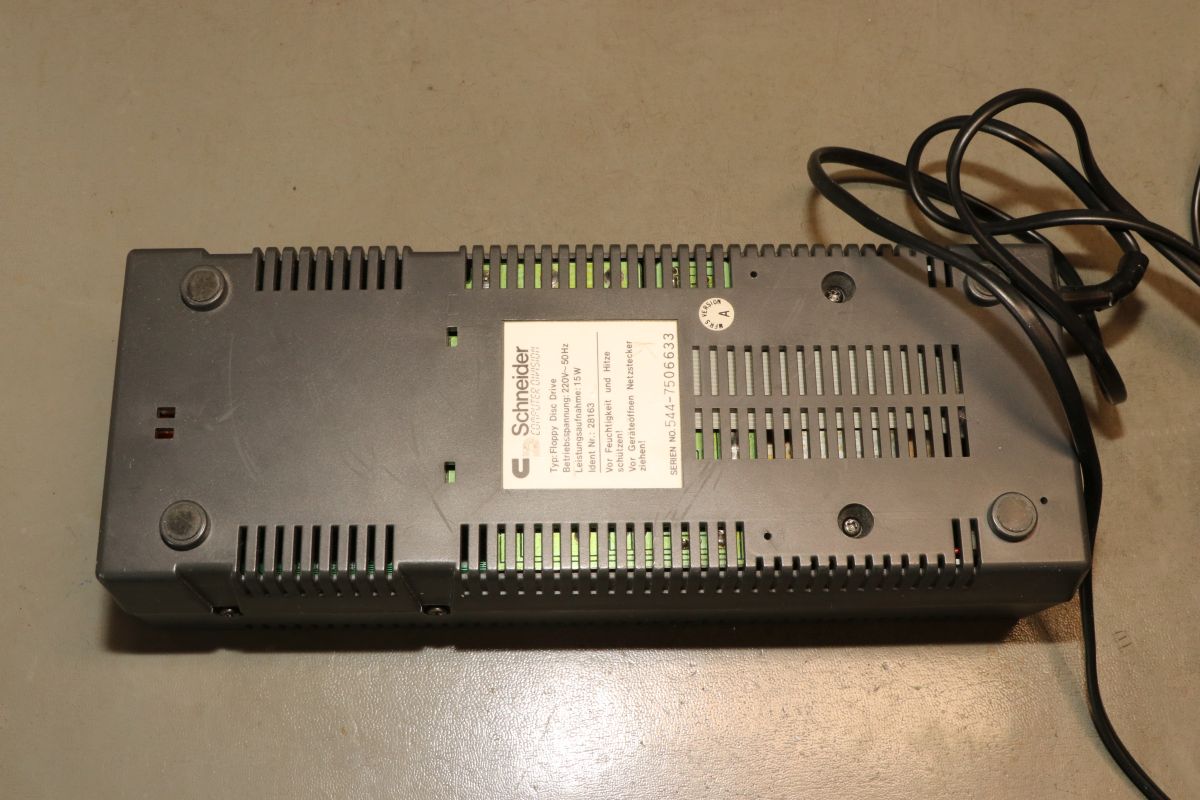

Zwei lange Schrauben auf der Unterseite müssen gelöst werden, wenn man das Gehäuse öffnen will - ebenso, wie vier Schrauben an den Seiten!

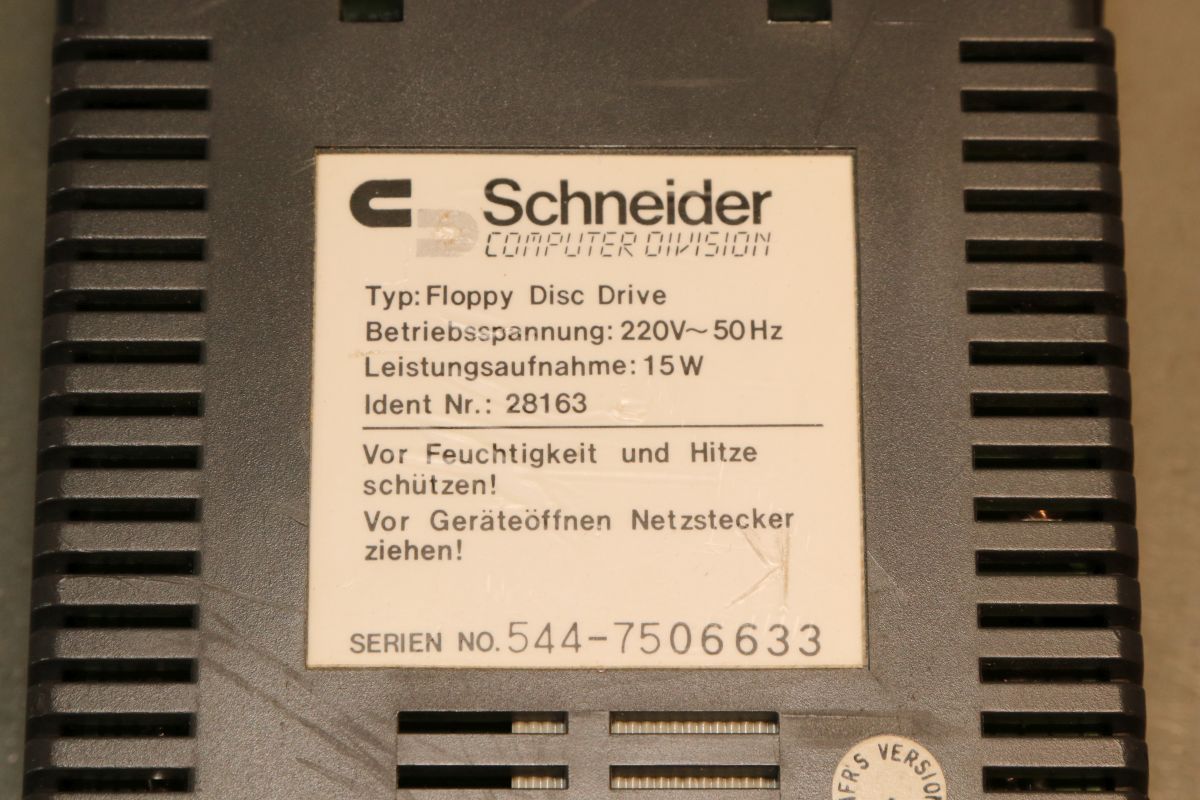

Die Bezeichnung "FD1" taucht auf dem Typenschild nicht auf.

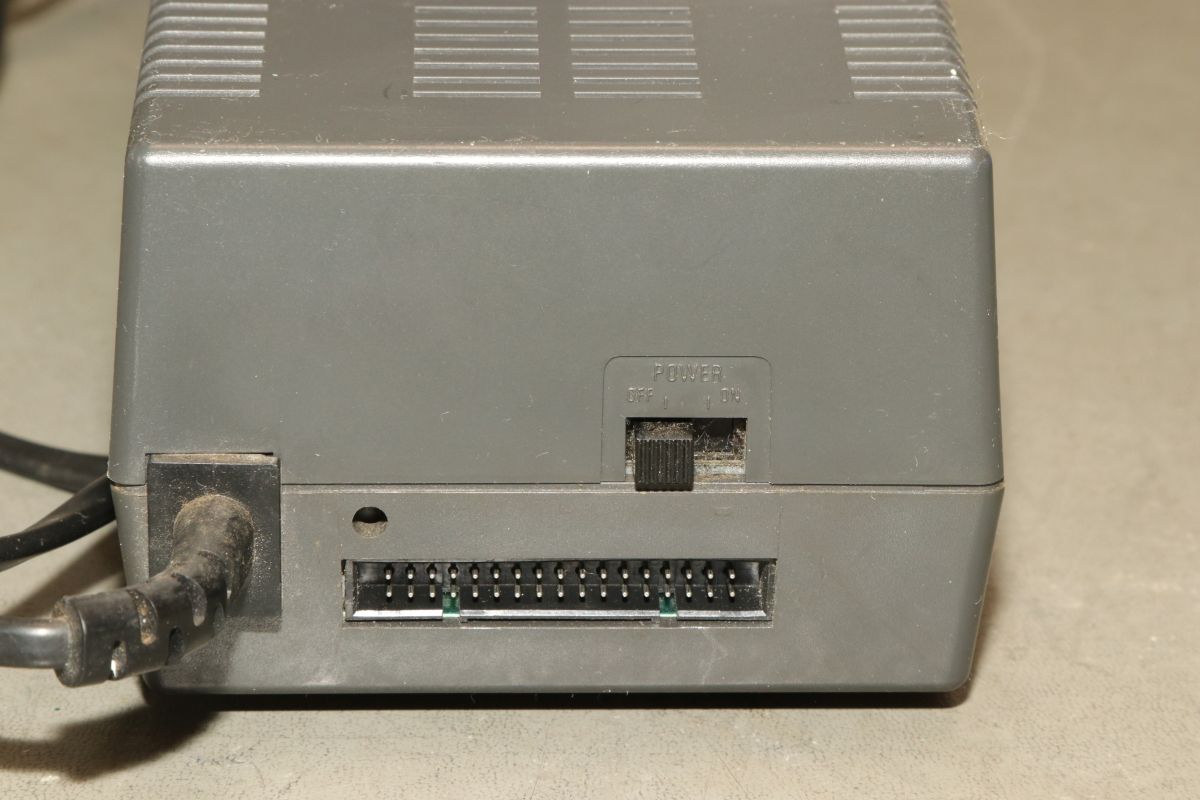

Netzschalter und Steckverbinder... da benötige ich noch Zubehör.

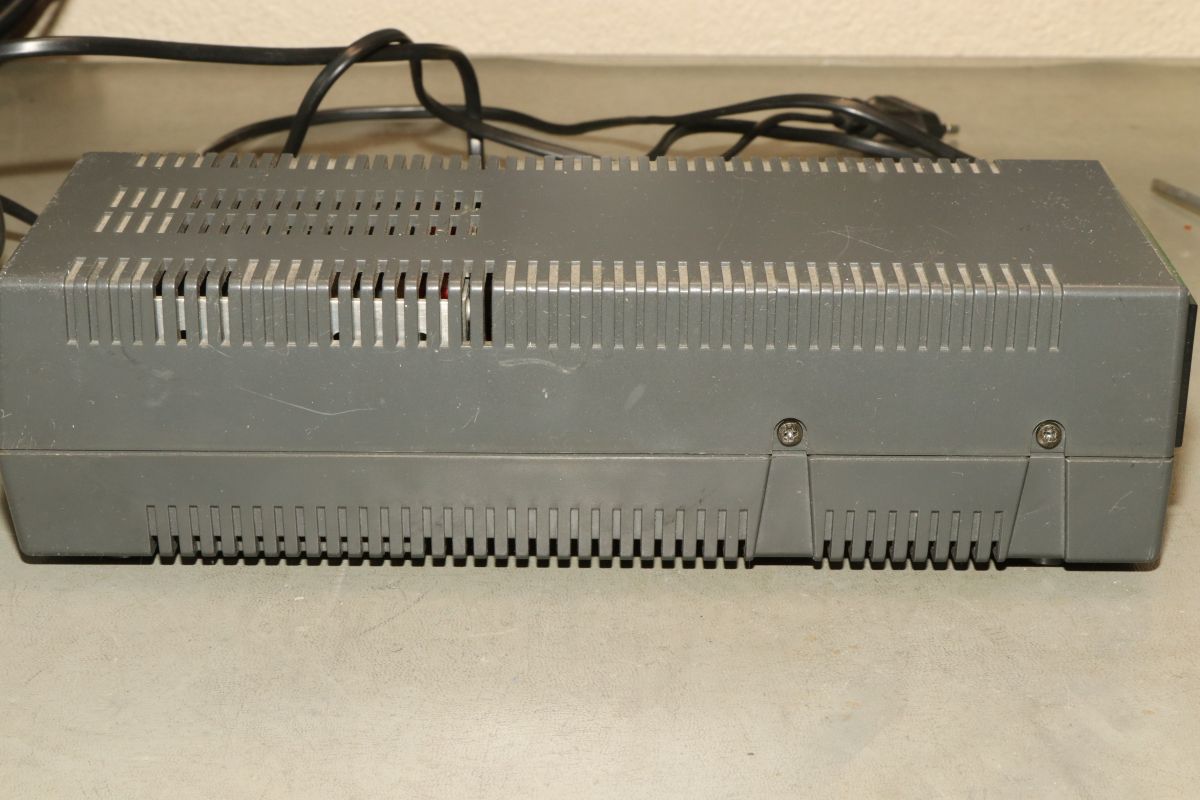

Die Schrauben an den Seiten halten sowohl die Gehäuseteile als auch das Floppy Laufwerk selber.

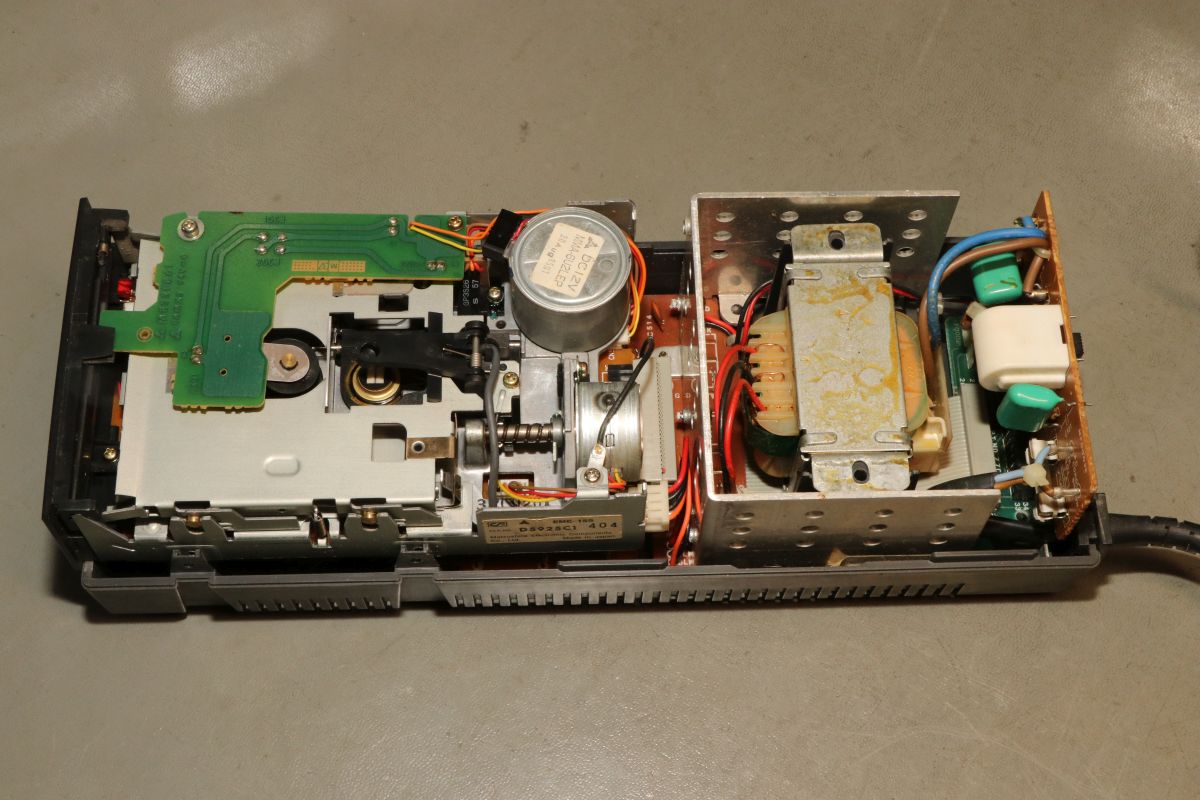

Sehr aufgeräumt...

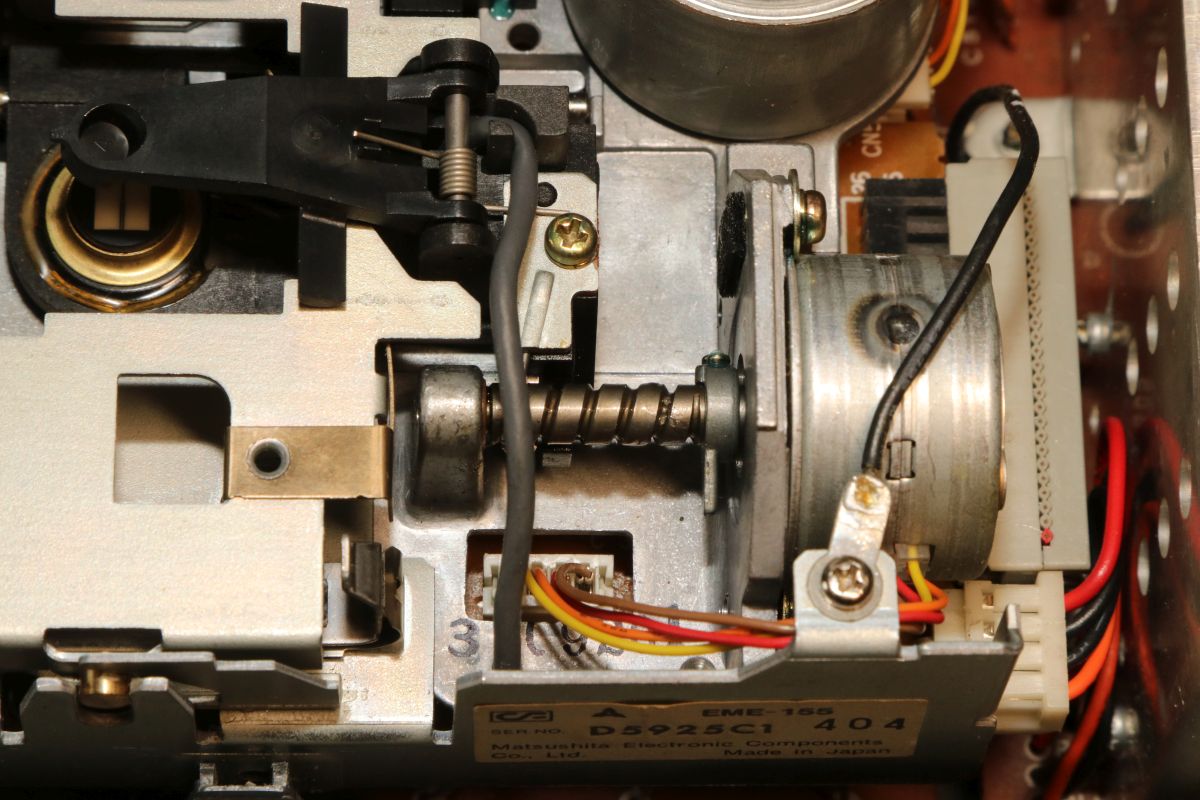

Der Spindeltrieb für den Kopf:

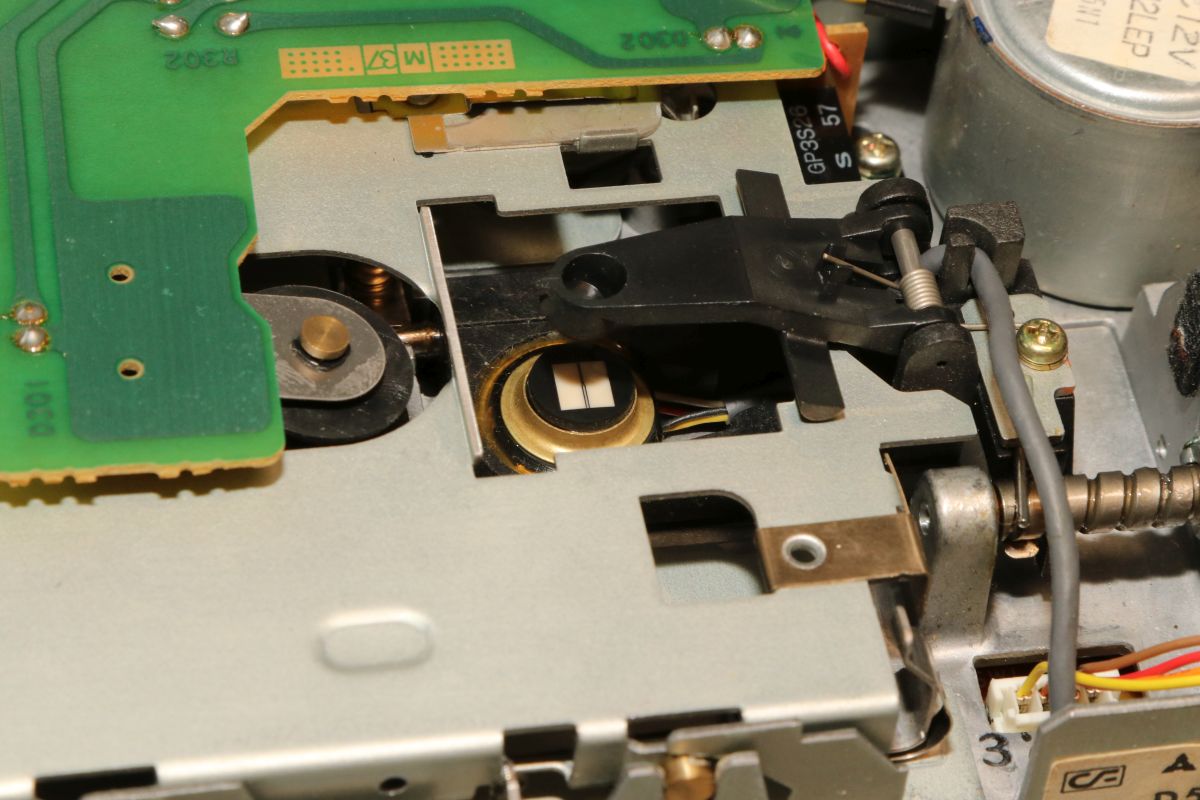

Der Schreib-/Lesekopf - ein ganz schöner Klopper für heutige Verhältnisse...

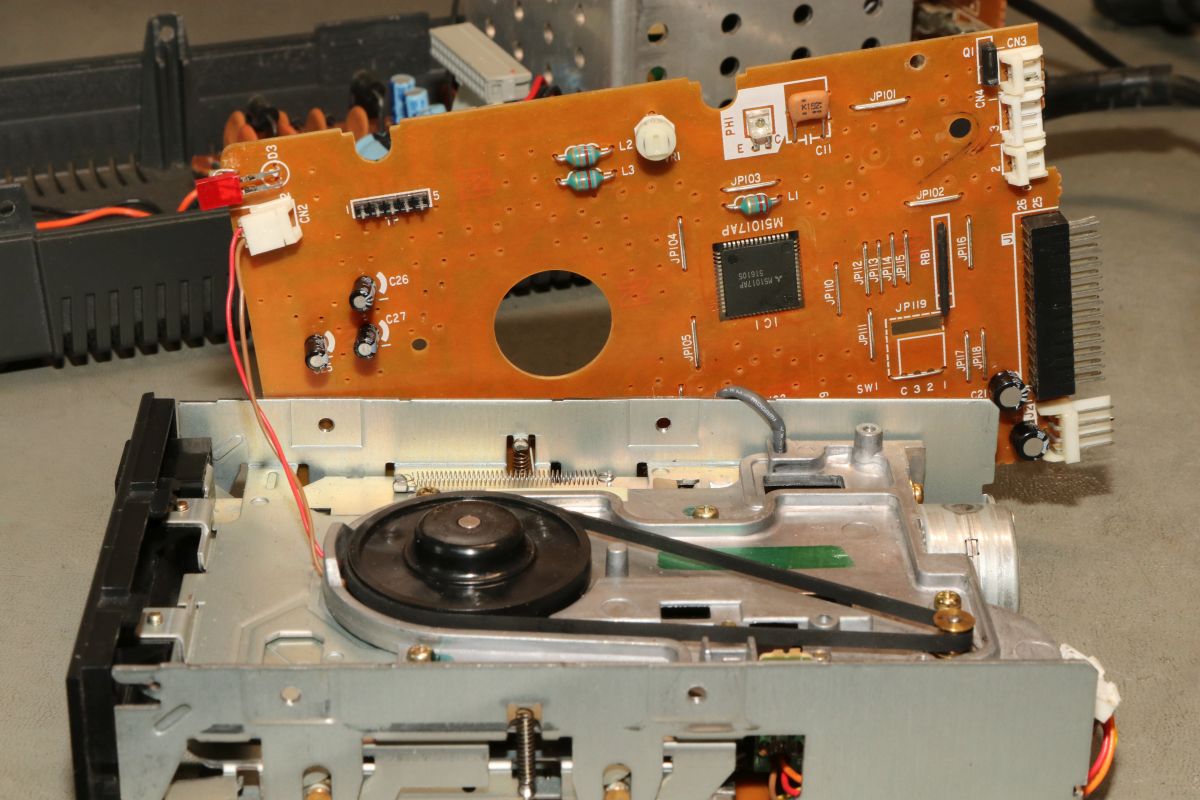

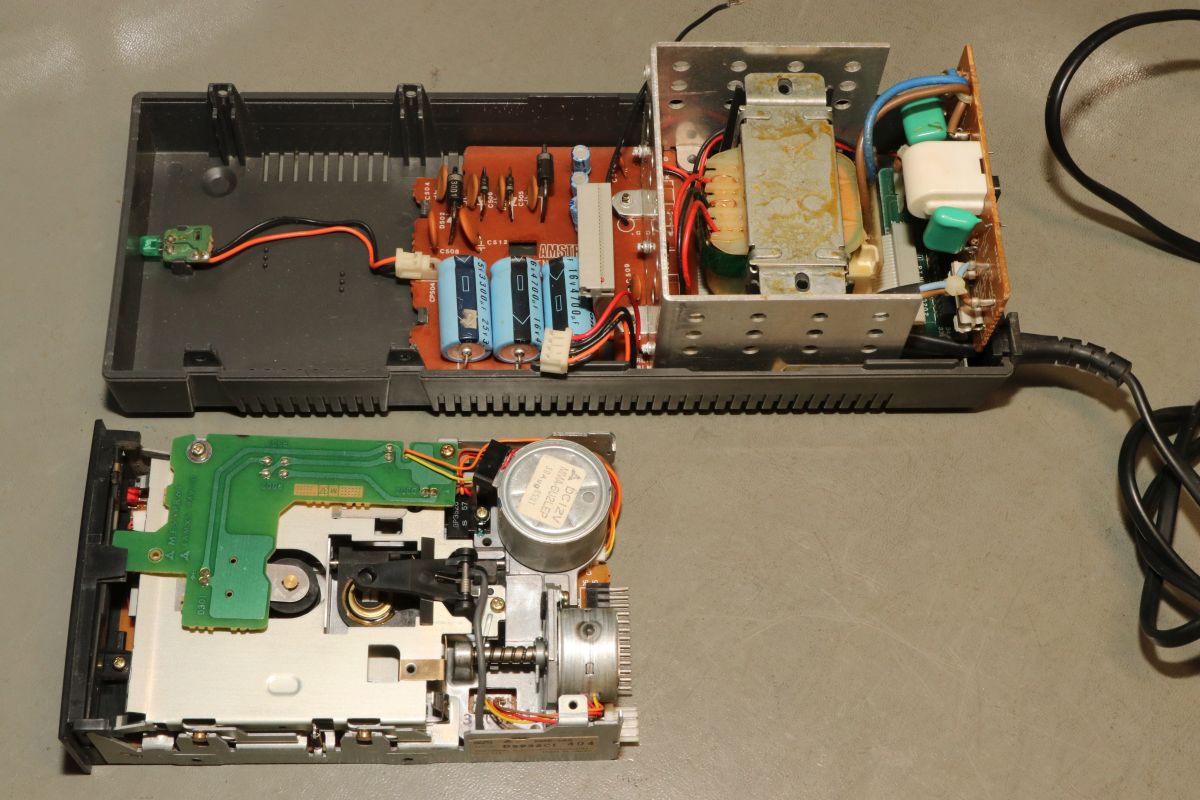

Das Laufwerk ist nur lose eingelegt, wenn man die Schrauben gelöst hat.

Leider ein Sonderformat für 3-Zoll-Disketten. Die sind dann auch entsprechend teuer. Damals, wie heute!

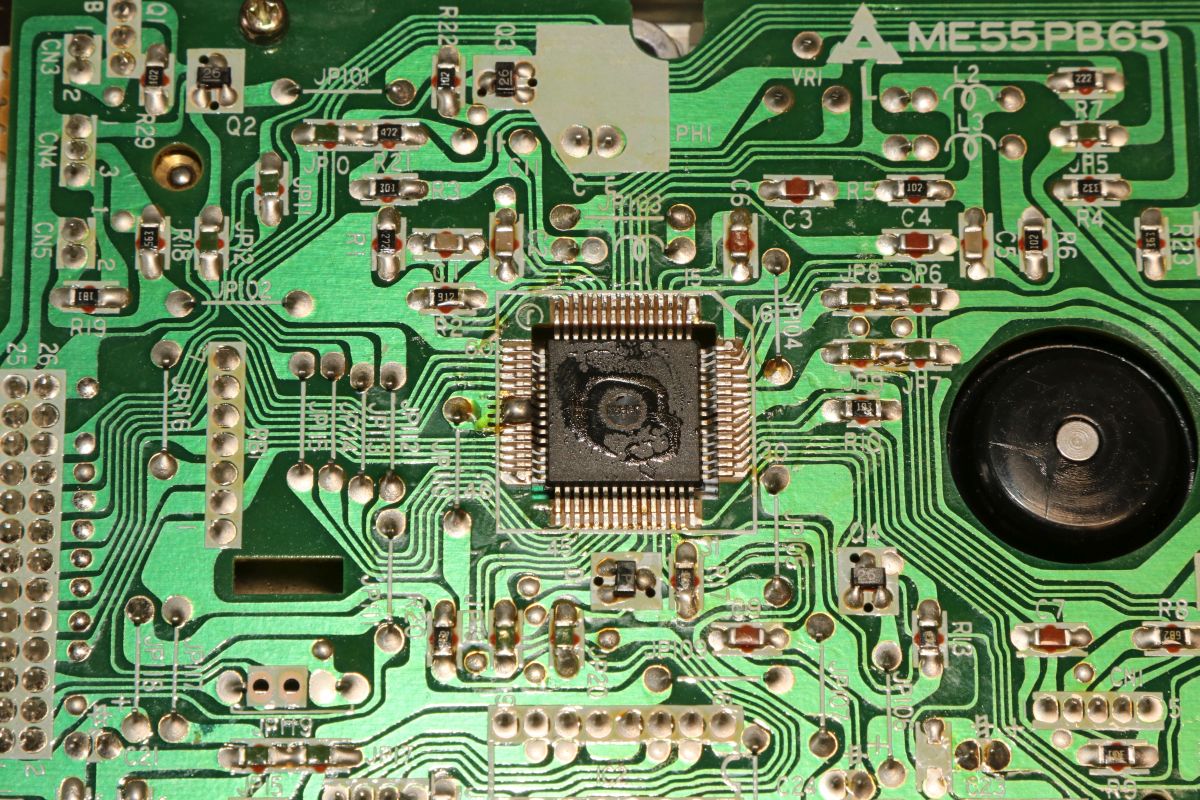

"Chef, ist das schlimm, wenn ich das Pad-Layout spiegelverkehrt angelegt habe?"

Alle Kabel sind gesteckt...

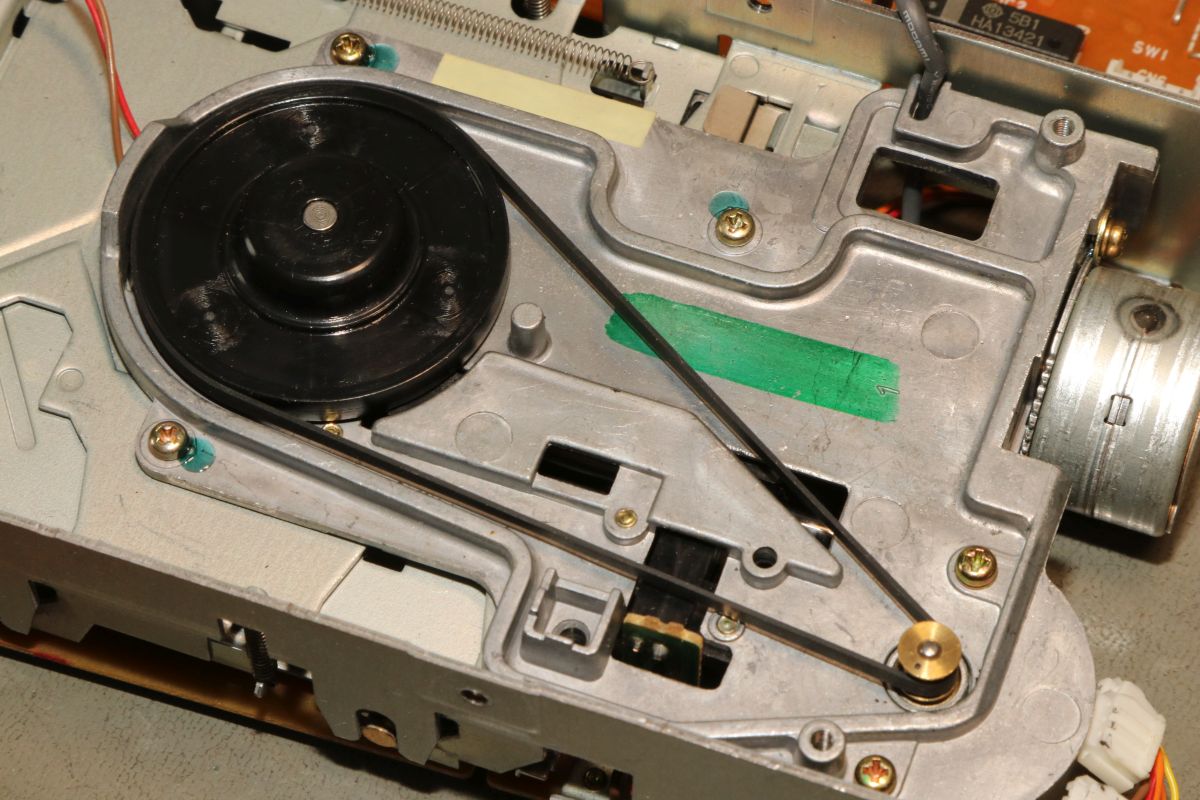

Die einzige Schwachstelle dieser Laufwerke: der Flachriemen.

Der Verkäufer war so nett, diesen vorab zu ersetzen.

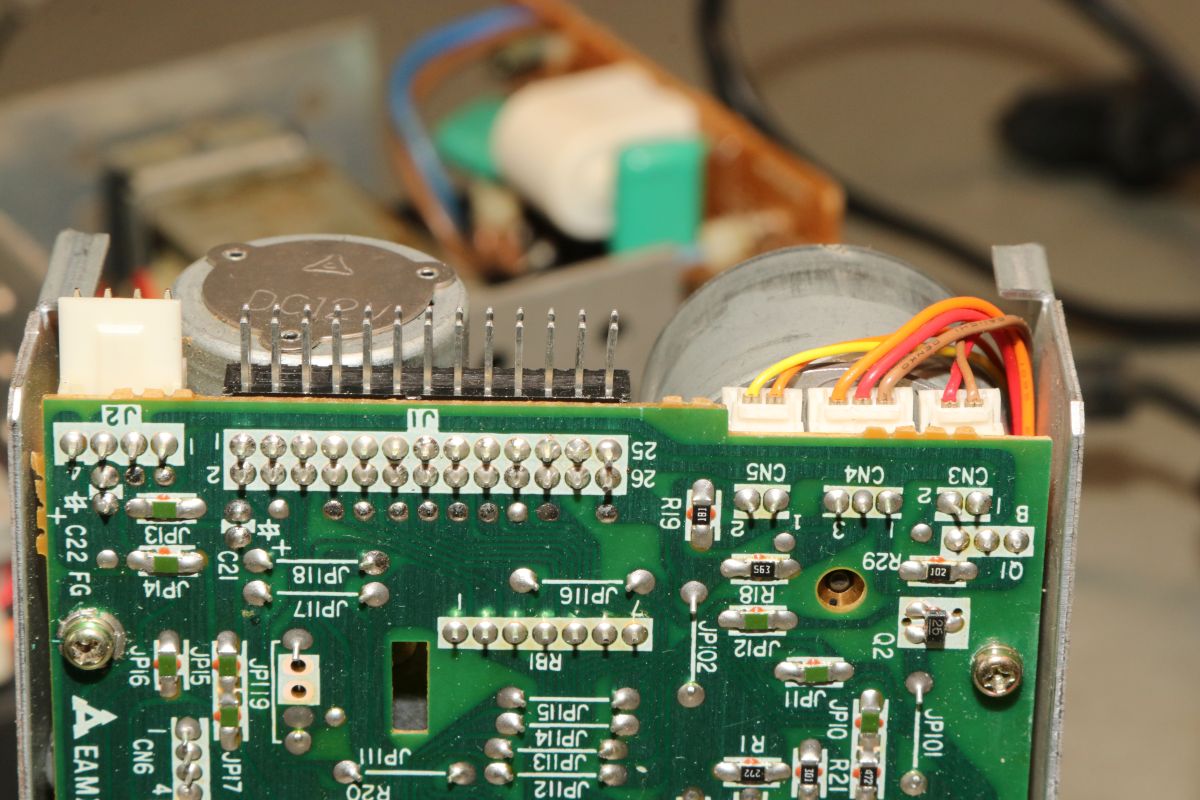

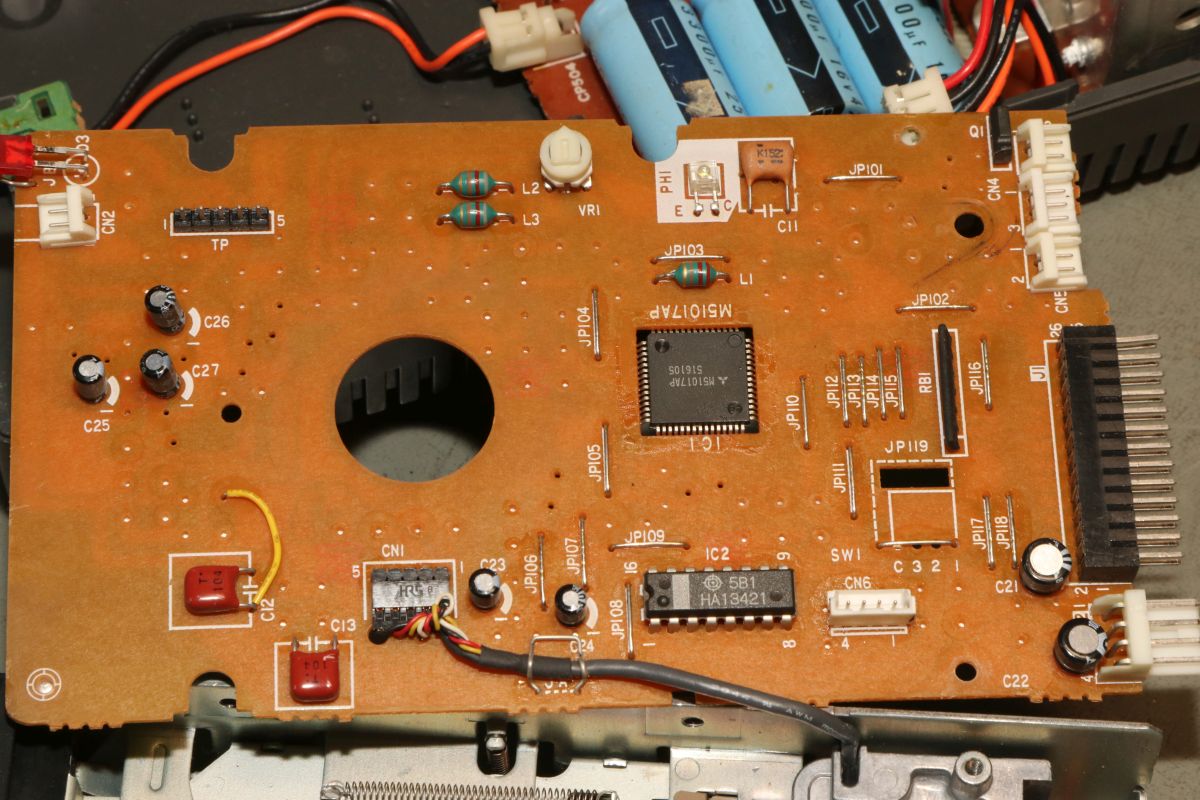

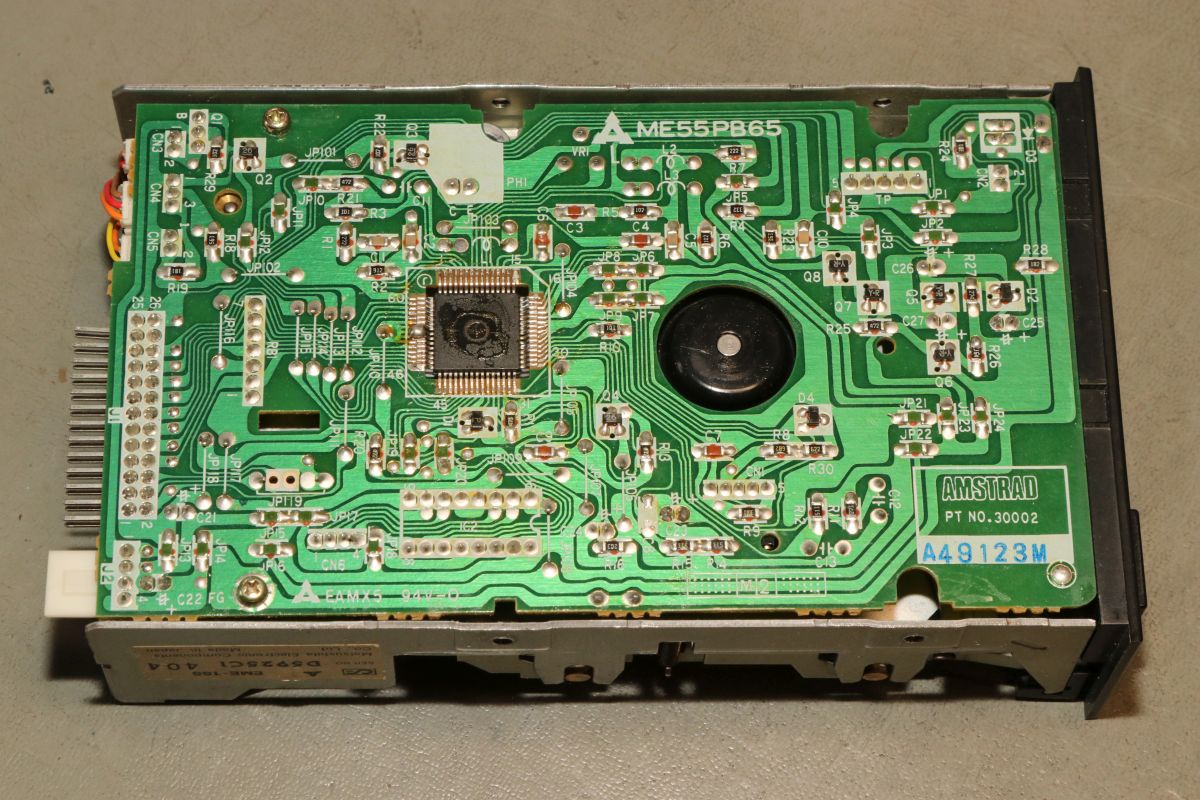

Viel drauf ist ja auf der Laufwerksplatine nicht. Die wichtige Intelligenz steckt in der Interfacekarte - die ich leider noch nicht besitze.

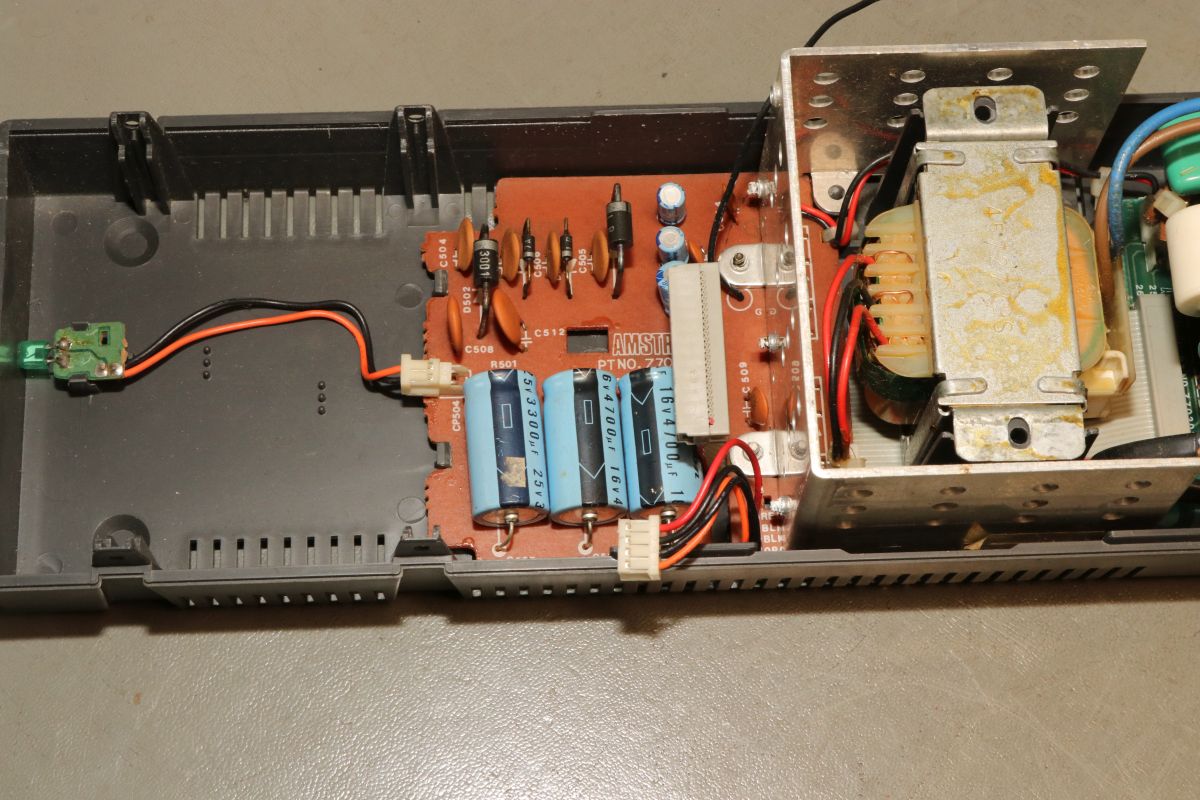

Das Netzteil ist sehr konventionell aufgebaut.

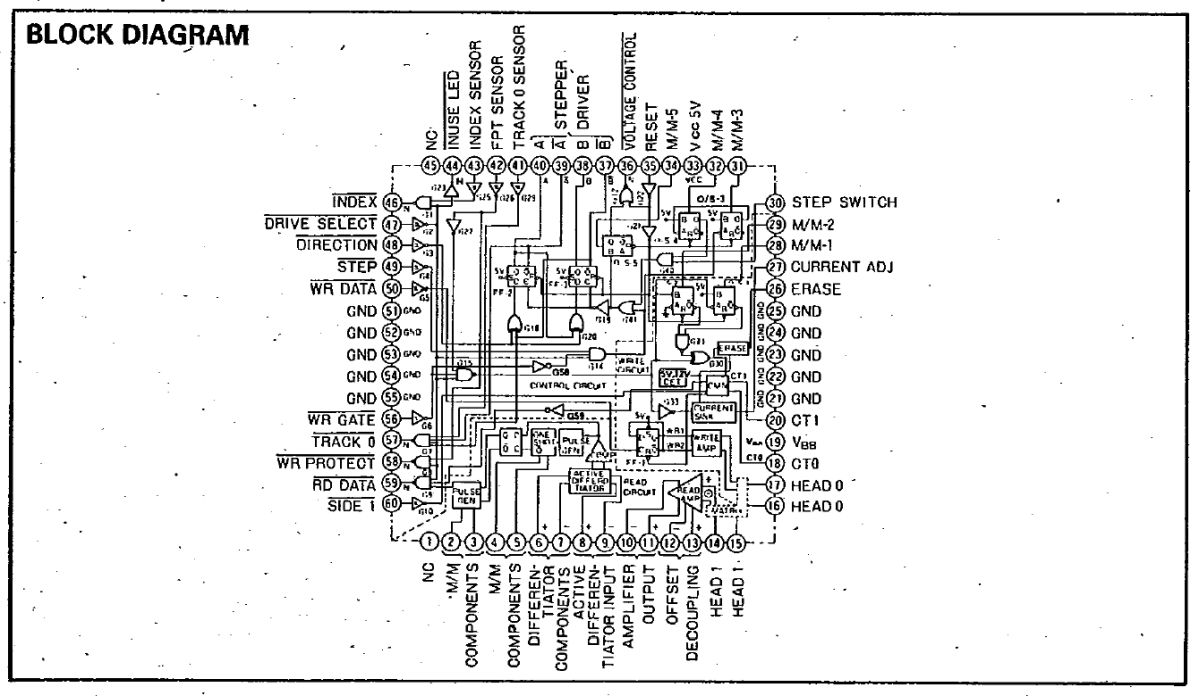

Das IC auf dem Kopf (M51017AP) ist gar nicht mal so unkompliziert aufgebaut...

Jetzt warte ich noch auf die Interfacekarte...
