{Iskra 111} Russische Technik von Vorgestern. Ab 1974 gebaut und neu schon veraltet. Laufzeitspeicher, Nixie-Röhren und eine einzige Sorte Digital-IC... Dafür aber ein moderner Ringkerntrafo - das Teil ist so schräg, das mussste ich einfach haben. Leider ist sie defekt...

Iskra 111

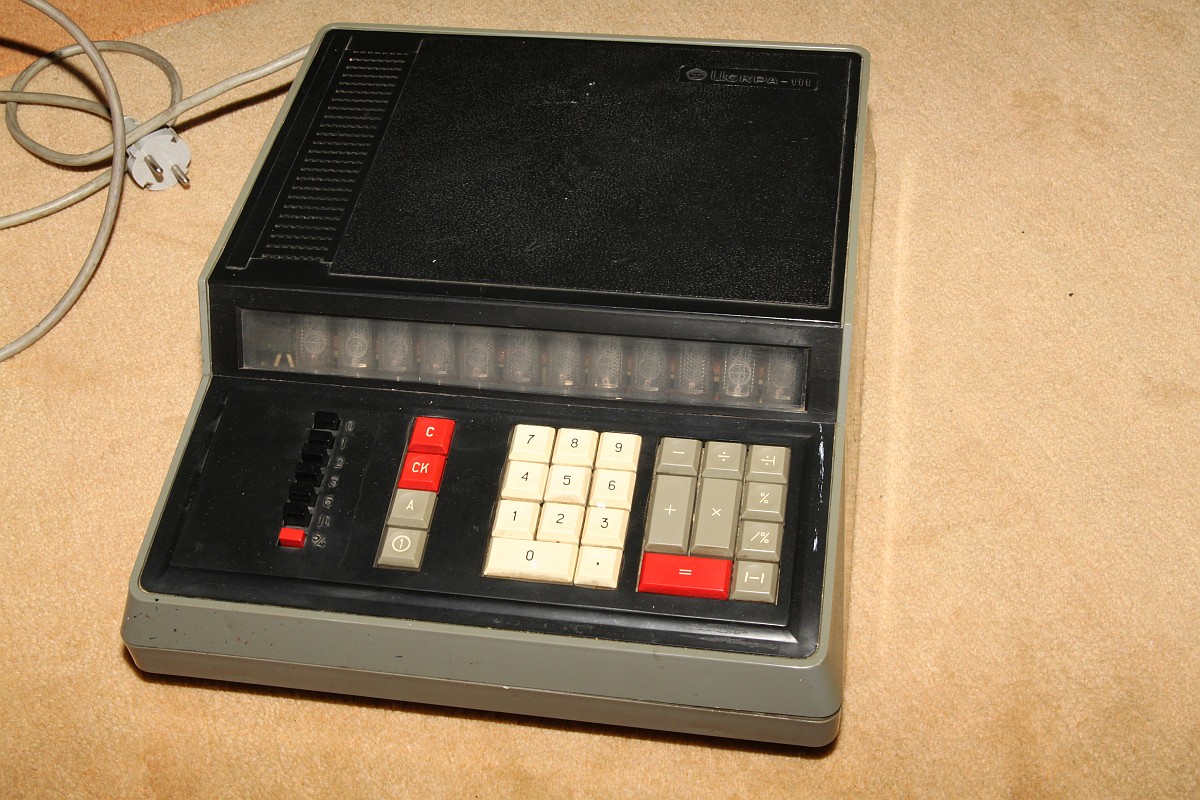

Immerhin ein normaler 220V-Stecker... man gibt sich ja mit wenig zufrieden.

Iskra 111

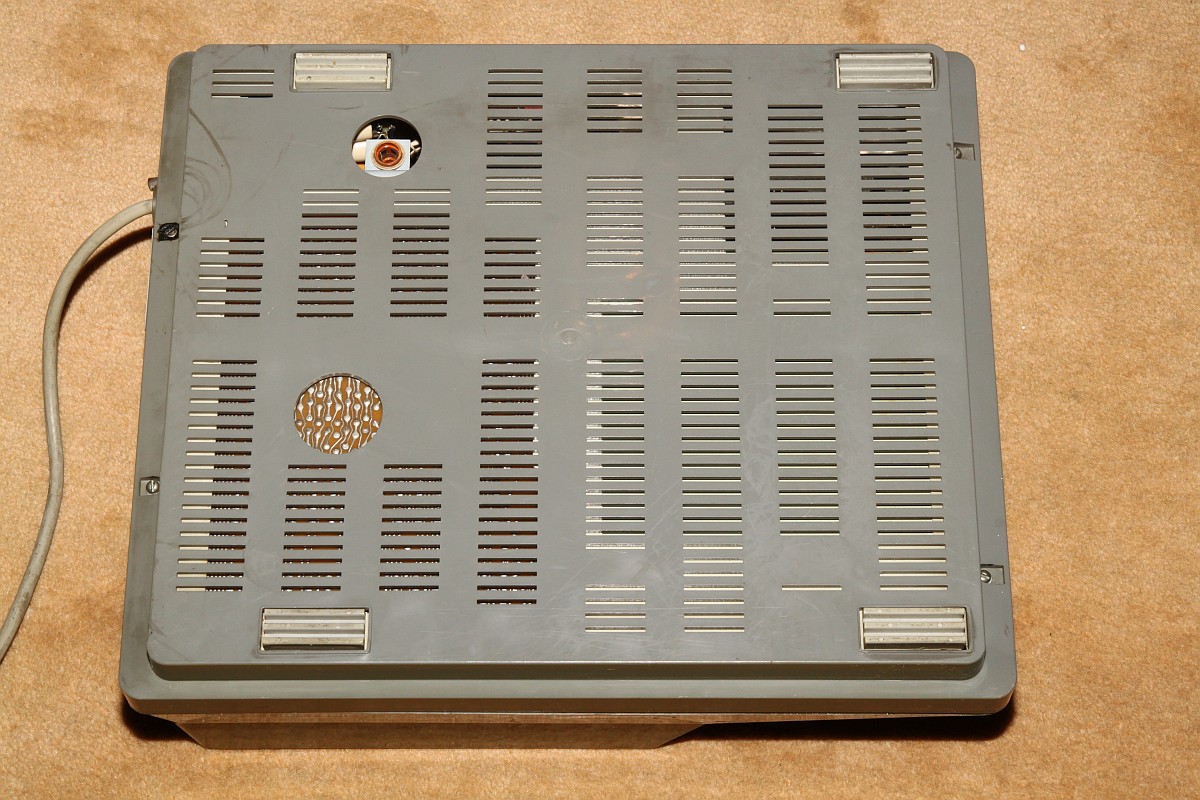

Die Unterseite: russische Spritzgusstechnik vom Feinsten...

Iskra 111

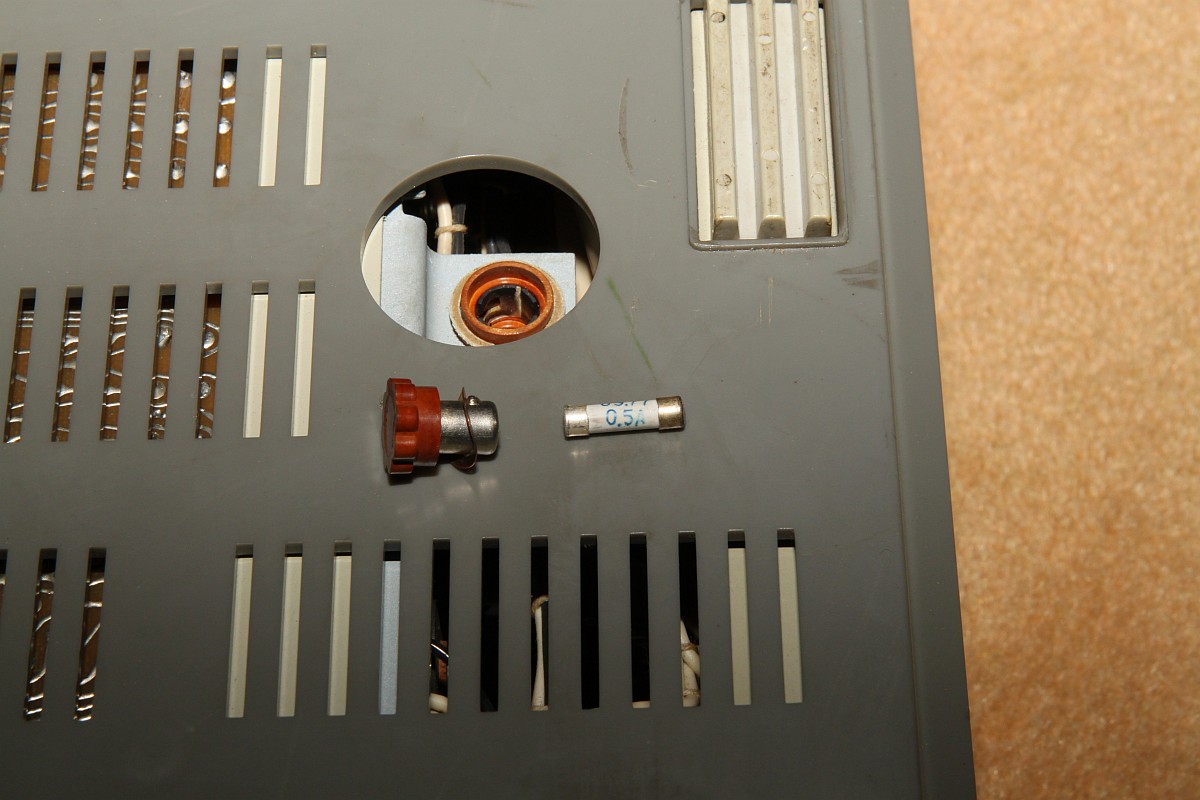

Bei dem Teil ist alles überdimensional groß und klobig - nur die defekte Feinsicherung hat eine Größe, die 30% kleiner ist, als gebräuchliche Feinsicherungen.

Iskra 111

An den Sicherungshalter kommt man so einfach nicht ran - da bleibt nur die Demontage.

Iskra 111

Eine professionell adaptierte Sicherung bringt leider nicht den gewünschten Erfolg - das Gerät bleibt tot!

Iskra 111

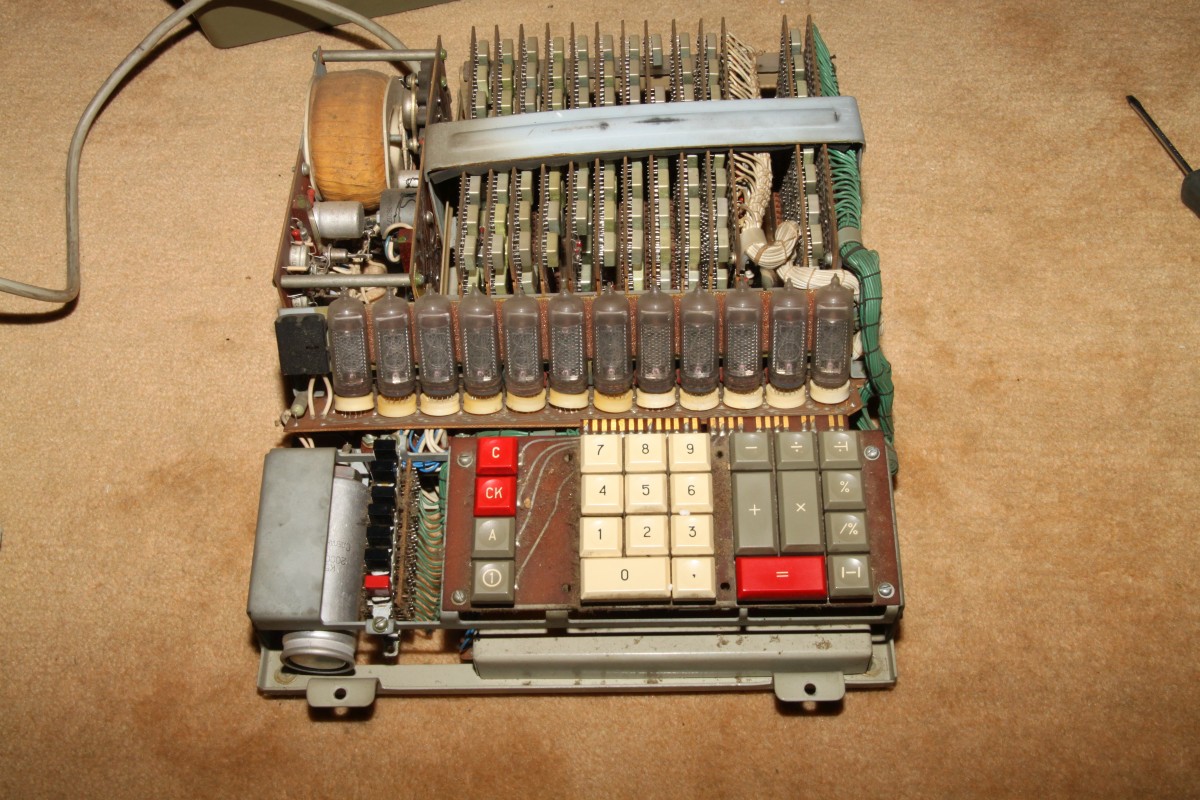

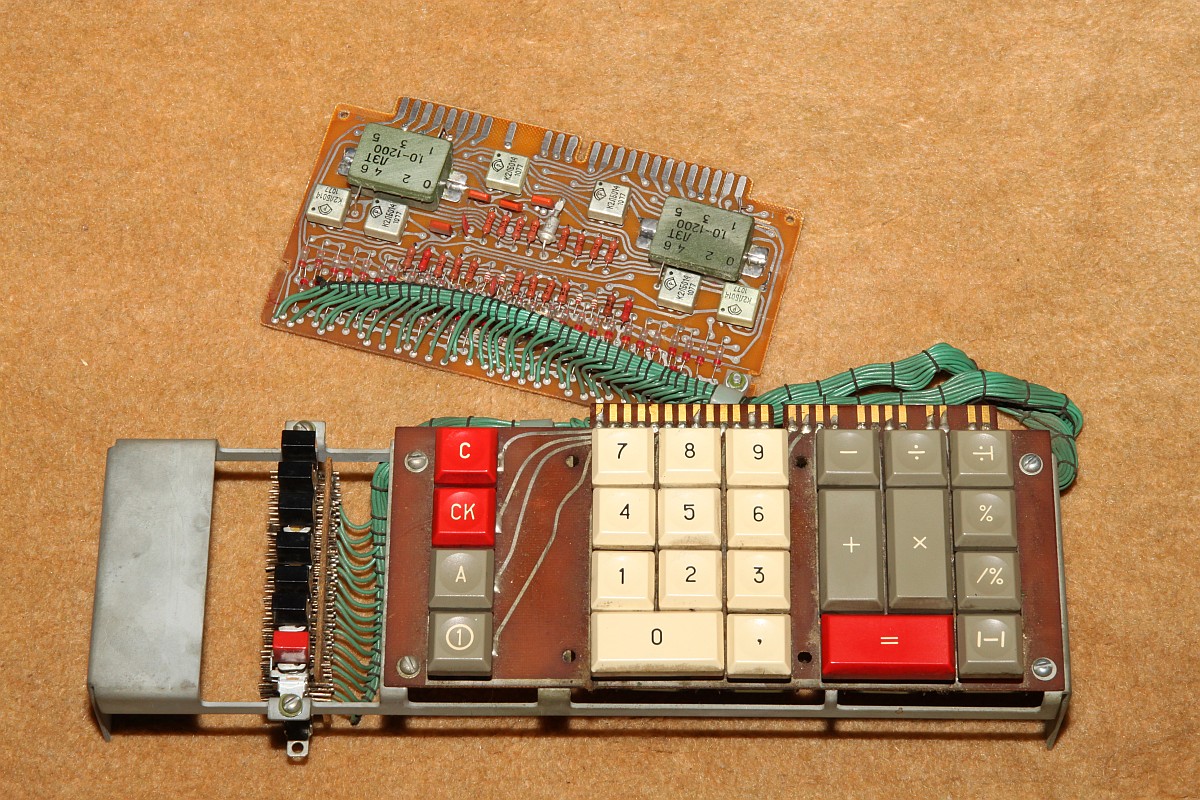

Alles lässt sich gut zerlegen, wenige Schrauben halten die Komponenten zusammen. Hier die Tastatureinheit: Reed-Kontakte mit bewegten Magneten, für die Ewigkeit gebaut!

Iskra 111

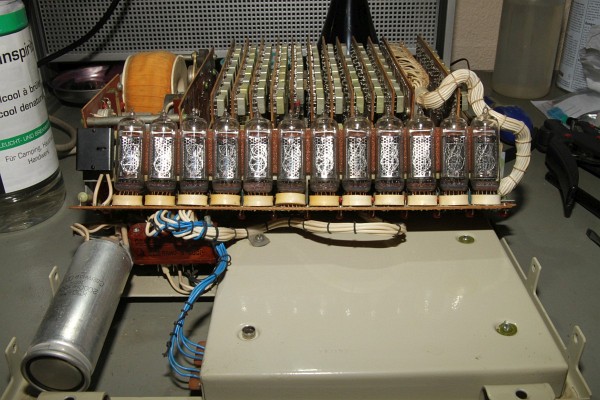

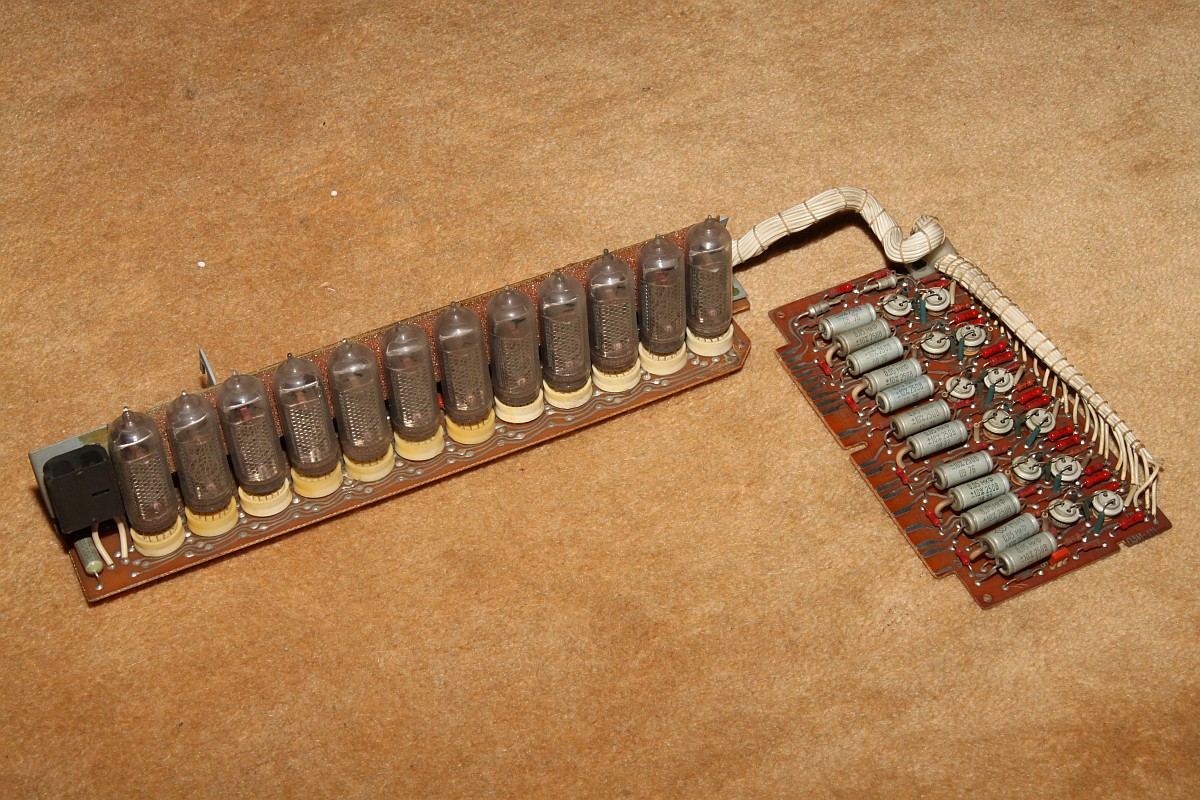

Die Anzeigeeinheit: 12 Nixie-Röhren und Hochspannungstreiber diskret aufgebaut. Die 5 ist übrigens eine umgedrehte 2 - wieder was gespart. Russen sind doch die besseren Schwaben...

Iskra 111

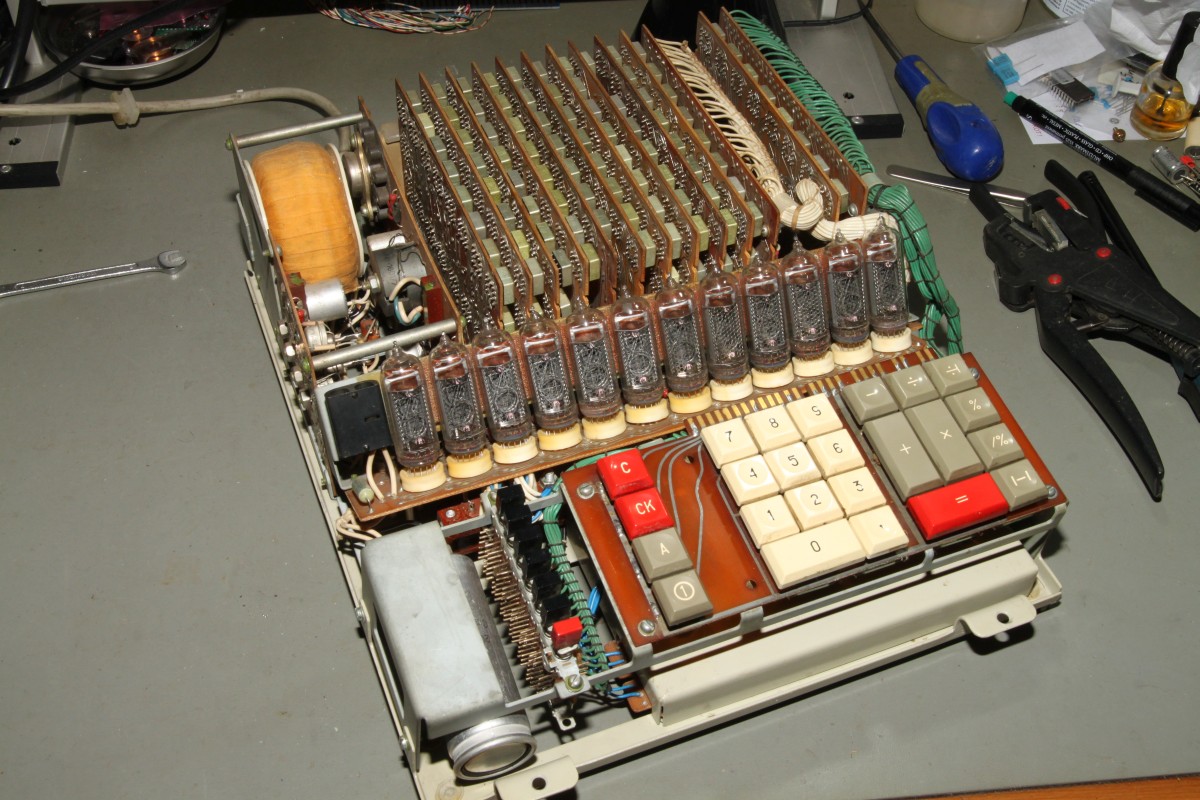

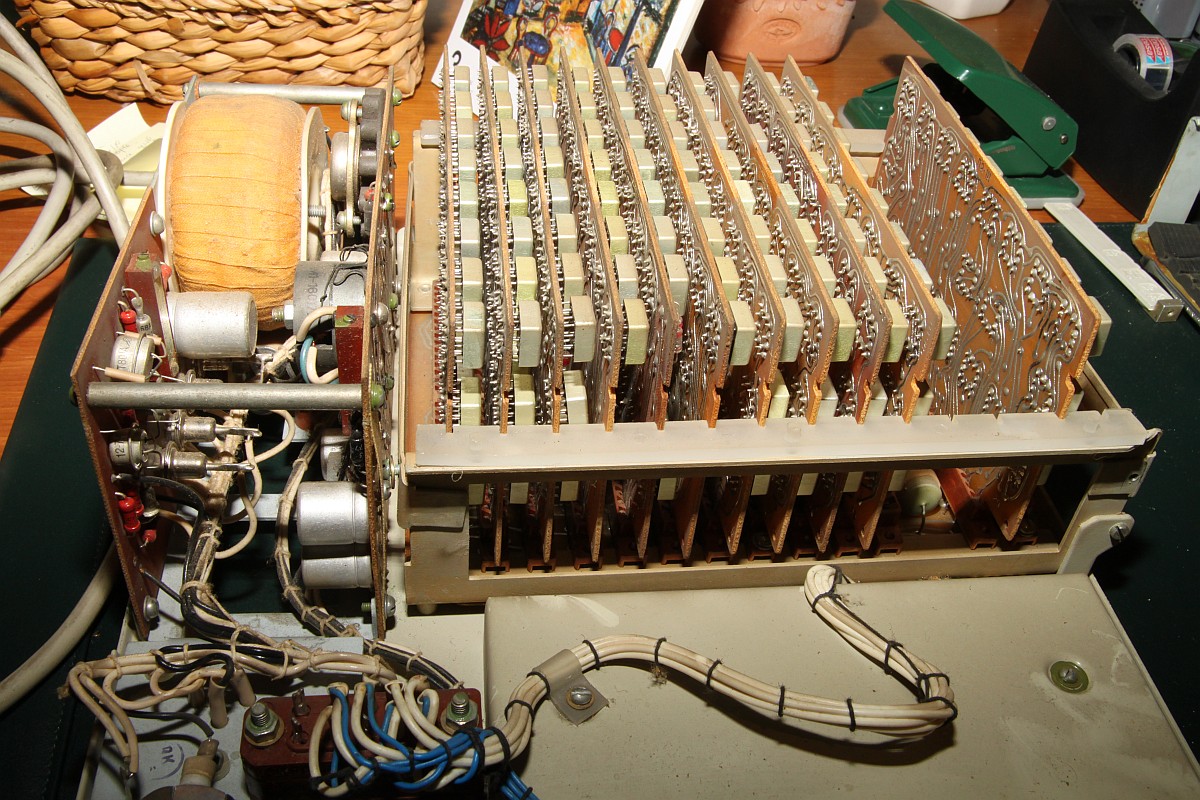

Hunderte von ICs und noch kein Licht in Sicht. Unter dem Deckel vorne rechts liegt übrigens der Laufzeitspeicher!

Iskra 111

Mal sehen, ob ich dieses Wunderwerk wieder zum Leben erwecken kann. Erst mal muss ich mir das Netzteil näher ansehen, ist linear geregelt, sollte also nicht zu schwer sein. Nur die komischen Bauformen der Komponenten irritieren mich noch ein wenig...

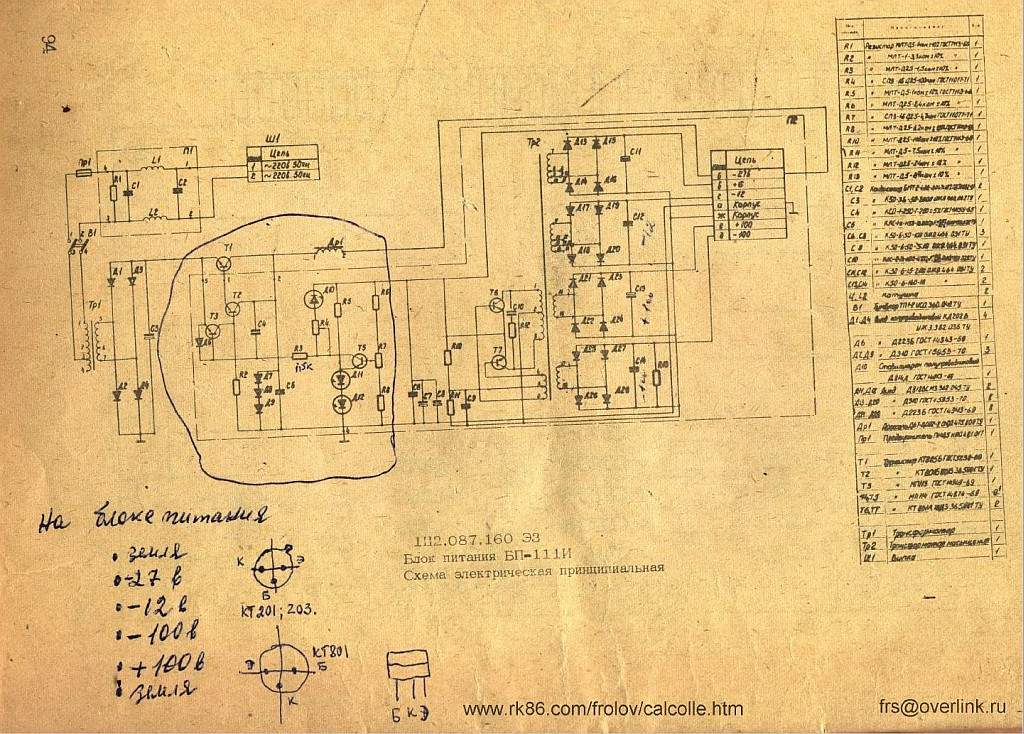

{Das Netzteil} Neue Erkenntnis: die Iskra 111 besitzt doch tatsächlich ein Quasi-Schaltnetzteil für die Hilfsspannungen: vorsintflutliche Technik für moderne Lösungen...

Iskra 111

{Die Reparatur...} Weiter geht's: die Russenschrauben sind - so scheint es - aus einer Mischung aus Zinn und Pappe...

Iskra 111

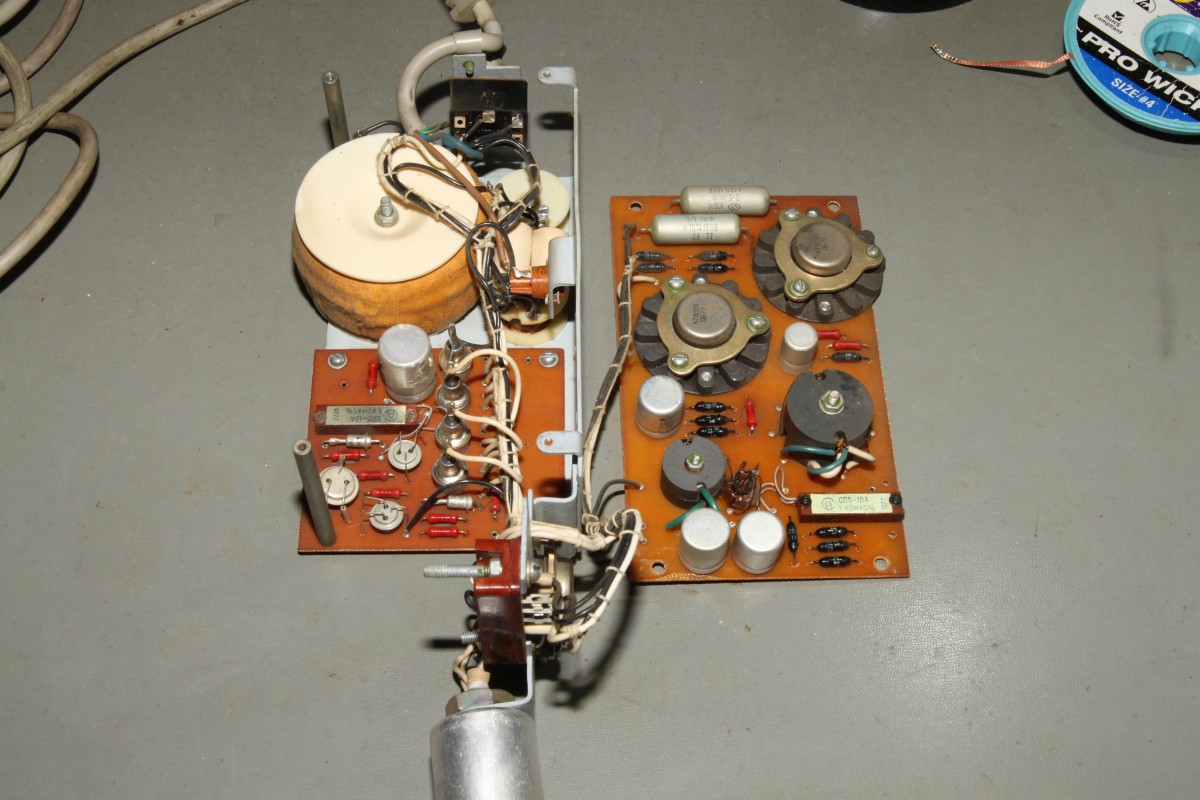

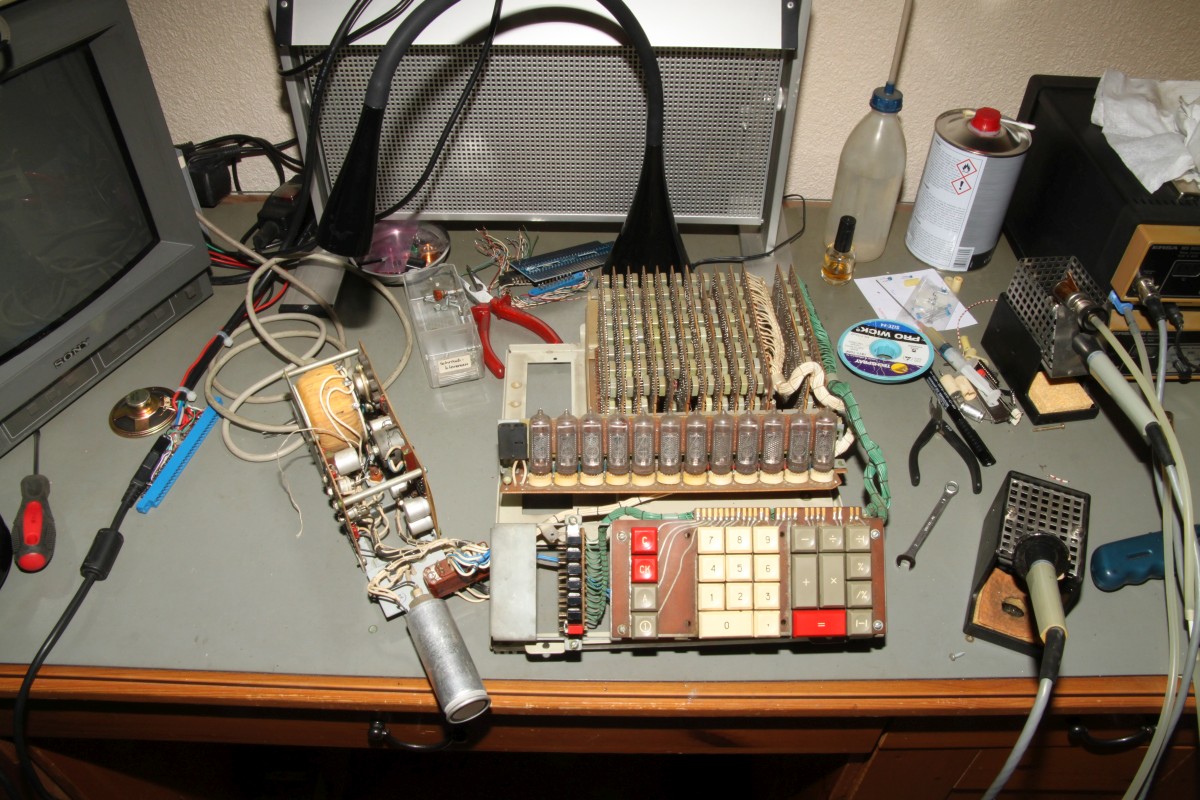

Endlich liegt das Netzteil frei:

Iskra 111

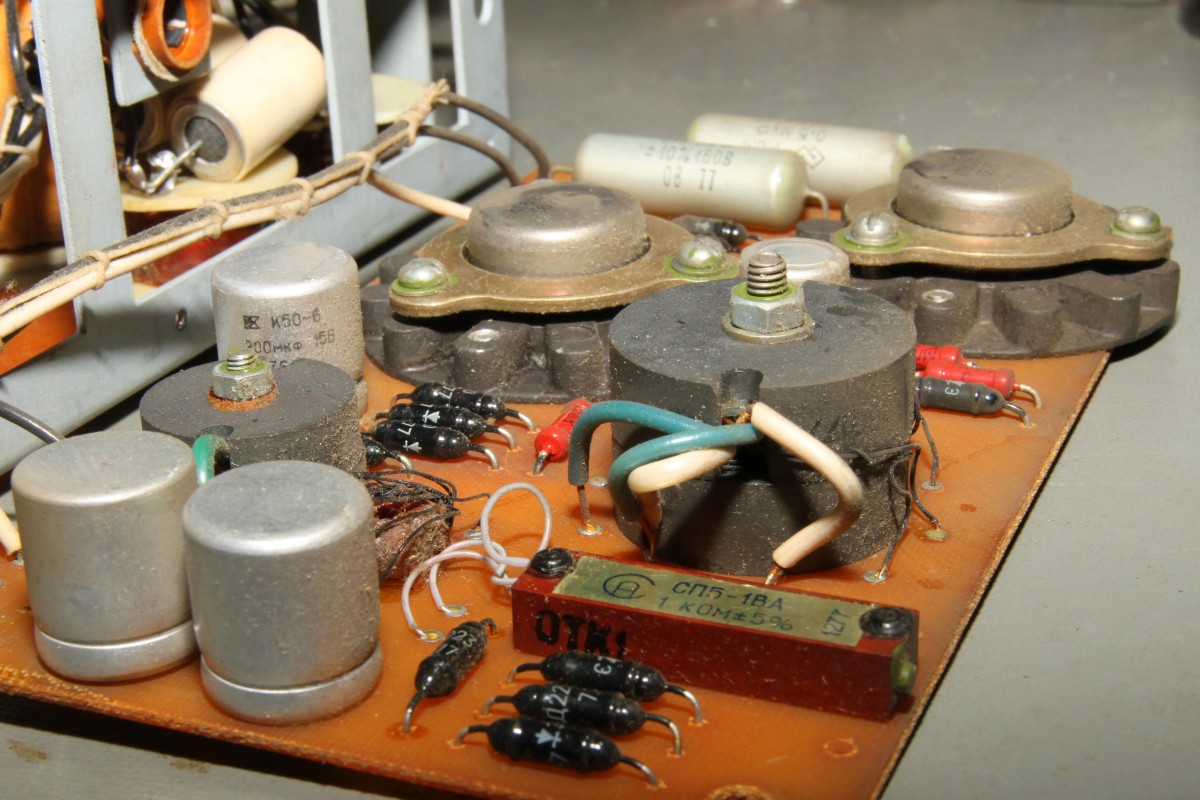

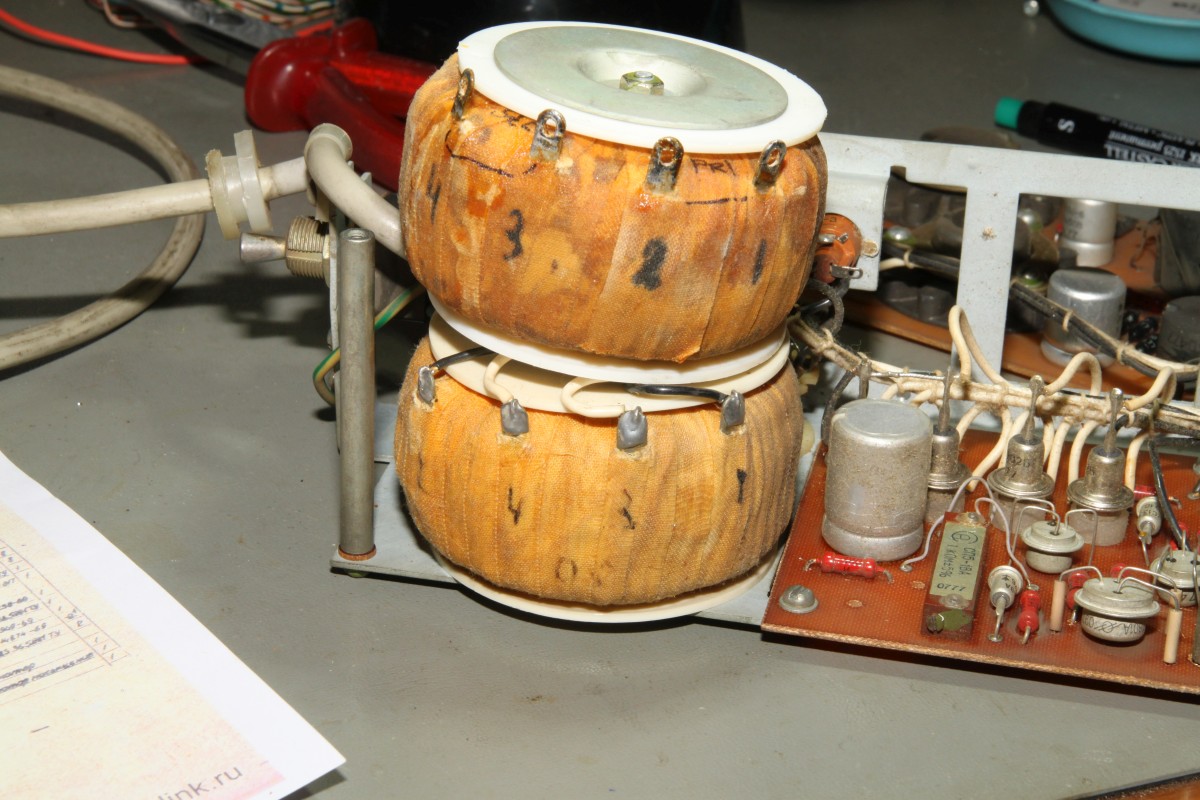

Sorgfältig gewickelte Übertrager...

Iskra 111

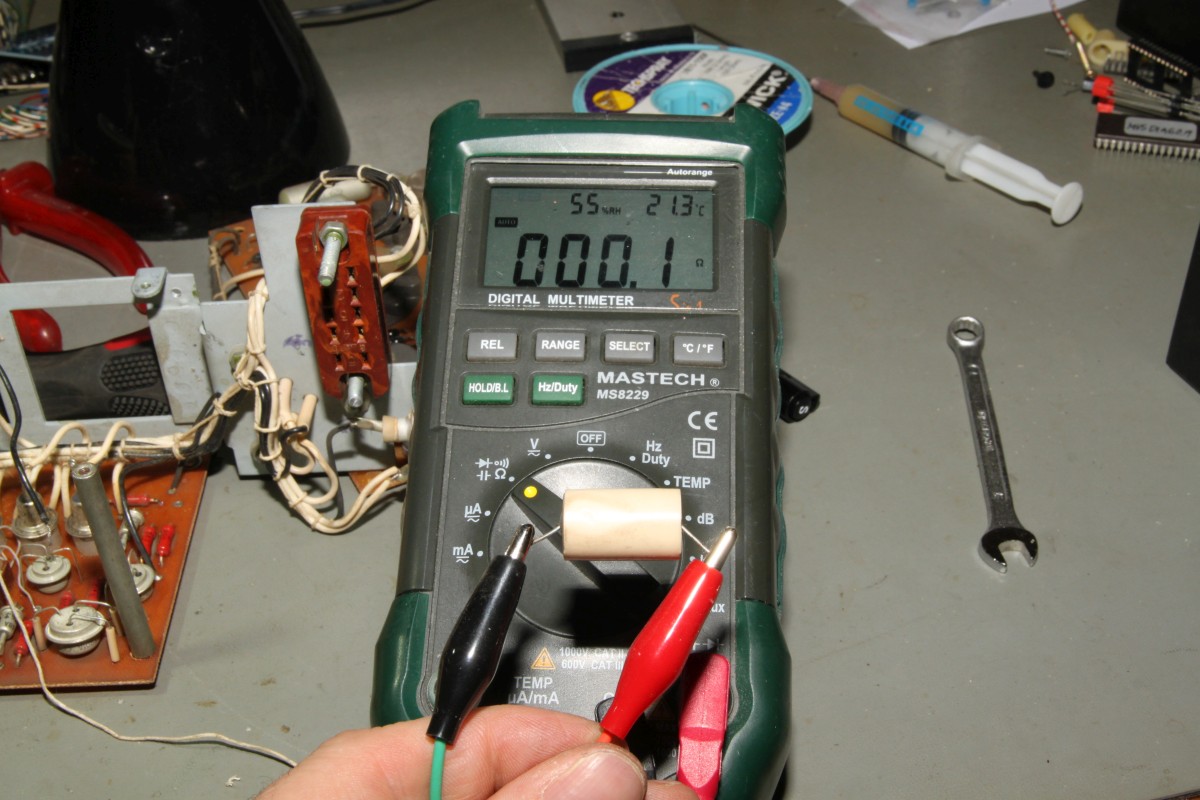

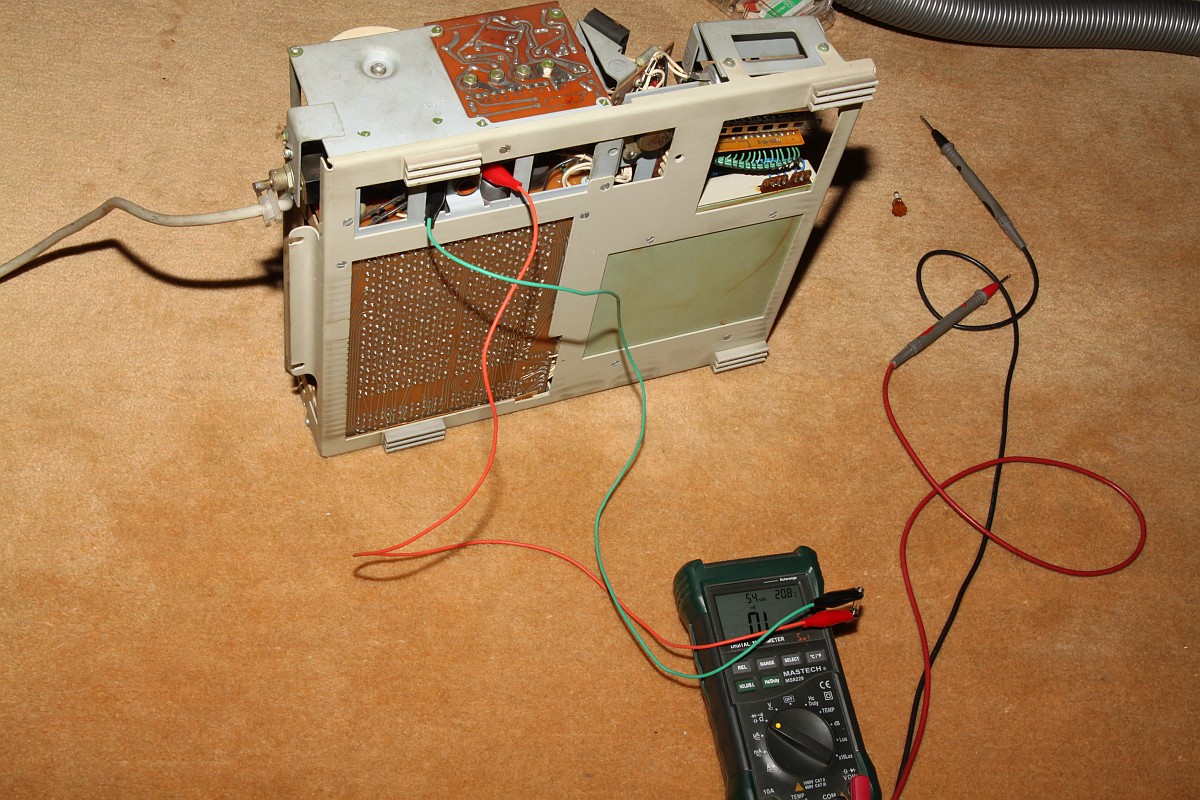

Der Innenwiderstand des Netzteils vong Netz her beträgt üppige 0 Ohm - das kann nicht sein. Trafoschluss? Gottseidank hab ich noch ISKRA Ersatzteile da. Mir scheint, es gibt von diesem Teil keine zwei identischen Exemplare, selbst die Trafos sind unterschiedlich:

Iskra 111

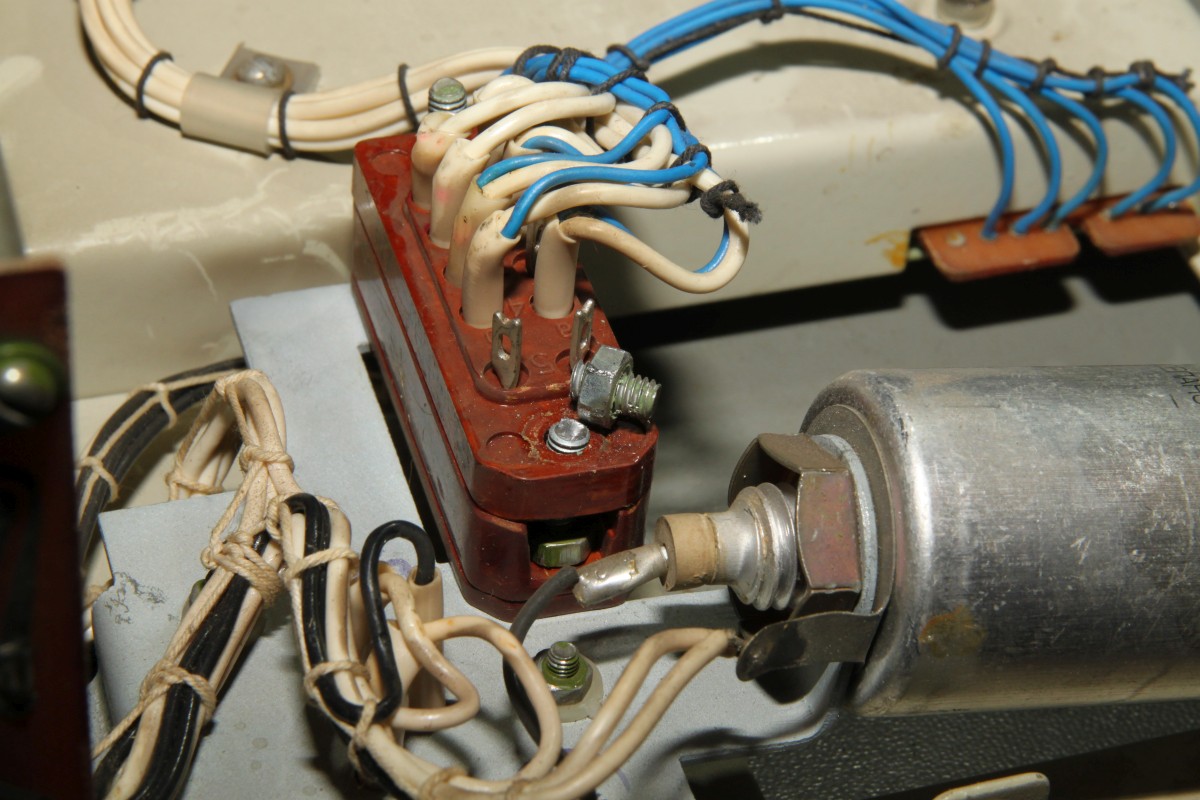

Die Trafos gehen - Ursache sind die zwei Entstörkondensatoren primärseitig - Die Sicherung kommt erst danach, komisch eigentlich - ich hatte das doch schon am Netz... Egal. Geht auch ohne.

Iskra 111

So soll das nicht...

Iskra 111

Da werde ich beizeiten mal Ersatz besorgen.

Iskra 111

Wartungsfreundlich ist sie ja schon, die Schöne:

Iskra 111

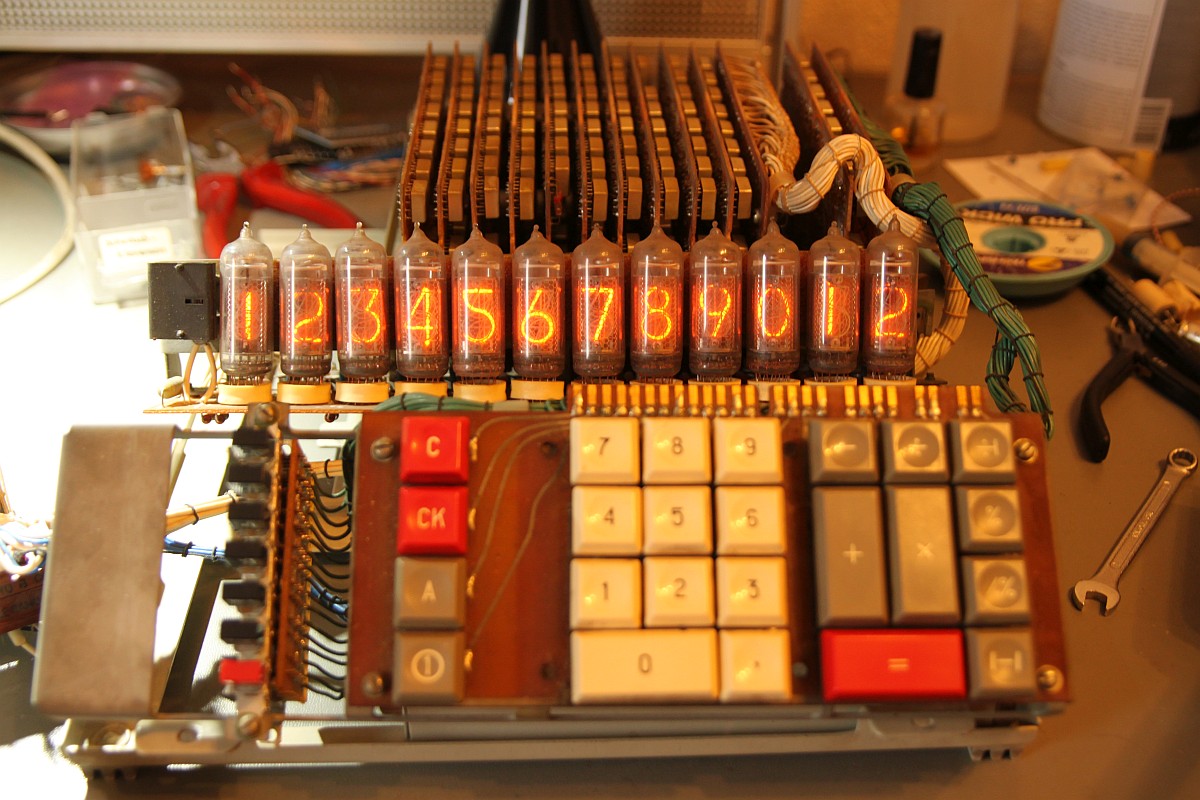

Und Voila! Sie tut und rechnet sogar richtig. Auch wenn ich zuerst auf einige Nixies ein wenig warten musste - die +/- 100V Netzteile sind wohl etwas eingerostet.

Iskra 111

Mittlerweile hab ich auch den Laufzeitspeicher am Oszi - sehr interessant! Aber das kommt im nächsten Kapitel. Kameraakkus sind alle...

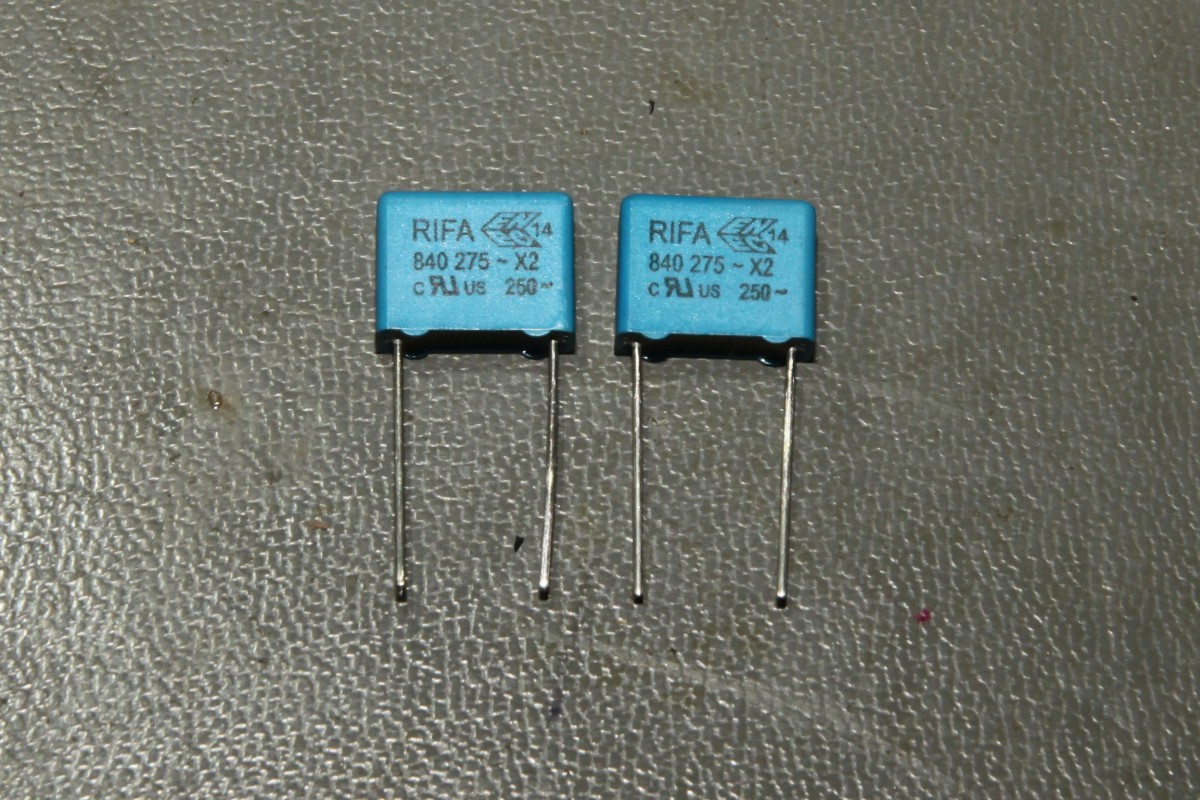

{Reparatur} Es geht weiter: die X-Kondensatoren sind eingetroffen:

Iskra 111

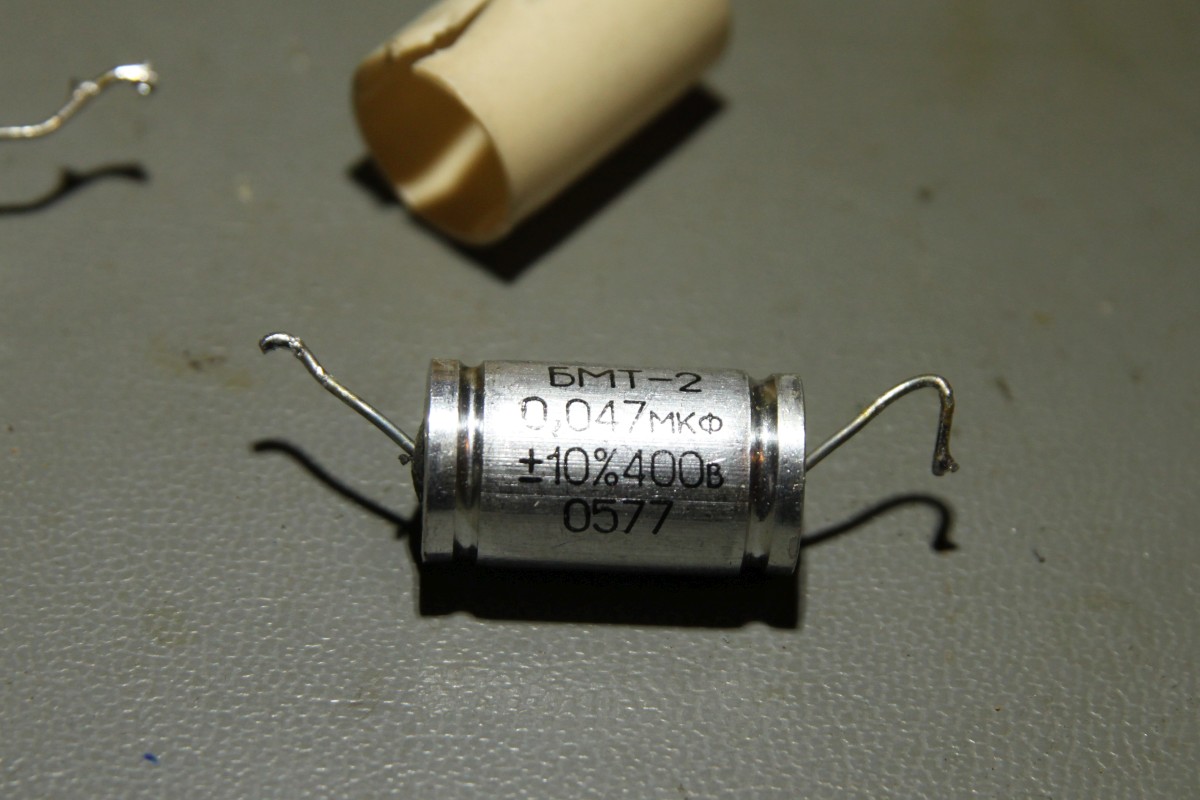

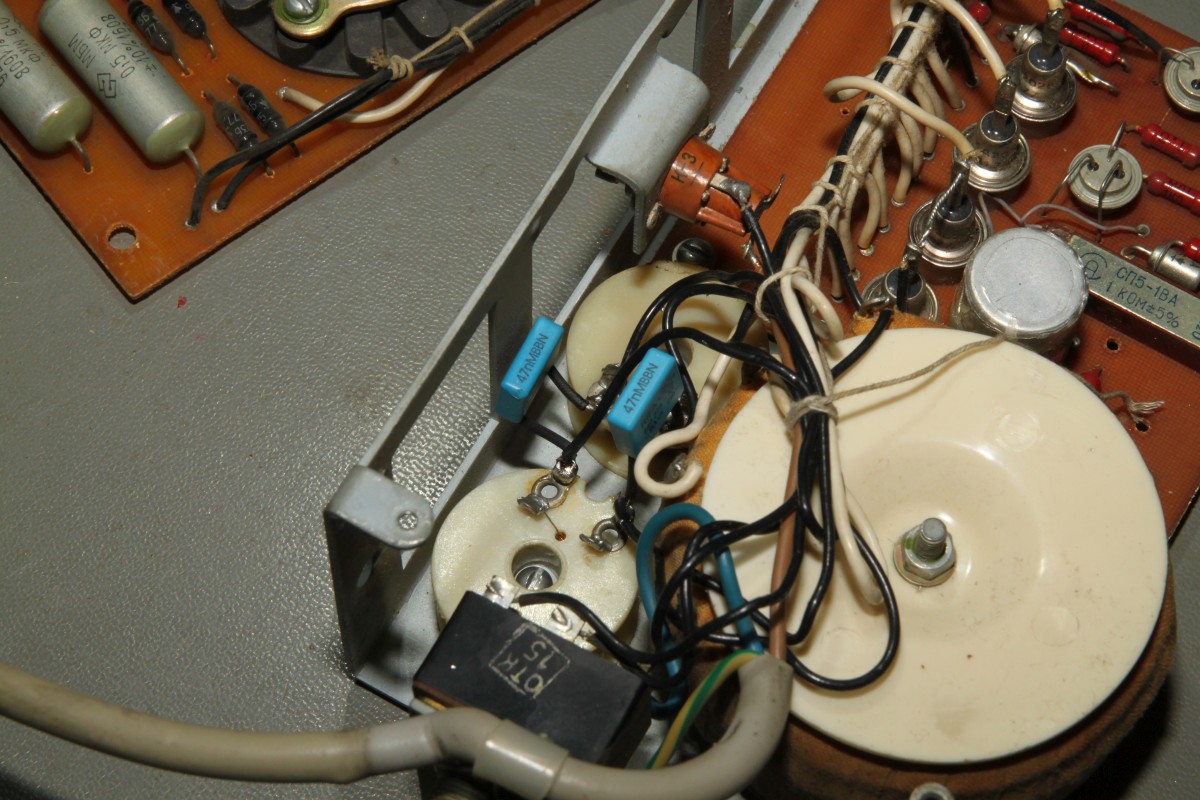

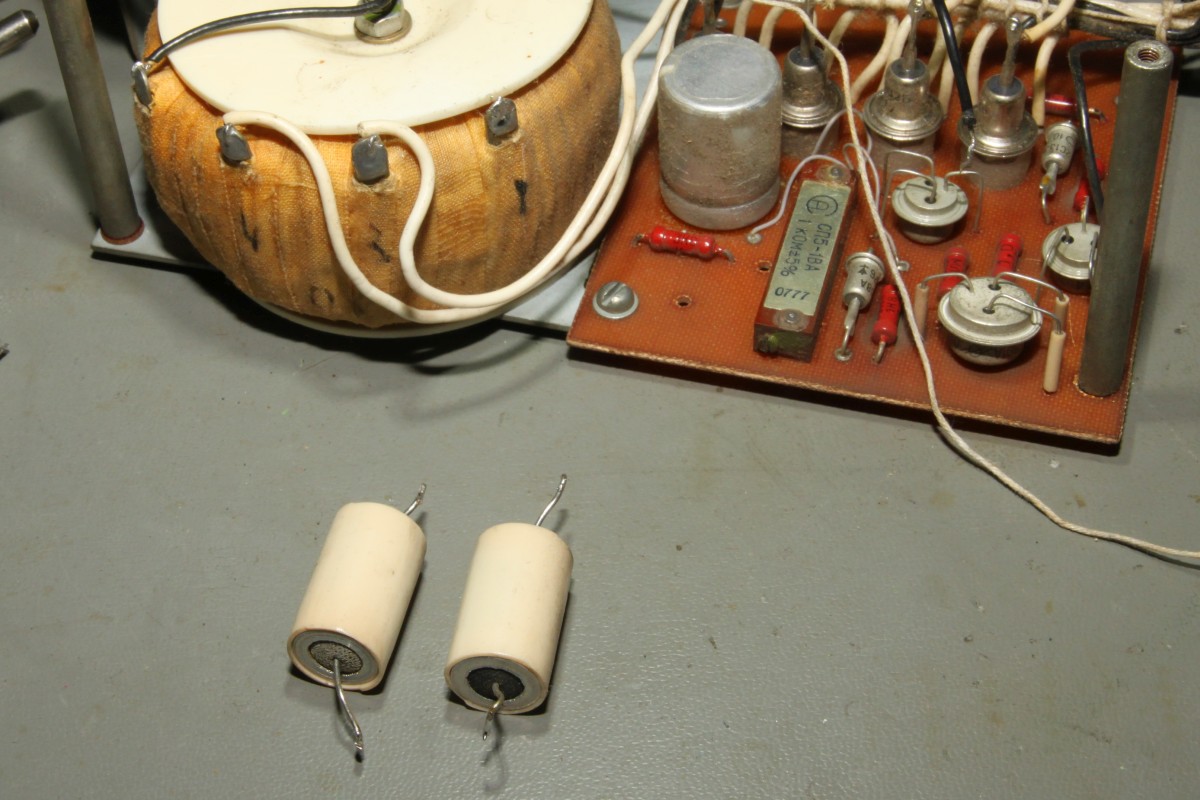

Sauber mit Schrumpfschlauch verbaut:

Iskra 111

Ordentlich geputzt macht die Maschine echt was her! Stilecht hätte ich ja Vodka nehmen sollen, hatte aber nur Brennspiritus da. Ich Banause.

Iskra 111

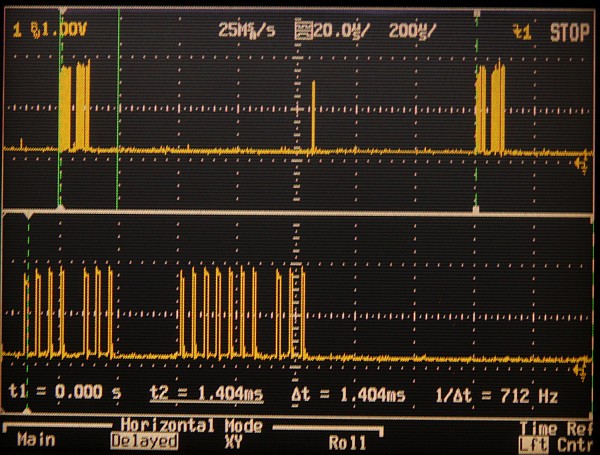

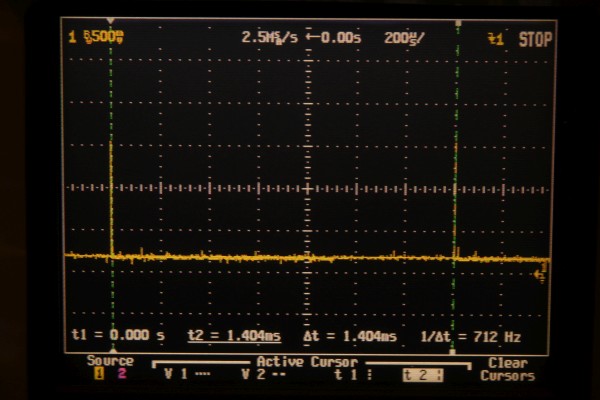

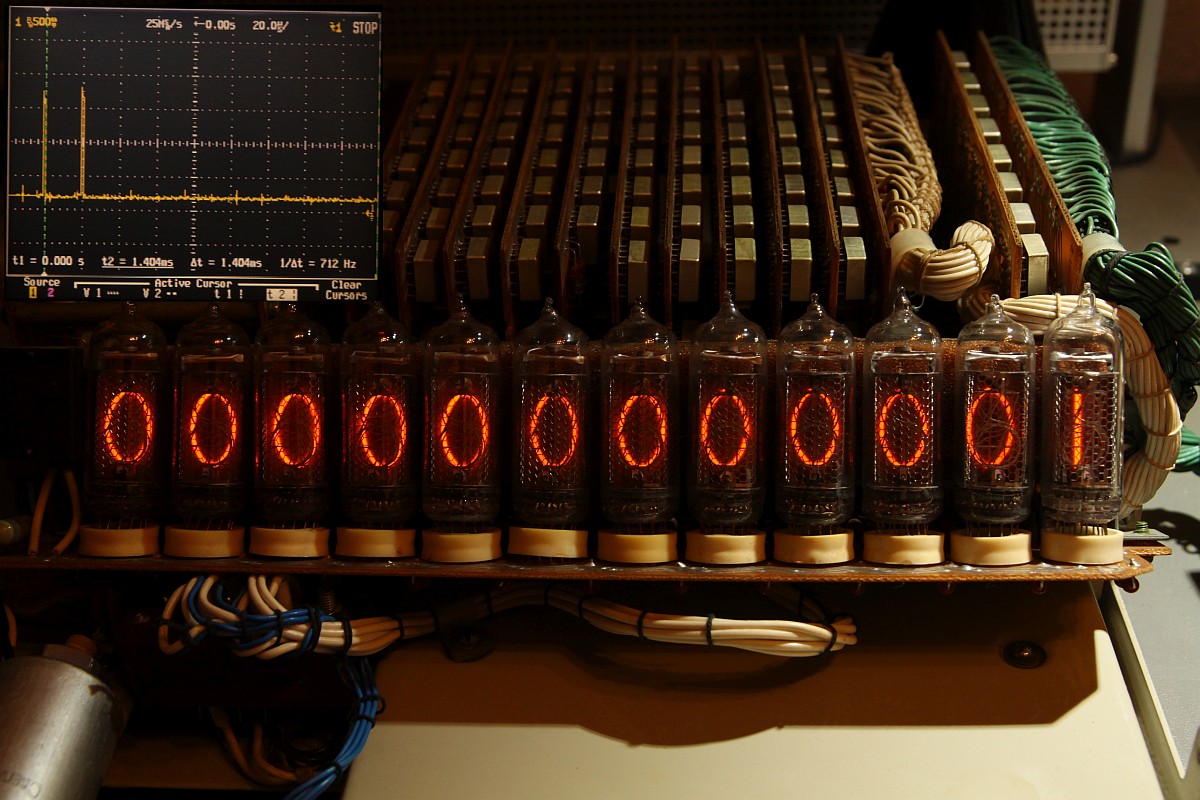

Jetzt mal zur Analyse des Laufzeitspeichers - er lässt sich ganz leicht oszillografieren. Ein Durchlauf dauert genau 1,404ms - ohne Eingabe gibt es nur einen Synchronimpuls zu sehen:

Iskra 111

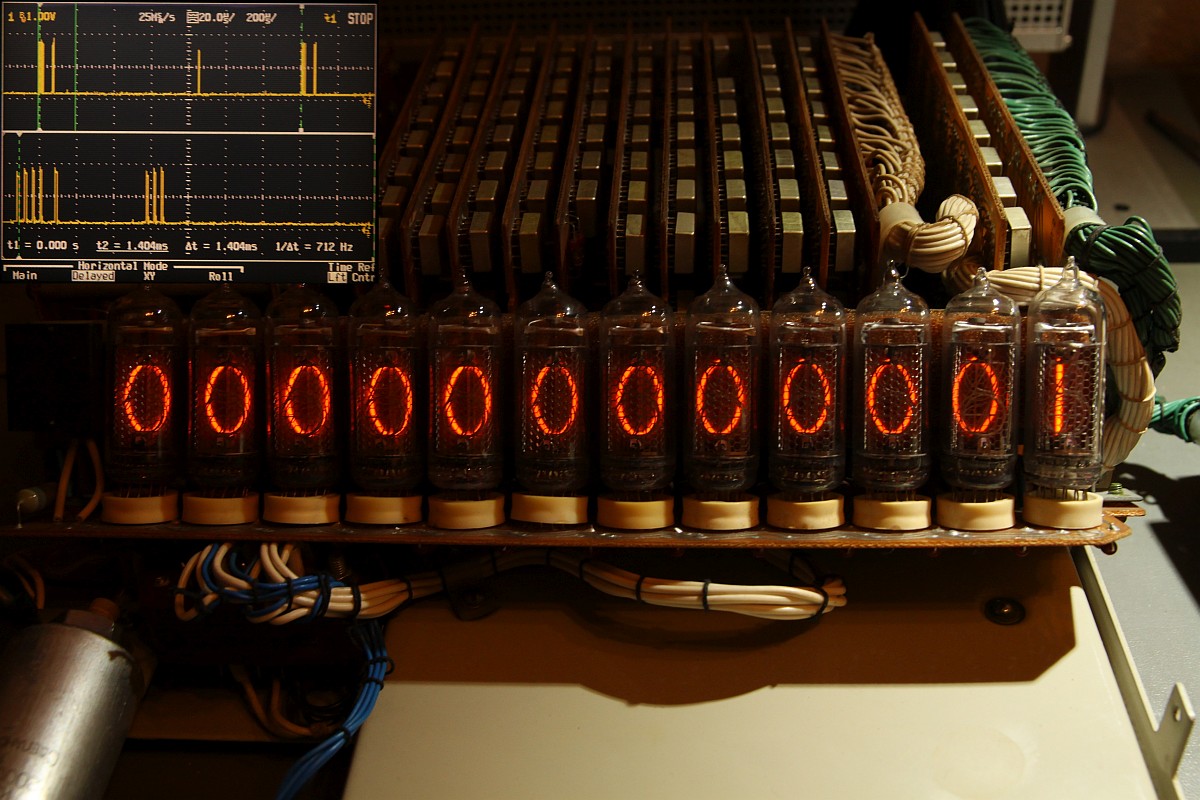

Eine Eins eingetippt:

Iskra 111

Und eine Zwei dazu:

Iskra 111

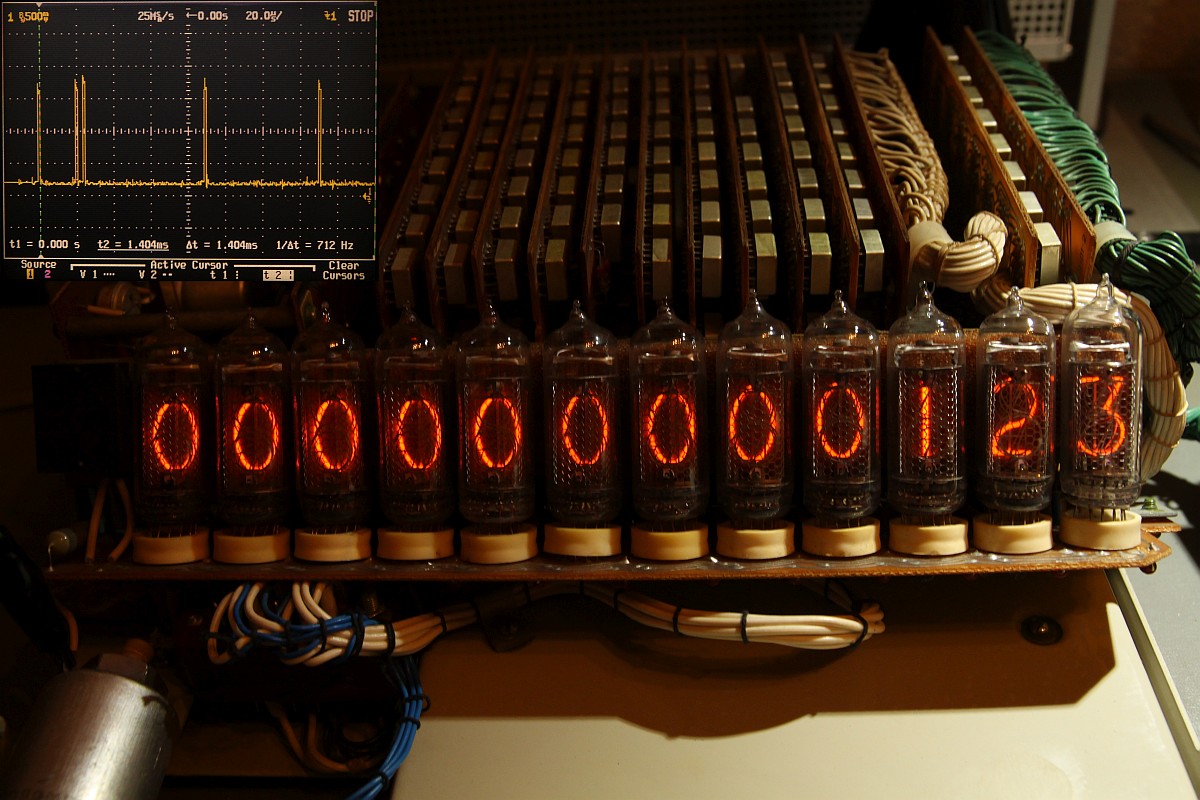

Und eine Drei... alles schön binär im Speicher:

Iskra 111

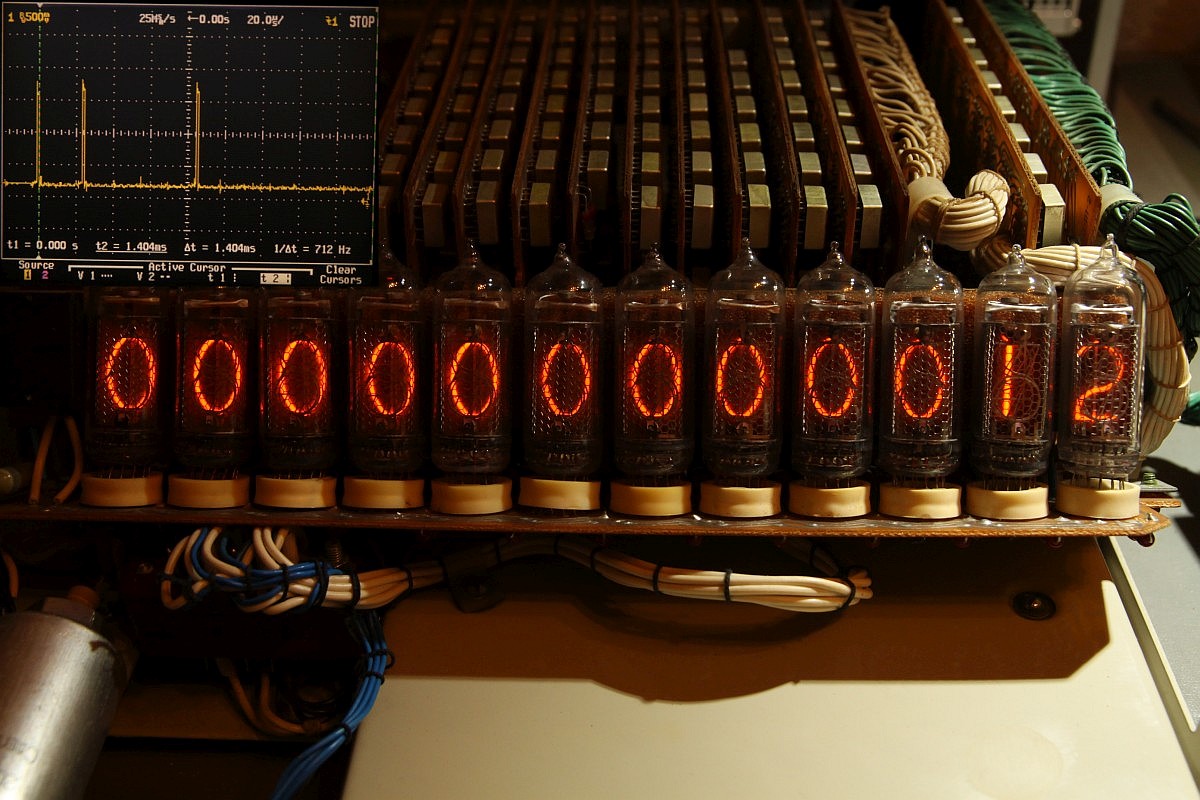

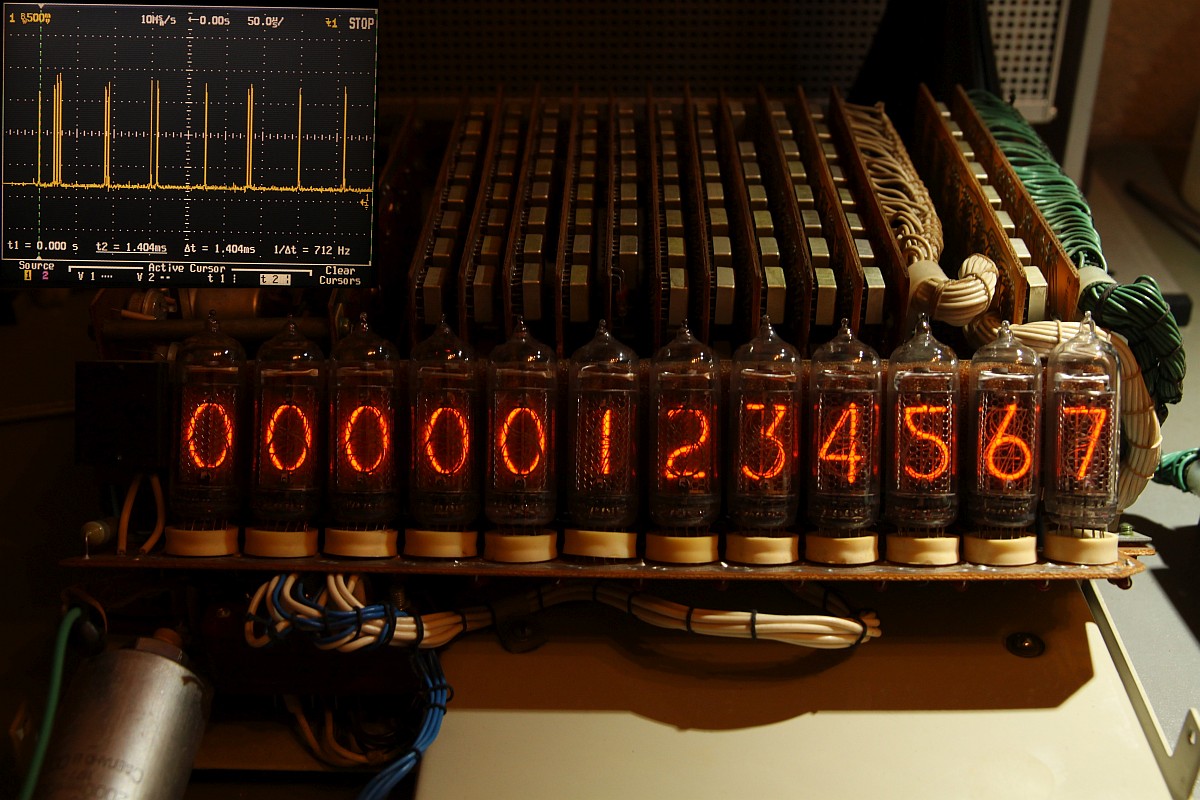

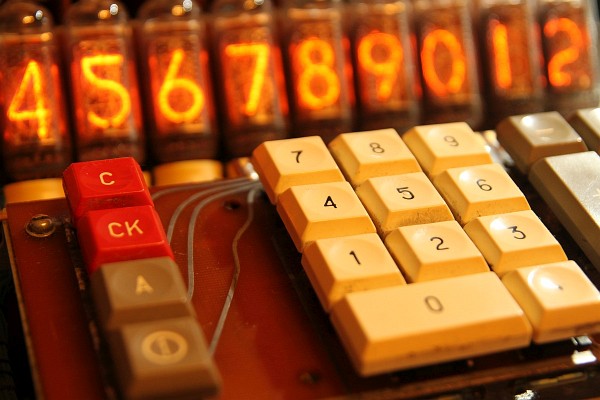

Eins bis Sieben - man sieht genau, was im Anzeigeregister steht:

Iskra 111

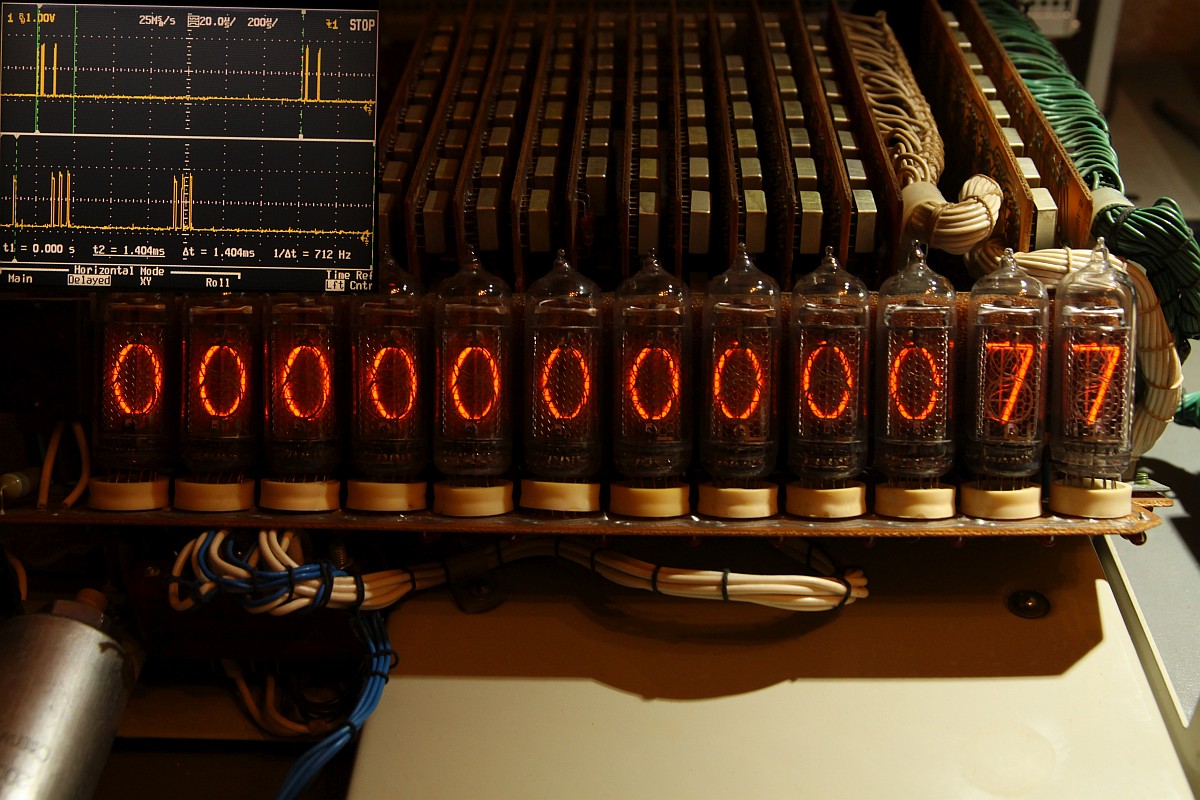

Jetzt rechnen: 77 eingetippt, die stehen im Display-/Eingaberegister:

Iskra 111

Plus gedrückt - die 77 werden in den Akku übernommen und einige Bits für die Rechenoperationen kommen noch dazu...

Iskra 111

Zeiter Summand: 1 - die steht wieder im Eingaberegister - die 77 steht weiterhin im Akku - drückt man jetzt =, dann wird gerechnet und das Ergebnis steht wieder im Eingaberegister - die 1 bleibt weiterhin im Akku - somit kann die Operation durch = immer wieder ausgeführt werden. Einfach, aber genial!

Iskra 111

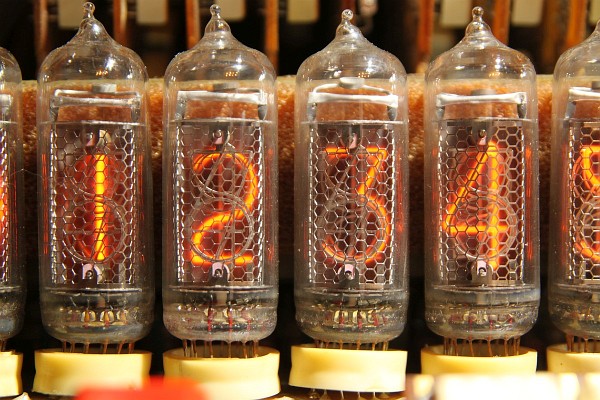

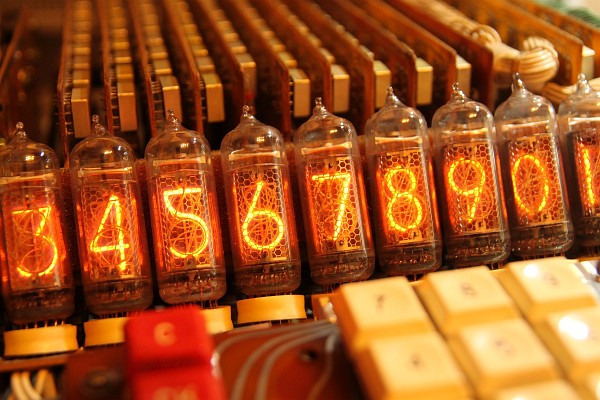

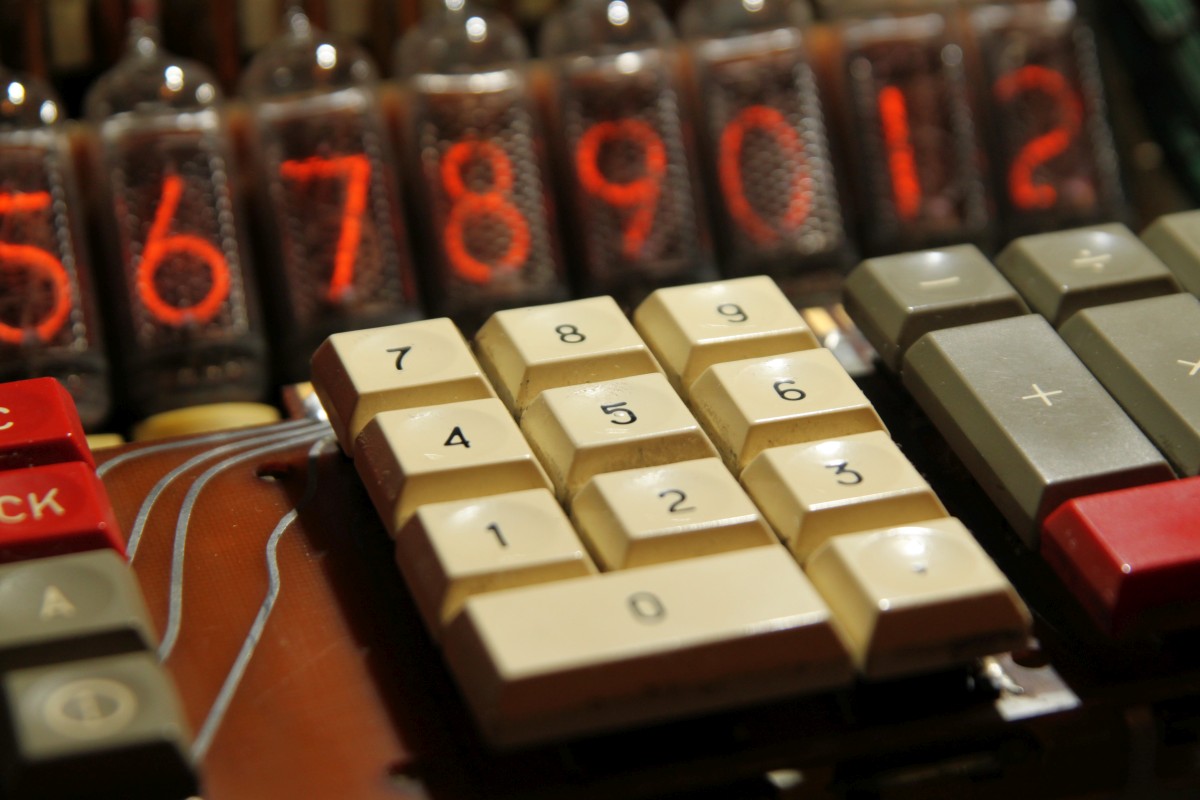

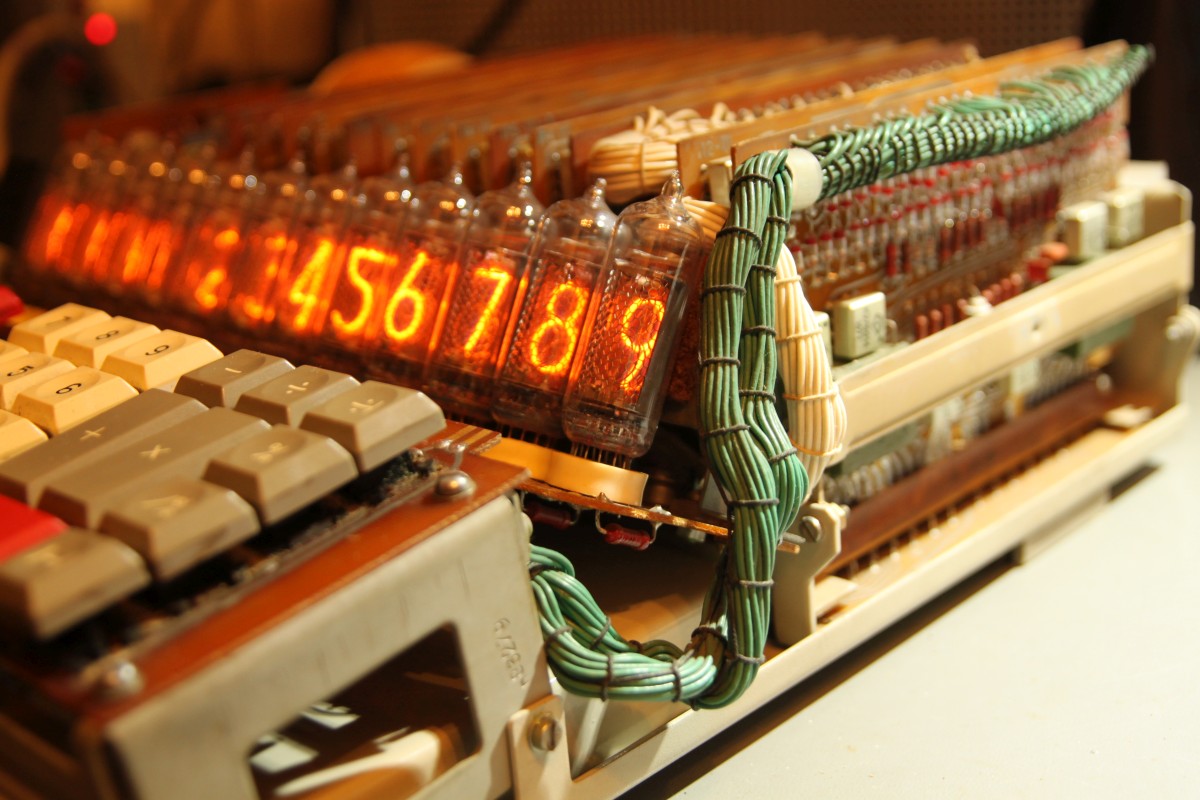

Zum Schluss noch was für's Auge: Nixie-Impressionen! Zum Zusammenschrauben ist die Maschine eigentlich viel zu schade...

Iskra 111

Iskra 111

Iskra 111

Iskra 111

Iskra 111

Iskra 111
