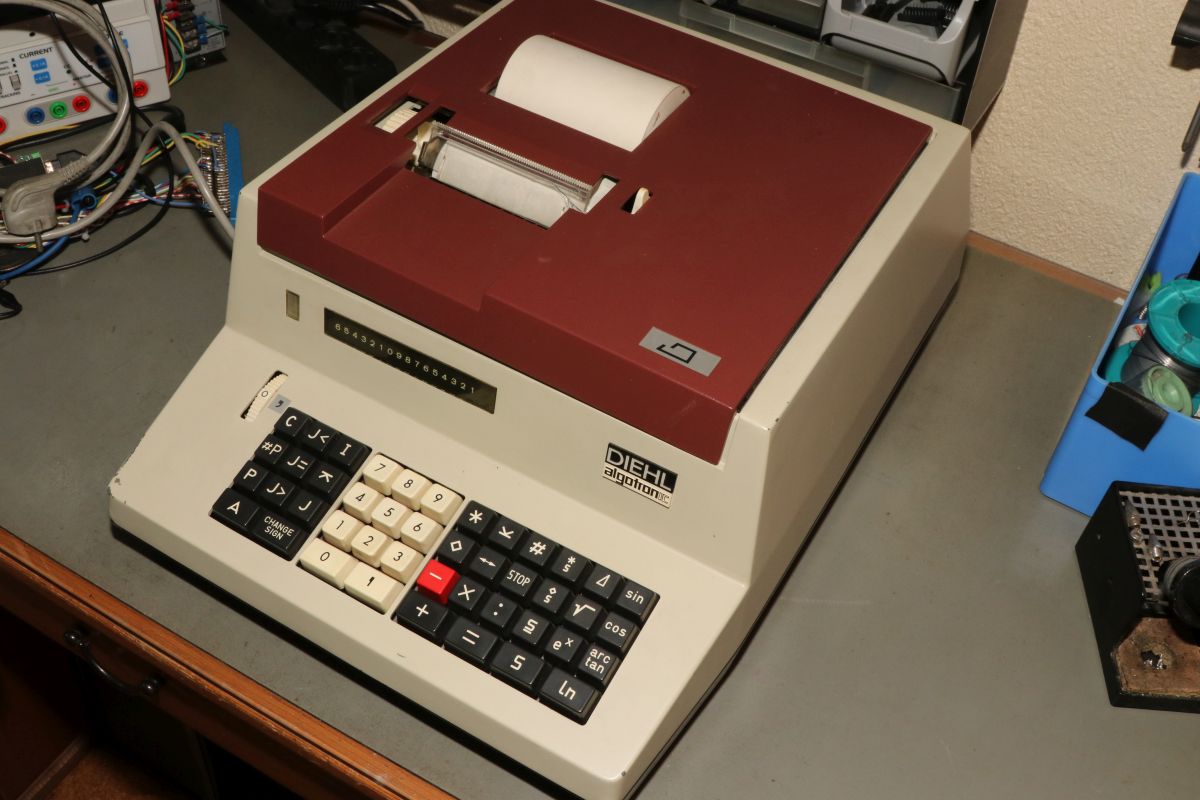

{Diehl Algotronic} Die Diehl-Geschichte geht weiter: hier ist die Diehl Algotronic! Eigentlich sieht sie auf den ersten Blick wie die Combitronic aus, aber das täuscht...
![Diehl Algotronic](img_algotronic/algotronic_01_tn.jpg)

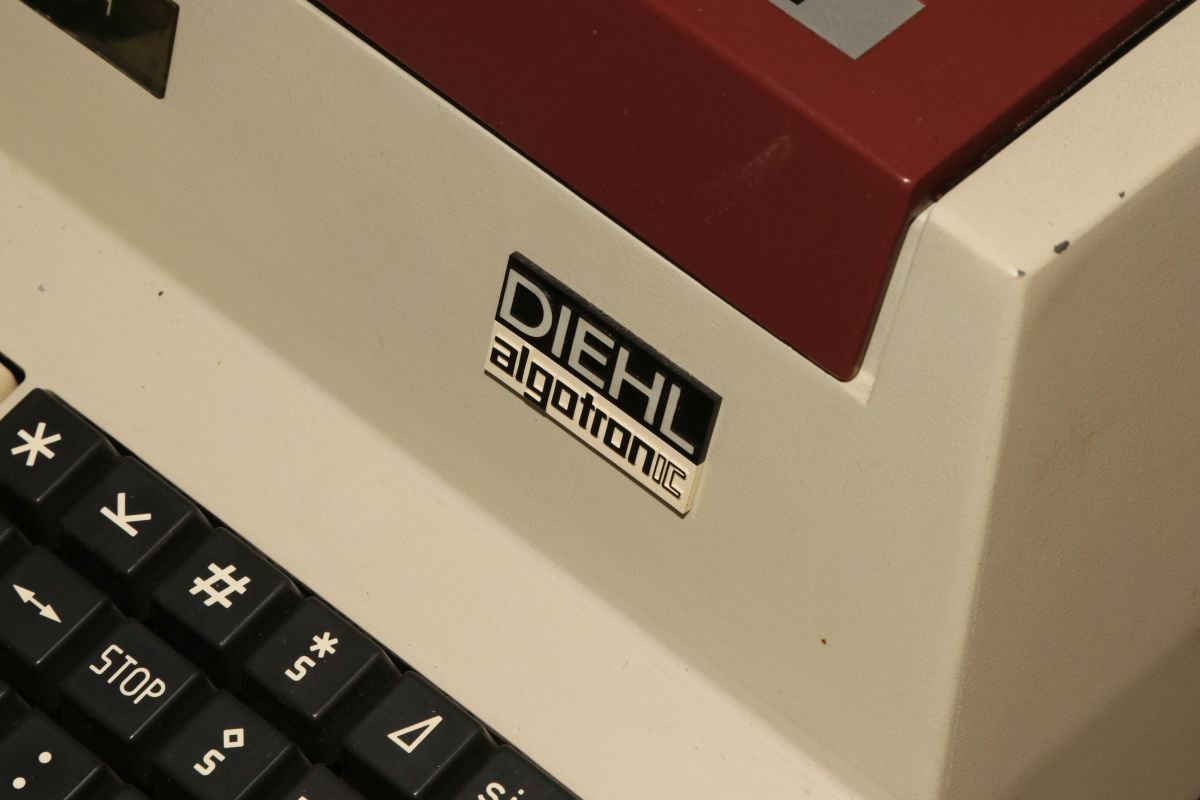

Ich finde diese erhabenen Logos einfach schön...
![Diehl Algotronic](img_algotronic/algotronic_02_tn.jpg)

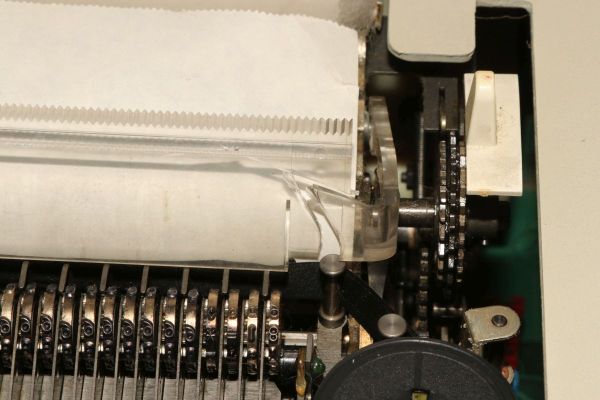

Das lässt sich sicher sauber kleben...
![Diehl Algotronic](img_algotronic/algotronic_03_tn.jpg)

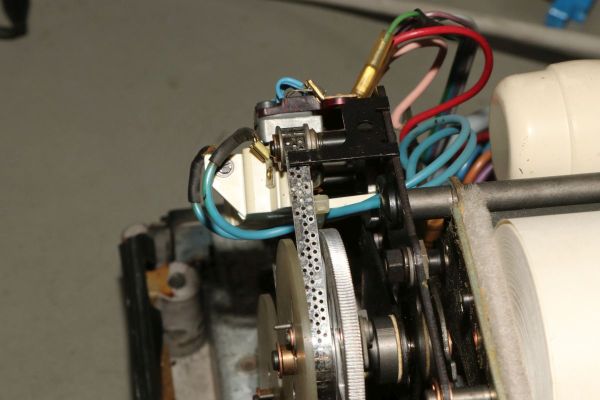

Ja, die Algotronic unterscheidet sich schon erheblich. Der Boot-Lochstreifen besitzt zwei Datenspuren. Hier werden ja auch mehr Funktionen benötigt, die in Software bereit gestellt werden müssen!
![Diehl Algotronic](img_algotronic/algotronic_04_tn.jpg)

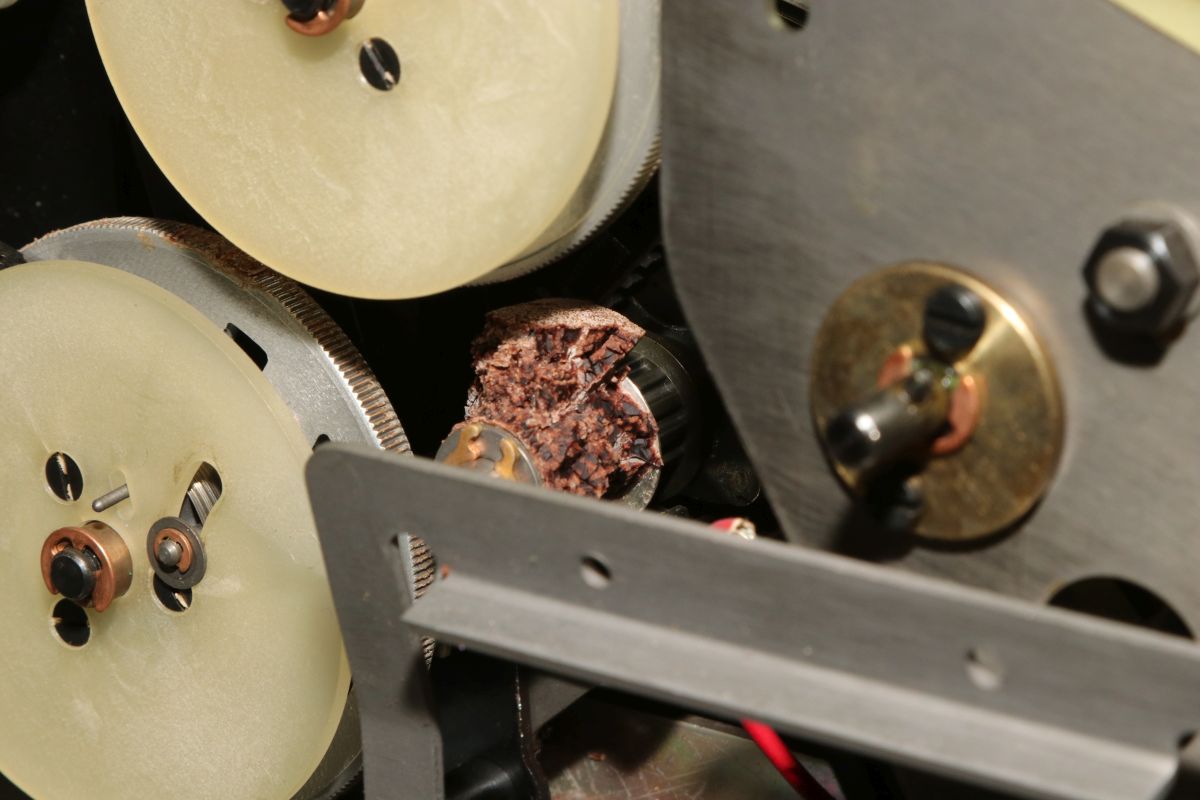

Ach ja, das alte Diehl-Gummiproblem...
![Diehl Algotronic](img_algotronic/algotronic_05_tn.jpg)

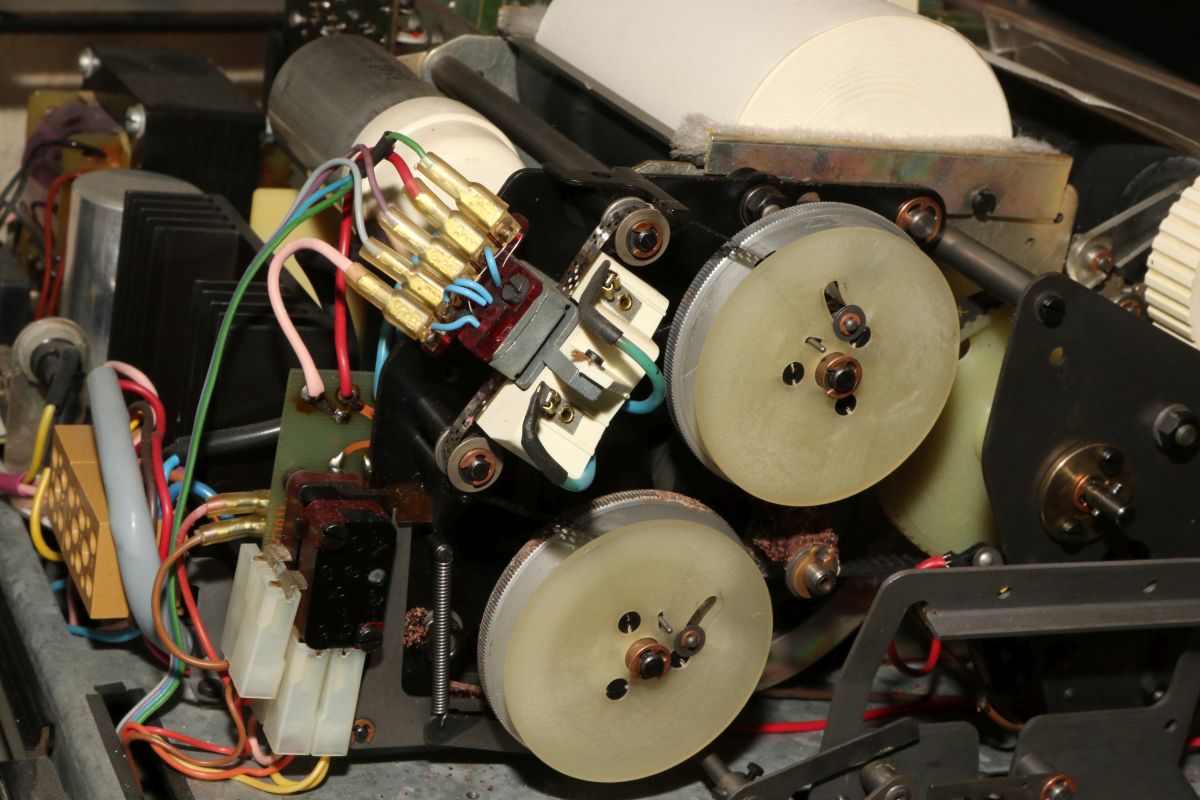

Die Lese-Lichtschranke ist jetzt natürlich für drei Spuren ausgelegt:
![Diehl Algotronic](img_algotronic/algotronic_06_tn.jpg)

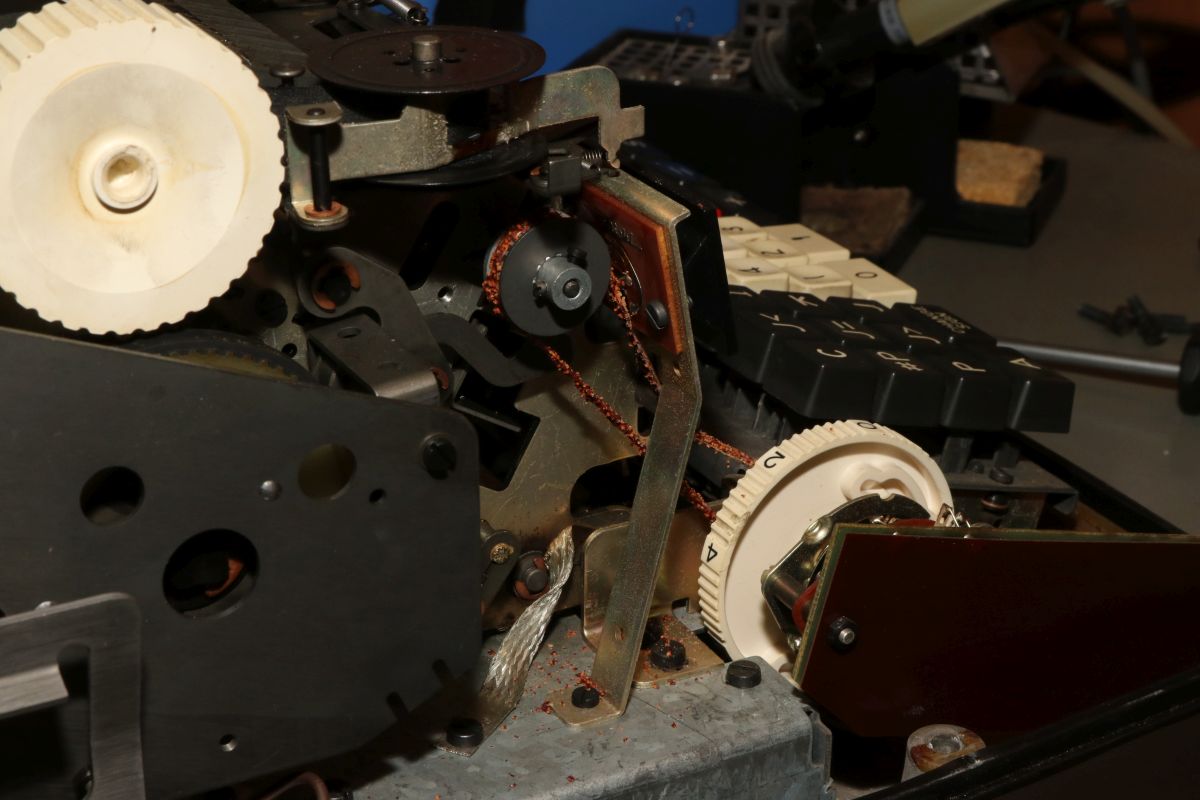

Der Dezimalstellen-Zahnriemen ist natürlich auch wieder verrottet.
![Diehl Algotronic](img_algotronic/algotronic_07_tn.jpg)

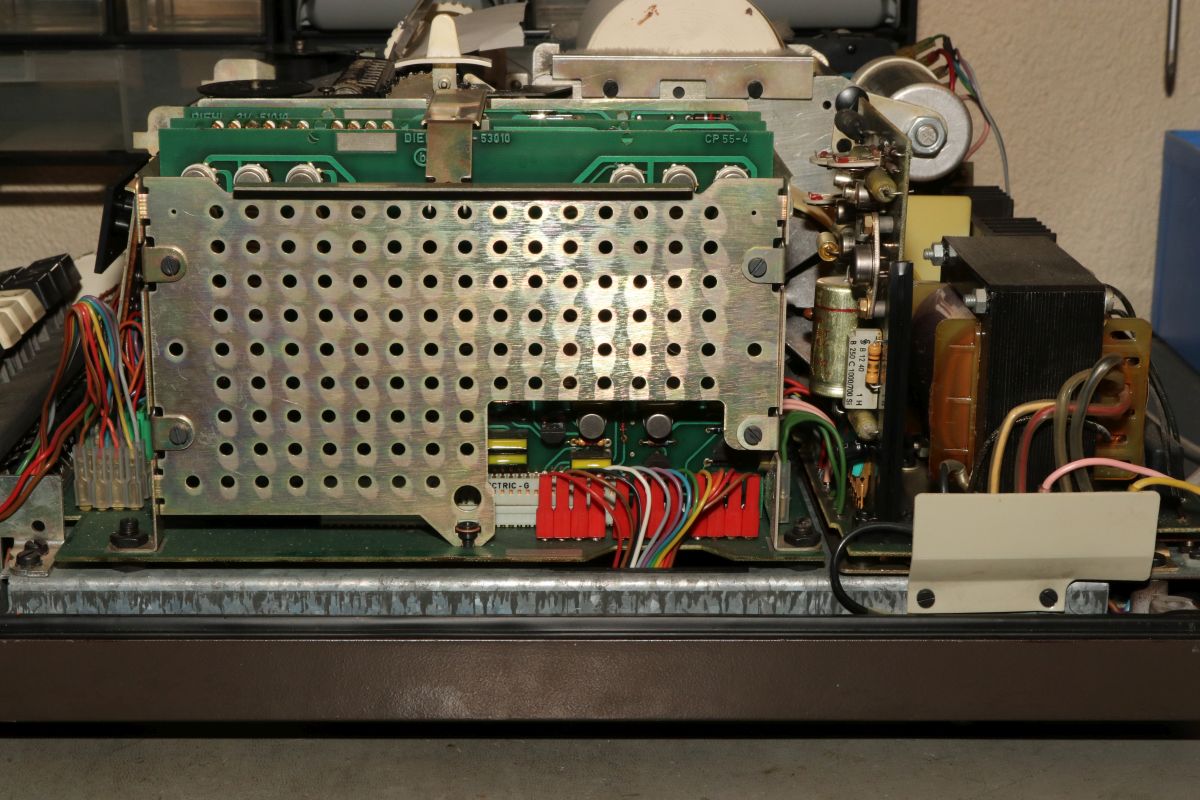

Die Elektronik ist irgendwie anders... Klar: die Algotronic verwendet nun keinen Laufzeitspeicher mehr, sondern eine gewaltige Batterie von Schieberegisterspeichern. Dafür gibt es eine dritte Logikplatine.
![Diehl Algotronic](img_algotronic/algotronic_08_tn.jpg)

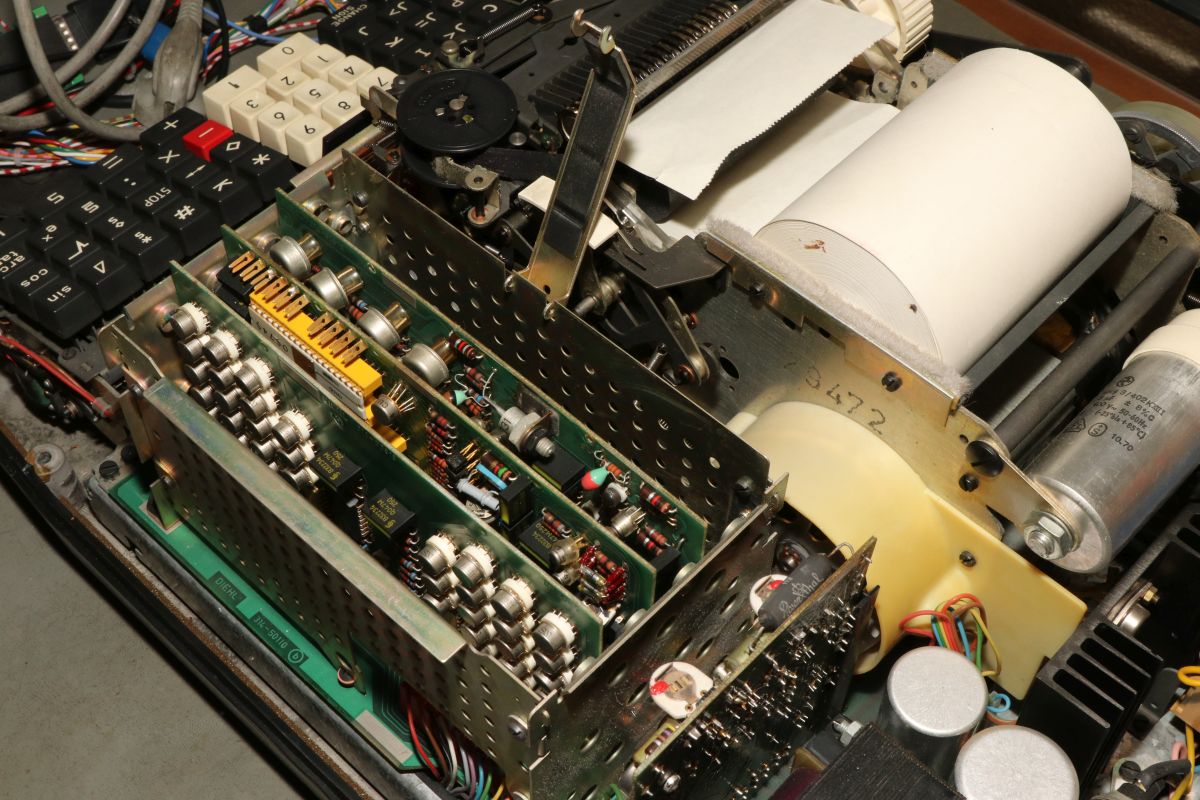

I/O- und CPU-Platine sind fast gleich geblieben, die Speicherkarte steckt vorne... Alle Platinen haben einen neuen Steckverbinder spendiert bekommen, die Einzelstecker waren wohl doch nicht so praktisch in der Bestückung. Nachteil: die Karten lassen sich nicht mehr in älteren Maschinen verwenden.
![Diehl Algotronic](img_algotronic/algotronic_09_tn.jpg)

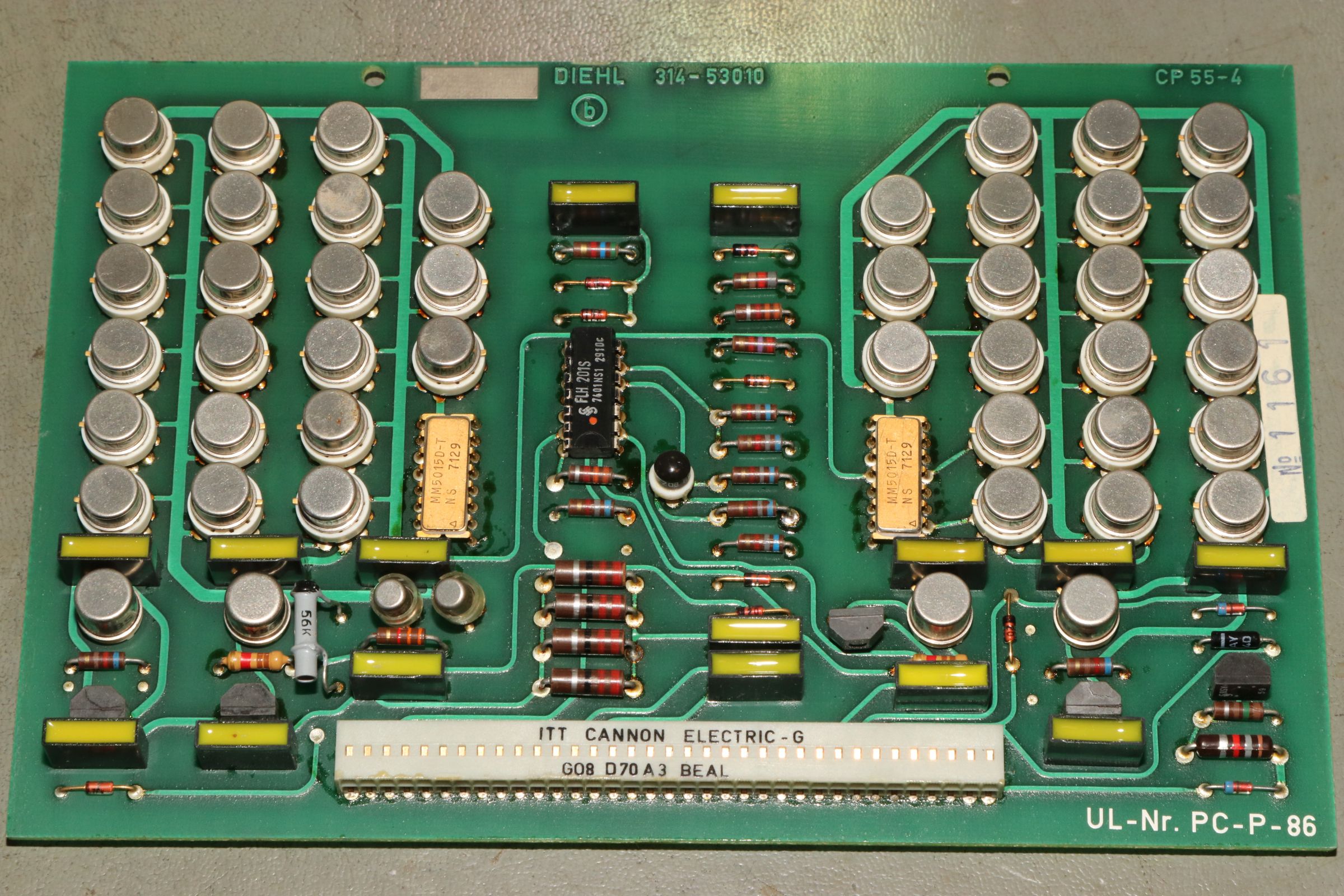

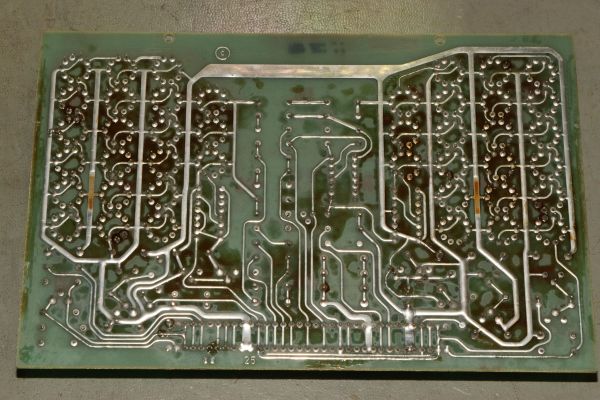

Hier in hochauflösender Pracht: die Speicherplatine.
![Diehl Algotronic](img_algotronic/algotronic_10_tn.jpg)
![Diehl Algotronic](img_algotronic/algotronic_11_tn.jpg)
Die Bausteine MM5015 (triple 60+4 Bit) und MM5016 (512 Bit).
![Diehl Algotronic](img_algotronic/algotronic_12_tn.jpg)

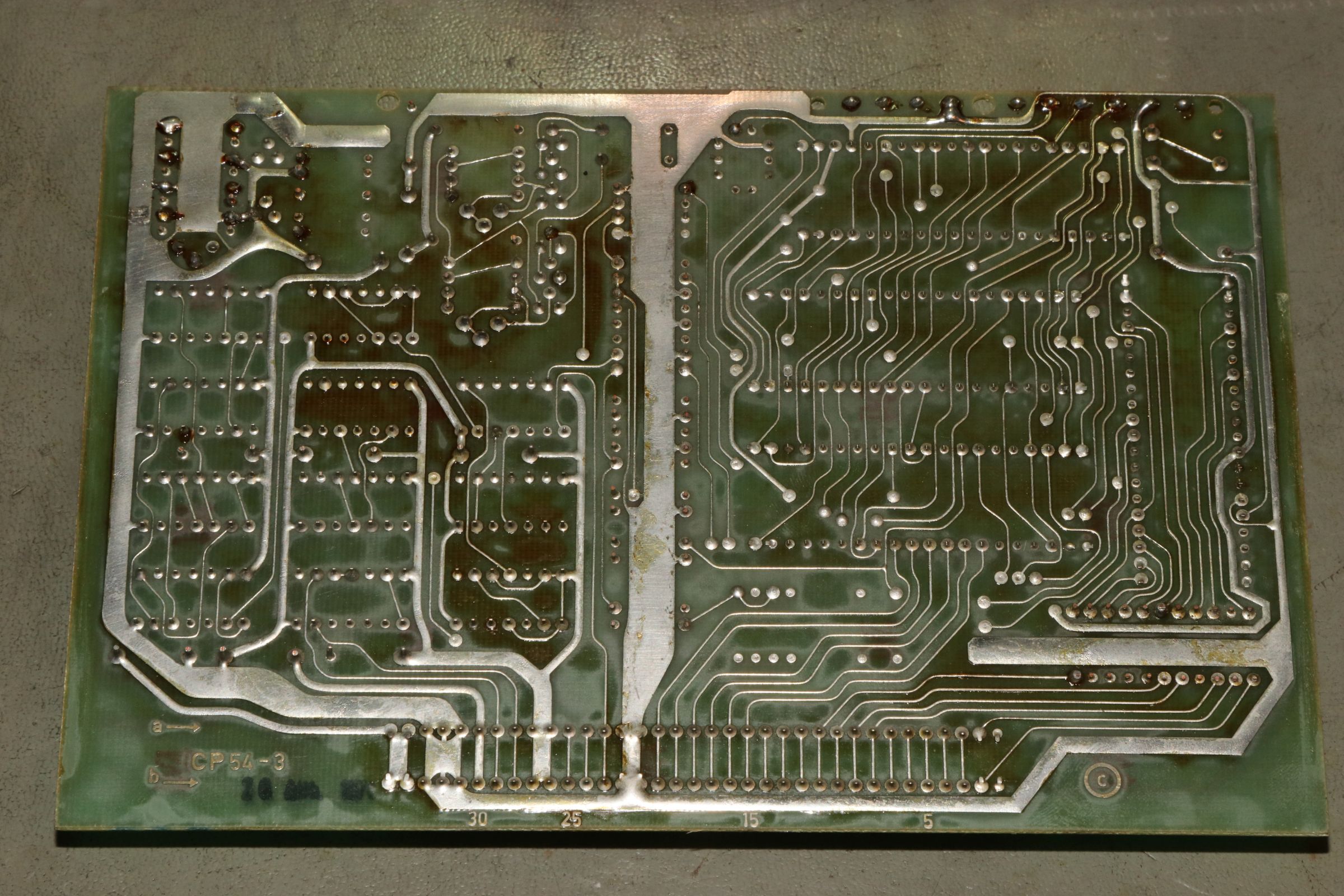

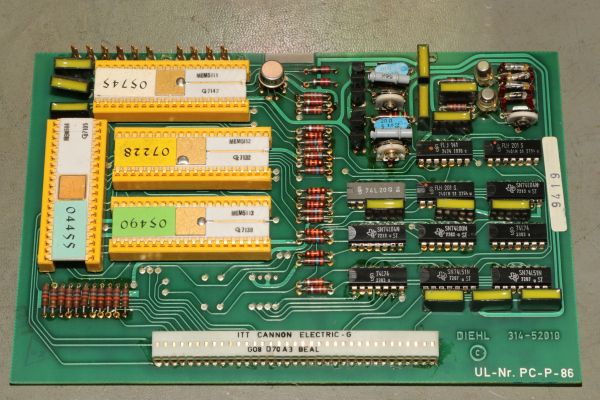

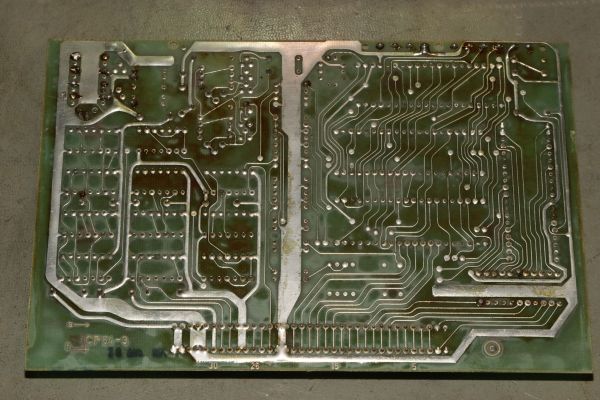

Hier in hochauflösender Pracht: die CPU-Platine.
![Diehl Algotronic](img_algotronic/algotronic_13_tn.jpg)
![Diehl Algotronic](img_algotronic/algotronic_14_tn.jpg)

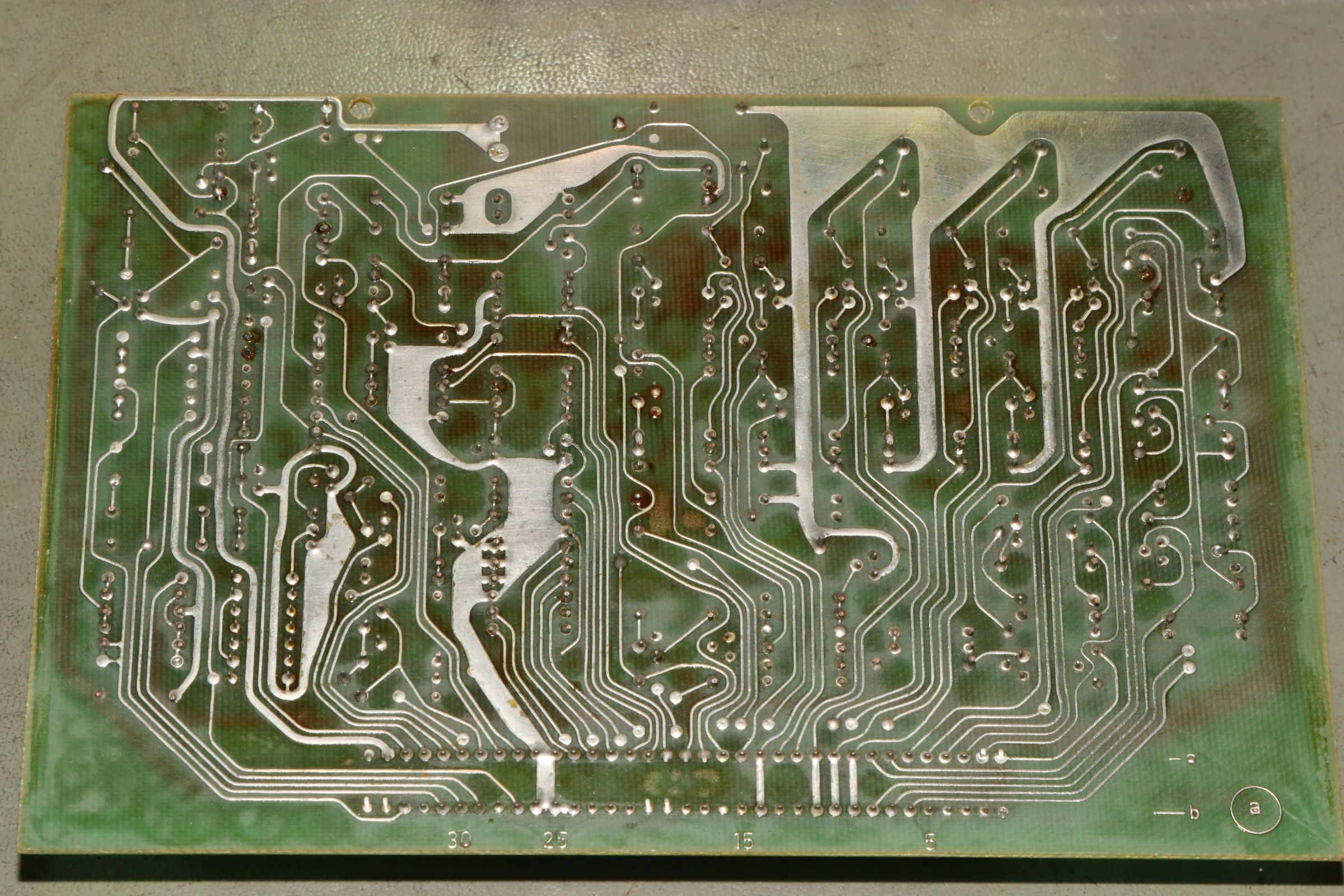

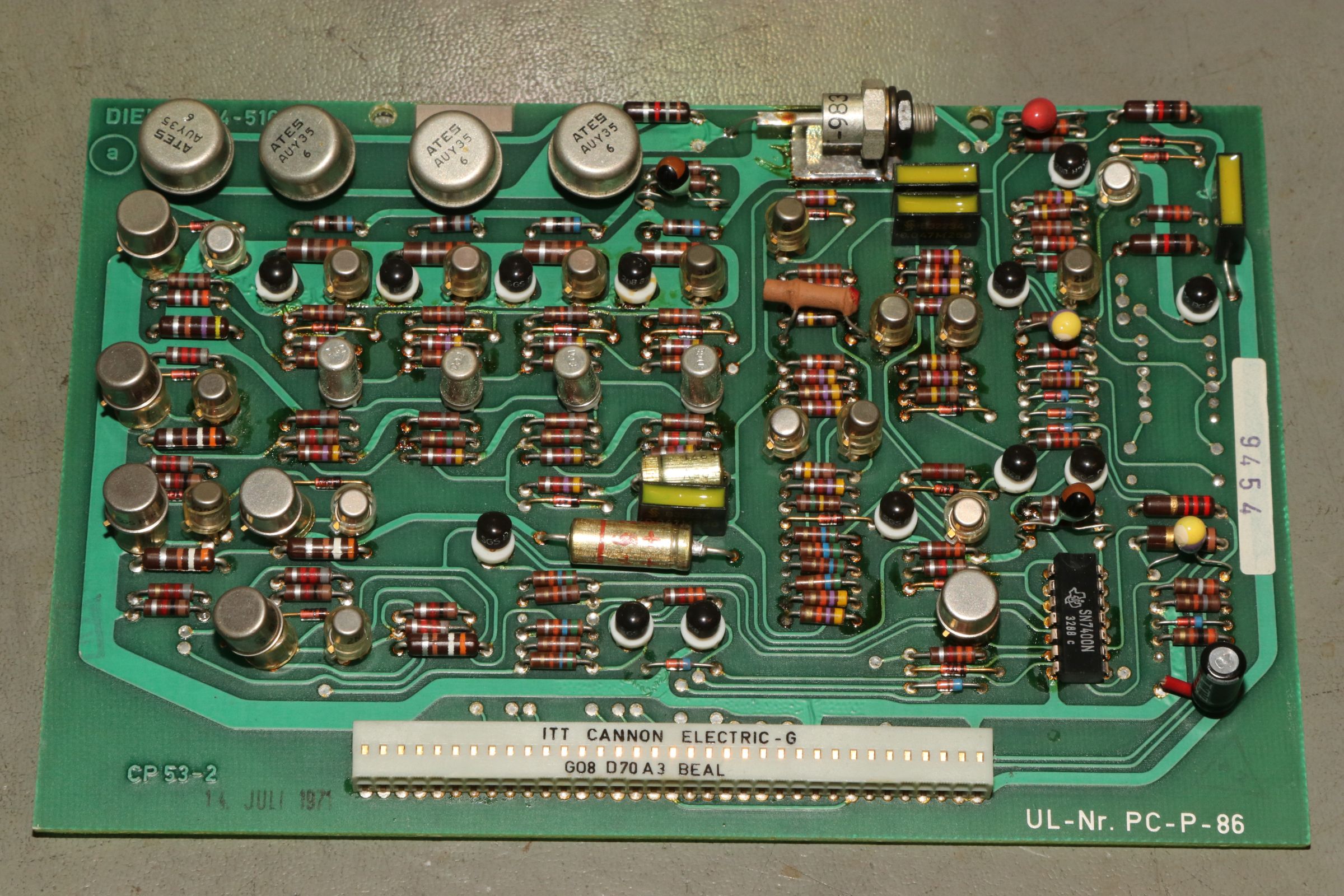

Hier in hochauflösender Pracht: die I/O-Platine.
![Diehl Algotronic](img_algotronic/algotronic_15_tn.jpg)
![Diehl Algotronic](img_algotronic/algotronic_16_tn.jpg)
Und die Tastatur ermöglicht ganz neue Rechenmöglichkeiten! (Wenn die Kiste denn je funktionieren sollte...)
![Diehl Algotronic](img_algotronic/algotronic_17_tn.jpg)
Jetzt muss ich erst mal zum Sanitärfachhändler, Hahnscheiben für den Antrieb besorgen...
|
