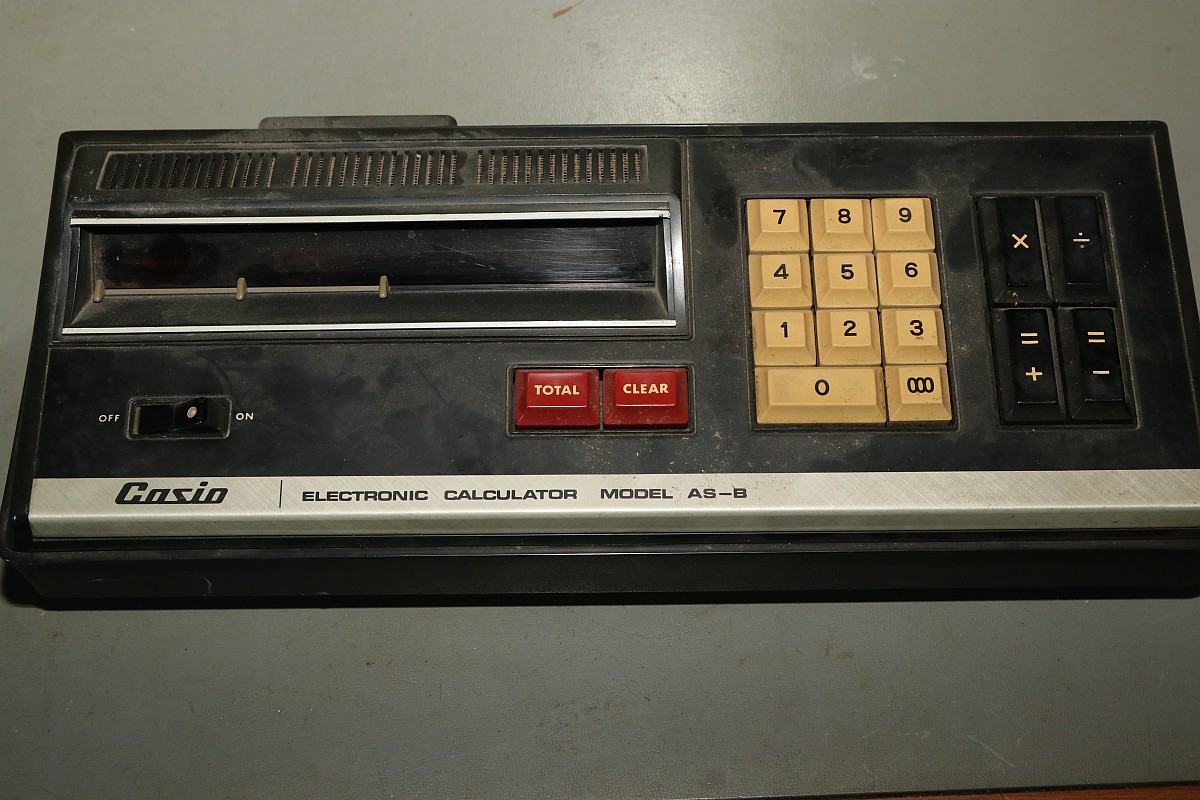

{Casio Model AS-B} ...auch bekannt als Casio 121-B - Eine Schönheit in Nixie, 12 Stellen, vier Rechenarten - dafür weder Dezimalpunkt, noch die Eingabe negativer Zahlen möglich. Wer heutige Rechner kennt, reibt sich verwundert die Augen.
![Casio Model AS-B](img_casio/casio_01_tn.jpg)

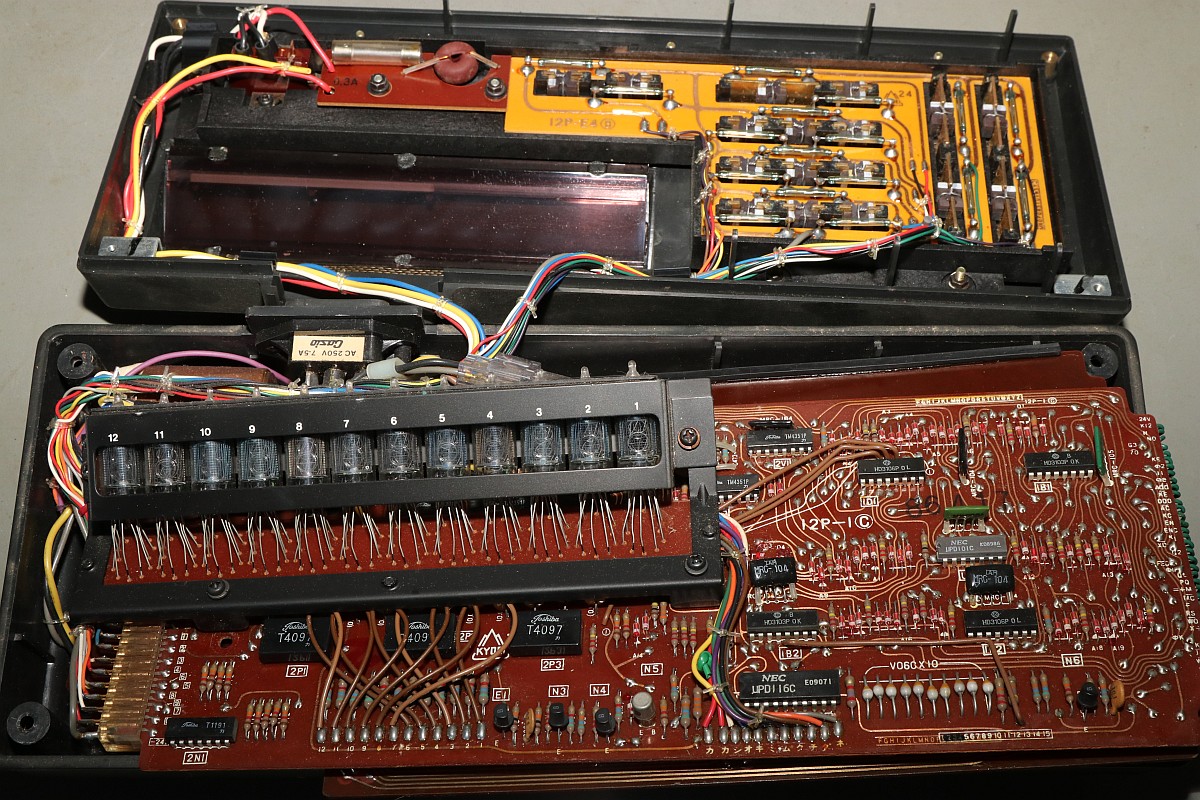

Die inneren Werte sieht man erst beim Aufschrauben - übersichtlich und mechanisch sauber entwickelt:
![Casio Model AS-B](img_casio/casio_02_tn.jpg)

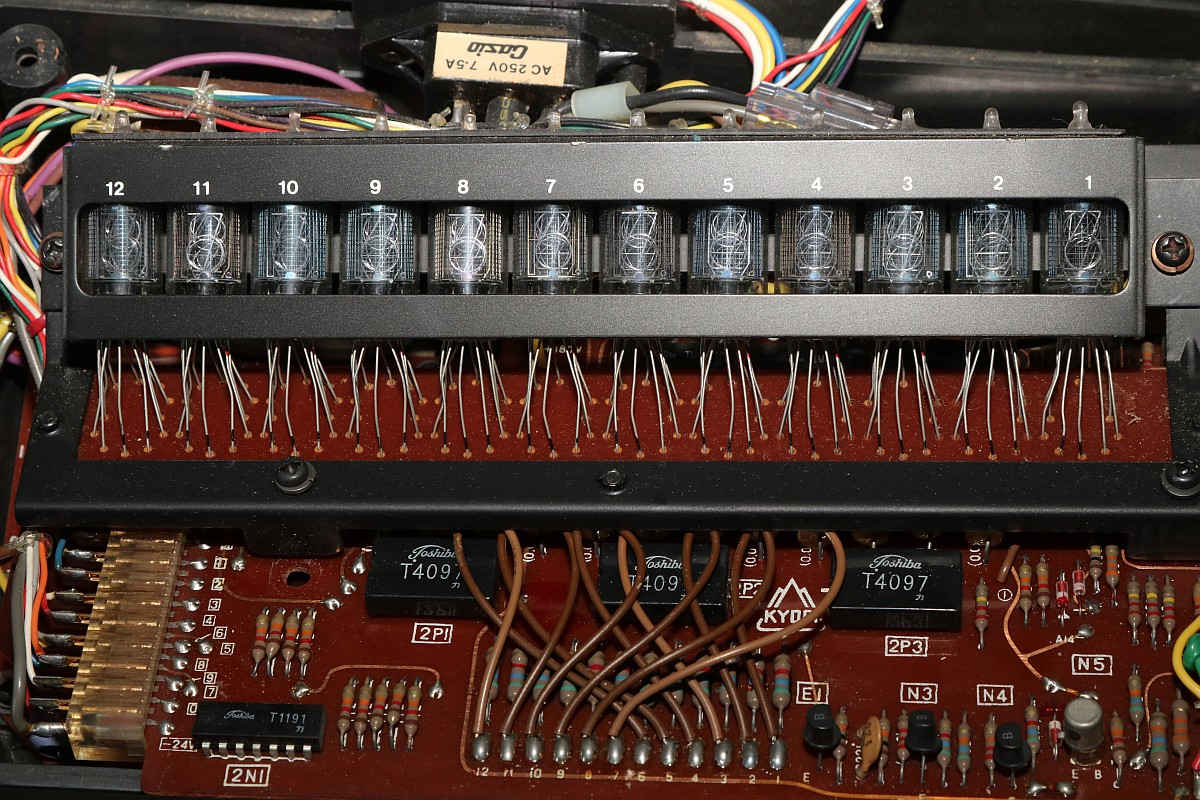

12 putzige kleine Nixie-Rohren:
![Casio Model AS-B](img_casio/casio_03_tn.jpg)

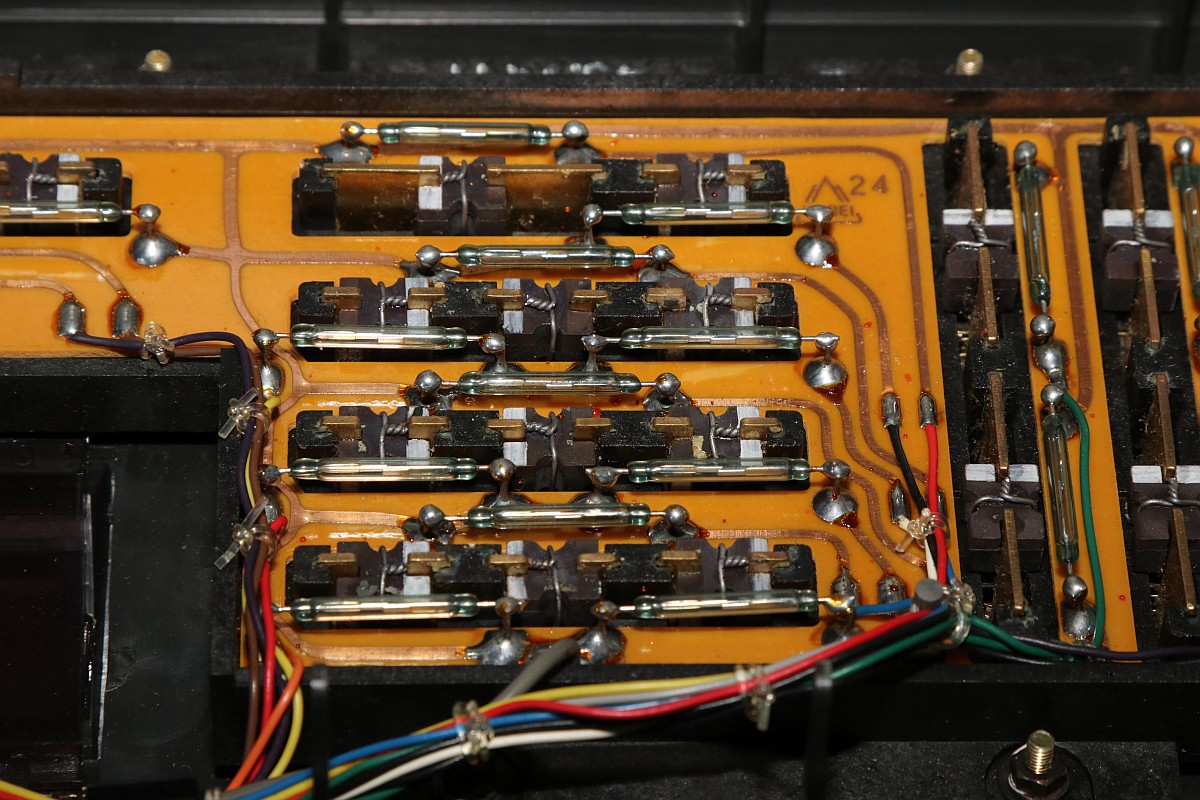

Es gibt keine besseren Tasten: Reed-Relais mit Magneten, für die Ewigkeit gebaut!
![Casio Model AS-B](img_casio/casio_04_tn.jpg)

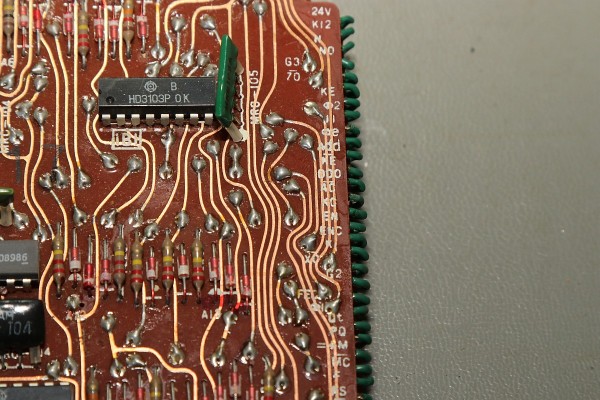

Servicefreundlich: die Signalleitungen zwischen den Platinen sind sauber beschriftet:
![Casio Model AS-B](img_casio/casio_05_tn.jpg)
Eine Besonderheit: die Leiterplatten sind nicht durchkontaktiert. Alle Verbindungen werden durch kleine gelötete Drahtbrücken hergestellt!
![Casio Model AS-B](img_casio/casio_06_tn.jpg)

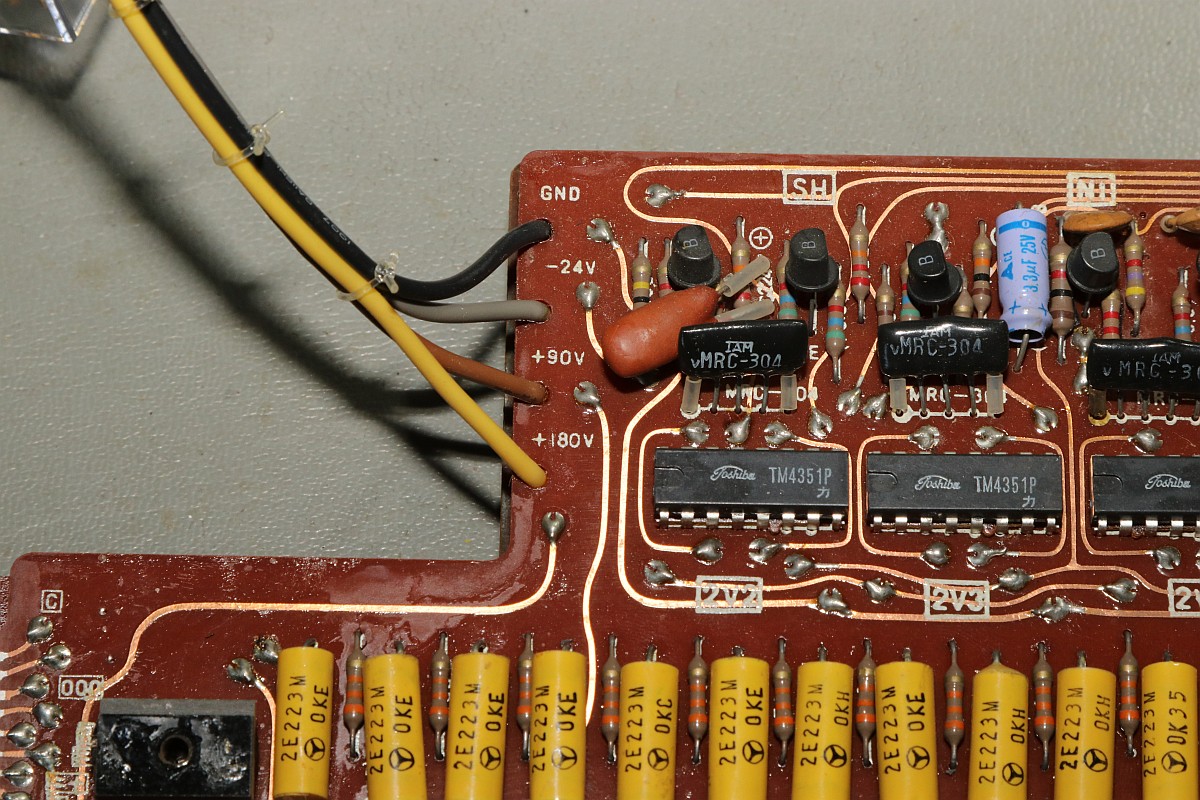

Logik in Seltsam: -24V ist High, ja, nee, ist klar. Die hohen Spannungen sind für die Nixies!
![Casio Model AS-B](img_casio/casio_07_tn.jpg)

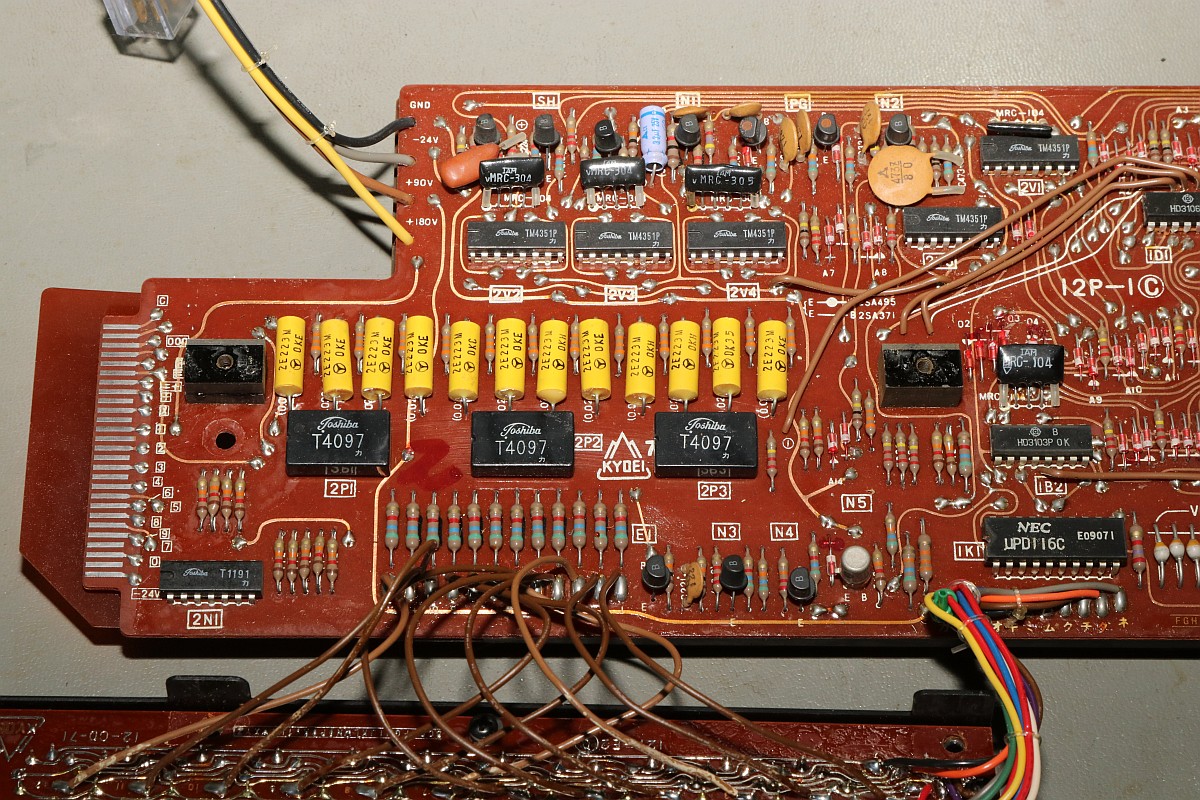

Auch ohne Schaltplan kann man die Displayansteuerung auf der Platine erkennen. Im Internet gibt es einen reverse engineerten Schaltplan zu diesem Rechner, da hat sich jemand richtig viel Mühe gemacht!
![Casio Model AS-B](img_casio/casio_08_tn.jpg)

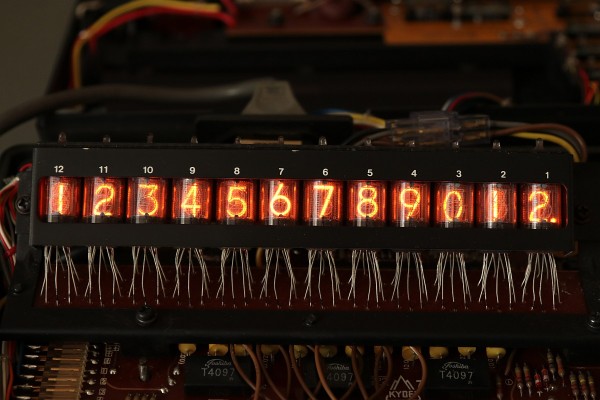

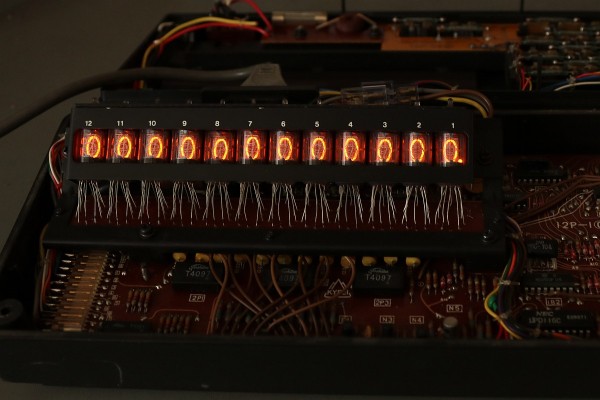

Gibt es ein wärmeres Licht, als Nixies?
![Casio Model AS-B](img_casio/casio_09_tn.jpg)
![Casio Model AS-B](img_casio/casio_10_tn.jpg)

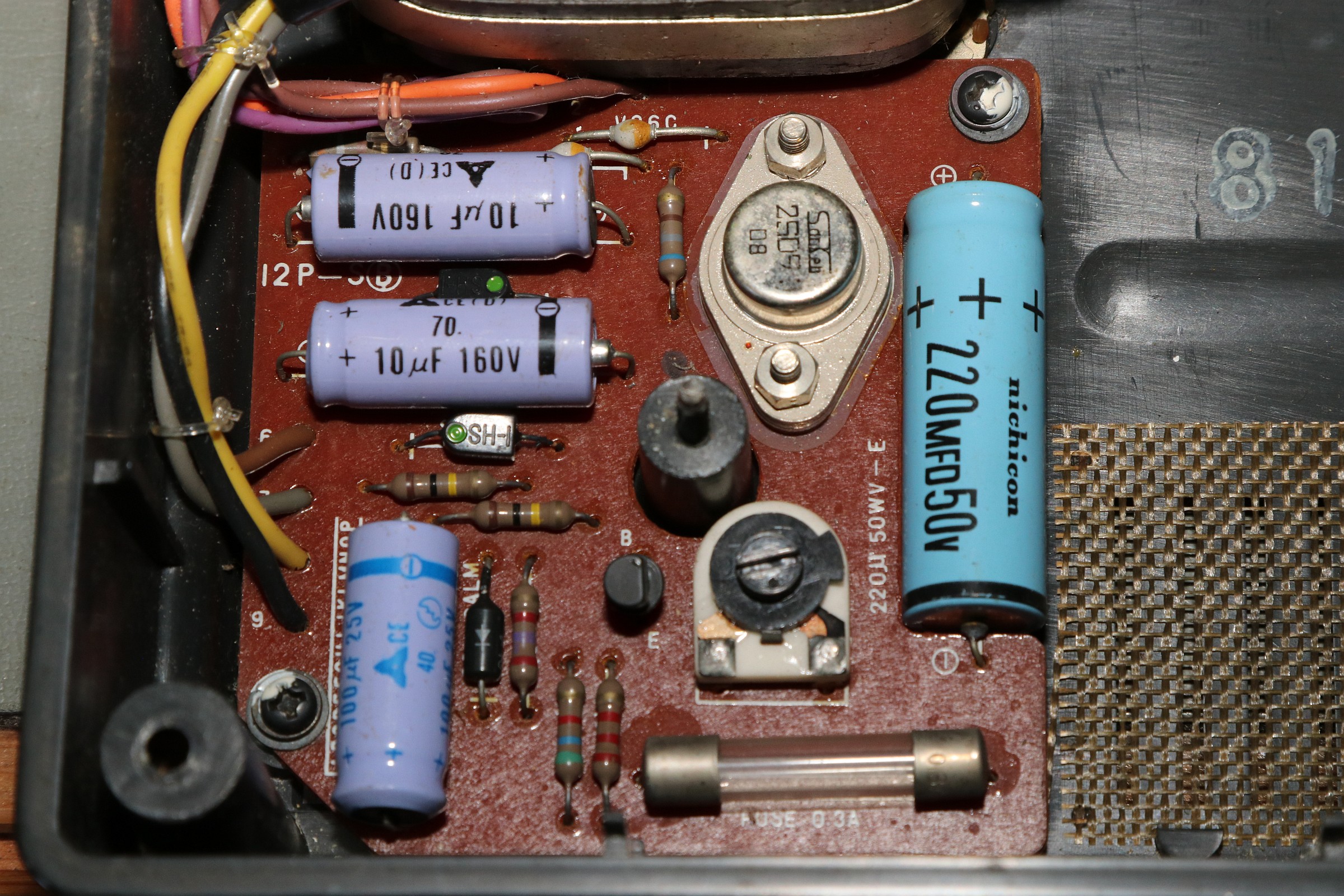

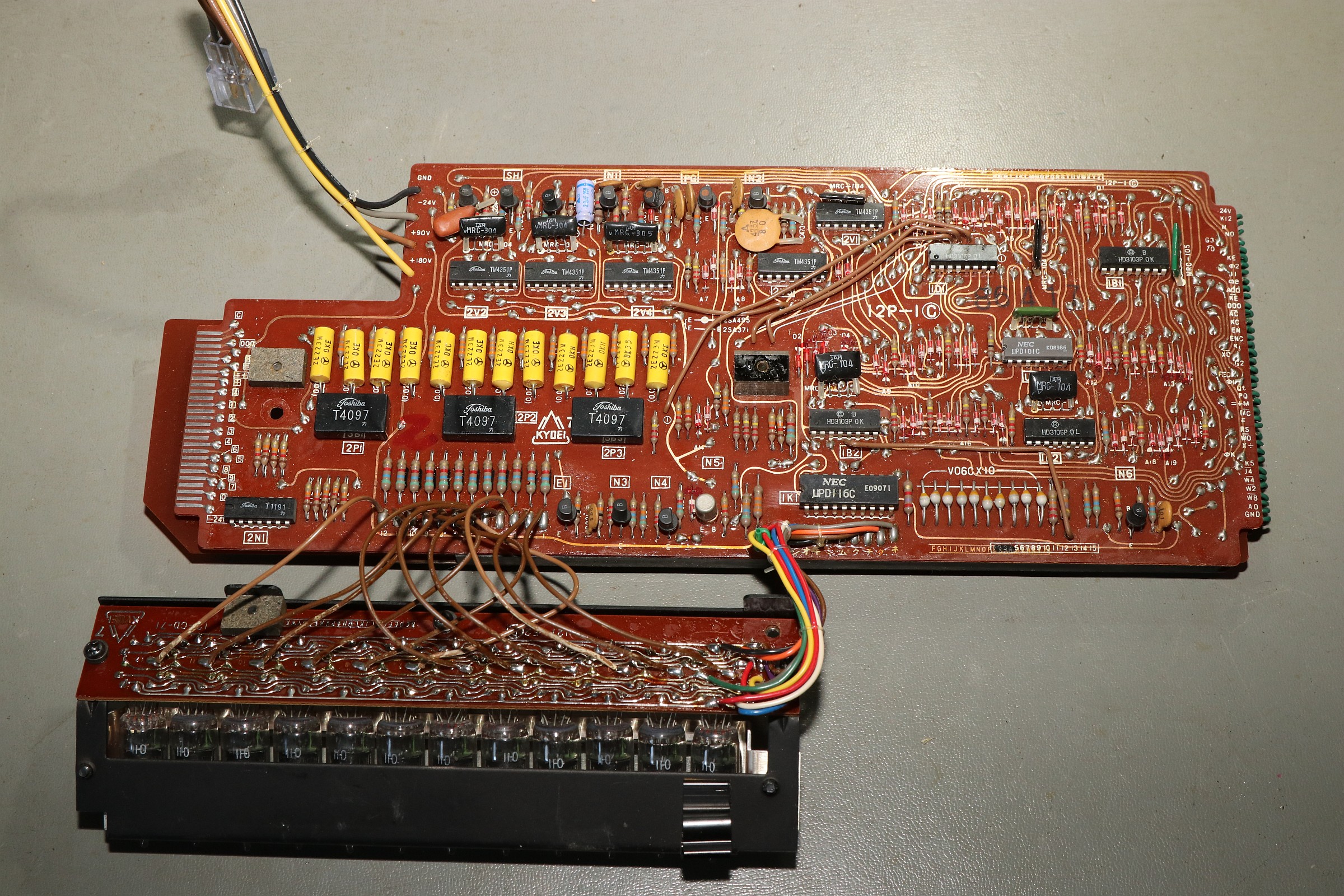

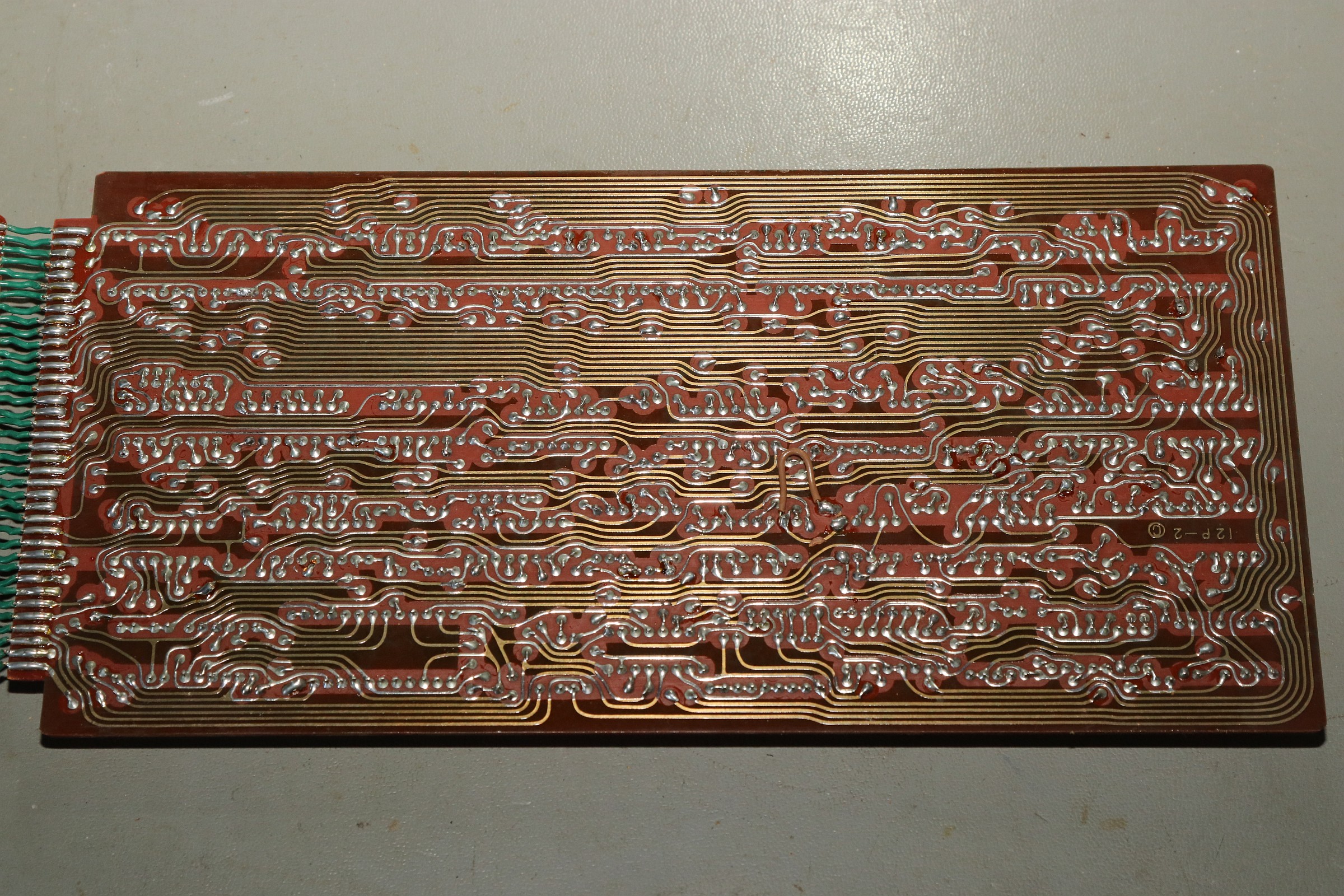

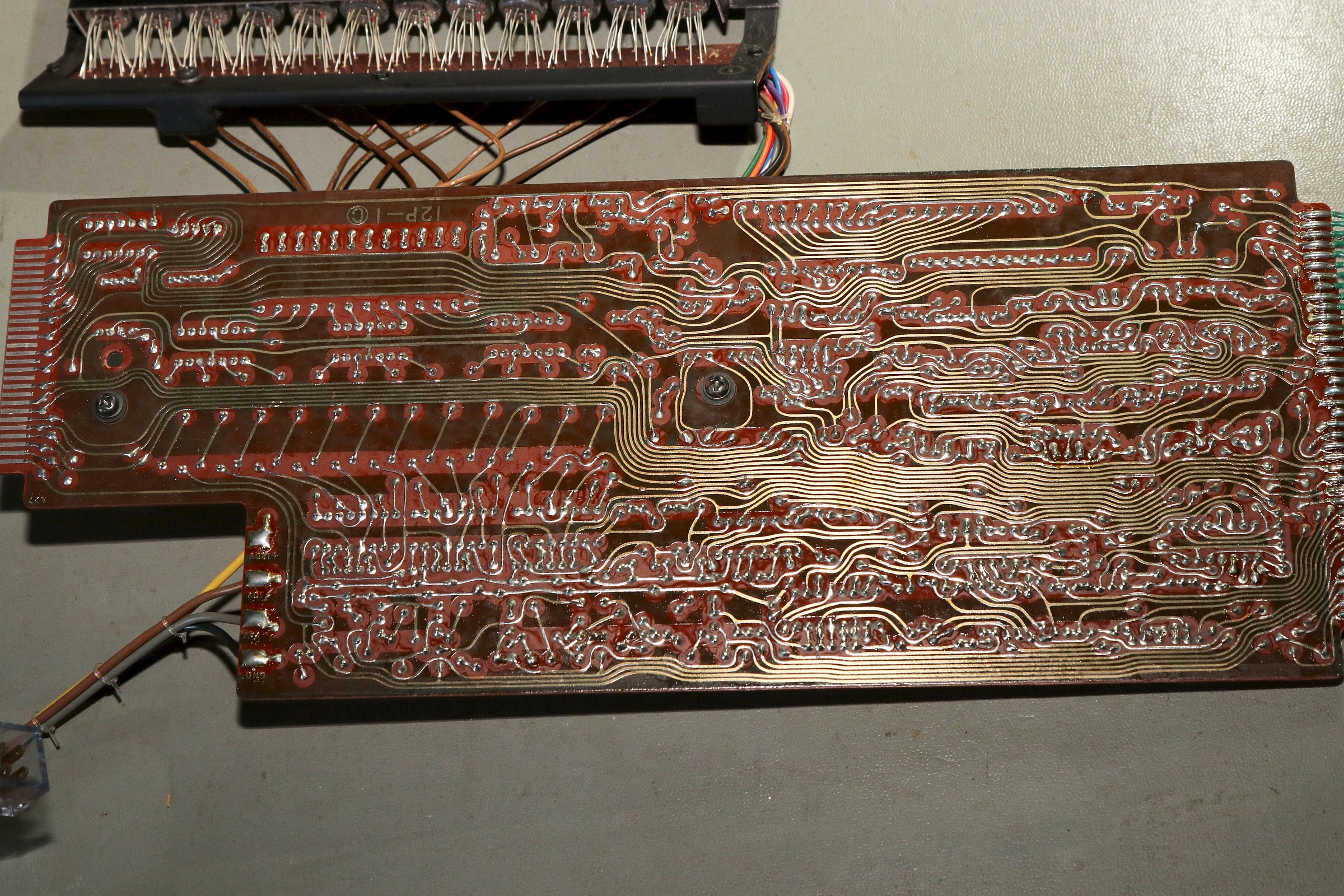

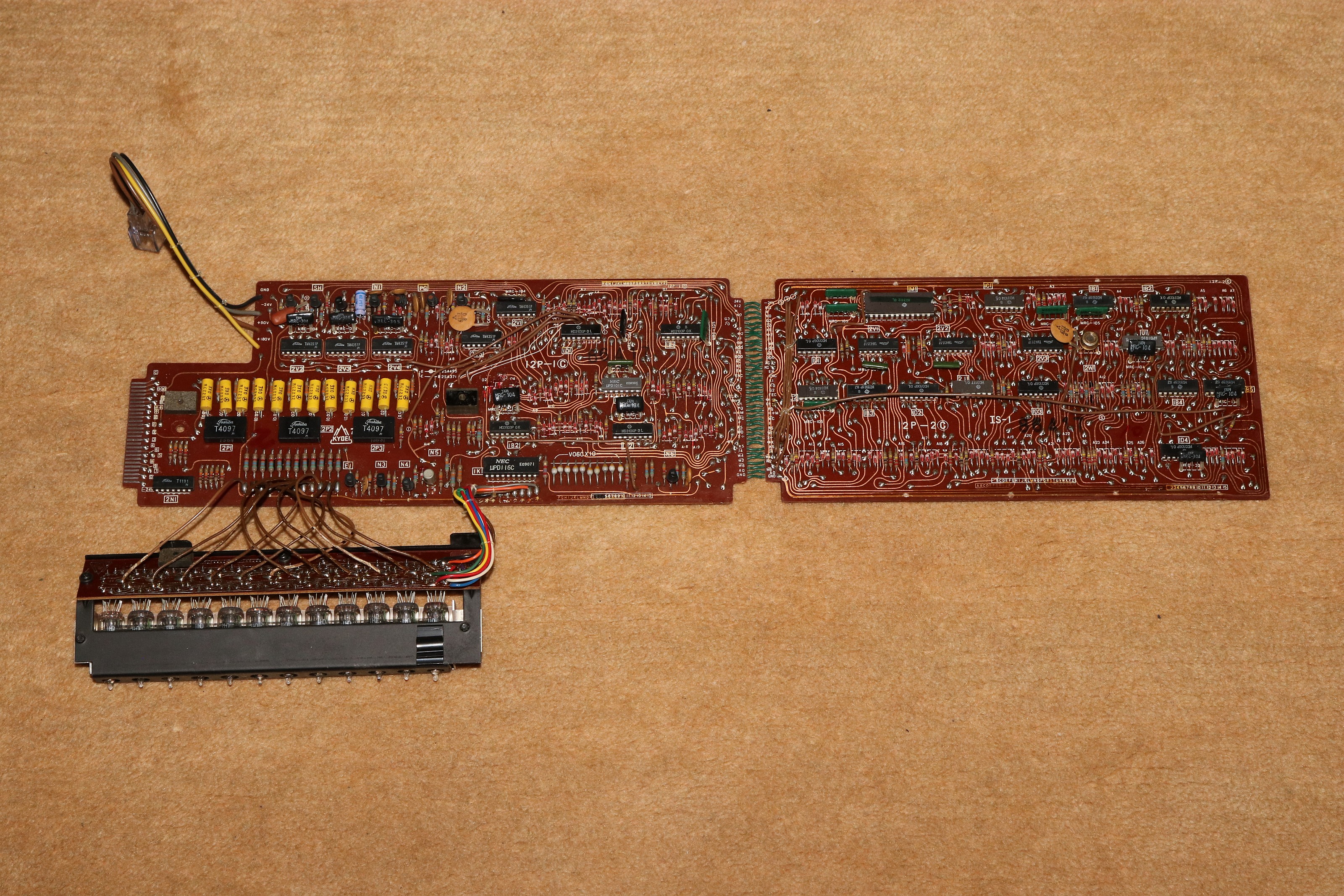

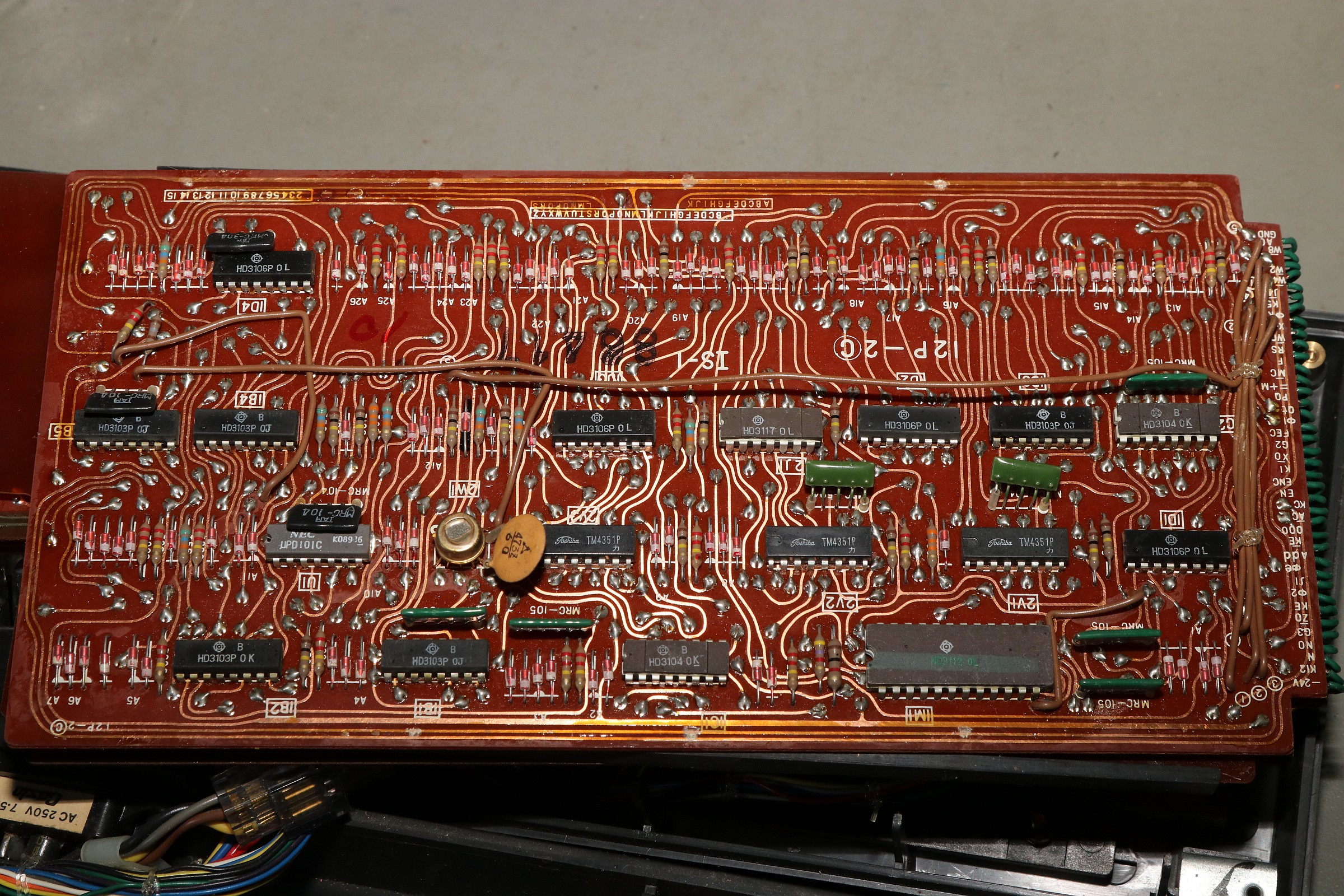

Hier noch einmal die Platinen in extremer Auflösung - auf Klick, wie immer, ganz groß!
![Casio Model AS-B](img_casio/casio_pcb_all_tn.jpg)
![Casio Model AS-B](img_casio/casio_pcb_1_tn.jpg)
![Casio Model AS-B](img_casio/casio_pcb_1back_tn.jpg)
![Casio Model AS-B](img_casio/casio_pcb_2_tn.jpg)
![Casio Model AS-B](img_casio/casio_pcb_2back_tn.jpg)
![Casio Model AS-B](img_casio/casio_pcb_3_tn.jpg)
|
