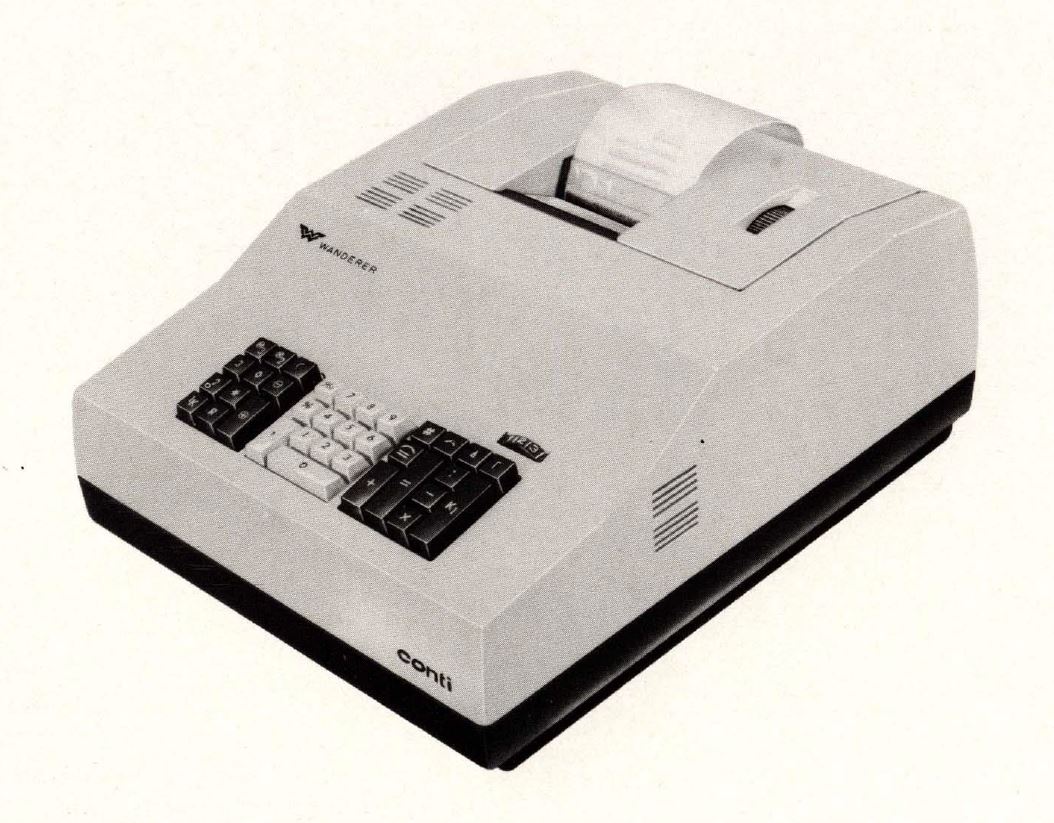

{Wanderer Conti} Ich dachte zuerst, hier hätte ich ein beachtliches Stück Mainframe Diskret-Rechnerarchitektur in den Fingern - doch ein gutes Forum zum Erhalt alter Rechner klärte mich sofort auf! Diese beeindruckende Platine gehörte dereinst in eine Wanderer Conti. "Der erste druckende Elektronik Tischrechner der Welt"!
![Wanderer Conti](img_conti/mainframe_00.jpg)

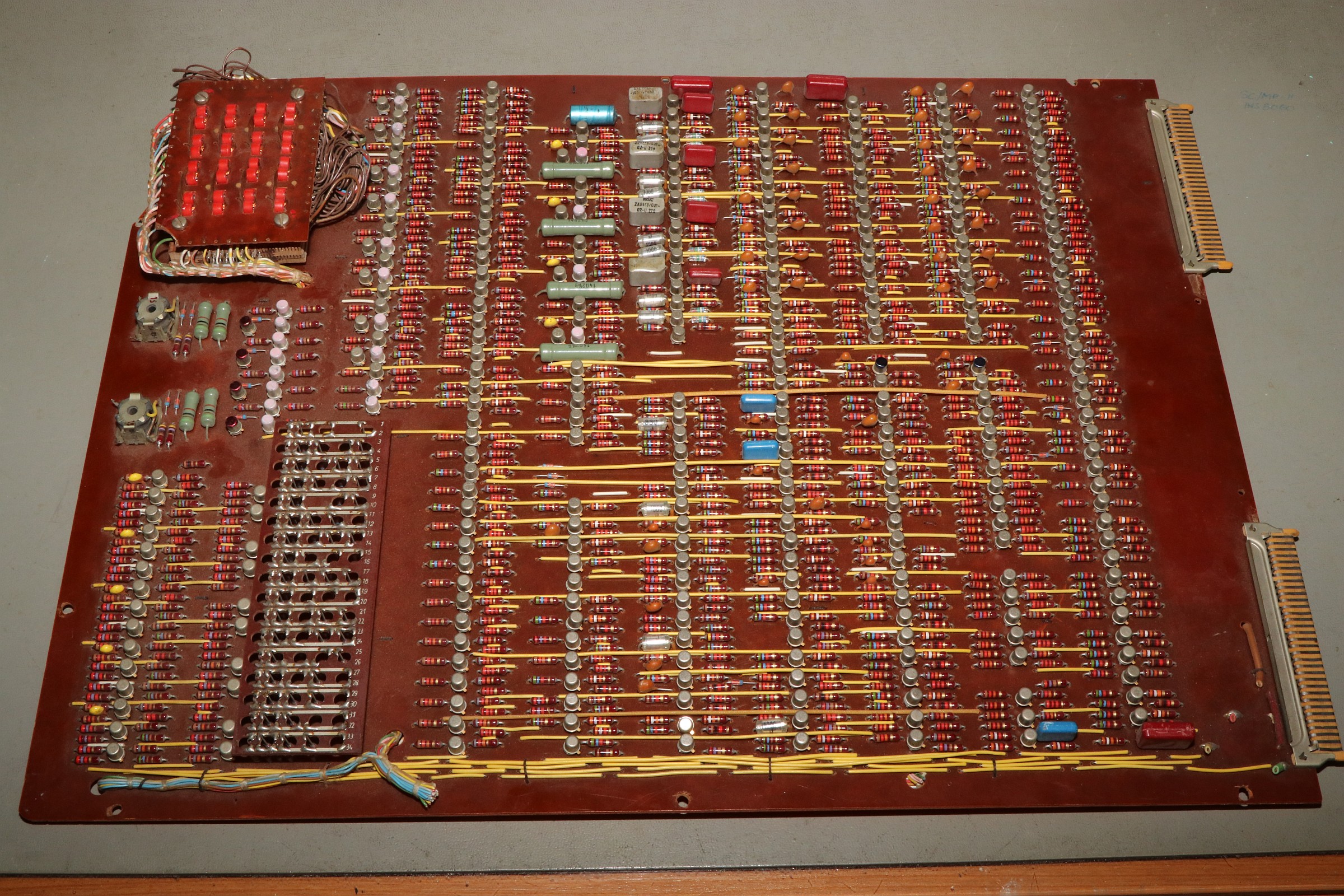

Gebaut in den Jahren 1965-1970 bietet diese Platine alle Speichertechnologien, die damals verfügbar waren: Kernspeicher, Fädel-ROM und Diodenmatrix... (Hier ein hochauflösendes Foto!)
![Wanderer Conti](img_conti/mainframe_01_tn.jpg)

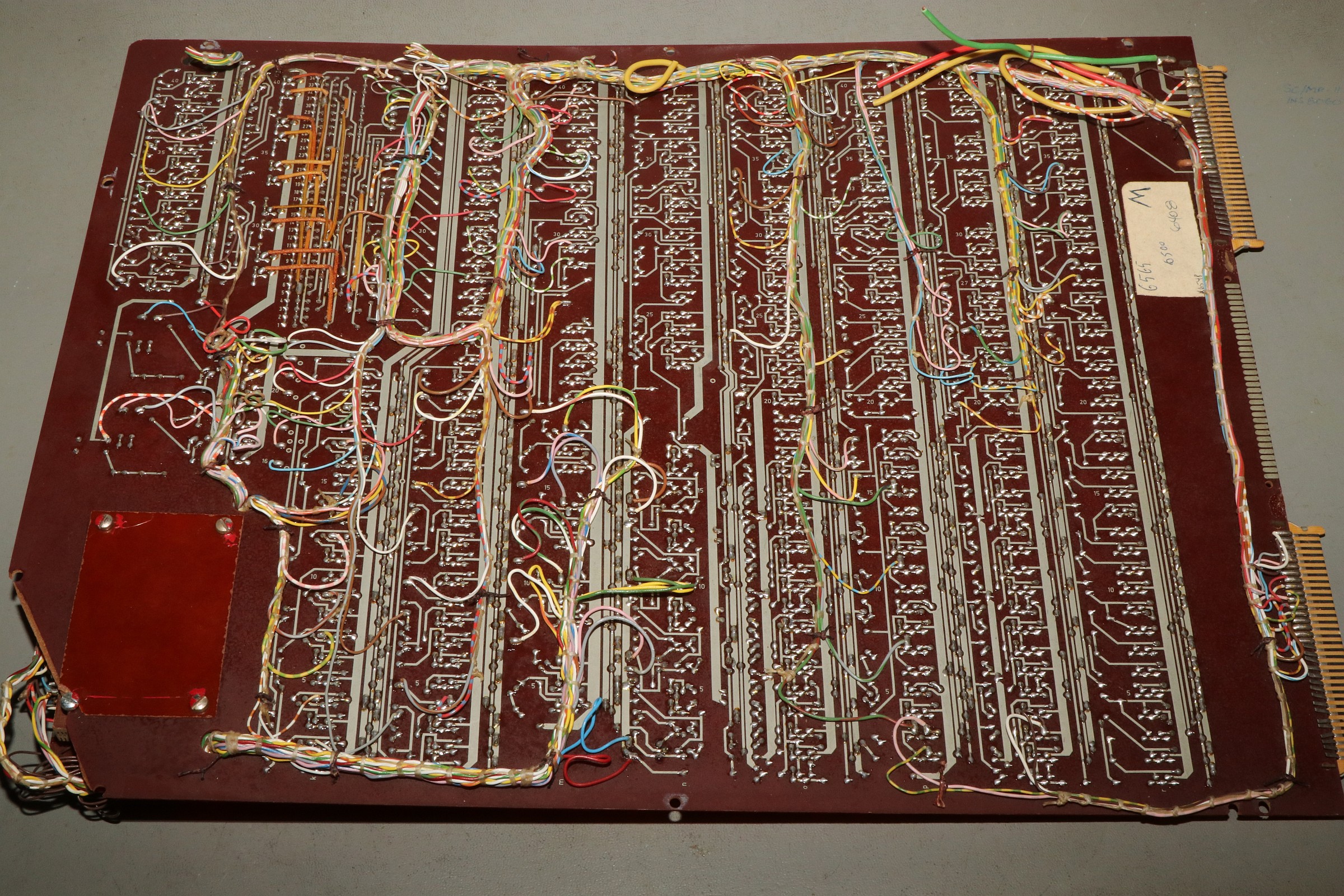

Die Unterseite sieht fast aus, wie maschinell geroutet...
![Wanderer Conti](img_conti/mainframe_02_tn.jpg)
Das ist der Preis, wenn man keine doppelseitige Platine verwenden will...
![Wanderer Conti](img_conti/mainframe_03_tn.jpg)

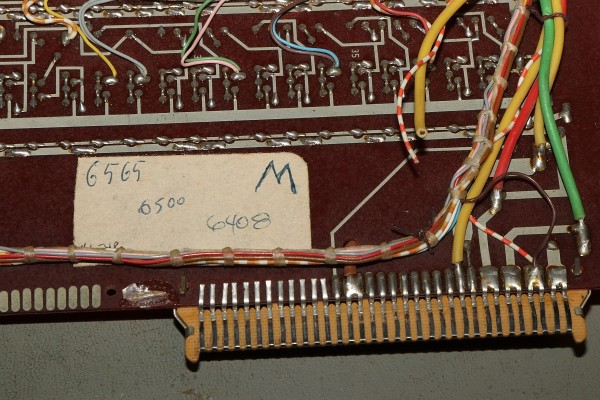

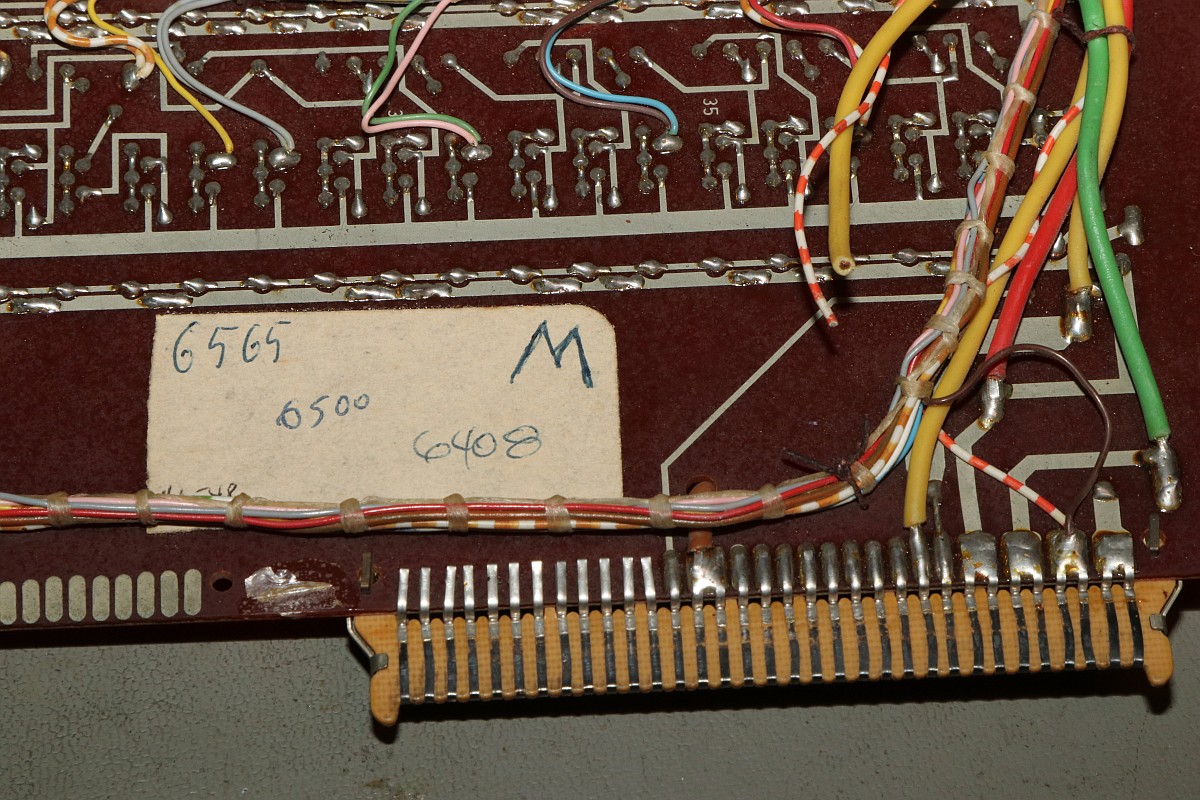

Mehr an Beschriftung, als diesen Aufkleber, habe ich nicht gefunden...
![Wanderer Conti](img_conti/mainframe_04_tn.jpg)

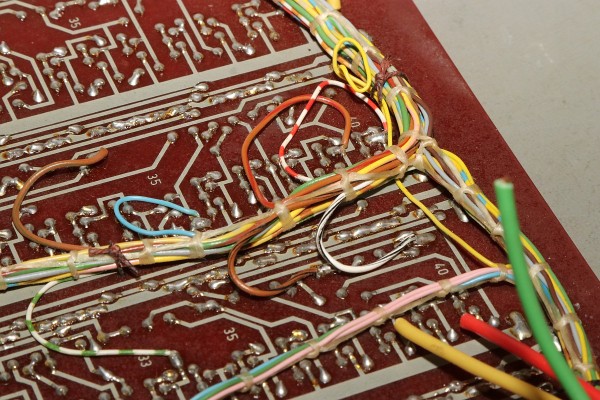

Die Kabelbäume fein säuberlich verknotet...
![Wanderer Conti](img_conti/mainframe_05_tn.jpg)

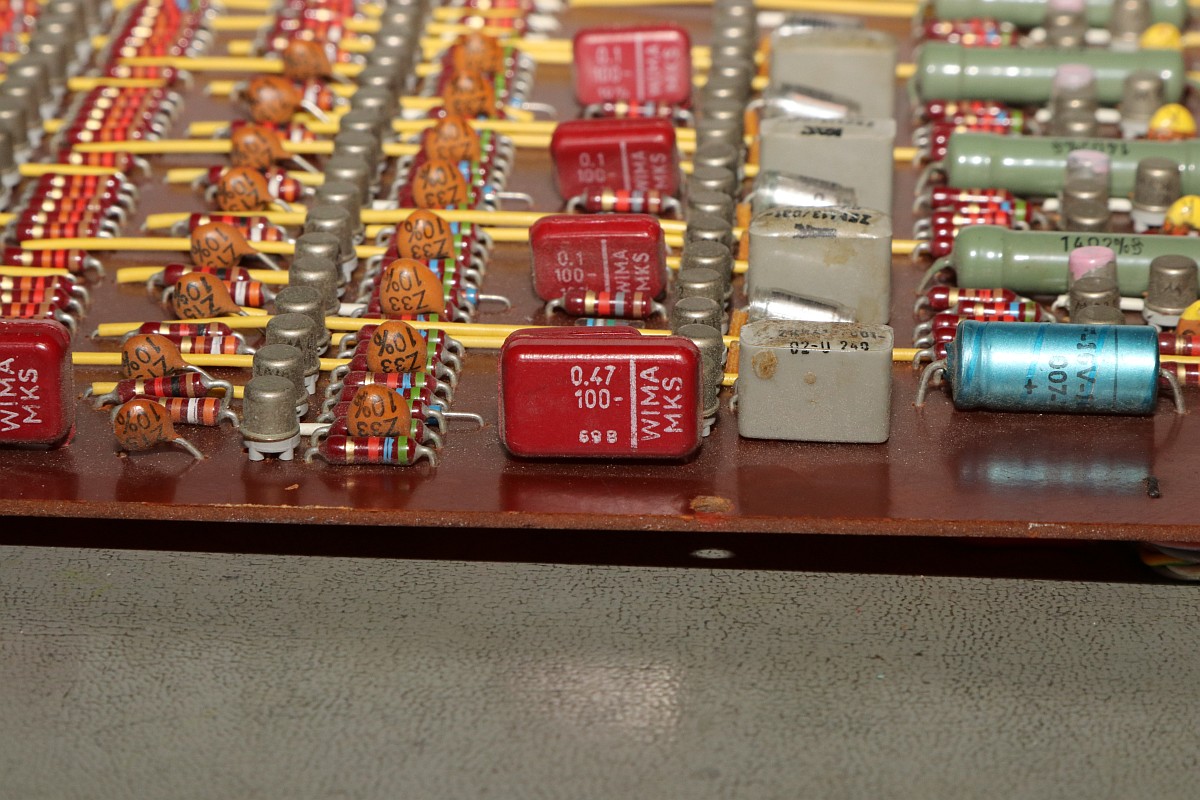

Der Kondensatoraufdruck lässt Baujahr 1969 vermuten...
![Wanderer Conti](img_conti/mainframe_06_tn.jpg)
Ordentliches Deutsches Produkt... ;-)
![Wanderer Conti](img_conti/mainframe_07_tn.jpg)

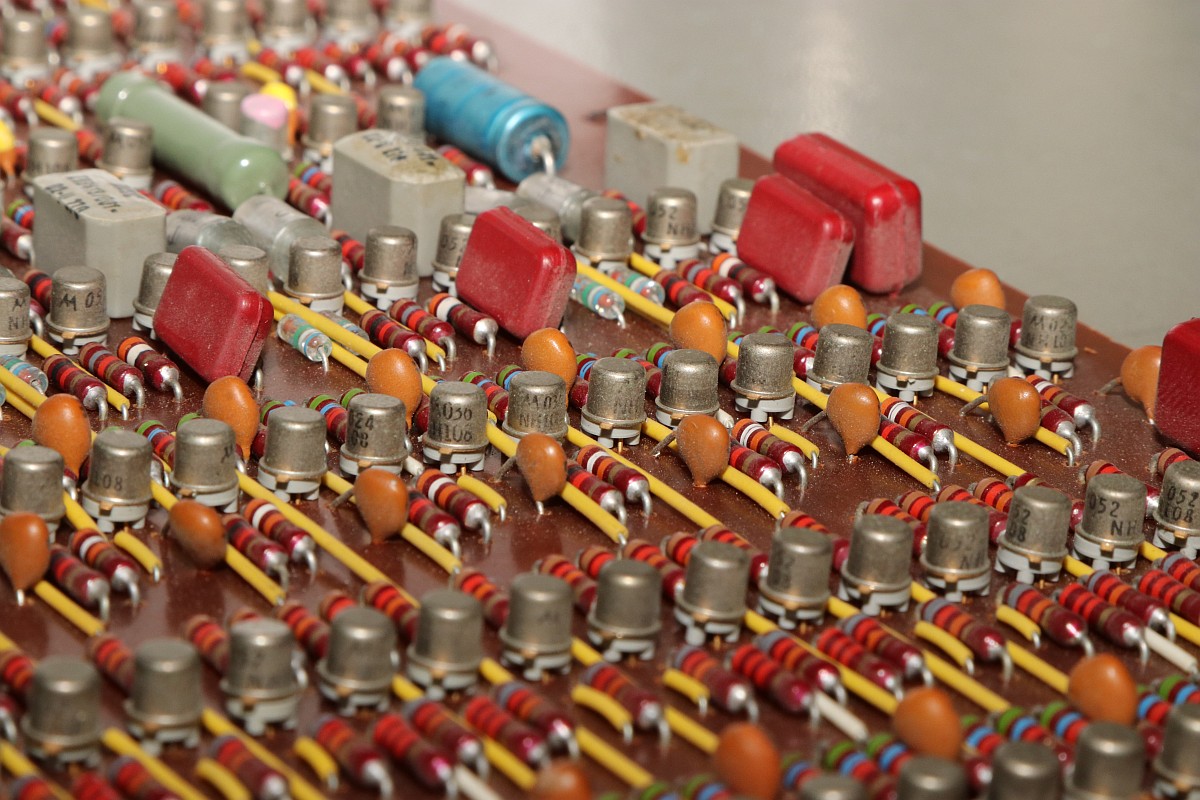

Diese Platine ist im Rechner nur eine einzige von dreien... ob die wohl per Hand bestückt wurde?
![Wanderer Conti](img_conti/mainframe_08_tn.jpg)

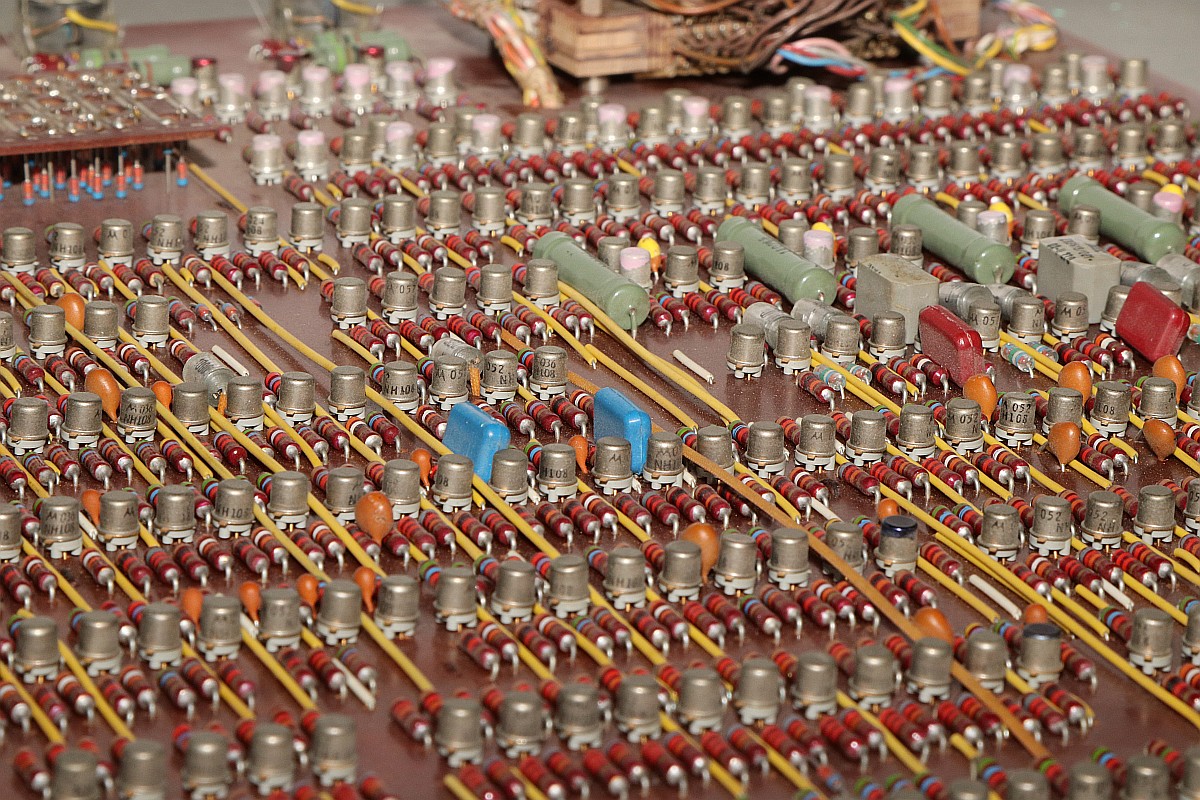

Widerstände und Transistoren in Reih und Glied...
![Wanderer Conti](img_conti/mainframe_09_tn.jpg)

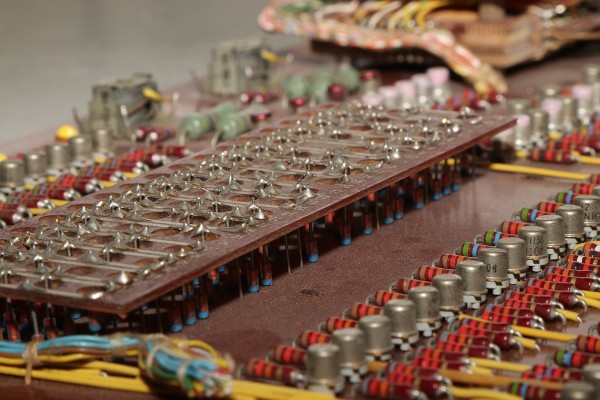

Eine Diodenmatrix als Festwertspeicher, vermutlich wird hier die Systemsteuerung je nach Befehl decodiert.
![Wanderer Conti](img_conti/mainframe_10_tn.jpg)

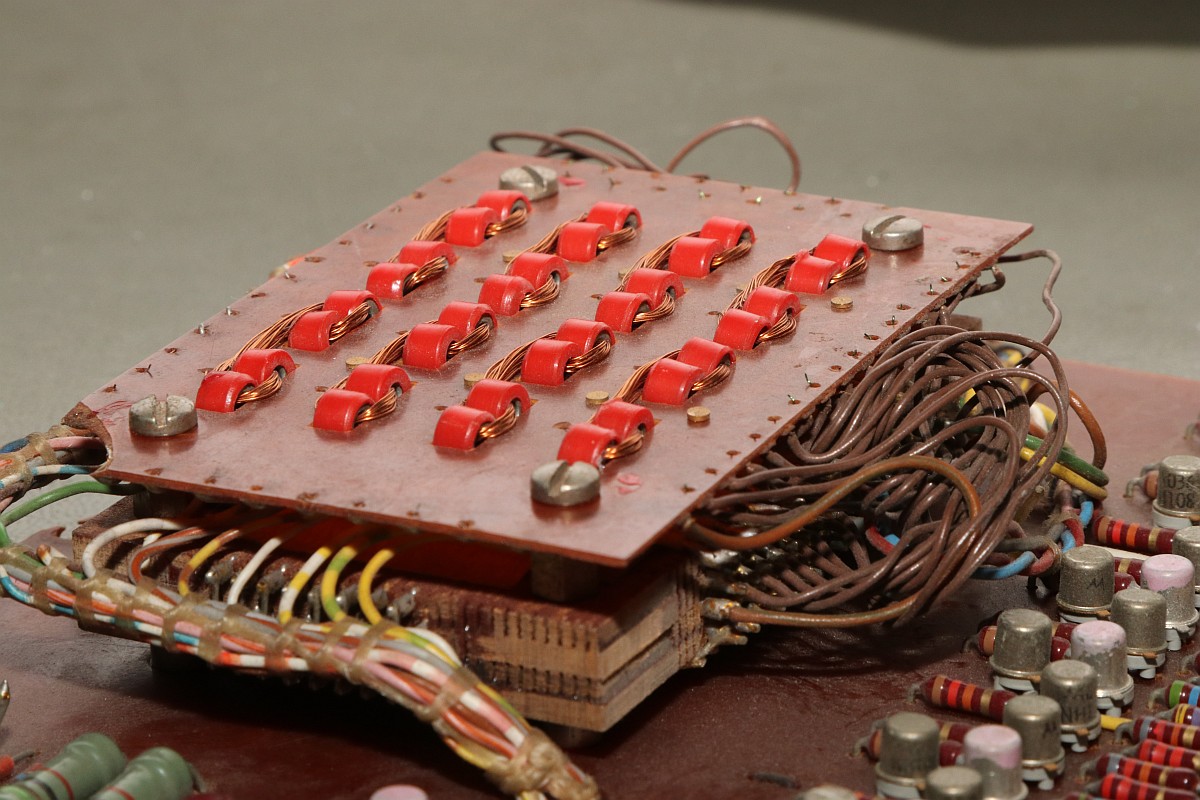

Was sich darin wohl verbergen mag?
![Wanderer Conti](img_conti/mainframe_11_tn.jpg)

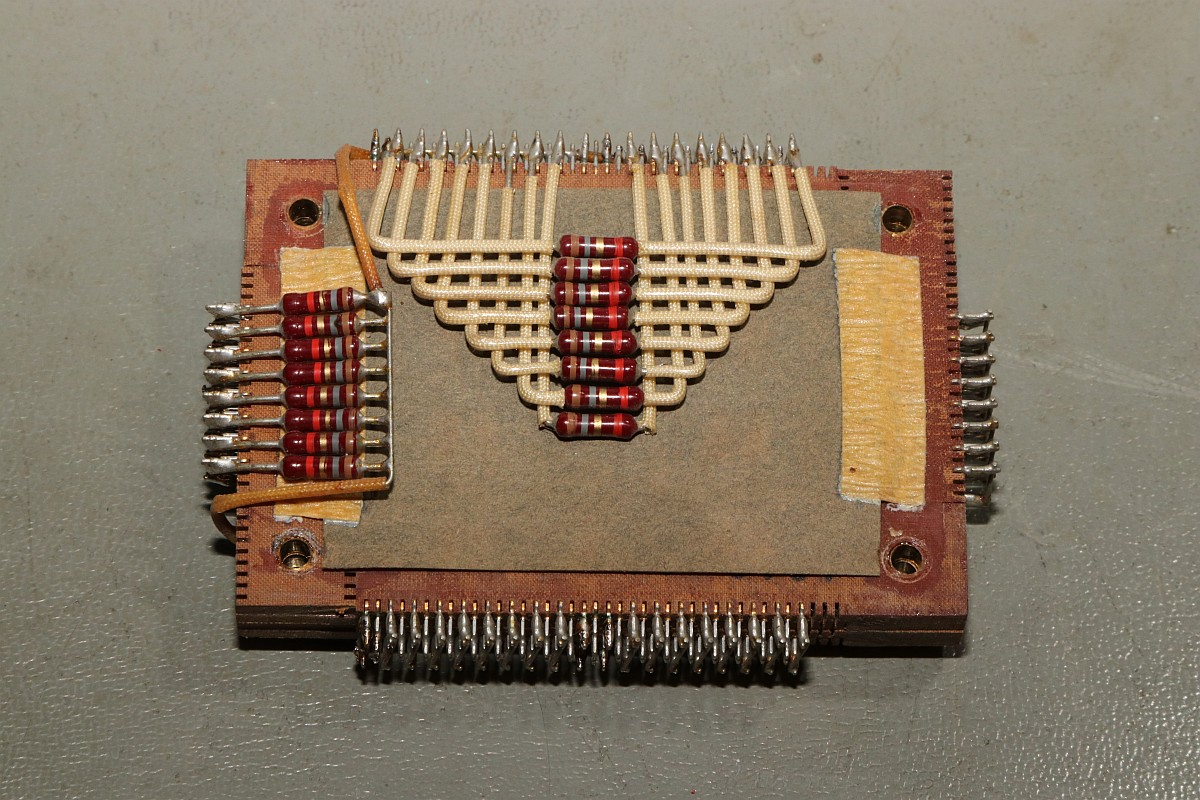

Der Kernspeicherblock extrahiert:
![Wanderer Conti](img_conti/mainframe_12_tn.jpg)

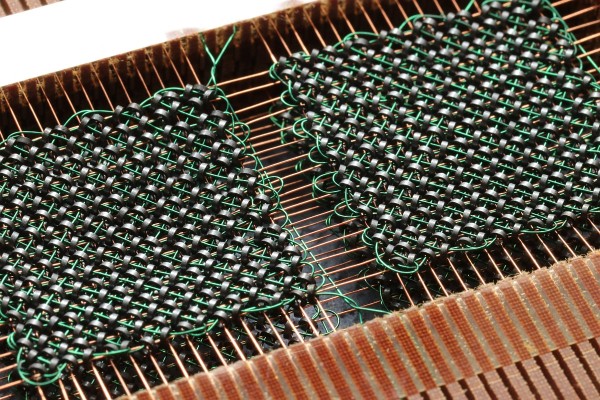

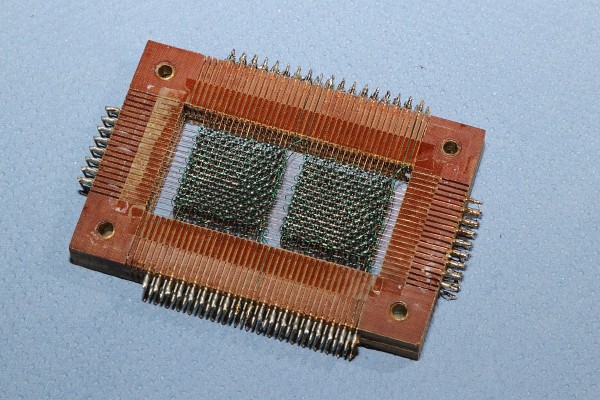

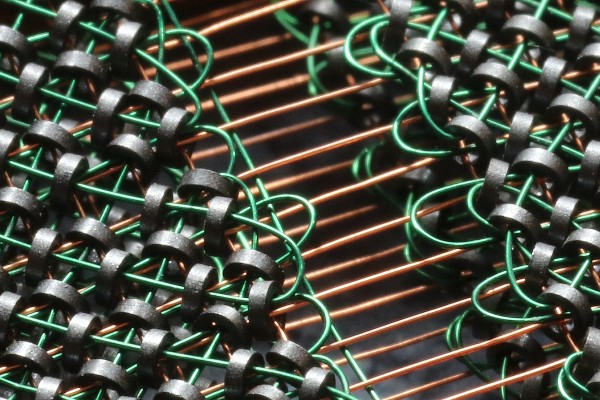

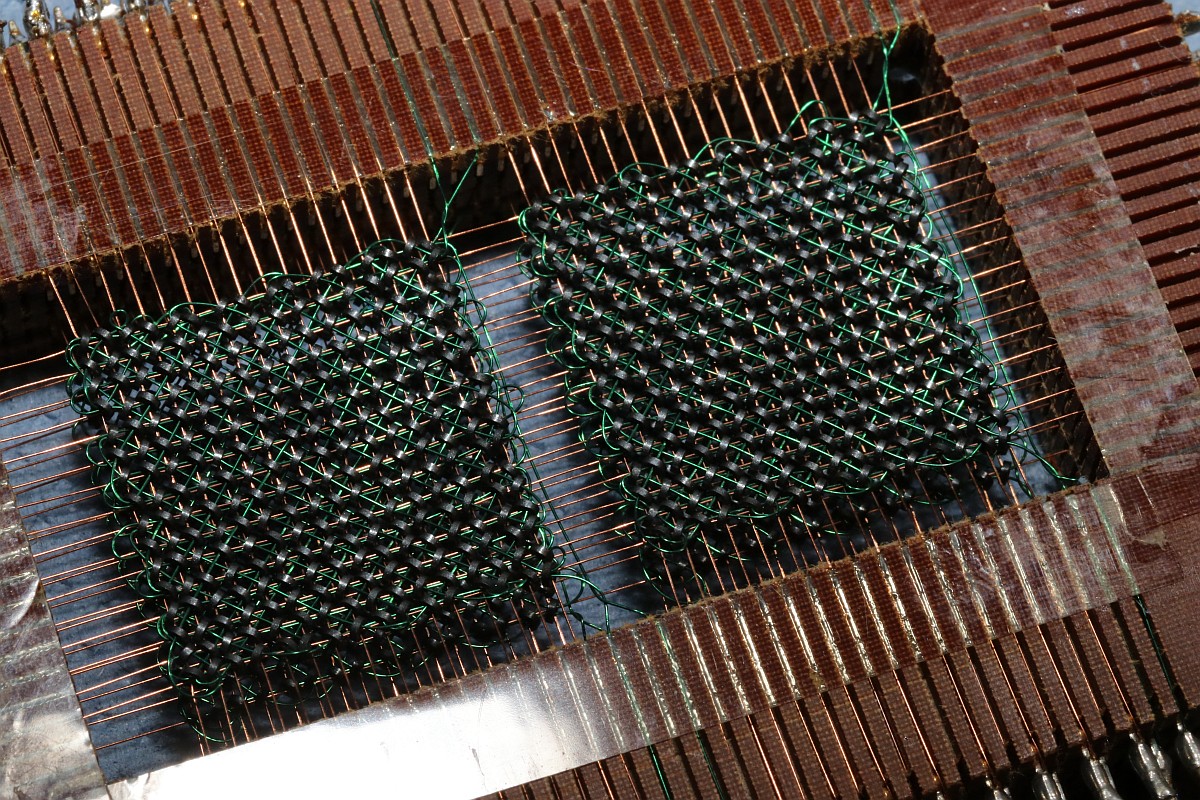

Der Kernspeicher des Systems bietet 1024 Kerne in zwei Ebenen, vier Blöcke mit jeweis 256 Kernen (16X16). Es gibt hier sowohl Leseleitungen als auch Inhibit - also vier Drähte durch jeden Kern!
![Wanderer Conti](img_conti/mainframe_13_tn.jpg)
![Wanderer Conti](img_conti/mainframe_14_tn.jpg)
![Wanderer Conti](img_conti/mainframe_15_tn.jpg)
![Wanderer Conti](img_conti/mainframe_16_tn.jpg)

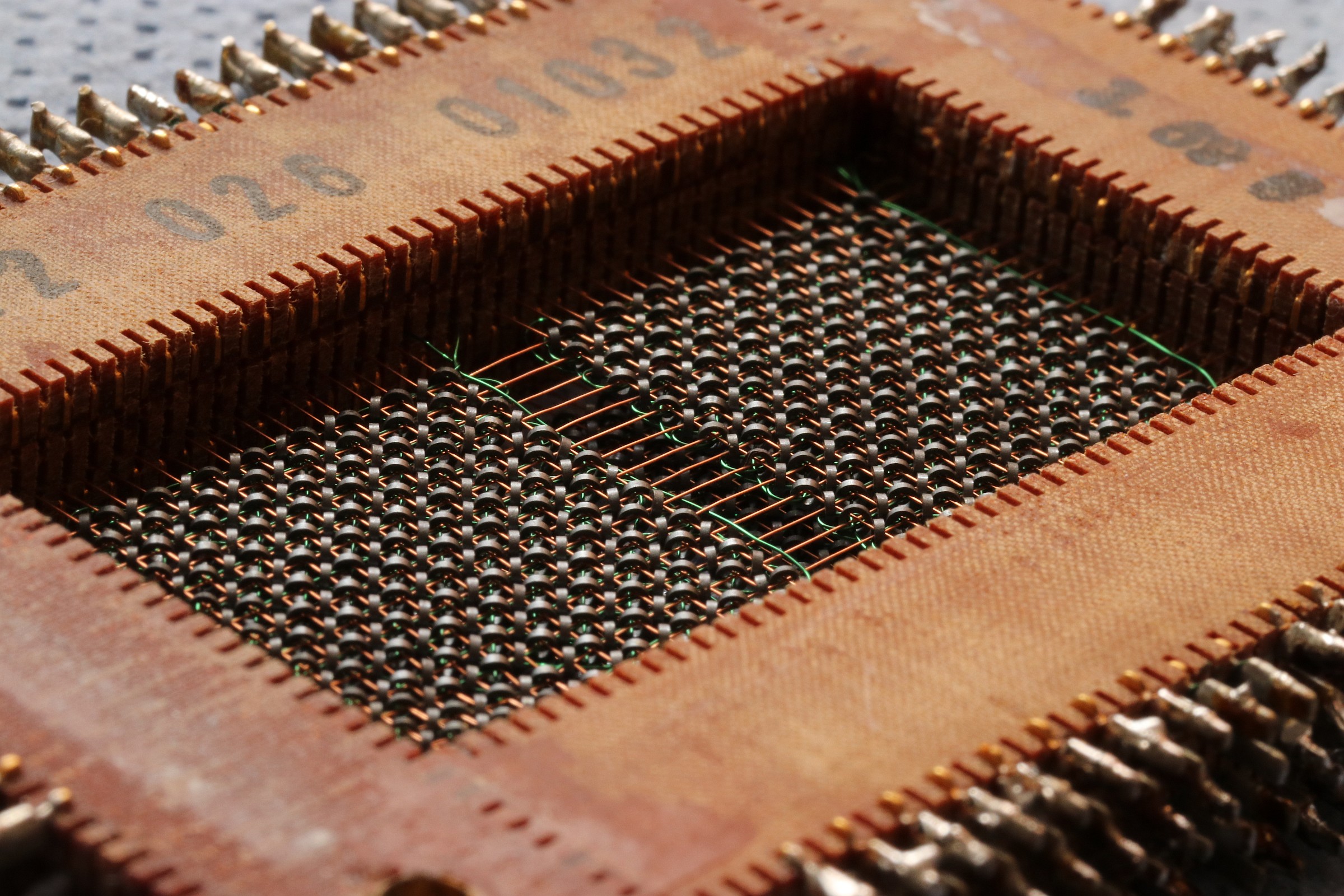

Hier noch mal der Kernspeicher in sehr hoher Auflösung:
![Wanderer Conti](img_conti/mainframe_17_tn.jpg)

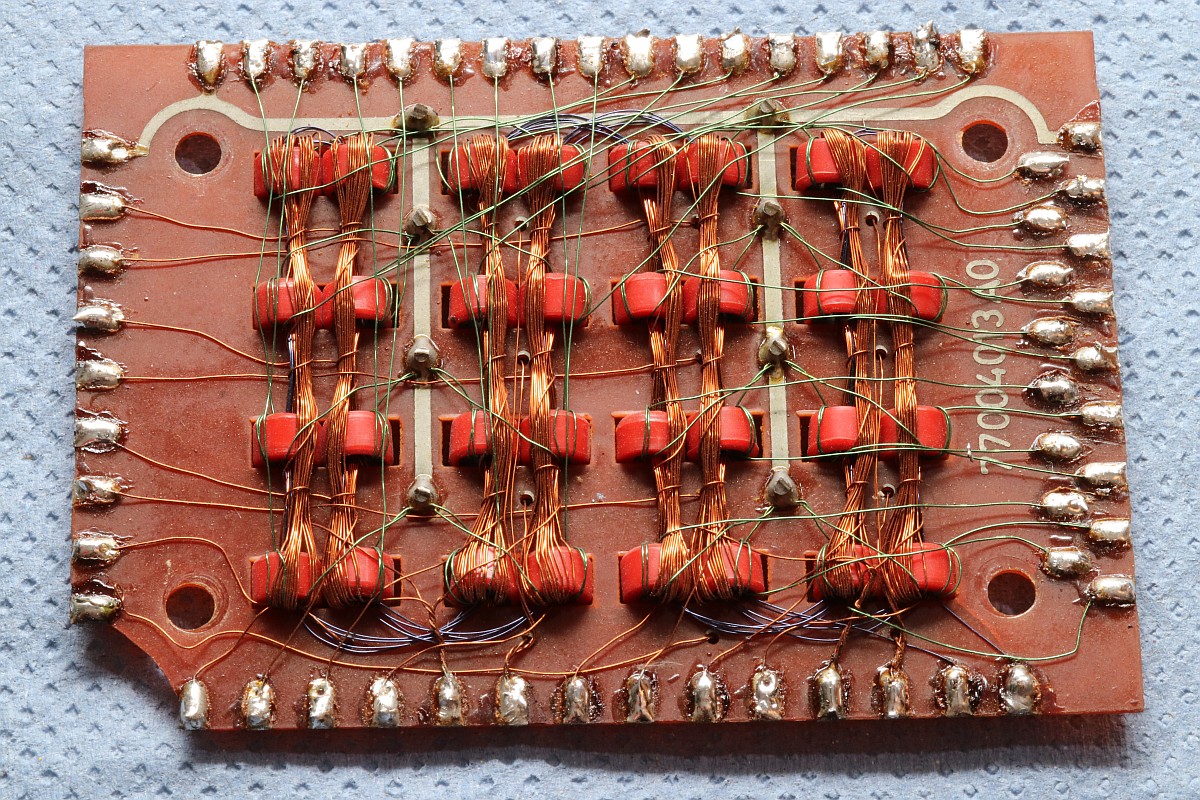

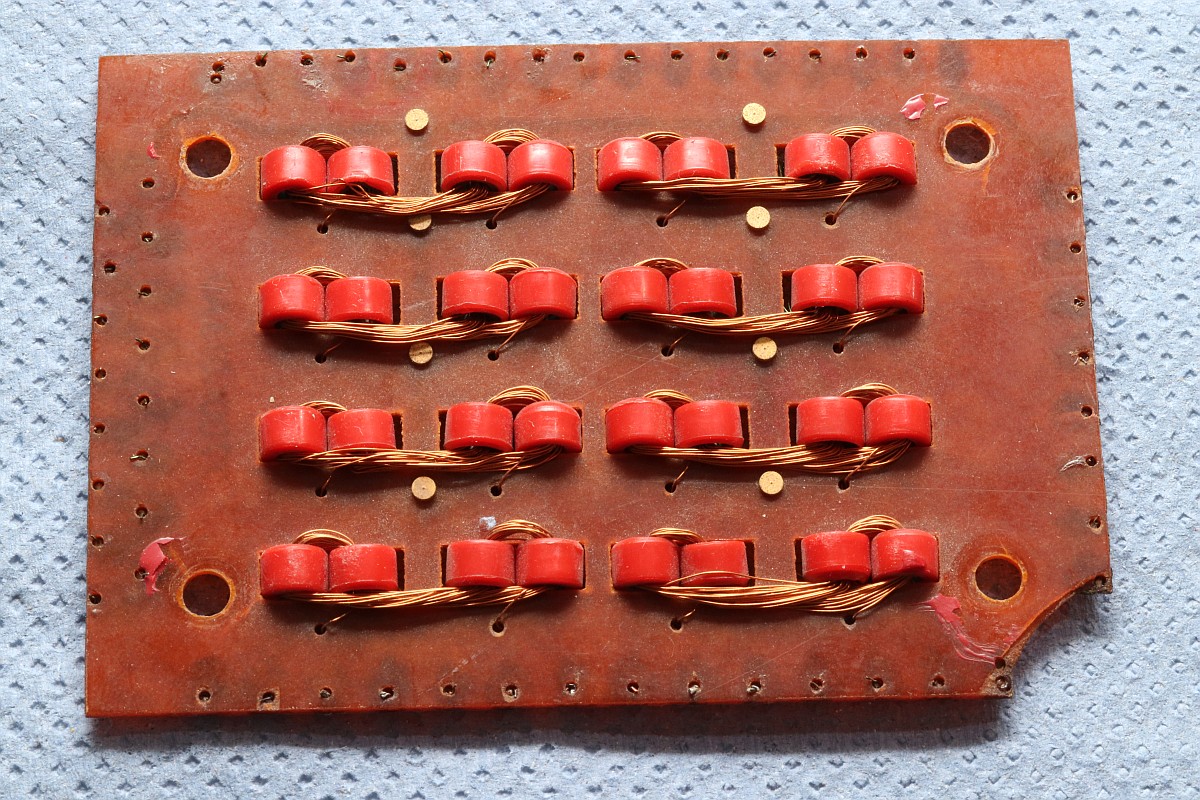

Die Platine auf der Oberseite des Kernspeichers ist übrigens kein richtiges Fädel-ROM, sondern eine ähnliche Konstruktion, um die darunter liegenden Kernspeicherstellen geschickt ansteuern zu können. So steht es zumindest in der extrem interessanten Dokumentation von Peter Haertel im rechenmaschinenlexikon.de Das "richtige" Fädelrom der Conti ist riesig und befindet sich auf einer der beiden weiteren Platinen (die ich nicht besitze...).
![Wanderer Conti](img_conti/mainframe_18_tn.jpg)
![Wanderer Conti](img_conti/mainframe_19_tn.jpg)

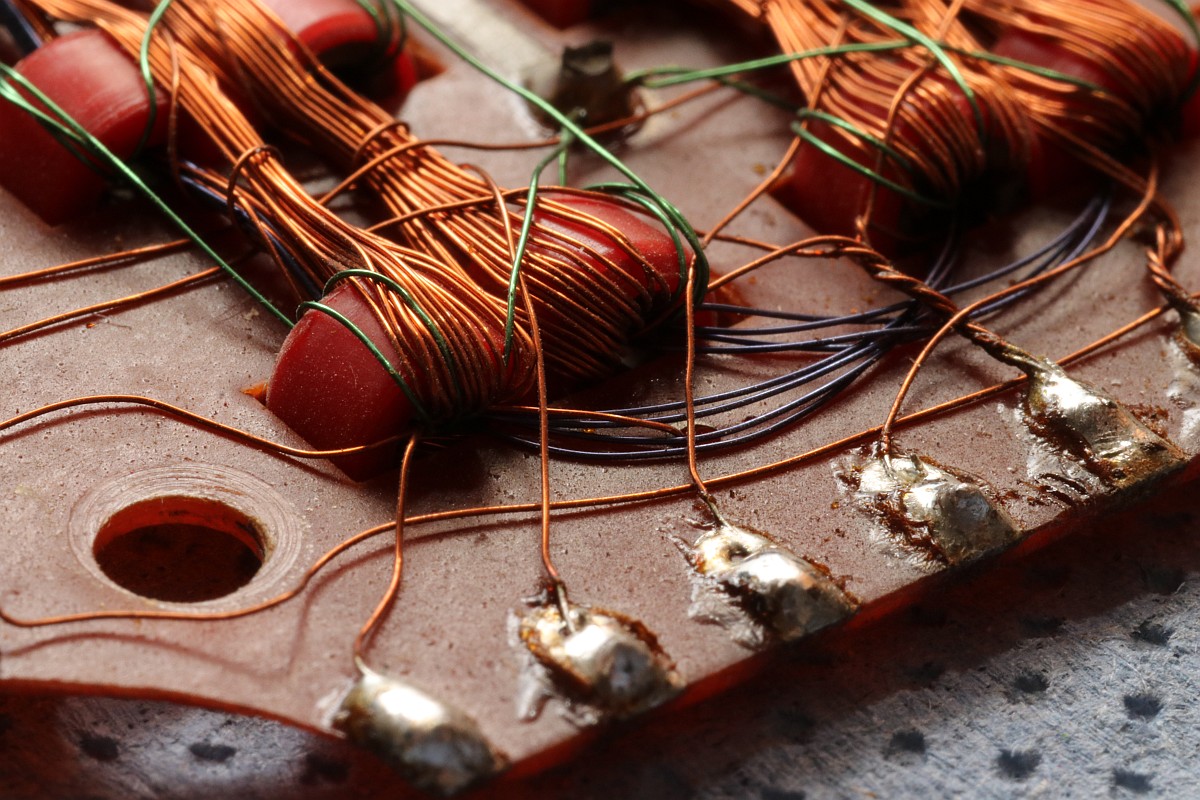

Alles handgelötet - da musste man schon extrem aufmerksam sein...
![Wanderer Conti](img_conti/mainframe_20_tn.jpg)

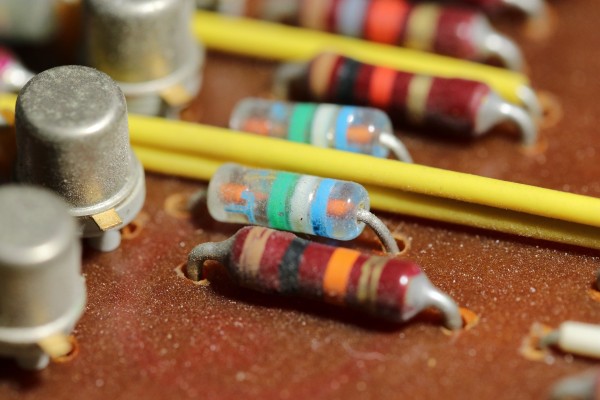

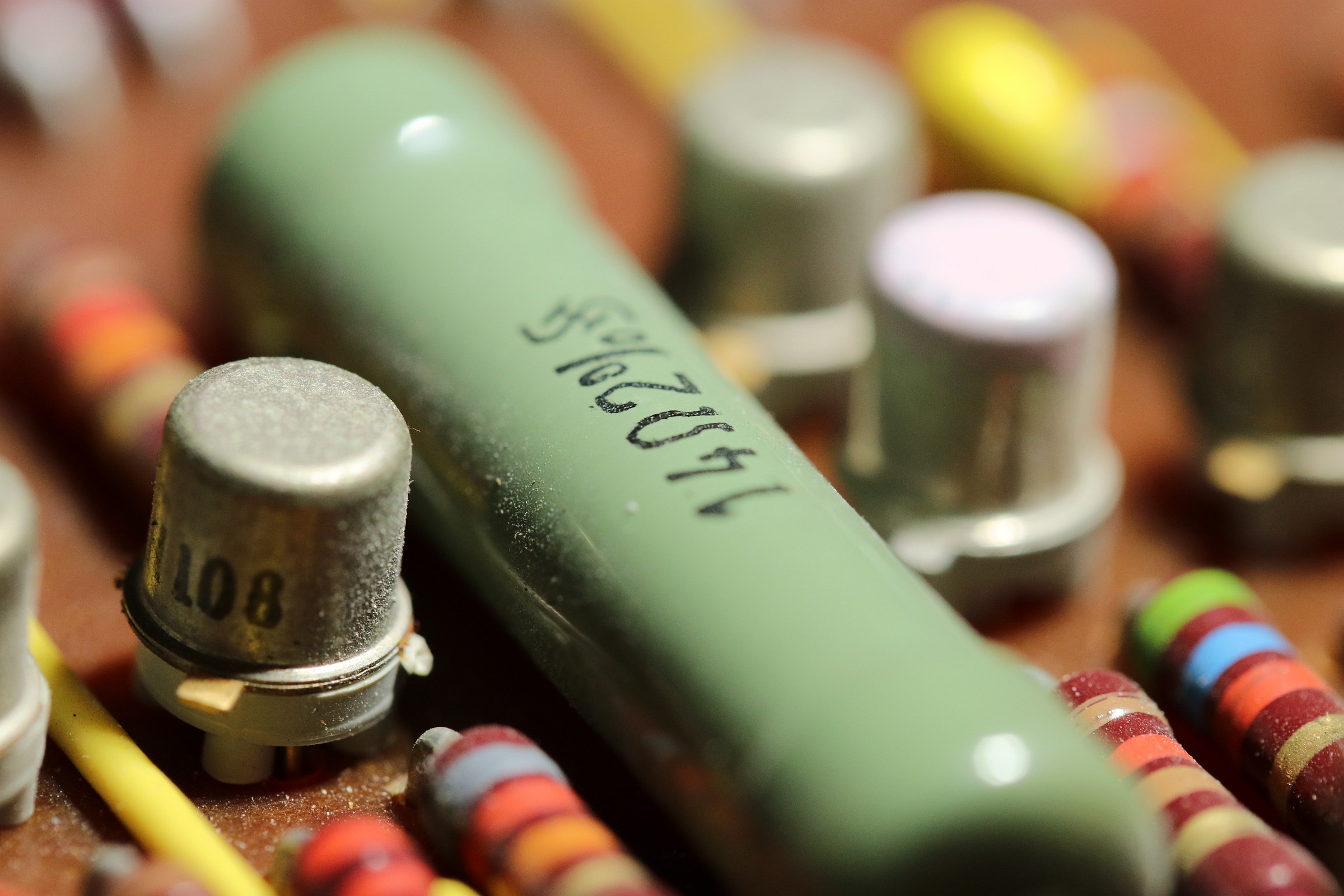

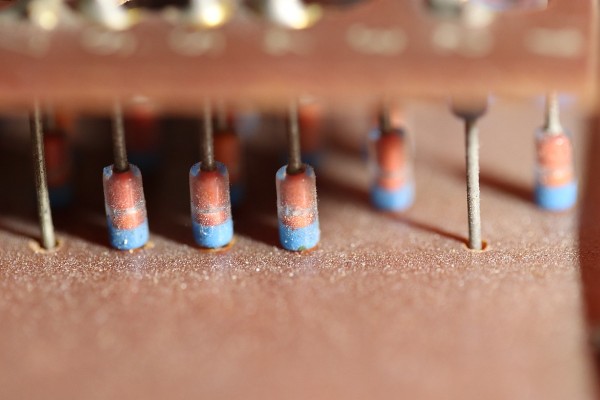

Zum Abschluss noch ein paar hochauflösende Elektro-Porn-Bilder...
![Wanderer Conti](img_conti/mainframe_21_tn.jpg)
![Wanderer Conti](img_conti/mainframe_22_tn.jpg)
![Wanderer Conti](img_conti/mainframe_23_tn.jpg)
|
