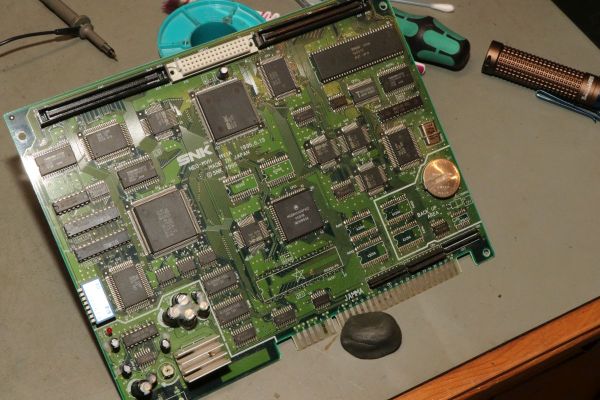

{MVS 2-Slot Board} Eigentlich nehme ich MVS-Motherboards nicht gerne... Die Erfolgsquote ist bei mir zu gering. Aber dieses hier startet einwandfrei und zeigt nur Grafikfehler. Es könnte reparabel sein. Es handelt sich um ein 2-Slot-Board MV2F:

MVS 2-Slot Board

Die Steckverbinder sind schon etwas verbogen, aber das ist nicht die Ursache. Das Verhalten ist bei beiden Slots gleich.

MVS 2-Slot Board

Es fällt zuerst nicht so auf, aber alle Sprites haben jede zweite Spalte Pause...

MVS 2-Slot Board

Das Spielfeld ist sehr gestreift. Außerdem fehlen hier dann auch großflächige Farbinformationen.

MVS 2-Slot Board

Senkrechte Streifen... MVS arbeitet mit zwei alternierenden Line Buffern. NEO-B1 kümmert sich darum.

MVS 2-Slot Board

So sieht der Bursche aus: lässt sich auch auslöten und ersetzen, aber wer will das schon? Die Sprite-Daten GAD0..3 sehen gut aus. Bei GBD1 und GBD2 sieht es nicht so gut aus. Kein Wunder, wenn die Sprites nicht so tun, wie sie sollen.

MVS 2-Slot Board

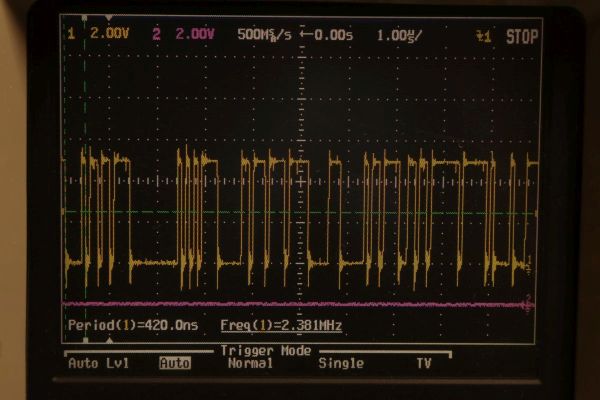

Gute Sprite-Daten:

MVS 2-Slot Board

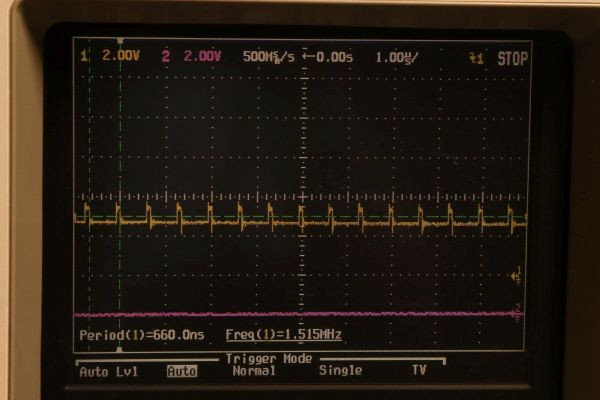

Nicht so gute Sprite-Daten:

MVS 2-Slot Board

Jetzt gilt es rauszufinden, wer diese Daten erzeugt. Gottseidank ist NEO-B1 nur der Empfänger. Der Sender ist NEO-ZMC2. der ist deutlich handlicher zu löten.

MVS 2-Slot Board

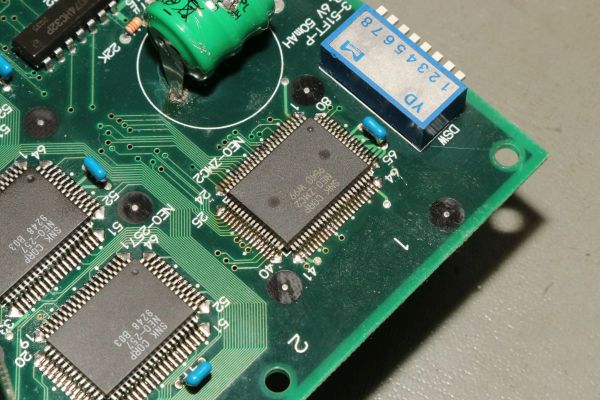

ZMC2 sitzt im oberen linken Eck:

MVS 2-Slot Board

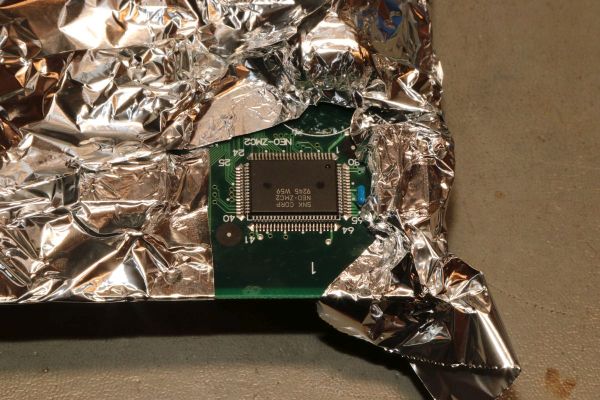

Zum Auslöten mit Heißluft empfiehlt es sich, die umliegenden Bauteile abzudecken.

MVS 2-Slot Board

Dann geht das völlig Zerstörungsfrei:

MVS 2-Slot Board

Erinnert sich noch wer an meine verbohrte MVS-Platine? Die übelste Grotte taugt immerhin als Ersatzteilspender.

MVS 2-Slot Board

Die Organtransplantation ist gelungen:

MVS 2-Slot Board

Und schon ist die Grafik wieder völlig Streifenfrei!

MVS 2-Slot Board

MVS 2-Slot Board

MVS 2-Slot Board

Hier noch mal das 2-Slot-Board in hochauflösender Pracht:

MVS 2-Slot Board

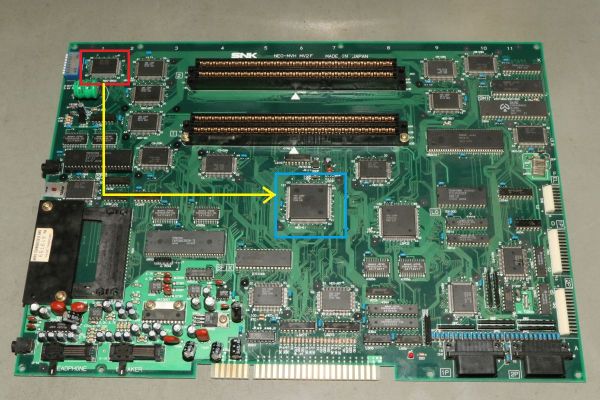

ZMC2 füttert B1:

MVS 2-Slot Board

Herzlichen Dank an NEO GEO Development Wiki für die vielen wichtigen technischen informationen zum NEO-GEO-System!
