{Kupferdeckel selber bauen} Wer Dampfkessel aus Kupfer selber bauen möchte, braucht natürlich auch passende Deckel. Diese kann man sich für teures Geld im einschlägigen Fachhandel kaufen oder selber herstellen. Ich habe mir in der Elektrobucht Kupferrundlinge (0,7mm Dicke) mit passendem Durchmesser gekauft. Danach habe ich diese ausgeglüht und auf der Drehbank in die gewünschte Form gebracht. Das geht schneller und einfacher, als man zuerst denken mag.

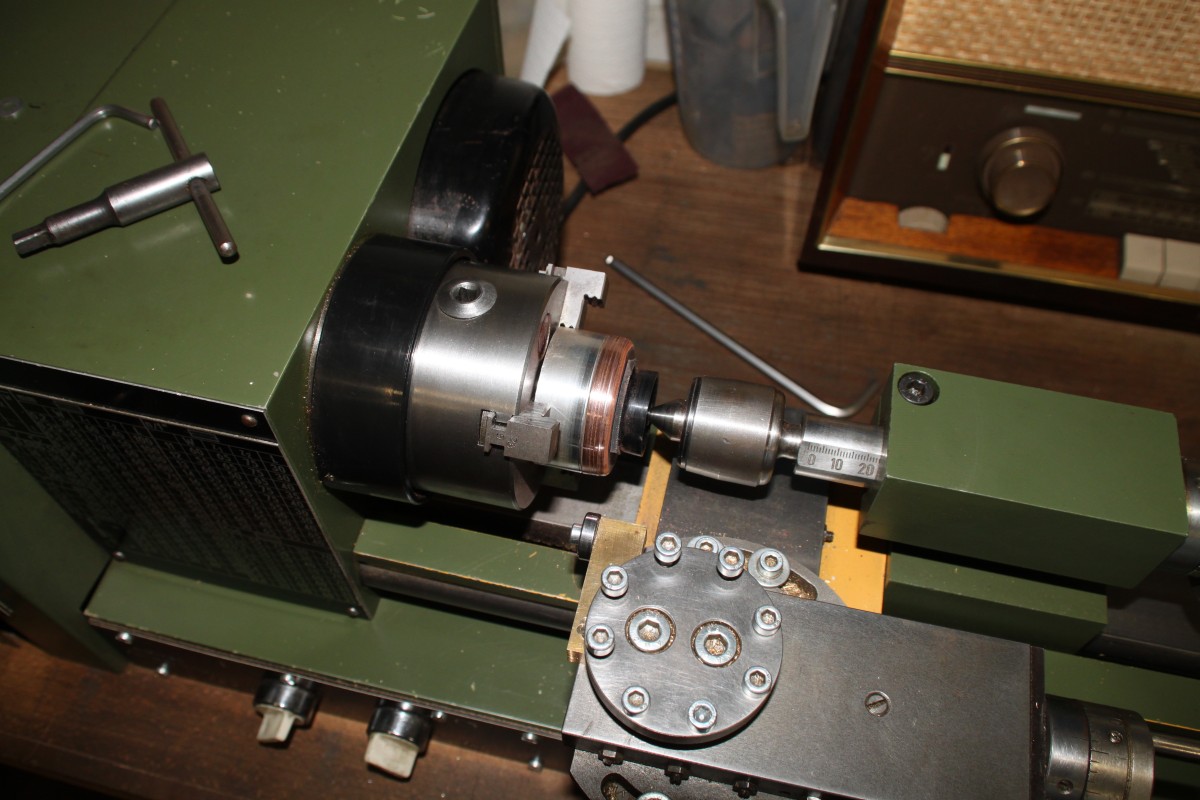

Drehbank

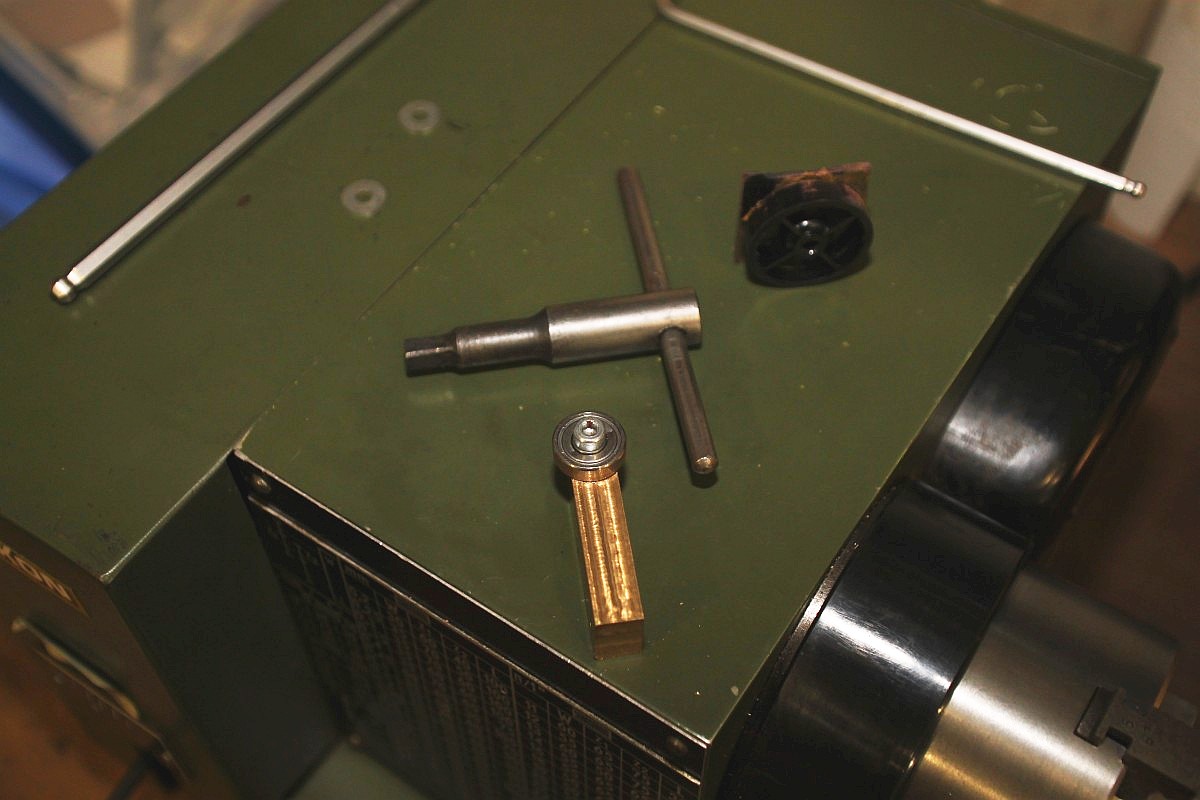

Werkzeug

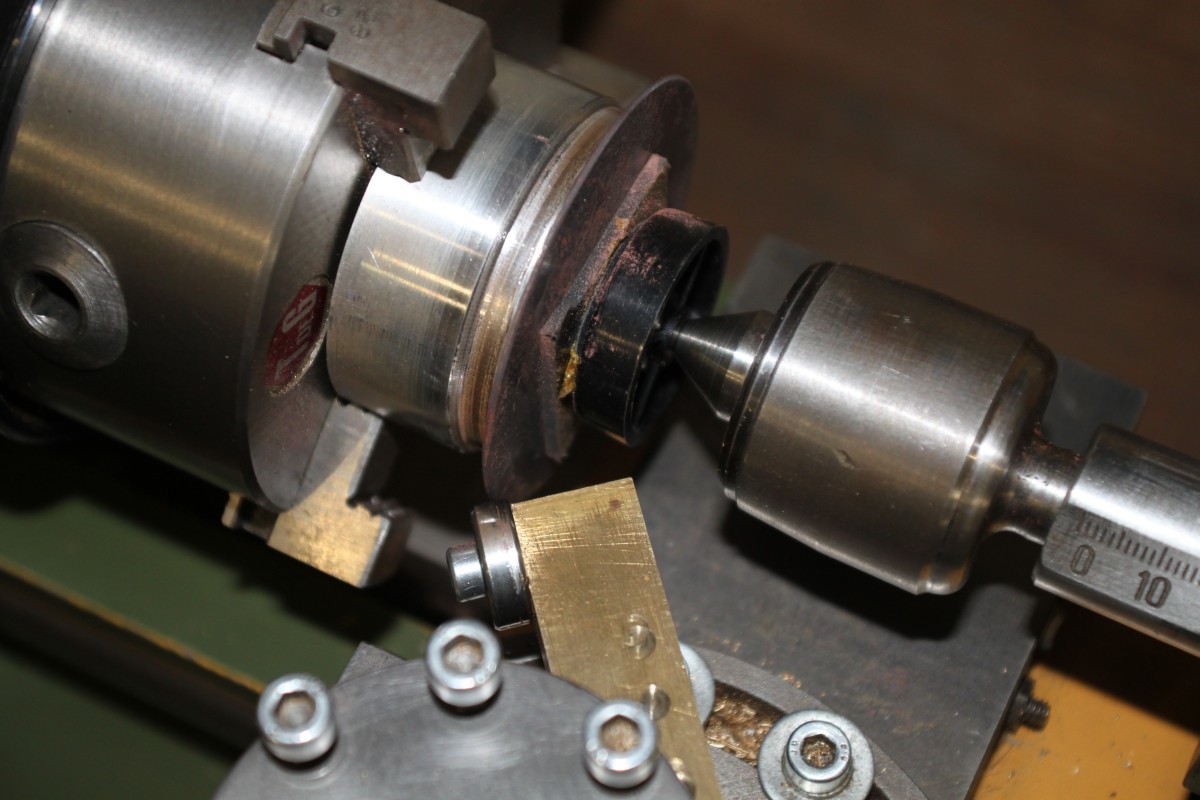

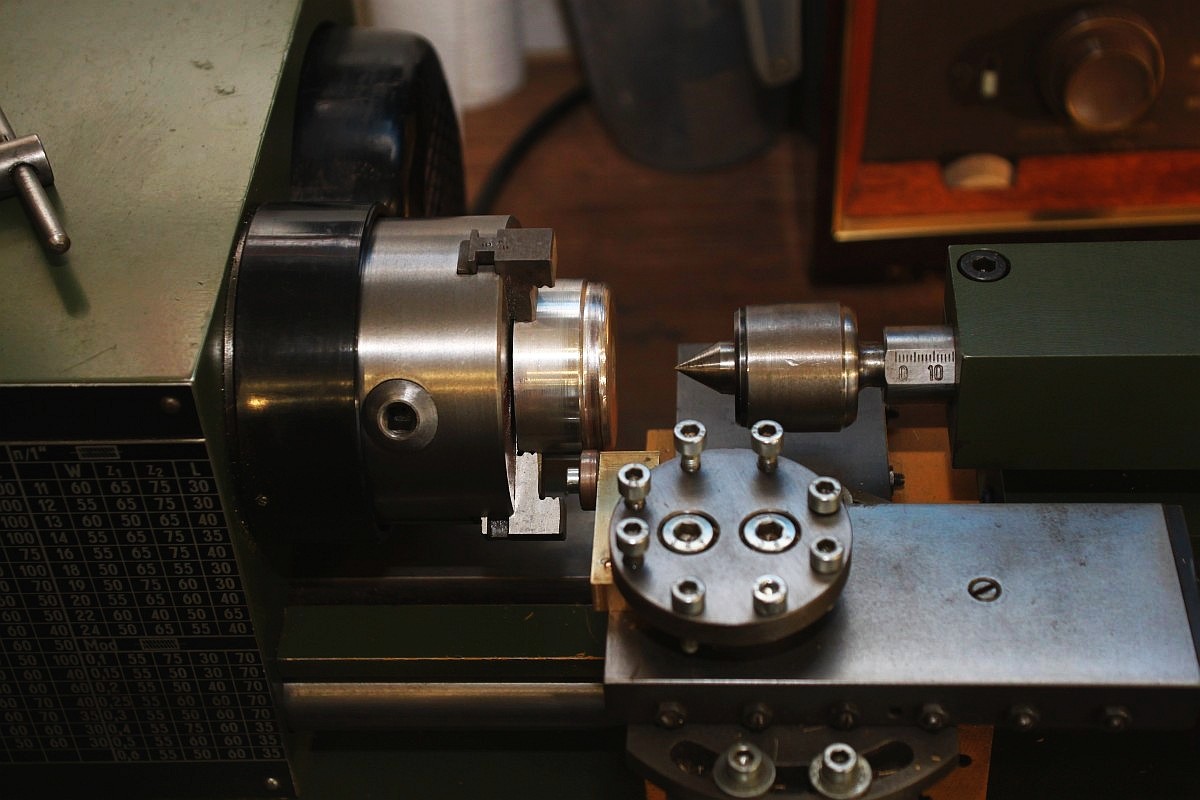

{Montage} Auf den Alustempel wird dann mittels eines zweckentfremdeten Gehäusfußes mit selbstklebender Gummiplatte das flache Kupferblech mittig zentriert und fixiert:

Einspannen..

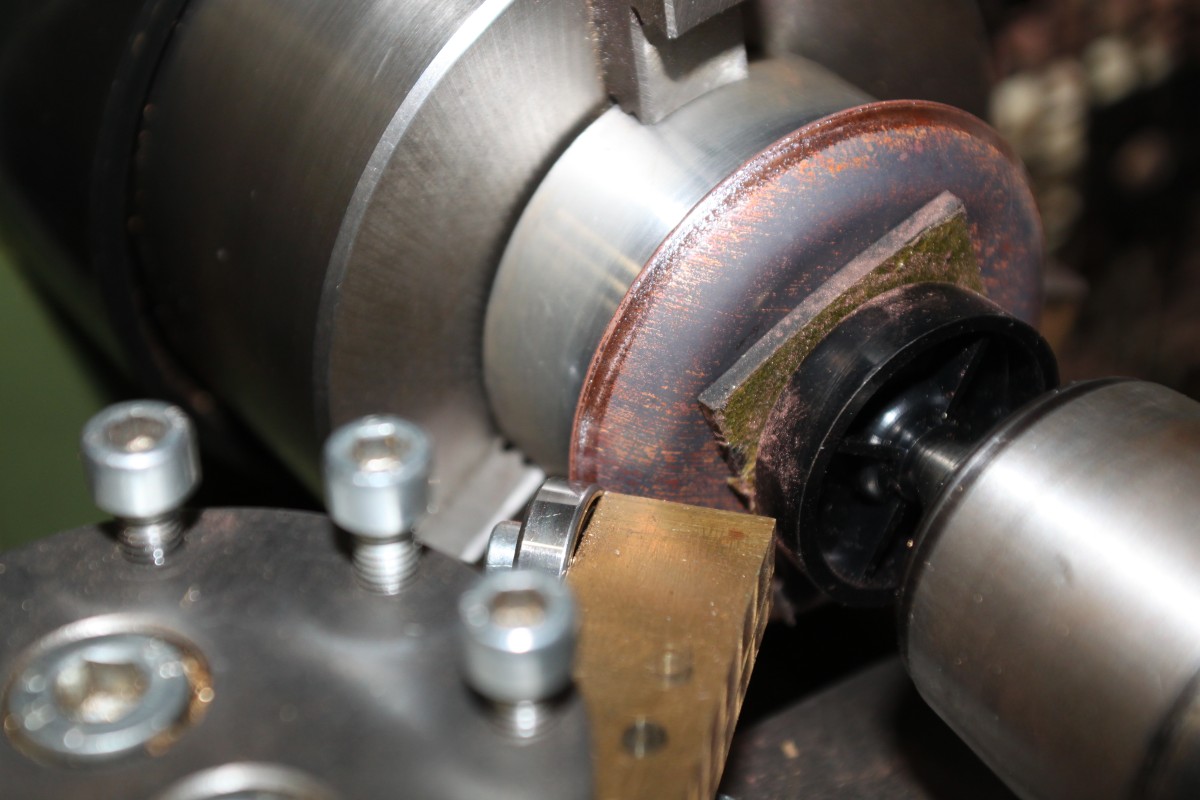

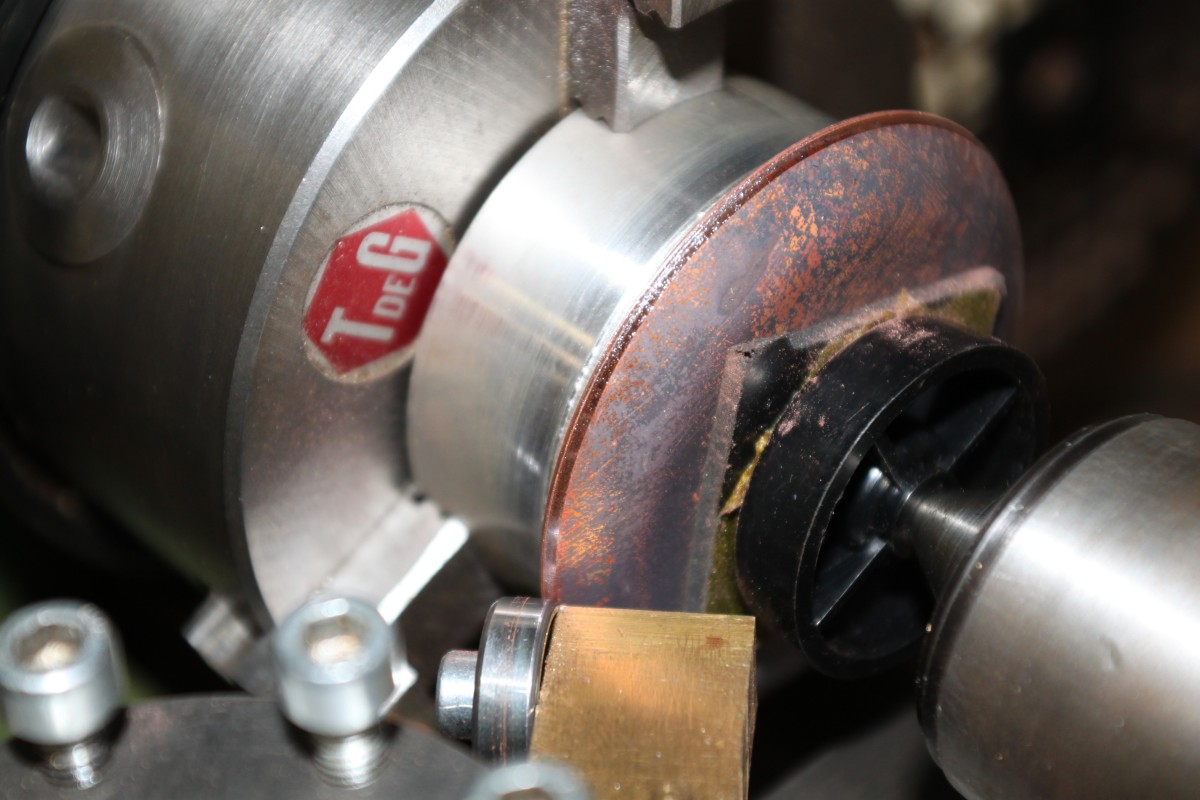

Die Drehmaschine läuft natürlich während des Prozesses langsam. Hier sieht man, wie das Kugellager die äußere Kante bereits leicht umgebogen hat, das Blech bekommt langsam seine Form...

Umbiegen

Weiter umbiegen

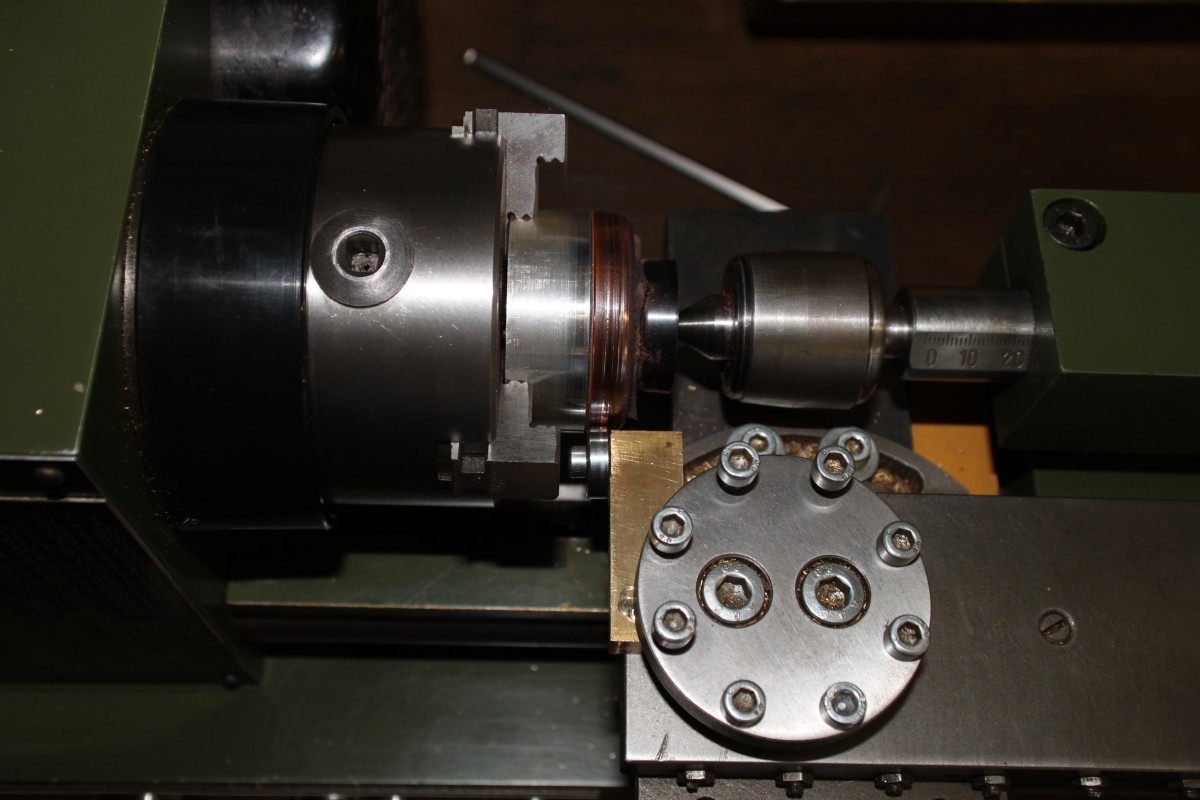

{Anrollen} Man muss aufpassen, dass man nicht zu viel Druck auf das weiche Kupfer ausübt, denn man kann das Blech auch ganz leicht radial abquetschen... Hier ist das Kupferblech bereits vollständig über den Radius gezogen, jetzt muss das Kugellager in Parallellage umgespannt werden...

Drehbank

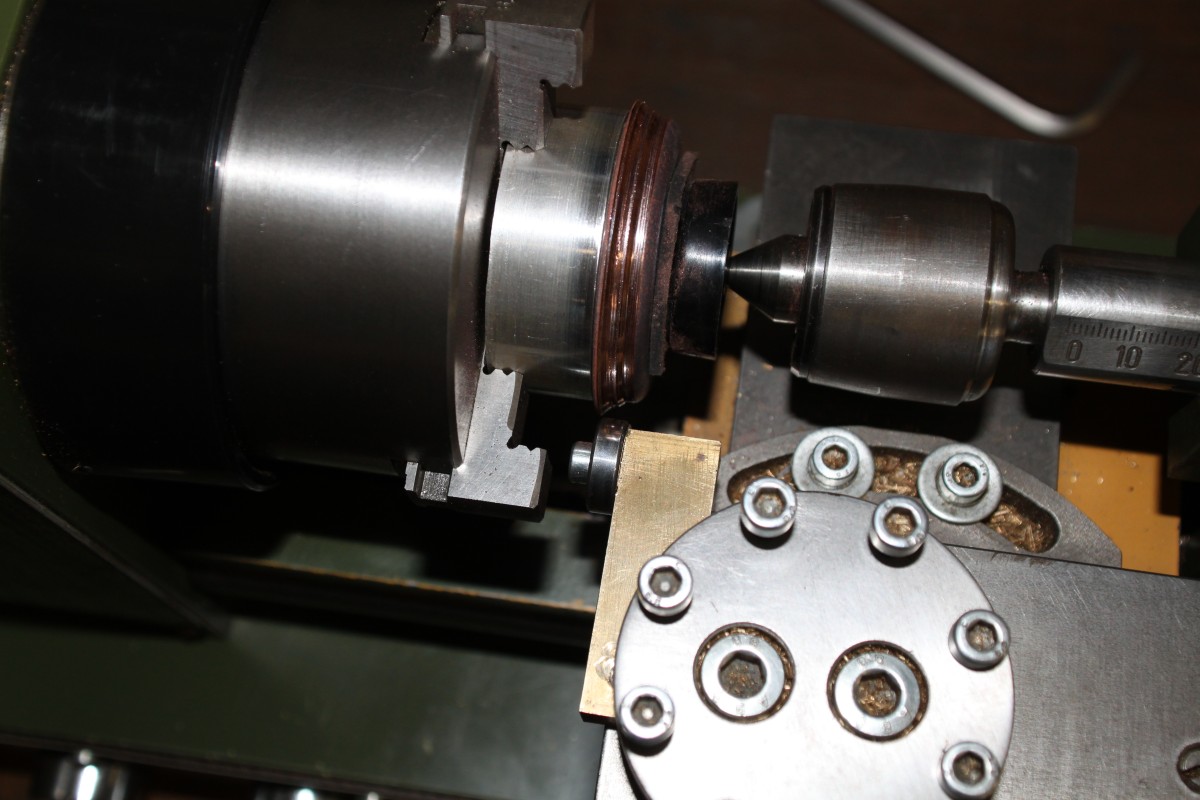

...und umgespannt...

Werkzeug

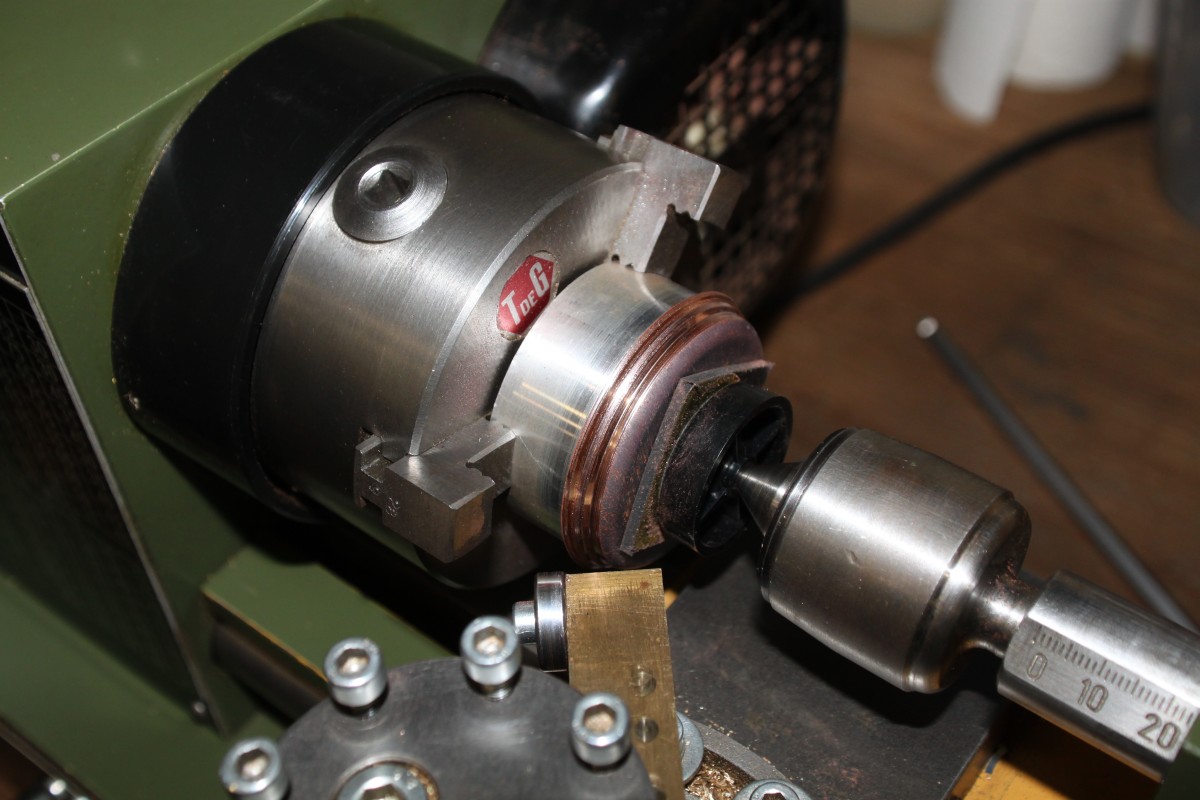

{Ergebnis} Fast fertig, jetzt noch die Feinheiten...

Einspannen..

Umbiegen

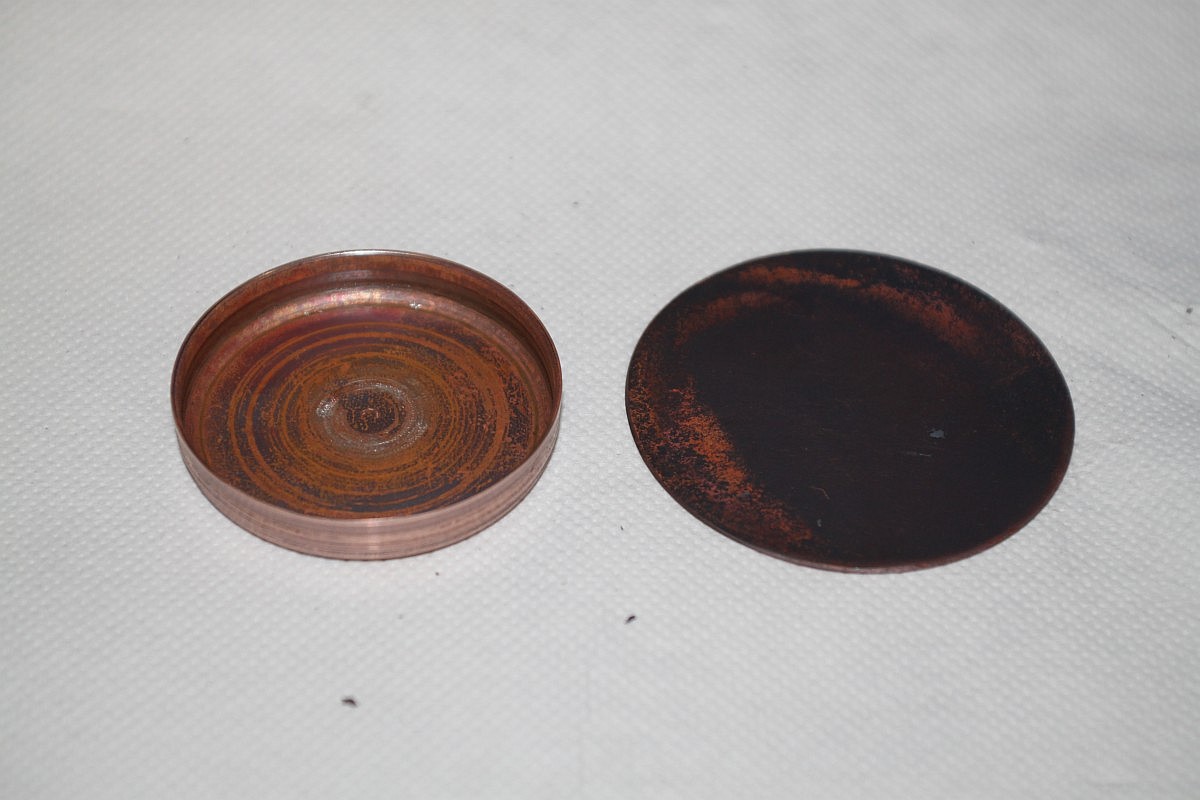

Vorher / Nachher, eigentlich ganz einfach... Ausgeglühtes Kupfer ist erstaunlich biegsam...

Weiter umbiegen
