20.06.2025

{Highschool Graffity Mikie} Hier mal wieder eine Reparatur, die mich echt fordert: Mikie, ein komisches Spiel mit schlechter Grafik, fragwürdigem Gameplay - aber immerhin von Konami...

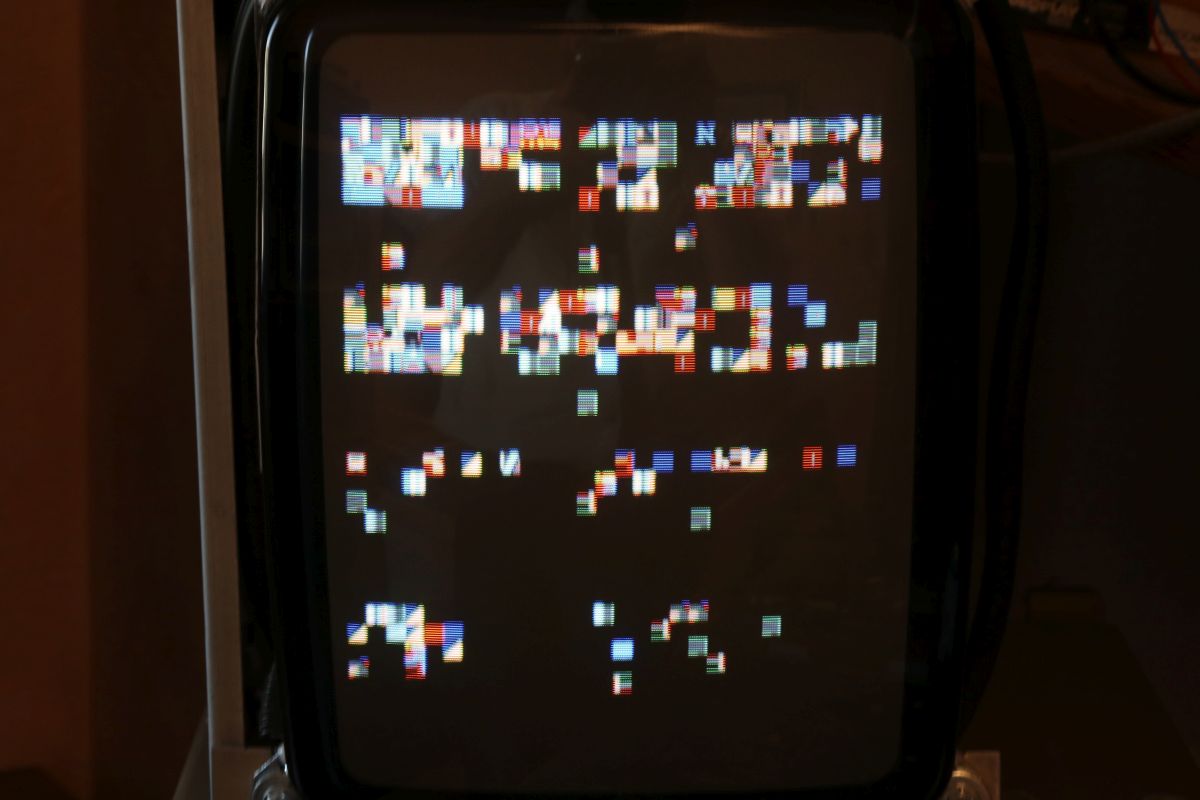

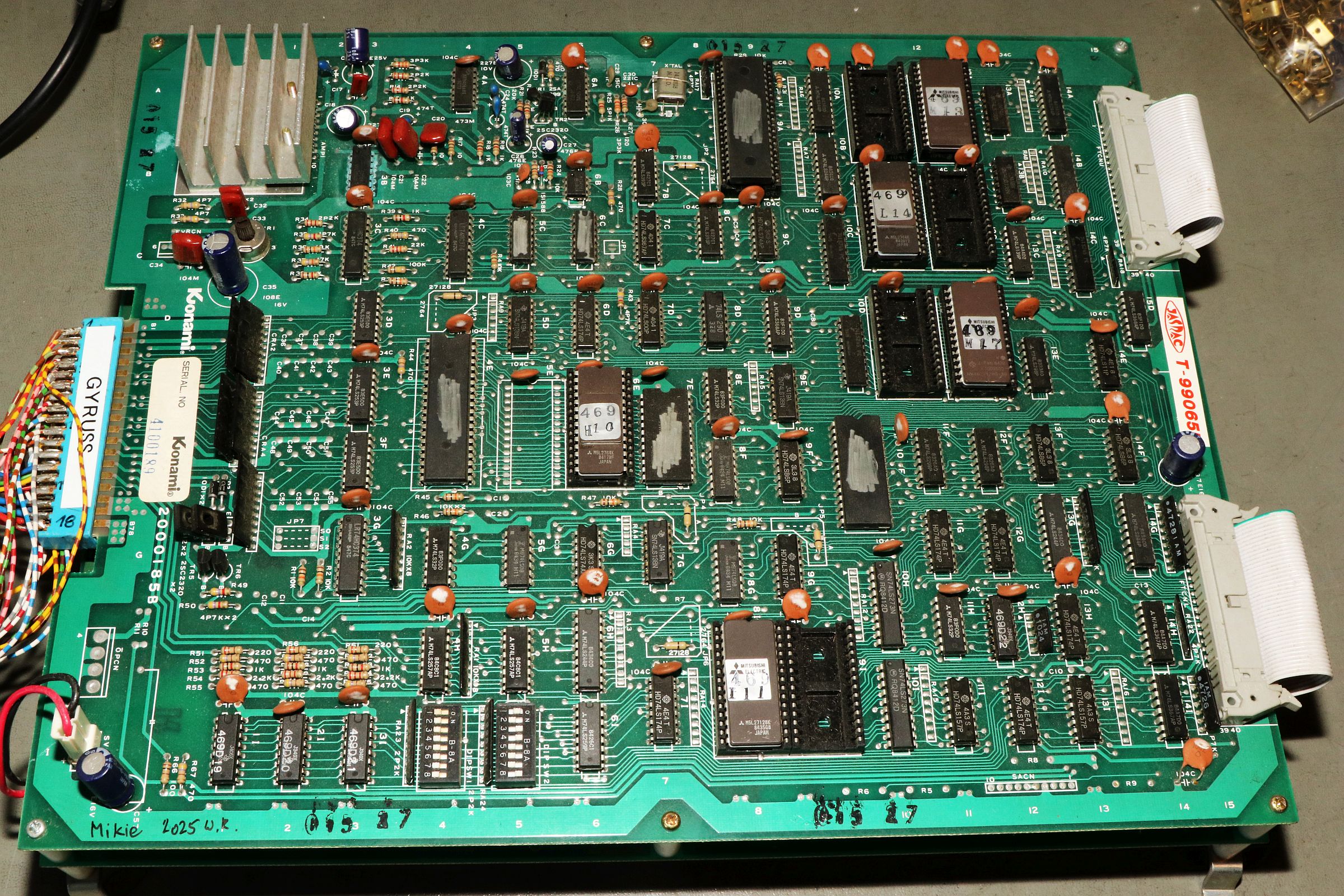

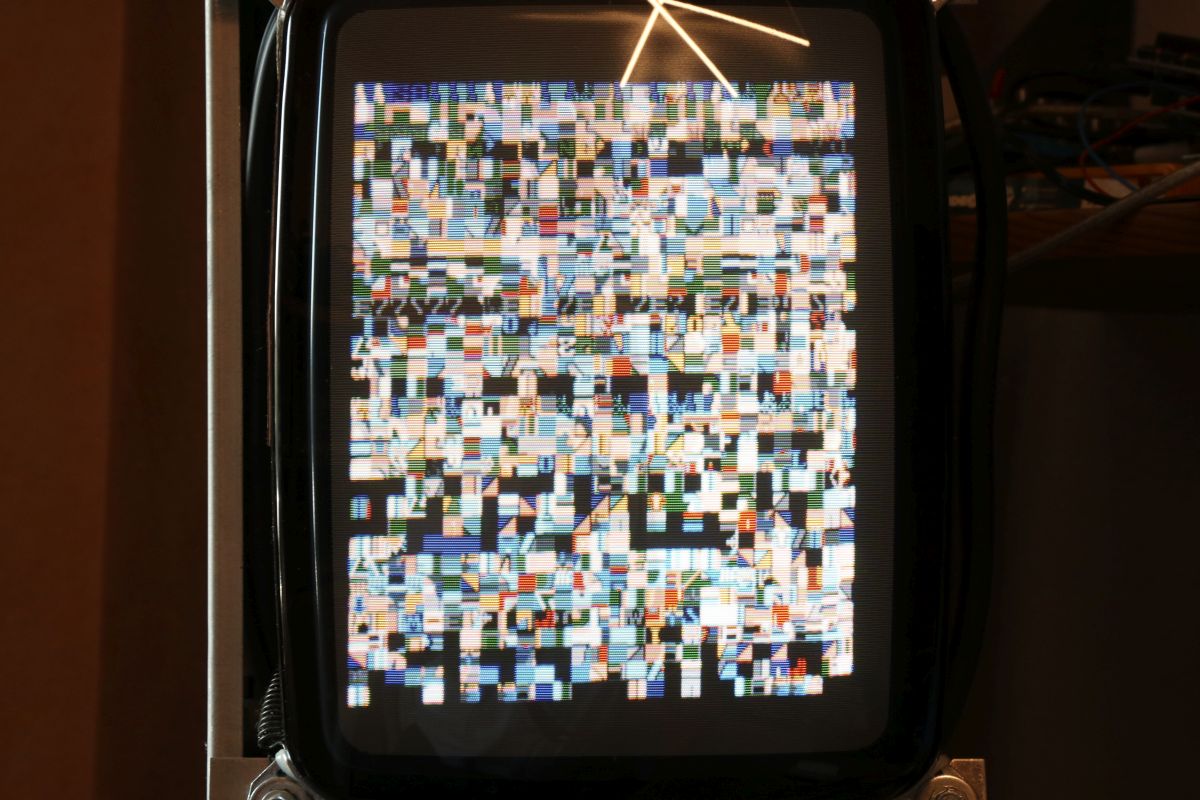

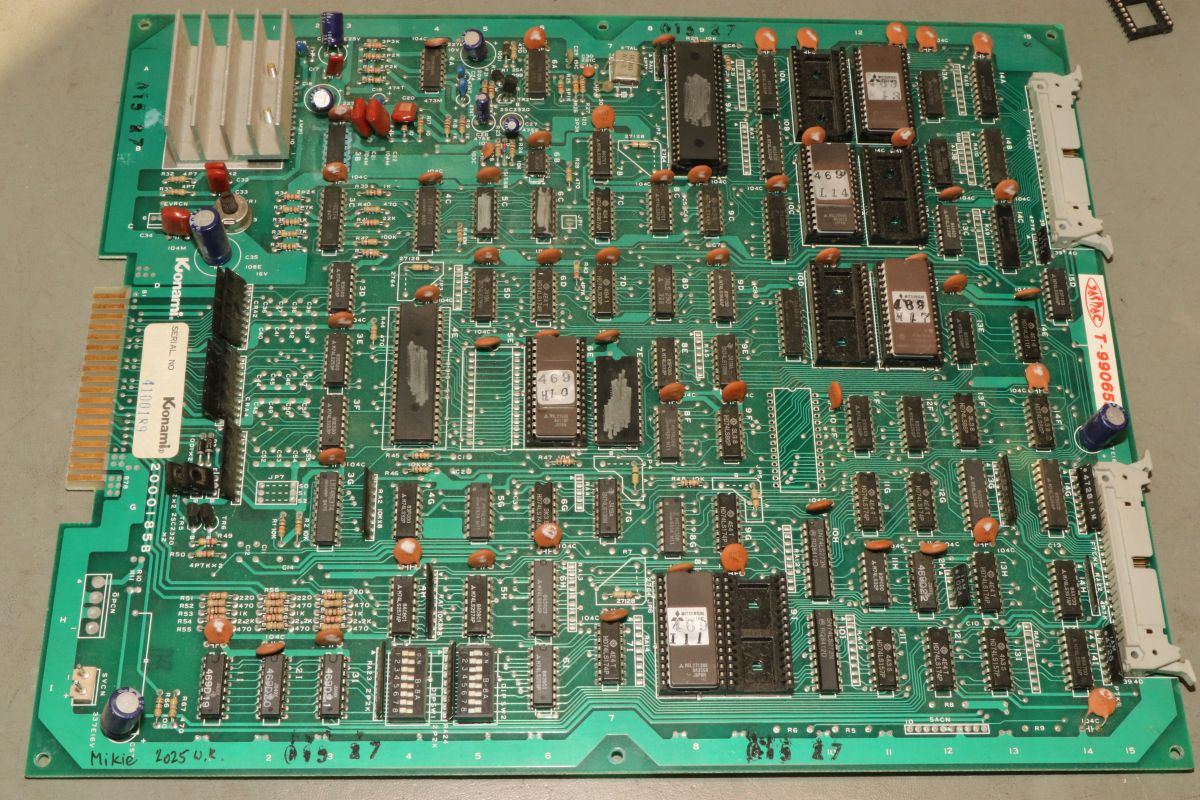

Auch wenn die PCBs noch so gut aussehen, es tut sich fast nichts. Immerhin sind die wirren Zeichen nicht statisch, irgendwas macht die CPU schon.

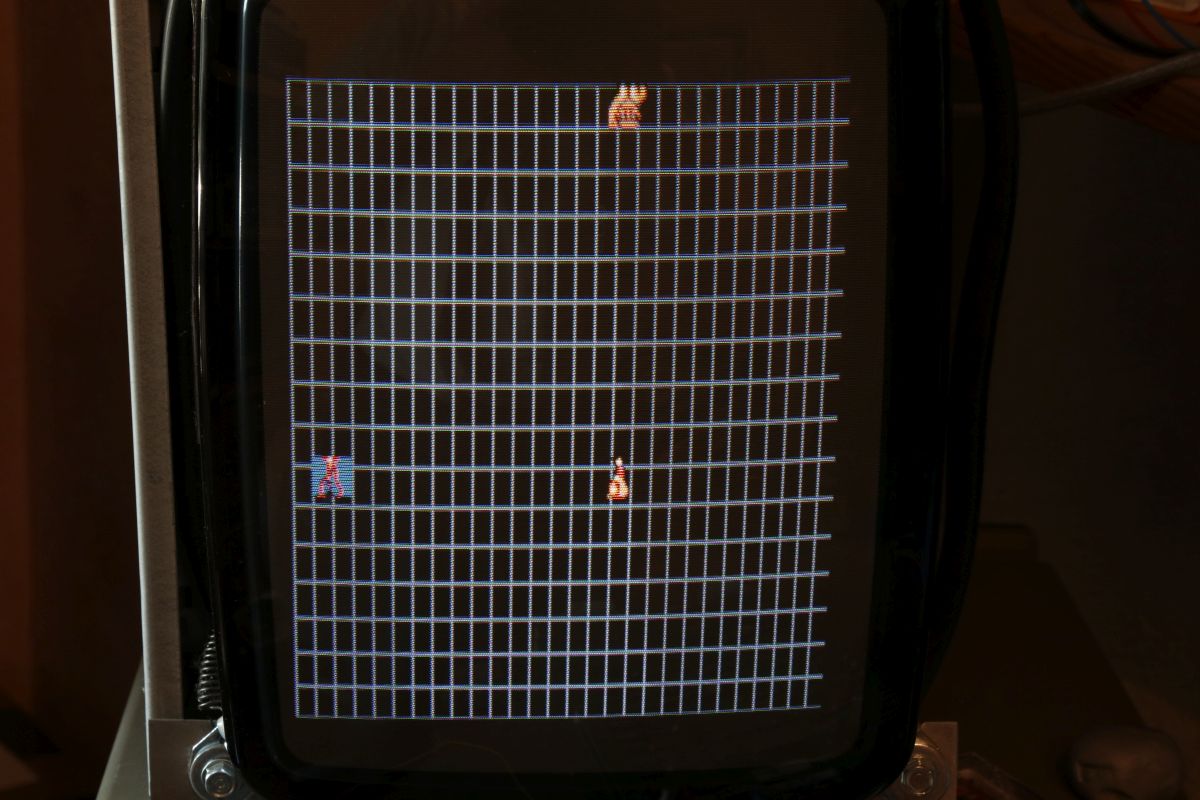

Manchmal sieht es sogar richtig gewollt aus...

Und mit zunehmender Erwärmung zeigt sich dann schon mal ein Hinweis auf den möglichen Fehler:

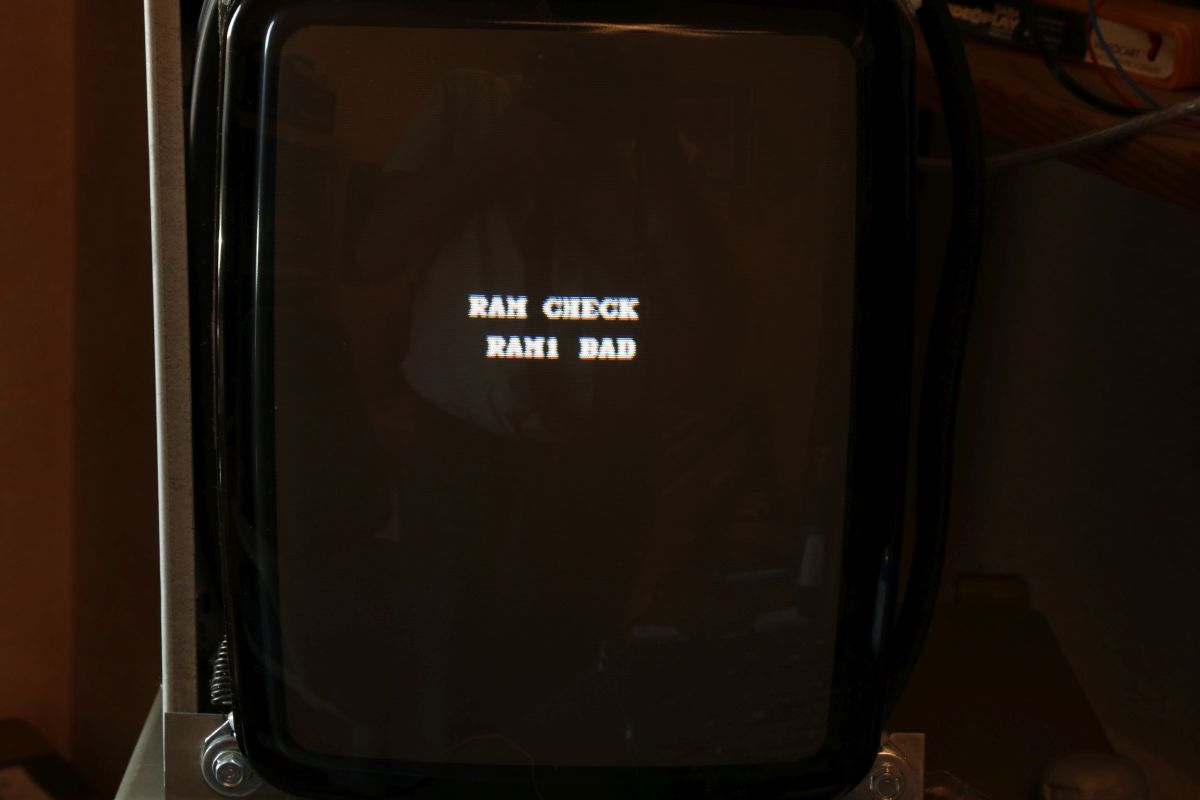

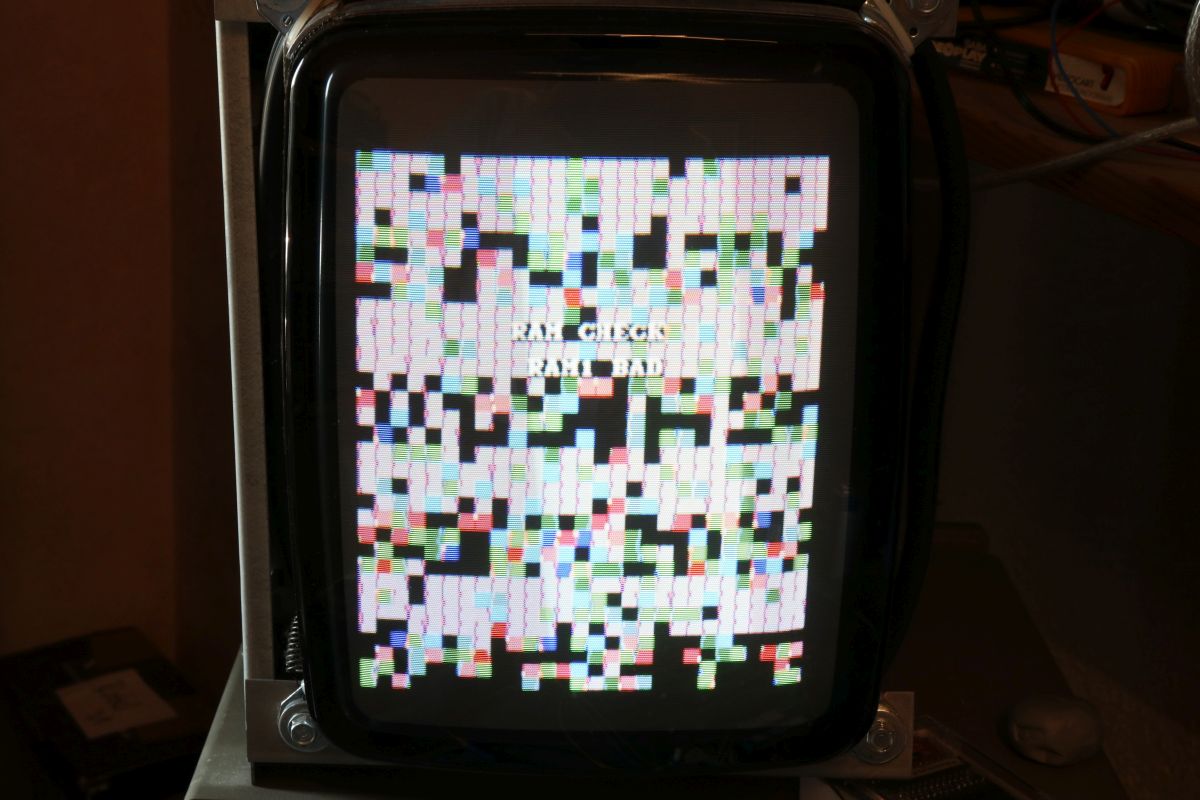

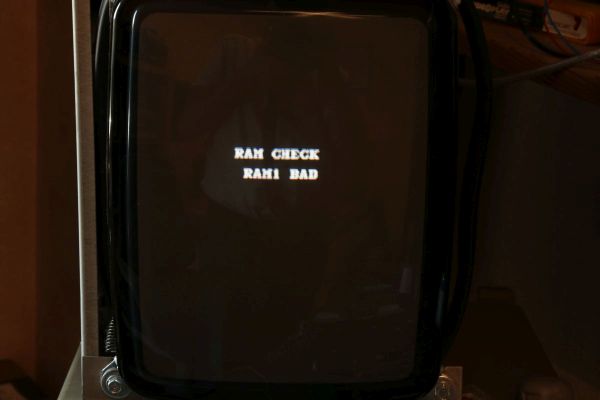

Zuweilen ist die Botschaft richtig klar - sehr temperaturabhängig!

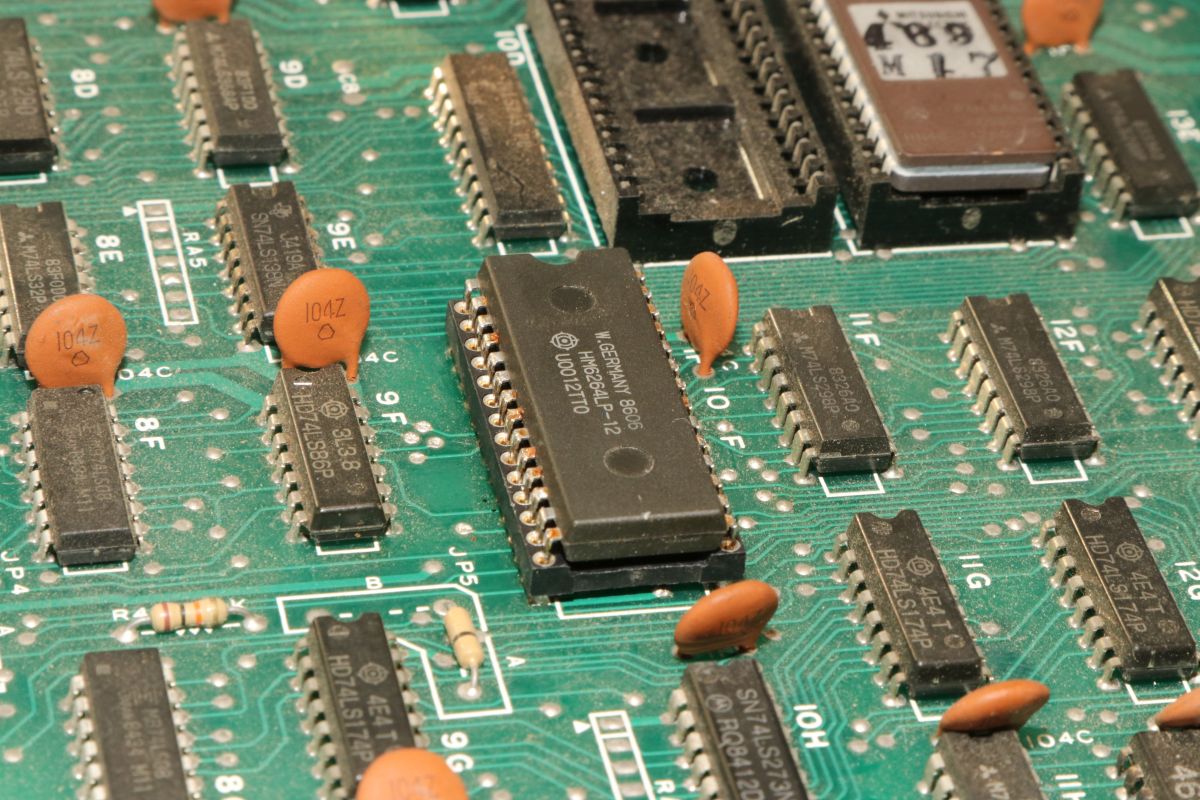

RAM 1 ist der 6264 auf 10F.

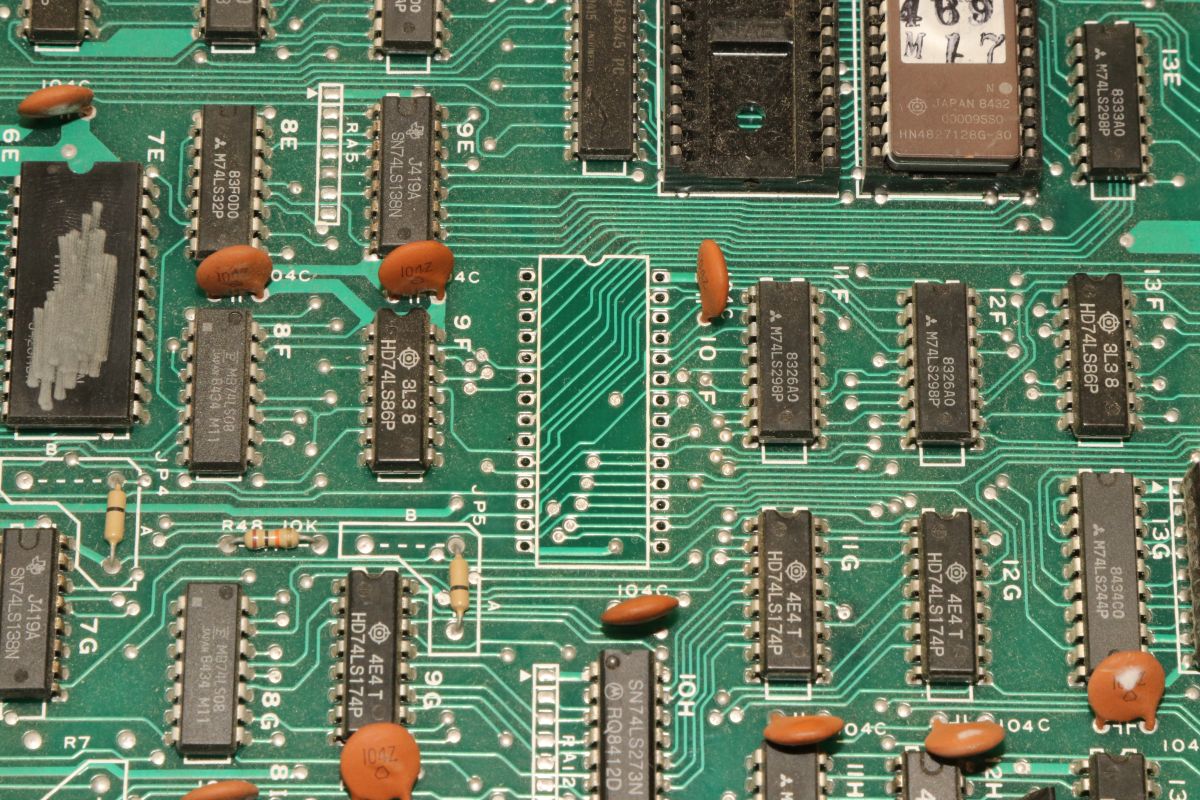

Sauber ausgelötet.

Und ersetzt. Hilft leider ganau nichts.

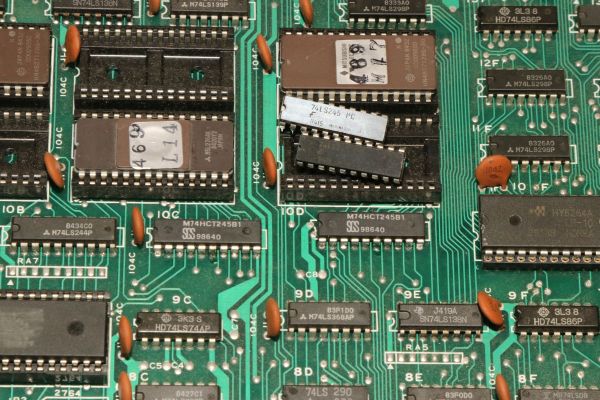

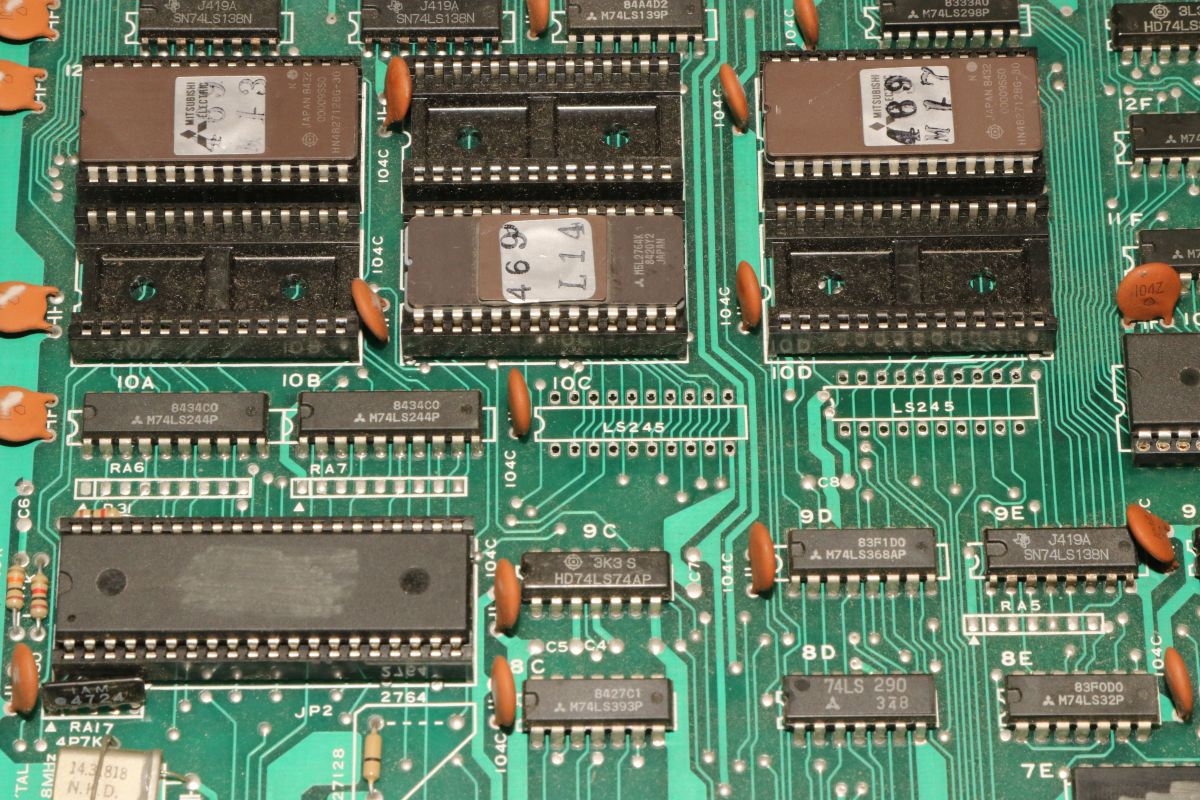

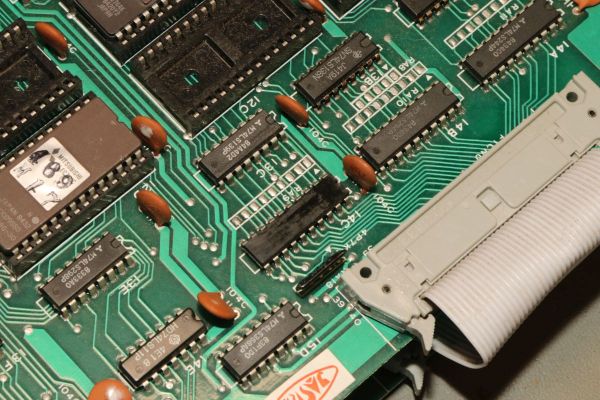

Wenn das RAM nicht defekt ist, dann muss es irgendwas am Daten- oder Adressbus sein. Alle Signale sehen auf dem Oszi plausibel aus, da bleibt nur schrittweises Ausprobieren. Die Fairchild-ICs haben einen schlechten Ruf, 10C und 10D fliegen...

Sie sind jetzt neu, es läuft aber nicht besser...

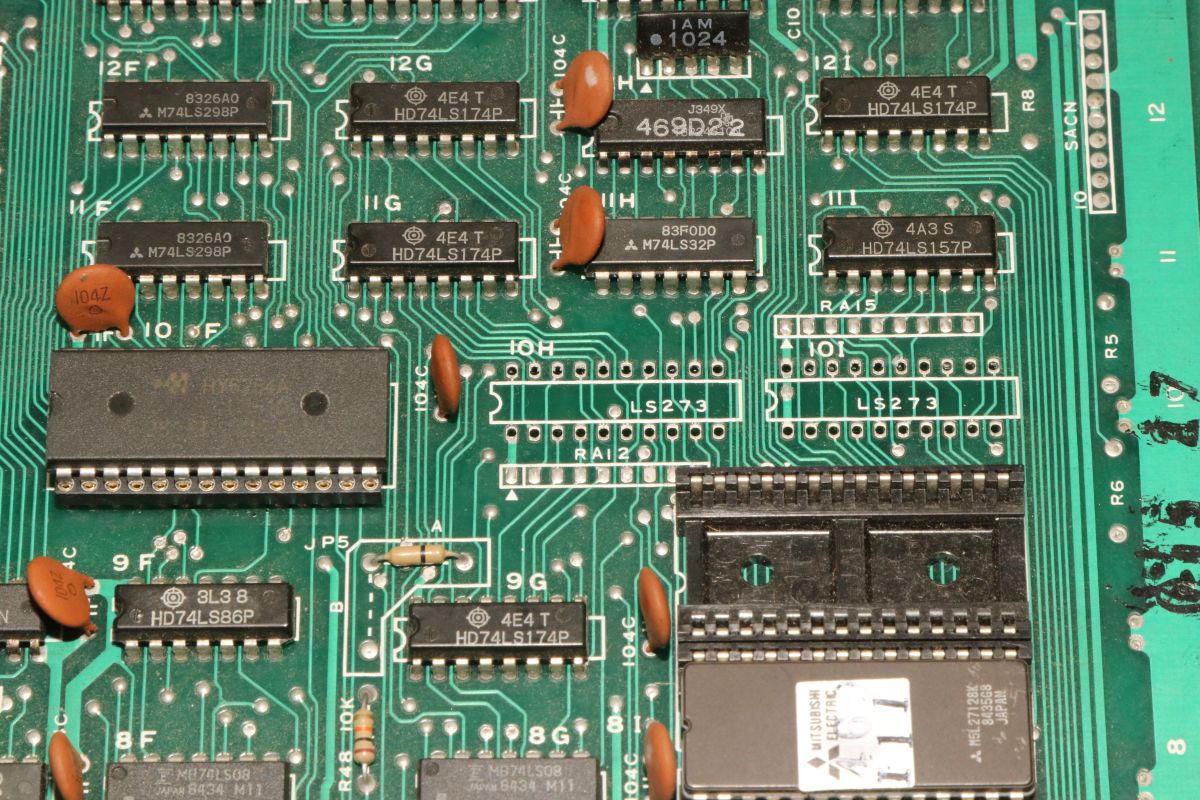

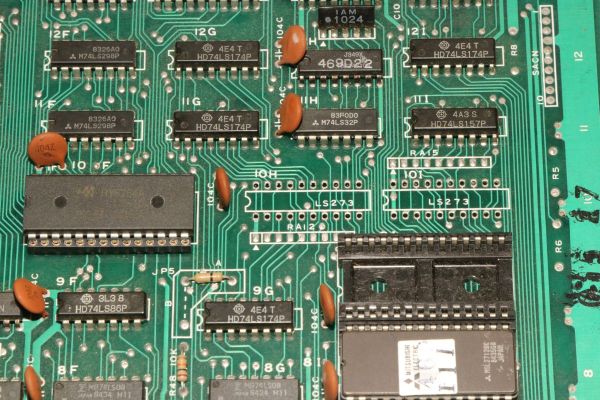

Die nächsten zwei:

Hilft auch nichts.

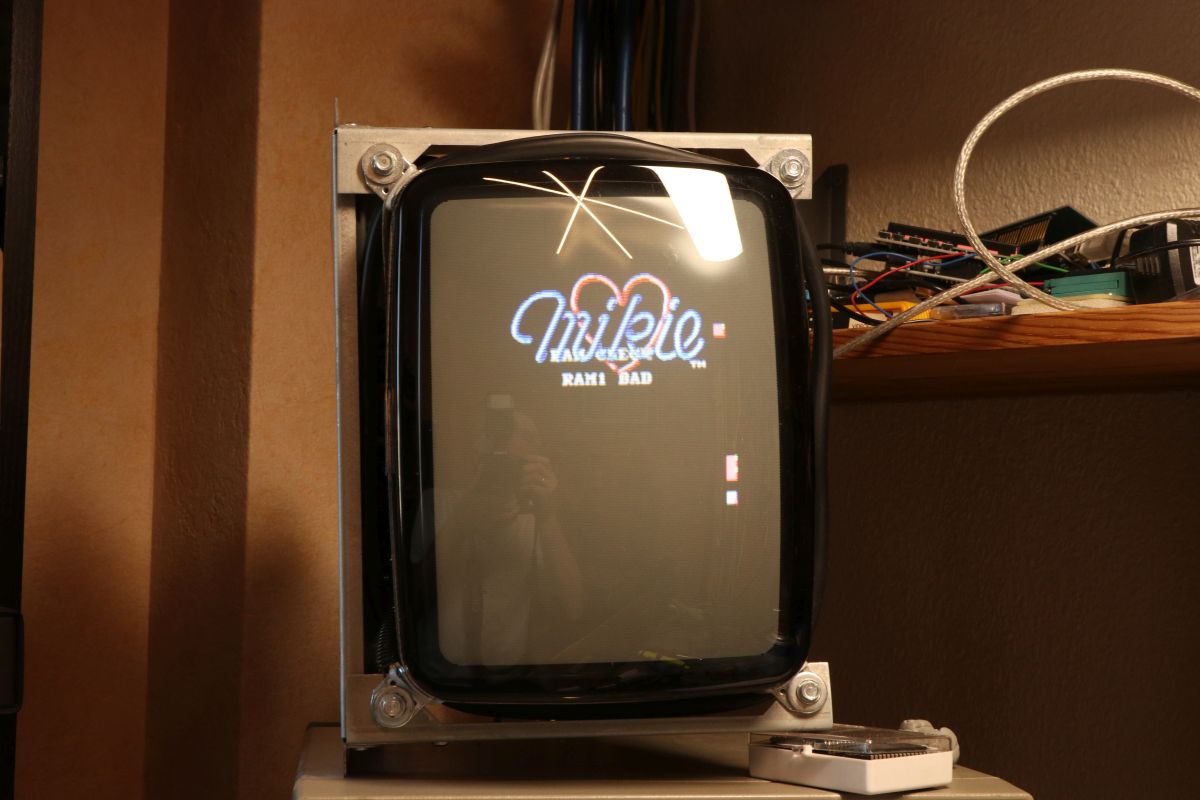

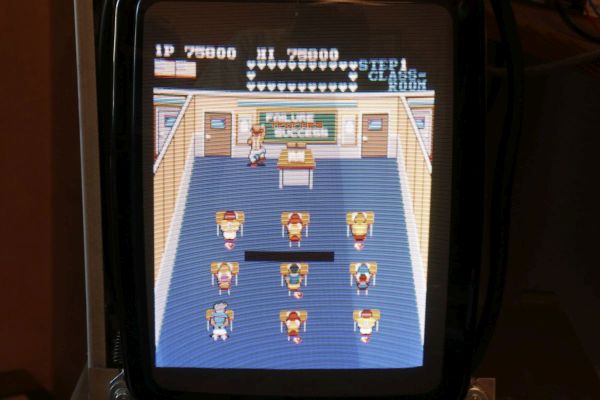

Aber ich bekomme schon mal einen Eindruck des Gameplays...

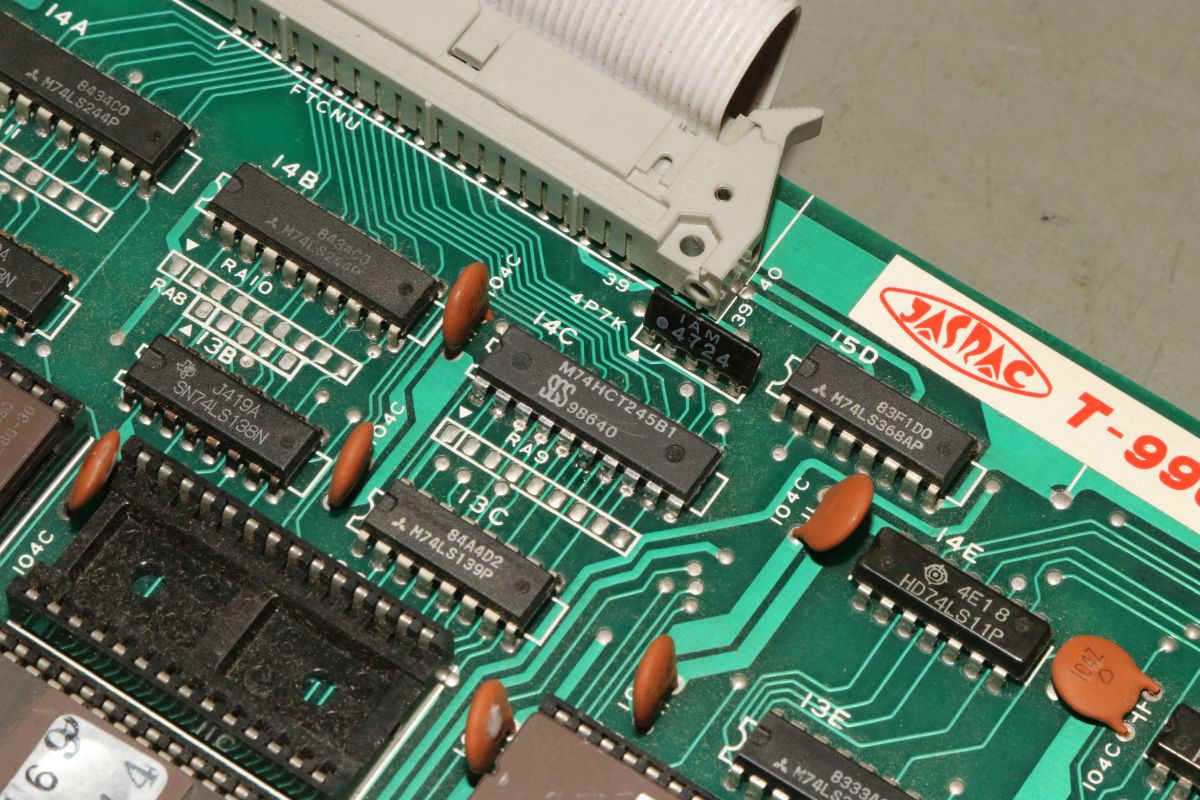

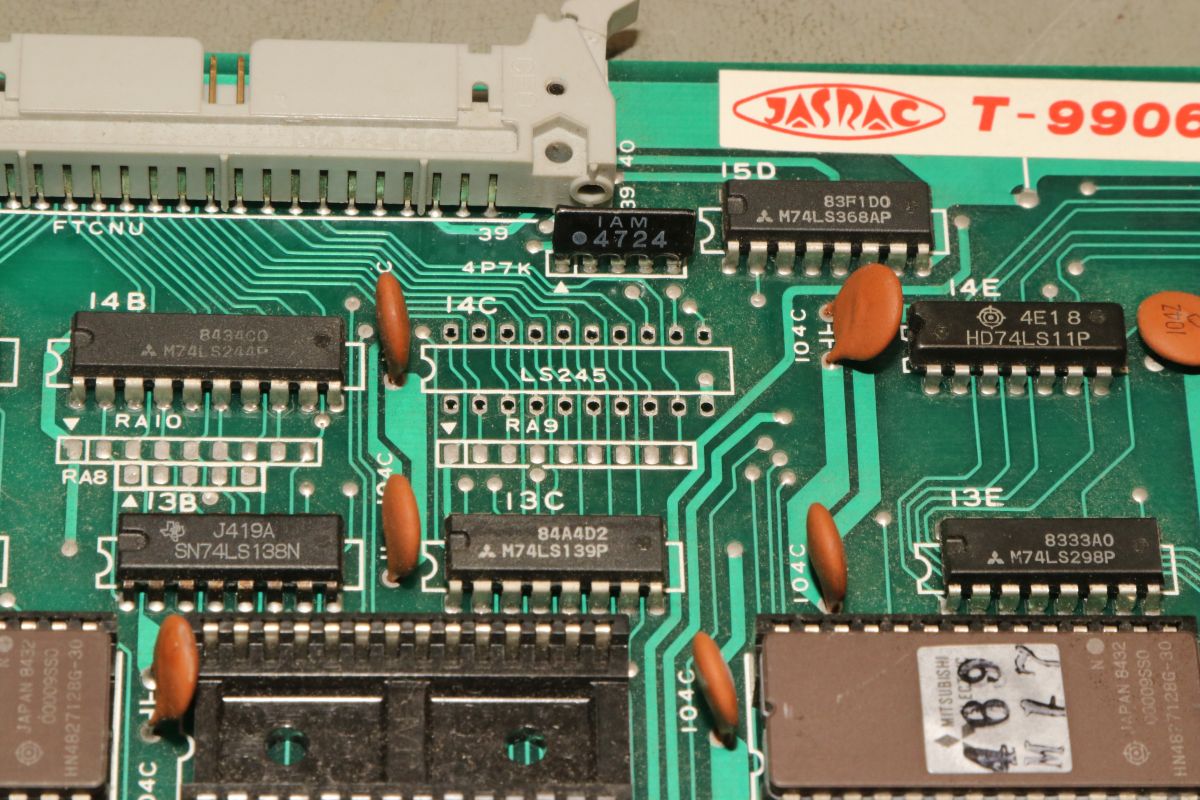

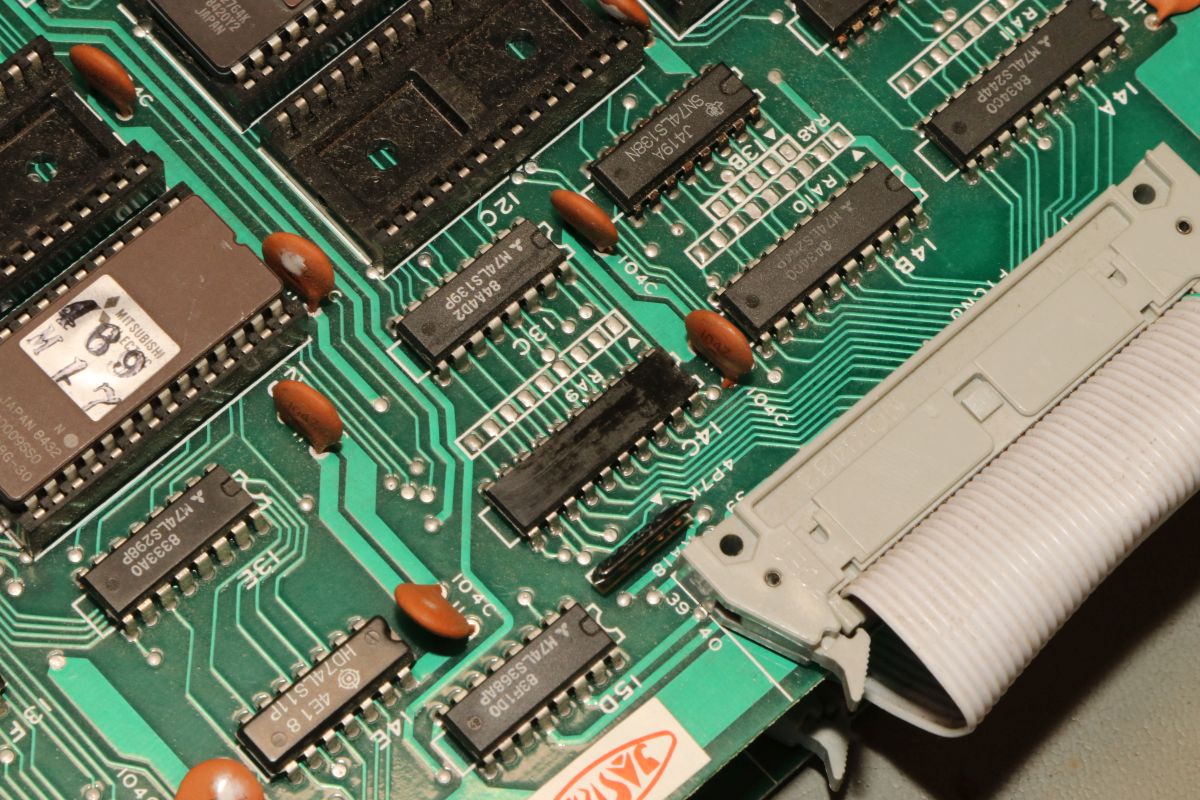

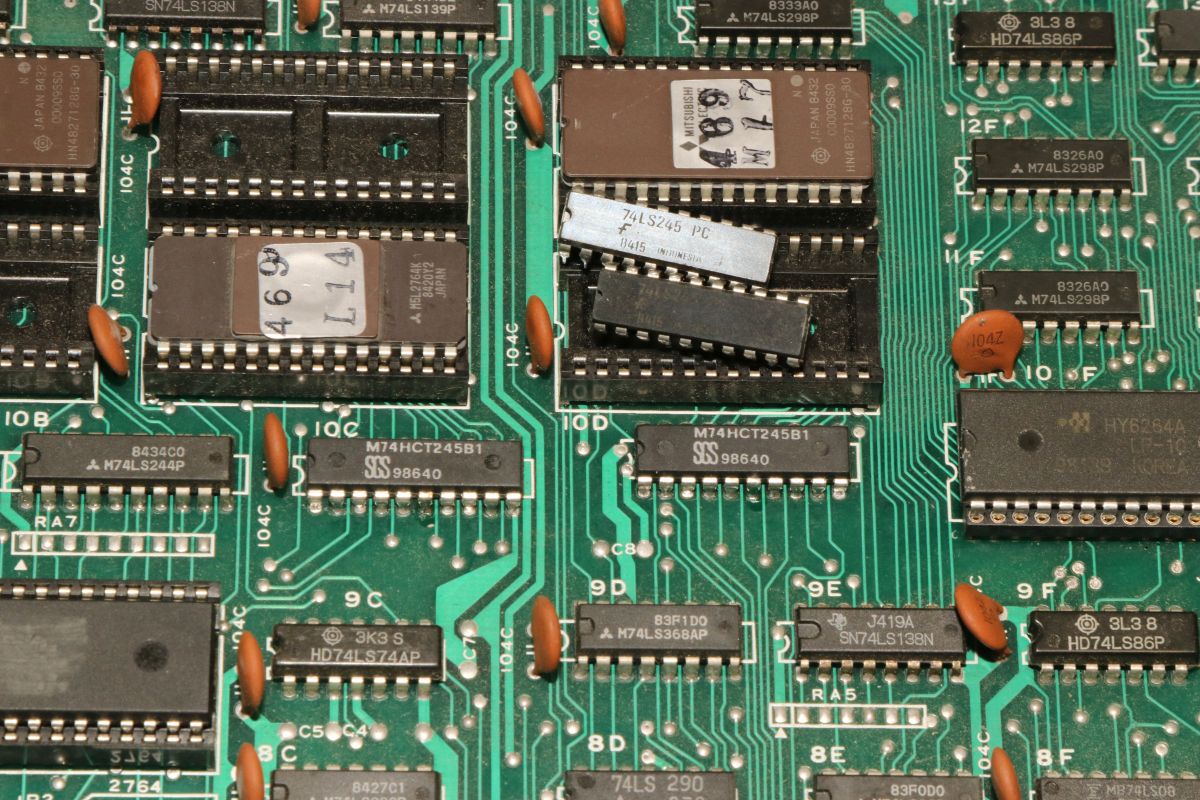

Der letzte Fairchild-Kollege sitzt im Datenbus Richtung Grafikplatine. Er ist extrem temeperaturempfindlich, kalt geht absolut nichts, warm kommt immerhin die Fehlermeldung. Habe ich den Übeltäter gefunden?

Das alte Raus-Rein-Spielchen...

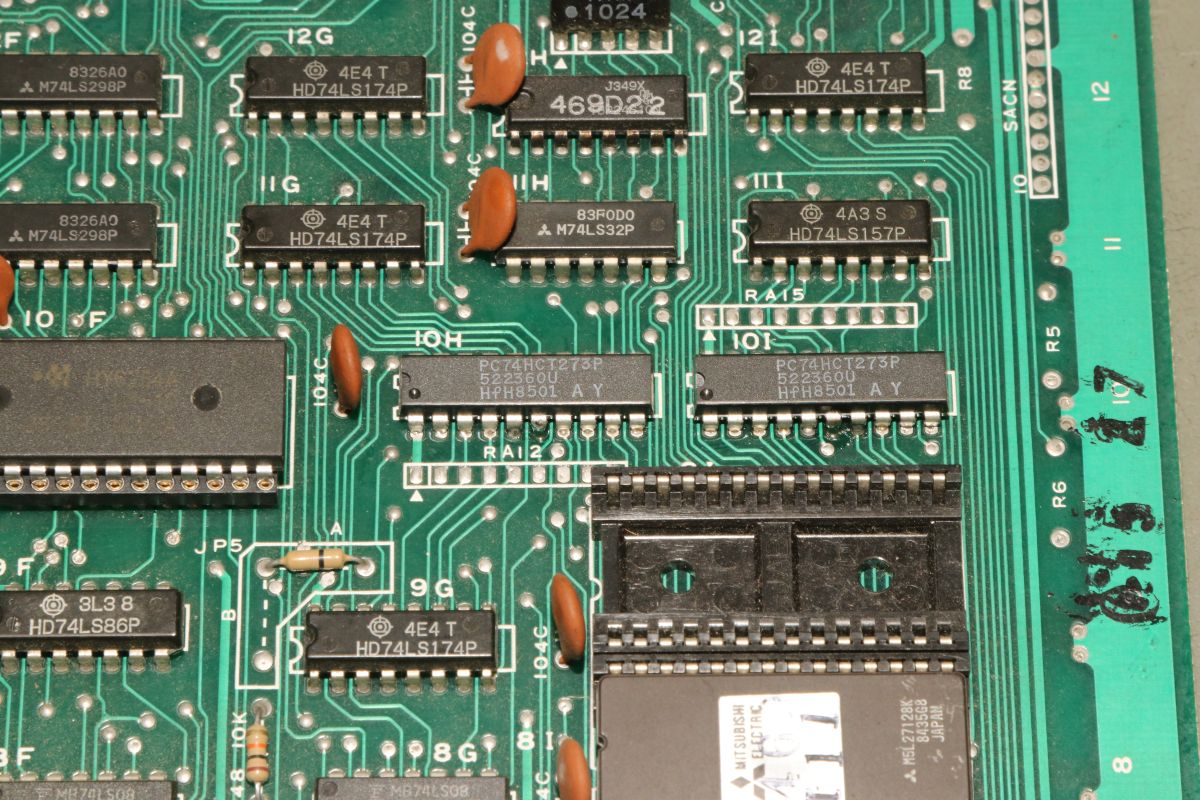

HCT geht übrigens sehr gut, da werden die Flanken mal richtig sauber.

Na?

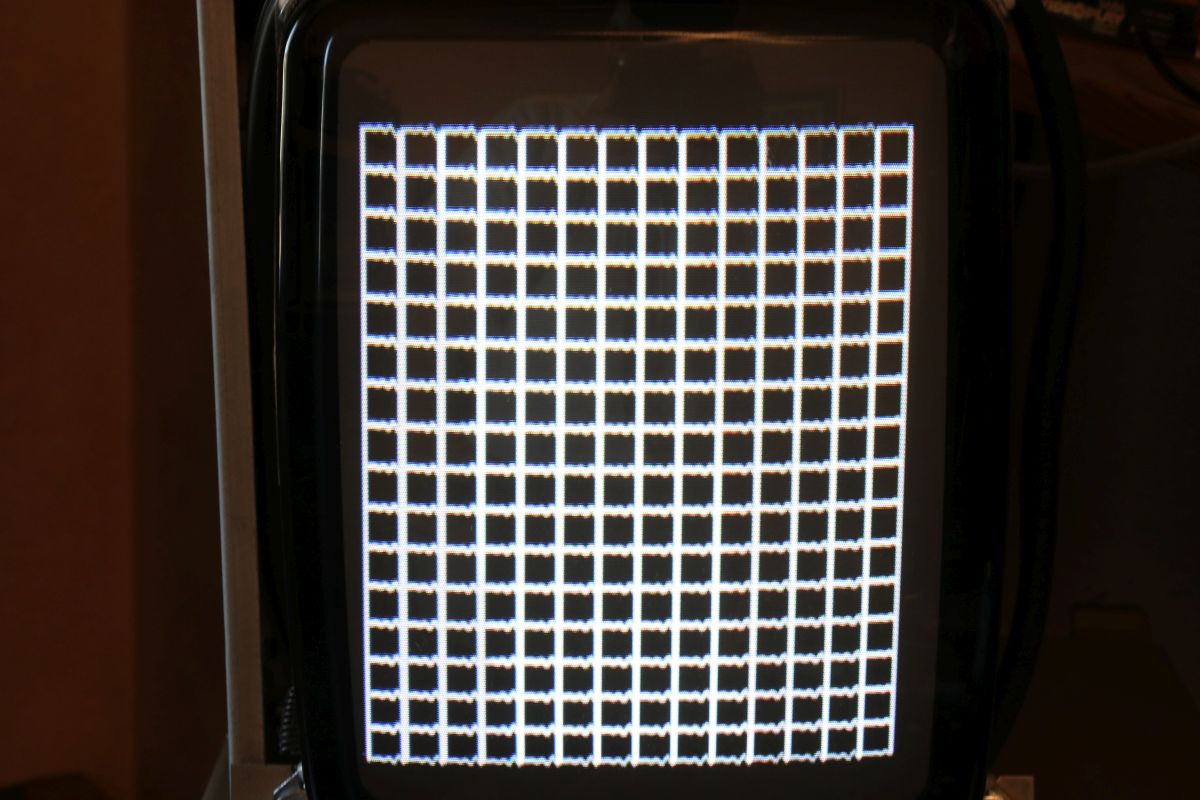

Ui!

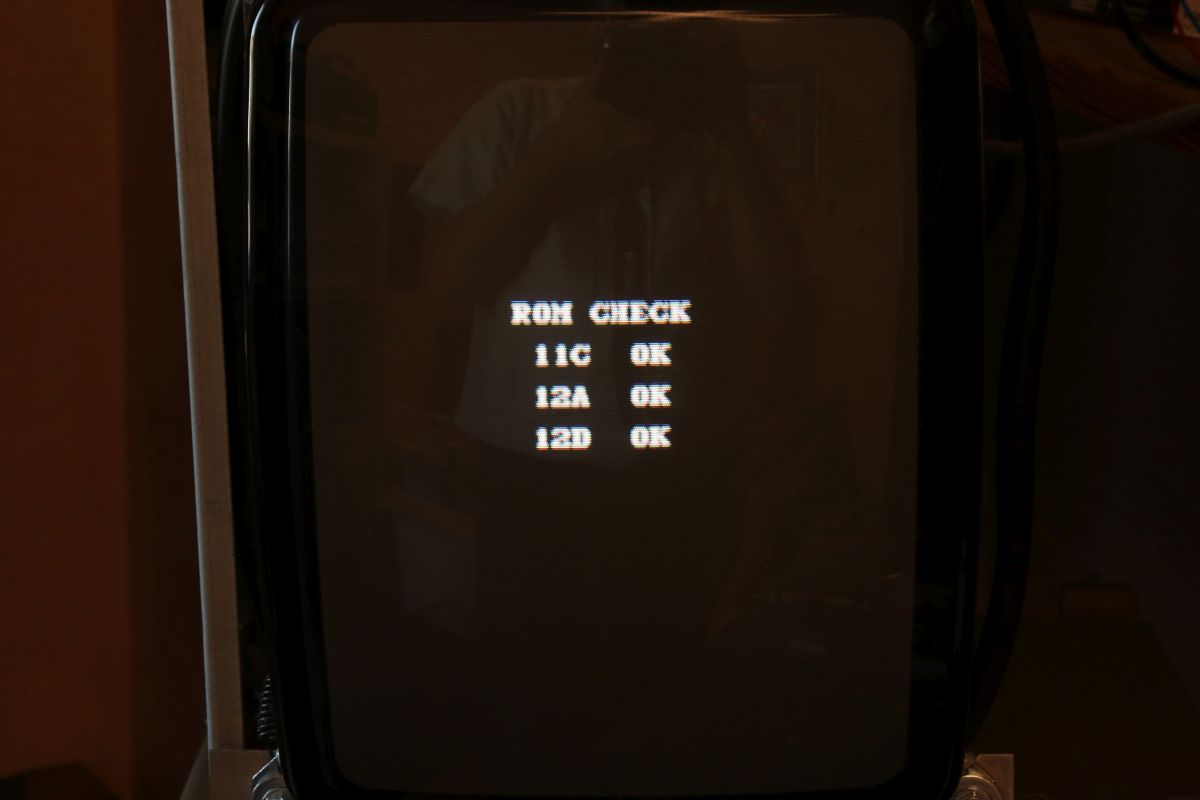

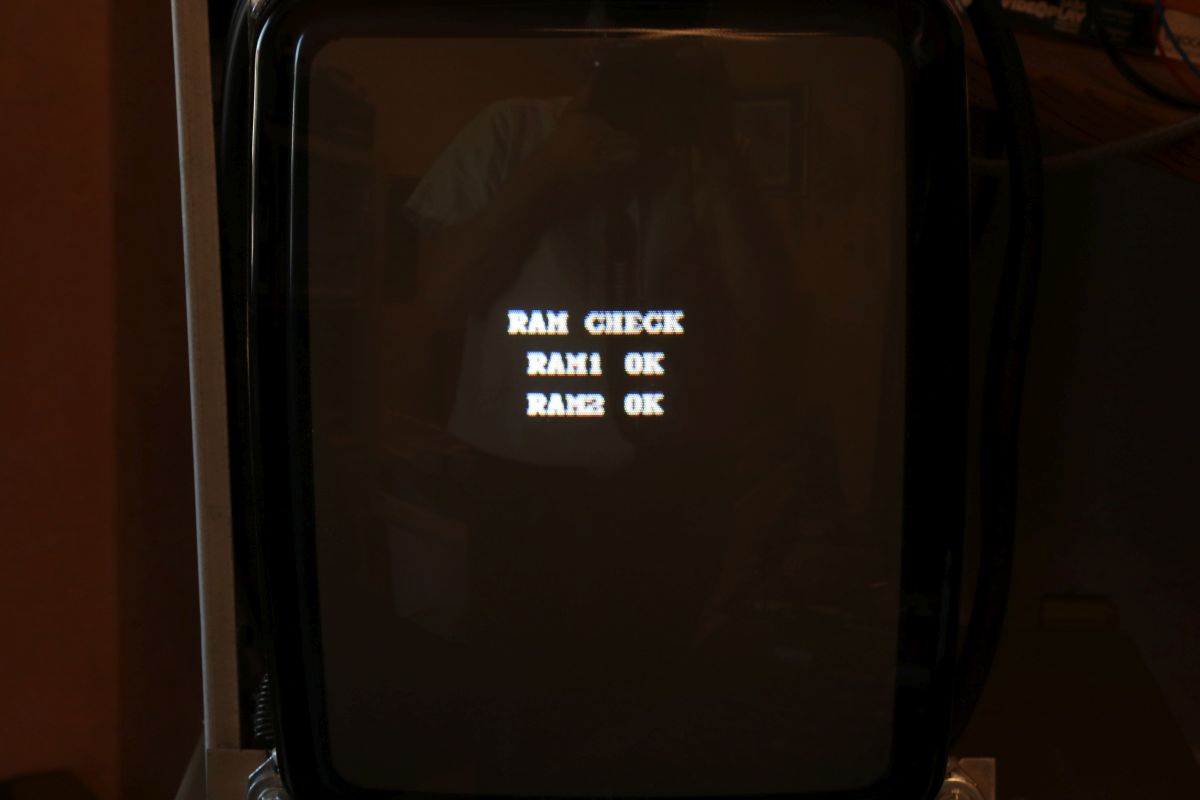

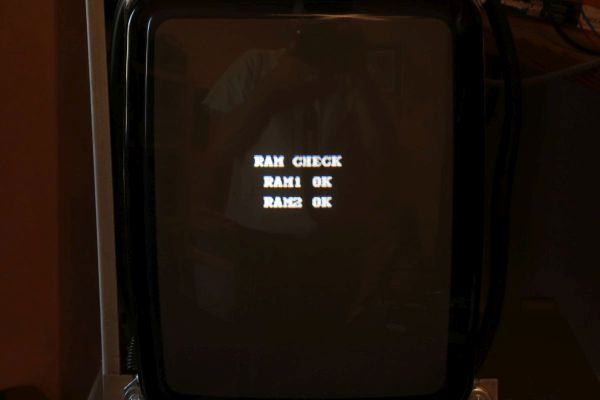

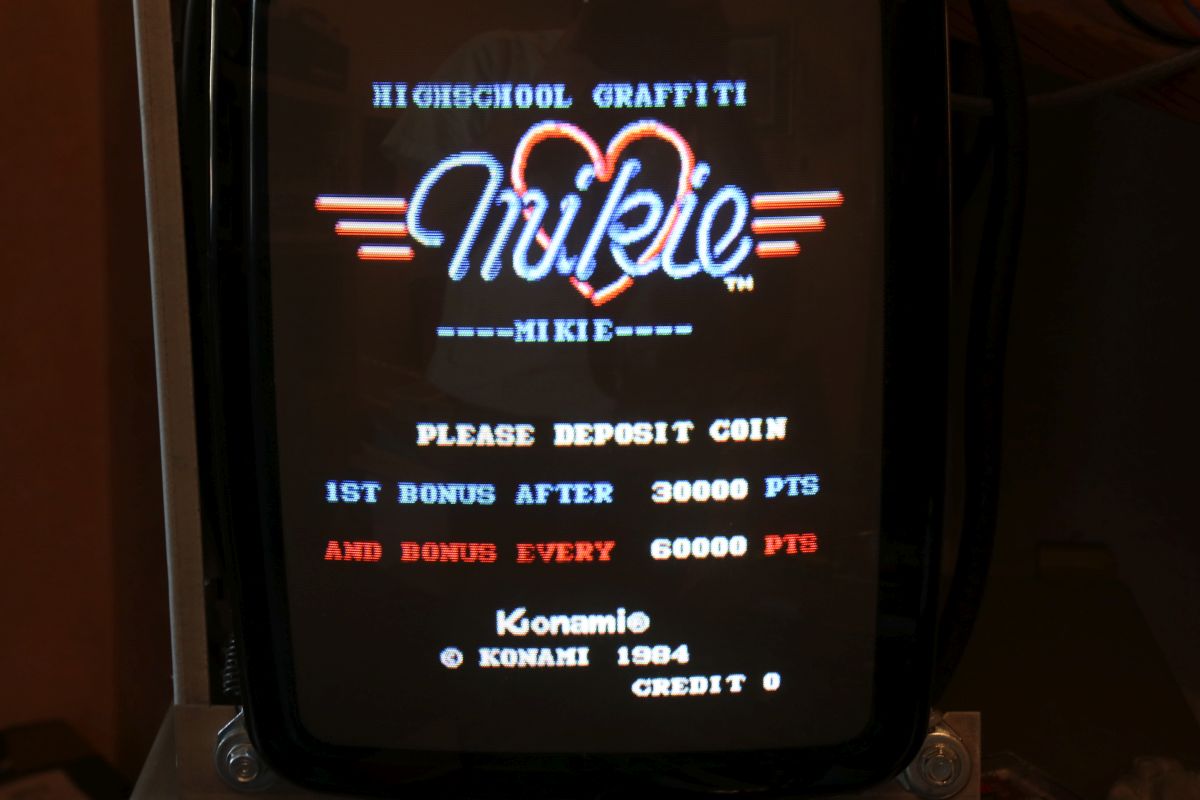

Das Spiel hat nichts zu meckern!

Sieht gut aus:

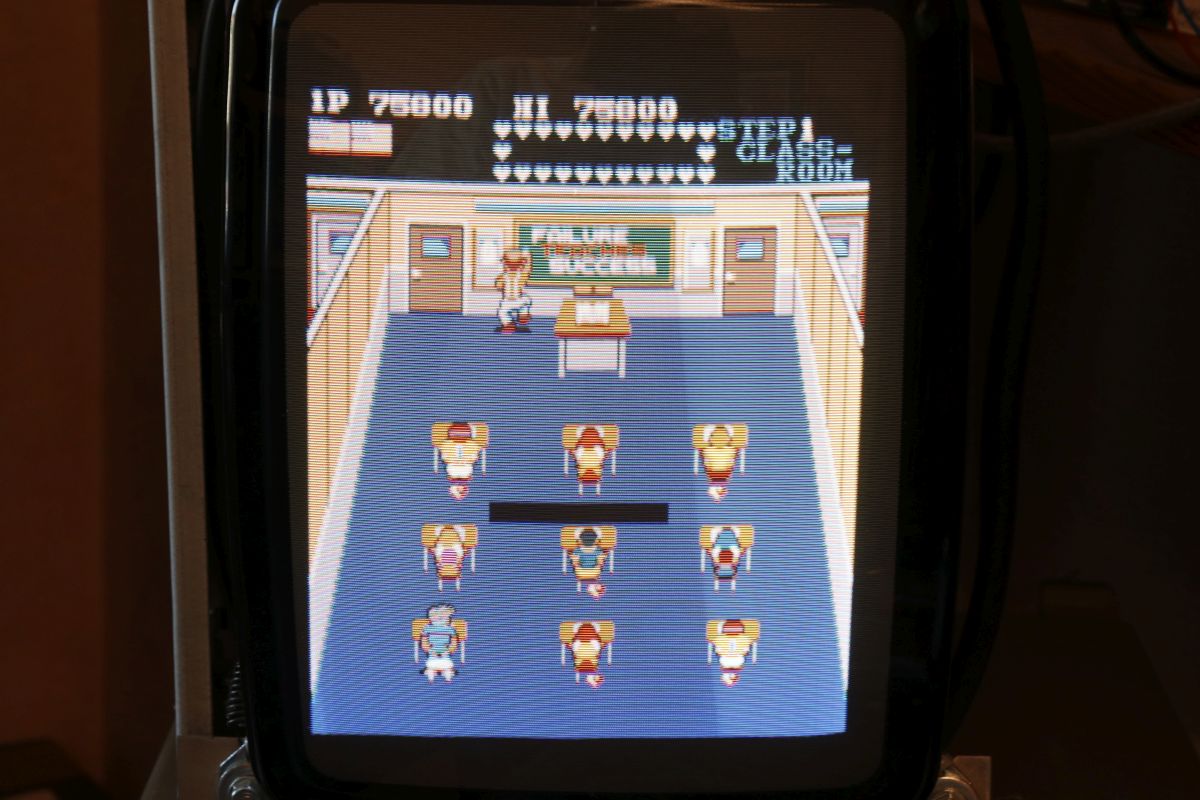

Es läuft wieder!

So viel Aufwand für so schlechte Grafik...

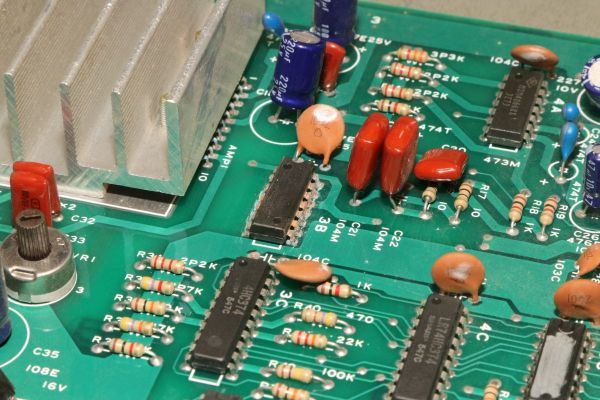

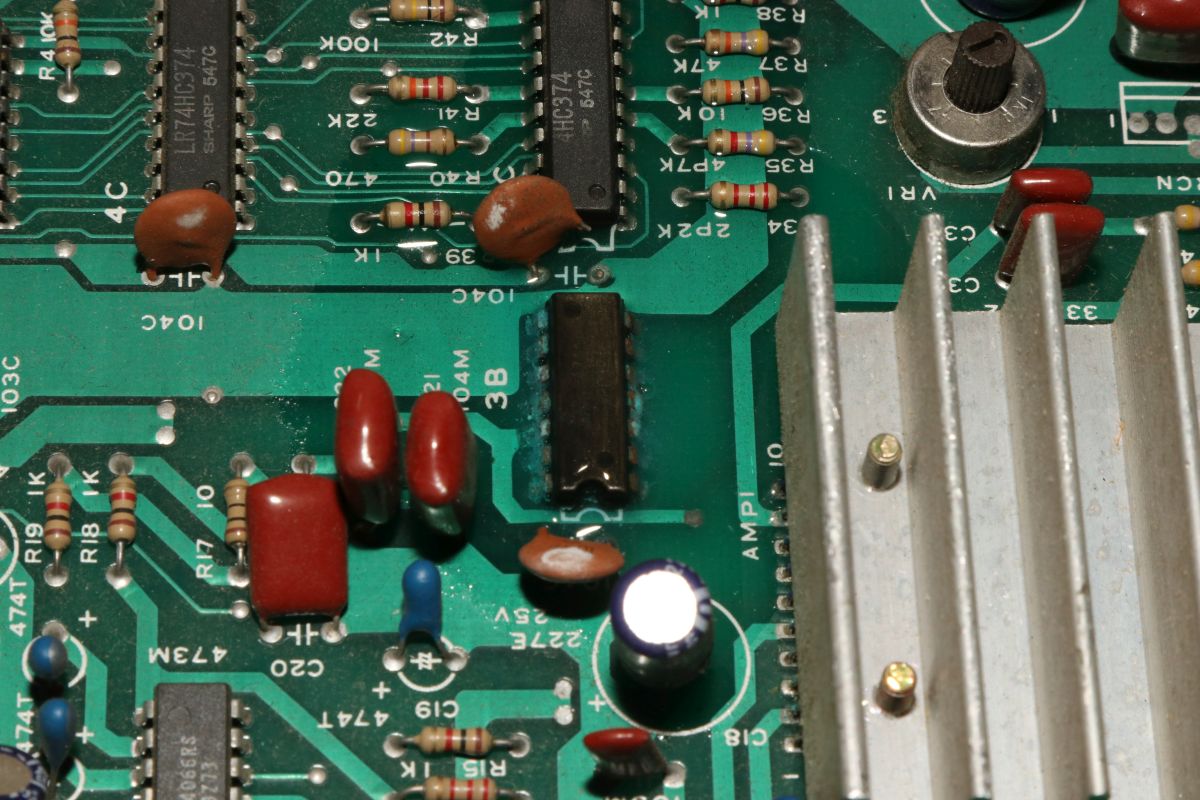

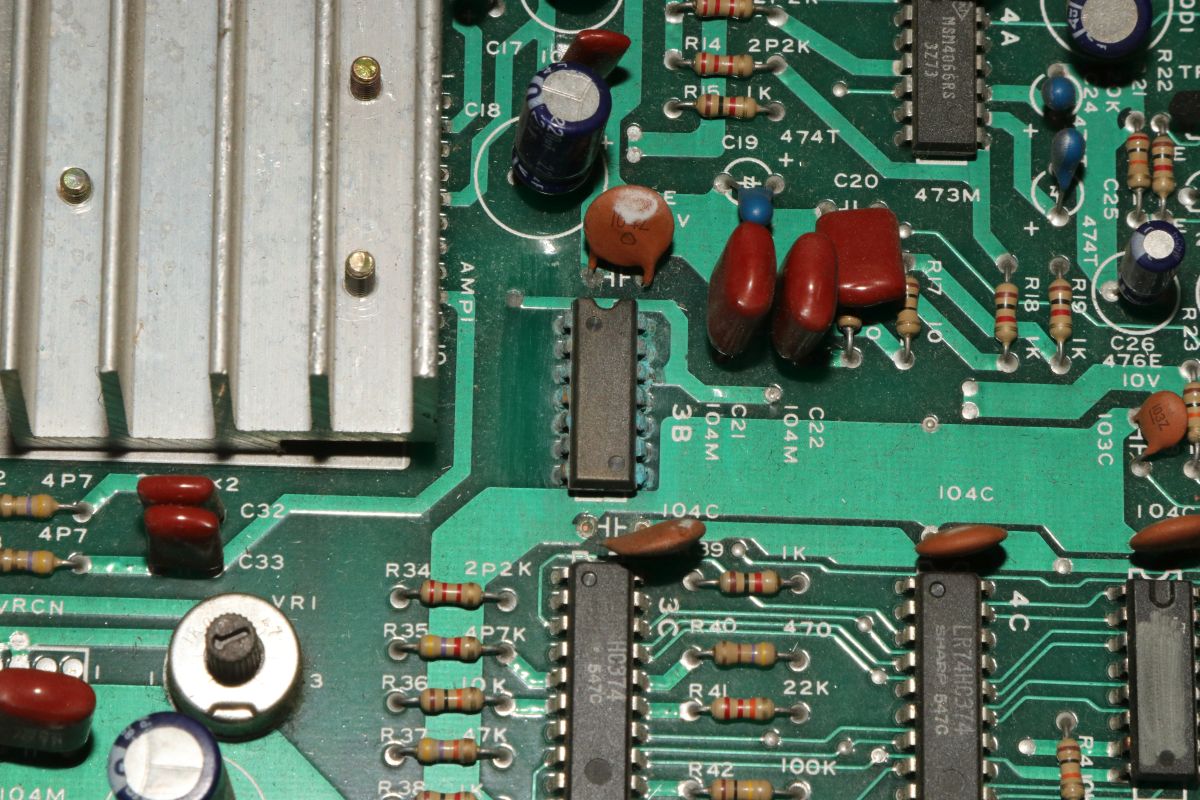

Auf diesen LM324 muss mal was Ätzendes getropft sein:

Etwas Essigessenz schäumt lustig und der Grünspan löst sich auf.

Sieht nicht toll aus, aber es frisst sich nicht weiter rein. Sollte der OPAMP doch mal die Flügel strecken, ist er schnell ausgetauscht.

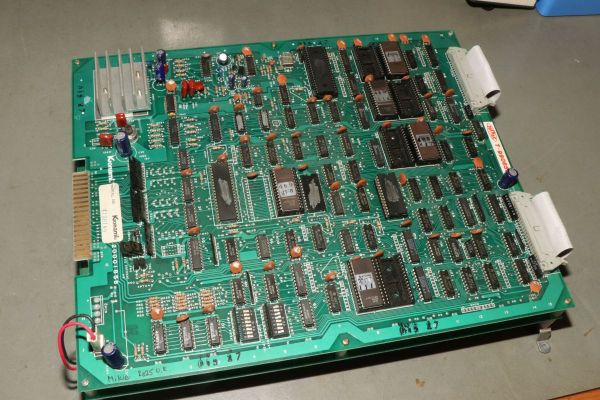

Nach langer Arbeit ist die Platine wieder 100% einsatzfähig.

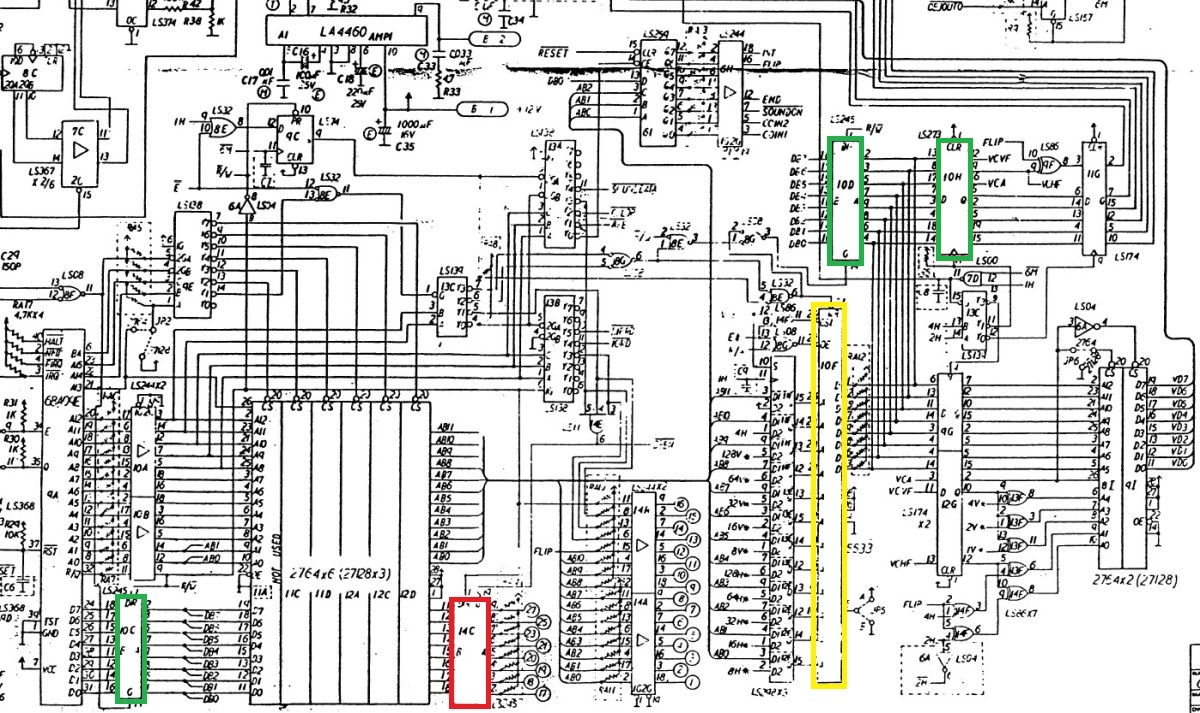

Wer diesen Bericht technisch nachvollziehen möchte, der kann einen Blick auf den Schaltplan werfen. Grün: umsonst getauscht, rot: defekt. Nicht jede RAM-Fehlermeldung muss am RAM liegen!
