16.02.2025

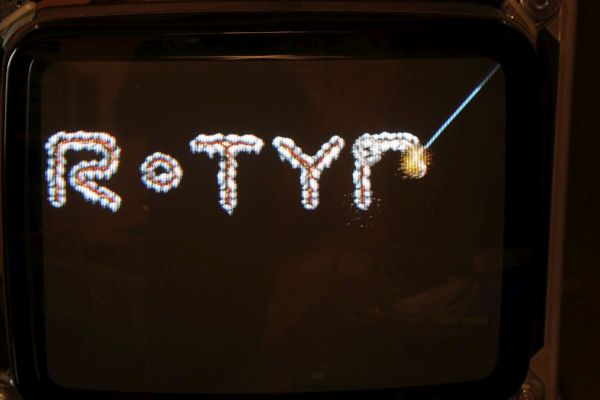

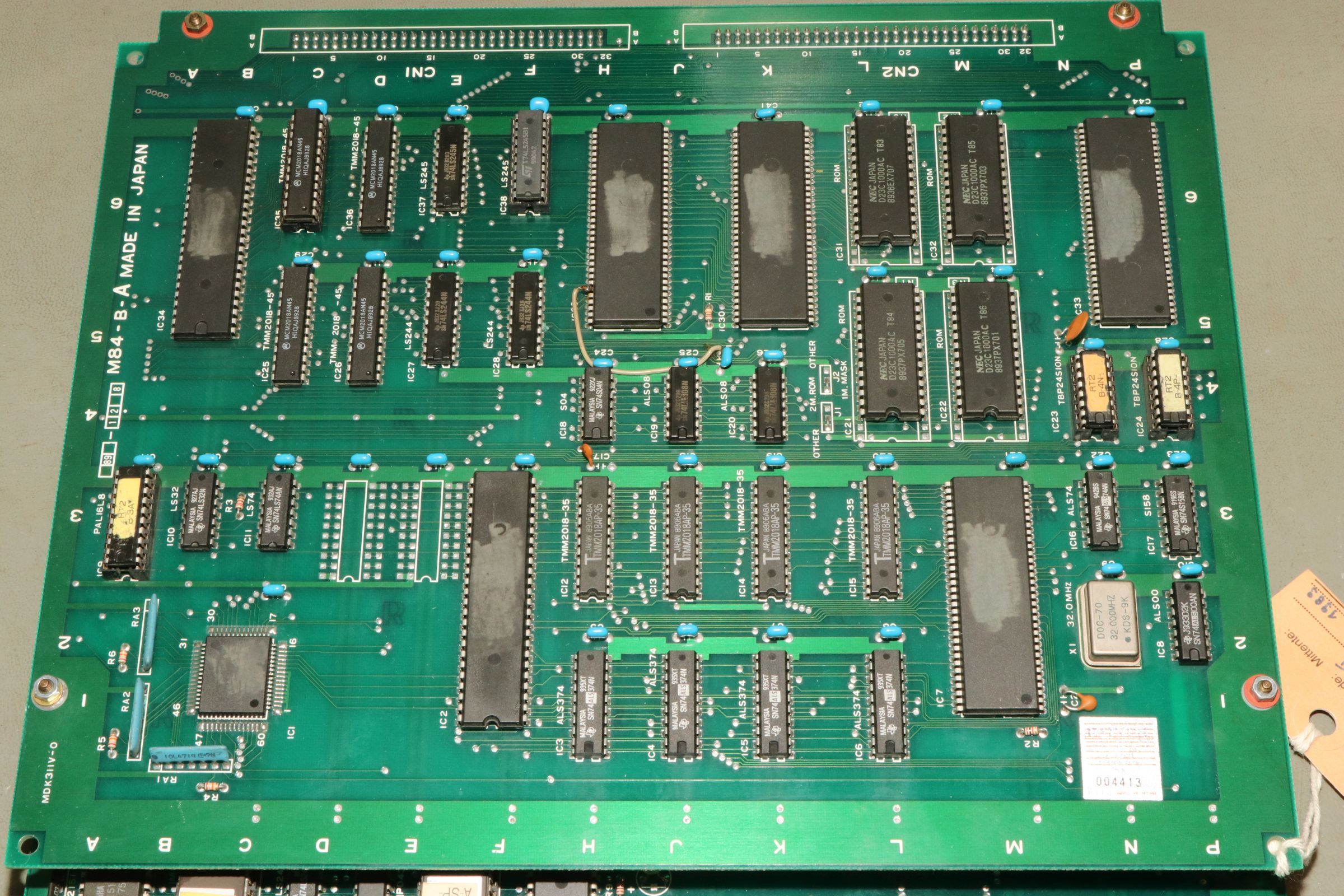

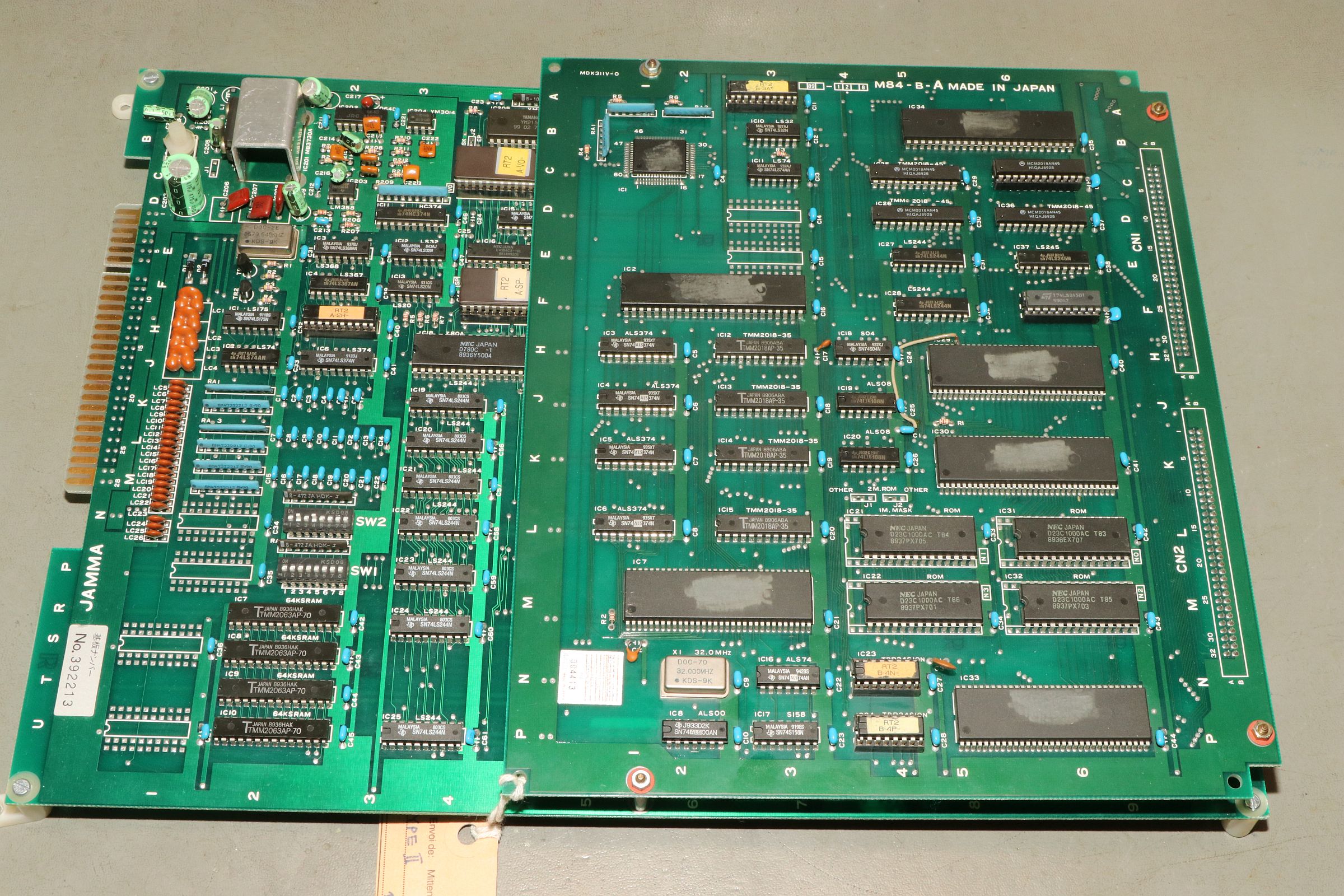

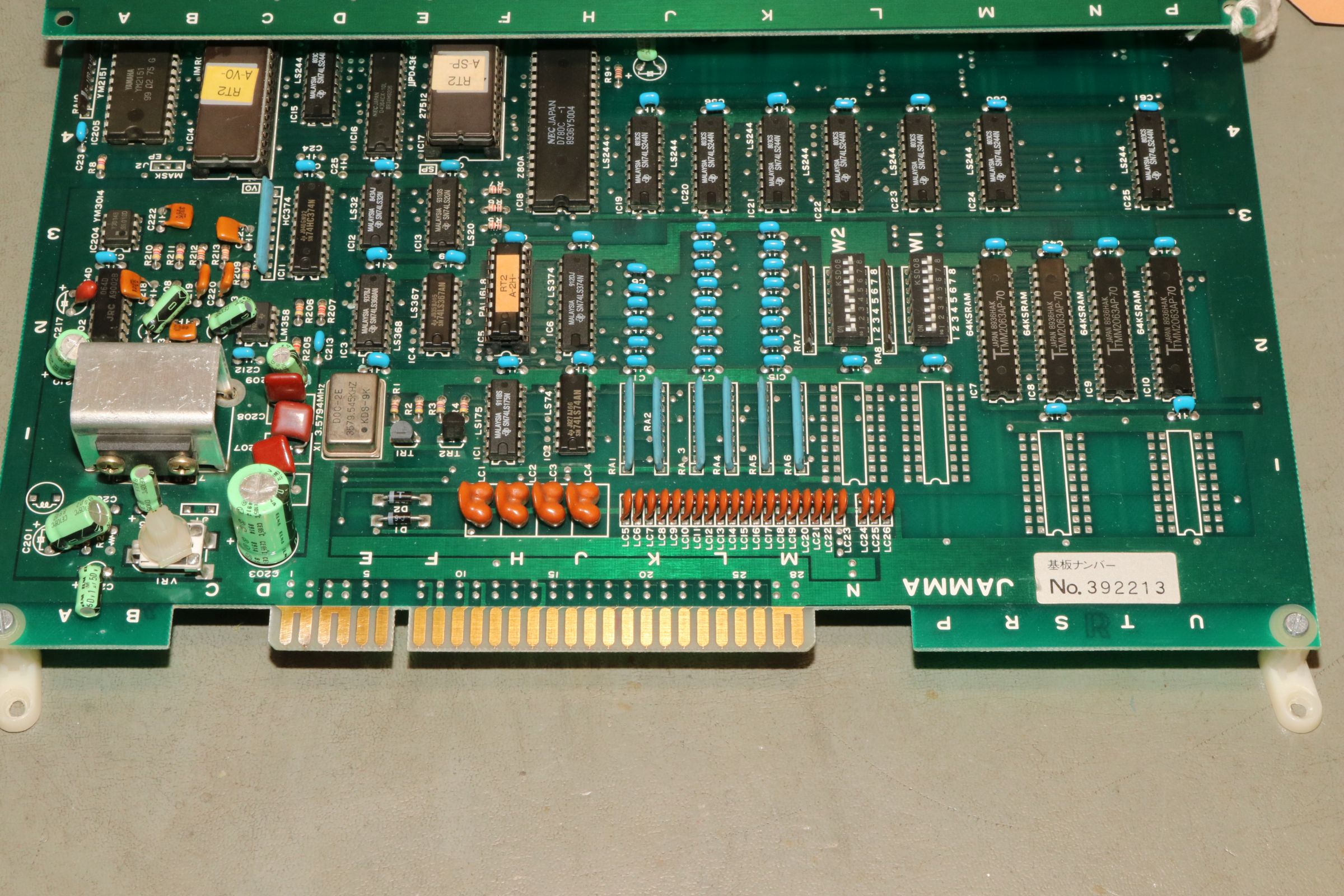

{R-Type II} Eine originale R-Type II - ein sehr seltenes Stück! Hier mal in hochauflösender Pracht:

Leider ist dieses Prachtstück nicht ganz gesund...

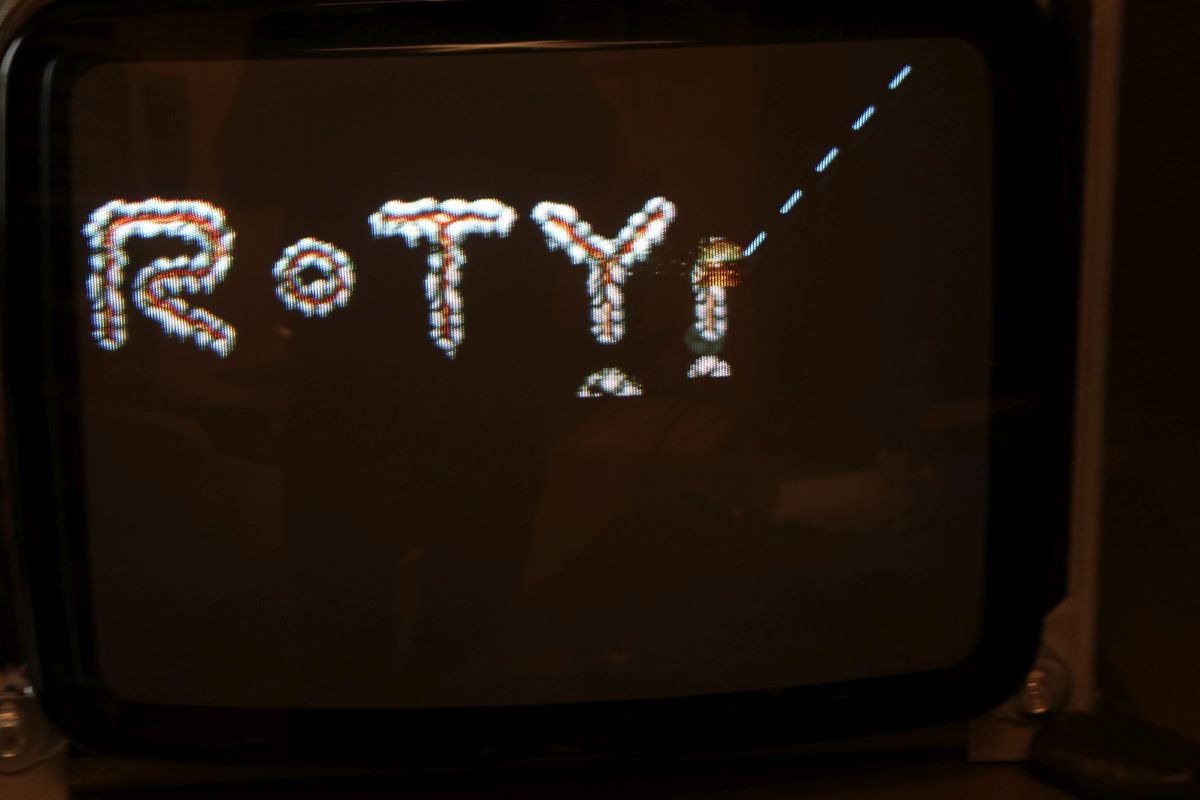

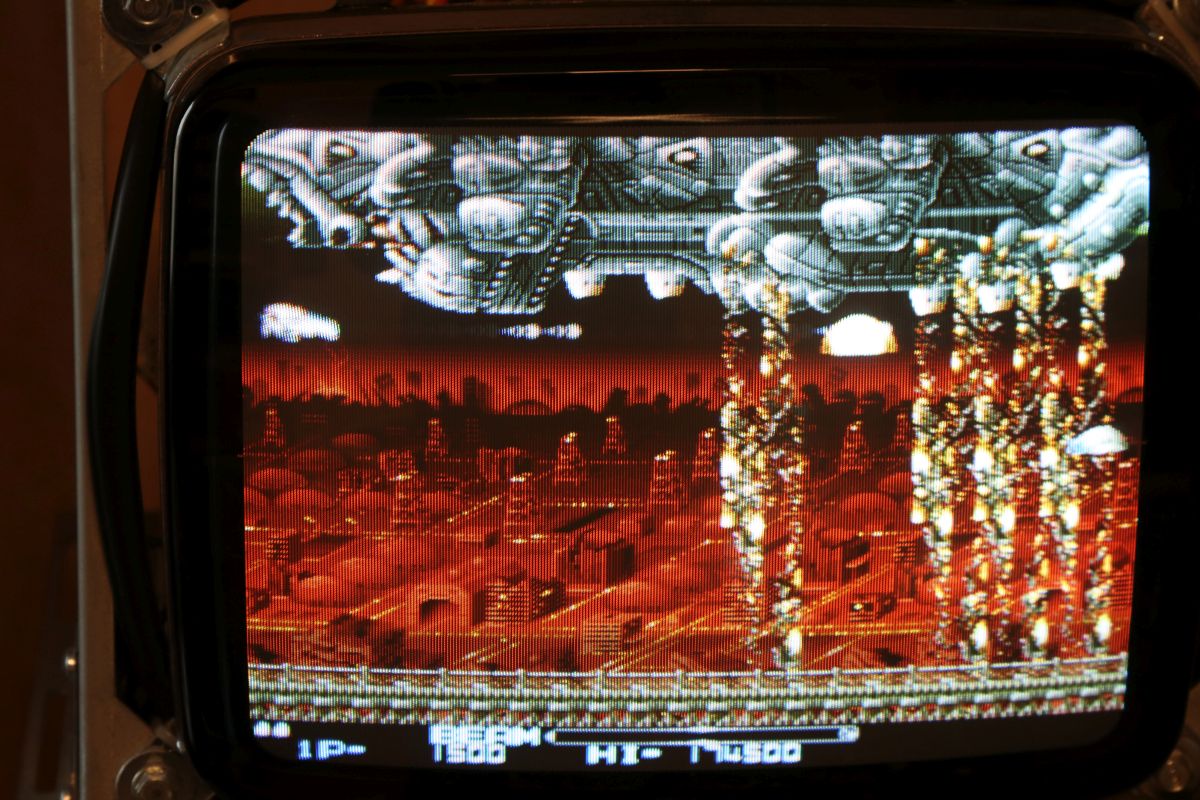

Da sind doch einige Sprites nicht ganz, bzw. nicht ganz dort, wo sie hingehören...

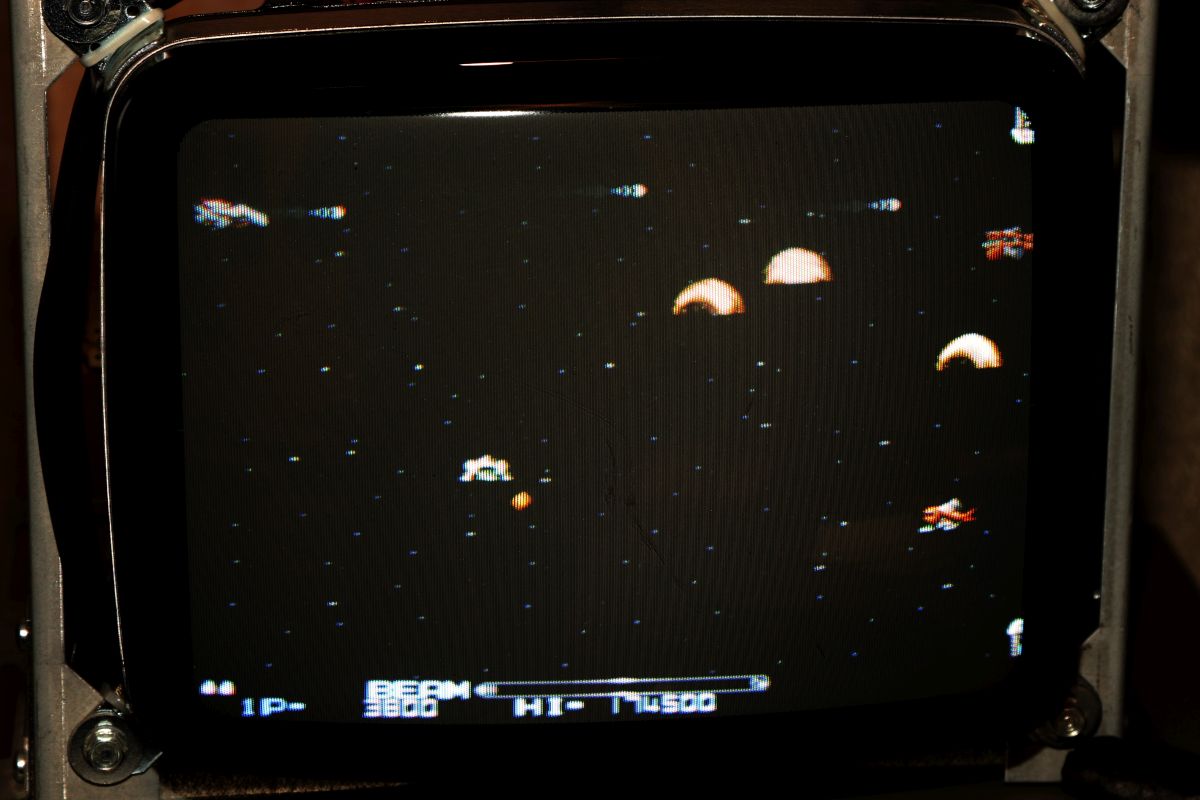

Nur halb so gut, wie normal...

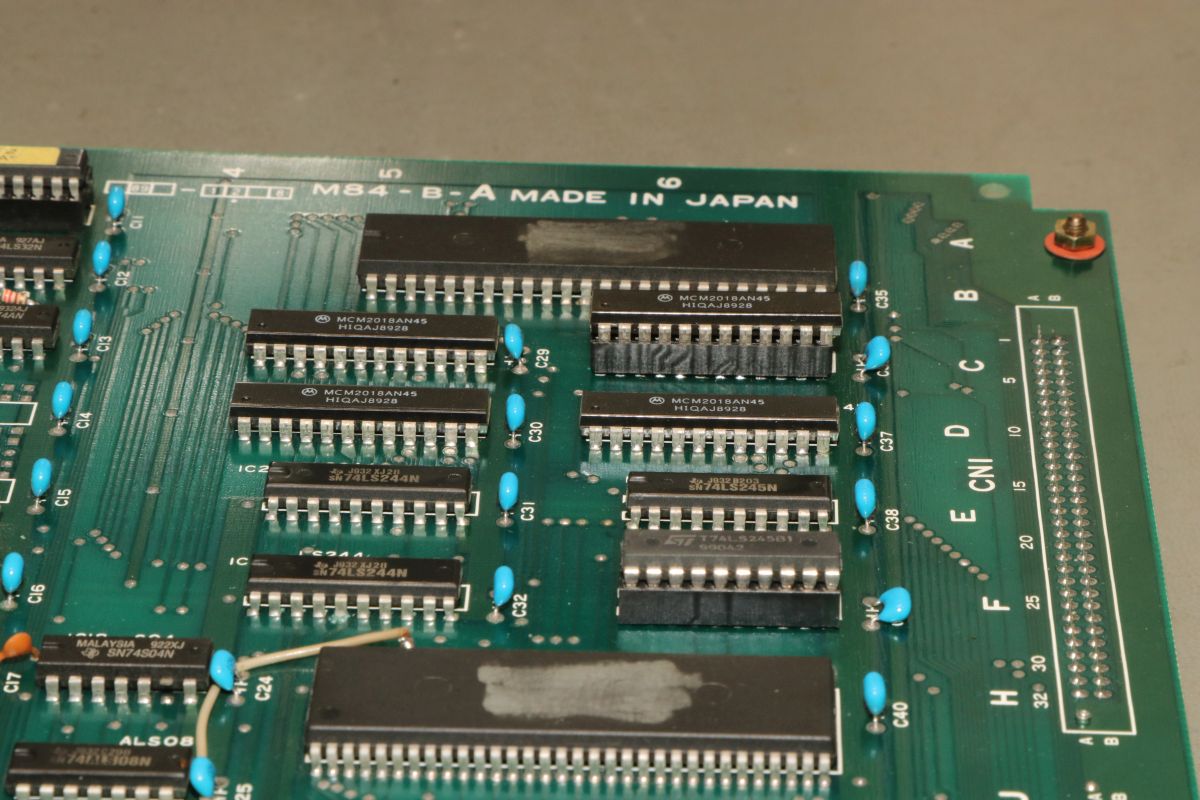

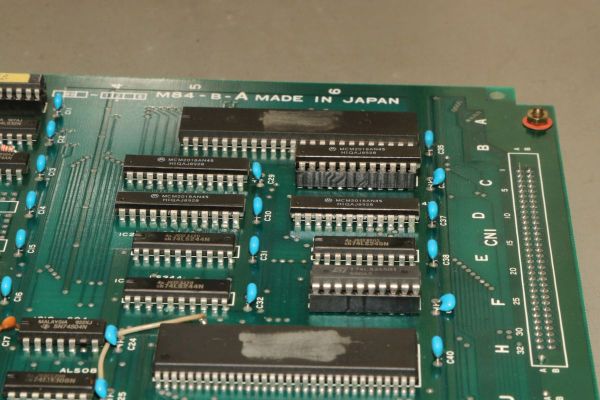

In der Sprite Sektion wurde schon mal ein RAM und ein Bustreiber ersetzt... Die Sockel sind aber O.K., keine Wackler...

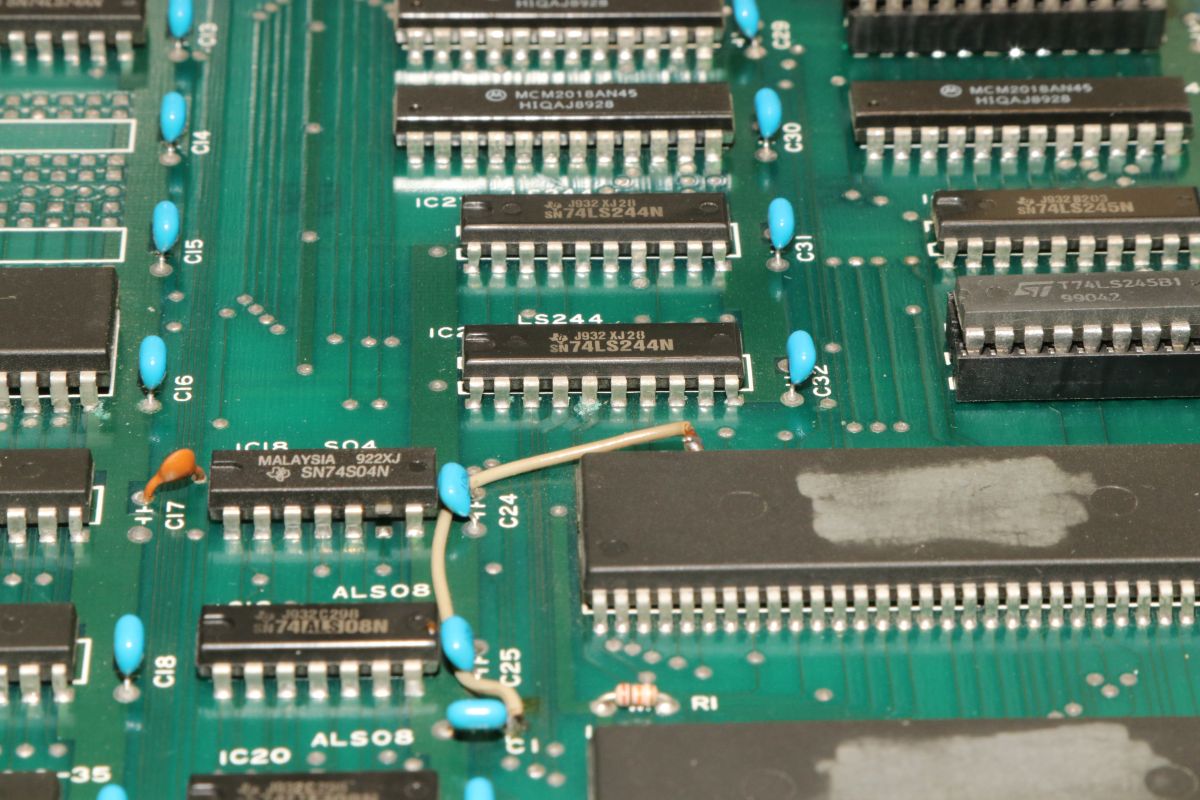

Da fällt mir optisch was auf:

Irgendwas stimmt mit dem Pin nicht...

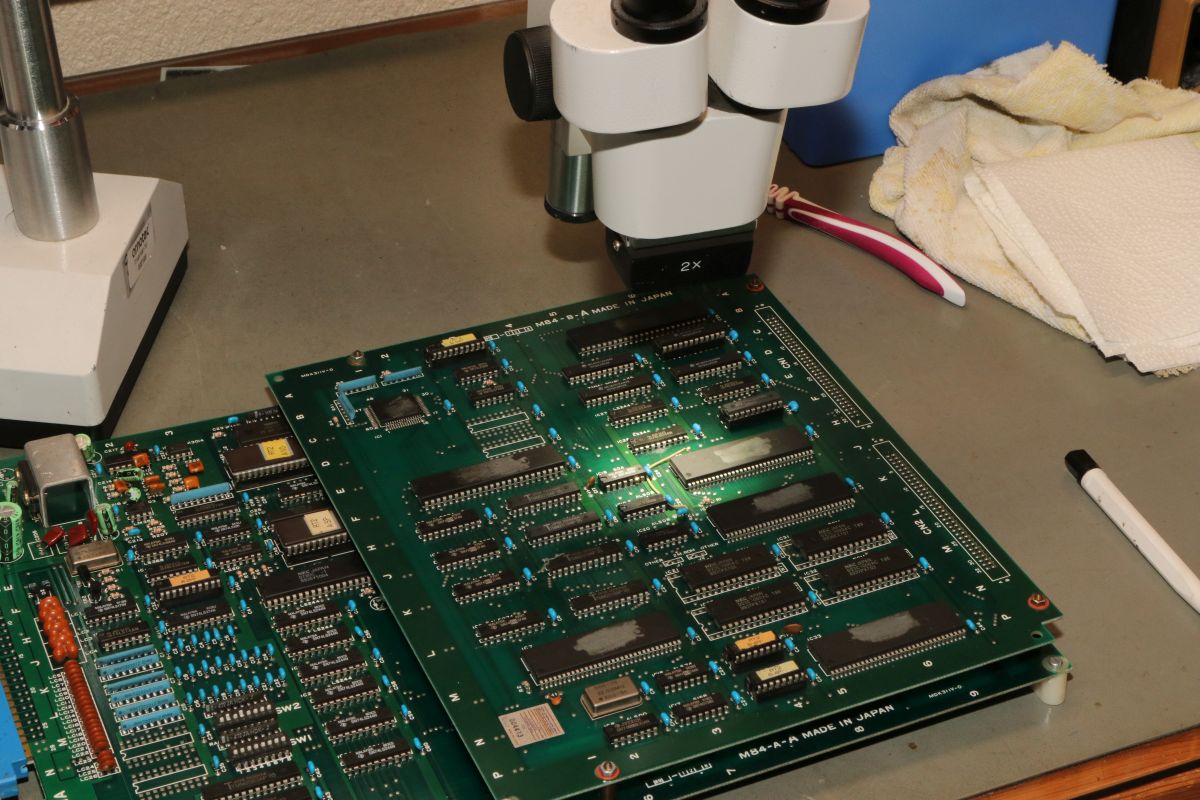

Jetzt hilft nur die gute optische Technik.

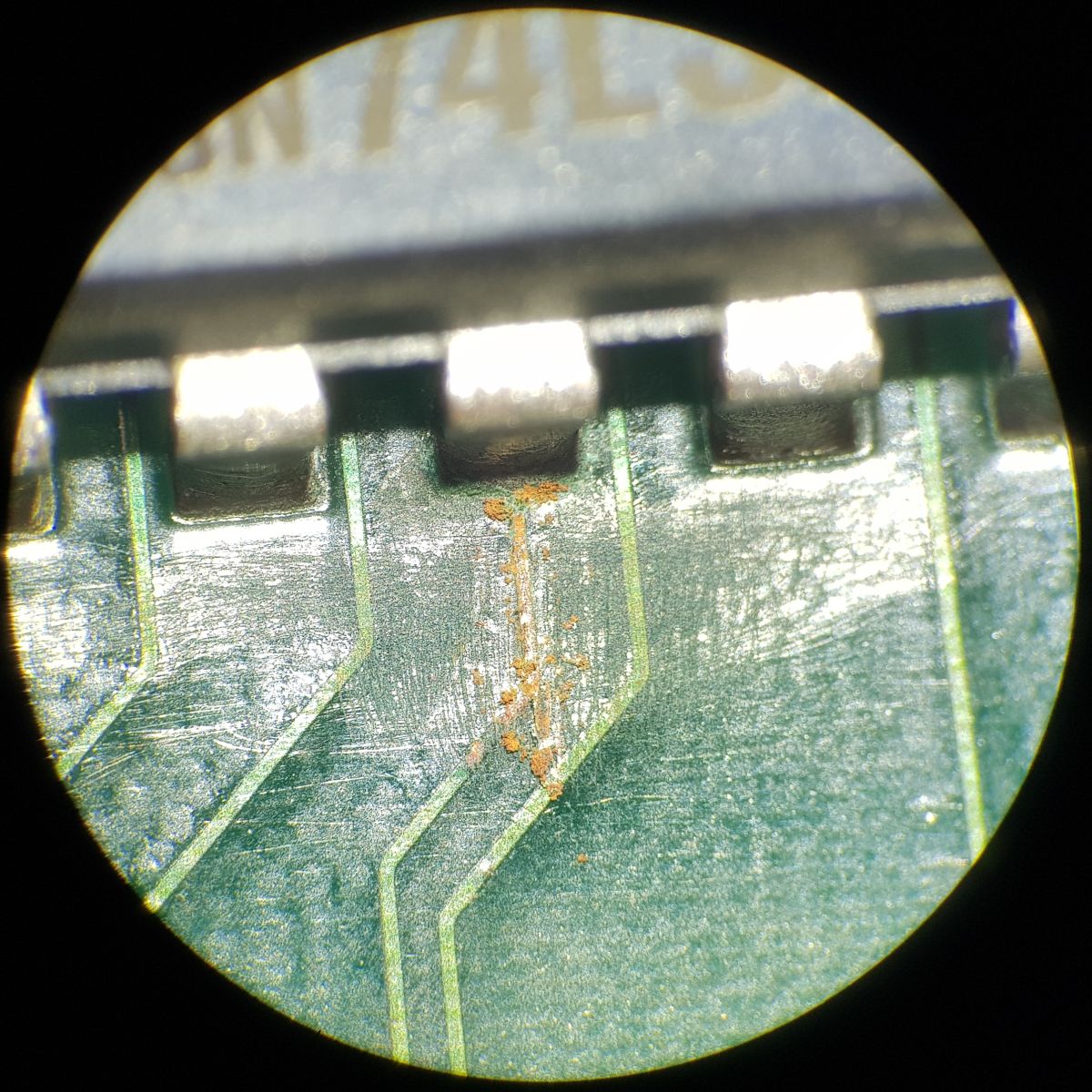

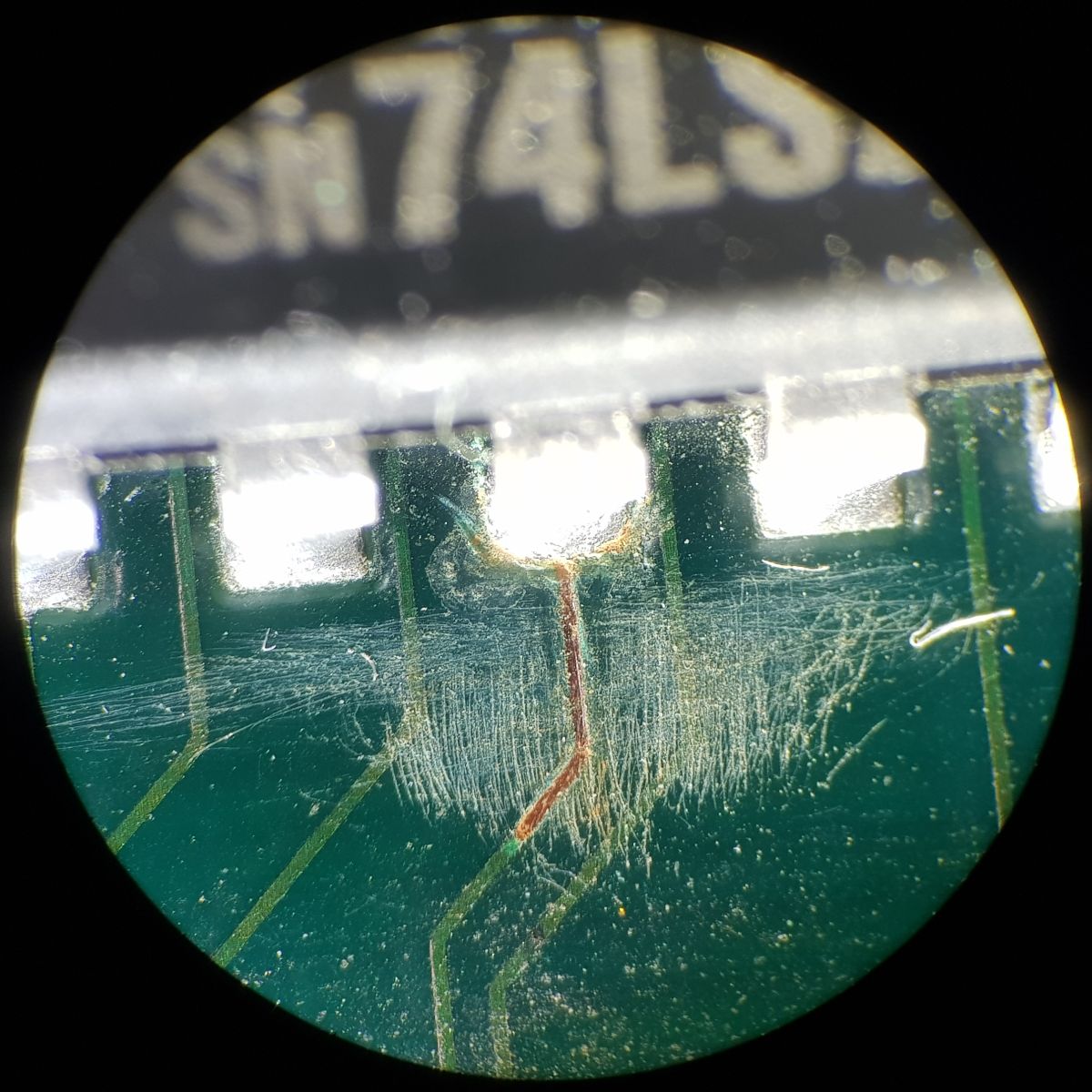

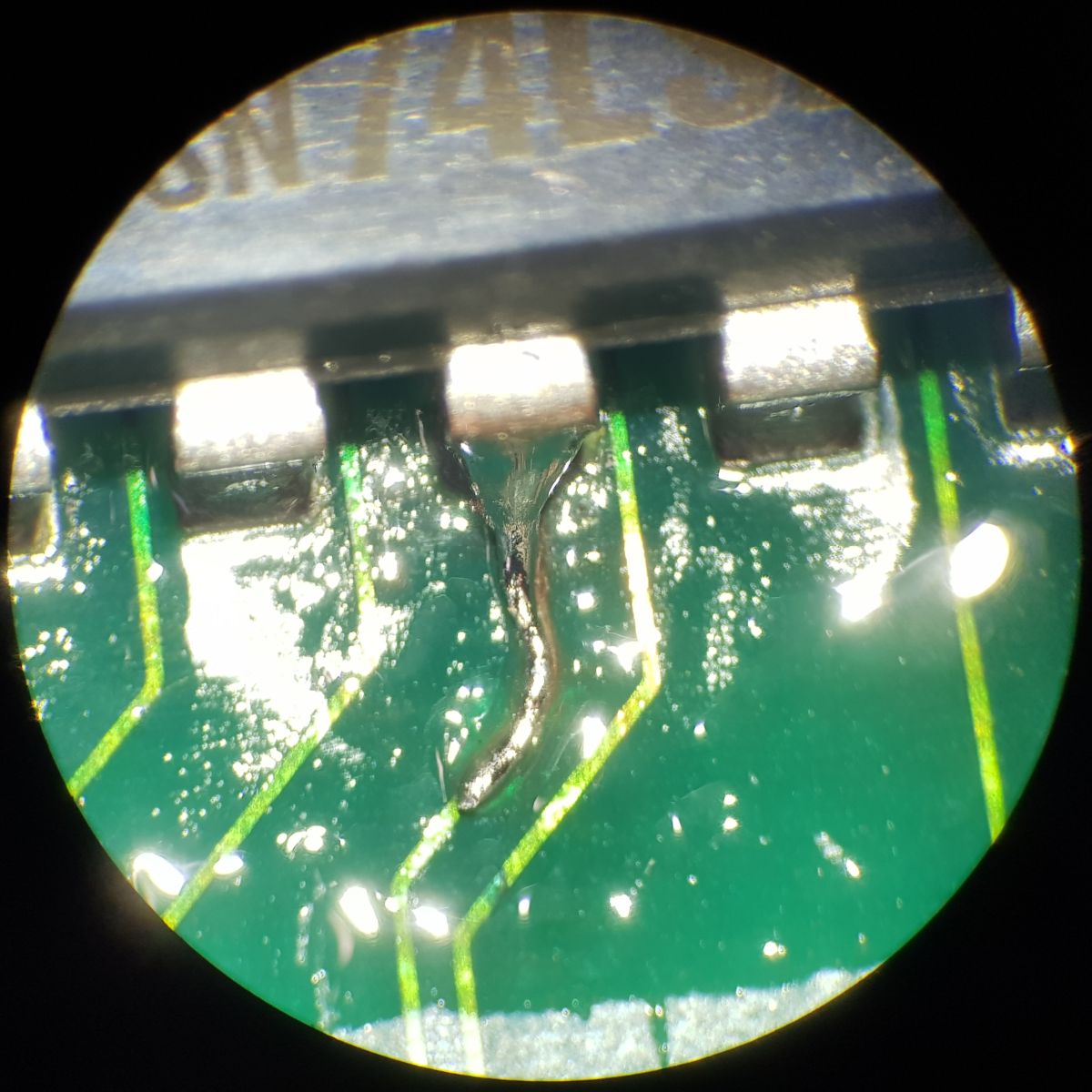

Auf diesen Pin ist irgendetwas ätzendes getropft und hat die Leiterbahn angefressen - die sind aber auch sinnlos dünn.

Das Kupfer muss sauber freigelegt werden. Mein Multimeter sagt mir: kein Kontakt.

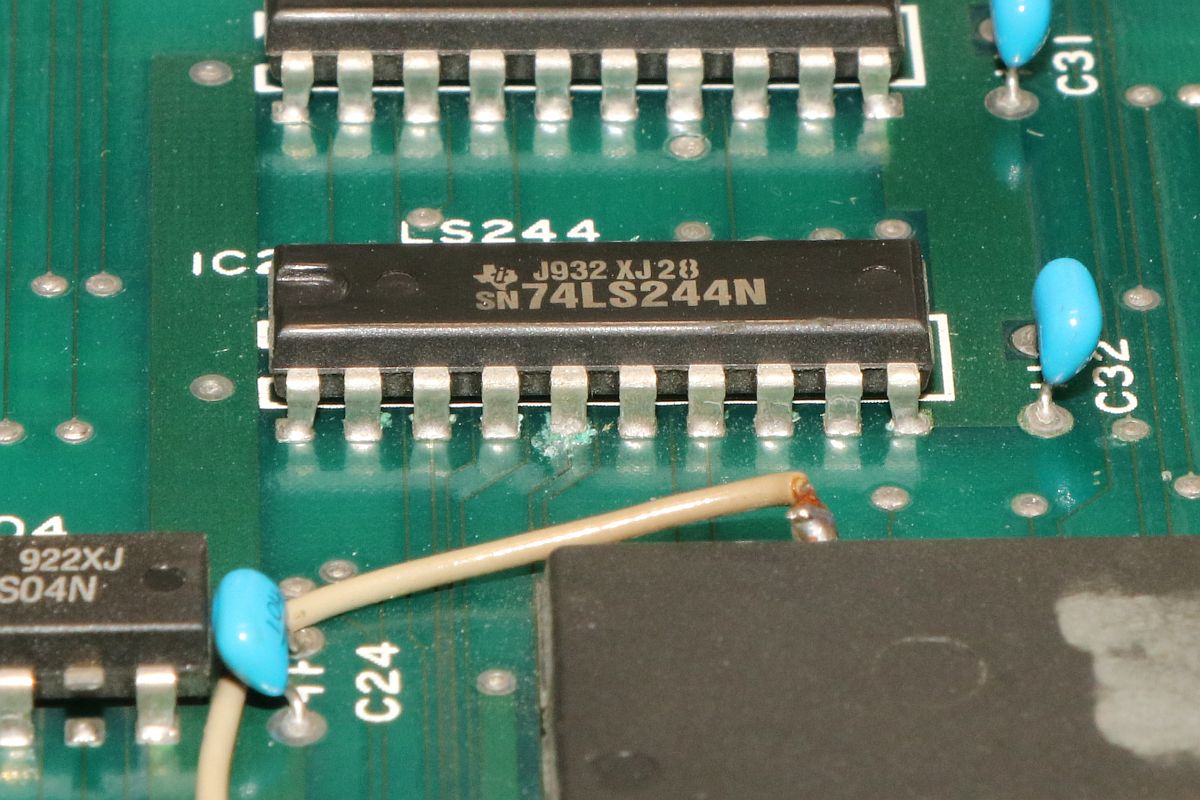

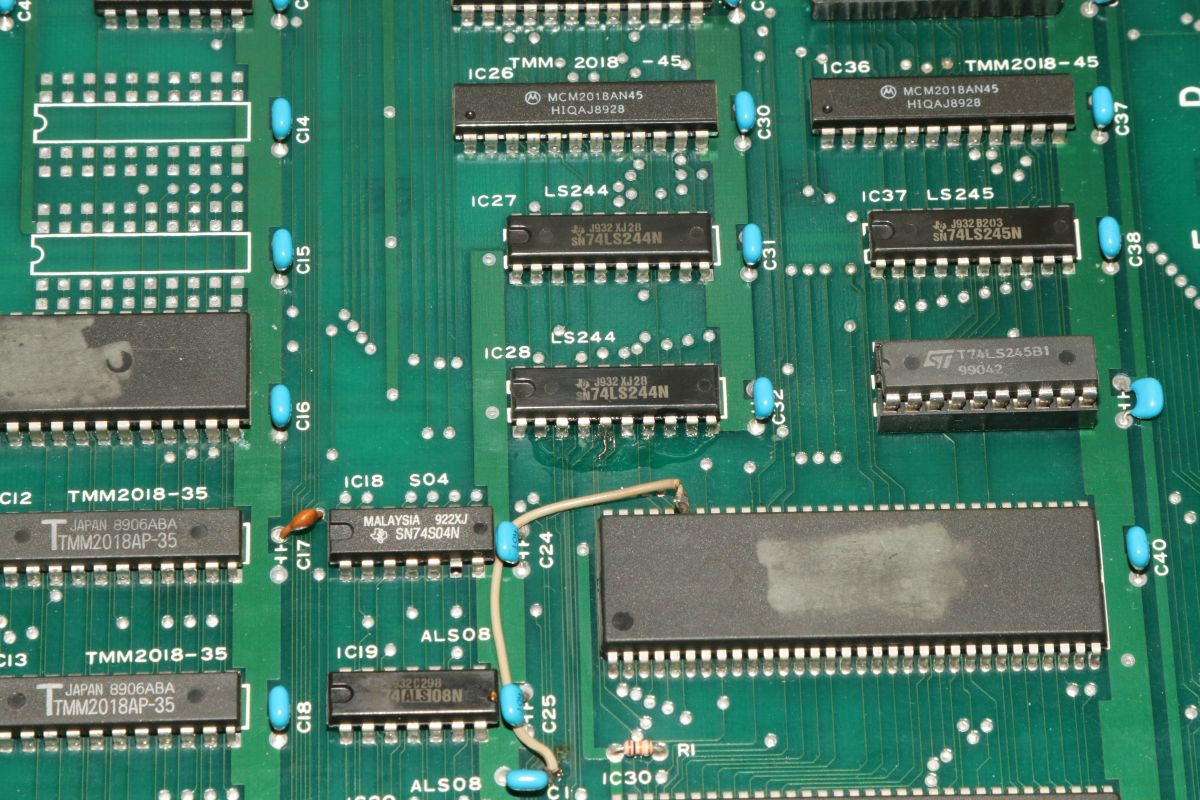

Ein Fädeldraht und etwas Lötzinn später...

Manchmal sind es nur Kleinigkeiten - im wahrsten Sinn des Wortes. Nur finden muss man sie.

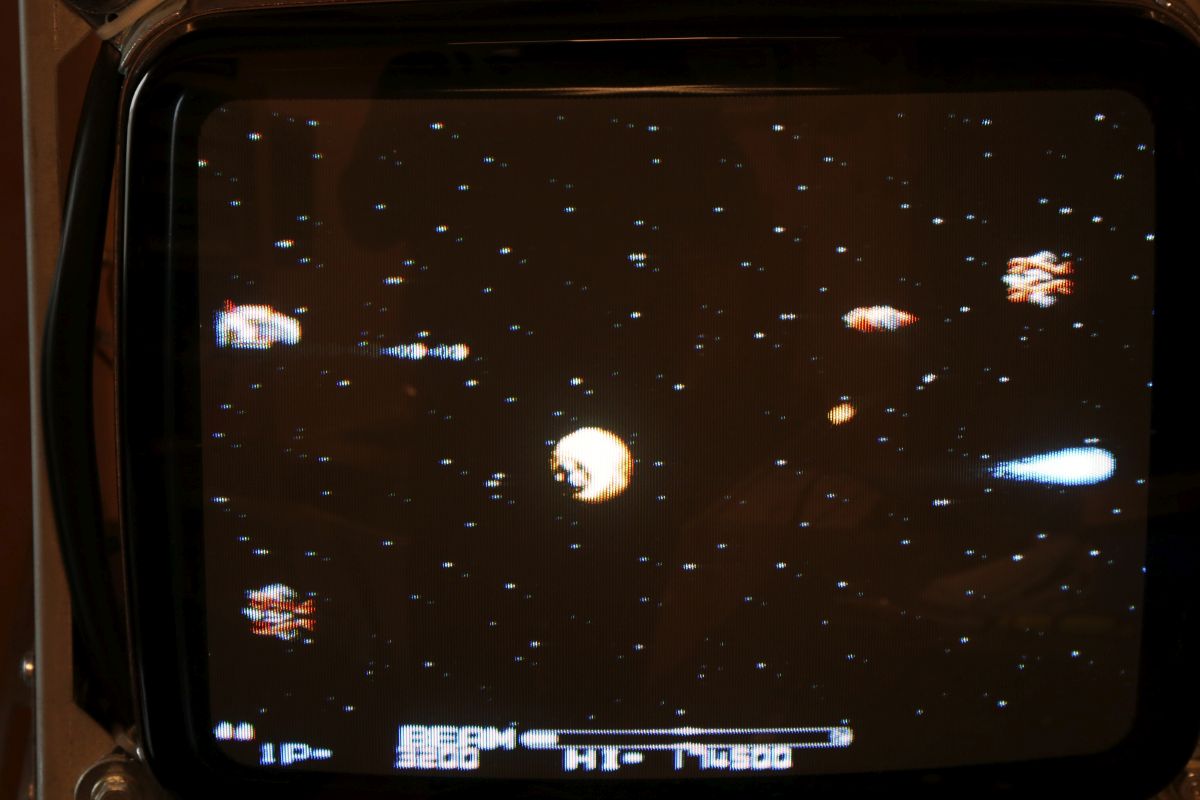

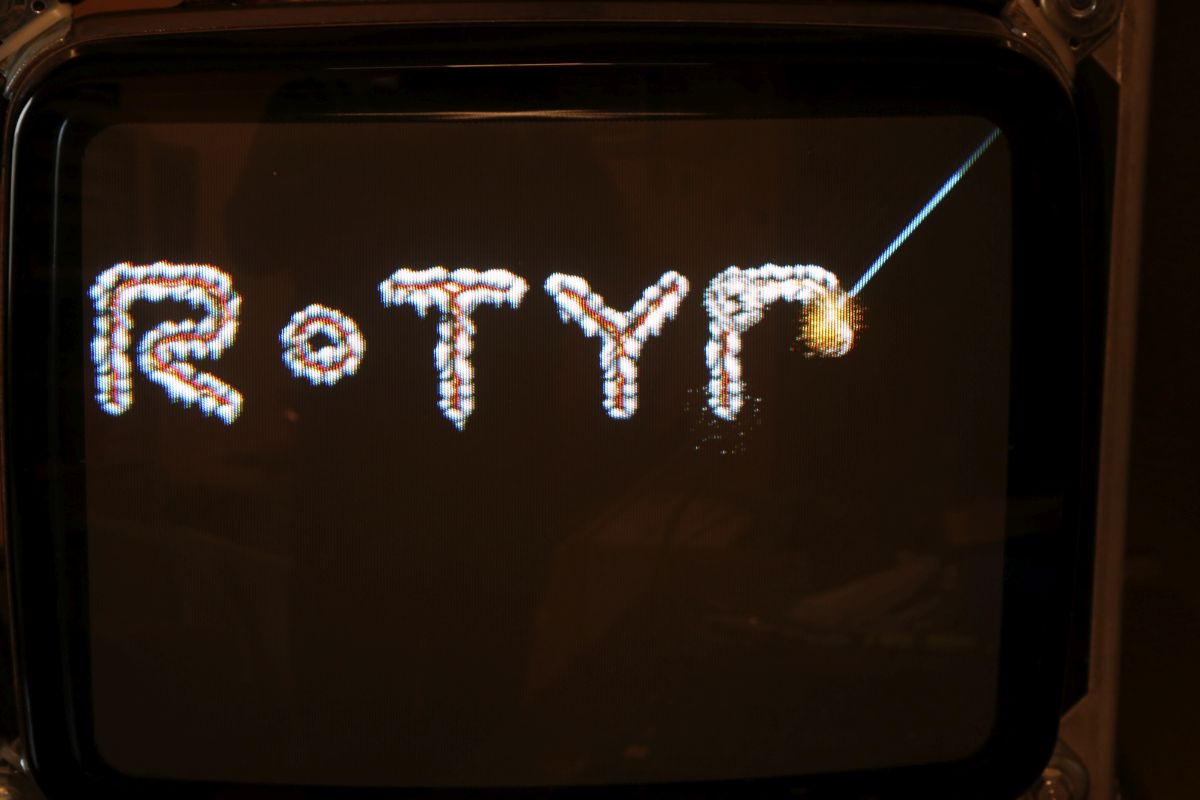

Und schon sind die Sprites wieder komplett.

Ich hoffe, dass auf der Platine nicht noch mehr Säurespritzer sind, gefunden habe ich keine mehr.
