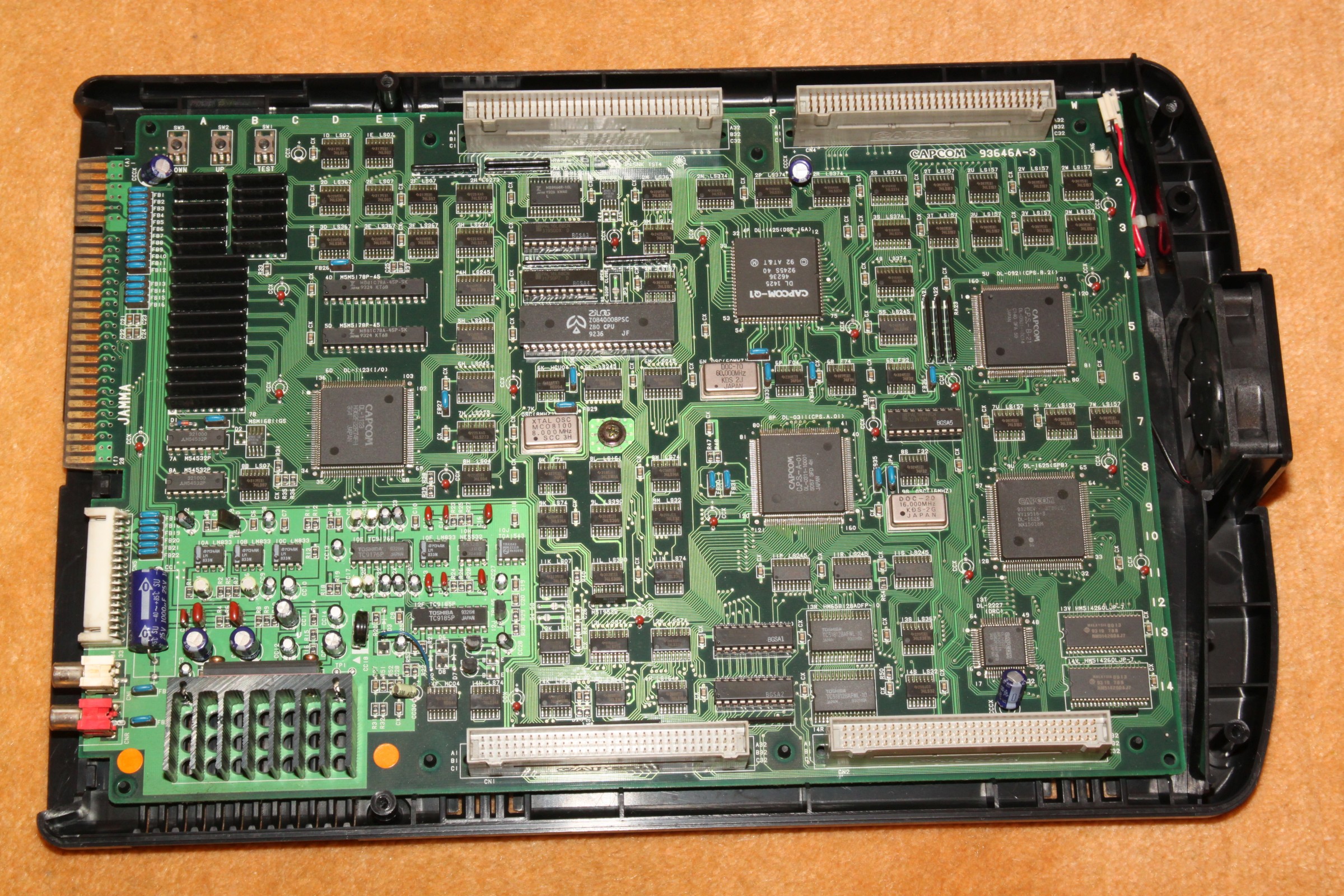

{CPS2 - System} Ja. Es haben schon viele gemacht, jetzt wollte ich auch. Der Kauf bei Ihbäh gestaltete sich einfach. Die Lieferung war schnell und vollständig - ein Baseboard USA (A-Board) und ein Spiel X-Men vs. Streetfighter (B-Board)...

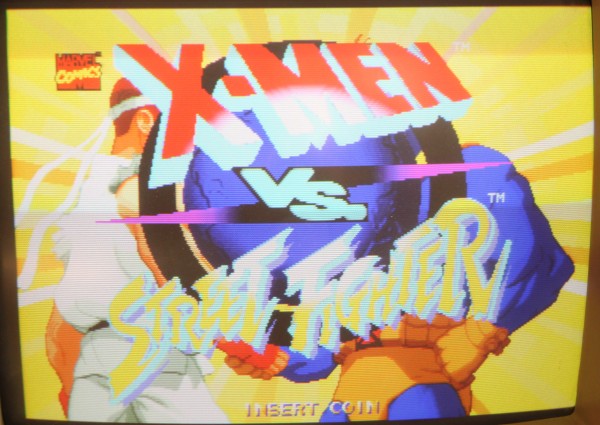

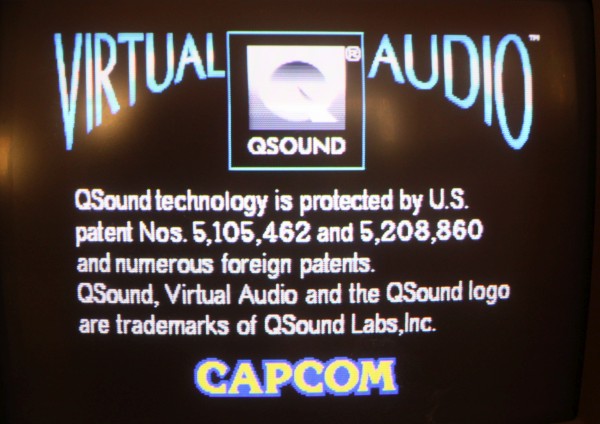

Erst mal sehen, ob im Original noch alles funktioniert:

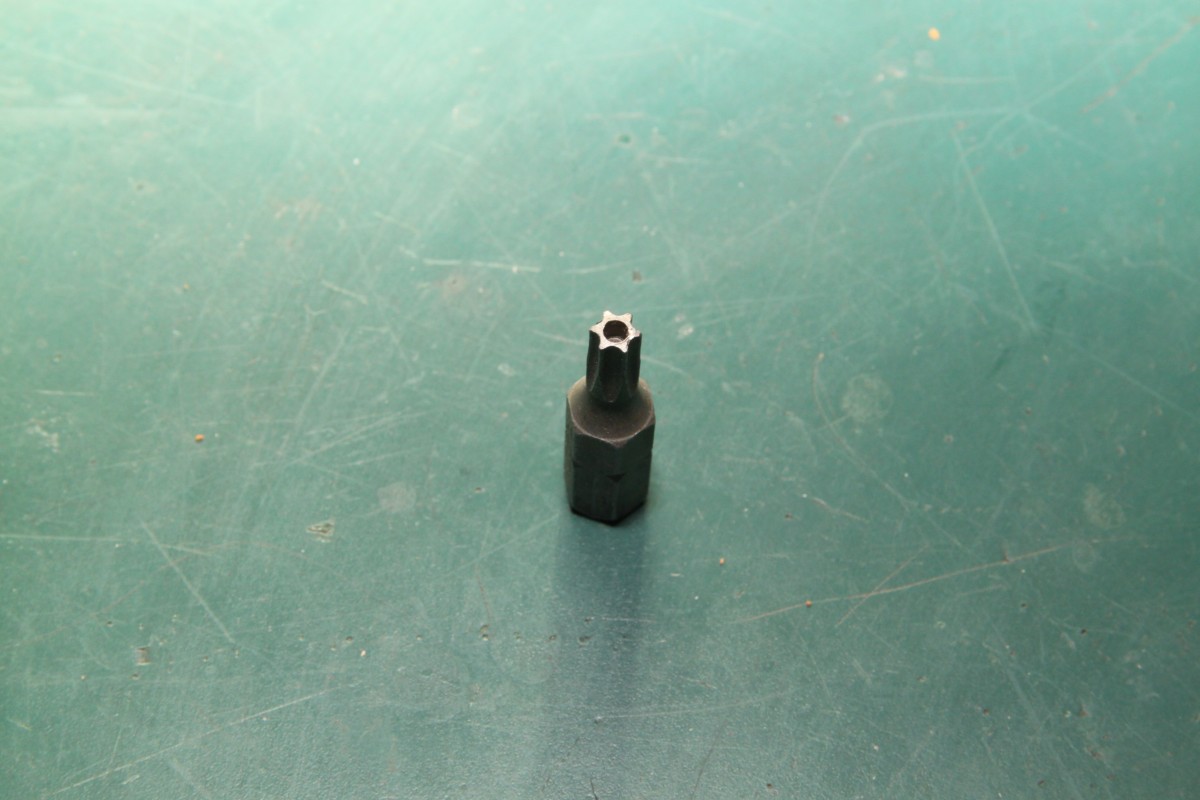

Einwandfrei! Die Batterie ist noch in Ordnung, die Entschlüsselung läuft. Das Spiel startet ohne Probleme. Jetzt das nötige Werkzeug:

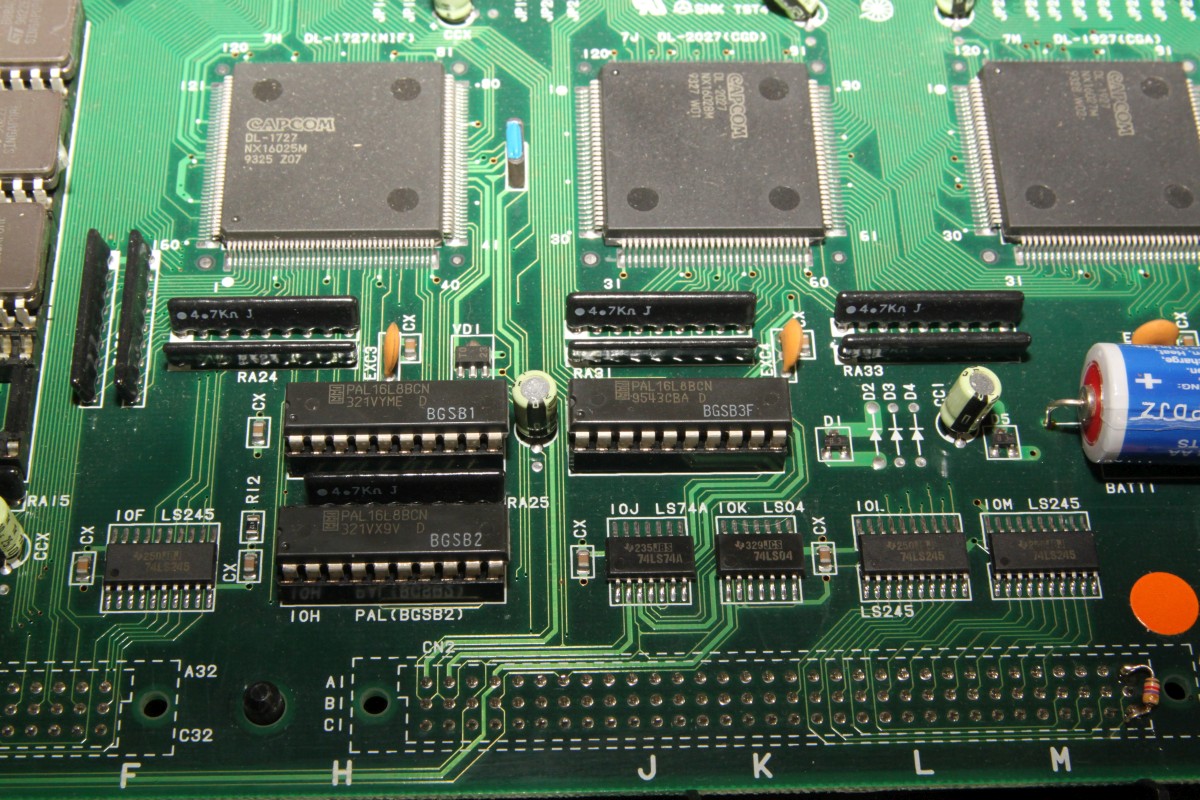

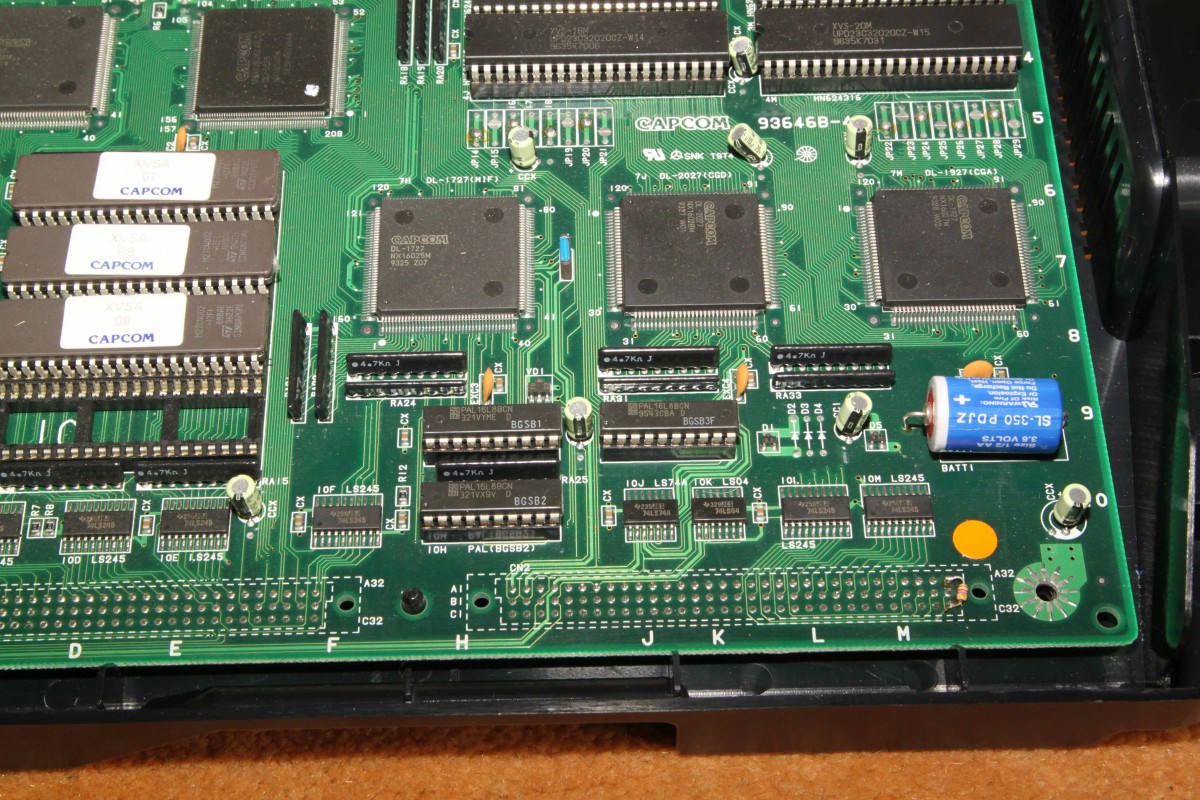

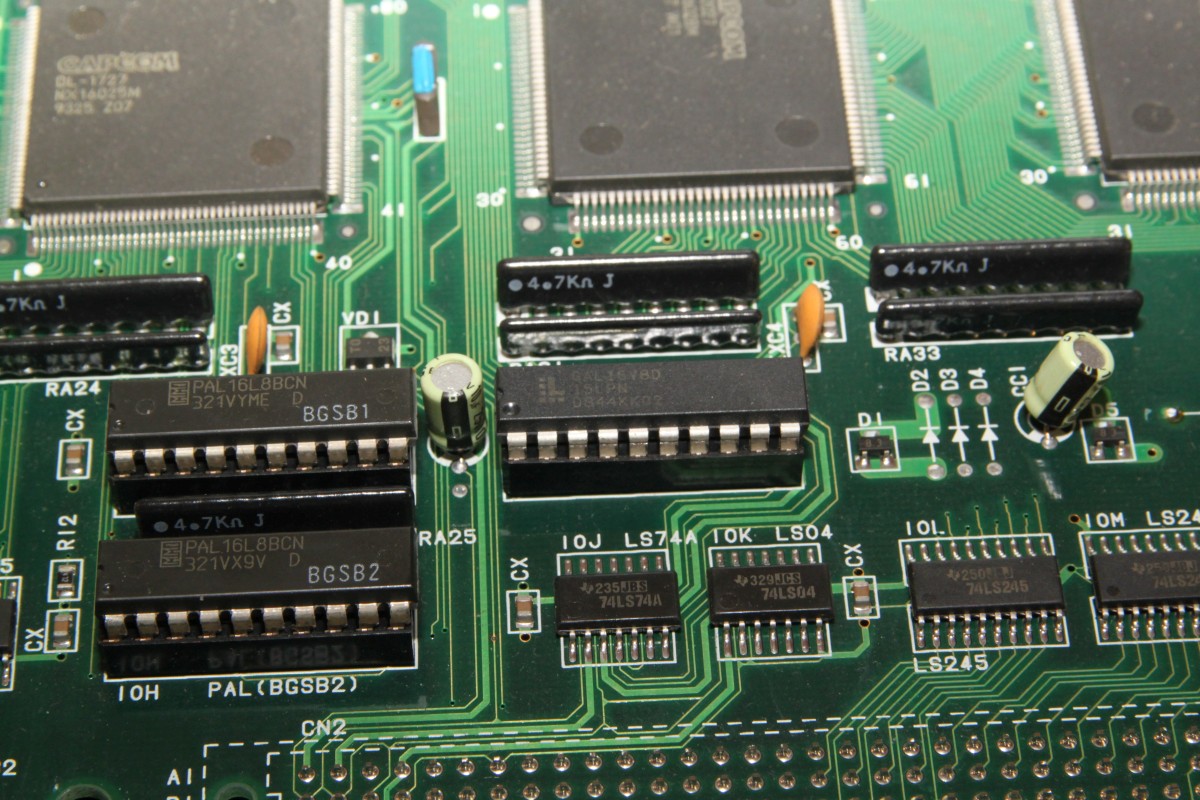

Hier sind die wichtigen PALs (also einer davon) und die gruselige Suicide-Batterie:

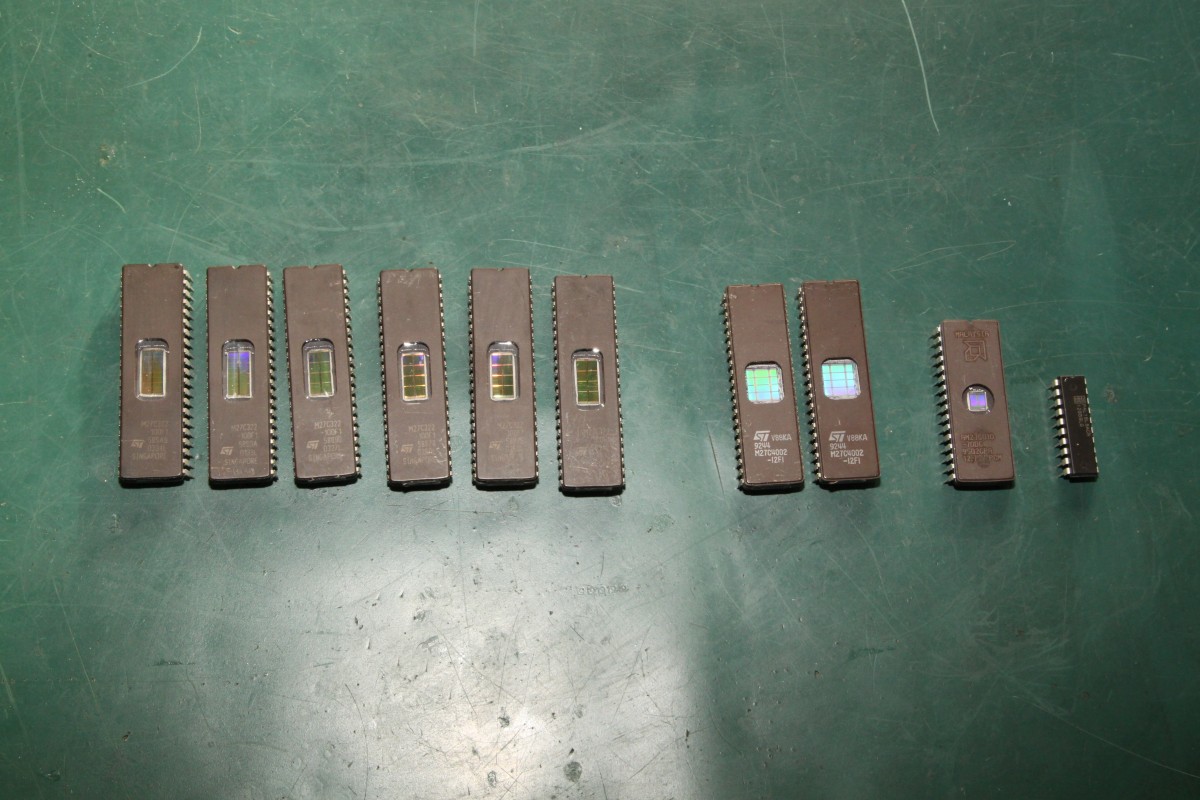

Und hier meine Munition - ich habe reichlich davon...

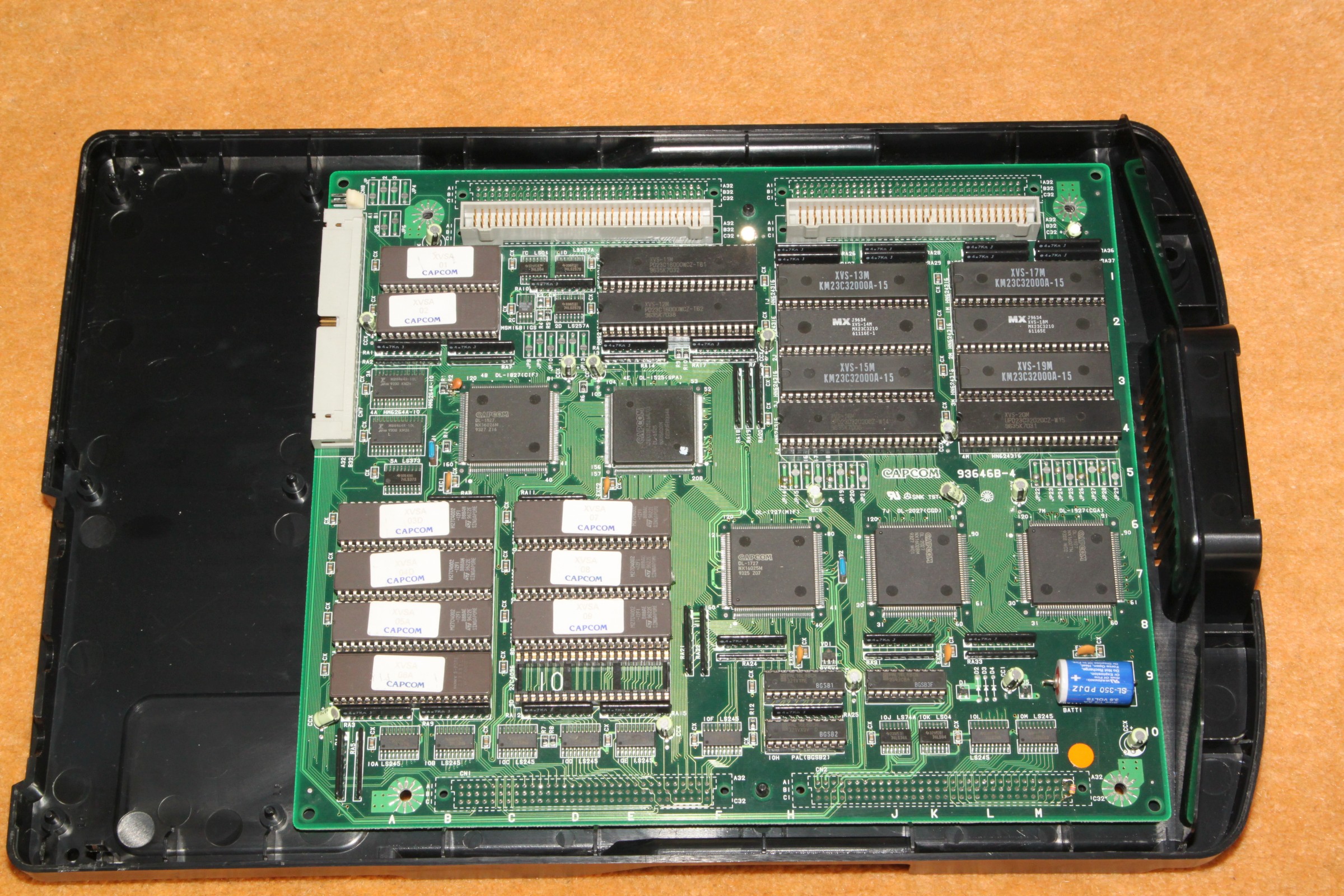

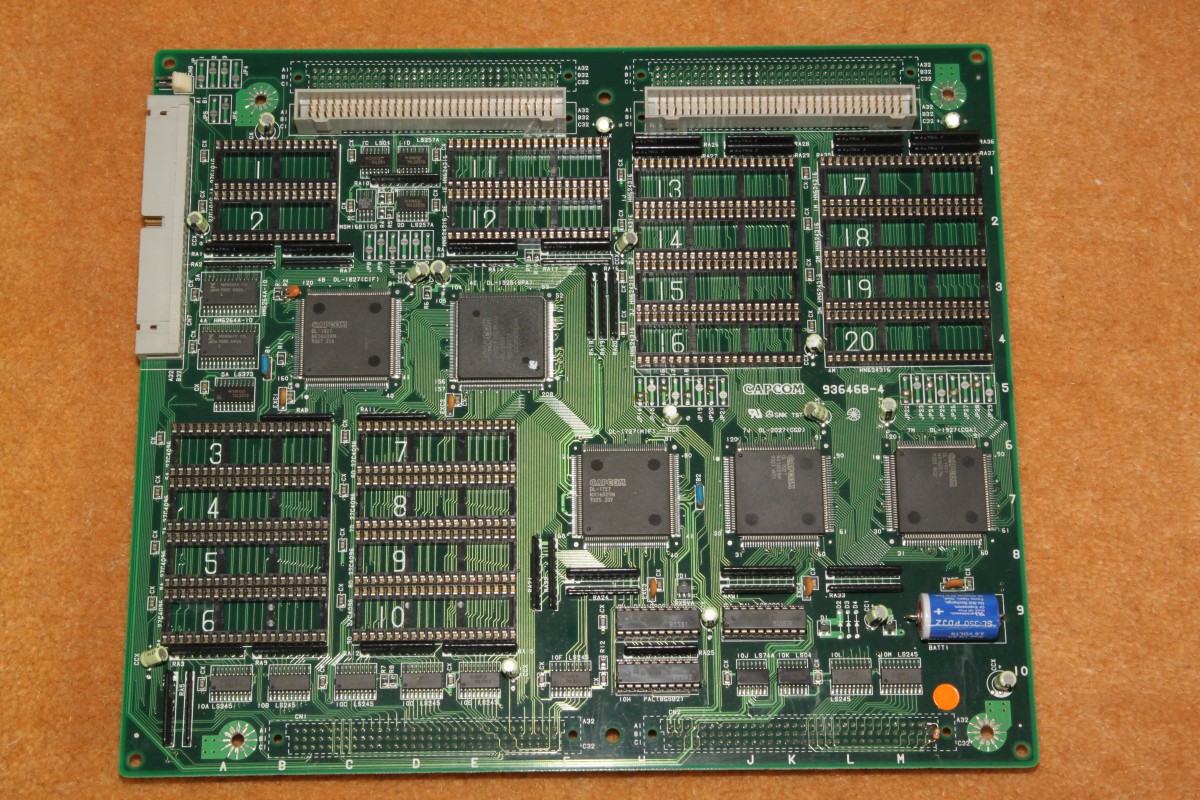

So sieht das Gameboard aus, wenn die ROMs alle runter sind:

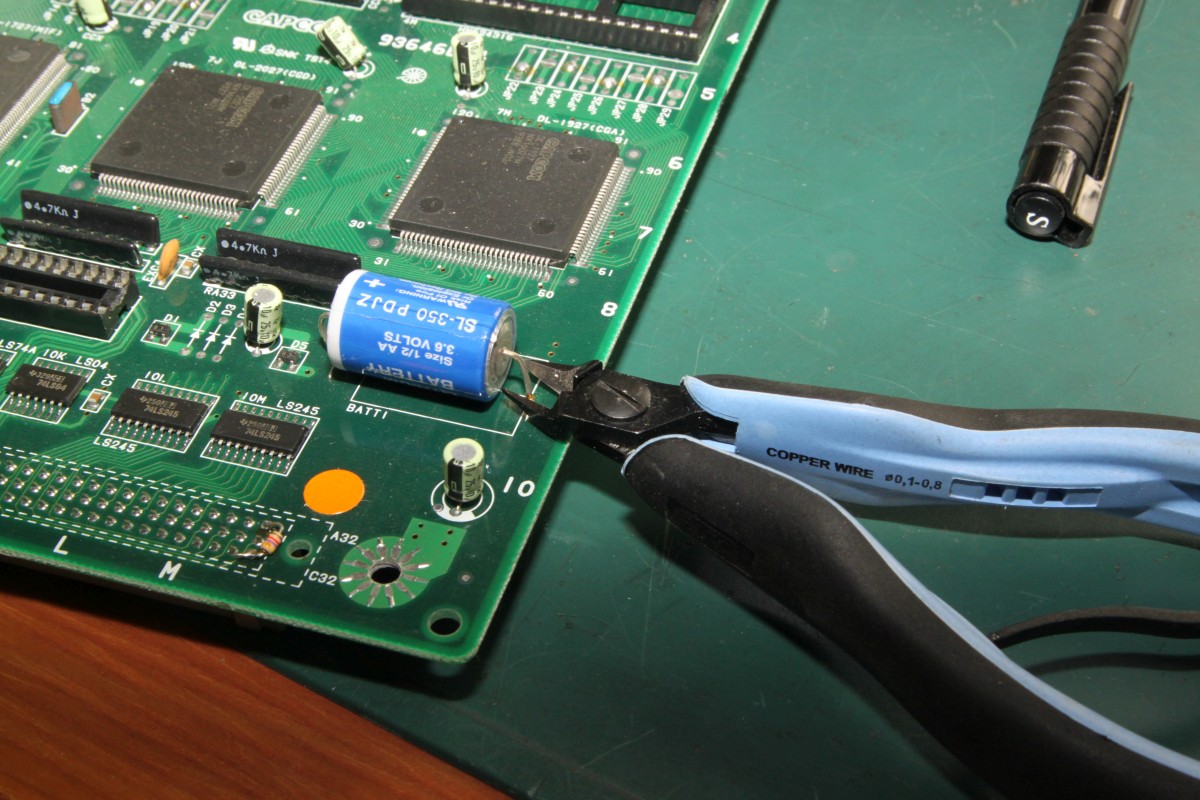

Wenn die Batterie weg ist, gibt es kein Zurück mehr... dann geht auch die Decryption-Tabelle und die Original-ROMs sind ein Fall für die Tonne.

So soll es sein!

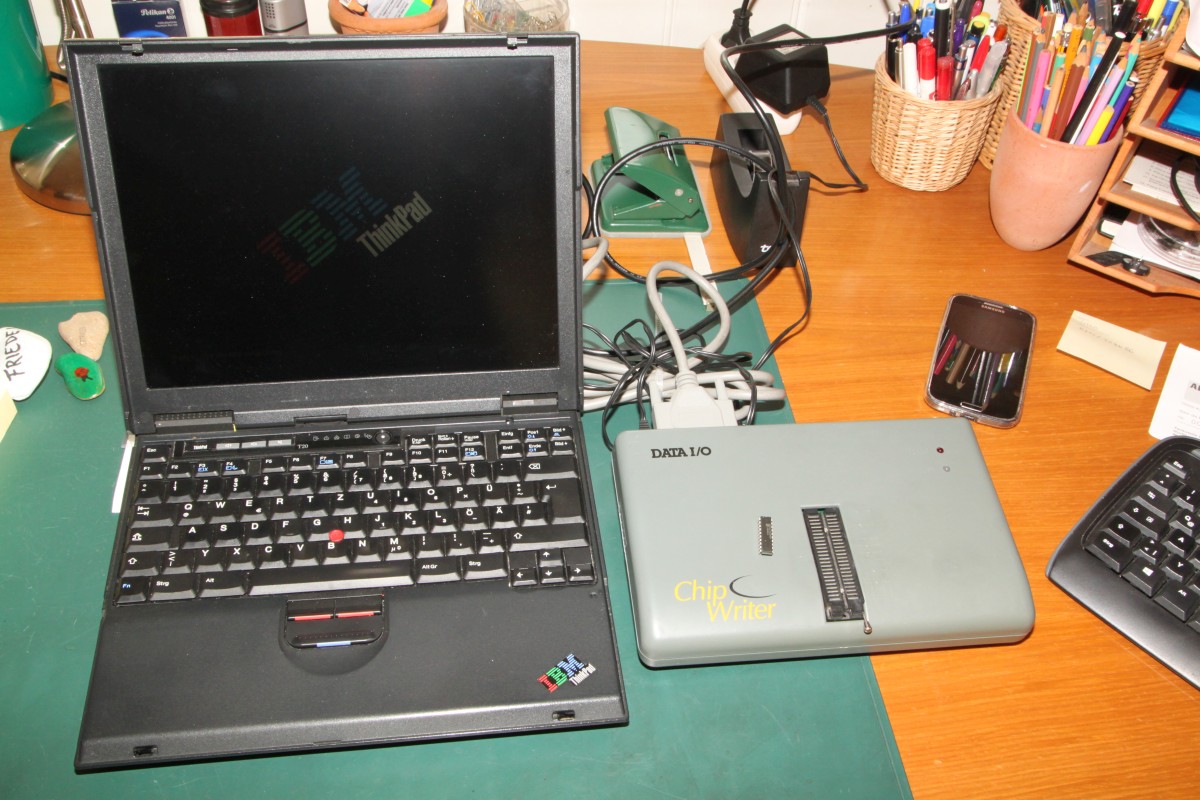

Jetzt zum PAL: der BGSB3x (PAL16L8) ist für Progear nur geeignet, wenn anstelle des x ein F steht, dann muss man einen zusätzlichen Draht löten, wenn da ein G steht, dann muss man gar nichts machen. Also sorge ich für ein "G", obwohl im XMVSF ein F-Typ drin ist. Das JEDEC-File für G ist im Netz erhältlich - ich habe einen PAL16L8, also sollte es gehen. Falsch gedacht! Das JEDEC ist für einen PALCE16V8 geschrieben, den hab ich nicht und der hat viel mehr Fuses... Na wenigstens habe ich noch einen GAL16V8... Mal mit dem probieren! Mein Luxusbrenner kann keine PALs, da muss ich wohl den Data I/O bemühen...

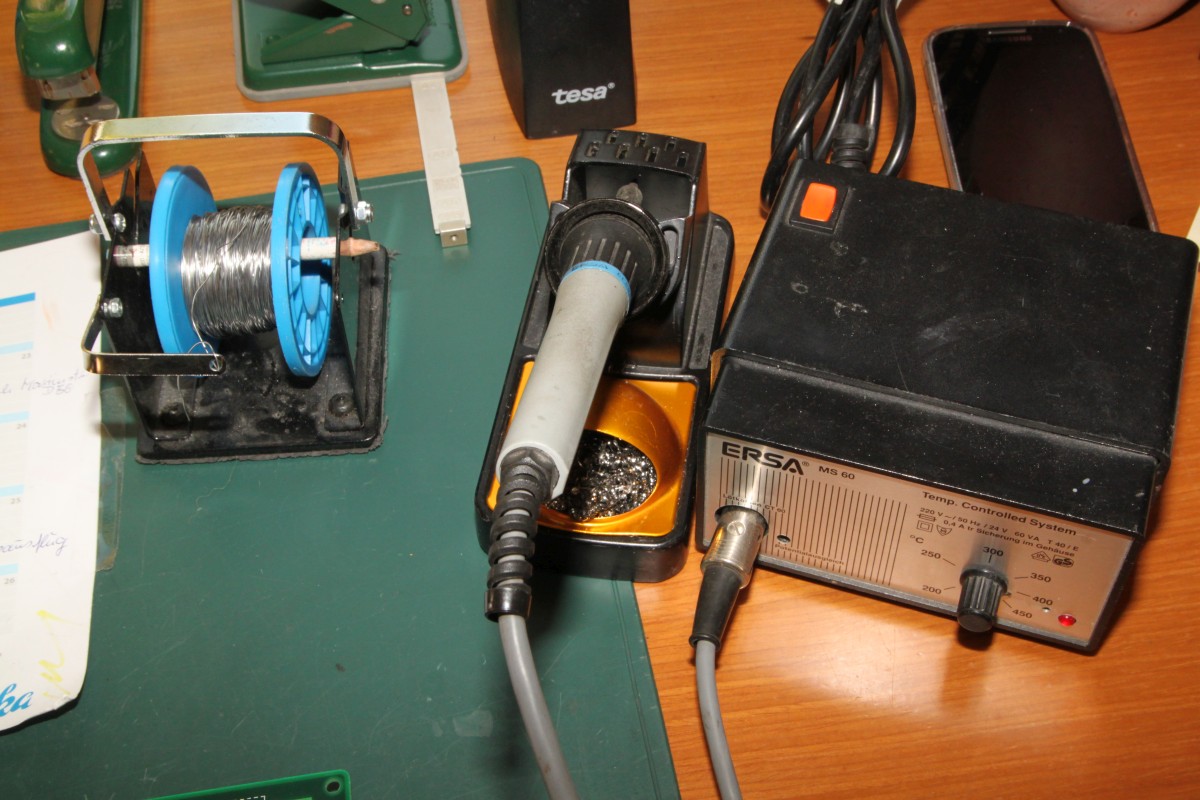

Jetzt wird's heiß...

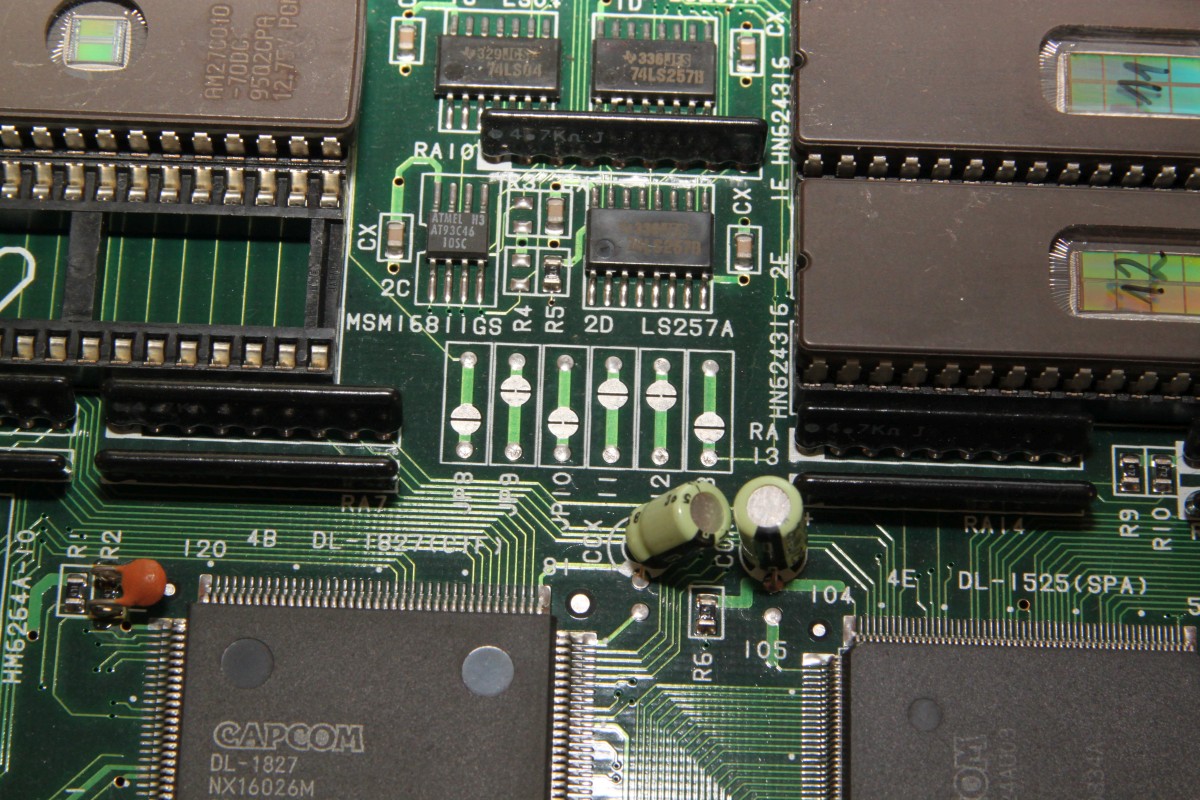

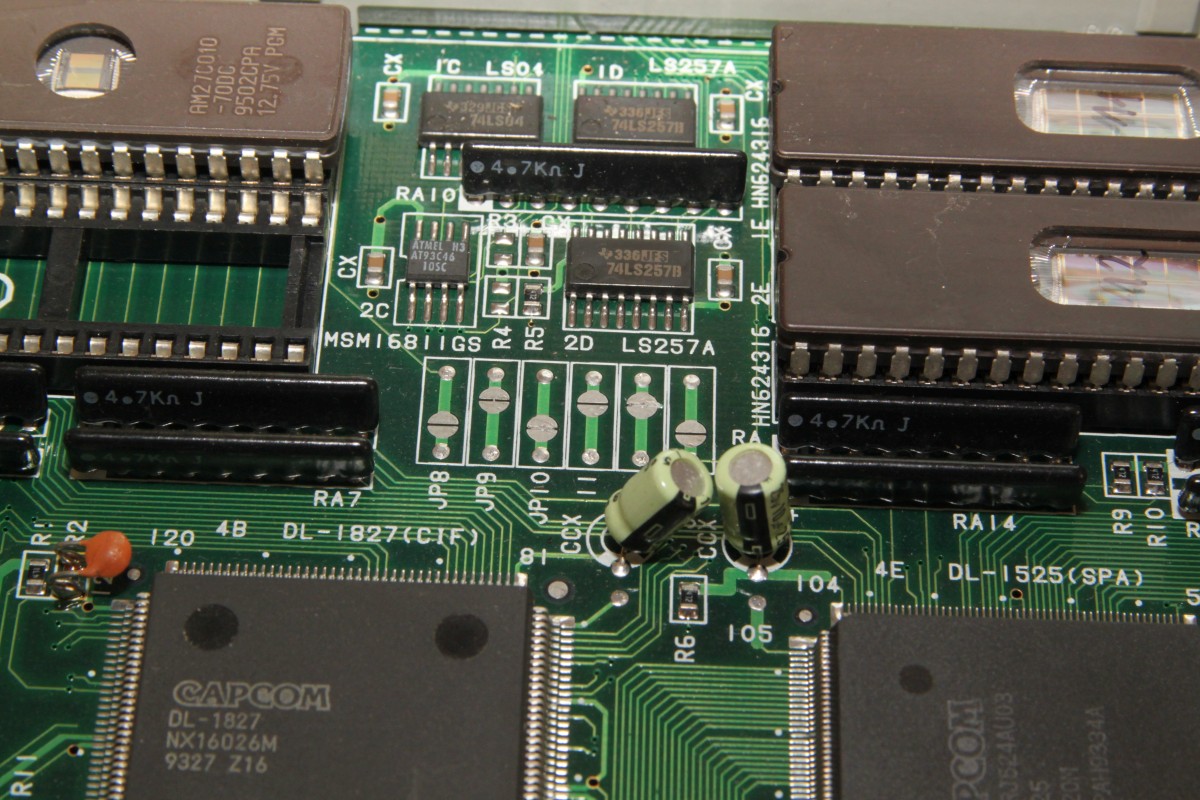

Diese Jumper müssen angepasst werden:

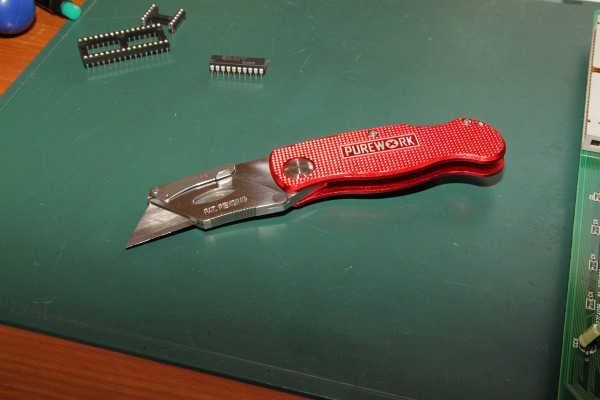

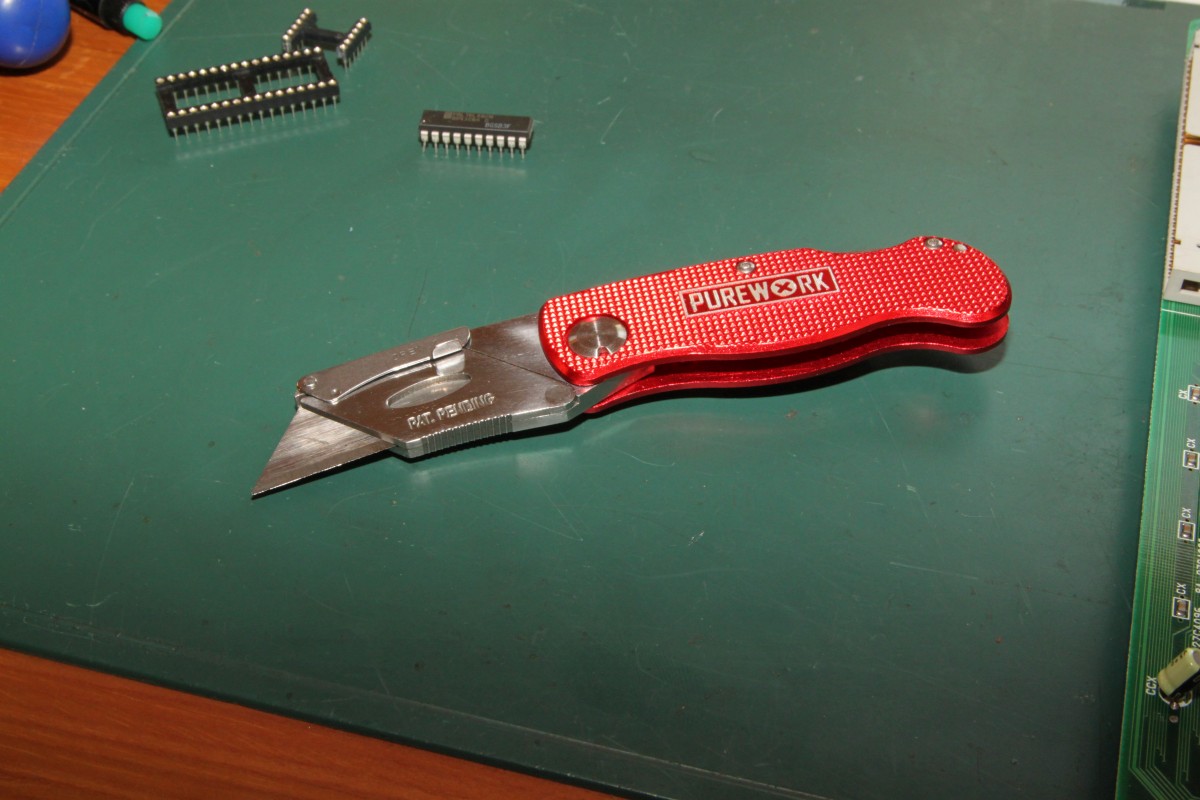

Ein gutes Wekzeug für Elektronik:

Mike the Ripper...

Und die richtigen Jumper gelötet:

Den GAL eingesetzt...

Und Spannung... Anschalten... Ich bin soooo müüüüde....

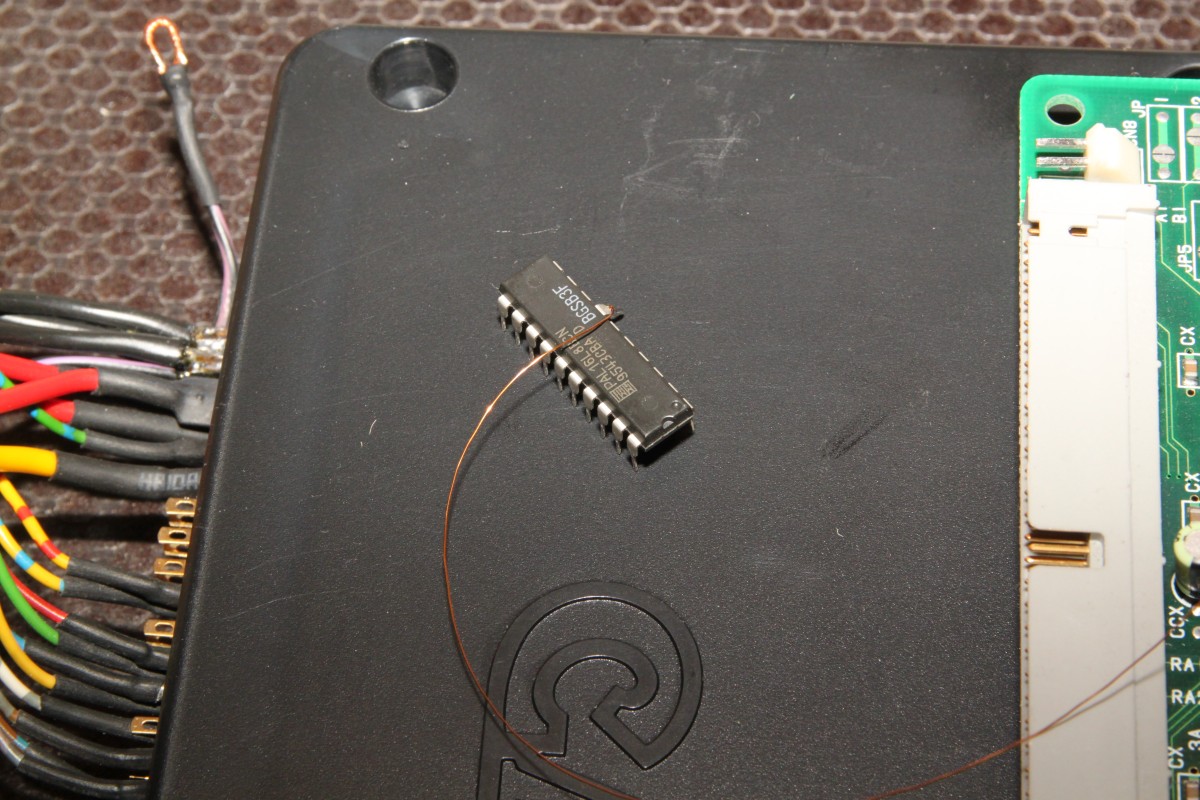

Nachdenken... Vielleicht geht das mit dem GAL nicht, also den original-PAL geholt und die Strippe gelötet - ohne Erfolg. Da stand ein klitzekleiner Nebensatz in der Anleitung... "Note. If the donor board was working then you should remove the battery and short out the capacitor CC1. This removes any charge left on the board and will clear the original encryption keys from SRAM." Arghl... das Teil versucht trotz ohne Batterie zu übersetzen... Man muss also CC1 mit einer Pinzette kurz kurzschließen, damit sich die Restladung verkrümeln kann...! Hier noch mal mein Versuch mit dem alten PROM mit Zusatzstrippe - aber daran lag's ja nicht.

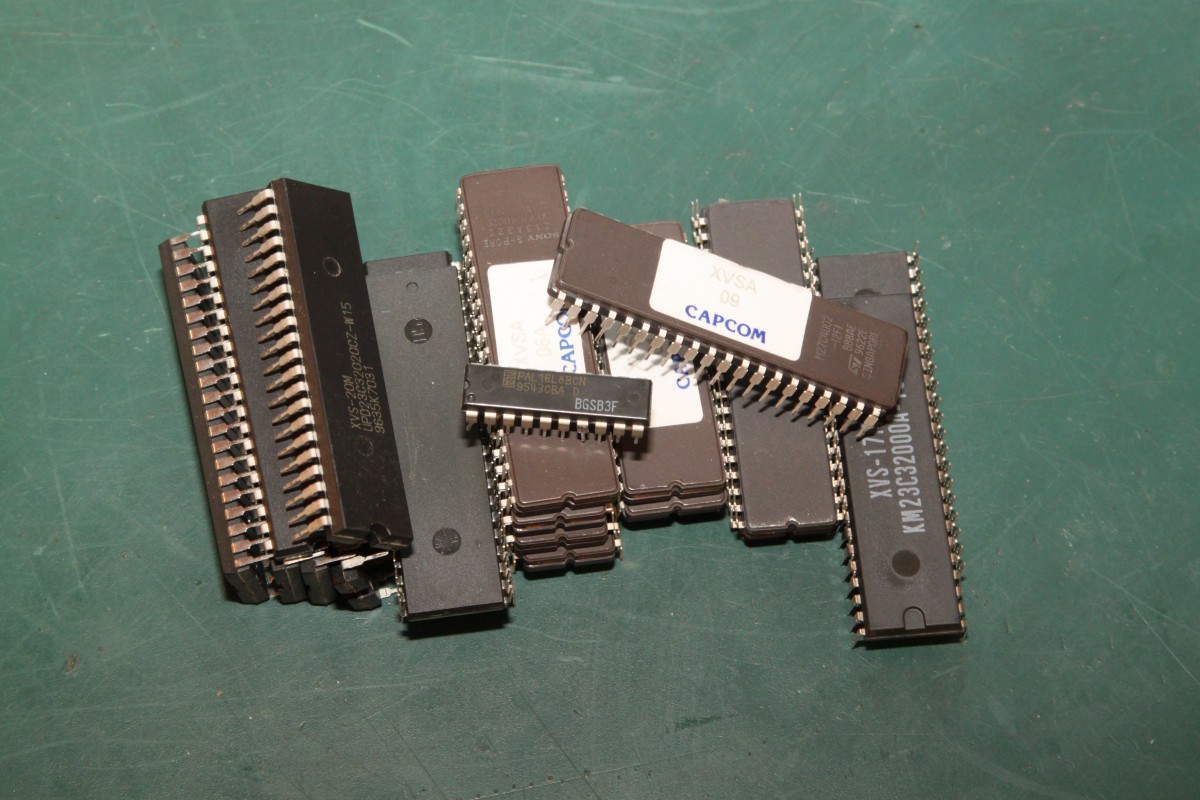

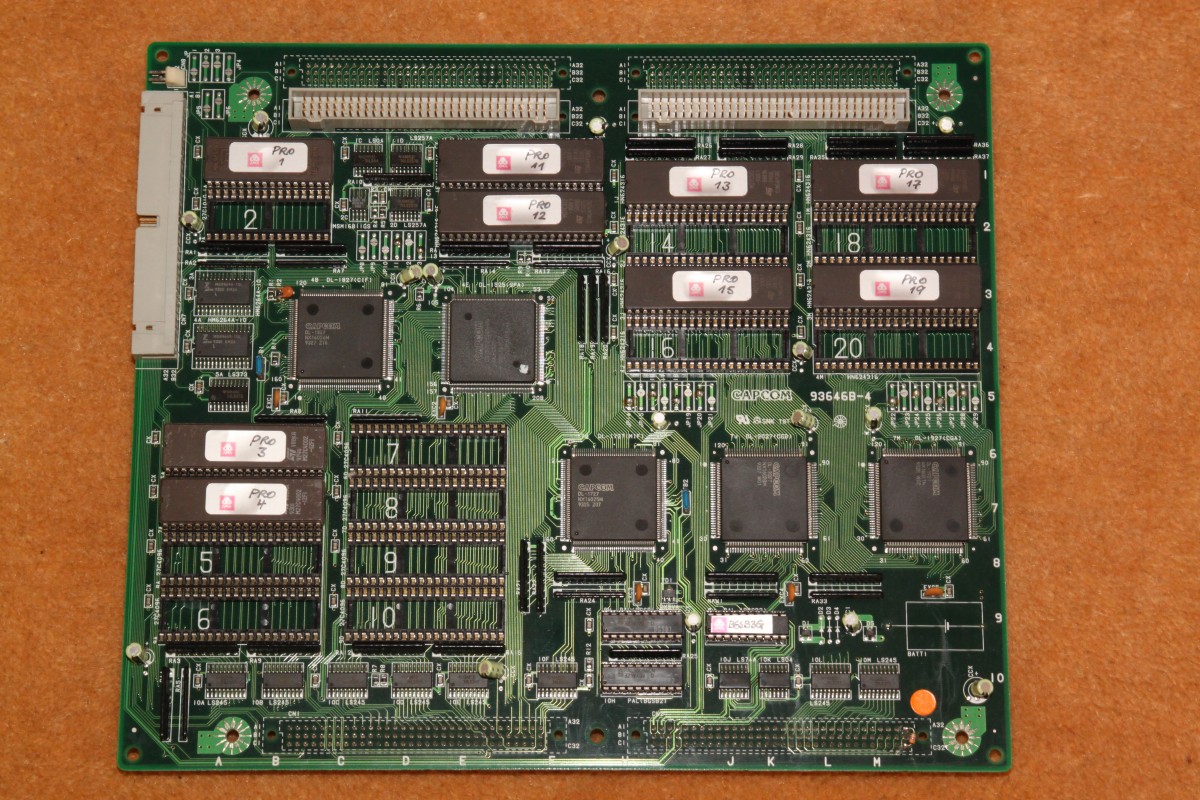

Uff... also Original-PAL mit Strippe rausgeschmissen und Luxus-G-Gal rein und den Wohlstandsmüll bei Seite gekehrt:

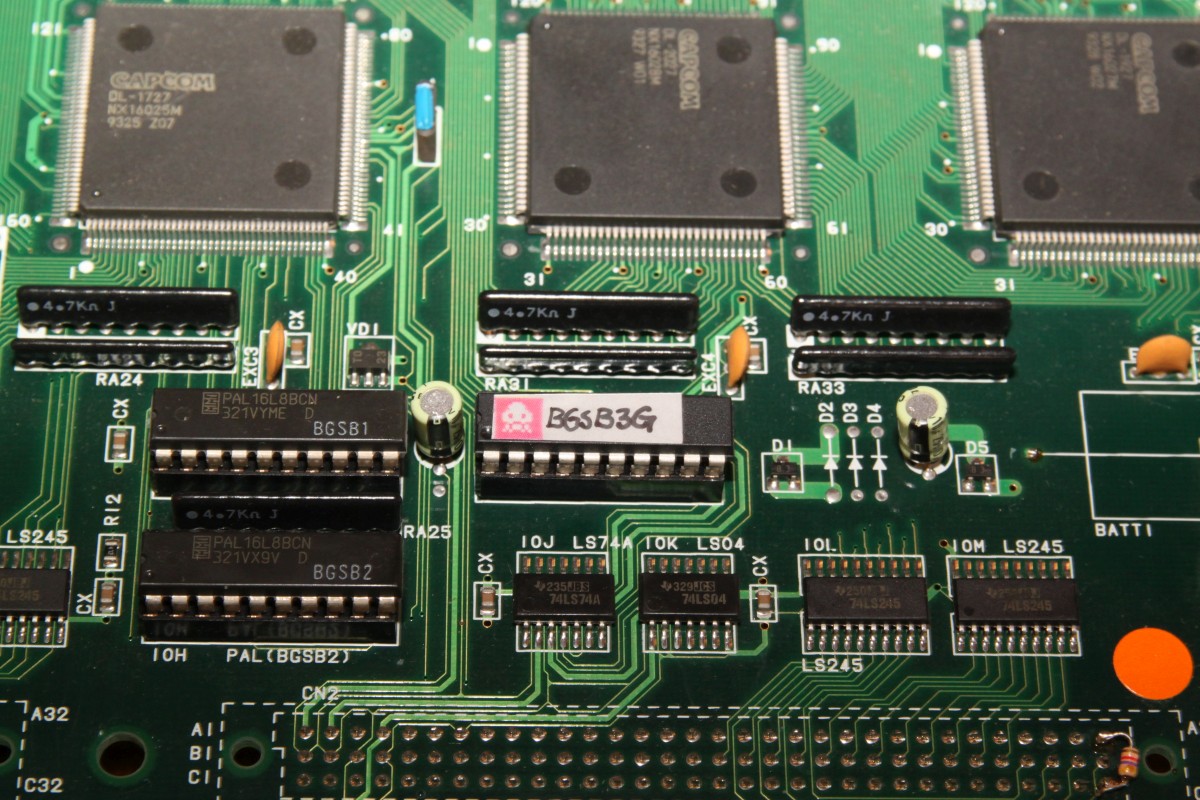

Sauber beschriftet - soviel Luxus muss sein...

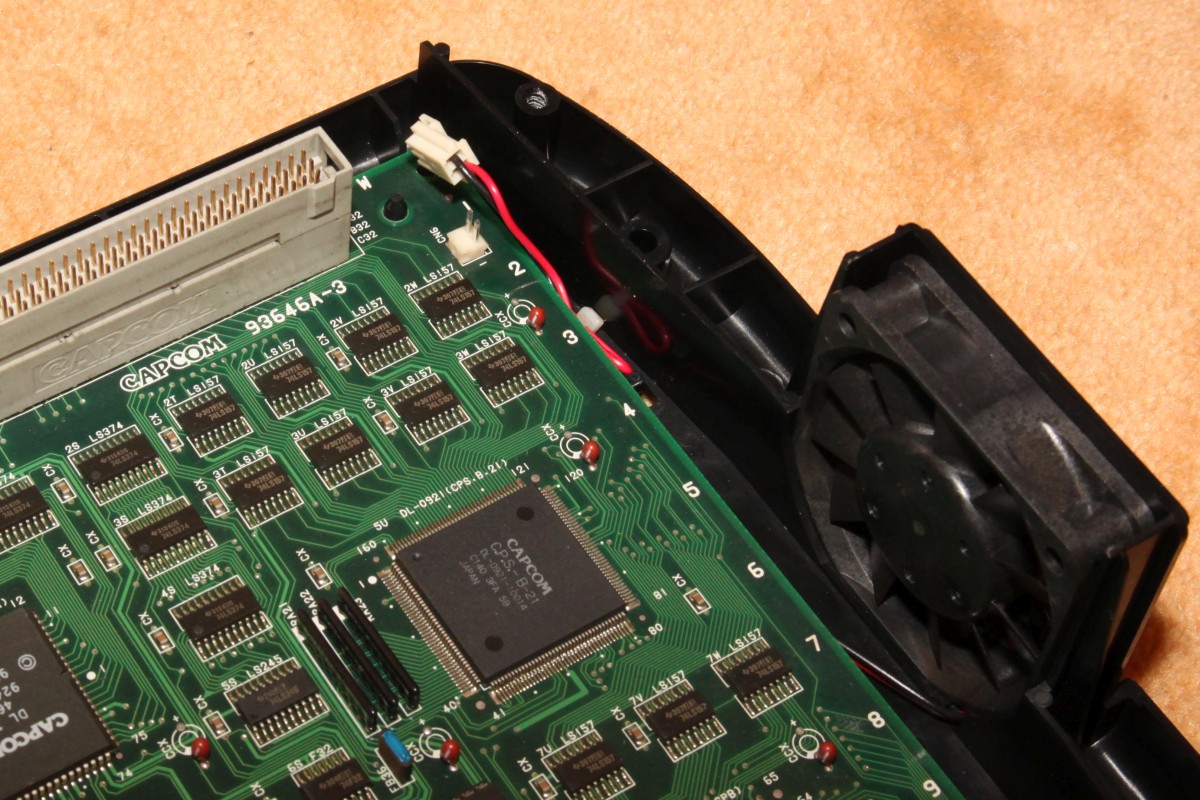

Und den sacklauten Lüfter (Mein Haarfön ist auf der höchsten Stufe leiser!) einfach abgeklemmt...

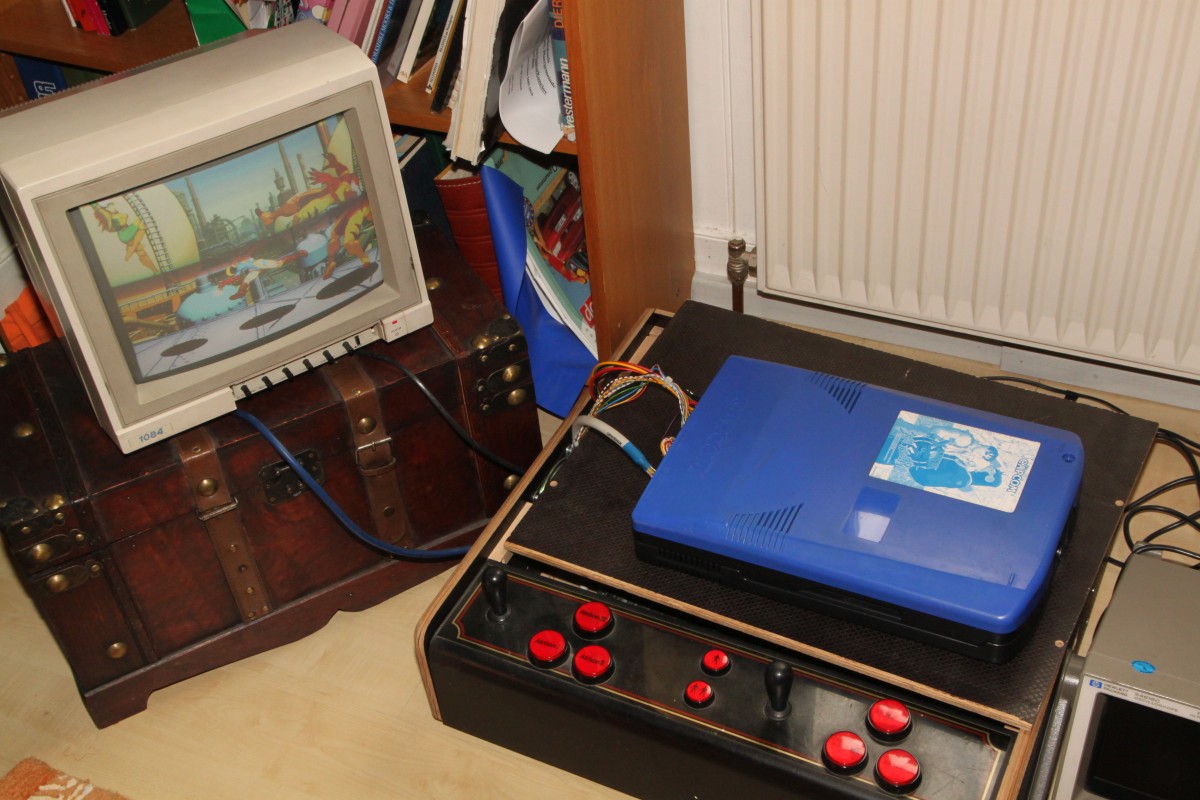

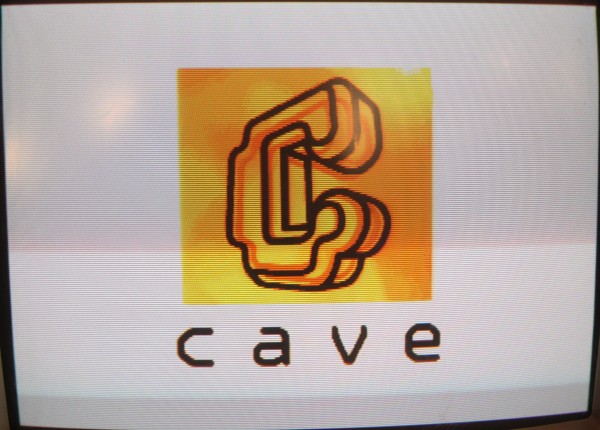

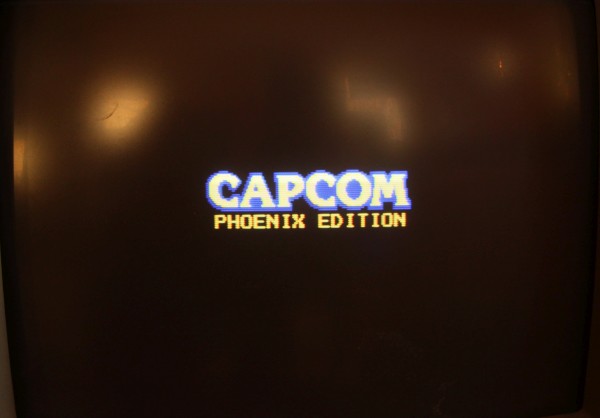

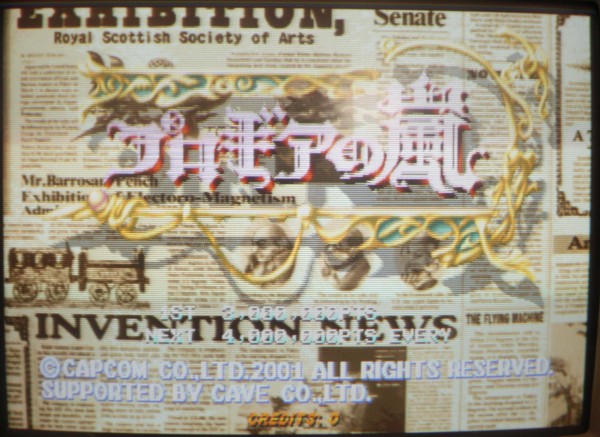

Und genießen:

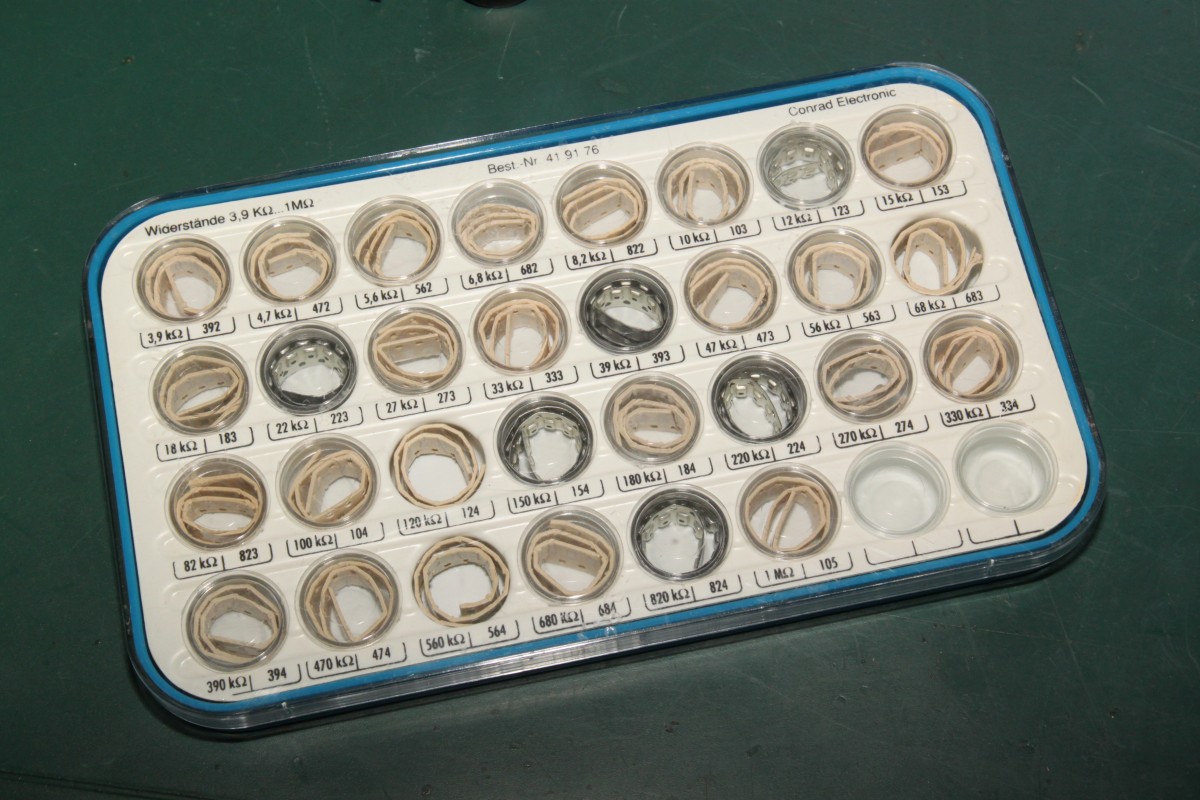

Ein freundlicher Foristi hat mir noch den Hinweis gegeben, dass es Probleme mit dem Pufferkondensator für das Decryption RAM geben kann, wenn man diesem nicht konsequent den Saft abdreht... Wenn der sich mit der Zeit auflädt, dann kann das zu erneuten Decryption-Versuchen führen. Also muss die Aufladung verhindert werden. Am Besten durch einen hochohmigen Widerstand 10k:

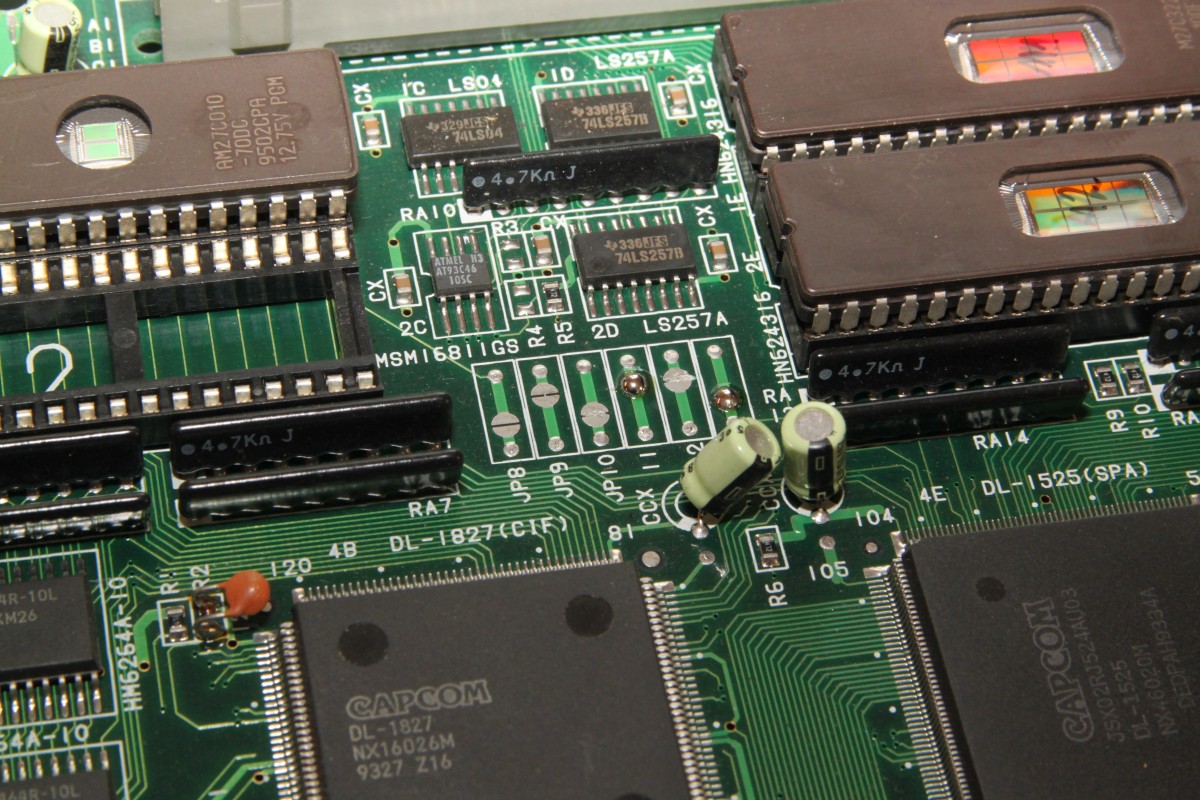

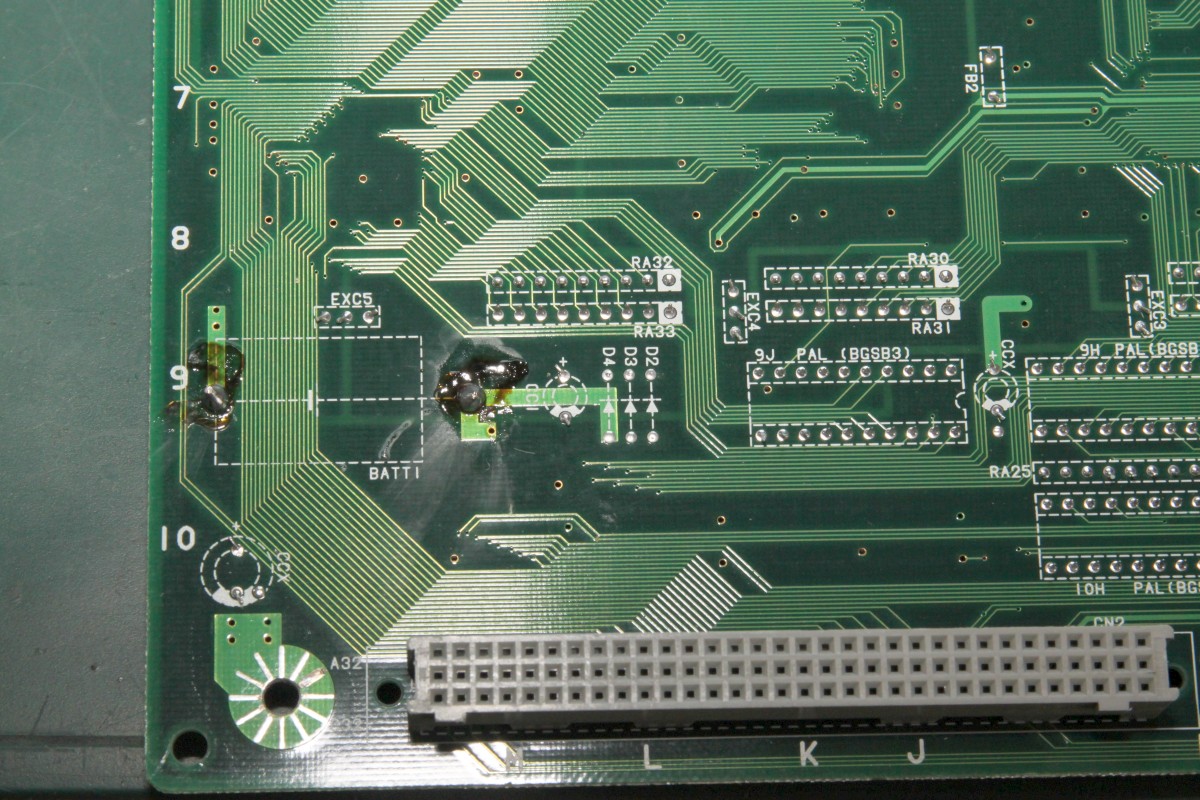

Hier der Ex-Akku, CC1 ist der Pufferkondensator, der den Akkuwechsel so angenehm macht...

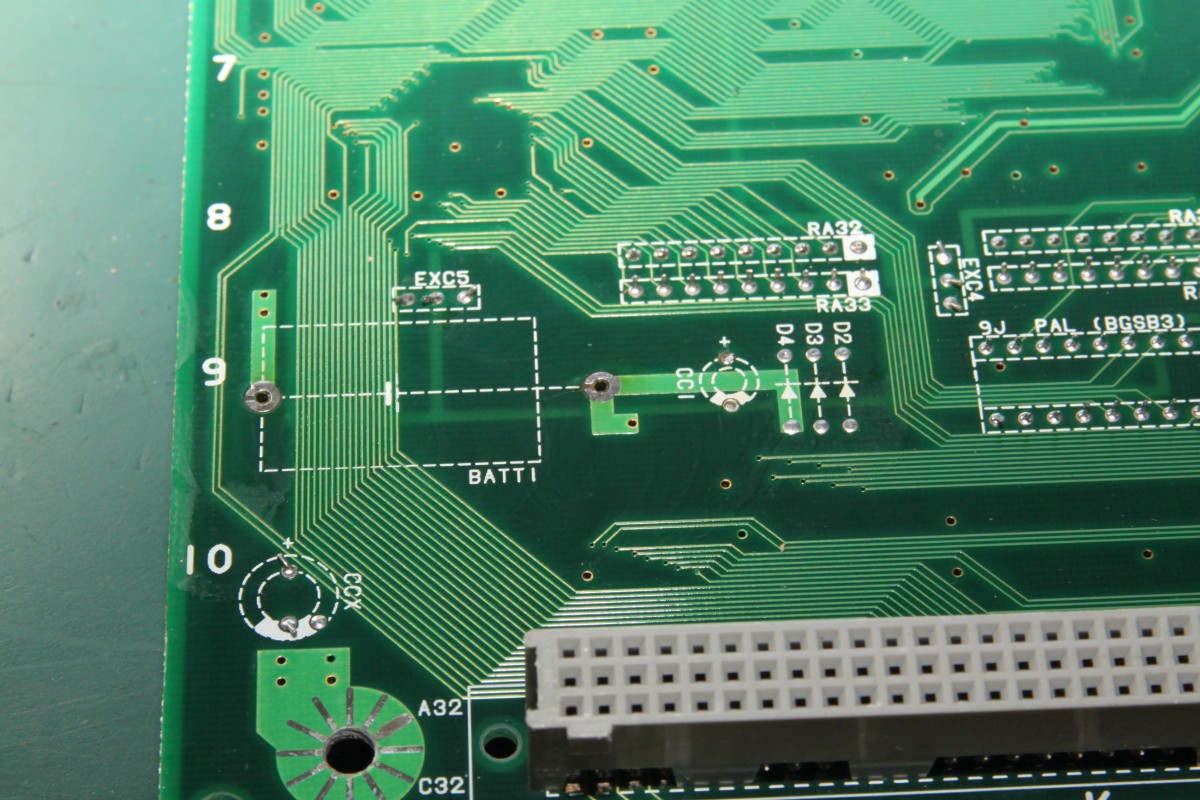

Raus damit und schön sauber machen...

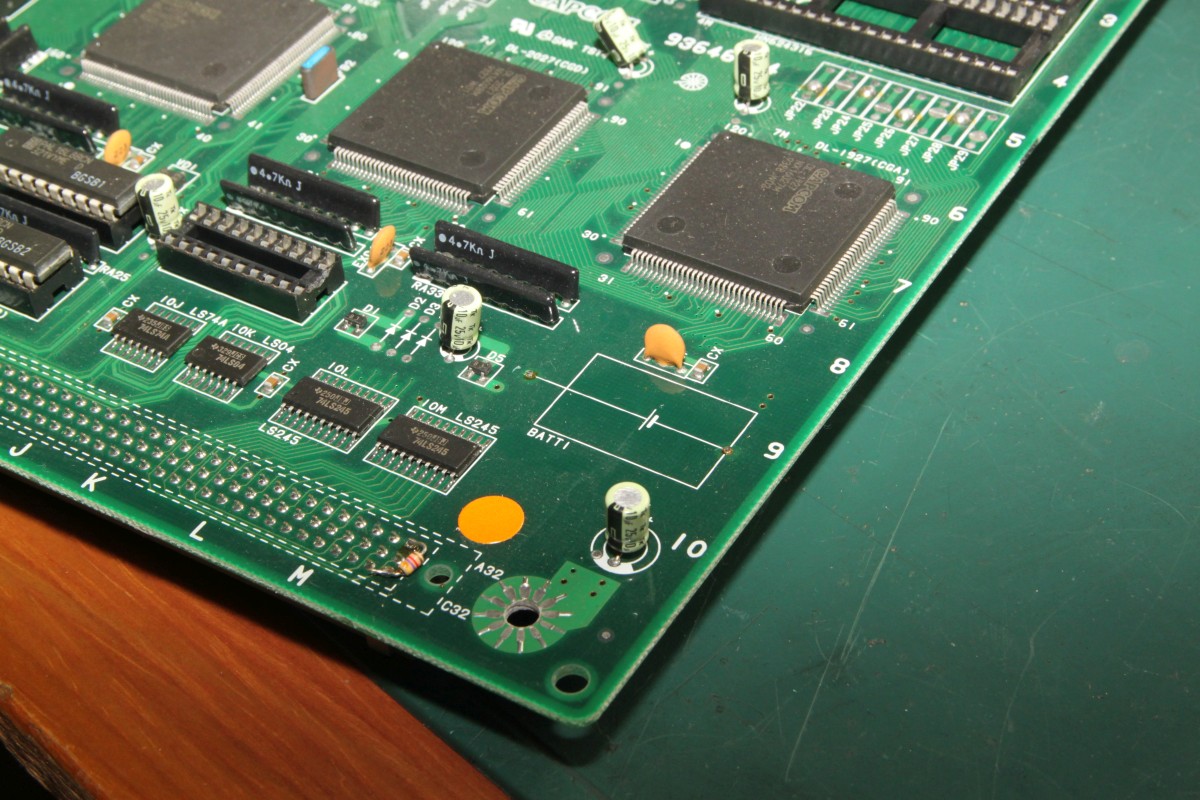

Von oben gesehen:

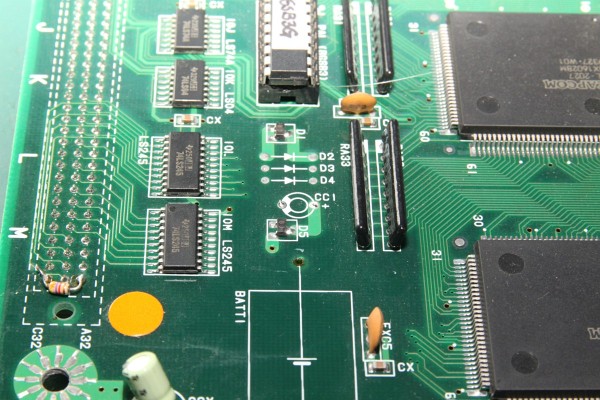

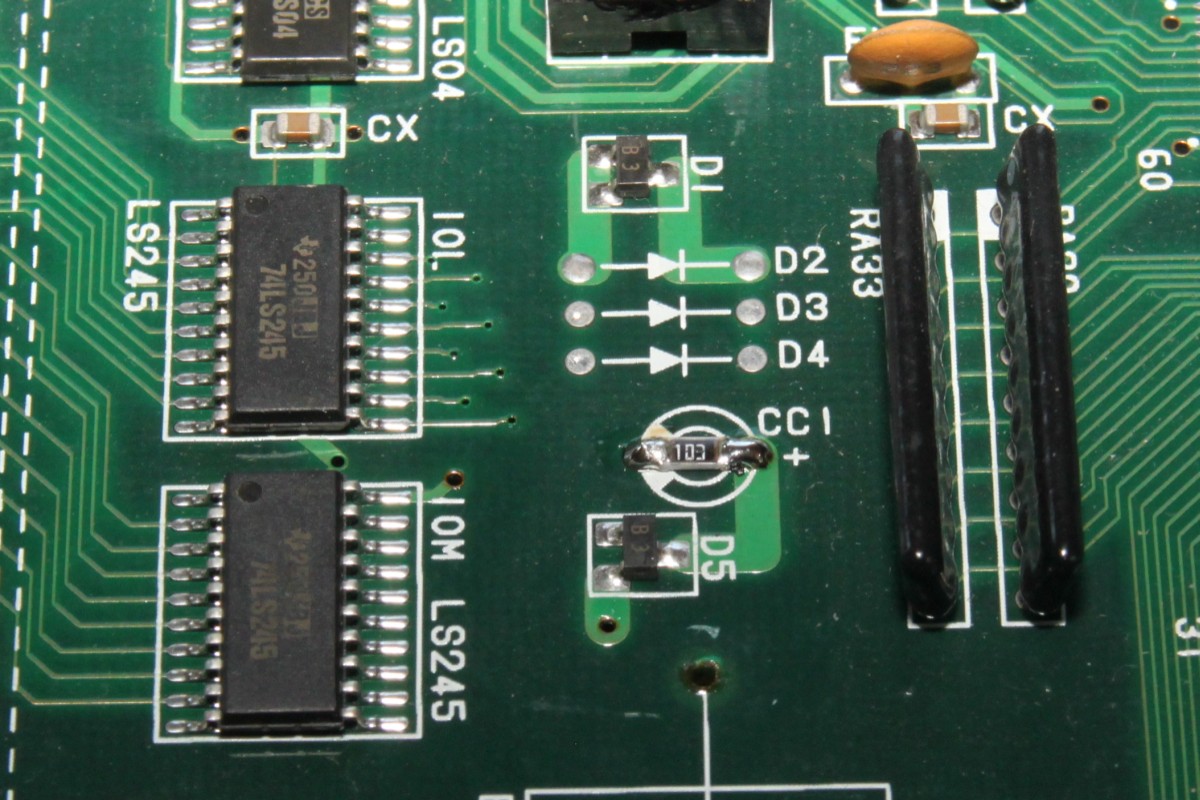

Anstatt des Elkos kommt ein 10kOhm Widerstand rein - sicherheitshalber.

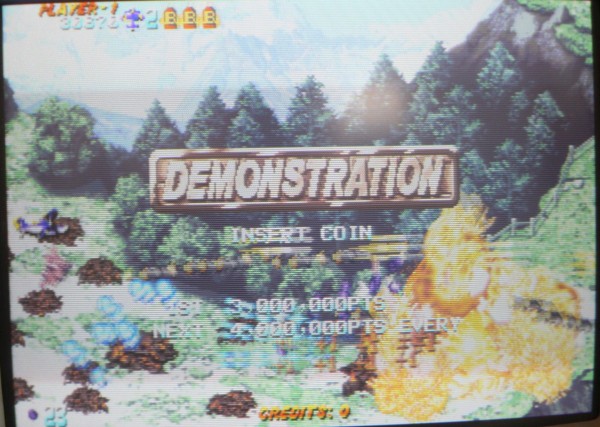

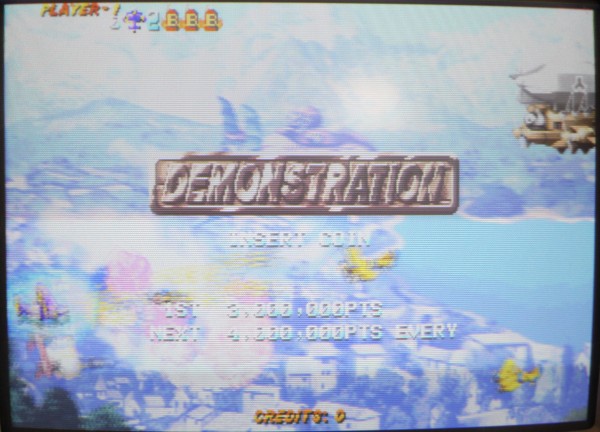

Und dann gibt's doch noch ein paar Bilder vom Gameplay...

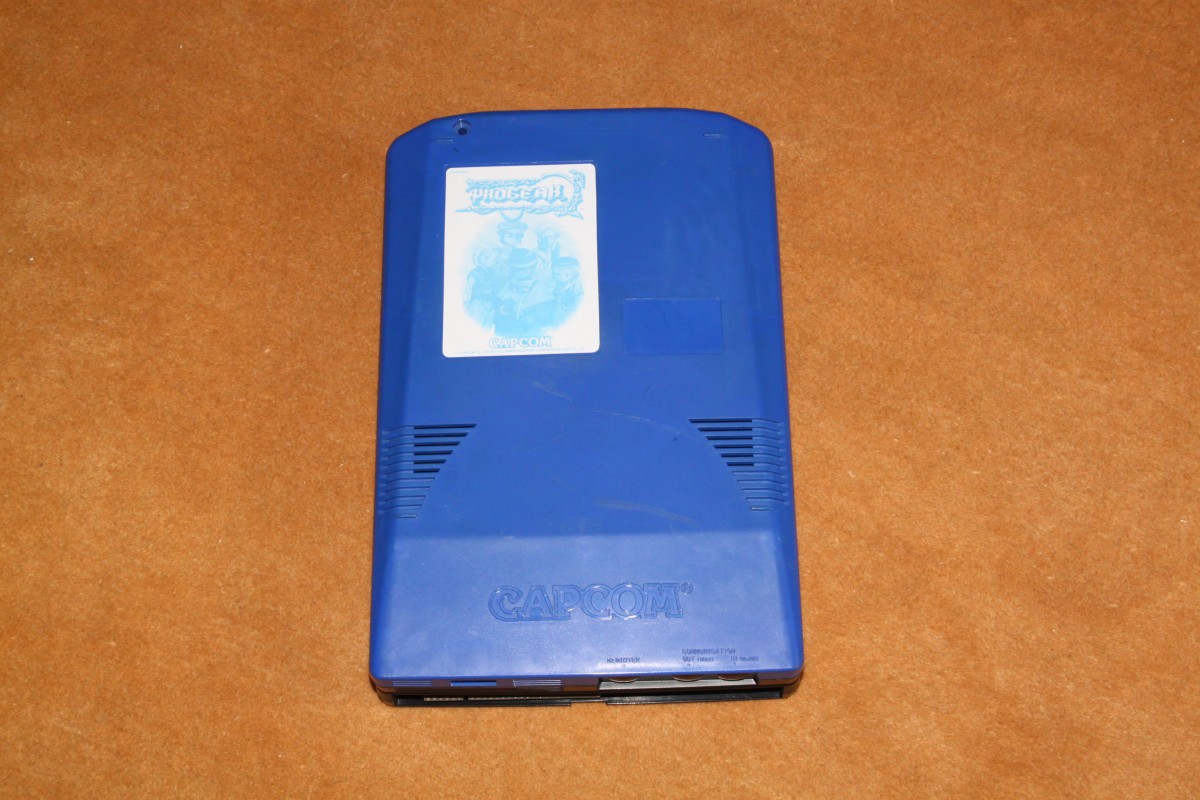

Noch ein Nachtrag ohne Worte...
