{Fehlerbeschreibung} Eine 1942 Bootleg ohne Ton... Die Platinenfotes werden auf Mausklick wieder mal richtig hochauflösend!

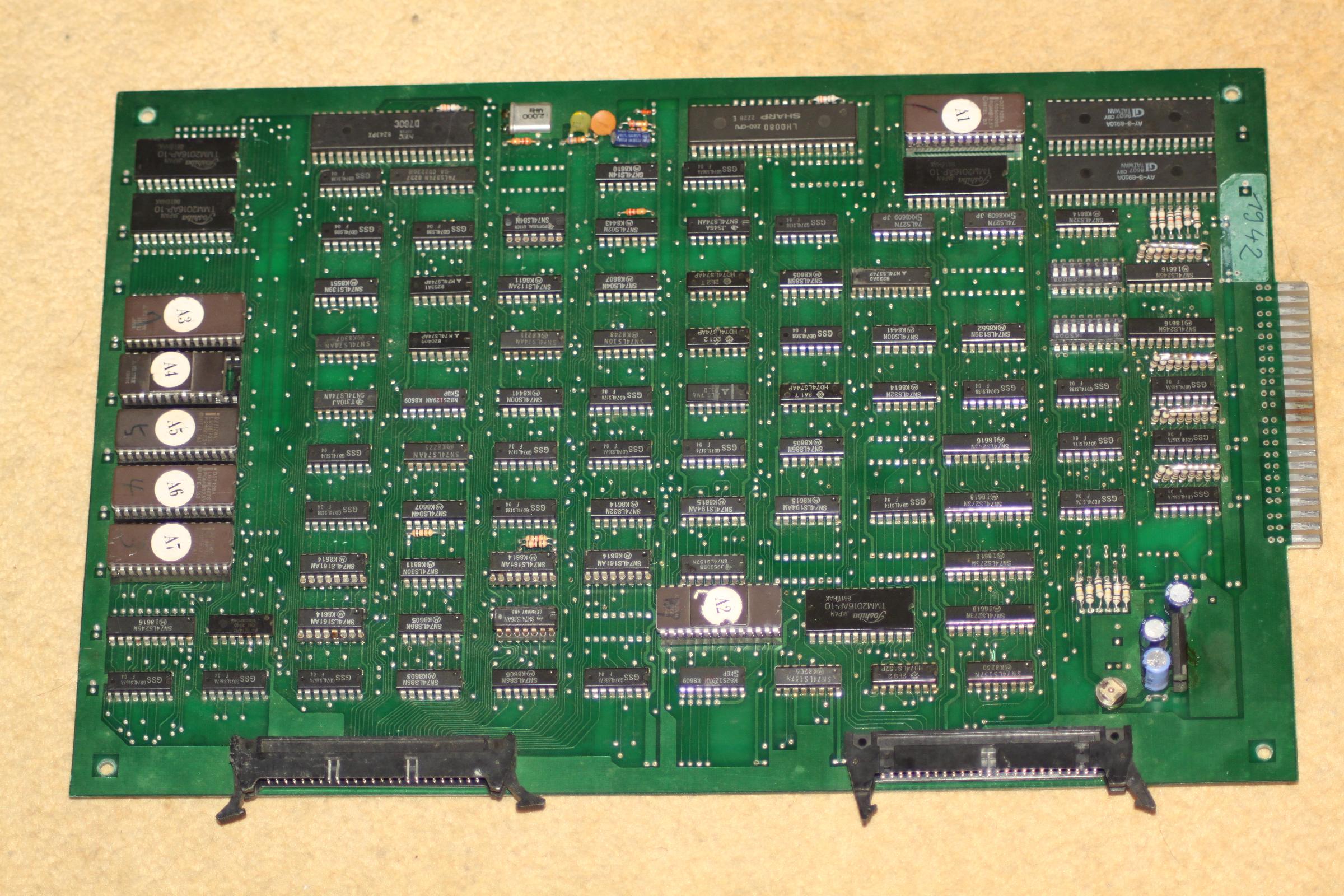

![Der Patient Oberseite.](img_1942_2/1942_top_tn.jpg)

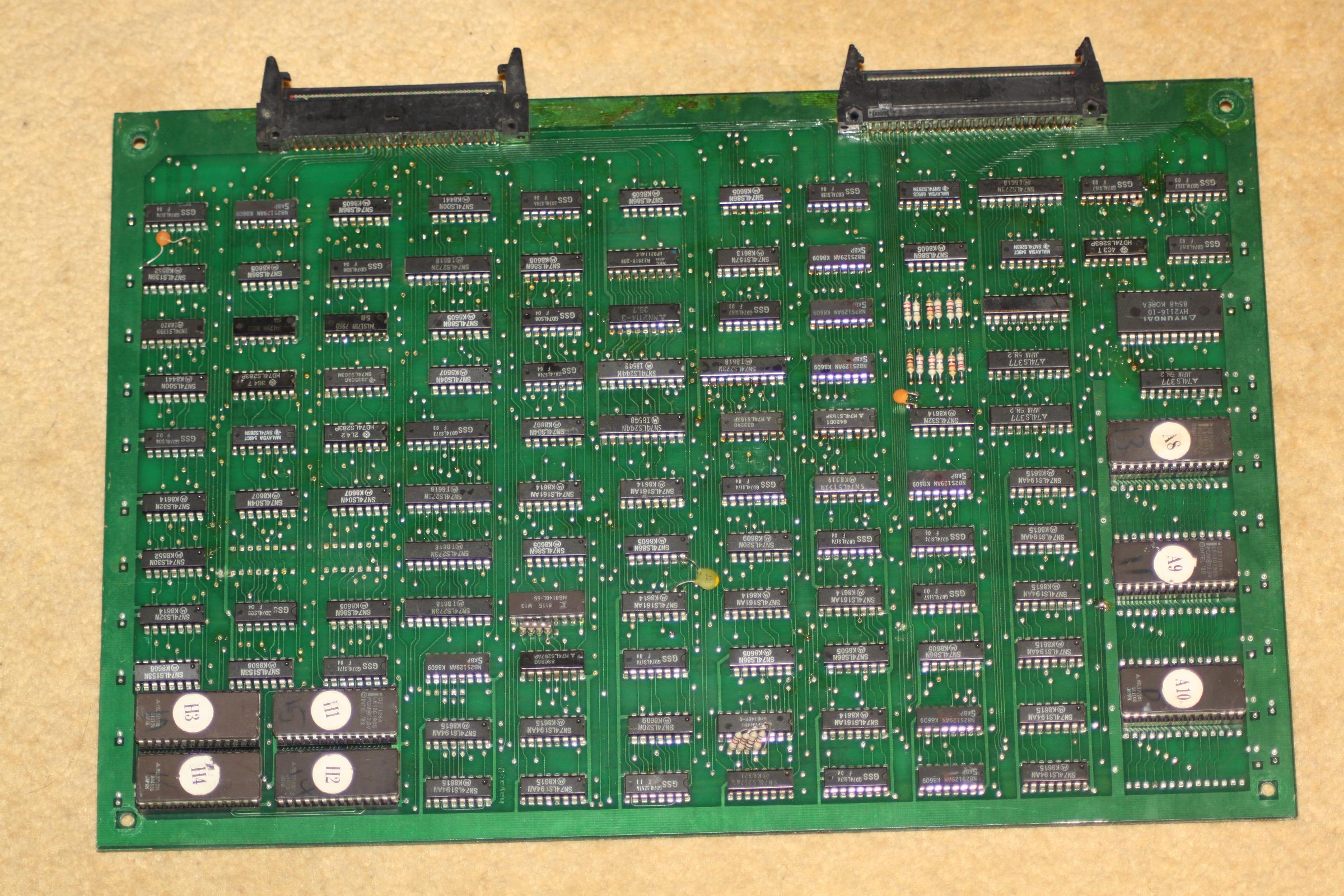

![Der Patient Unterseite.](img_1942_2/1942_bot_tn.jpg)

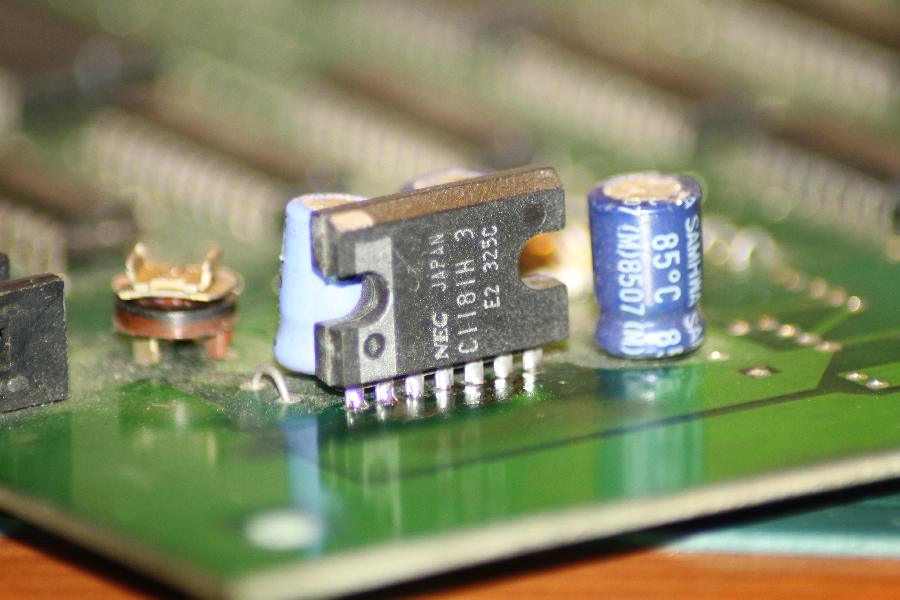

Den Audio Verstärker zu ersetzen war kein Hexenwerk. Übrigens: die Audiosignale am Verstärker-Eingang sind so schwach, dass man sie sinnvoll nicht auf einem Oszi darstellen kann, sie gehen im Rauschen unter. Hier hilft nur ein Audio-Verfolger. Und die im Netz gefundene Pinbelegung für die Lautsprecherausgänge stimmt nicht. L+ und L- sind hier um einen Pin verschoben!
![Audio Amp](img_1942_2/amp.jpg)

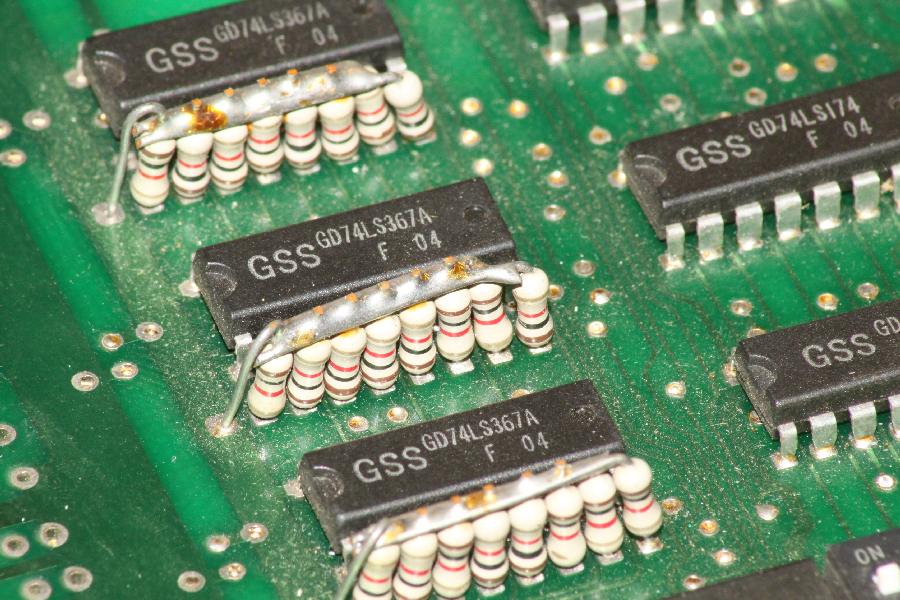

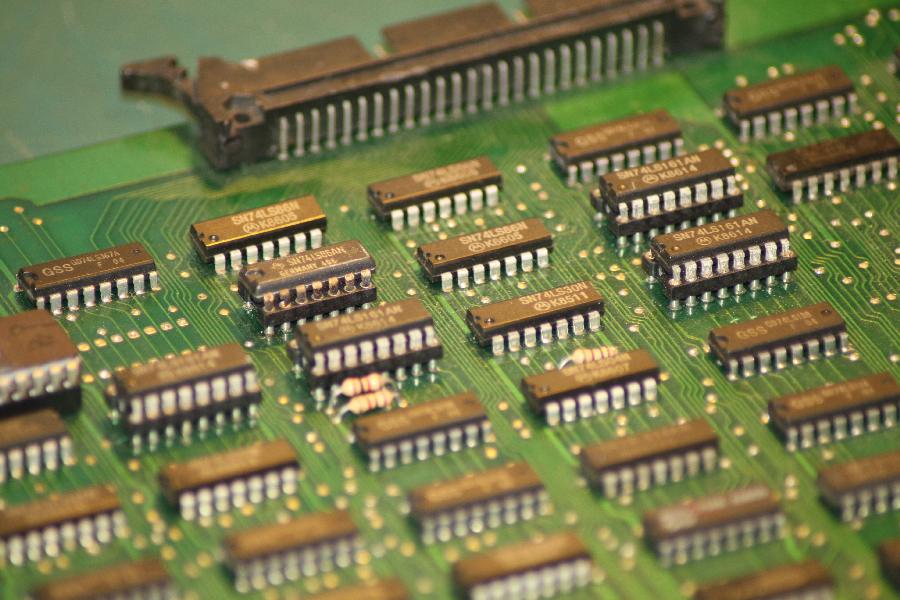

Toll übrigens, dass sich schon jemand die Mühe gemacht hatte, eine ganze Hand voll TTLs zu tauschen, da hatte ich mal etwas weniger zu tun. Danke! Auch interessant: für die Bootlegger war wohl das Zusammenlöten einzelner Widerstände billiger, als ein fertiges Array zu kaufen...
![Reparaturen](img_1942_2/reparaturen.jpg)
![Bootlegs...](img_1942_2/bootleg_pfusch.jpg)
|
