{Fehlerbeschreibung} Truxton hat massive Spriteprobleme. Sprites sind je nach Lage auf dem Schirm ziemlich zerstückelt / deplatziert.

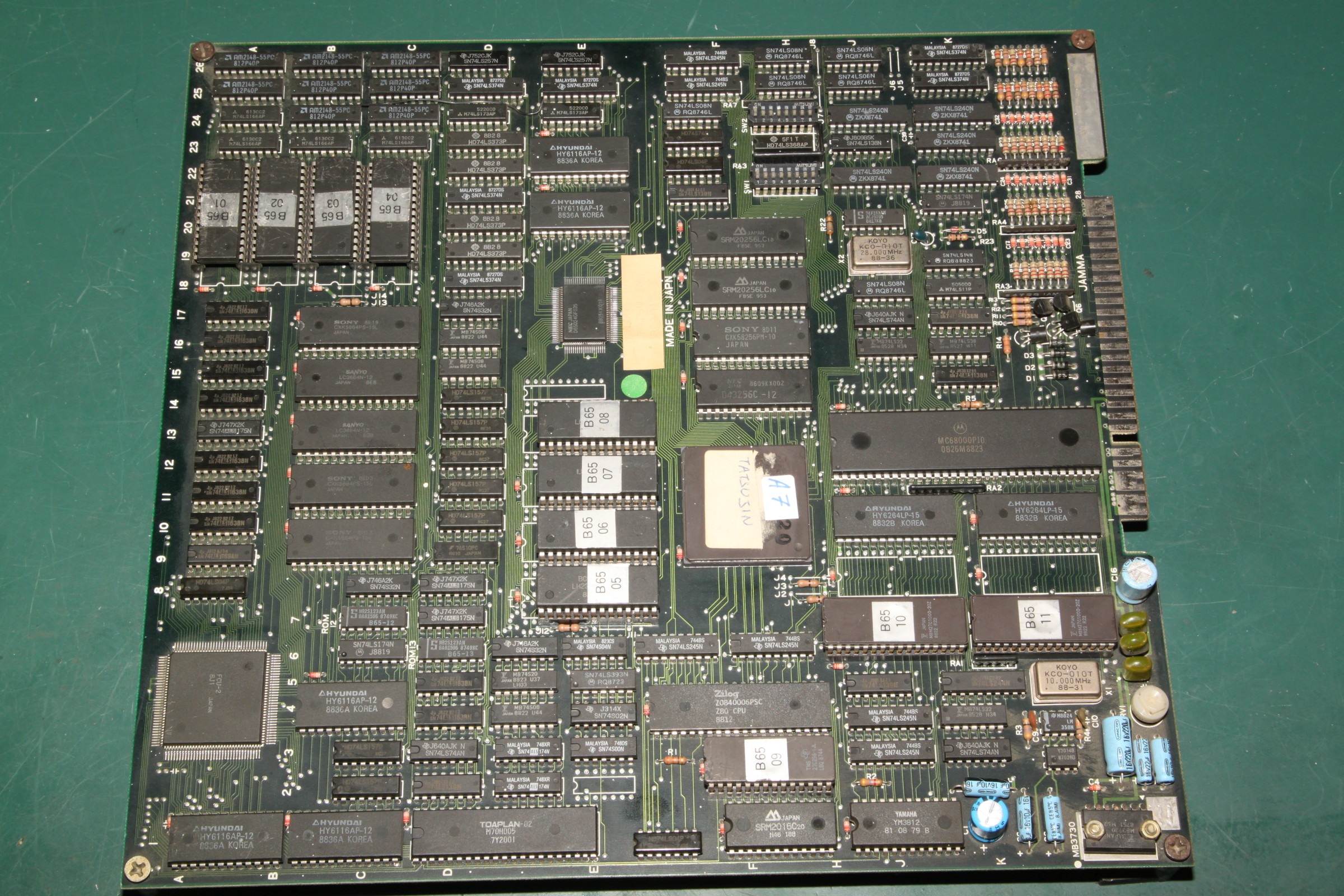

![Truxton PCB](img_truxton/truxton_tn.jpg)

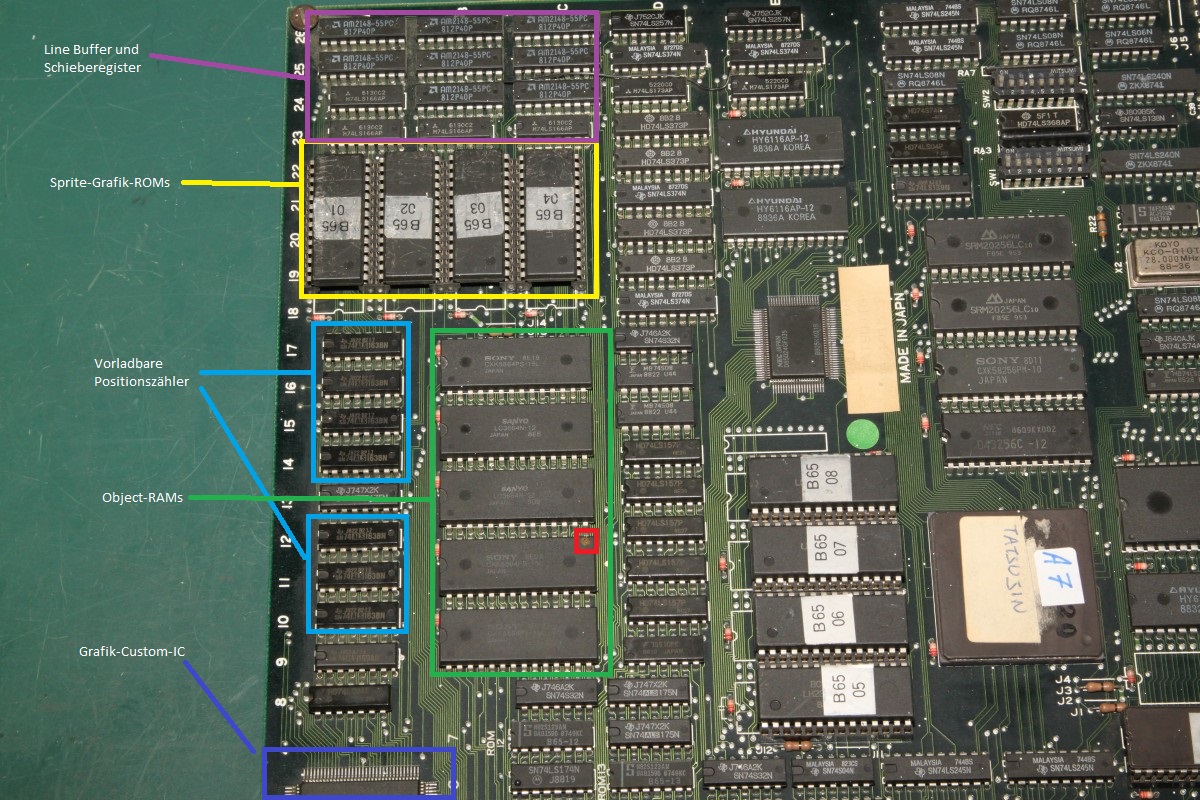

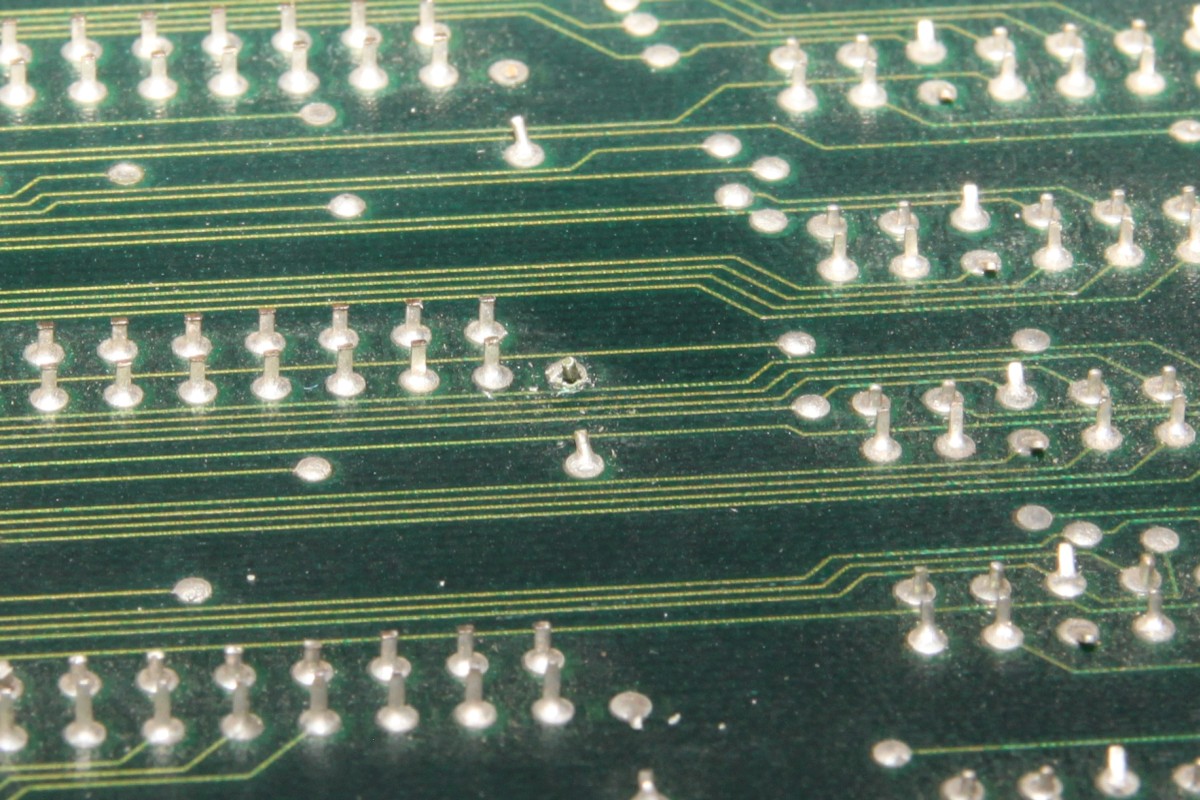

{Diagnose und Reparatur} Von Truxton gibt es kein Schaltbild, also ist akribisches Signalprüfen im Bereich Object-RAM, Positionszähler, GFX-ROMs angebracht. Addierer hat die Videoeinheit keine Separaten, das macht wohl der Custom-Chip auf der Platine. Nach langer Suche finde ich ein fast-Stuck-High-Adress-Signal an einem Object-RAM. Ursache ist ein Beinchen eines Abblockkondensators, welches sich an eine nahegelegene Leiterbahn gekuschelt hat. Nur ein Idiot würde Leiterbahnen so derart knapp an Pins verlegen...
![Kurzschluss](img_truxton/truxton_masseschluss_tn.jpg)
![Truxton Video](img_truxton/truxton_video2.jpg)

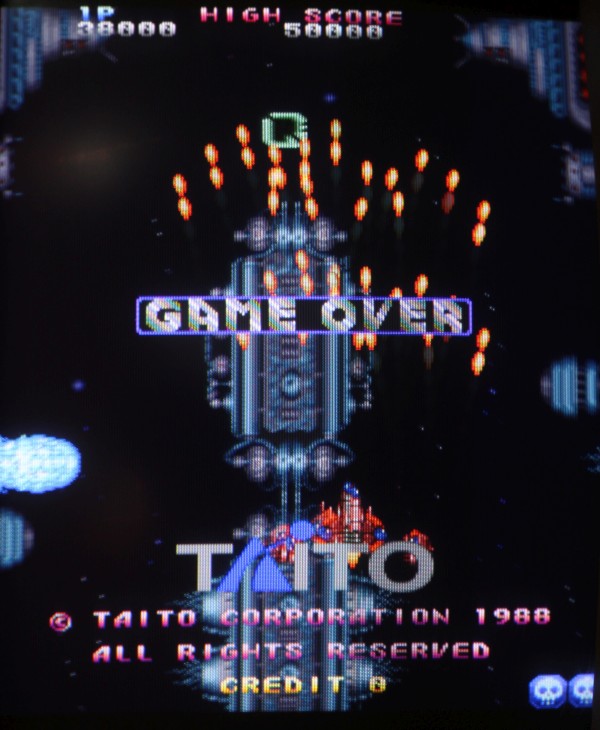

![Screenshot](img_truxton/truxton_sc01.jpg)

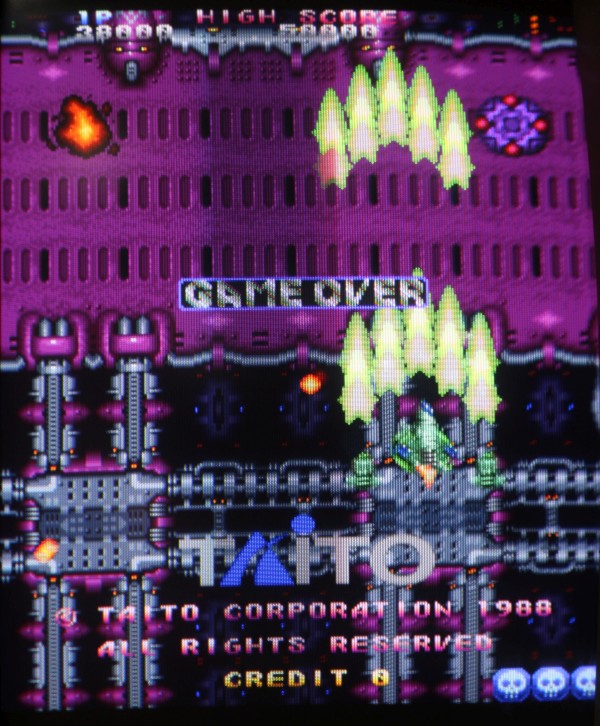

![Screenshot](img_truxton/truxton_sc02.jpg)
|
