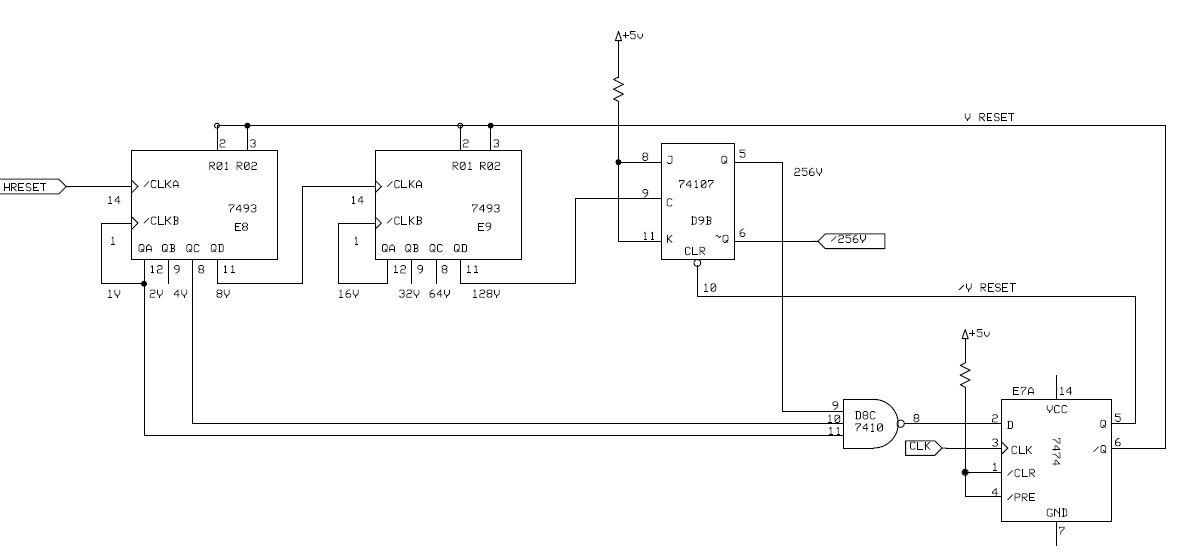

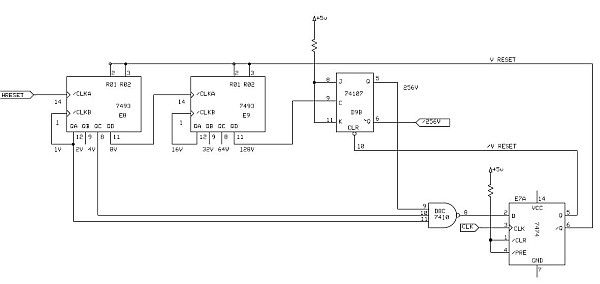

{Vertikal-Synchronisation} Der Vertikalzähler-Teil unterscheidet sich nur geringfügig vom H-Sync-Aufbau, gleiche Zähler, ein wenig andere Logik, es sind ja auch eine unterschiedliche Anzahl Spalten und Zeilen... Wieder blicken wir zuerst in den Schaltplan:

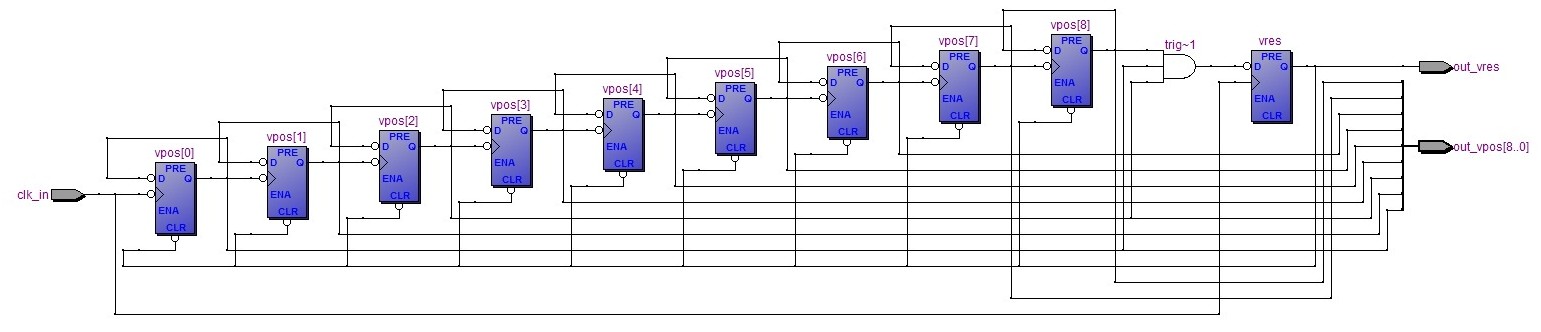

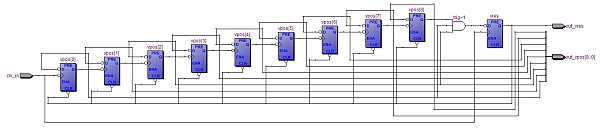

Wenn man in VHDL alles richtig beschrieben hat, dann gleicht das Ergebnis dem Schaltplan.

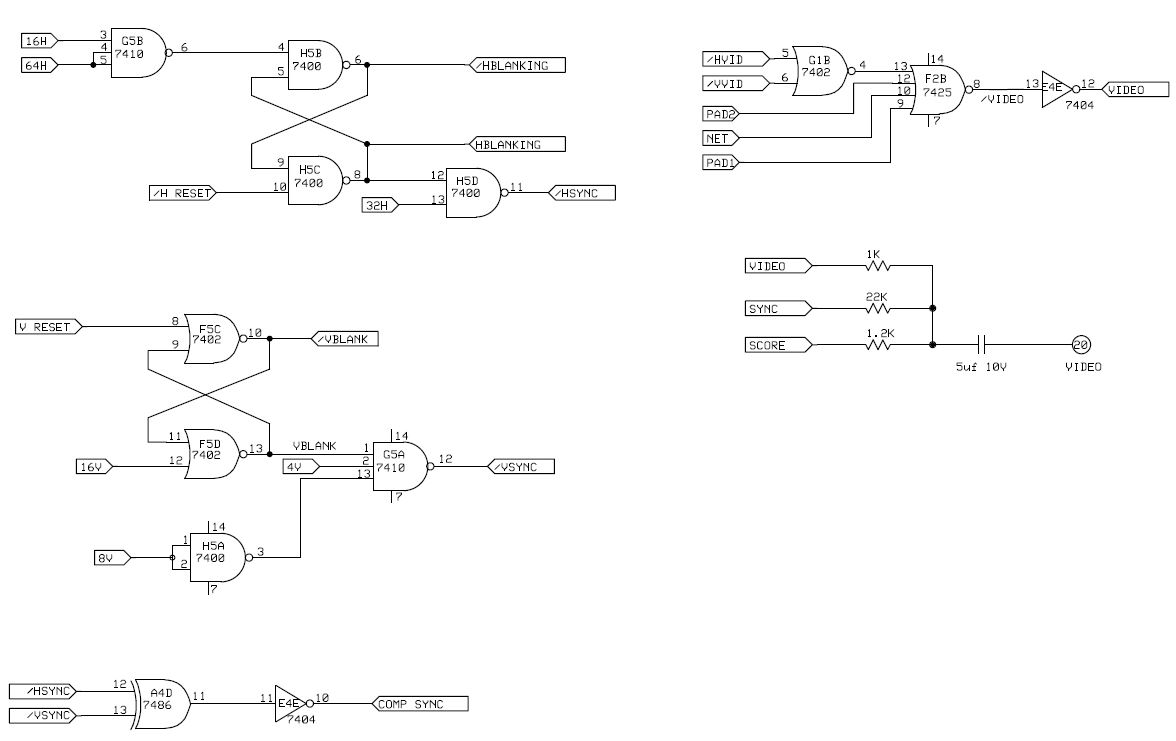

Dann kommt noch etwas Logik, um aus den Horizontal- und Vertikal-Informationen passende Synchronimpulse und zu guter Letzt ein leeres Videosignal zu bauen:

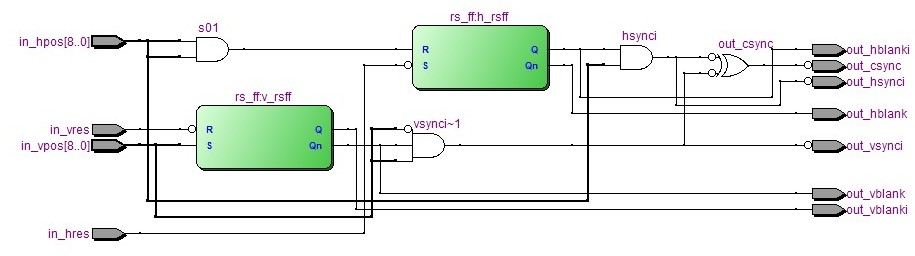

Hier das Ergebnis nach der Compilierung:

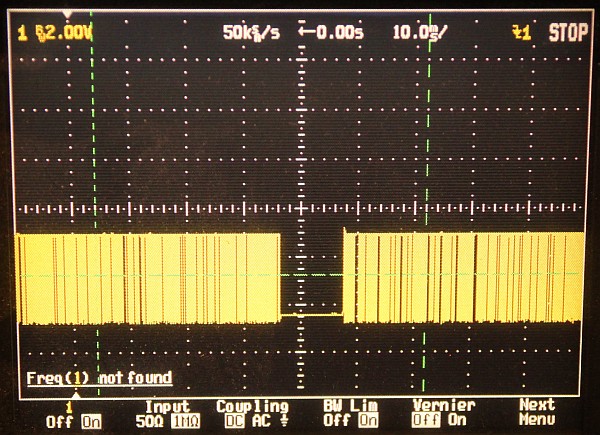

Wenn man das Videosignal mit dem Oszi ansieht, dann kann man schon mal die kombinierten Synchronpulse erkennen.

Als nächsten Schritt wollen wir mal die ersten sinnvollen Bildinhalte erzeugen...
