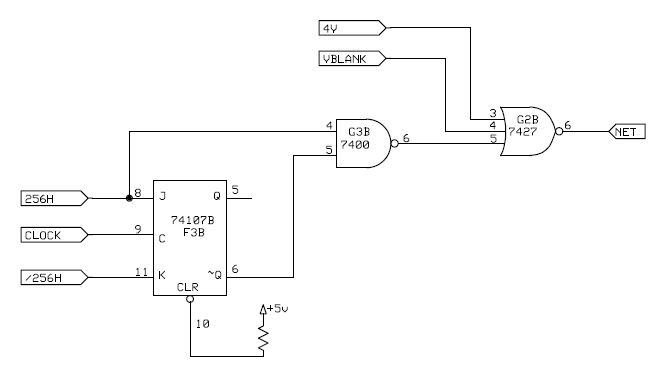

{Pong Netzlinie} Ein sauberes Synchronsignal für den Monitor haben wir jetzt, jetzt fehlt das Spielfeld. Fangen wir mit dem Einfachsten an: die Netzlinie in der Mitte des Spielfeldes. Überraschung! Wir fangen mit dem Schaltplan an! ;-)

Das Schöne an VHDL ist, man kann mit Modulen arbeiten, wenn Bausteine immer wieder gebraucht werden. Ein JK-FlipFlop ist zum Beispiel so ein Modul. Es wird einmal definiert und kann dann immer wieder eingesetzt werden.

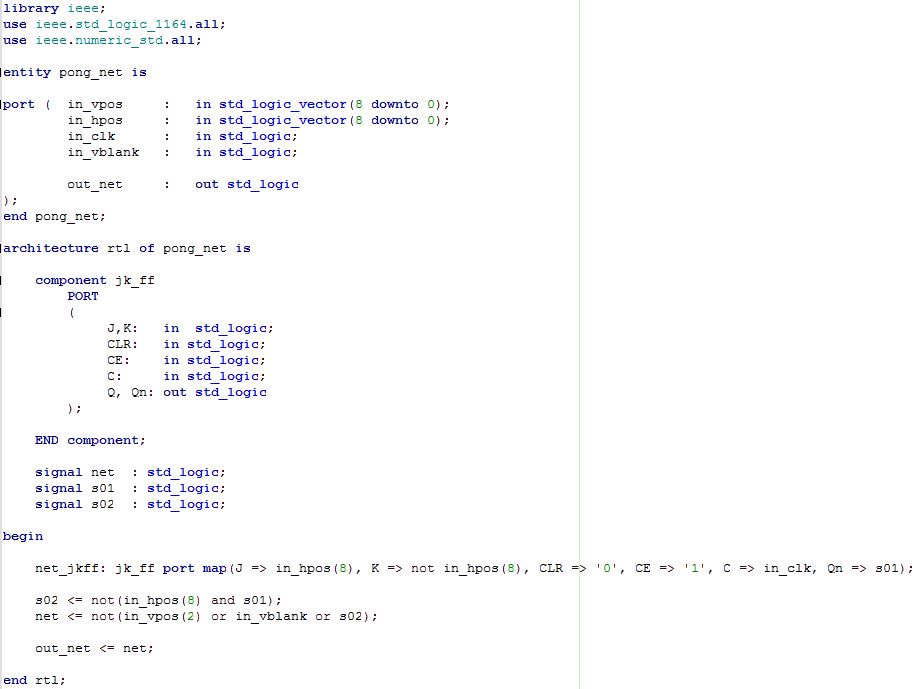

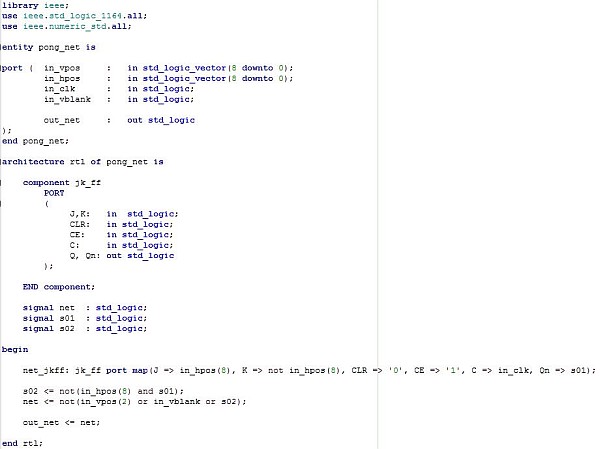

So sieht dann der VHDL Code für die Netzerzeugung aus:

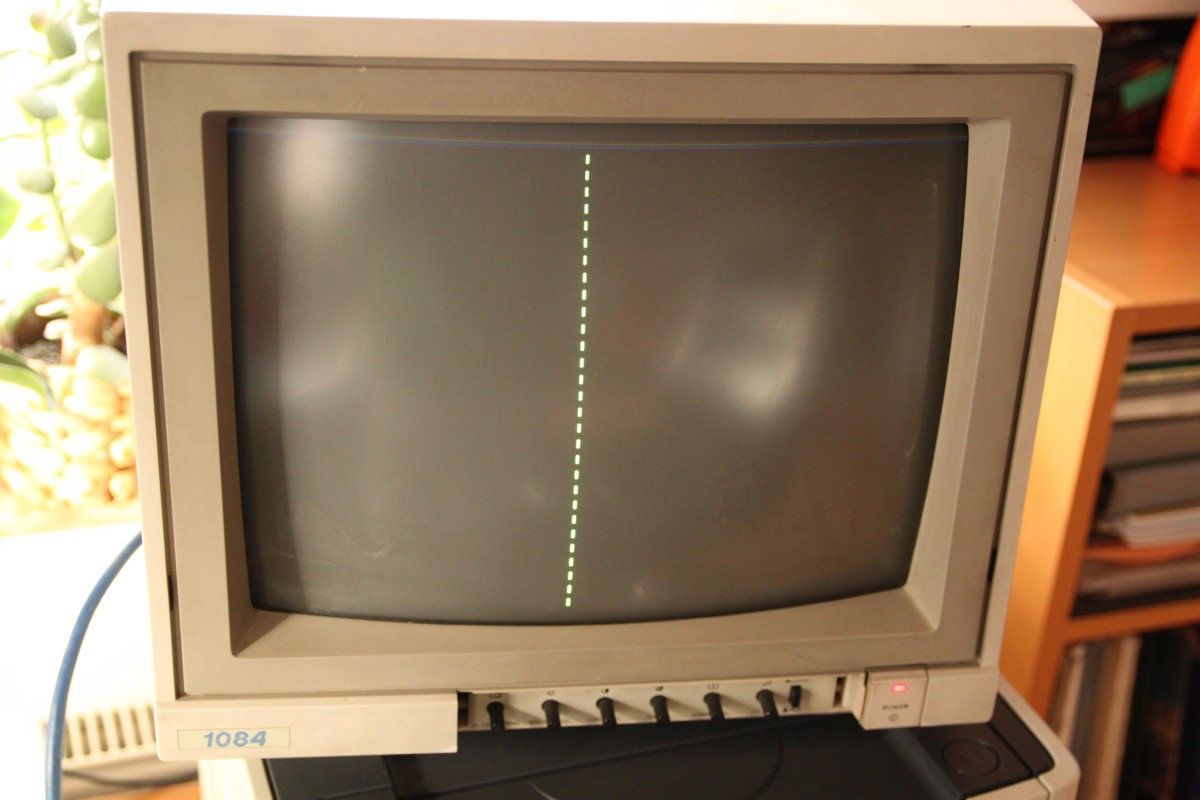

Und tatsächlich: wir haben ein Bild!!!

Als Nächstes folgt die Erzeugung der Punkteanzeige.
