UNIO-1 - die UNiverselle Input-Output-Karte
UNIO-1 ist eine vielseitige Multifunktionskarte für ECB-Bus-Systeme. Sie enthält praktisch alle Standard-Schnittstellen, die zum Anschluss von Peripheriegeräten benötigt werden. Es gibt zwei gepufferte Parallelschnittstellen nach Centronics-Norm, zwei serielle V24/RS232-Schnittstellen und eine serielle 20mA-Sromschleife. Die Baudraten lassen sich wahlweise über Steckbrücken oder per Software einstellen. Ein optionaler Spannungswandler auf der Karte erzeugt die erforderlichen +/- 12 Volt für die V24-Schnittstellen.
Zusätzlich stehen für Spezialanwendungen vier extern steuerbare Zeitgeber und 24 einzeln programmierbare, Interruptfähige I/O-Leitungen zur Verfügung. Auf einem Verdrahtungsfeld können Zusatzschaltungen aufgebaut werden. Die I/O-Leitungen bilden drei 8-Bit-Ports, von denen zwei mit interruptfähigen Handshake-Leitungen ausgestattet sind.
Alle Schnittstellen, die Zeitgeber und die I/O-Leitungen lassen sich im Z80-Vektor-Interruptmodus betreiben.
Fotos (Dank an Fritz!):

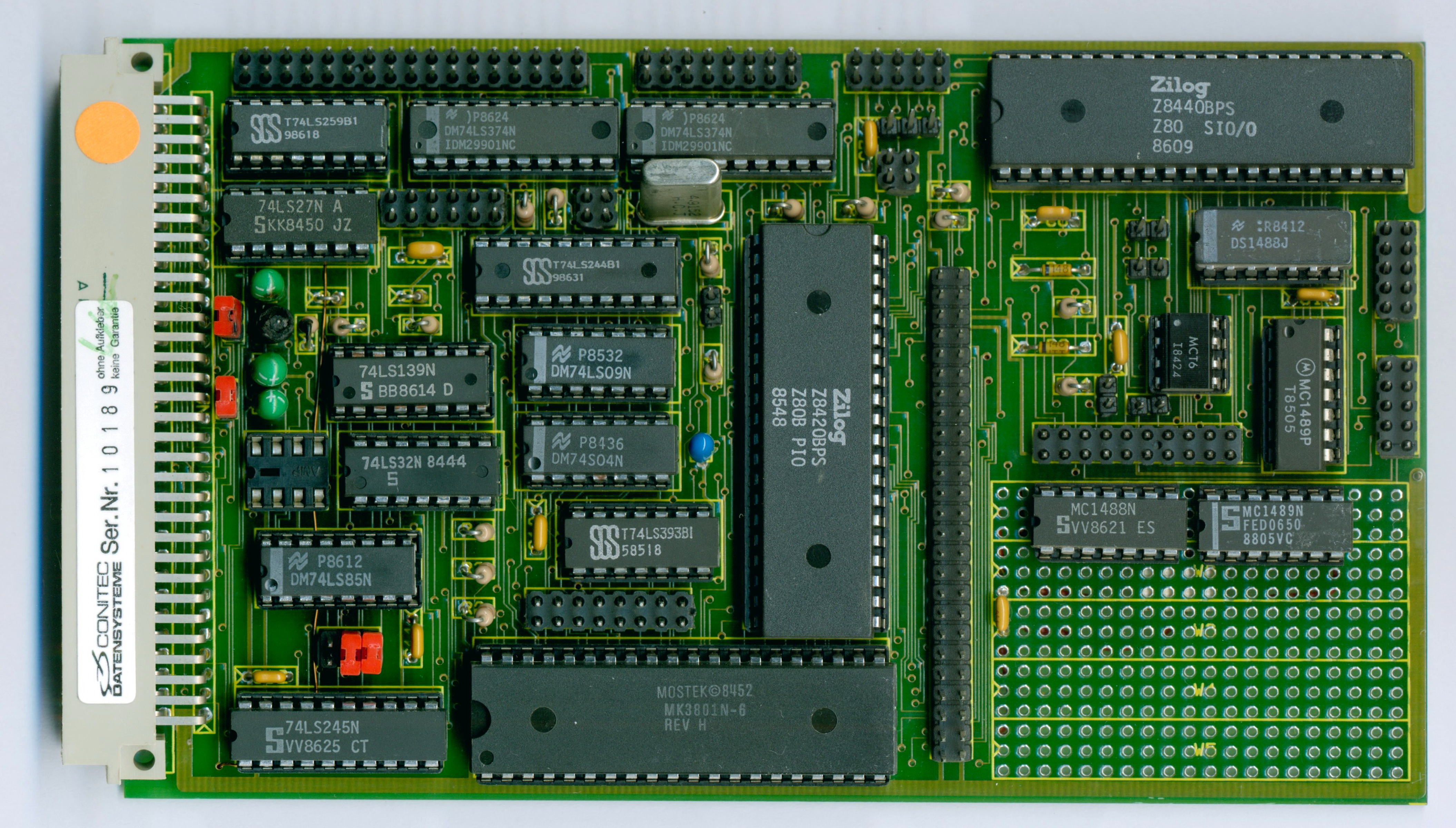

| UNIO-1 - Bestückungsseite: |

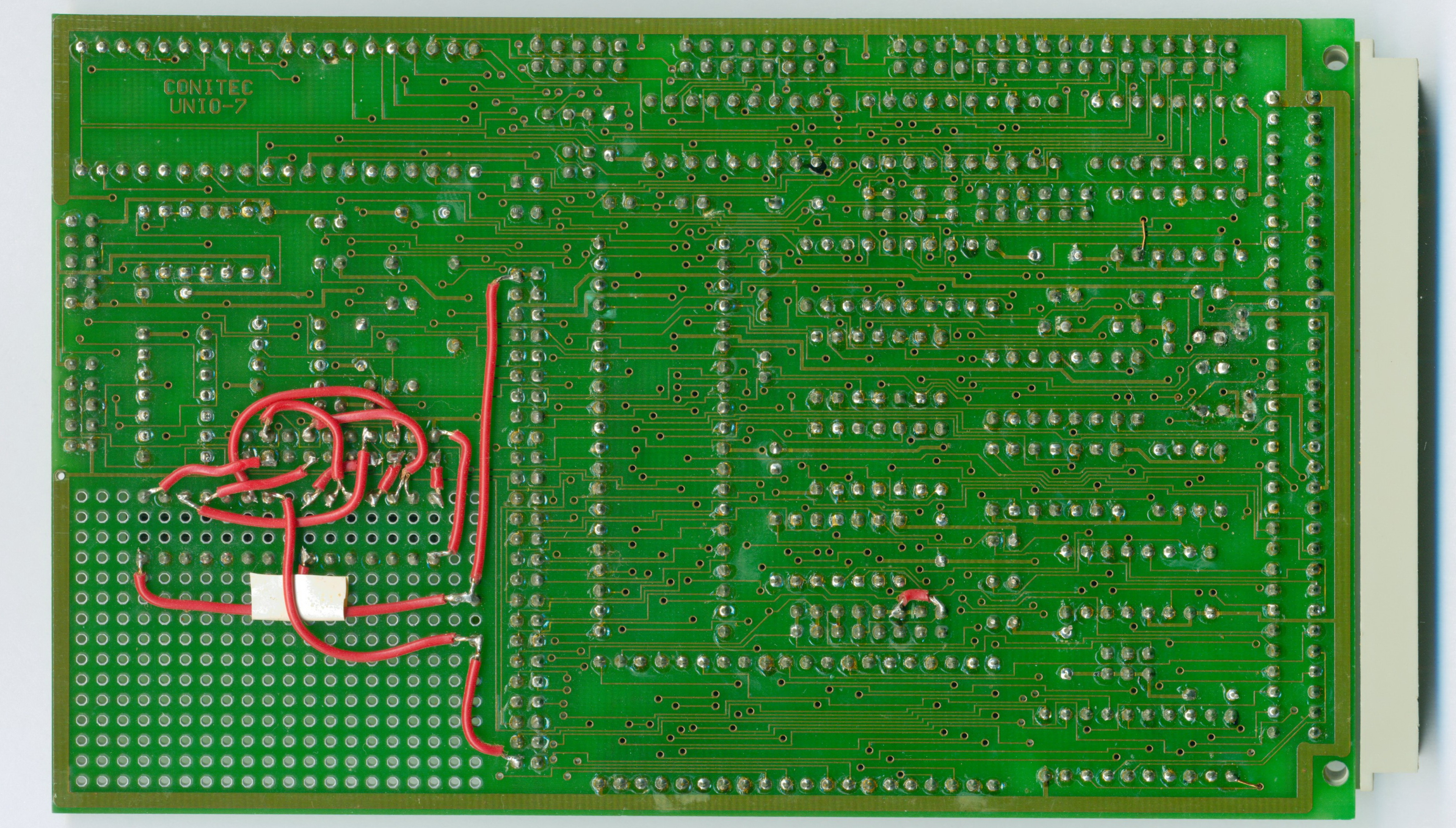

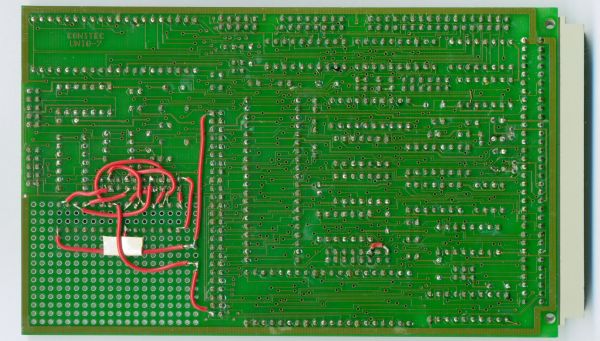

UNIO-1 - Lötseite: |
|
|
Blockschaltbild, Schaltplan:

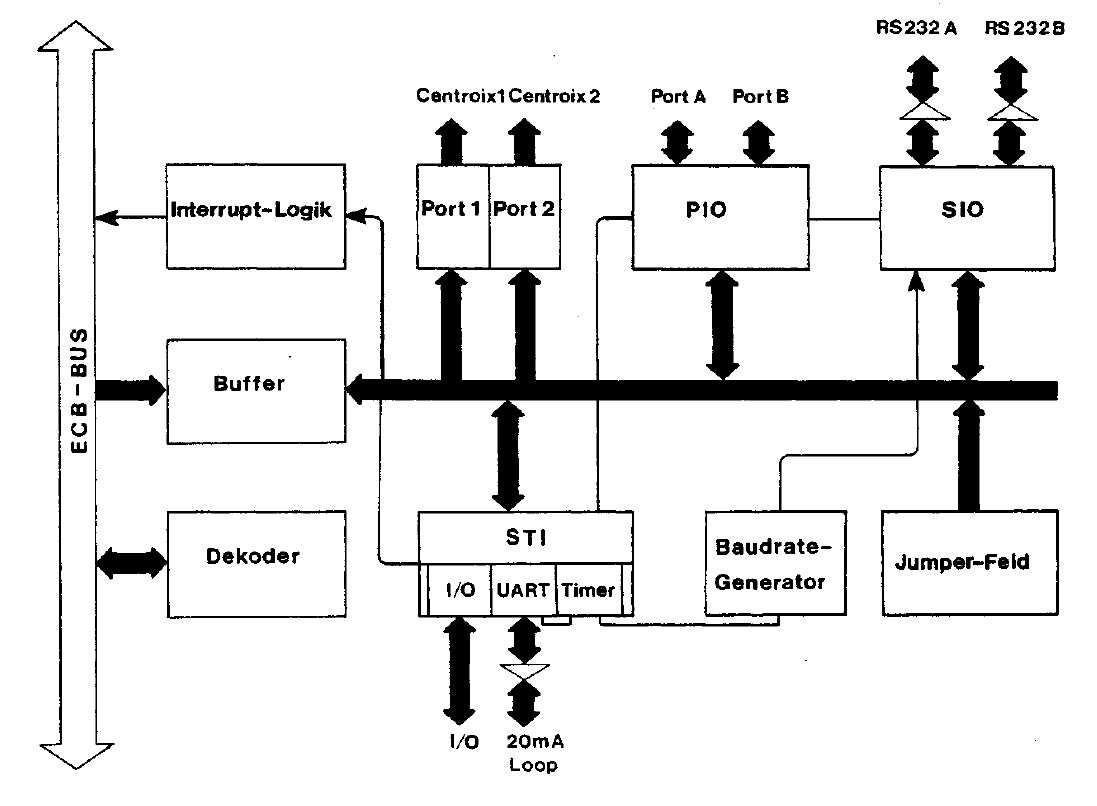

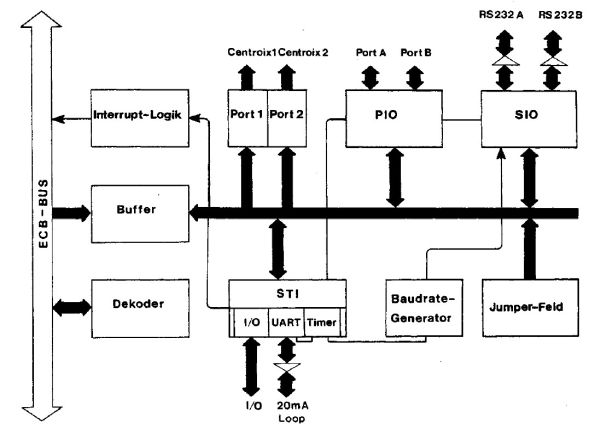

| UNIO-1 - Blockschaltbild: |

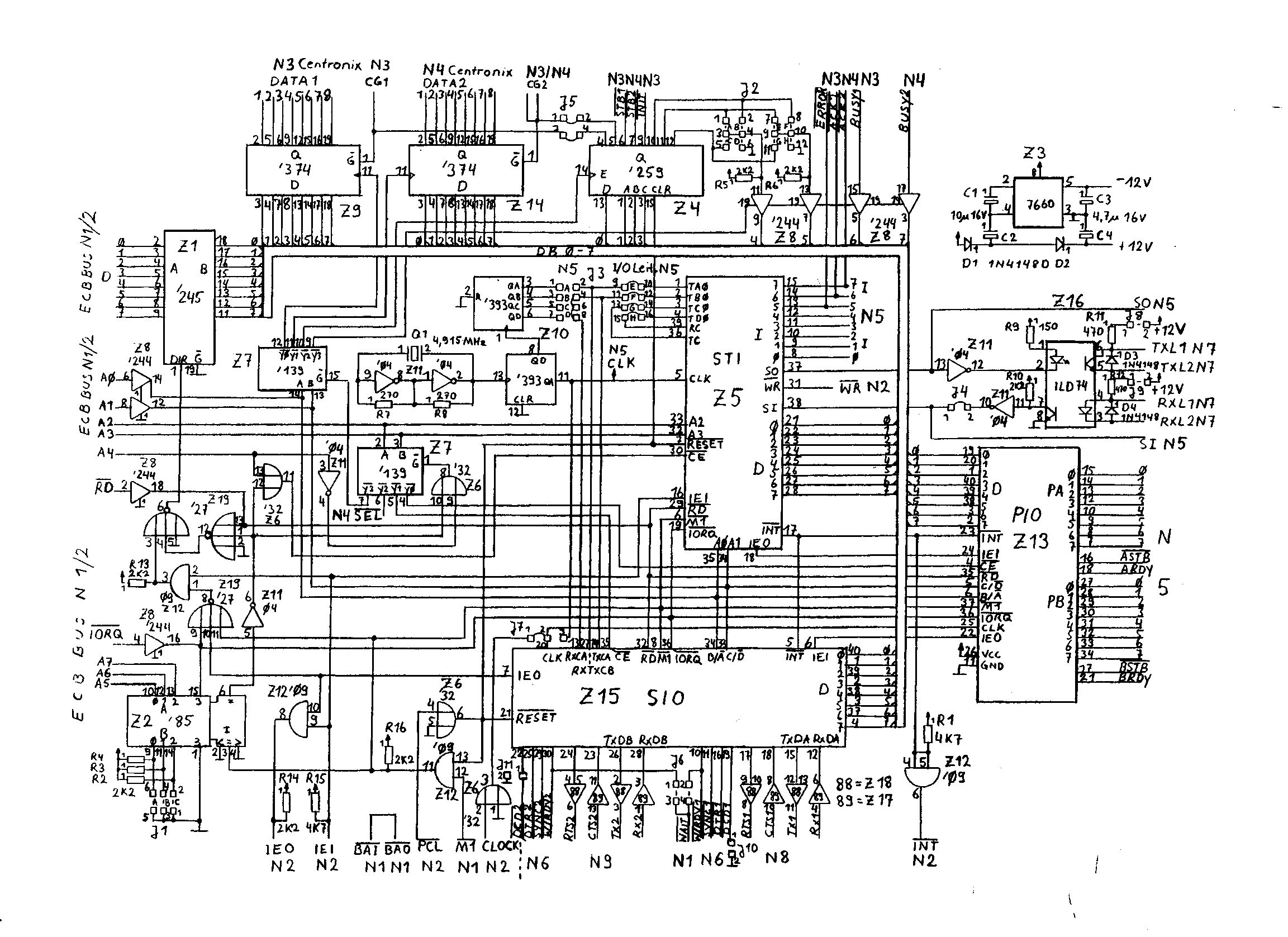

UNIO-1 - Schaltplan: |
|
|
Bestückungsplan:

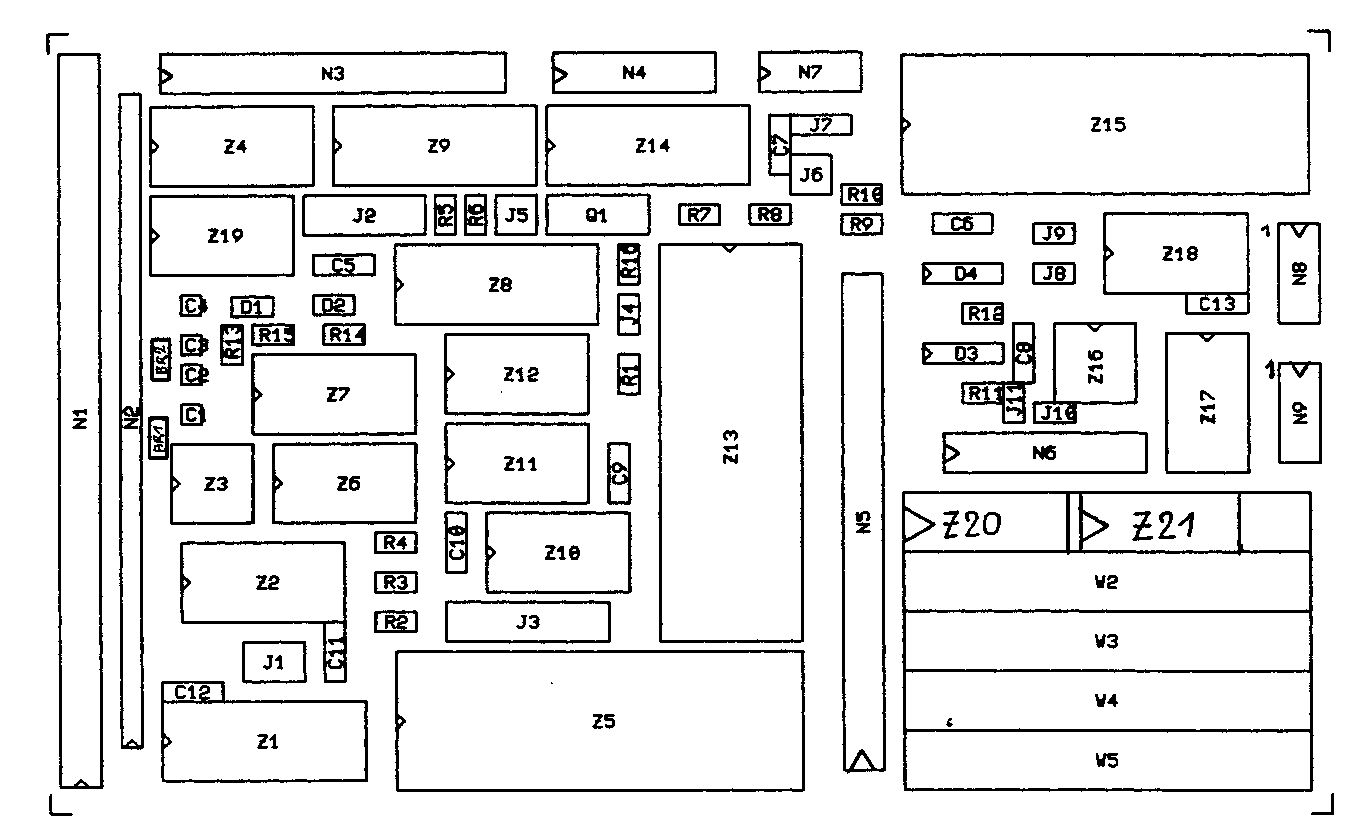

| UNIO-1 - Bestückungsplan: |
|
|
|
|
