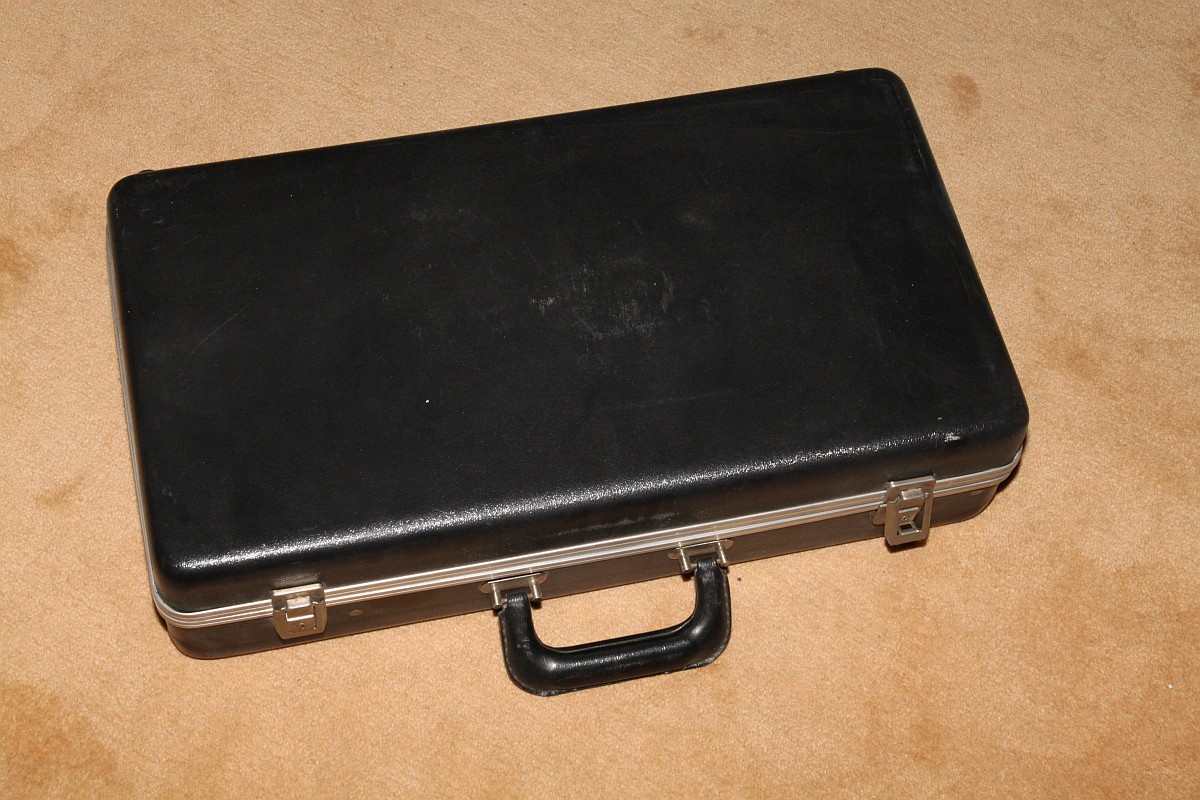

{ProLog M900 - der Zweite} Der Vorteil von eigenen Internetseiten ist nicht nur, dass die Leute wissen, wohin sie Hass- und Beschimpfungsmails schicken können - manchmal lesen auch echt nette Leute darin und wollen einem etwas Gutes tun. Auf diesem Weg ist mir ein netter Koffer von unseren alpendeutschen Freunden zugeschickt worden. ;-)

ProLog M900

Da ist ja keine schmutzige Wäsche drin...

ProLog M900

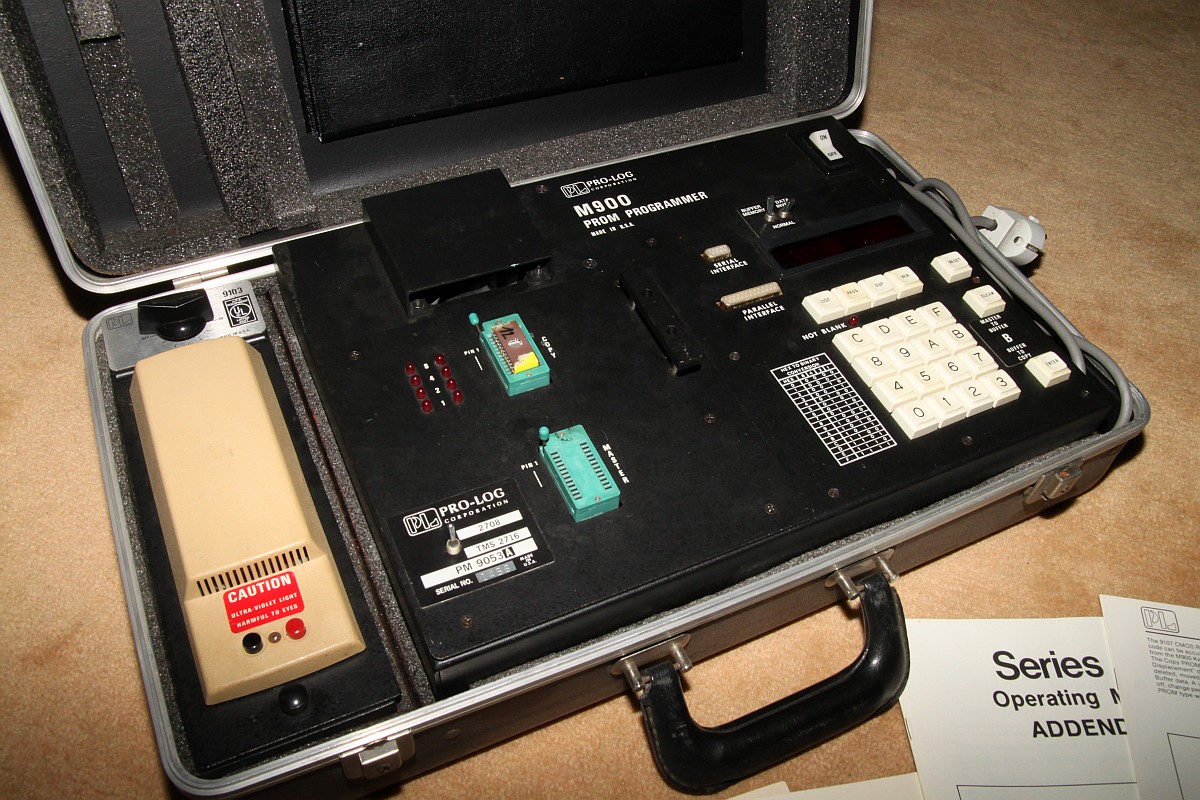

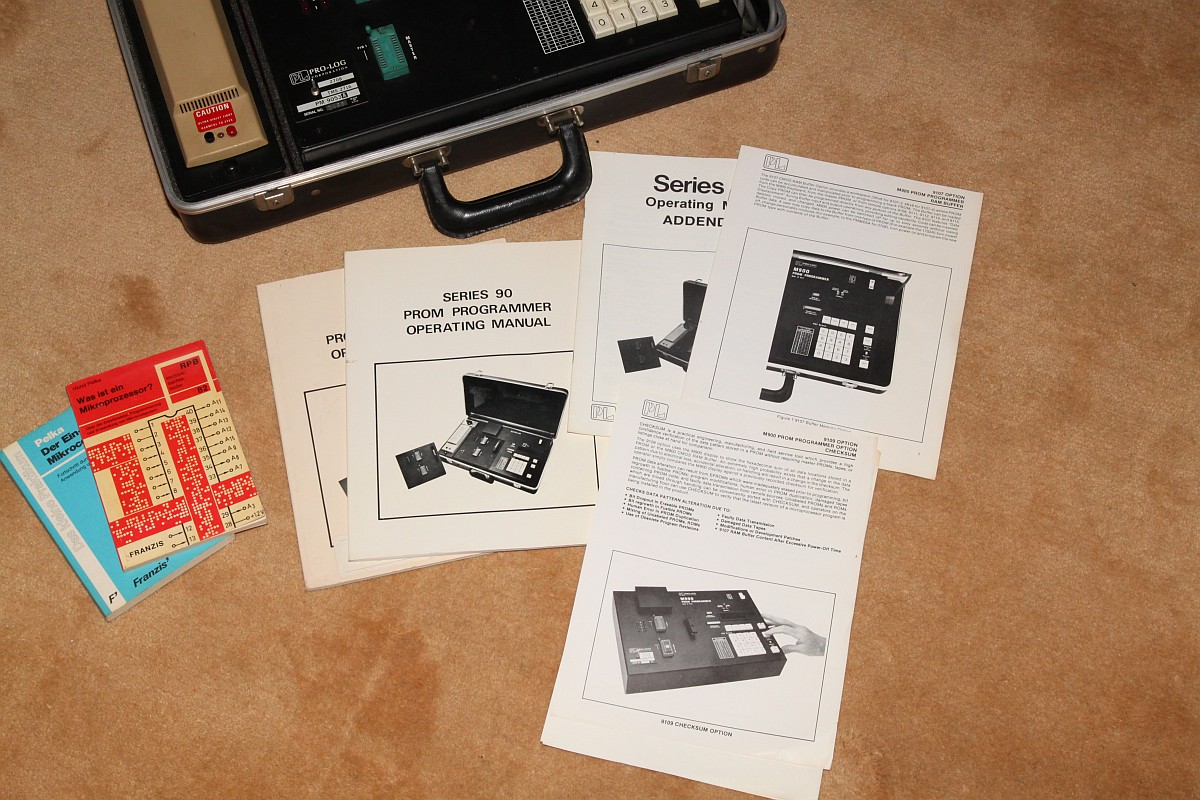

Alles komplett - auf 230V umgebaut, mit EPROM-Löschgerät, Literatur und mit vollständiger Doku! Ein tolles Teil für jemanden, der antiquarische Elektronik liebt! Ehefrauen (tm) neigen eher zu Bemerkungen wie "Was willst Du mit dem Müll?"

ProLog M900

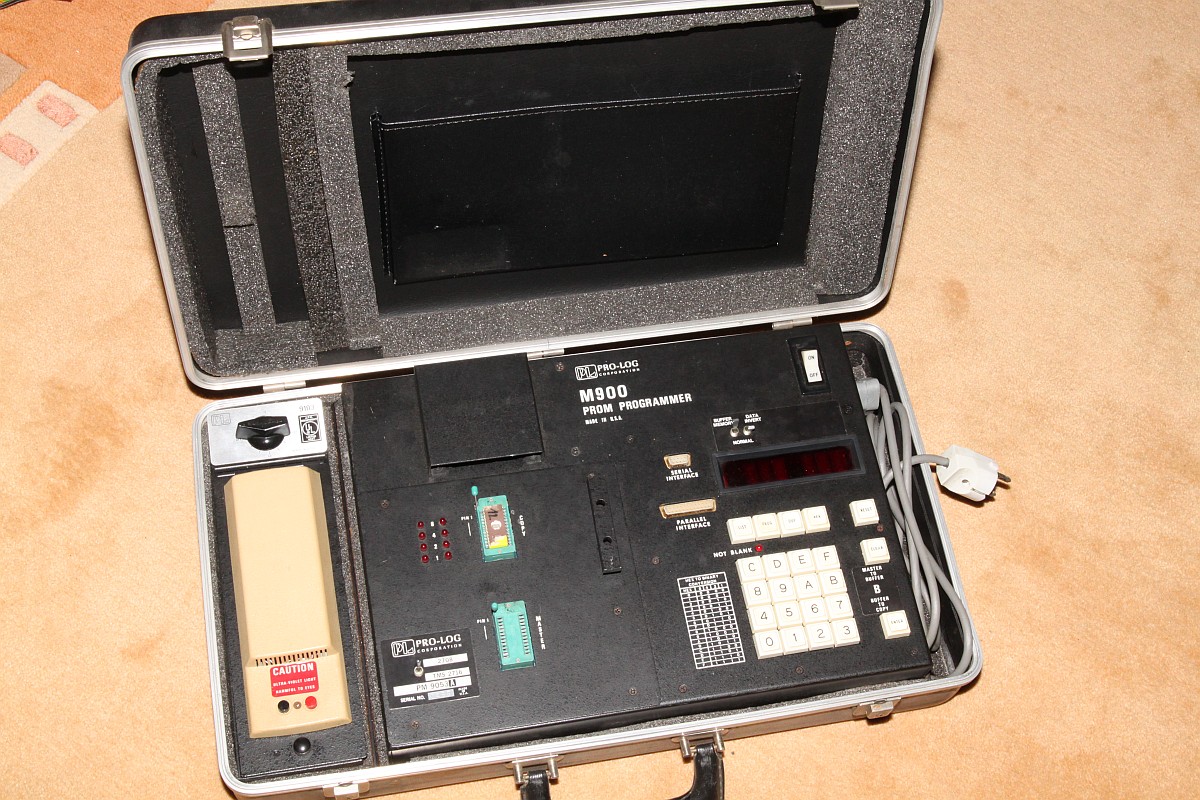

Und das Beste: der Programmer auf Basis 4004 geht einwandfrei, einen beiliegenden 2708 konnte ich problemlos auslesen. Nur die Kontakte sind etwas korrodiert...

ProLog M900

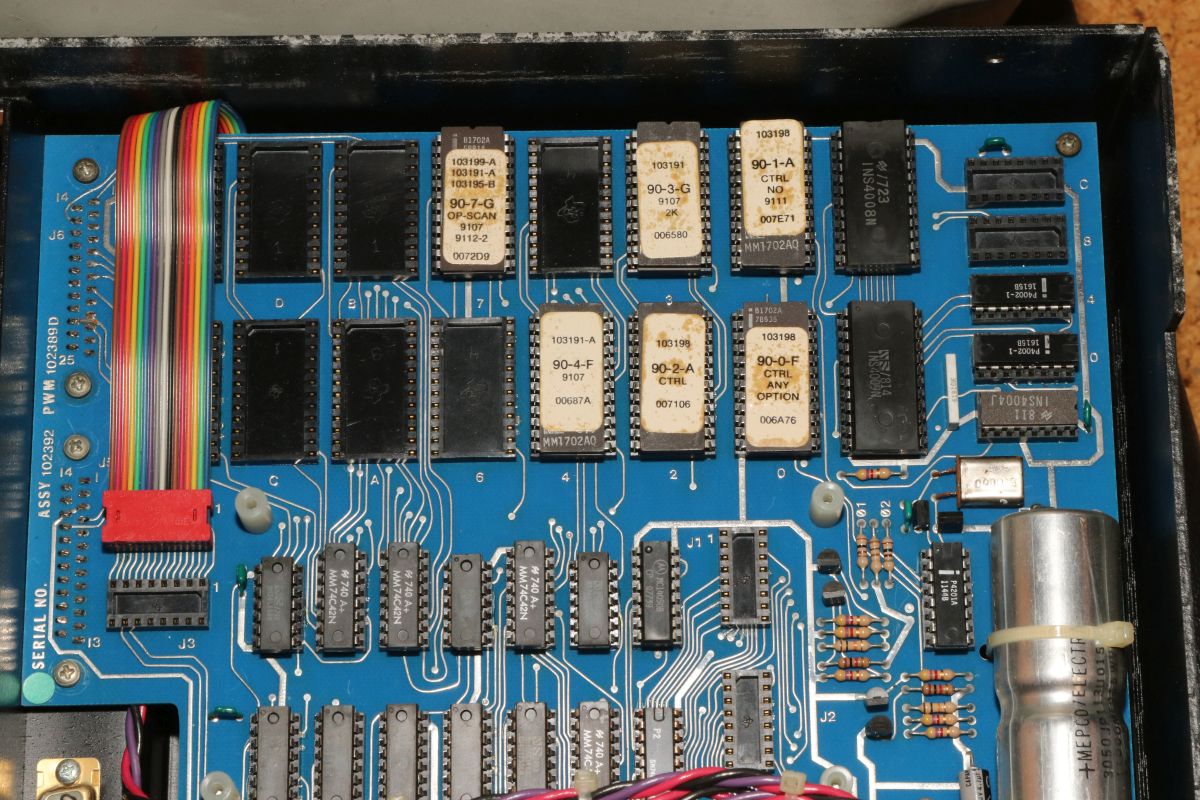

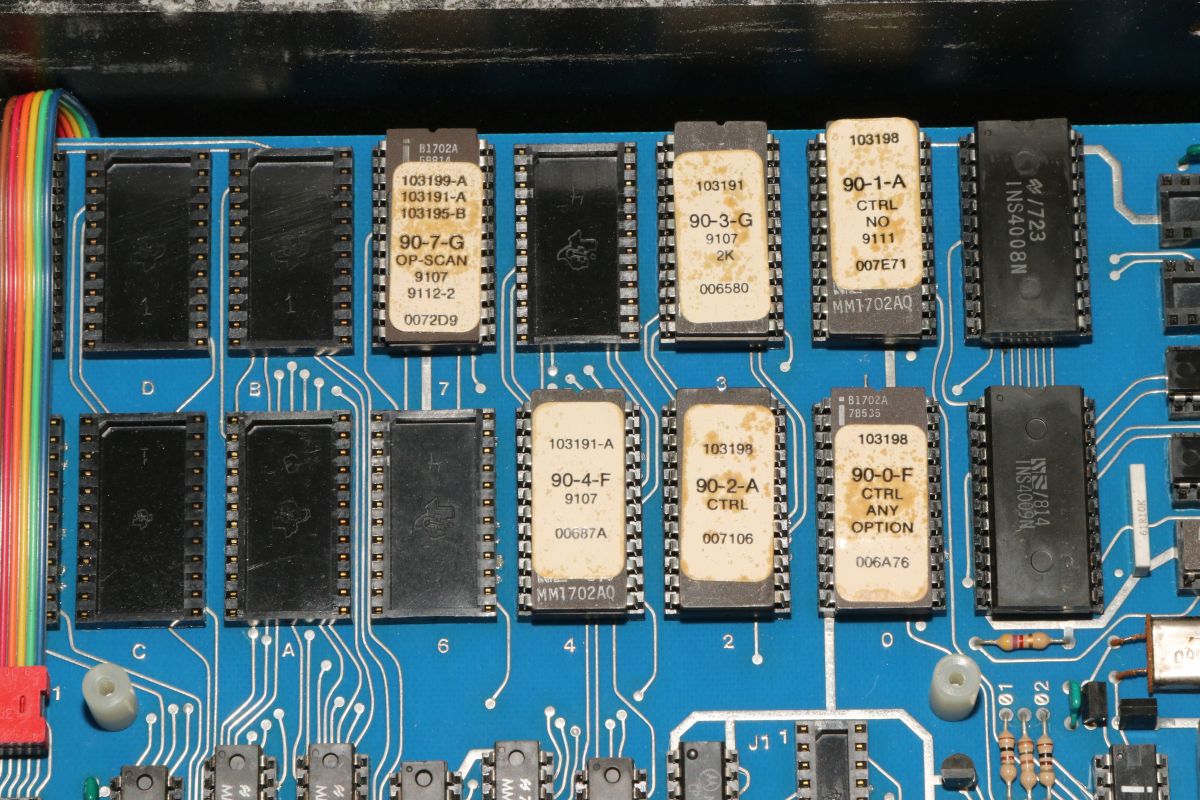

{ProLog M900 - ROM-Inhalte} Im Fernmeldemuseum Stuttgart steht ein defekter ProLog M900, der schreit förmlich nach einer Überprüfung der ROM-Inhalte. Deswegen habe ich gleich mal die Gelegenheit ergriffen, meinen Prommer auszulesen...

ProLog M900

ProLog M900

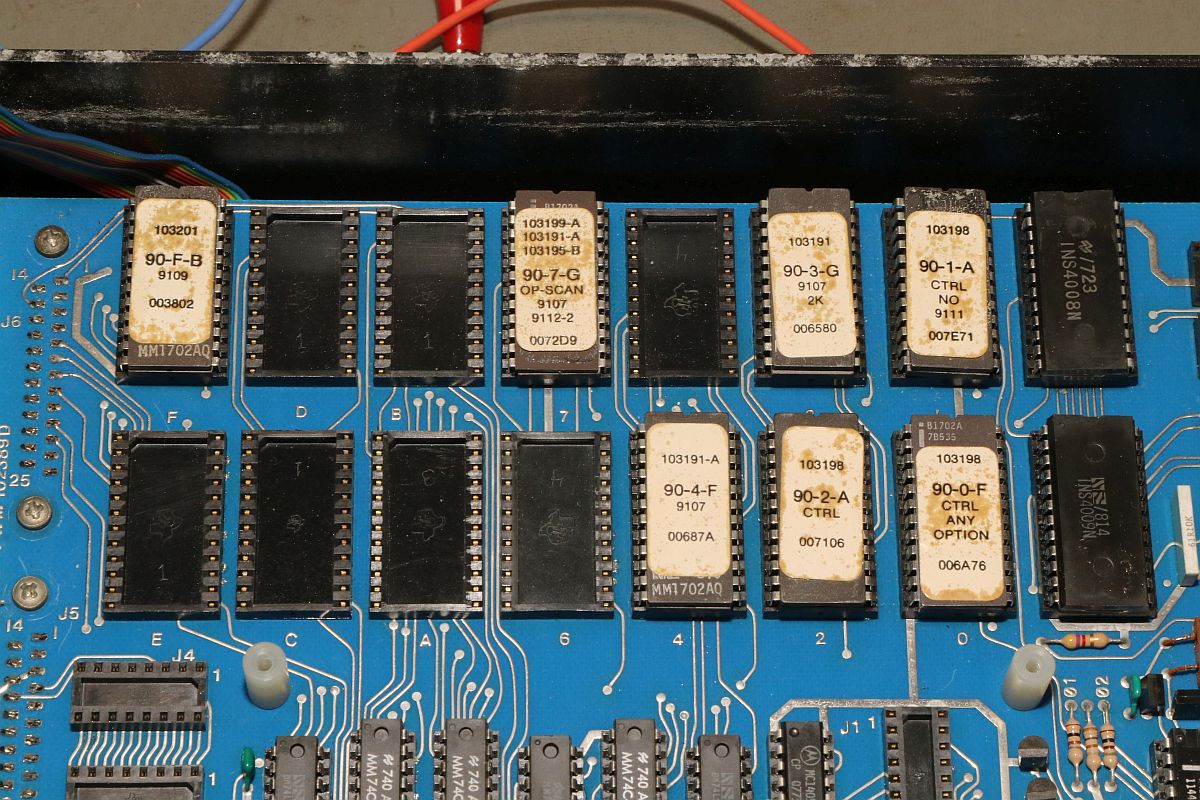

{ProLog M900 - noch mehr ROM-Inhalte} sobald man mal genauer hinsieht, fallen einem manchmal noch weitere Details auf. So zum Beispiel ein weiteres EPROM, welches sich unter einem Flachbandkabel versteckte. Sein Inhalt befindet sich jetzt auch in der ROM Liste.

ProLog M900

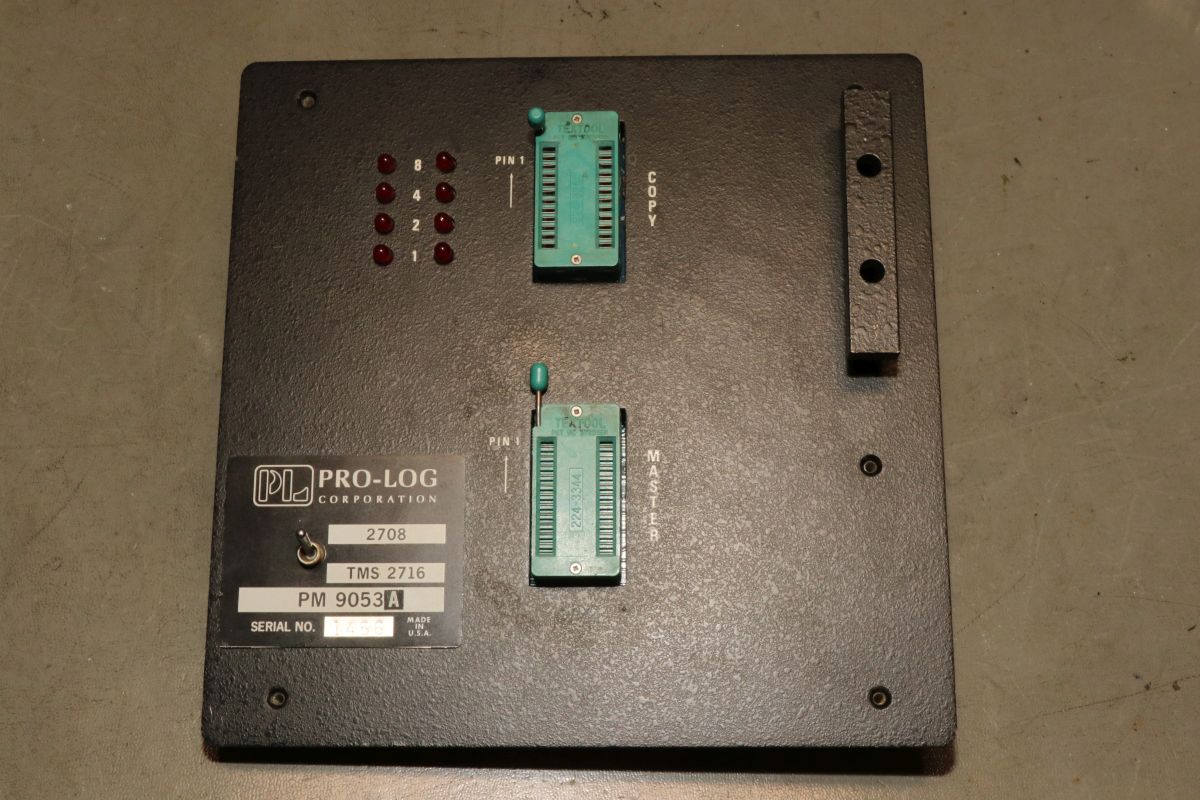

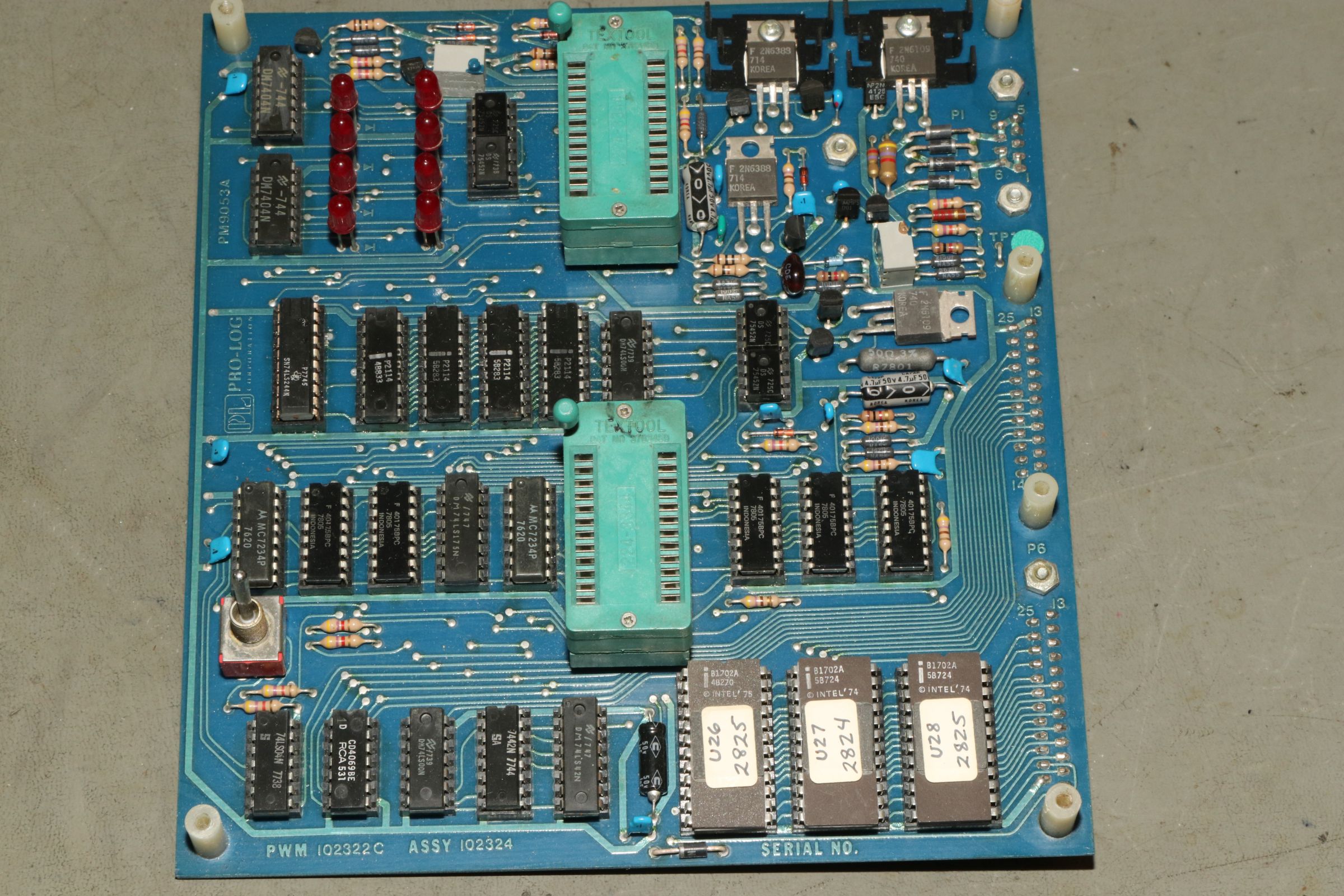

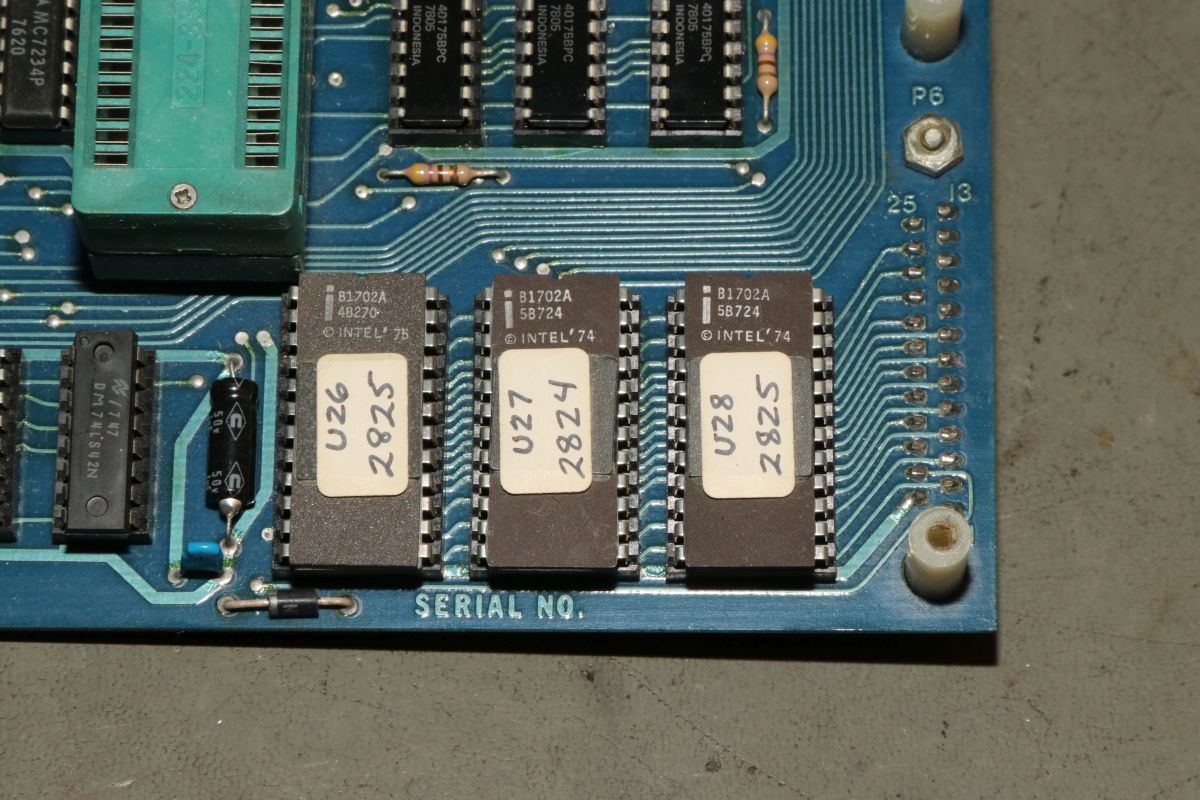

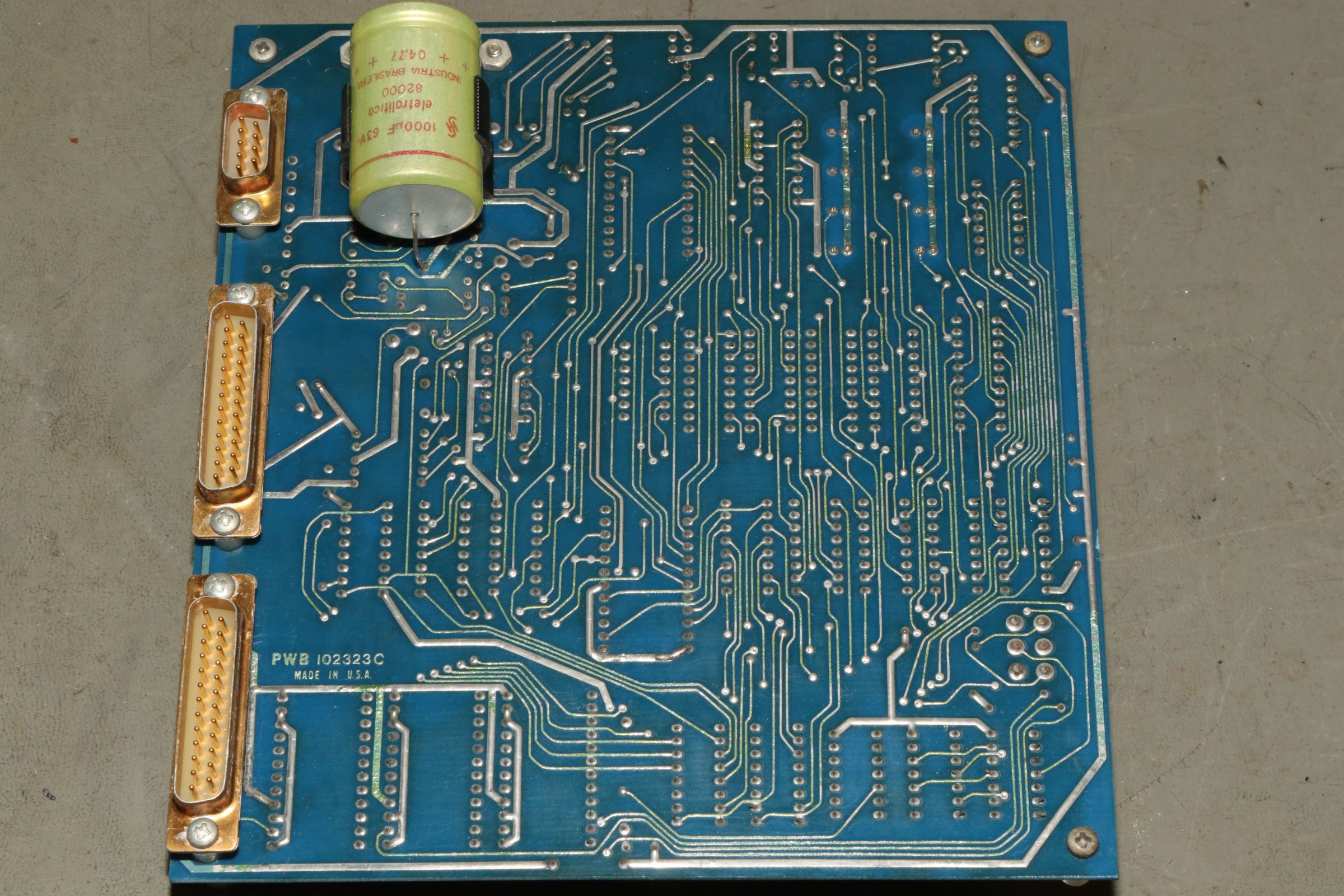

Und dann war da noch das Personality Module für 2708/TMS2716 EPROMs (PM 9053A). Auch hier sind drei 1702A verbaut, die ich bei der Gelegenheit gleich mal ausgelesen habe.

ProLog M900

ProLog M900

ProLog M900

ProLog M900


ProLog M900 Programm-ROMs
File ProLog M900 ROM 0 - REV. F
90_0_F_CTRL_ANY_OPTION_006A76
File ProLog M900 ROM 1 - REV. A
90_1_A_CTRL_NO_9111_007E71
File ProLog M900 ROM 2 - REV. A
90_2_A_CTRL_007106
File ProLog M900 ROM 3 - REV. G
90_3_G_9107_2K_006580
File ProLog M900 ROM 4 - REV. F
90_4_F_9107_00687A
File ProLog M900 ROM 7 - REV. G
90_7_G_OP_SCAN_9107_9112_2_0072D9
File ProLog M900 ROM F - REV. B
90_F_B_9109_003802

ProLog M900 Personality Module PM 9053A (2708/TMS2716)
File ProLog M900 PM 9053A ROM 26
PM9053A_U26_2825
File ProLog M900 PM 9053A ROM 27
PM9053A_U27_2824
File ProLog M900 PM 9053A ROM 28
PM9053A_U28_2825

ProLog M900 Personality Module PM 9001A (1702A)
File ProLog M900 PM 9001A ROM 1
U1_00793C
