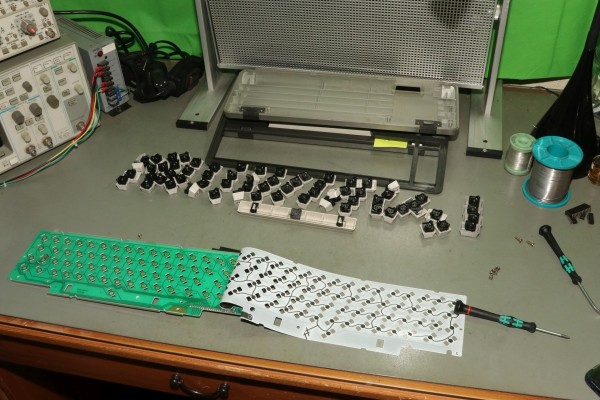

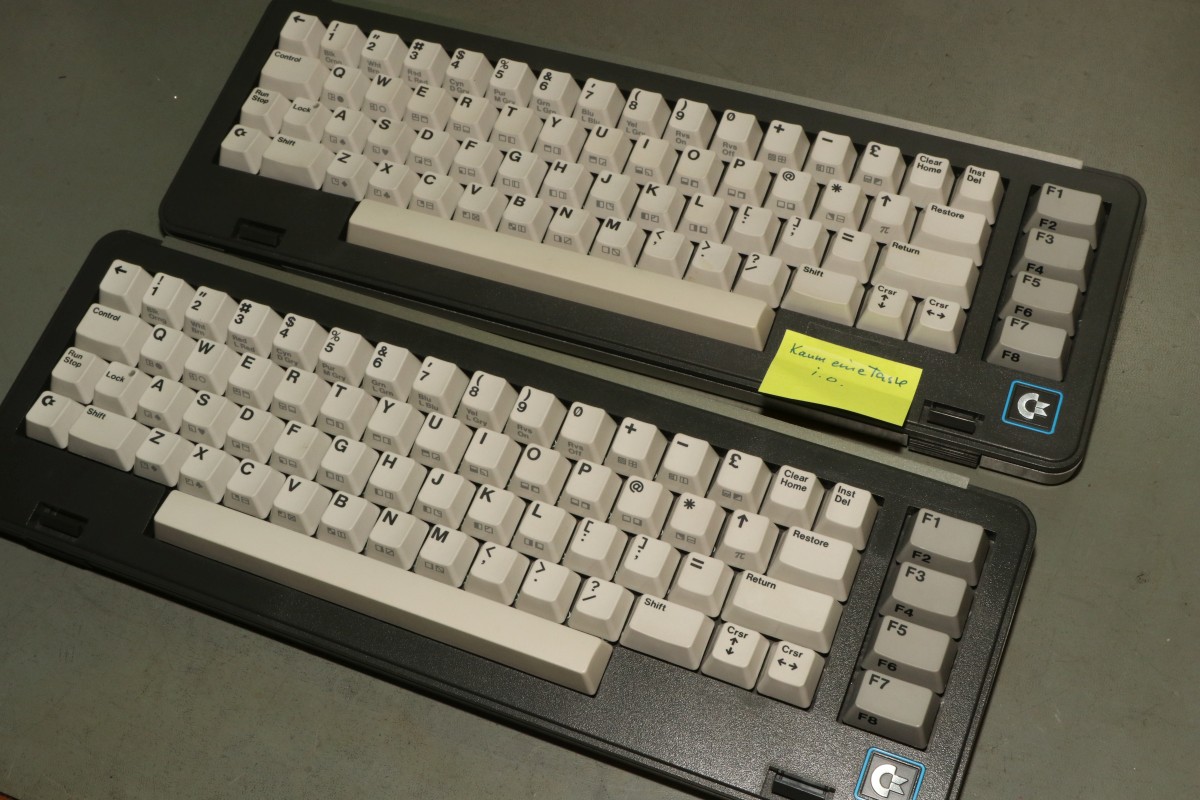

{SX-64 - Tastatur im Doppelpack} Eigentlich wollte ich nur mal rasch jemanden glücklich machen... zwei Tastaturen aus der Elektrobucht in unterschiedlichem Verwesungsfaktor mit zwei neuen Tastaturmembranen ausstatten... Kleinigkeit, dachte ich...

Commodore SX-64

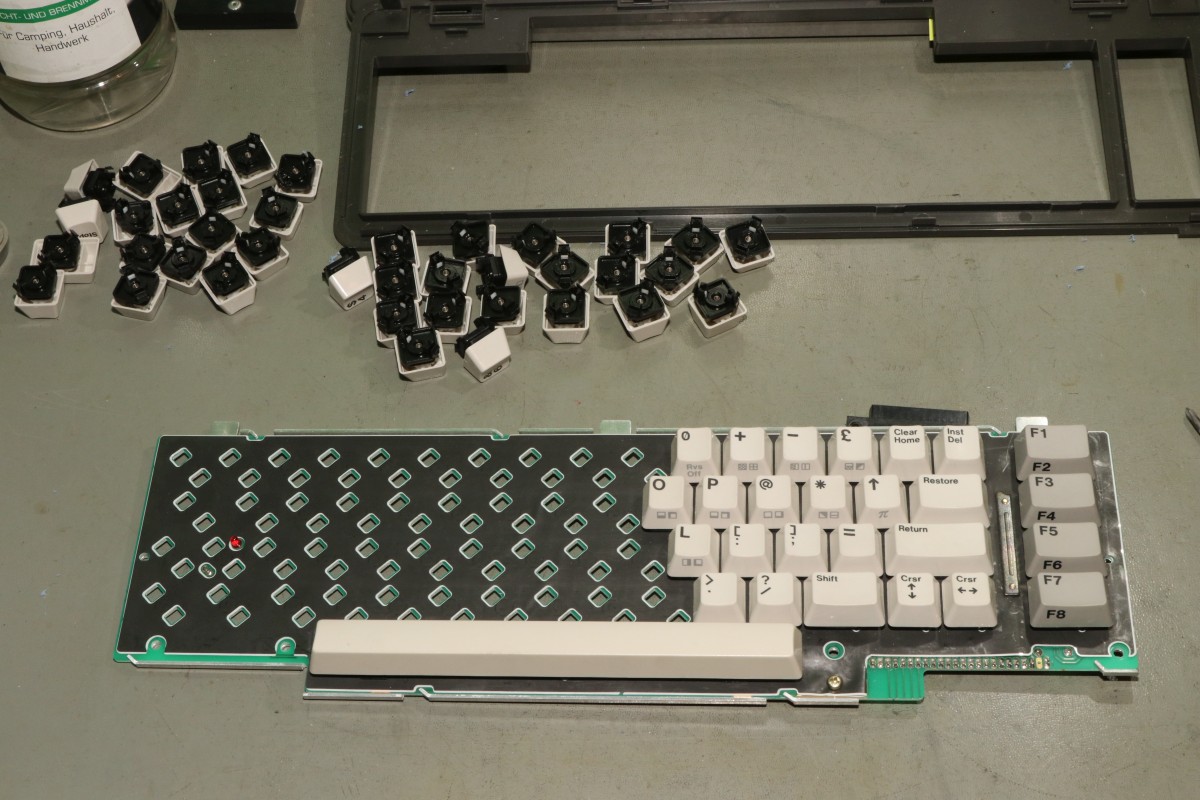

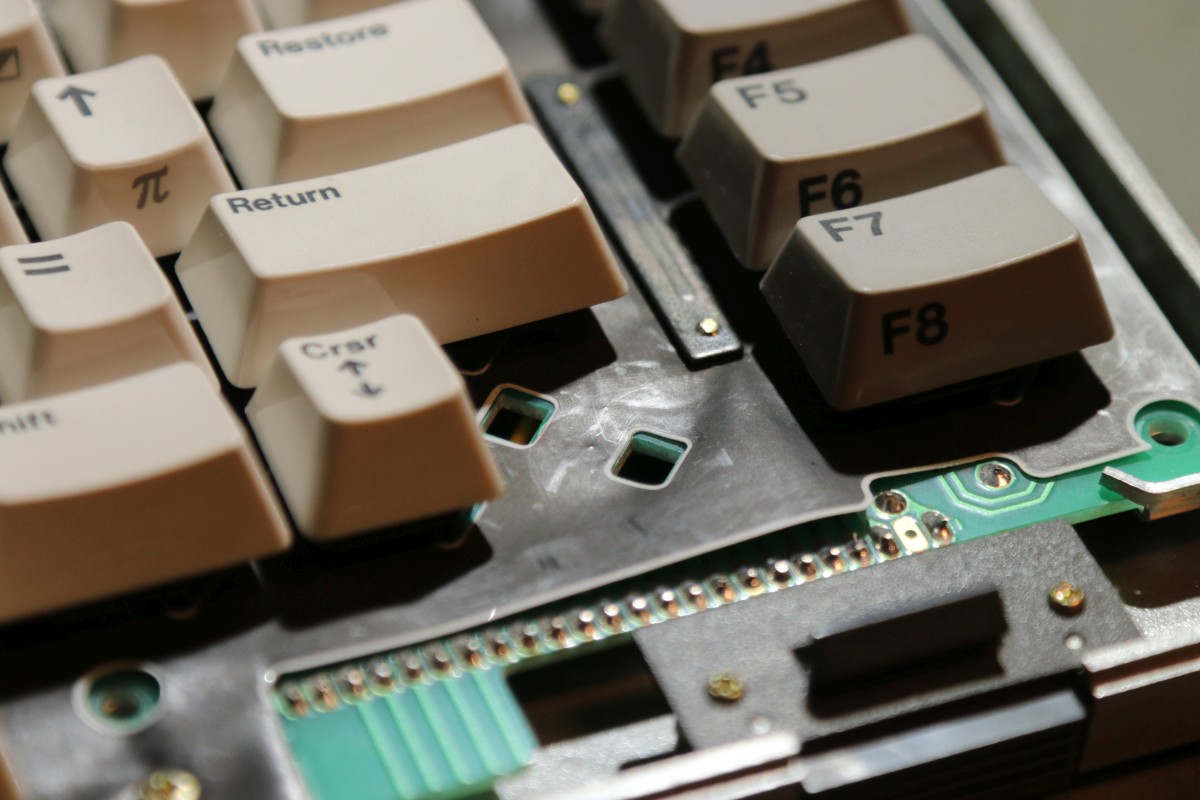

Das übliche nervige Tastenrauspopeln war noch unspektakulär...

Commodore SX-64

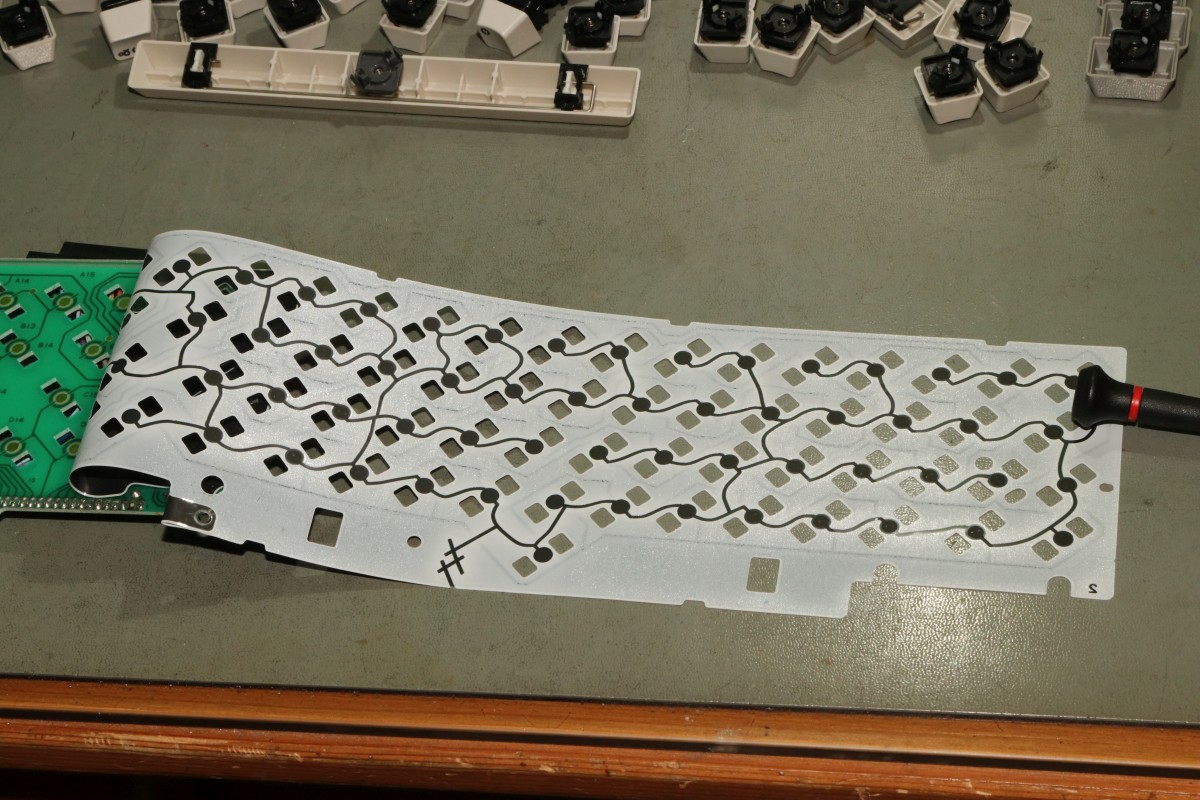

Wie gehabt: Membrane sorgfältig abheben und die Graphitflächen säubern und polieren...

Commodore SX-64

Den Unterschied sieht man deutlich:

Commodore SX-64

Brennspiritus ist hier das Mittel der Wahl!

Commodore SX-64

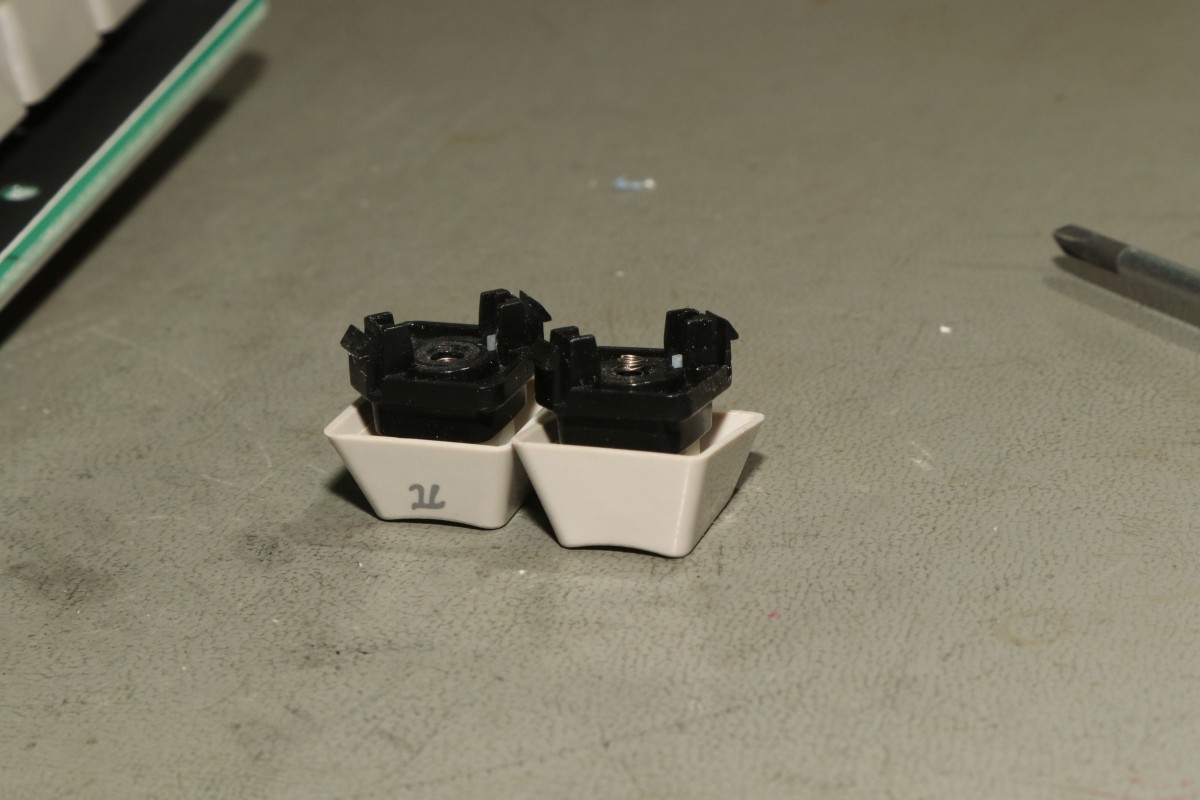

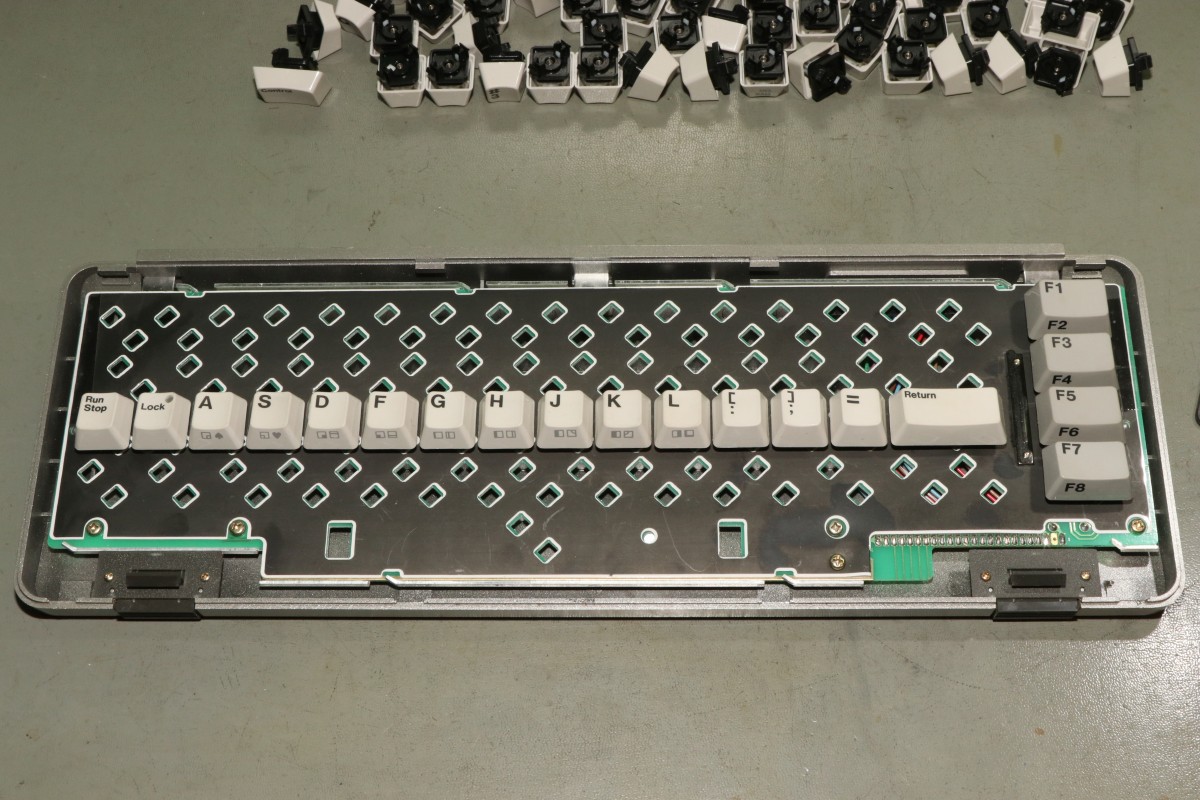

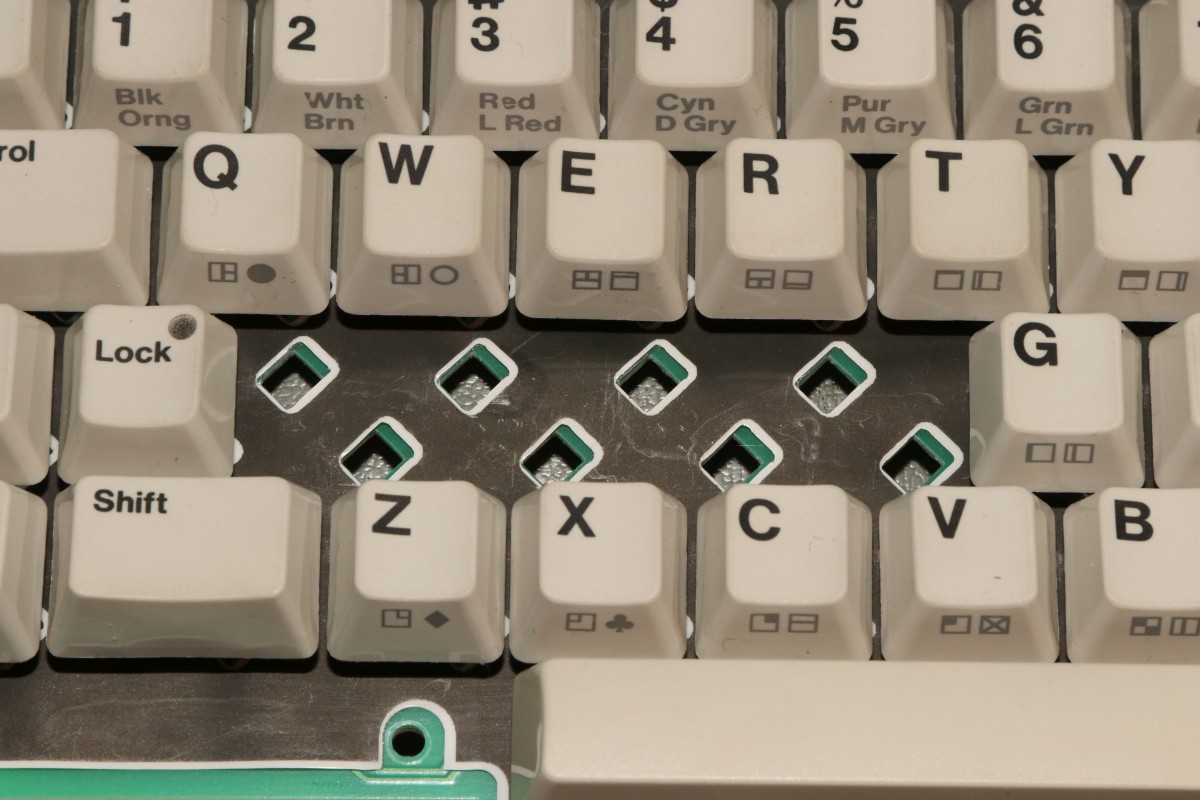

Dann die Tasten wieder mühsam reingepopelt...

Commodore SX-64

Leider zeigte sich nach dem Zusammenbau, dass die Membran doch zu beschädigt ist, um damit sinnvoll was anfangen zu können. Aber egal, es liegen ja zwei neue Membranen mit bei...

Commodore SX-64

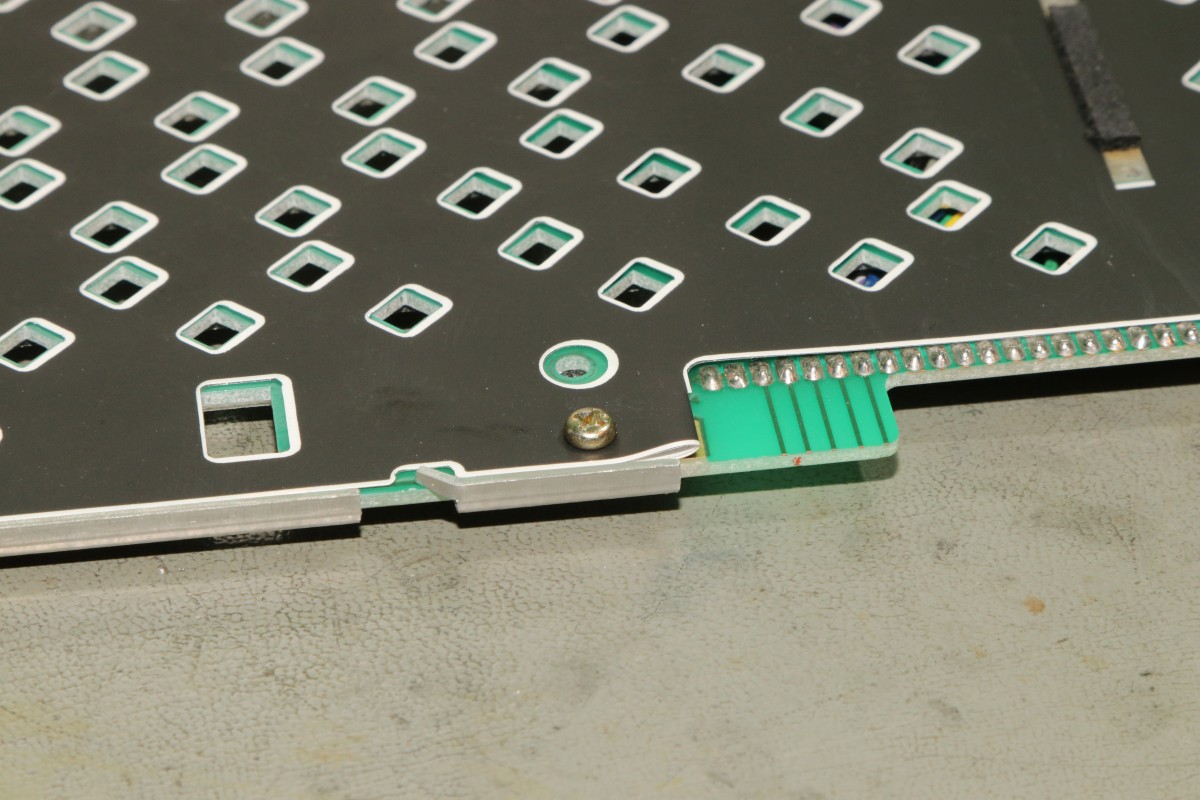

Dazu muss die Alte raus, was immer die Kontaktreihe irreparabel beschädigt. Die neue Membran bringt aber wieder frische Kontakte mit.

Commodore SX-64

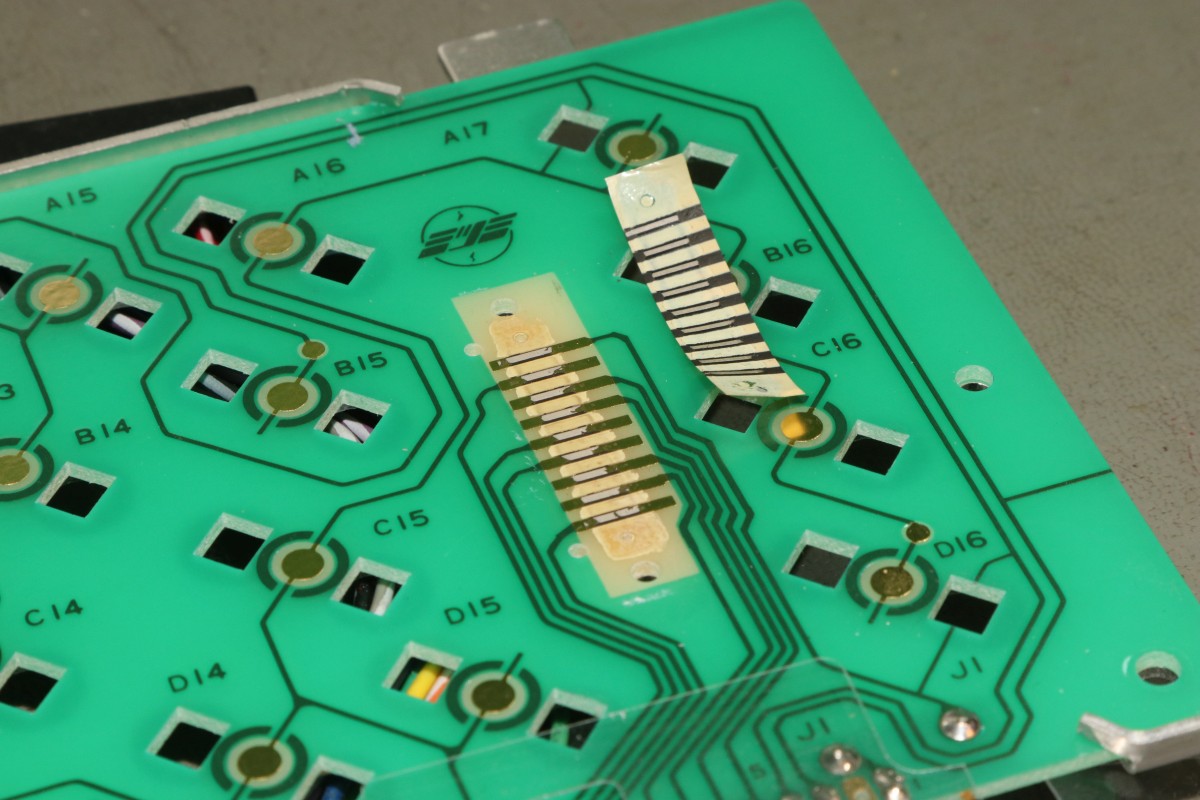

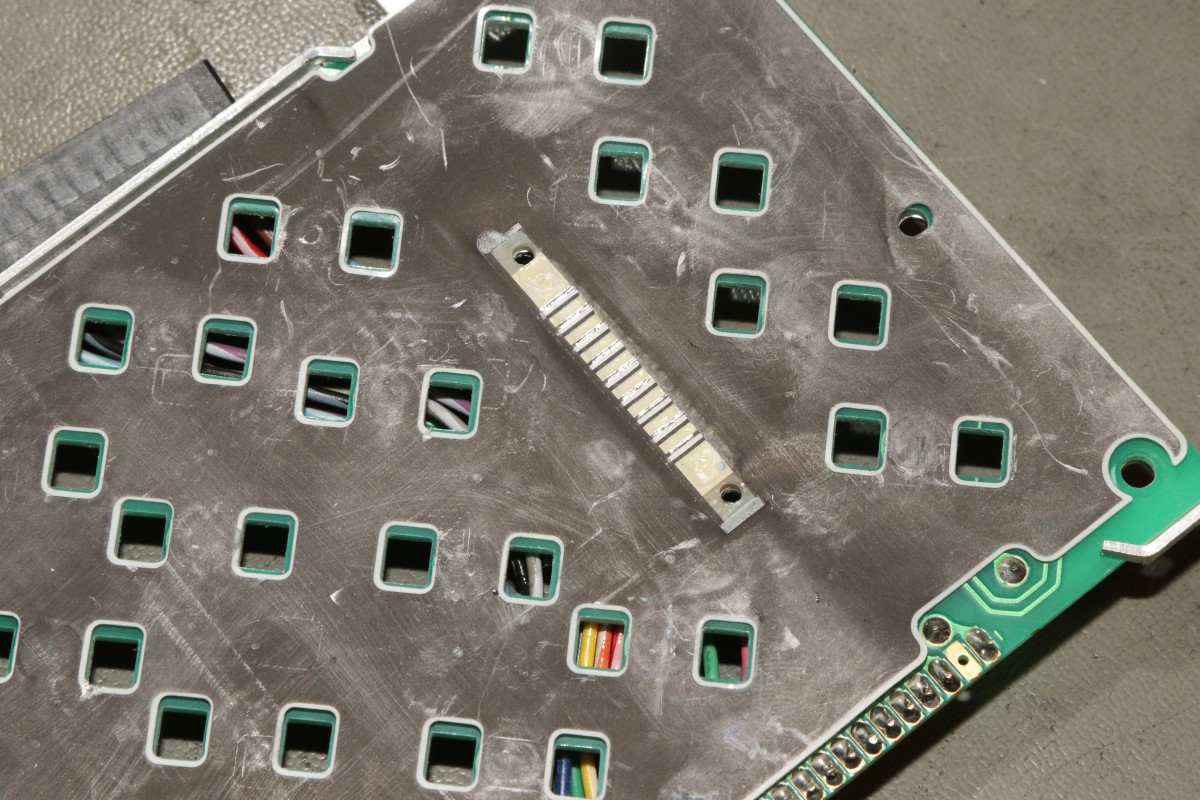

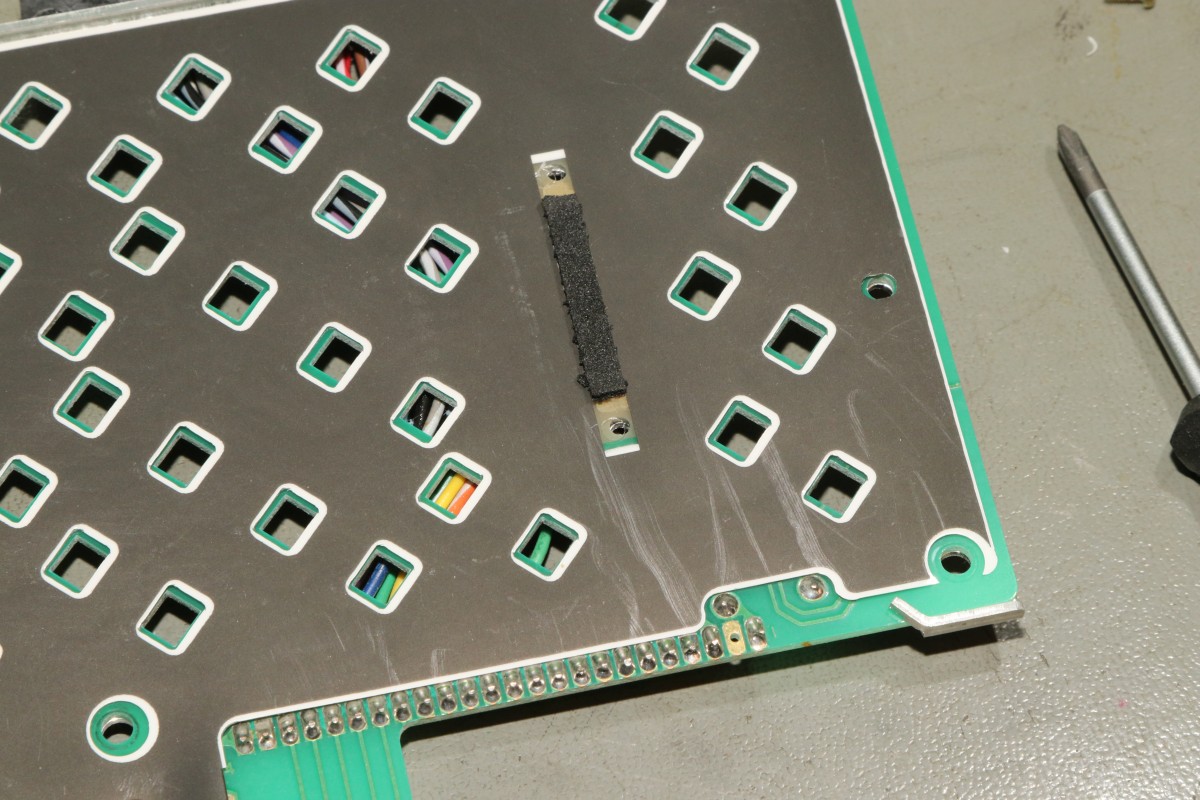

Hier waren mal Kontaktstreifen drauf, die kleben jetzt auf der Platine.

Commodore SX-64

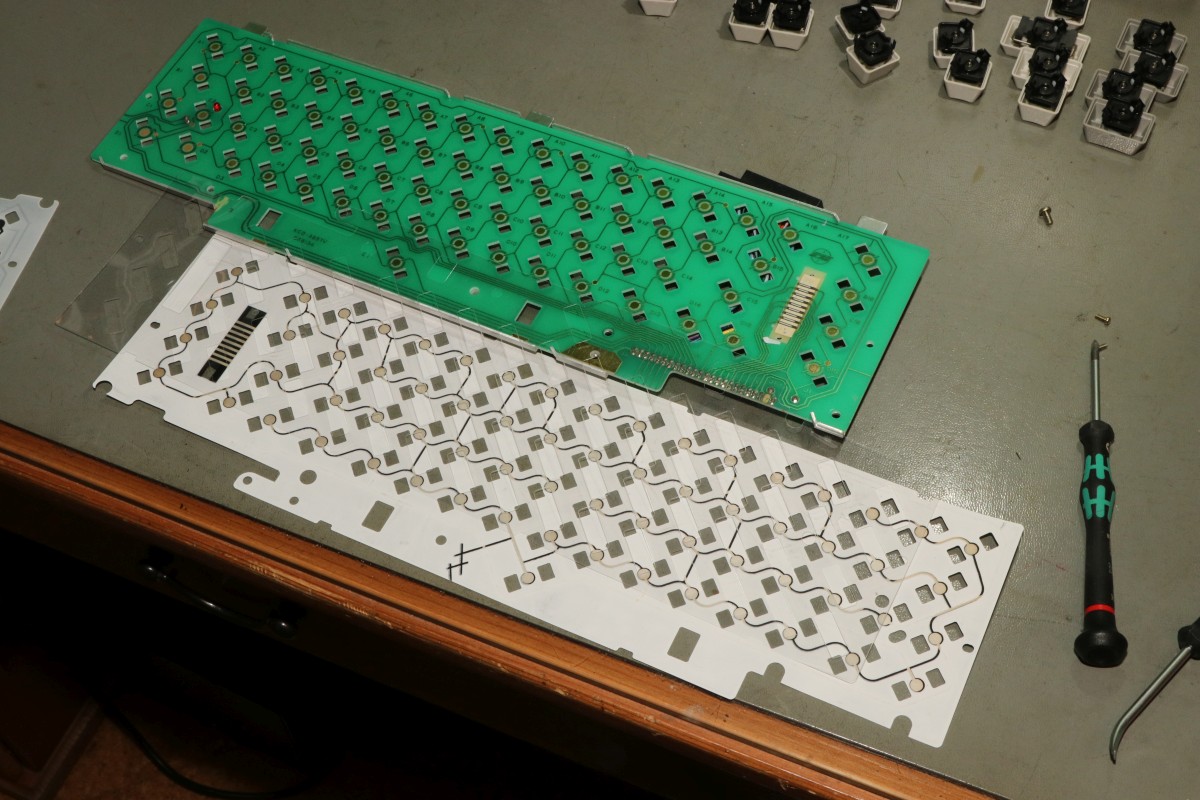

Nach dem alle Kontaktflächen gereinigt sind: hier die neue Membrane mit Unterlegfolie für einen besseren Kontaktabstand. Die klare Folie kommt zwischen Platine und Kontaktmembrane!

Commodore SX-64

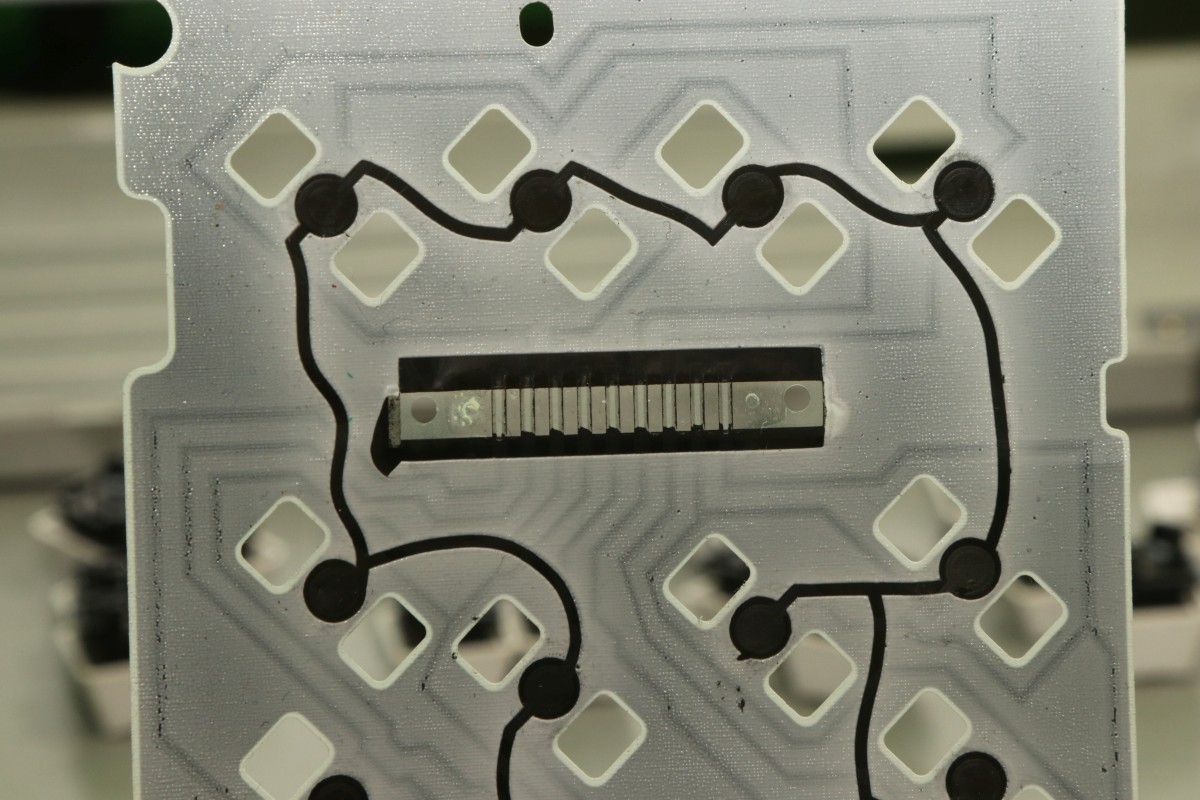

Der separate Kontaktstreifen muss vorher weg - die Kontaktflächen müssen so weit wie möglich gereinigt werden!

Commodore SX-64

Bei den neuen Membrane die Kontaktschraube für die Abschirmfläche nicht vergessen!

Commodore SX-64

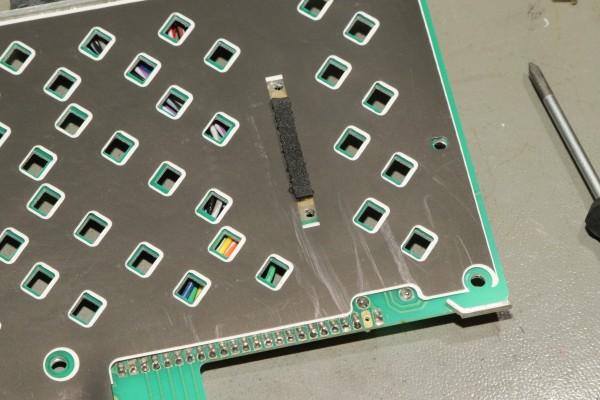

Die neue Membrane hat extra eine Schaumstoffauflage über den Kontakten, damit diese zuverlässig kontaktieren:

Commodore SX-64

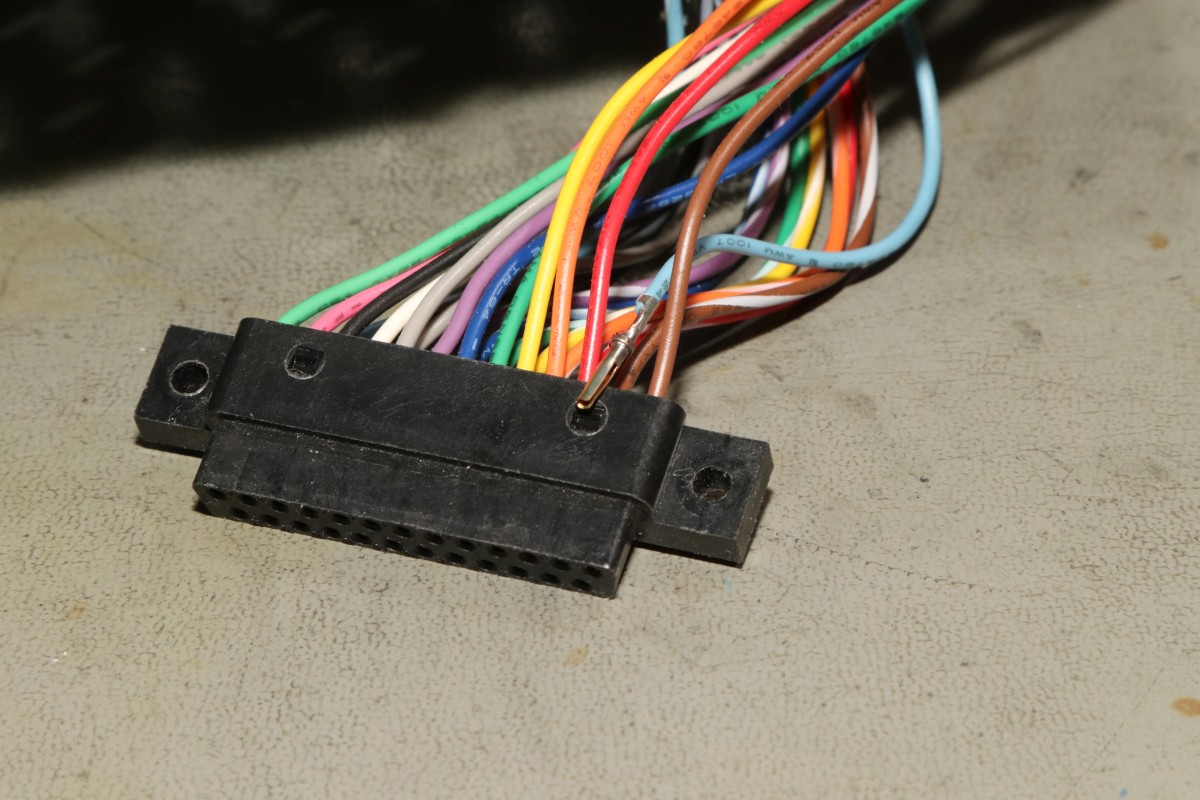

Super, da gehen schon mal eine ganze Reihe Tasten nicht, das fängt ja gut an... Wenn der Fehler immer so - äh... anders wäre...

Commodore SX-64

OK, das war ja einfach... Jetzt fällt auf, dass auch mit der neuen Membran ein Taster dauernd auslöst.

Commodore SX-64

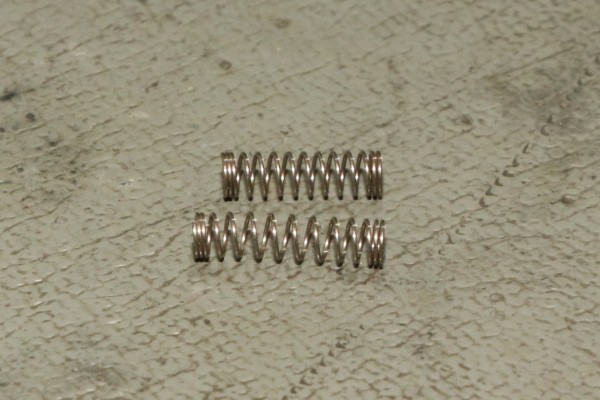

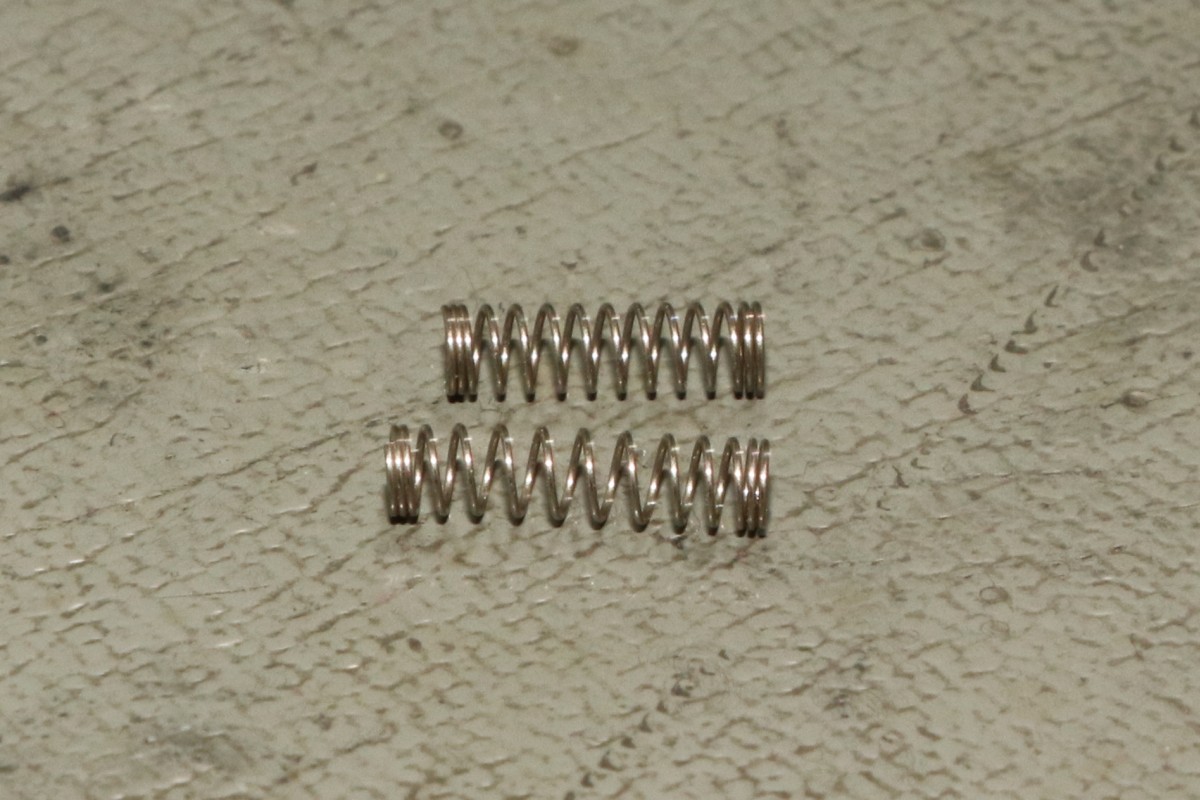

Da hatte wohl wer gedacht, die ranzige Altmembran mit mehr Federkraft pimpen zu können... Mit einer Flachzange und Geduld lässt sich die derart gelängte Feder gottseidank wieder auf Maß bringen.

Commodore SX-64

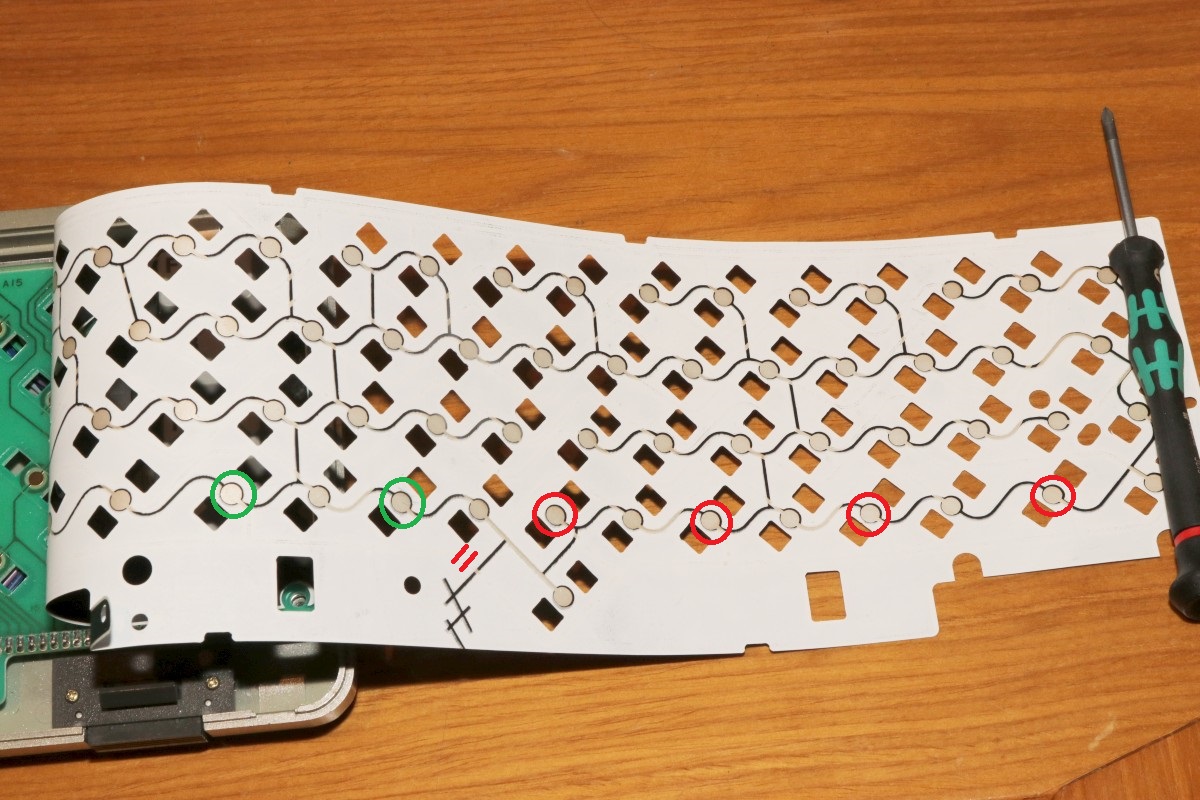

Toll... dafür hab ich jetzt jede Menge Doppelauslösungen... diese sind darauf zurückzuführen, dass die neue Membran nicht 100%ig ausgerichtet ist und an den Durchbrüchen von den Tastengehäusen quasi aufgewölbt wird - da geht es um Zehntel Millimeter!

Commodore SX-64

Die beiden Befestigungsbohrungen für die Kontaktklemme sind unsauber ausgerichtet! da hilt ein Lötkolben, dann kann man die Membran auch passgenau ausrichten. Links und rechts mit einem Streifen Tesafilm fixiert, hält das dann auch bis zur Montage der Tasten. Drei Stunden Später und ich habe eine perfekt funktionierende Tastatur vor mir.

Commodore SX-64

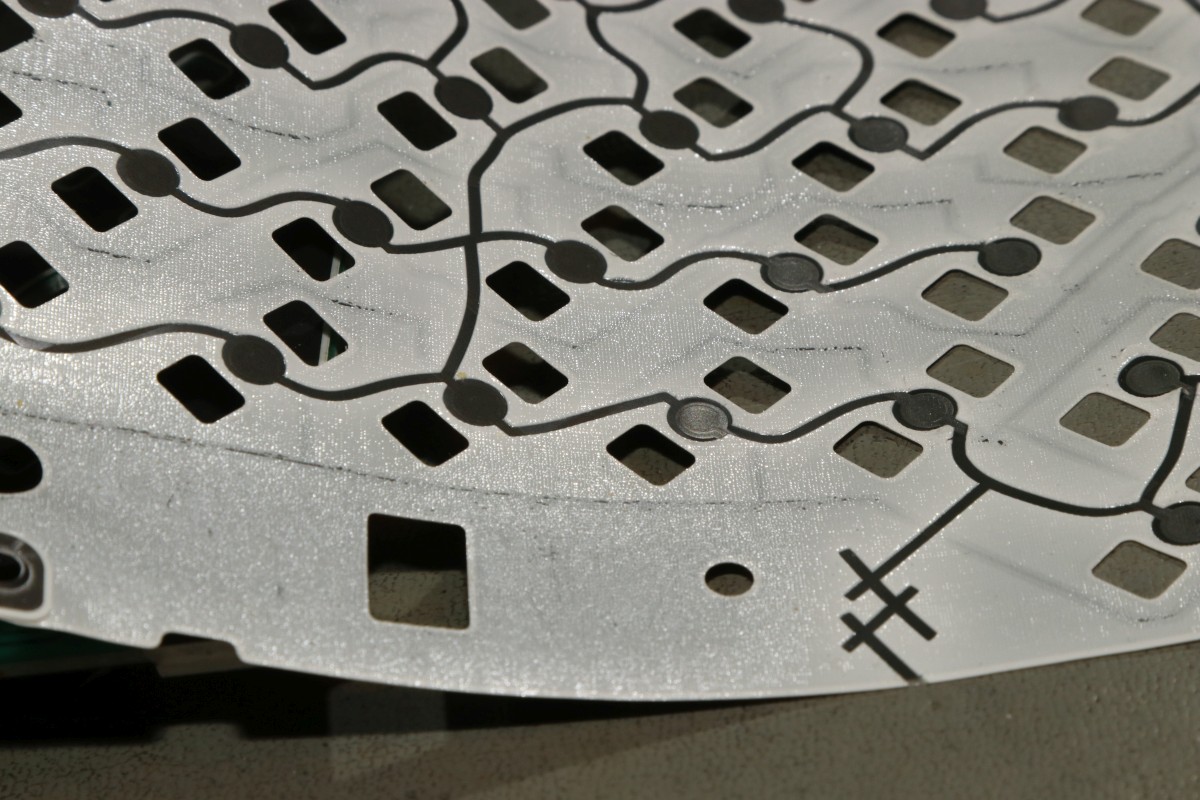

Und bei der zweiten Tastatur, bei der so gut wie keine Tasten mehr gingen, dachte ich mir, mache ich es doch gleich richtig. Leider musste ich feststellen, dass einzelne Tasten nicht ansprachen. Das lag jetzt nicht an meinem Unvermögen, sondern an einem Fertigungsfehler der Membran:

Commodore SX-64

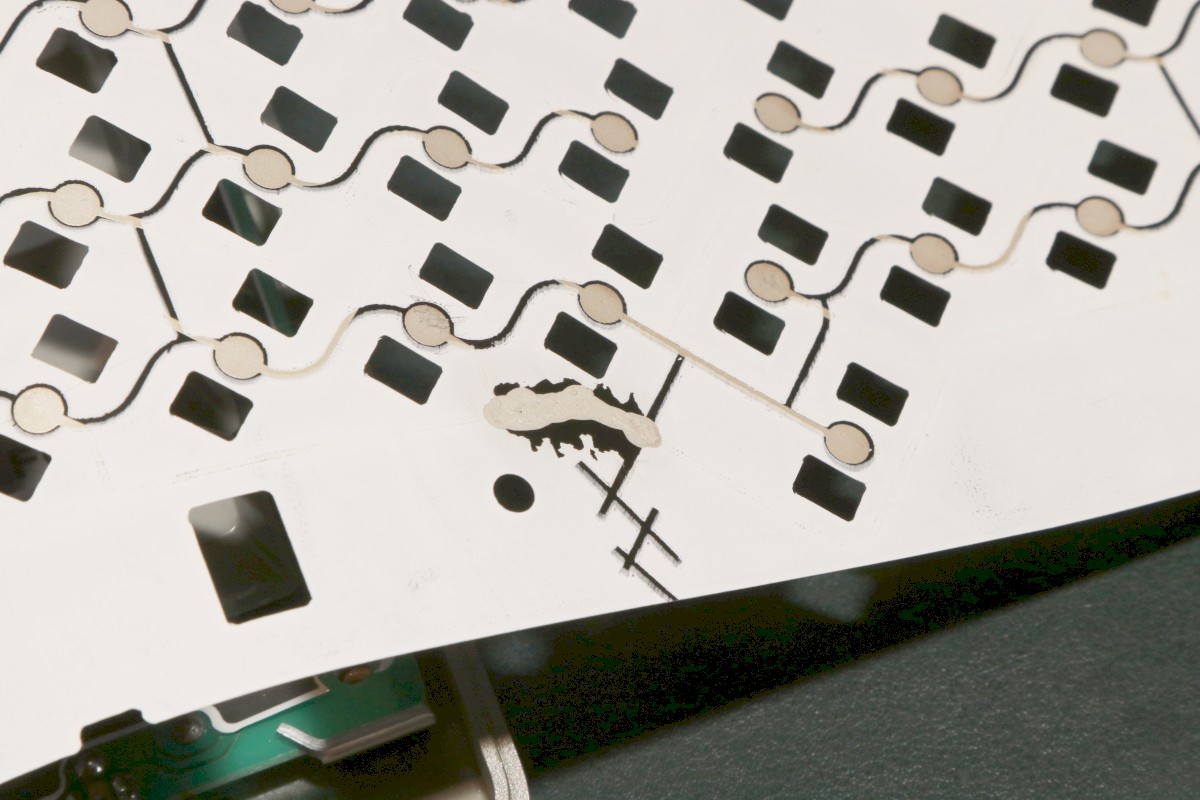

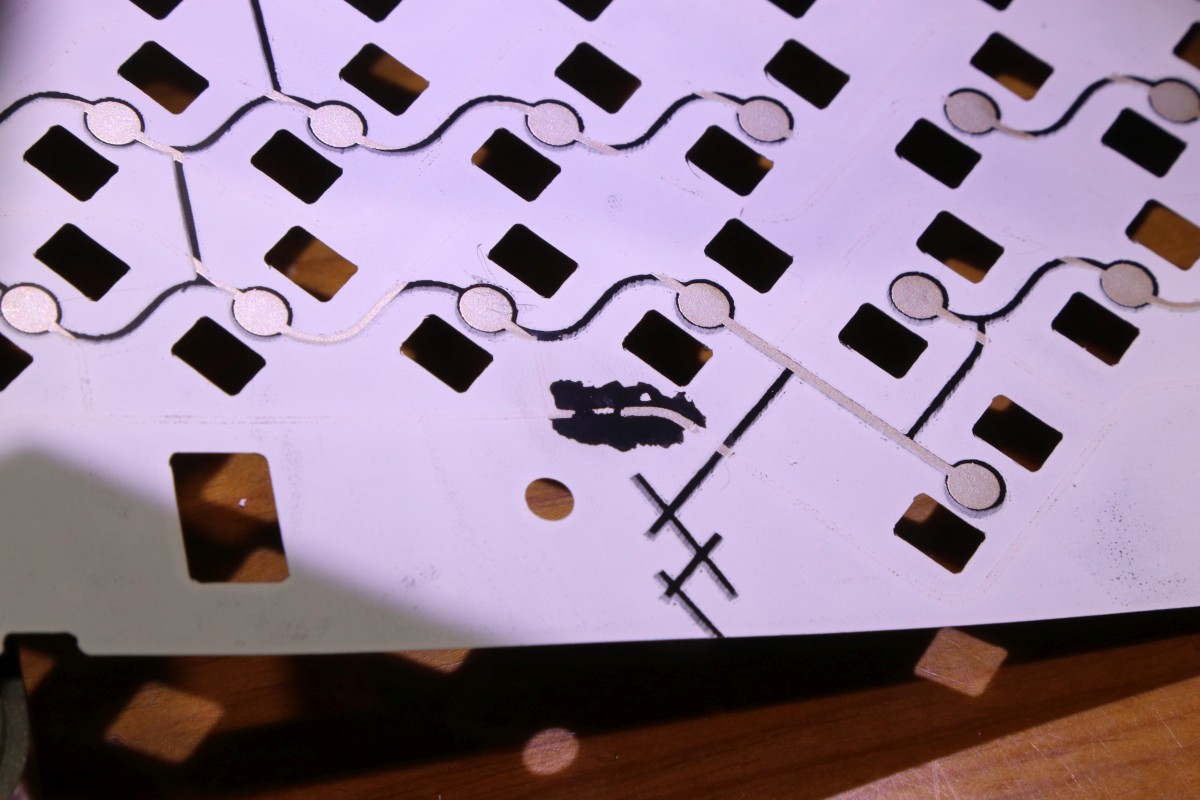

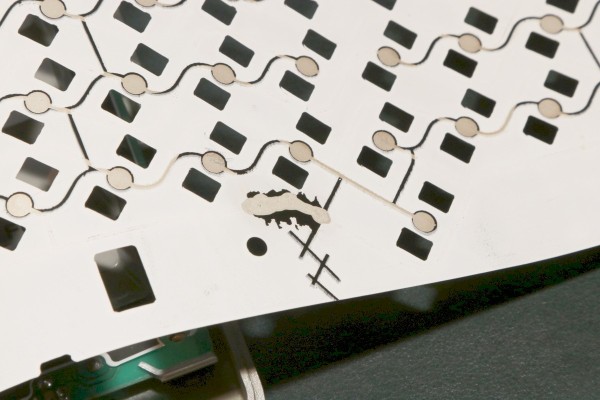

Eine Unterbrechung in der Leiterbahn (die natürlich überlackiert und unsichtbar ist) macht mir das Leben schwer. Vorsichtig mit Aceton freigelegt (auch der Silberlack löst sich ab! also sehr vorsichtig!) kann man sich an die Reparatur wagen...

Commodore SX-64

Hauptsache, links und rechts sind noch Leiterbahnstummel übrig...

Commodore SX-64

Viel Silberleitlack hilft viel...

Commodore SX-64

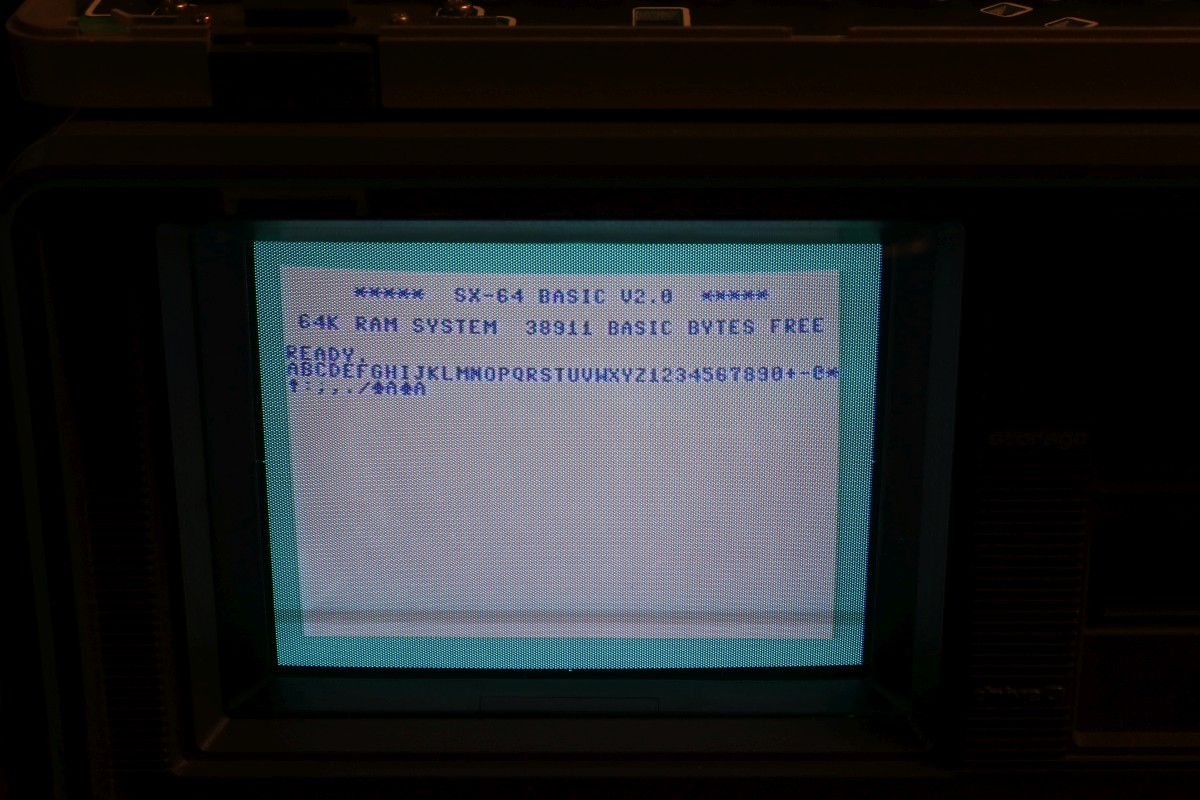

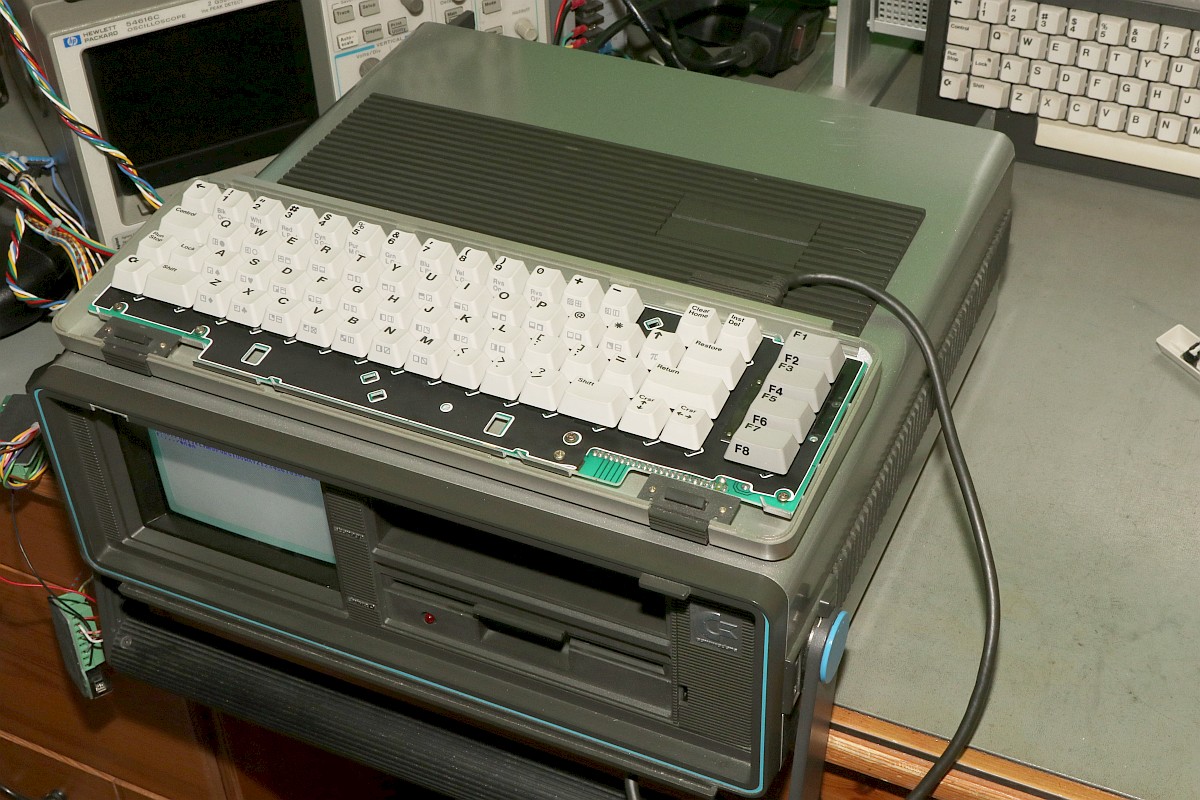

Und zu guter Letzt ist auch die zweite Tastatur funktionabel - Silberlack sei Dank!

Commodore SX-64

Alle Tasten funktionieren zuverlässig und gewaltfrei.

Commodore SX-64

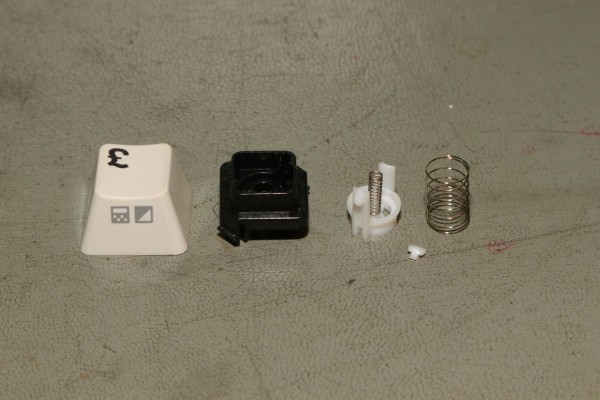

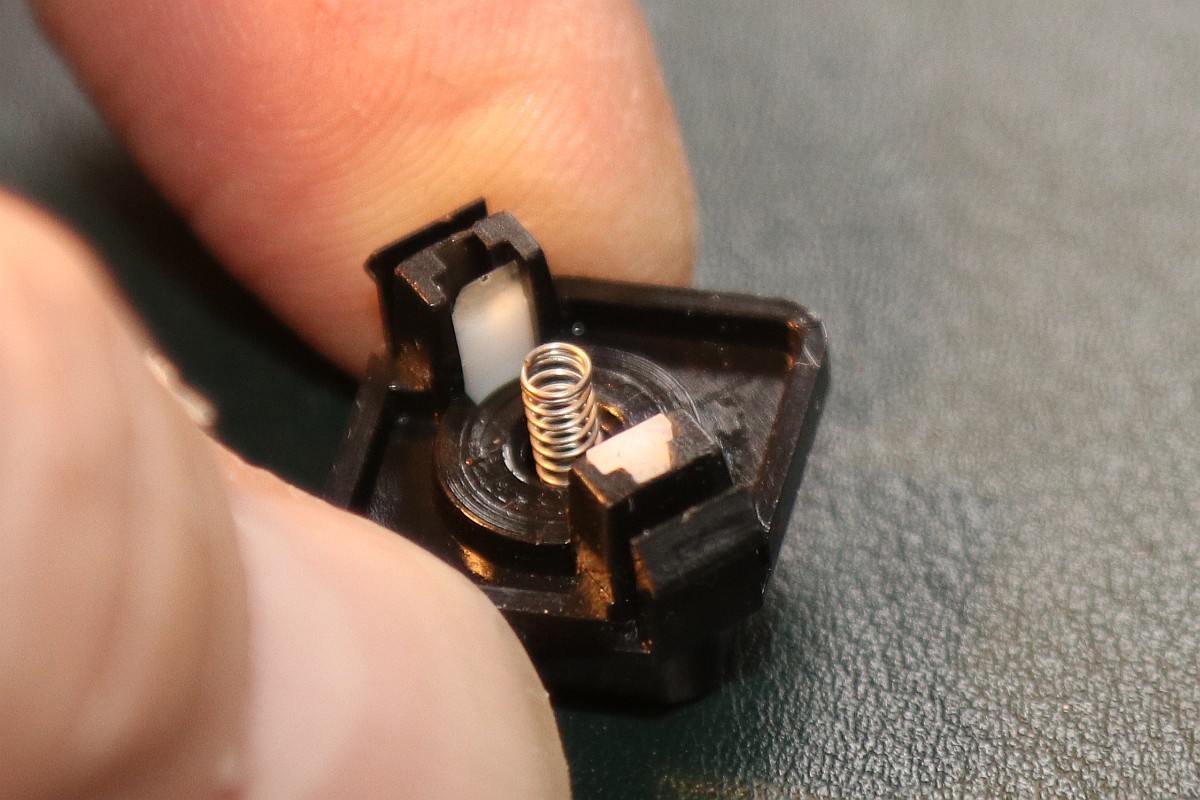

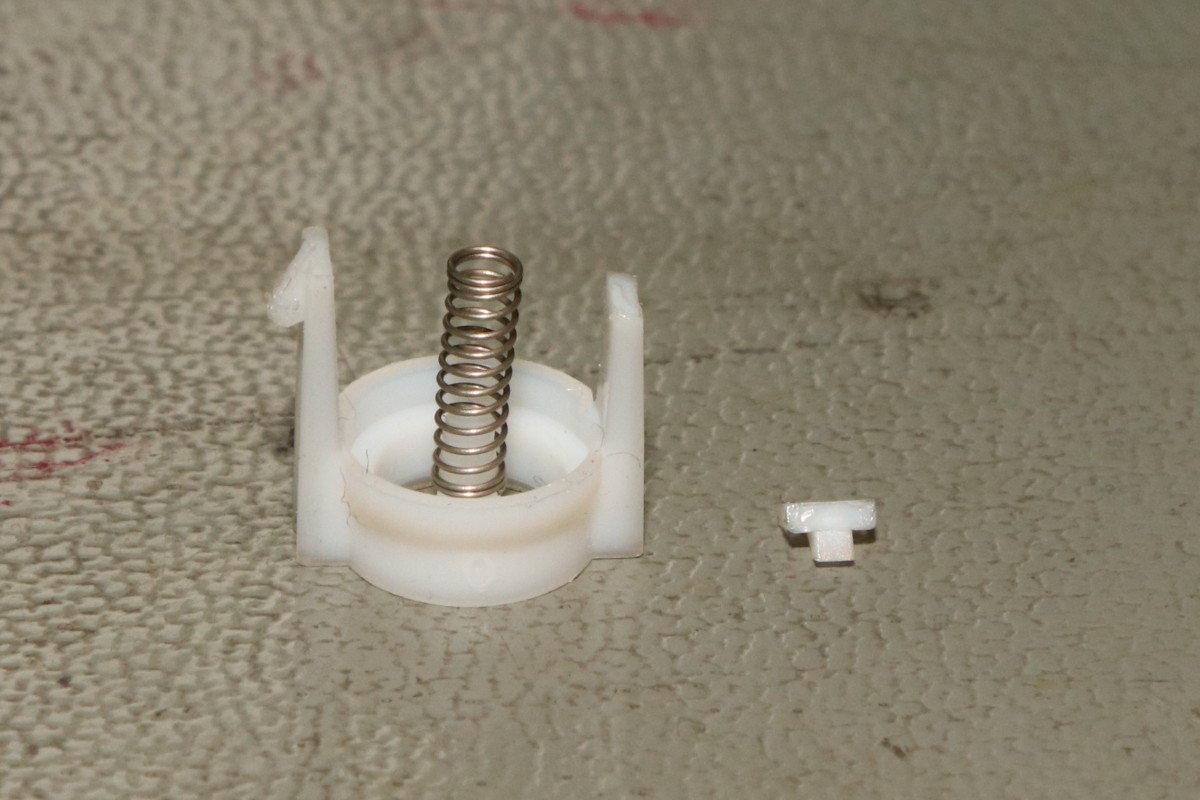

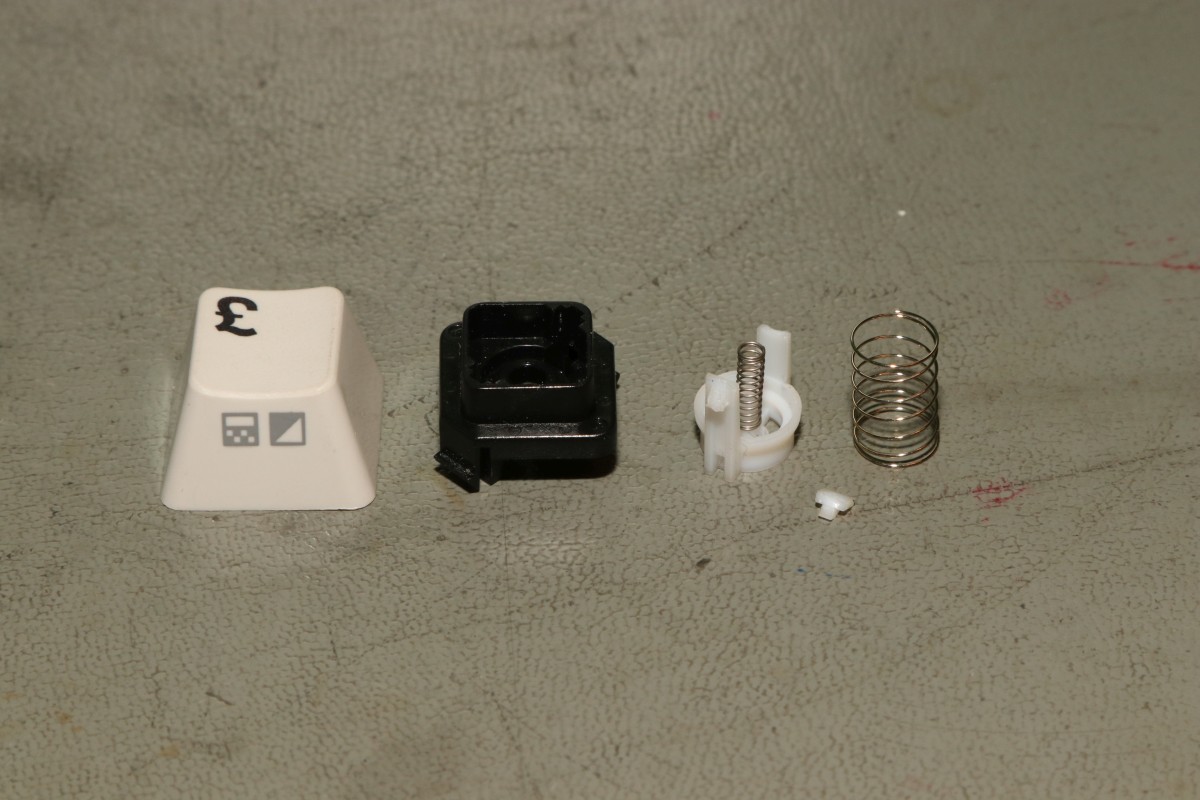

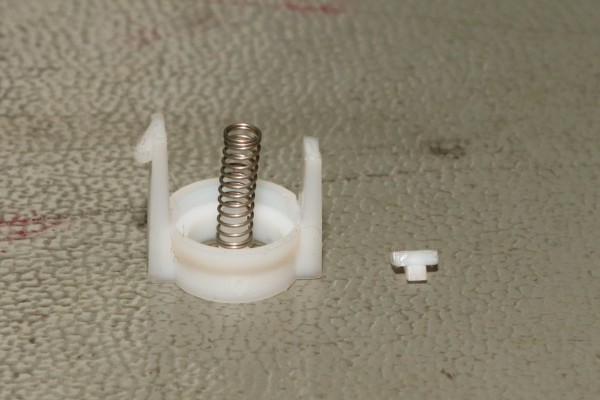

Jetzt habe ich nur noch das Problem, dass bei einem Taster der malträtierten Tastatur ein Rastnäschen der inneren Mechanik gebrochen ist. Die Taste funktioniert, hängt aber im nicht gedrückten Zustand schief... Hat jemand eine vollig vergnaddelte SX-64-Tastatur als Ersatzteillager? Bevor ich die groben Varianten ausprobiere...

Commodore SX-64

Alternativ habe ich einen 3-D-Druck in Auftrag gegeben - und UV-härtenden Kunststoffkleber bestellt... irgendeine Variante wird schon klappen.

Commodore SX-64

Ich halte euch auf dem Laufenden. Aceton als Auflöse- und Klebemittel hilft hier übrigens leider nicht, der Kunststoff ist nicht Aceton-löslich!


{UV-Kleber im Einsatz} Er ist eingetroffen - der UV-Kleber mit UV-LED-Taschenlampe. Nicht billig, aber billigst verarbeitet. Egal: der Kleber ist leicht zähflüssig und lässt sich gut dosieren. Wenn man mit der UV-Lampe dann draufhält, dampft es etwas und der Kleber verwandelt sich innerhalb von Sekunden in eine glasharte durchsichtige Substanz. Leider haftet dieser Kleber an dem Kunststoff ebensowenig, wie alles Andere... der Haken ist wieder abgefallen. Dafür hat der UV-Kleber selber eine sehr haltbare Nase gebildet, die in der Tastatur einwandfrei hält. Gut, dass ich den unteren Teil des Elementes großflächig benetzt hatte.
