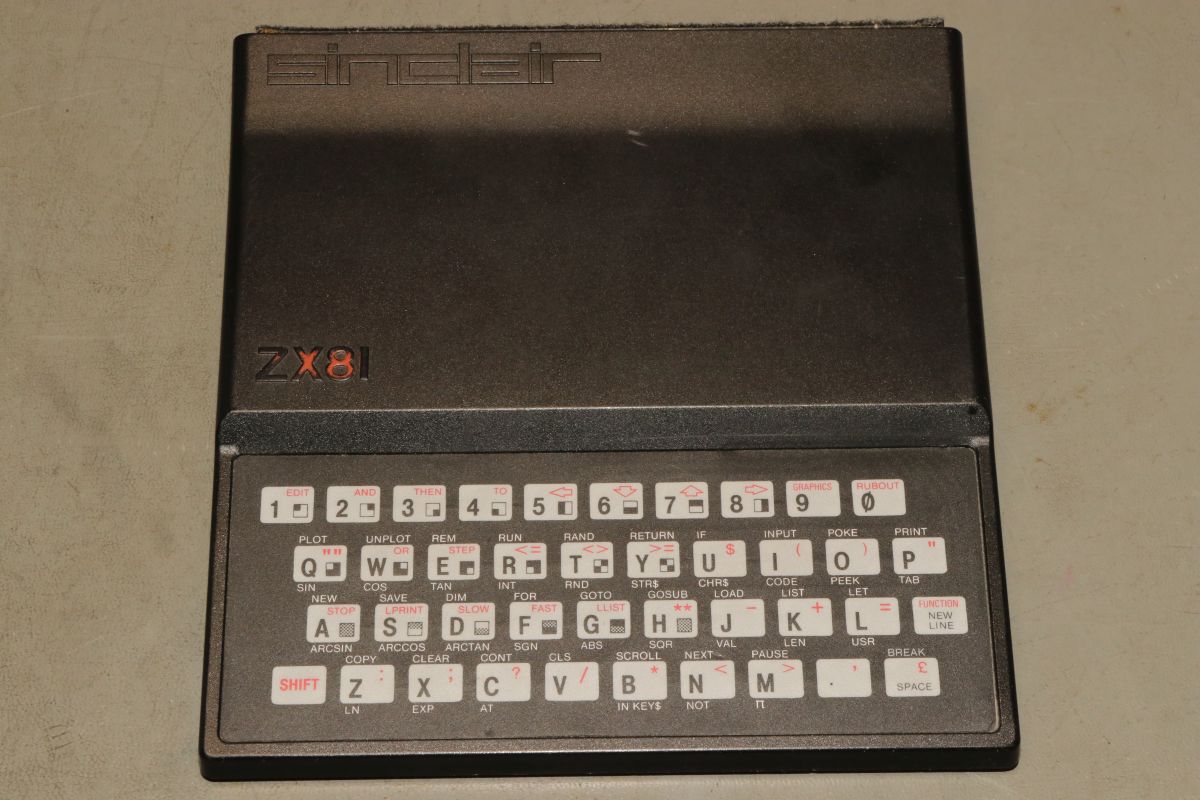

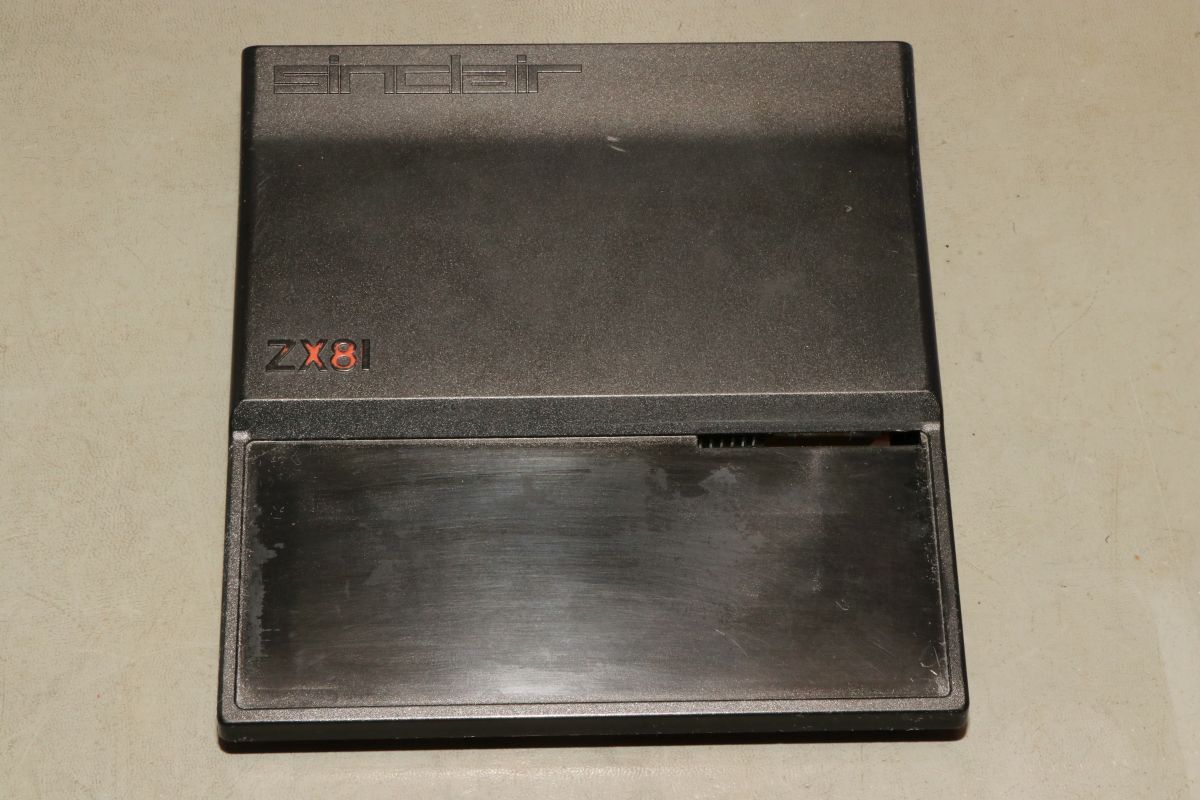

{ZX-81 mit neuer ULA} "Lohnt sich das überhaupt?" - Eine Frage, die man sich in unserem Hobby niemals stellen sollte! Zumindest finanziell handelt es sich ja oft um das Vergolden von Elektroschrott! Aber man sollte den ideellen Wert nicht unterschätzen. So erreichte mich eine freundliche Spende von Ralph - ein ZX-81 in beklagenswertem Zustand:

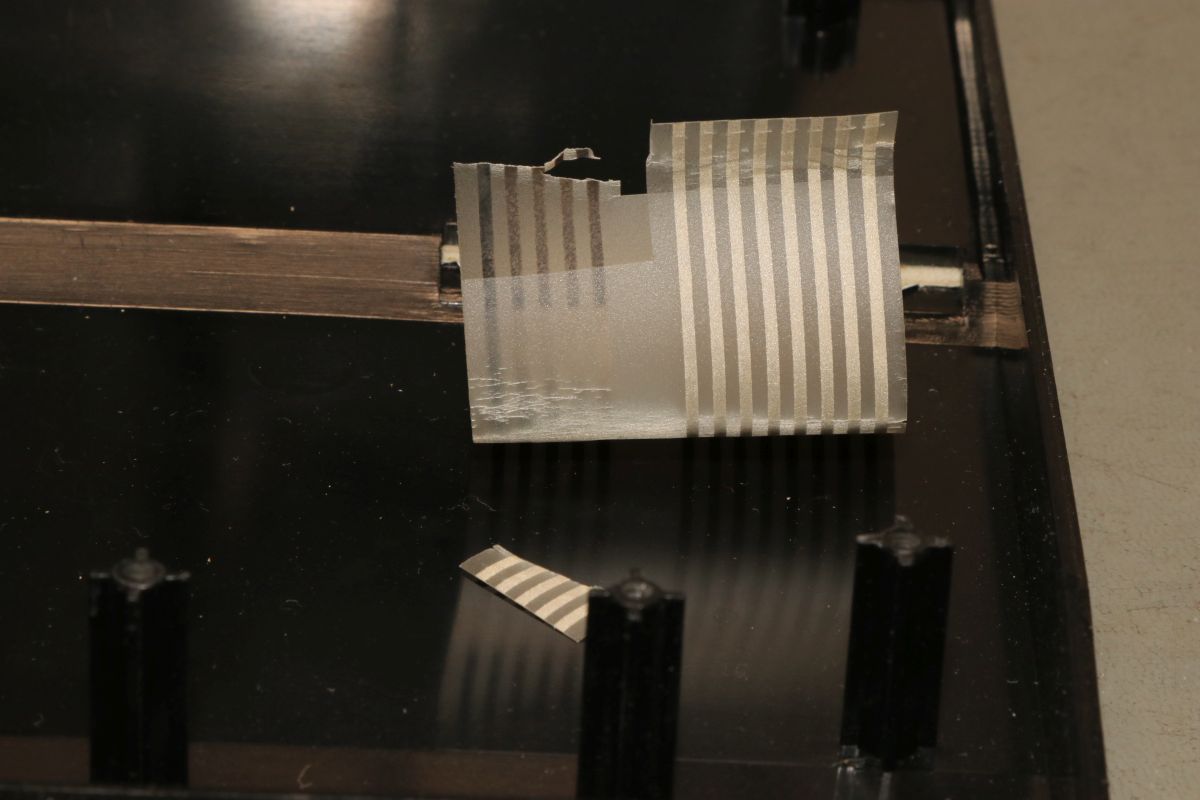

Außen hui, innen krümelig. ZX-81 kranken an zwei grundsätzlichen Problemen: zerkrümelten Tastatur-Flachbandkabeln und defekten ULAs (Uncommitted Logic Arrays). Die Flachbandkabel der Tastaturen sind grundsätzlich mürbe und definitiv nicht reparabel. ULAs sind nur ab und zu mal defekt. Diese Tastatur hat es definitiv hinter sich, aber Ersatz ist möglich.

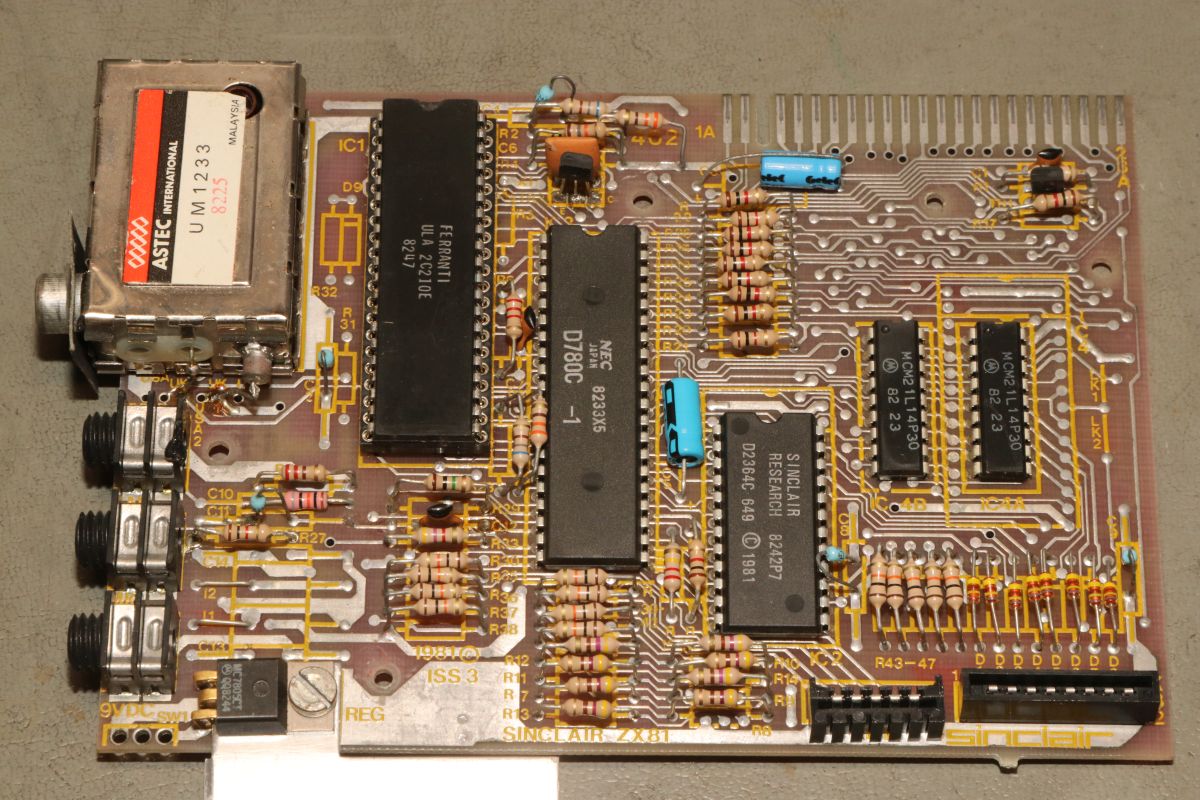

Auf dieser Platine hat mir der Vorbesitzer den Gefallen getan, die ULA schon mal sauber und ohne Beschädigungen auszulöten.

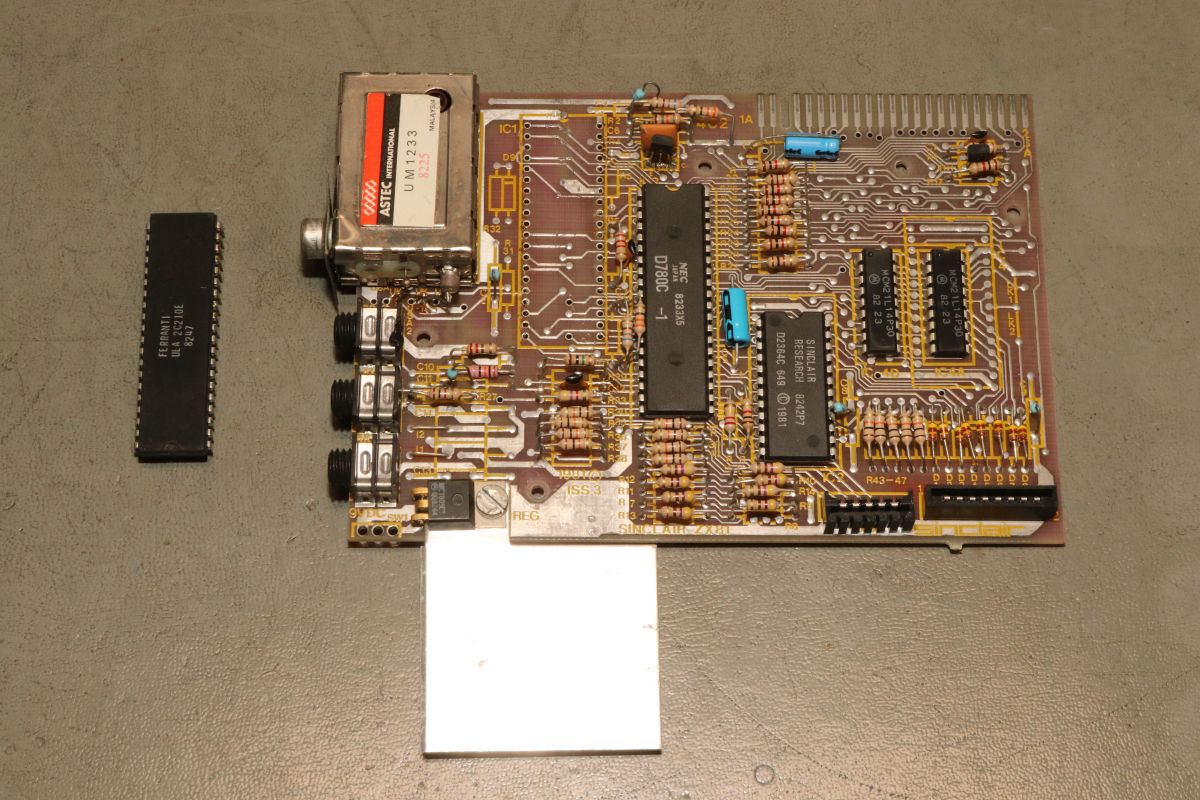

Die Leiterplatte Issue 3 in voller Pracht:

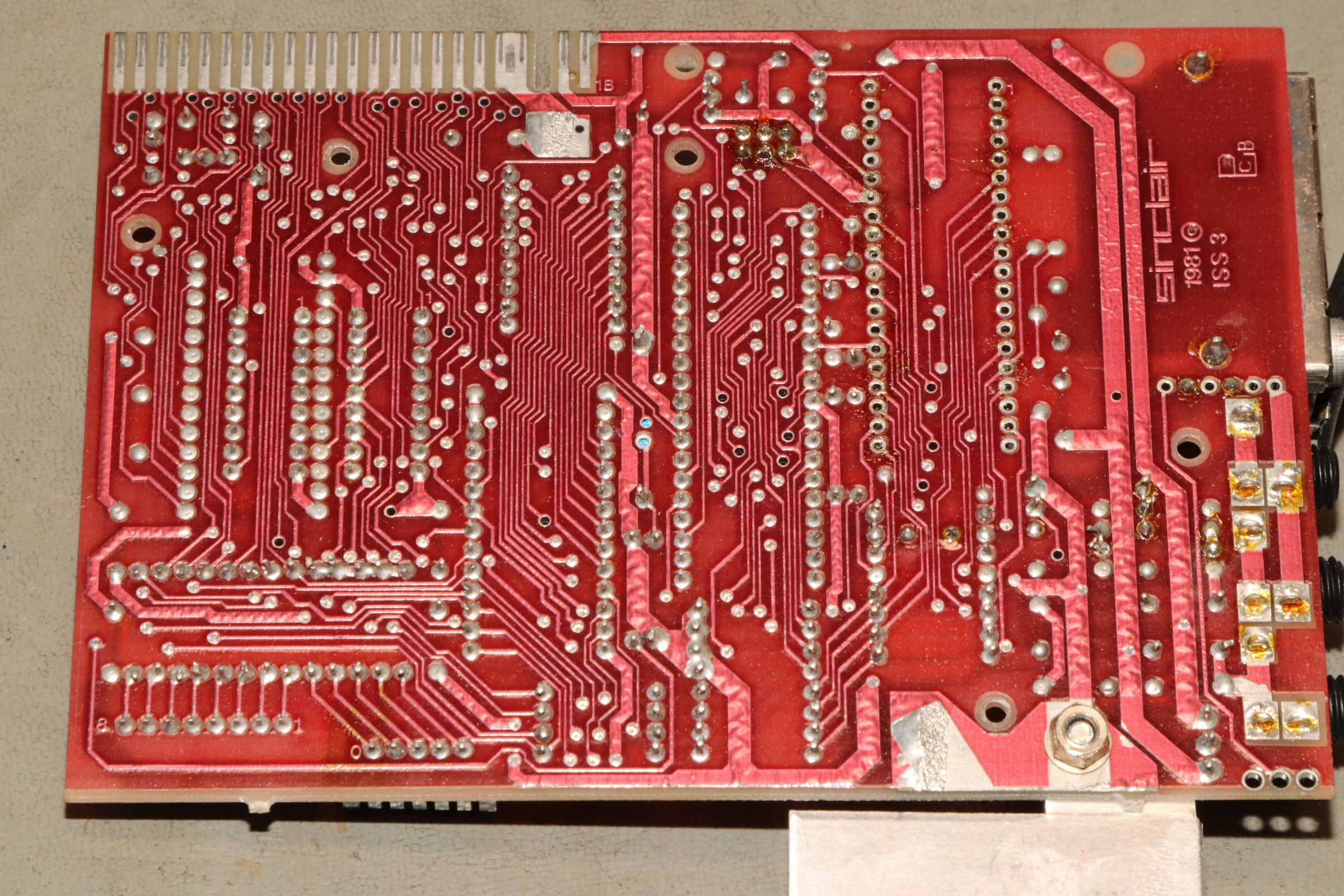

Die Lötseite - warum hat es eigentlich oben nicht für eine Lötstopmaske gereicht? Das war bestimmt 20 Pence billiger...

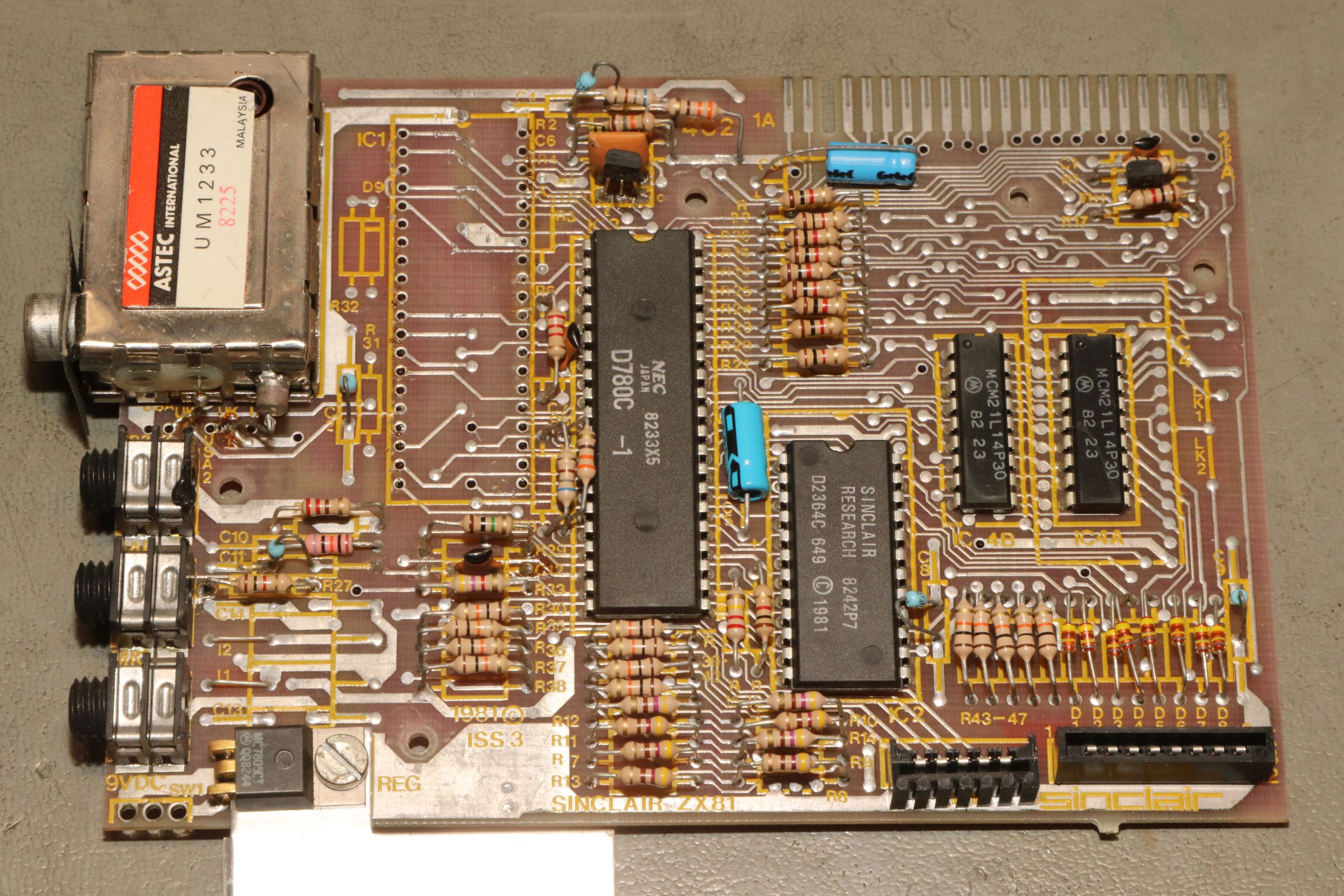

Einen gedrehten Sockel später: die ULA ist wirklich hin! Nicht einmal der Systemtakt geht.

Dann mache ich mal das, was ohne Ersatzteile geht: die alte Tastaturfolie entfernen. Mit einem Heißluftfön bei 150°C geht das fast rückstandsfrei, den Rest macht Waschbenzin.

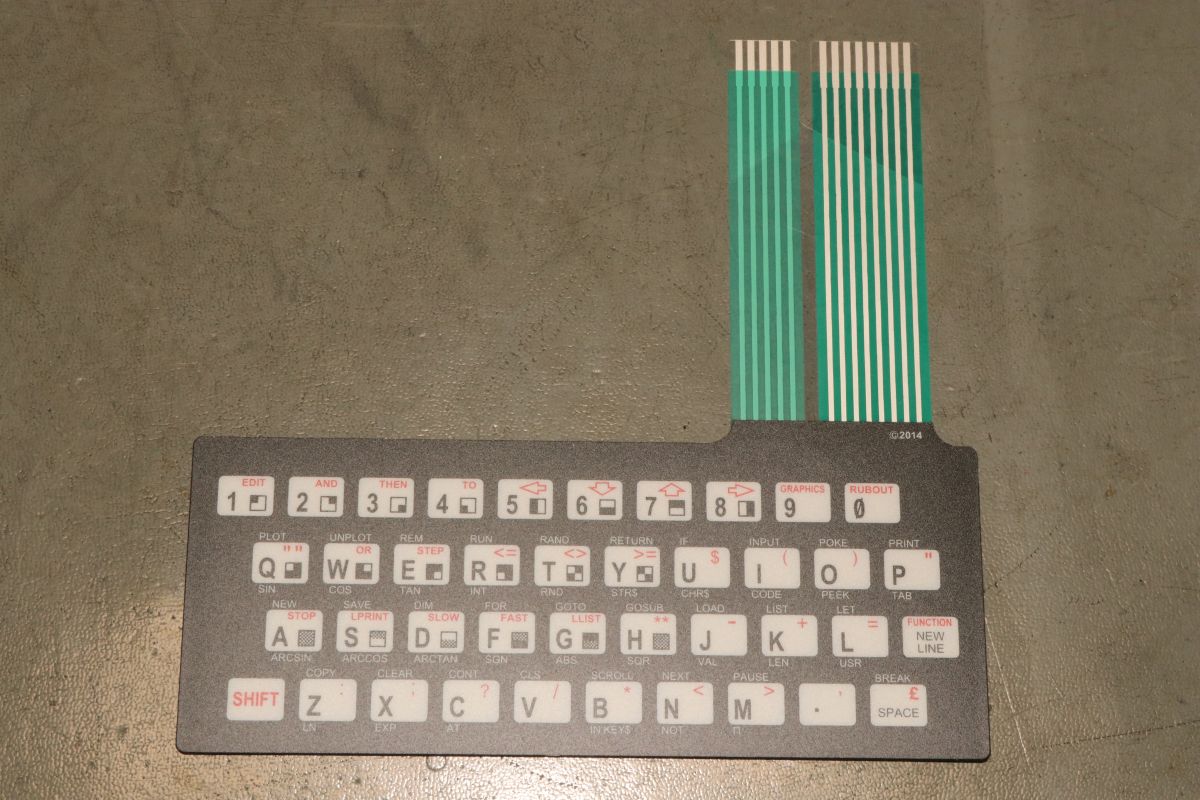

Die neue Tastatur ist gekommen:

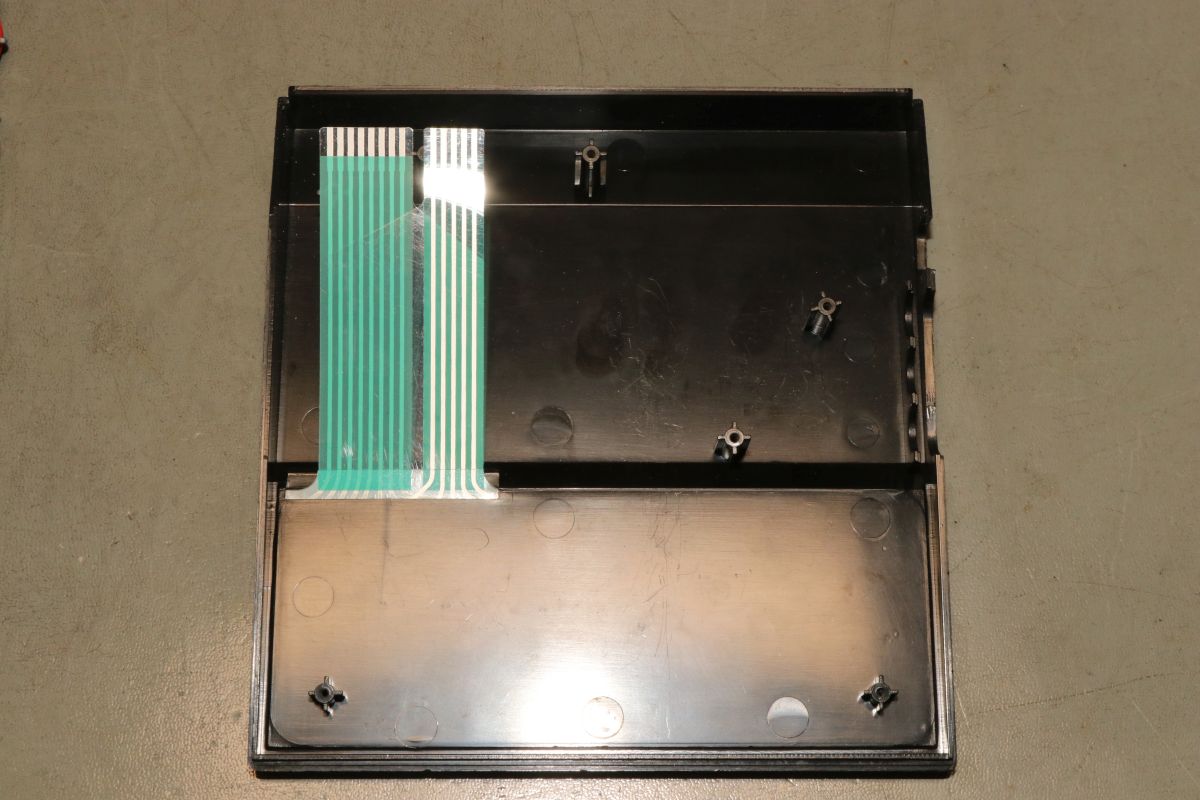

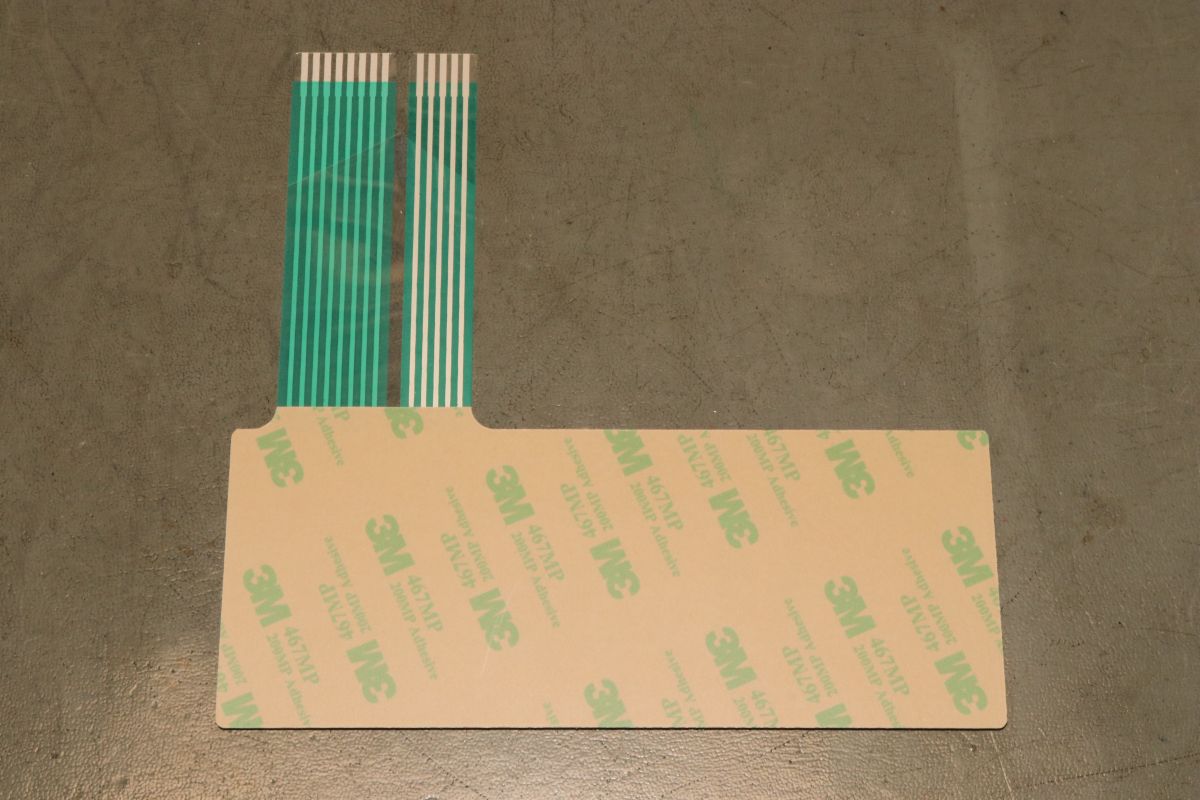

Das sollte eine Weile halten. Die Folie wird vorsichtig auf die Oberschale geklebt. Wenn es schief ist, ist es schief gegangen!

Um das zu vermeiden, fädelt man den Kabelschwanz durch den Schlitz und stellt die Tastatur senkrecht an der oberen Kante an. Denn kippt man sie vorsichtig nach vorne und schiebt sie dabei noch mal gegen die obere Kante.

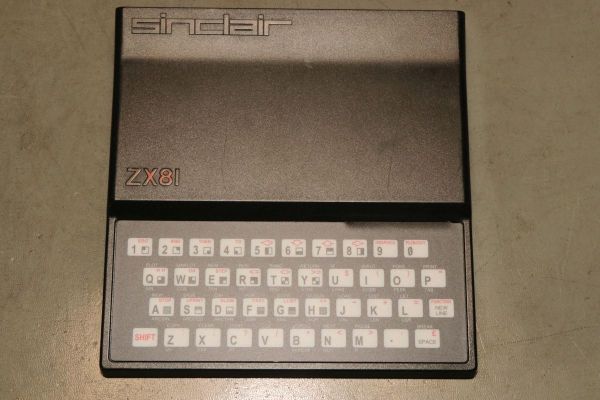

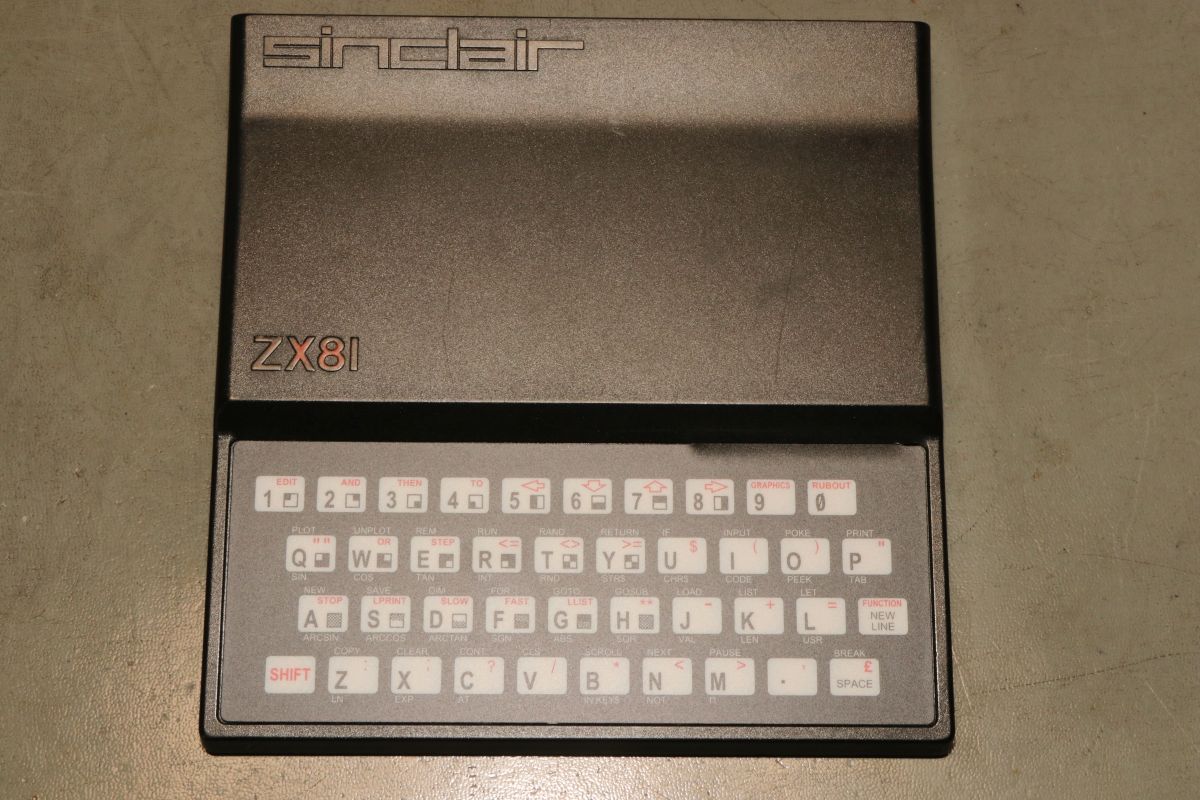

Da krümelt nichts mehr!

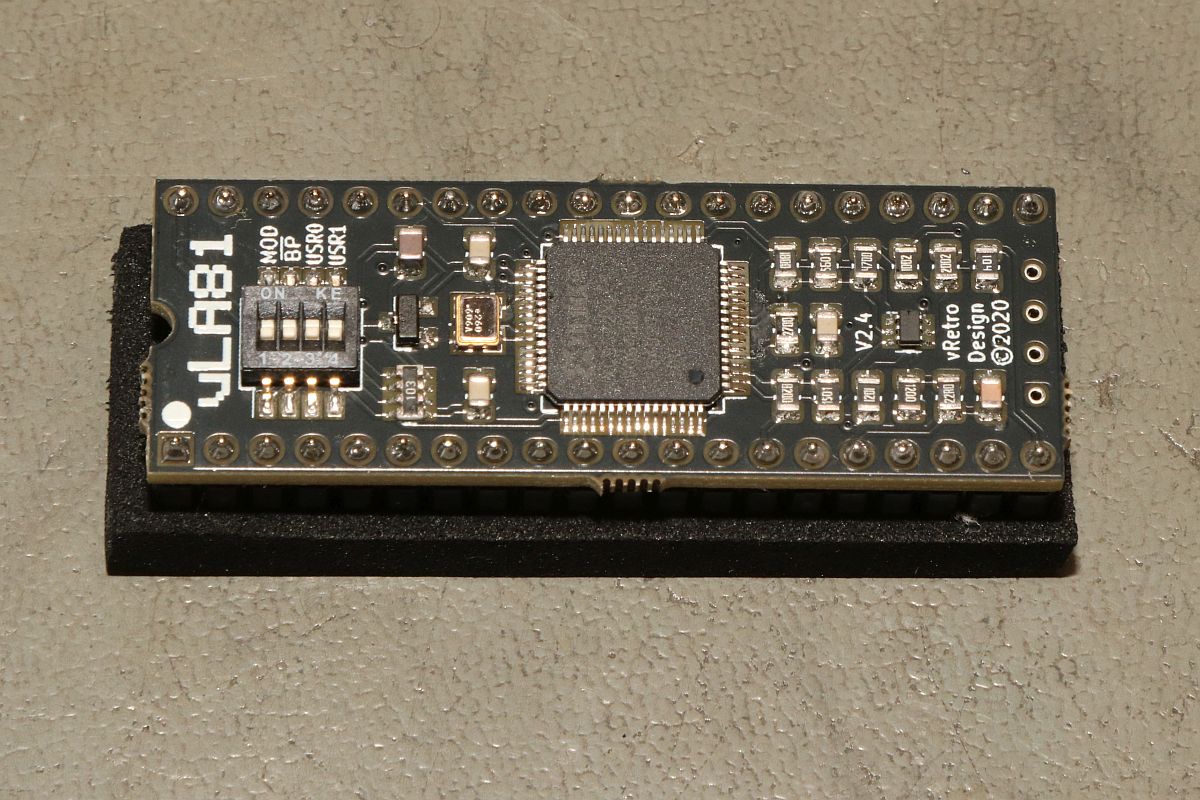

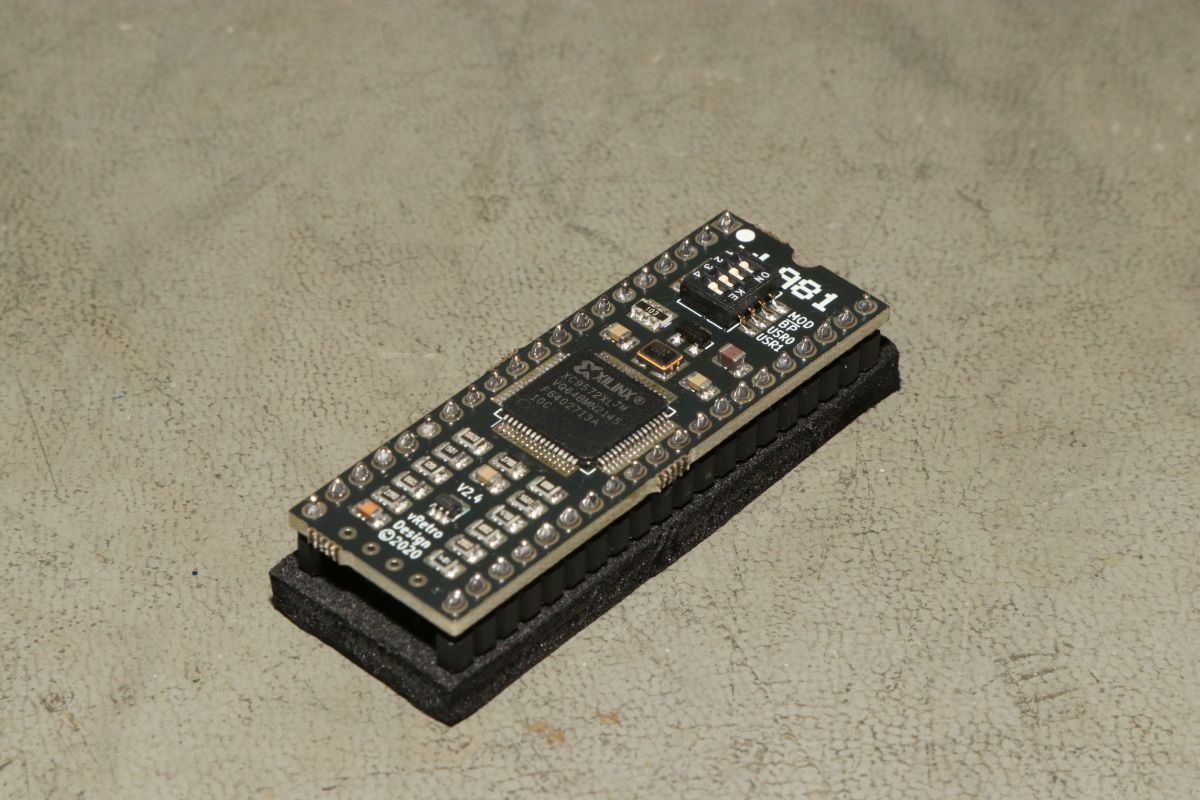

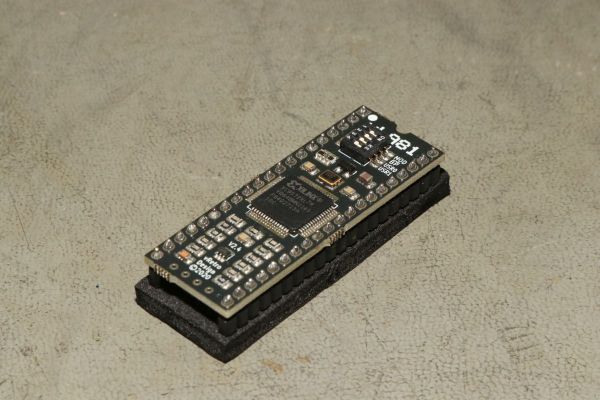

Die zweite Lieferung ist gekommen! Die vLA81 basiert auf einem Xilinx 9572 CPLD. Hier drin ist alles abgebildet, was in der ursprünglichen ULA maskenprogrammiert war plus ein paar Features, wie Videosignalverbesserung und Speichermanagement.

Das Wunderding ist hier erhältlich. Der Laden sitzt vermutlich in Neuseeland - ein Impresssum ist auf der Webseite nicht zu finden... Aber es gibt die Teile für deutlich teurer auch bei deutschen Ebay-Sellern.

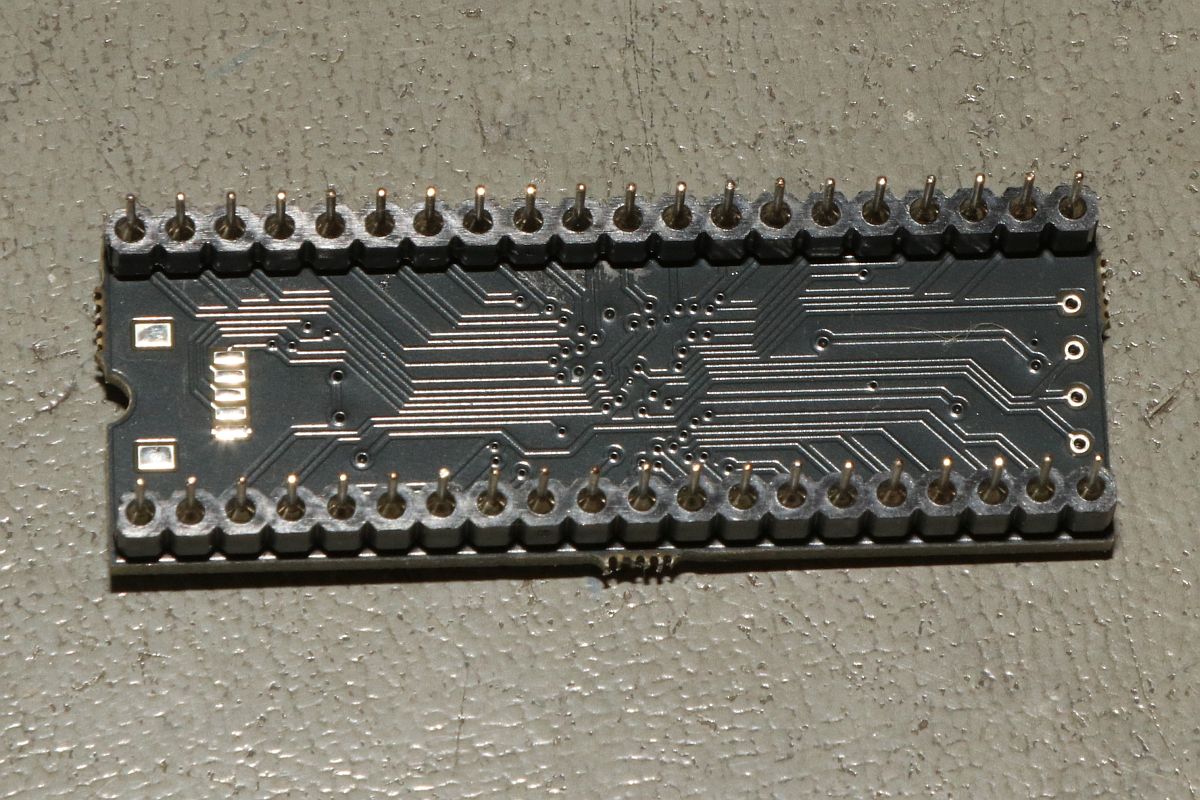

Unten drunter ist nix...

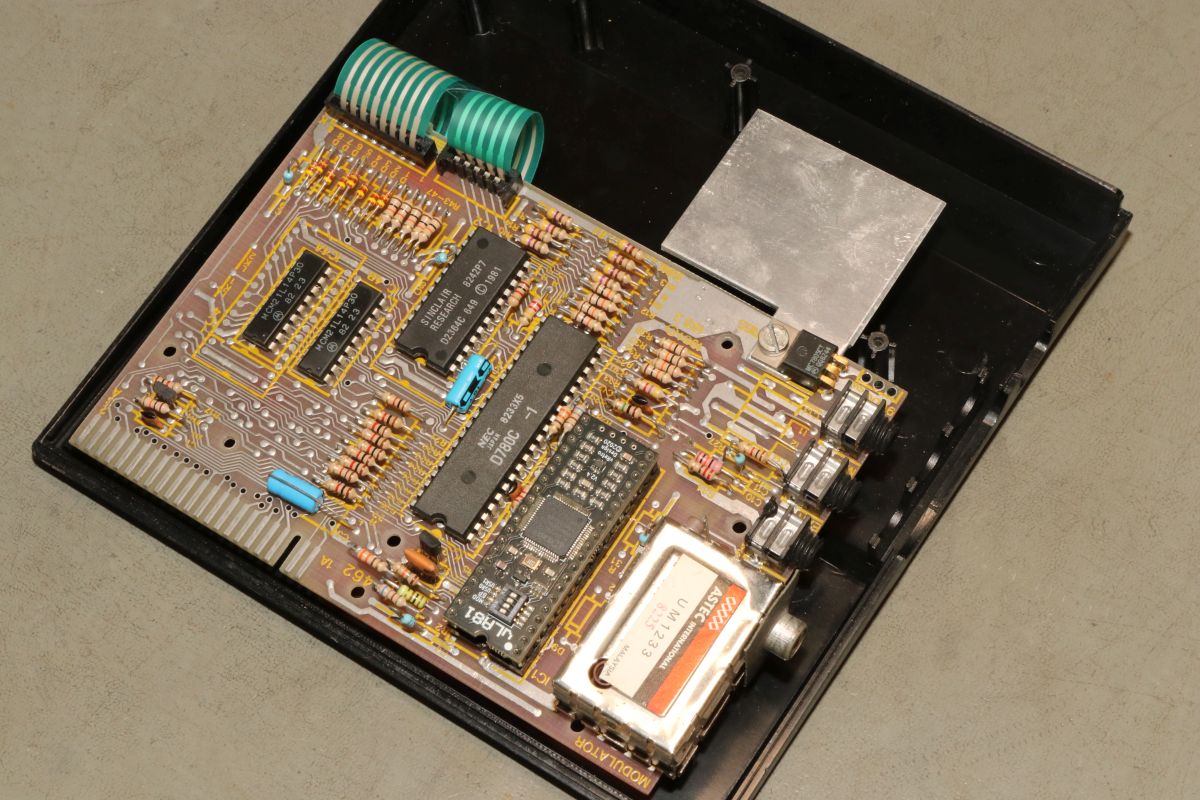

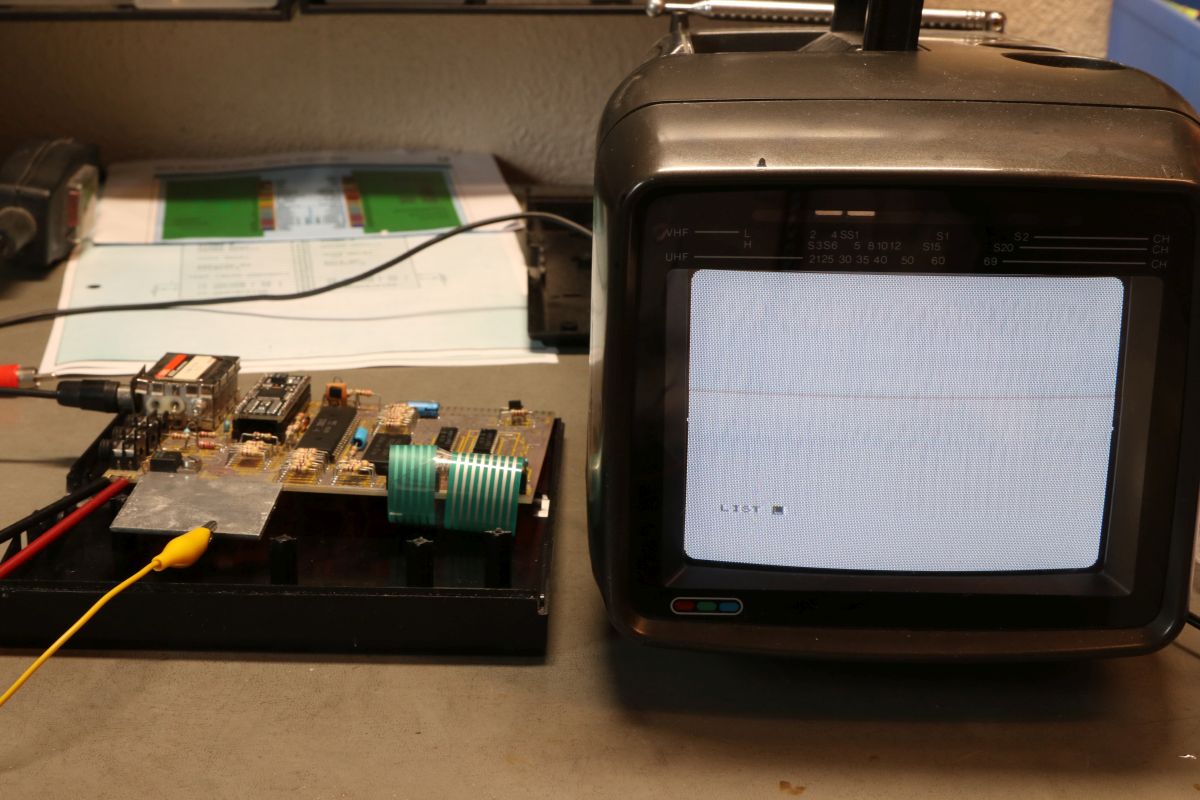

Jetzt wird es spannend: ULA-Ersatz eingesteckt, 5V-Versorgung angeklemmt...

Die Kiste läuft wieder einwandfrei!

Jetzt kann man sich Gedanken machen, ob 50 Euro ULA-Ersatz und 17 Euro Tastaturfolie (bei: www.sintech-shop.de)eine sinnvolle Investition sind. Die einen sagen so, die anderen sagen anders... Ich freue mich, dass der ZX-81 wieder funktioniert und dass ich jetzt weiß, dass es einen Ersatz für die ULA gibt, der zuverlässig funktioniert.
