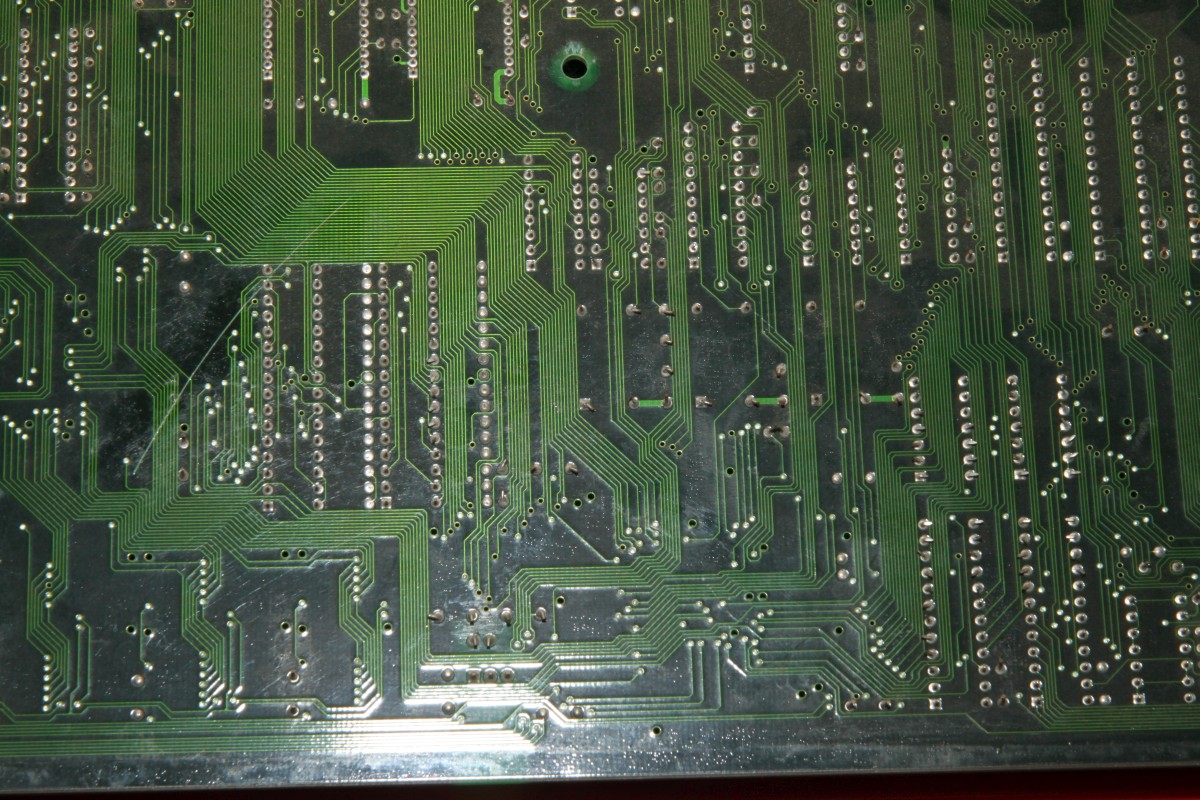

{Taito F3 Motherboard} Ein F3 Motherboard hat den Security Check mit dem Teppichmesser als Verpackungsöffner nicht überlebt... An sich keine große Aktion, aber Tip von mir: überlasst das Löten denen, die es können. Sieht erst mal nicht so schön aus und es gibt auch kein Bild, das Spiel startet nicht:
![Taito F3](img_f3/f3_01_tn.jpg)

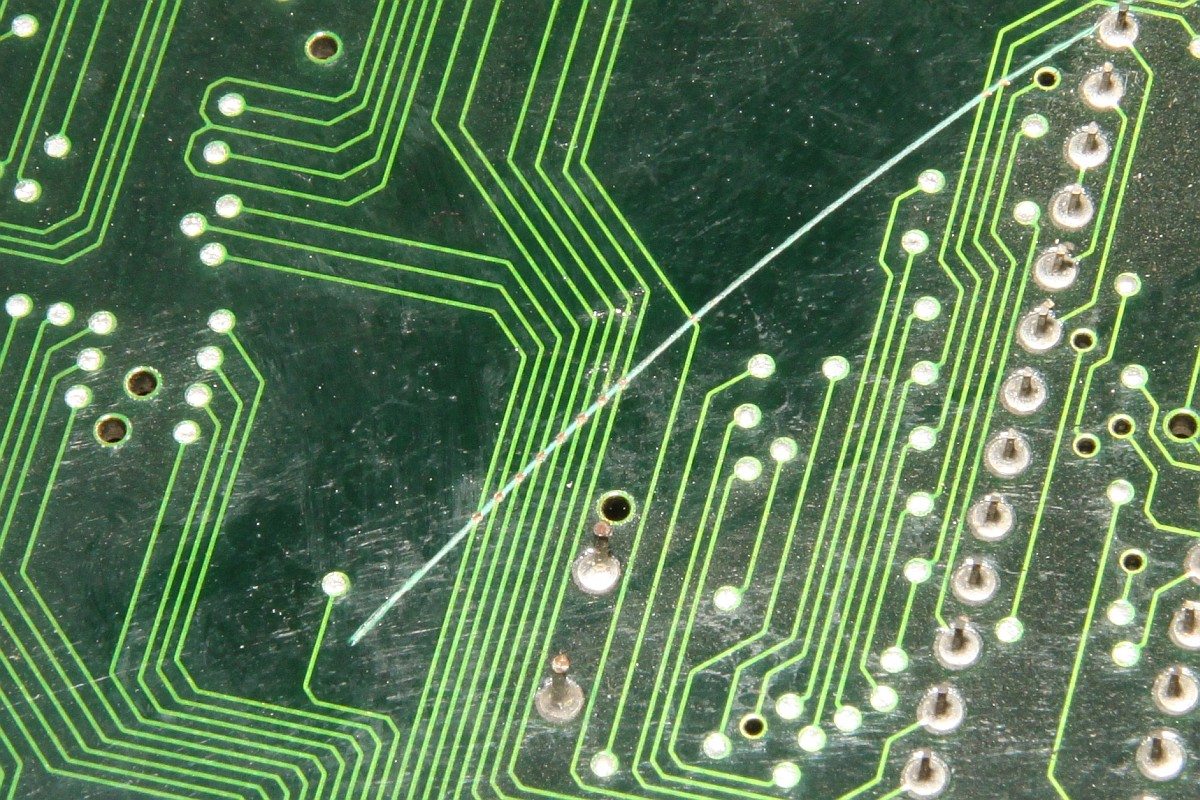

Durchklingeln mit dem Multimeter zeigt, dass zwei Bahnen komplett durch sind:
![Taito F3](img_f3/f3_02_tn.jpg)

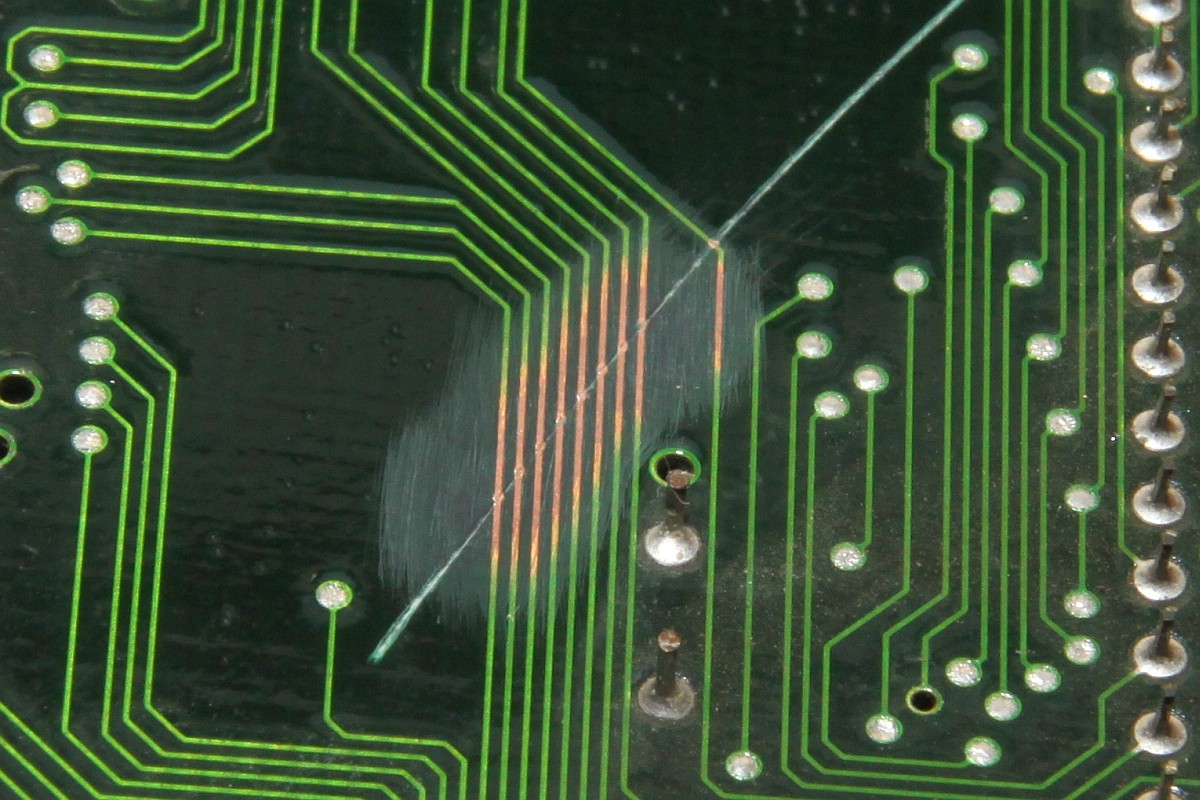

Mit dem Glasfaserradierer wird das Kupfer freigelegt:
![Taito F3](img_f3/f3_03_tn.jpg)

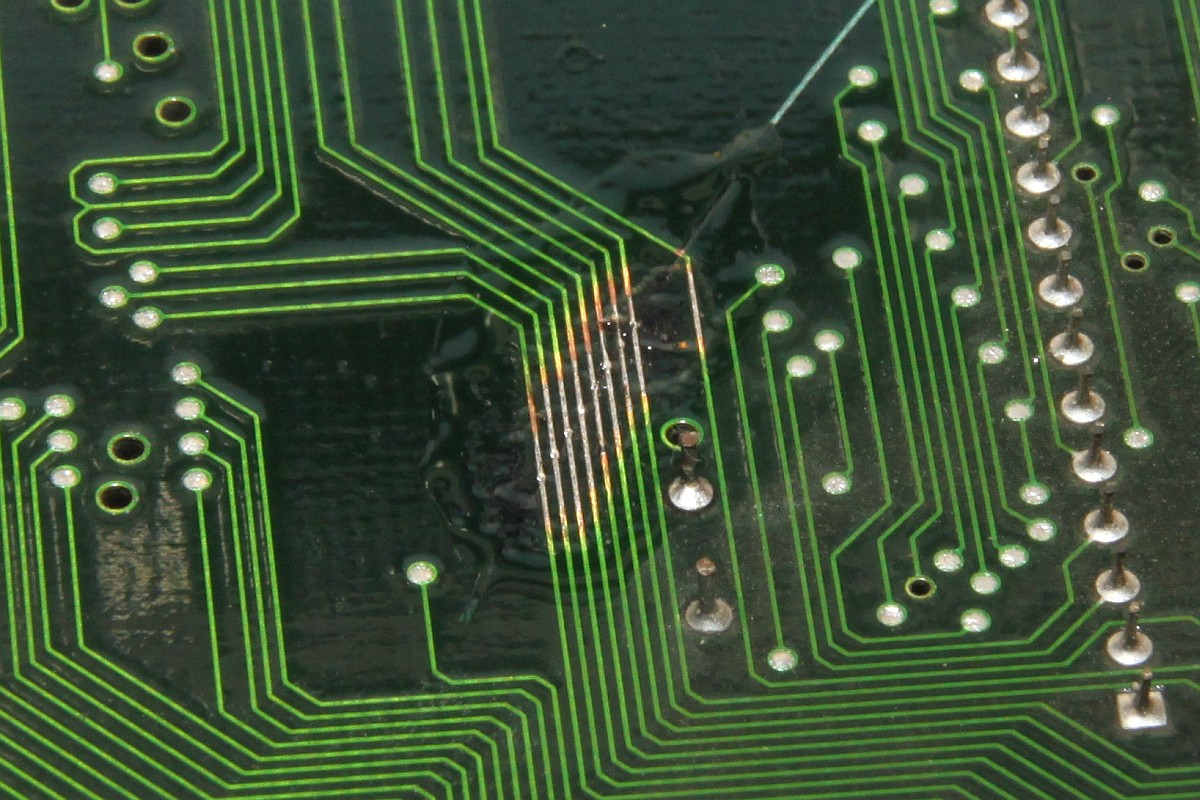

Mit viel Flussmittel und einer dünnen Spitze wird dick verzinnt - was man hier so "dick" nennen will...
![Taito F3](img_f3/f3_04_tn.jpg)

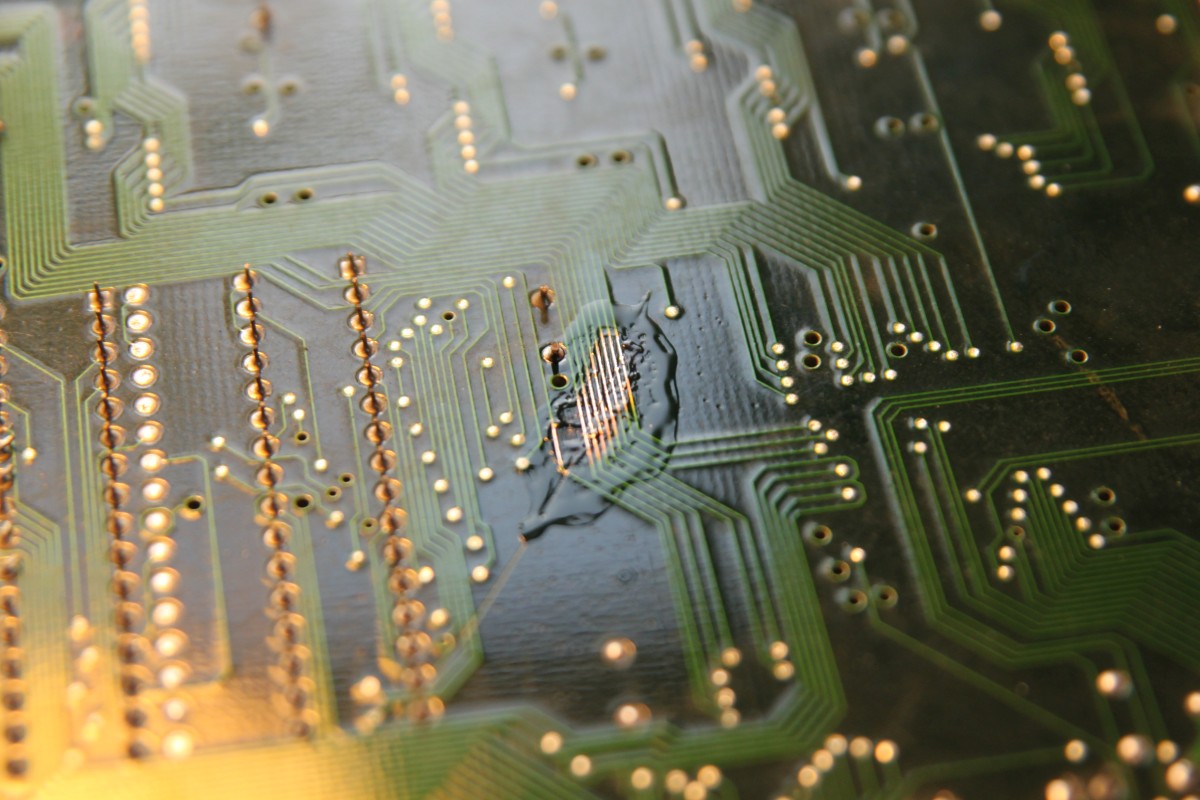

Fertig:
![Taito F3](img_f3/f3_05_tn.jpg)

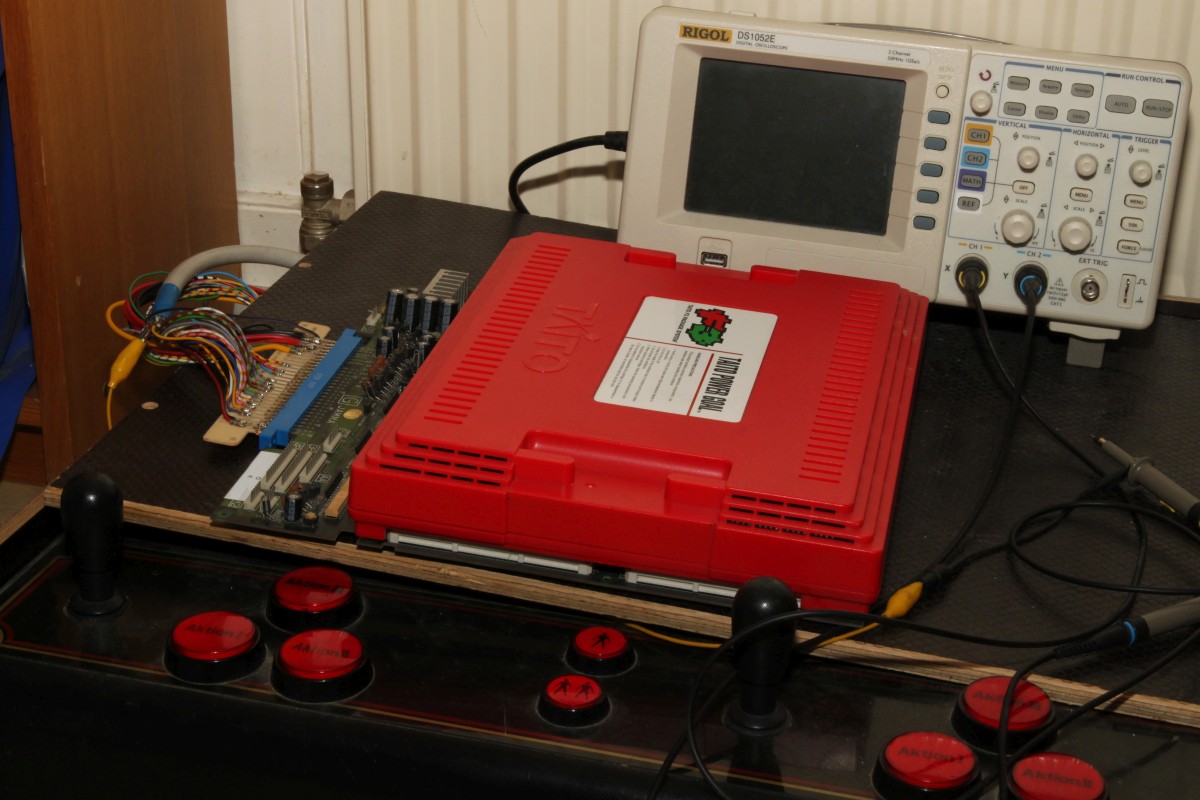

Meine Testumgebung:
![Taito F3](img_f3/f3_06_tn.jpg)

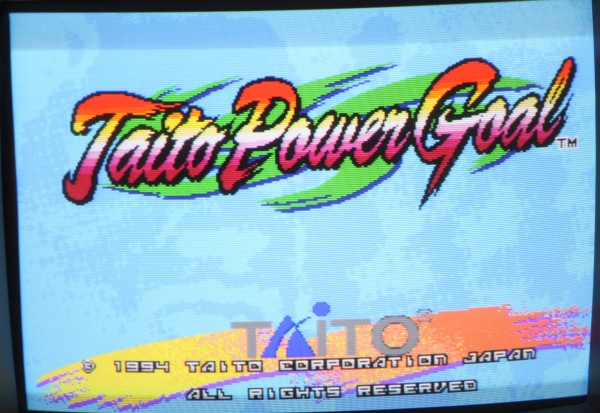

Huston, wir haben ein Bild!
![Taito F3](img_f3/f3_07.jpg)

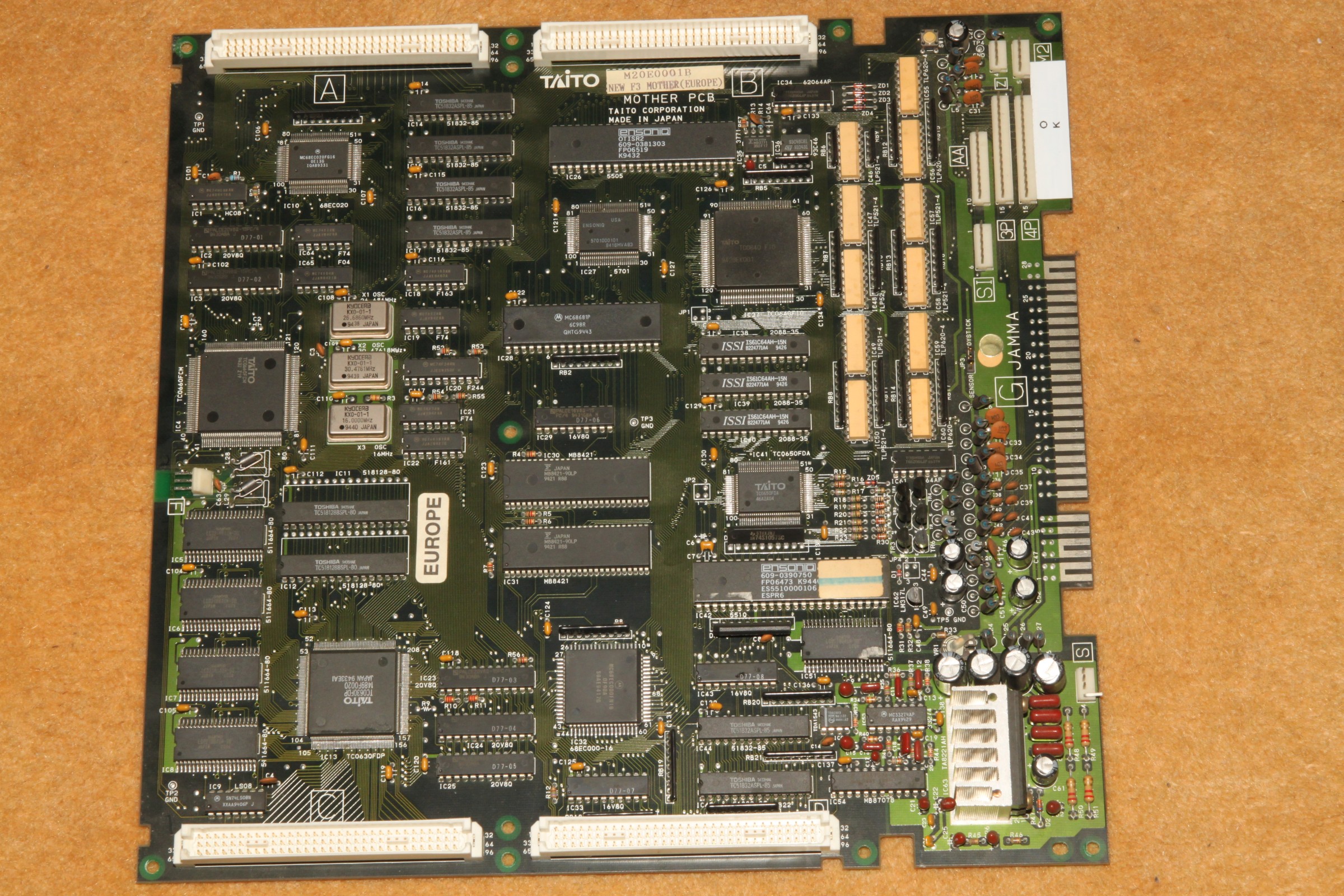

{HiRes PCB Bild} Hier noch mal das Motherboard in seiner vollen Schönheit - auf Klick ganz groß!
![Taito F3](img_f3/f3_mobo_tn.jpg)
|
