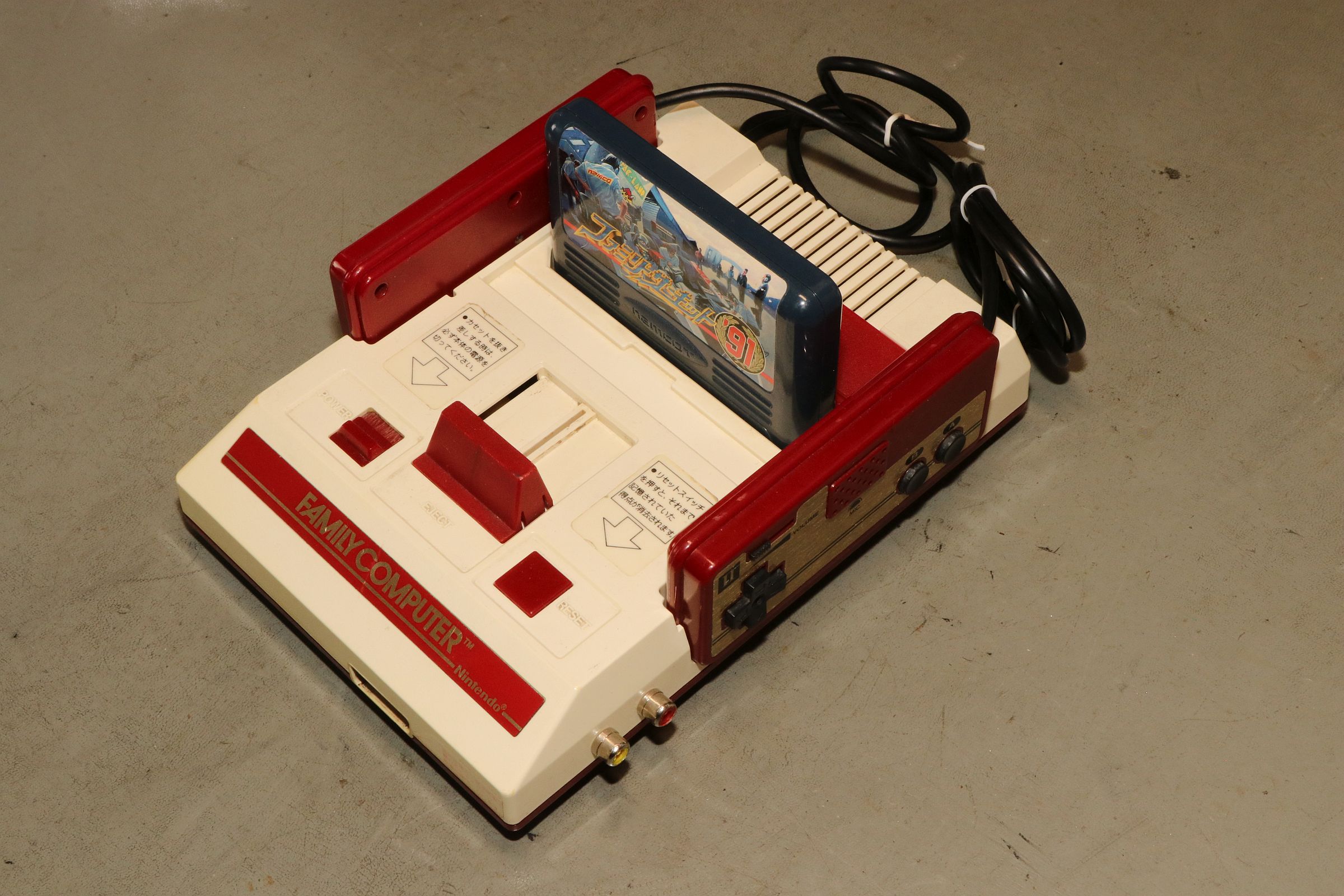

{Nintendo Famicom} Gerade zugelaufen: die japanische Version des Nintendo NES, der Nintendo Family Computer, kurz "Famicom" von 1983. Leider defekt.

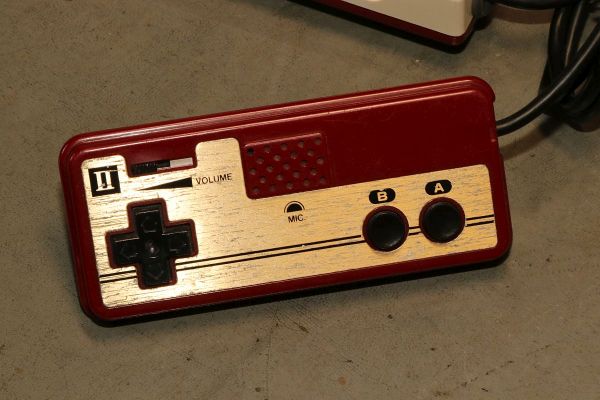

Eines der beiden fest verkabelten Bedienteile - mit Mikrofon...

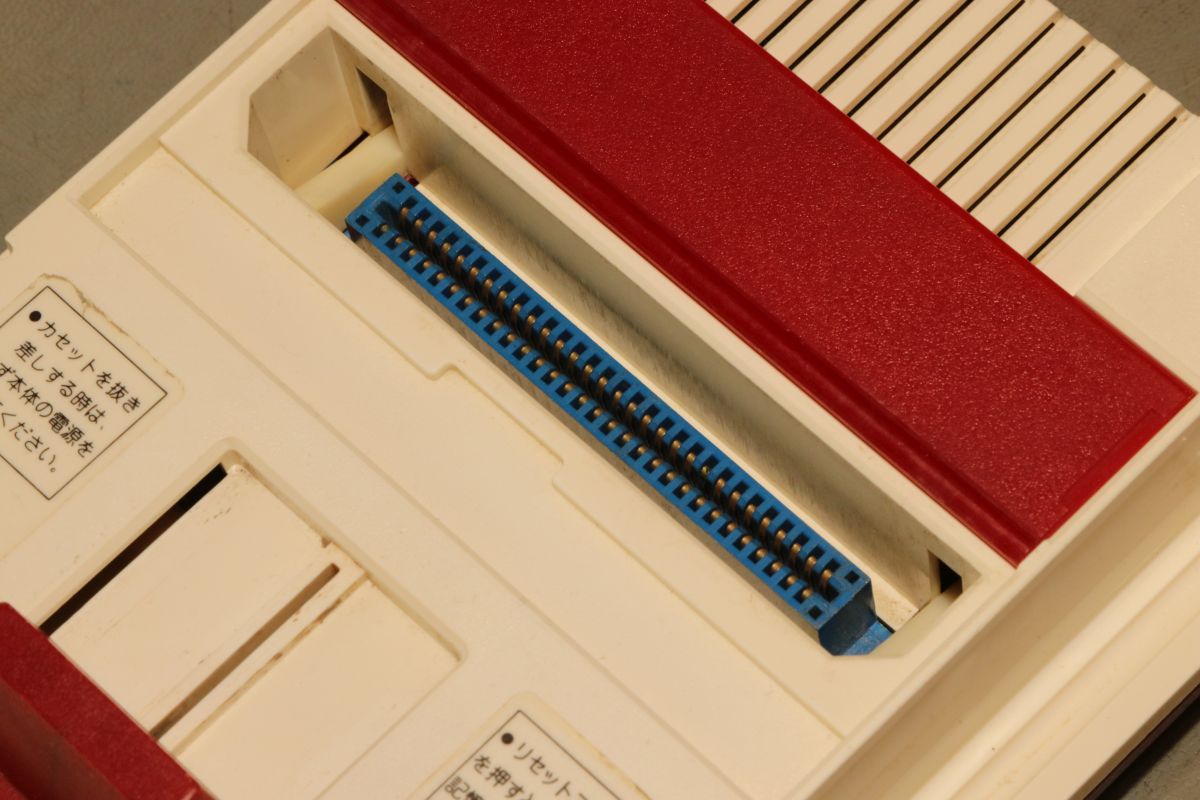

Der Cartridge-Stecker ist rustikal.

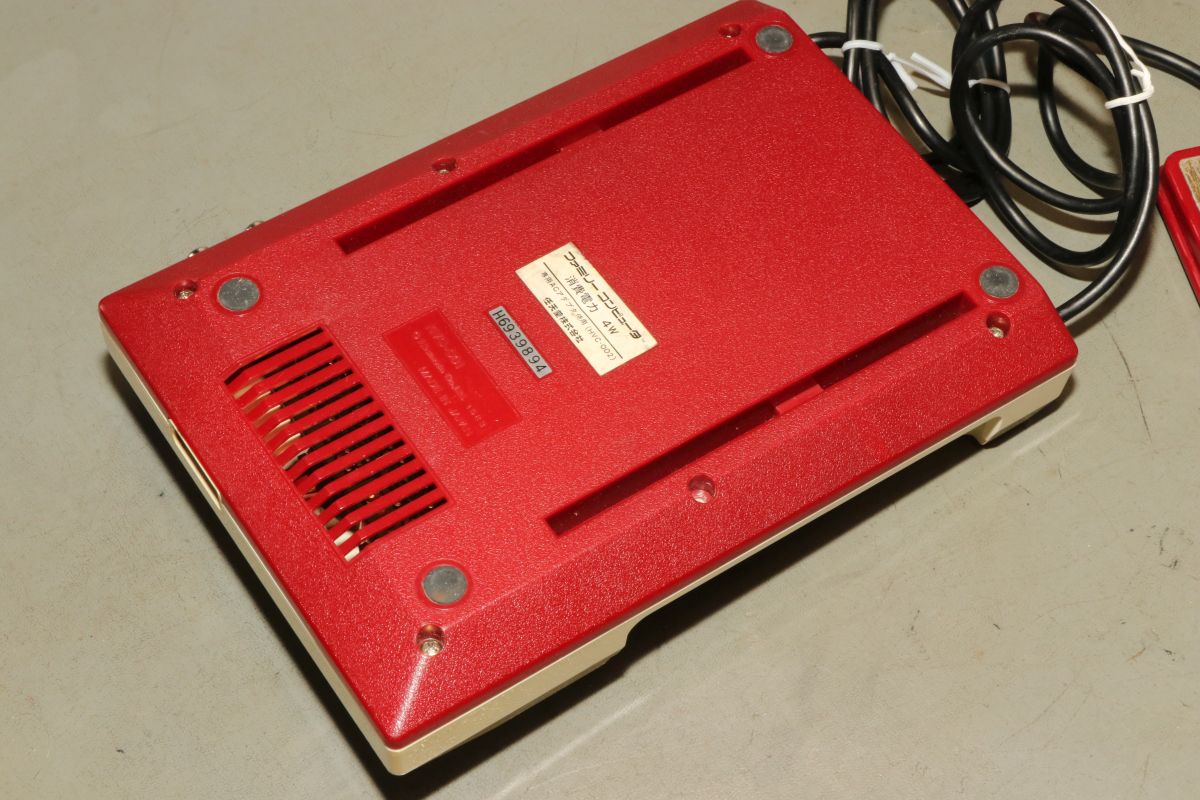

Die Bodenwanne bietet Befestigungsschlitze für das Famicom-Disc-System.

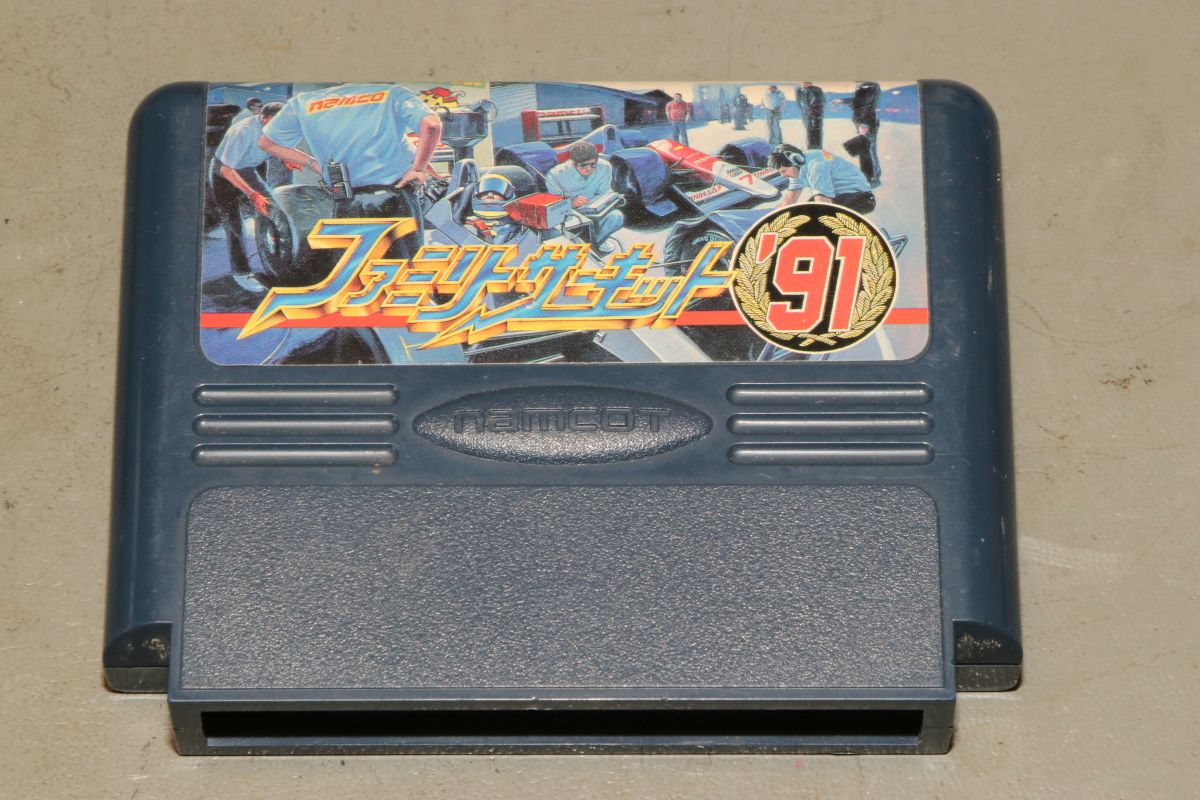

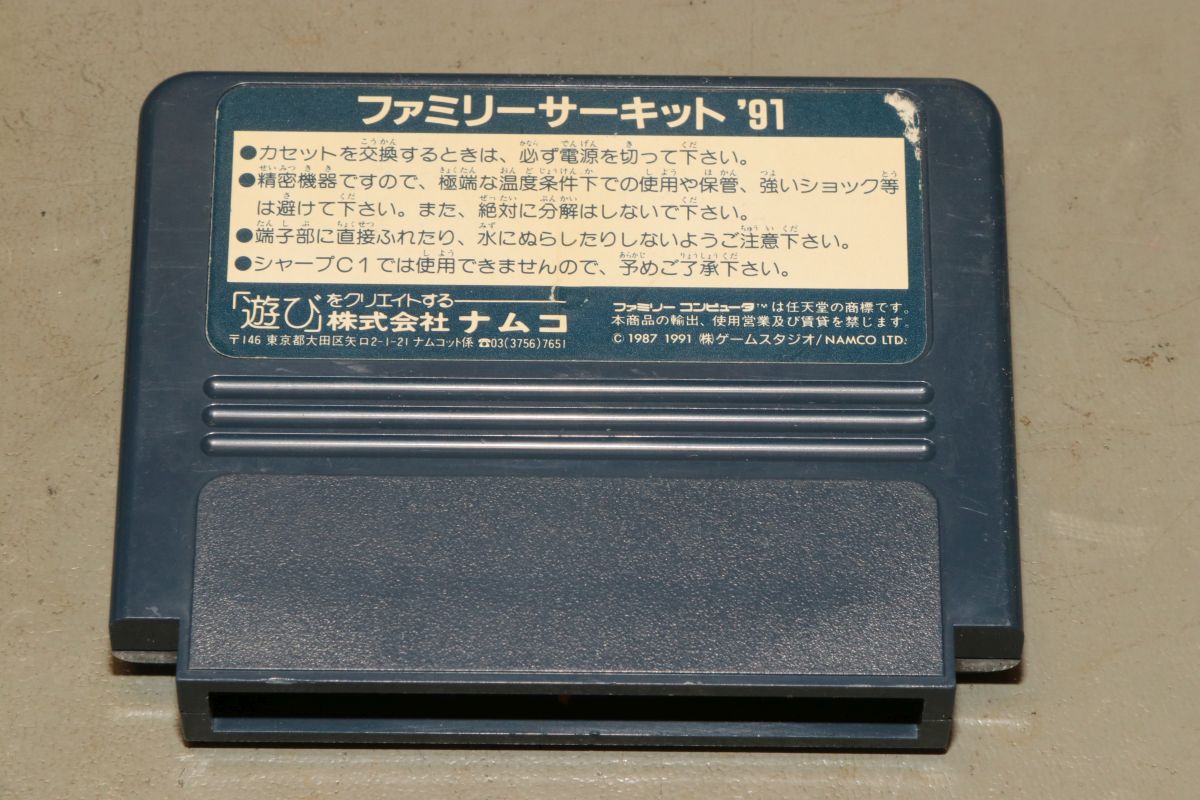

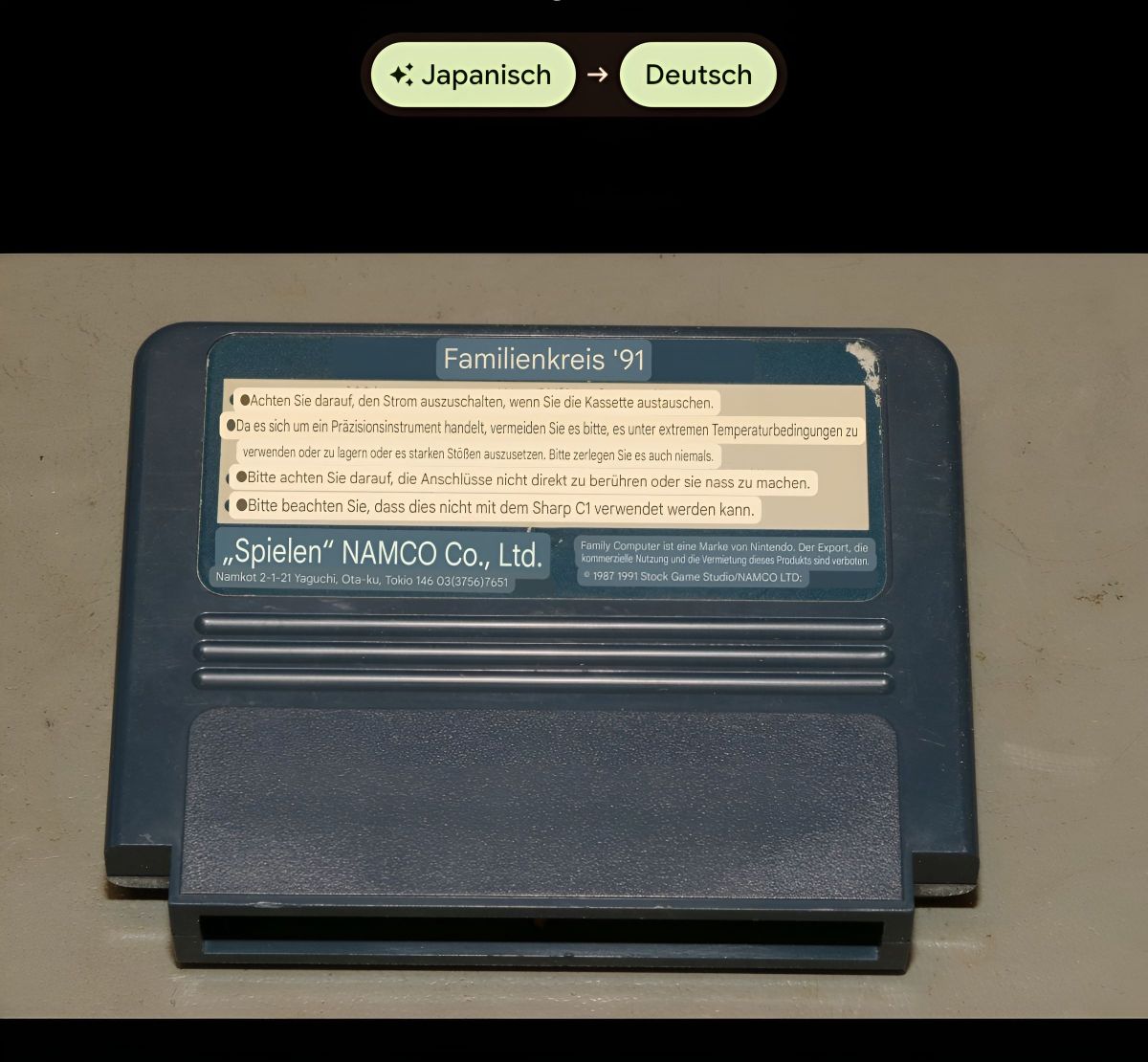

Cooles Rennautospiel - leider kann ich kein Japanisch.

Auch die umfangreiche Bedruckung der Rückseite hilft mir nicht weiter...

Na dann werde ich mal sehen, was drin ist.

Die Demontage gestaltet sich problemlos, alles ist normal geschraubt.

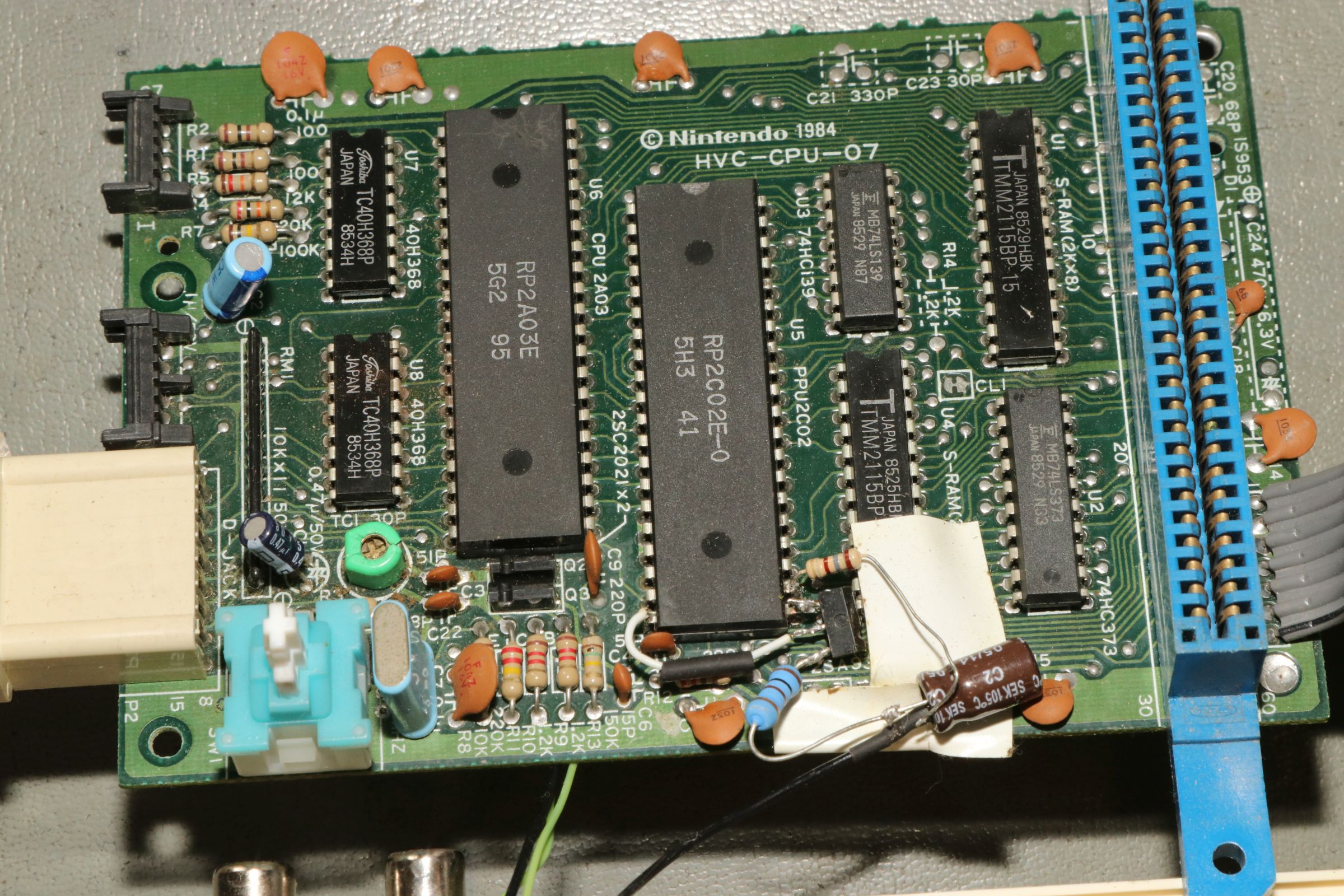

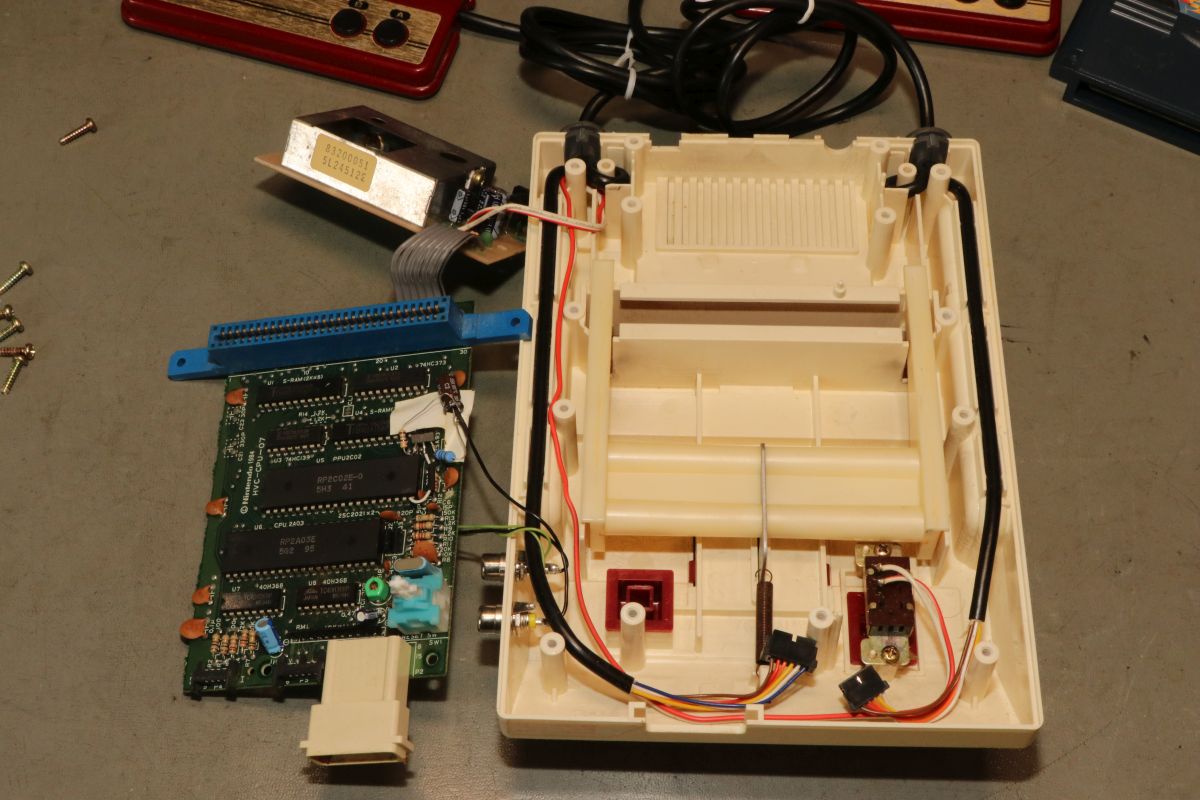

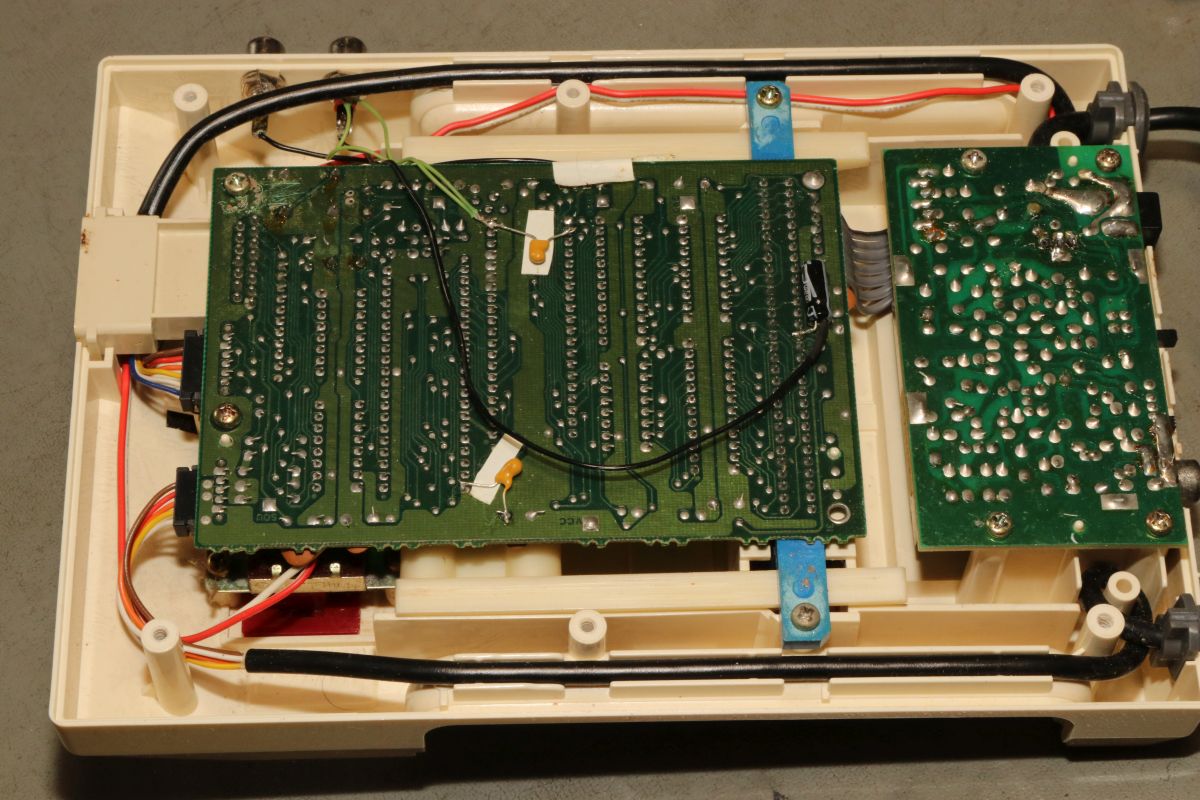

Da wurde schon etwas modifiziert: separater Video- und Sound-Anschluss. Hier findet sich die Nintendo-typische 2A03-CPU (6502 mit allerlei zusätzlichem Gedöhns) und die 2C02-PPU - die "Picture Processing Unit" in der Japan-typischen NTSC-Variante. Auf ein Boot-ROM wurde verzichtet, ohne Cartridge ist das System tot...

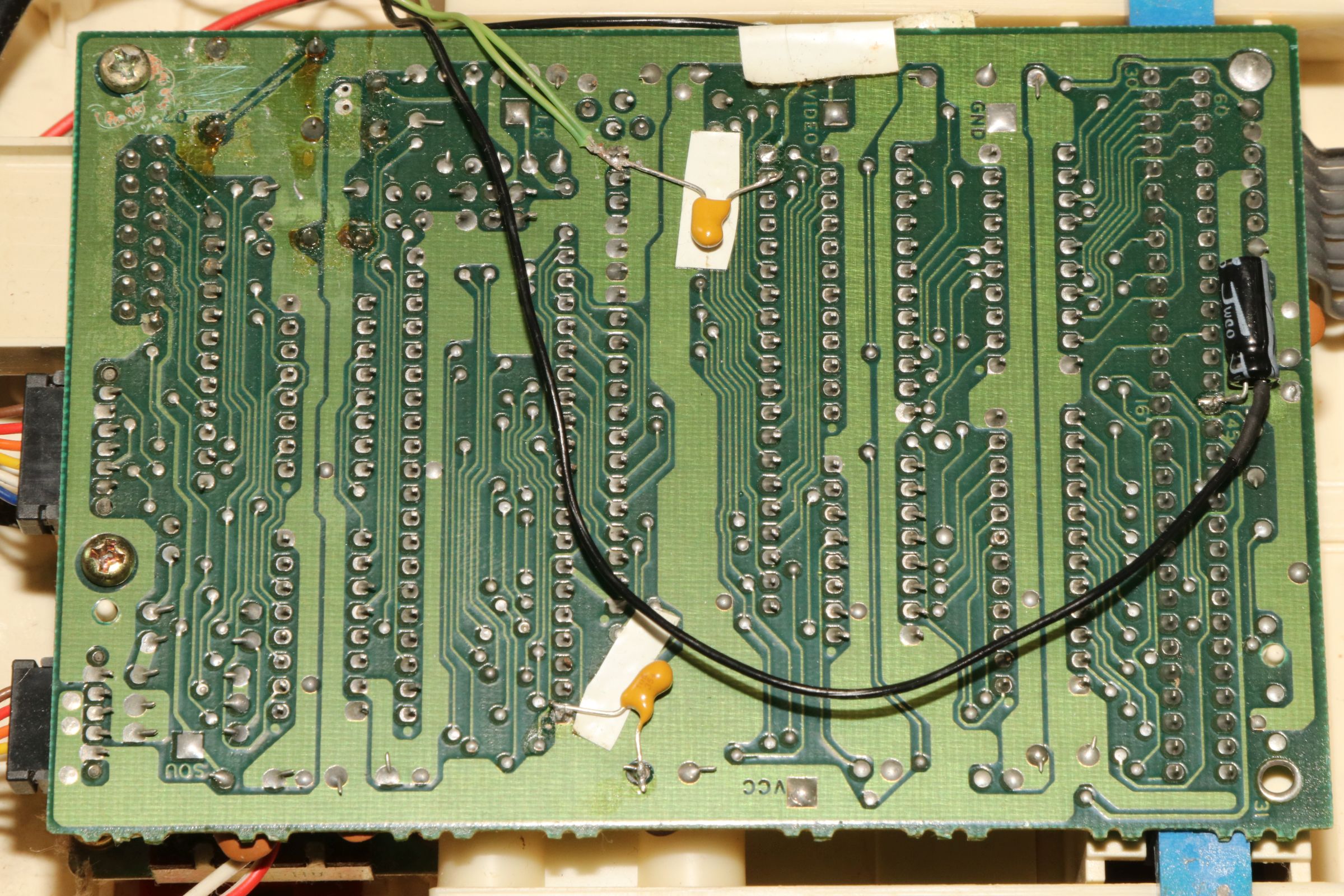

Das schwarze Kabel klaut sich das Audio-Signal vom Cartridge Stecker.

Das beigelegte Steckernetzteil 9V hatte leider die in Europa übliche Beschaltung (Masse außen). Famicom hätte das gerne andersrum. Das Netzteil ist totgebraten, der eingangsseitige 7805 durchlegiert. Hoffentlich hat er mit seinem Tod den Rest geschützt. Nächste Aufgabe: 7805 ersetzen und testen, ob die Board-Elektronik die Tortur überlebt hat...

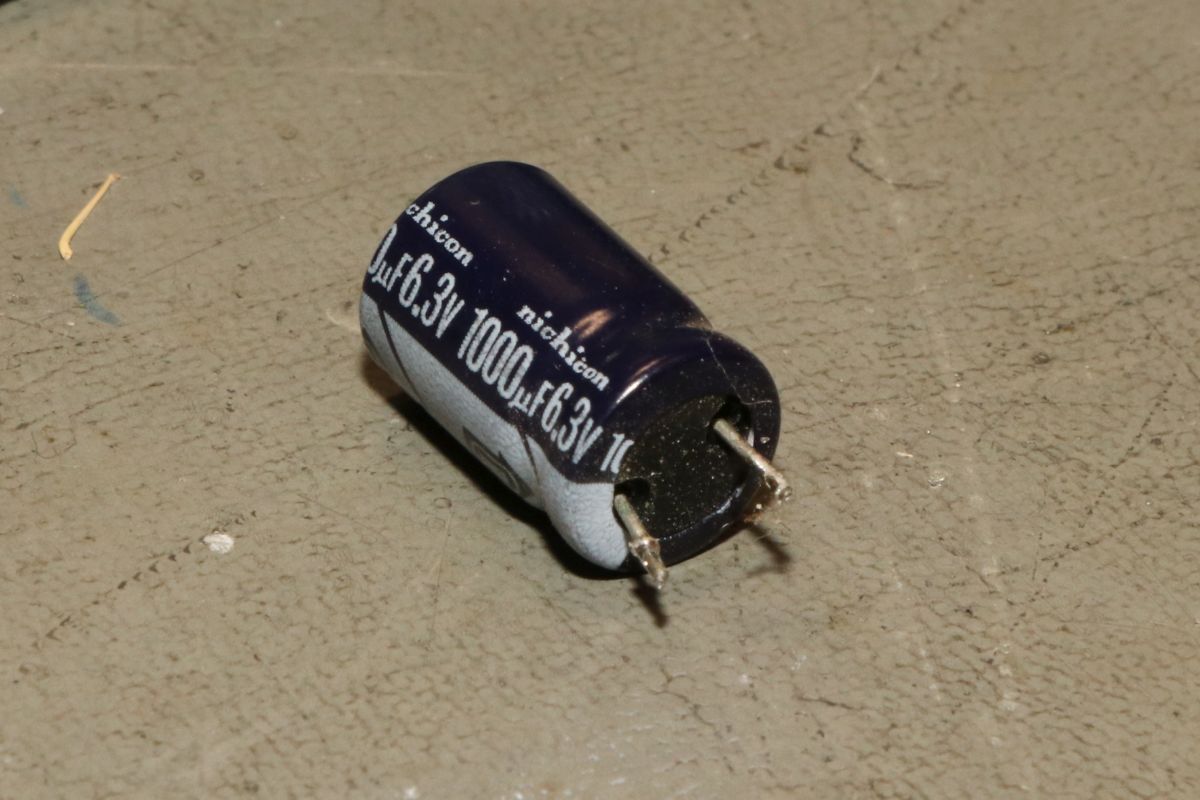

{Nintendo Famicom - die Reparatur} Manchmal ist es einfacher als man denkt. Der Spannungsregler war quicklebendig, dafür war der Eingangselko der Meinung, 2 Ohm Innenwiderstand haben zu wollen...

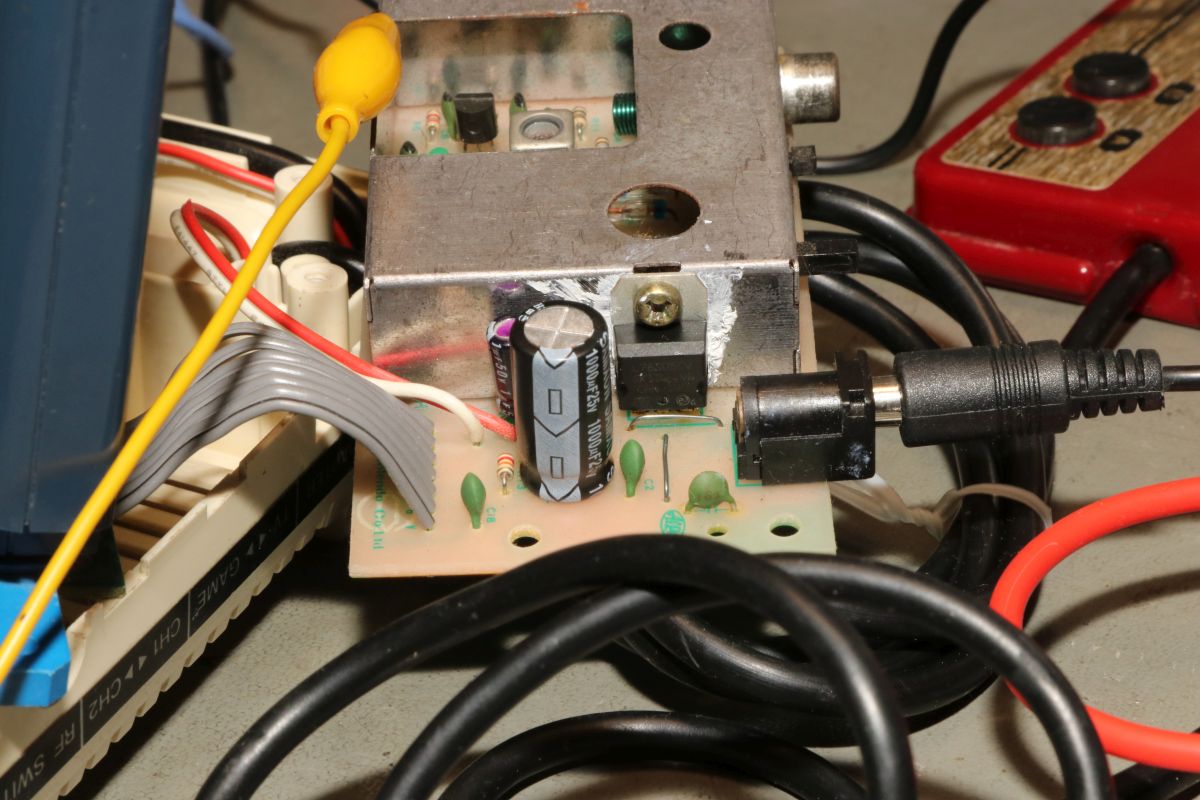

Provisorisch ausgetauscht gegen ein Exemplar mit mehr Bauhöhe - ich bin gespannt, ob der in das Gehäuse passt...

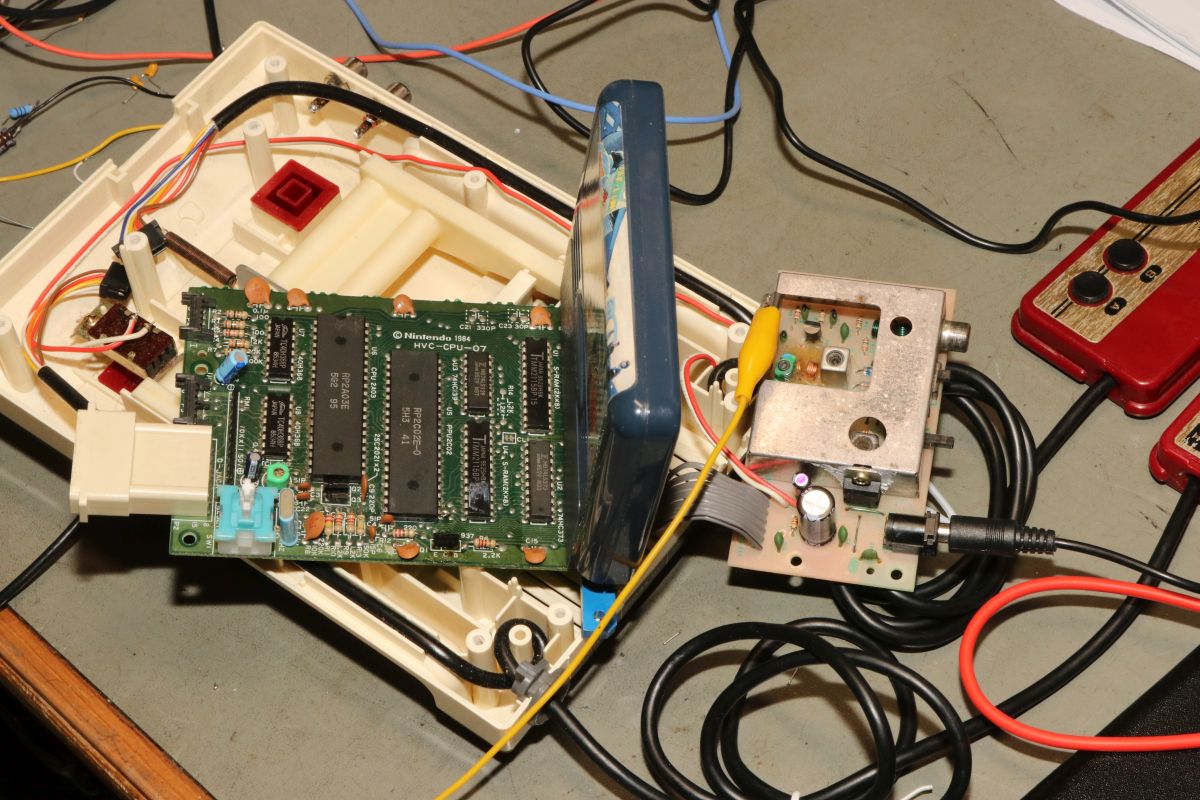

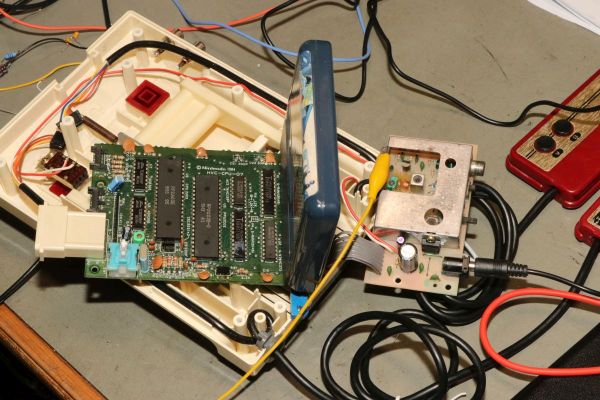

Und nach dem Rückbau der Audio-/Video-Pfriemelei wird das Ganze provisorisch in Betrieb genommen:

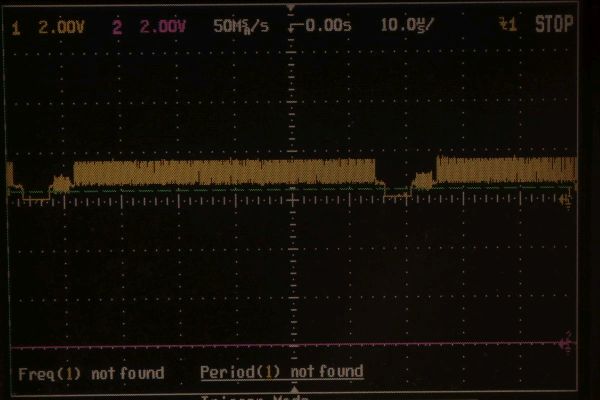

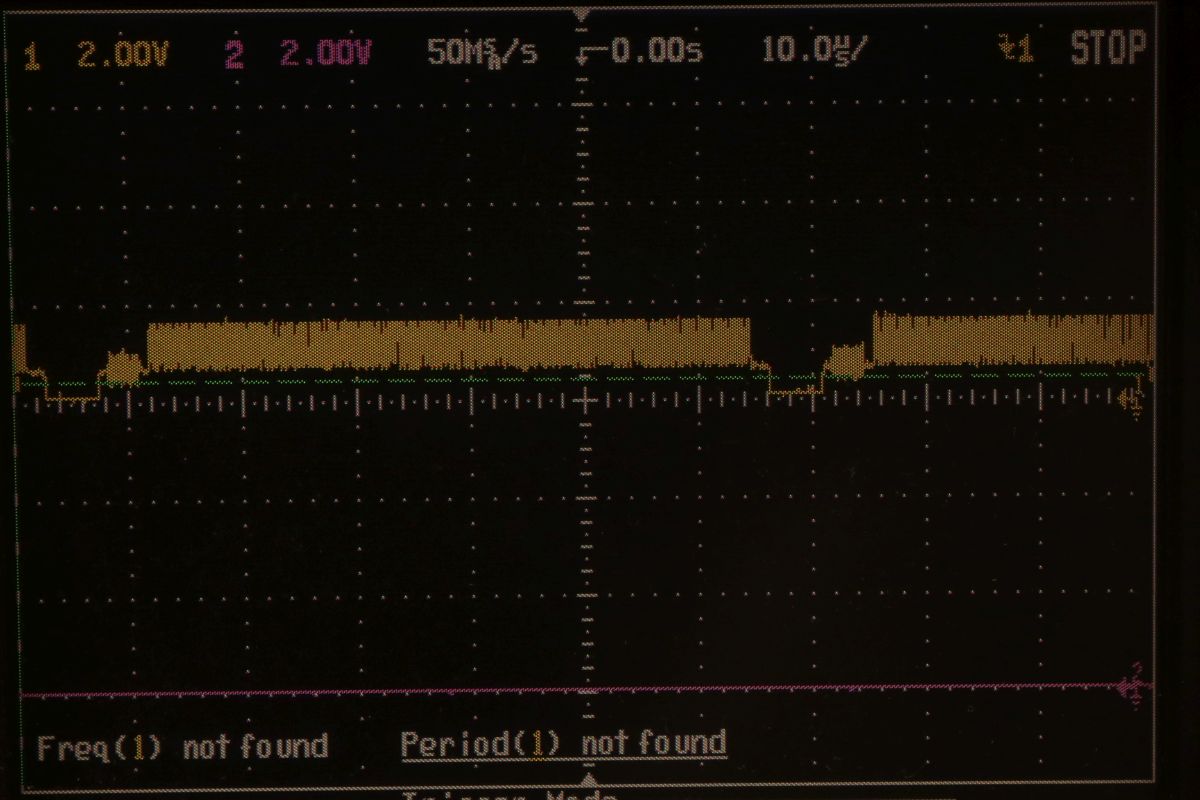

Wow... wir haben ein Videosignal.

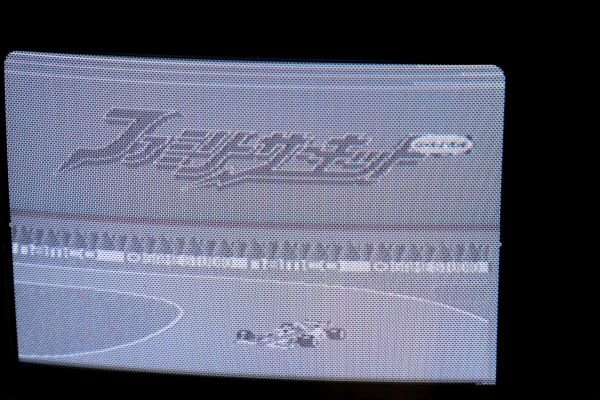

Gut, wenn man einen Monitor mit Videoeingang hat - allerdings zeigt sich hier, dass PAL-taugliche Geräte im Umgang mit Japan-Konsolen etwas untauglich sind. Der Bildfang ließ sich noch einstellen, Farbe gibt es aber aufgrund abweichender Farbträgerfrequenzen nicht... In Japan herrschte leider NTSC.
PAL: 50Hz / 4,43MHz.
NTSC: 60Hz / 3,58MHz.

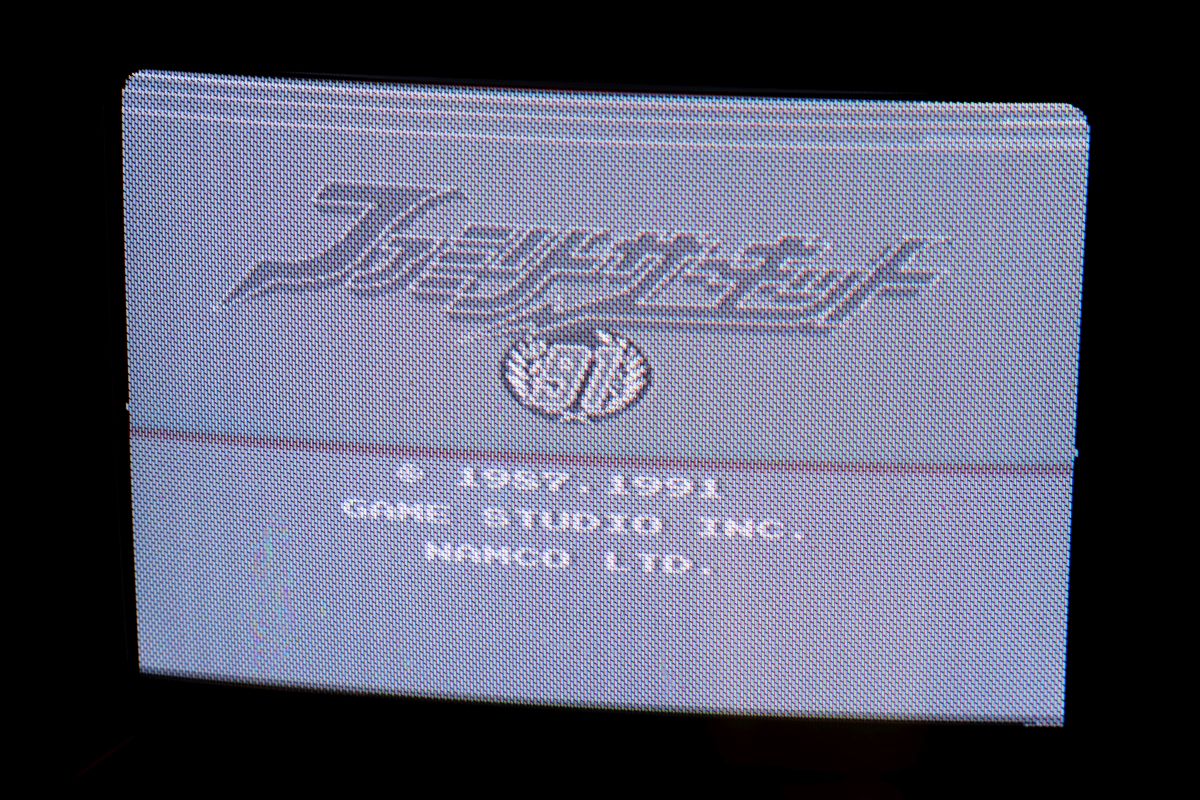

Vielleicht kann ja mein großer Fernseher Multinorm... Das Spiel ist übrigens "Family Circuit '91" - ein Autorennspiel in Draufsicht von (wer hätte es geahnt?) 1991.
