{Fehlerbeschreibung} Das Spiel läuft und ist prinzipiell spielbar, aber die Sprites sind je nach Position farblich verschoben:

Vorher...

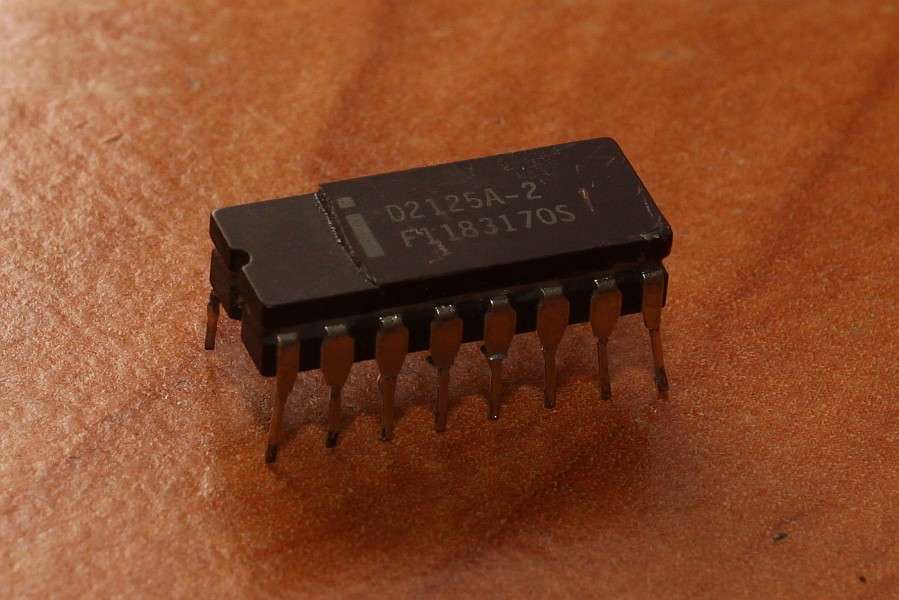

{Diagnose} Verdacht auf defektes Video-RAM... Der Übeltäter ist schnell gefunden...

Sieht seltsam aus...

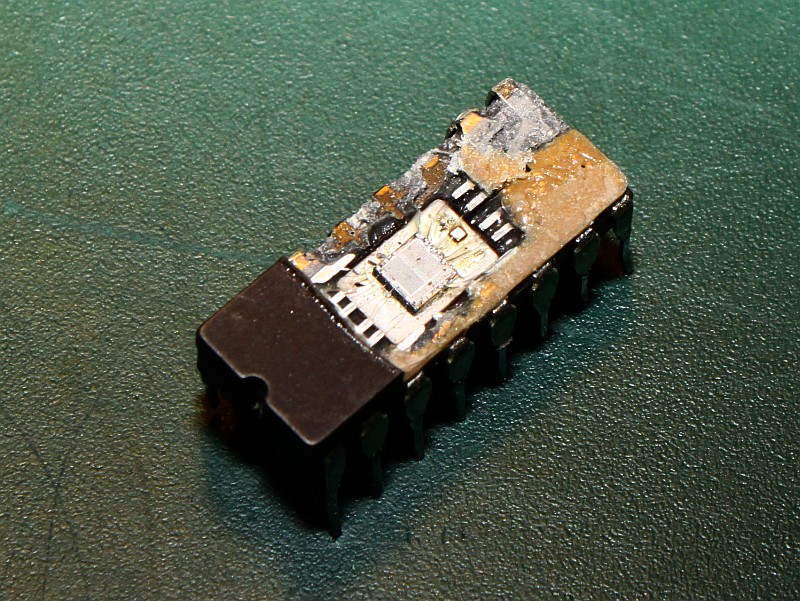

Einblicke

{Reparatur} D2125A-2 wird getauscht gegen 93425... Vielen Dank, Speleo... Und weil es so viel Spaß macht, gleich einen Präzisionssockel mit spendiert. Ausgelötet übrigens mit einem elektronisch temperaturgeregelten Heißluftfön, dann die Leiterplatte vorsichtig auf den Tisch geschlagen, schon sind alle Lötaugen frei.

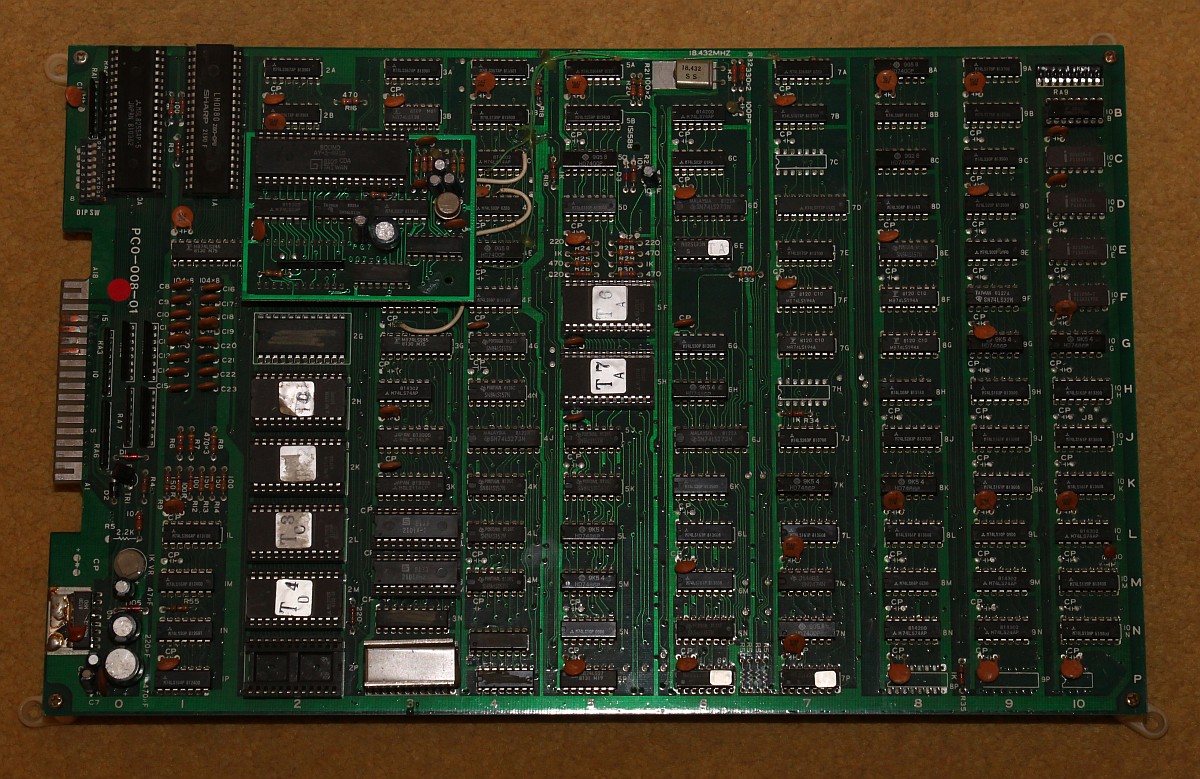

Knock Out PCB

Reparatur

{Ergebnis} ...dann klappts auch mit den Sprites...

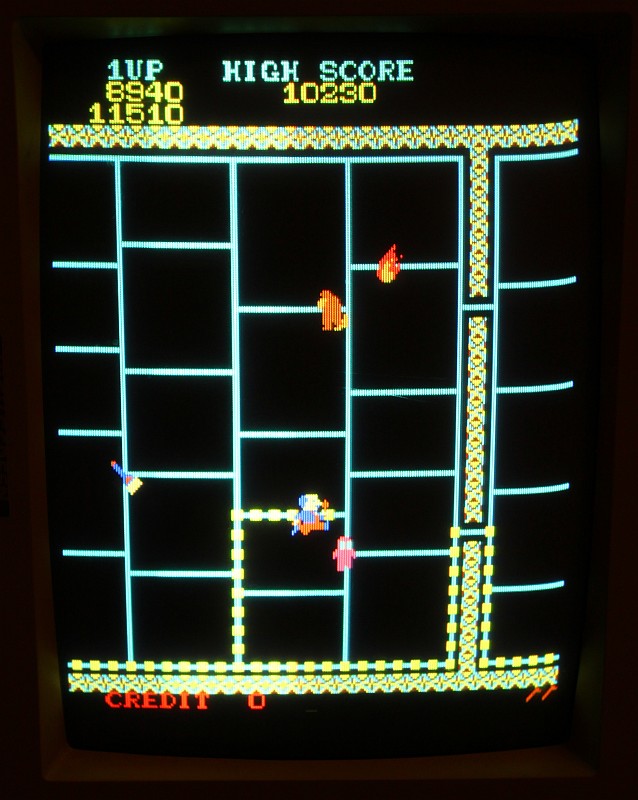

Nachher...
