{Intention} Paul Swan hat auf seiner Webseite ausführlich beschrieben, wie diese Konvertierung durchzuführen ist. Wer allerdings die englische Version nicht 100%ig versteht, dem sei hier die deutsche Übersetzung ans Herz gelegt. Mit freundlicher Genehmigung von Paul Swan.


Major Title (M82) nach R-Type 2 (M84) Conversion - Bauanleitung

{Gedanken vorab} Dieser Umbau benötigt eine modifizierte Version der Spiele-ROMs, basierend auf der M84 Firmware, die Chris Hardy mittels seines R-Type-Emulators erzeugt hat. Es ist zu beachten, dass diese ROM-Images nicht mit den gängigen Emulatoren betrieben werden können. Man sollte gutes Werkzeug bereit liegen haben und Erfahrung im Löten elektronischer Komponenten besitzen. Dies ist kein Anfängerprojekt!

{Was benötigt wird} Folgende Bauelemente und Werkzeuge werden für den Umbau benötigt. Hinweis: die vier 27C010 und der einzelne 27512 auf dem originalen Major Title Board können natürlich gelöscht und wieder verwendet werden!

Material und Werkzeug
  • 1 original Major Title M82 Board-Set
  • 1 modifiziertes ROM-Image Set für R-Type 2 --> RTYPE2MT.ZIP

  • 4 x EPROM 27C020 (oder vergleichbarer Typ)
  • 9 x EPROM 27C010 (oder vergleichbarer Typ)
  • 1 x EPROM 27512 (oder vergleichbarer Typ)
  • 9 x IC-Sockel DIL 32-polig (optimal Präzisionssockel)

  • Draht, Litze oder Fädeldraht
  • Electronic Seitenschneider
  • temperaturgeregelter Lötkolben
  • Lötzinn
  • EPROM-Programmiergerät (oder jemanden, der es macht...)
  • optional: geregelter Heißluftfön

{Entfernen der maskenprogrammierten ROMs} Die maskenprogrammierten ROMs sind Speicherbausteine ohne Fenster und können im Gegensatz zu den EPROMs nicht gelöscht und wieder beschrieben werden. Hier werden sie entfernt und an ihrer Stelle werden später die Pin-kompatiblen EPROMs in entsprechende Sockel eingesetzt.

CPU Board Video Board
  • IC12
  • IC15
  • IC48 (C1)
  • IC49 (C0)
  • IC56 (C3)
  • IC57 (C2)
  • IC36 (N3)
  • IC44 (N0)
  • IC45 (N1)
  • IC46 (N2)

{Austausch-EPROMs} Nun müssen die EPROMs ggf. gelöscht und dann mit den Images programmiert werden, die in der oben genannten Zip-Datei enthalten sind. Welche PROMs gegen welche EPROMs getauscht werden müssen, ist der folgenden Tabelle zu entnehmen.

CPU Board Video Board
  • *_V0 in 27C010 Baustein IC12
  • *_SP in 27C512 Baustein IC15
  • *_C1 in 27C020 Baustein IC48 (C1)
  • *_C0 in 27C020 Baustein IC49 (C0)
  • *_H1 in 27C010 Baustein IC51
  • *_H0 in 27C010 Baustein IC52
  • *_C3 in 27C020 Baustein IC56 (C3)
  • *_C2 in 27C020 Baustein IC57 (C2)
  • *_L1 in 27C010 Baustein IC59
  • *_L0 in 27C010 Baustein IC60
  • *_N3 in 27C010 Baustein IC36 (N3)
  • *_N0 in 27C010 Baustein IC44 (N0)
  • *_N1 in 27C010 Baustein IC45 (N1)
  • *_N2 in 27C010 Baustein IC46 (N2)

{Jumper Einstellungen} Folgende Jumper müssen auf den Platinen richtig gebrückt sein, um die richtige Speicherkonfiguration zu erreichen:

CPU Board Video Board
  • J2 (neben IC12 Pin 31)
    von "MASK" [--O] zu " EP " [O--]
  • J4 (neben IC48 Pin 30)
    von " OT " [O--] zu " 2M " [--O]
  • J5 (neben IC48 Pin 25)
    von "1MM " [O--] zu " OT " [--O]
  • Keine Arbeiten nötig!

{Hardware Modifikationen} Es müssen zusätzlich folgende Modifikationen an der Leiterplatte vorgenommen werden:

CPU Board Video Board
  • IC7 (43256-12) lokalisieren
  • auf der Lötseite die Leiterbahn von
    Pin 1 durchtrennen.
  • Keine Arbeiten nötig!

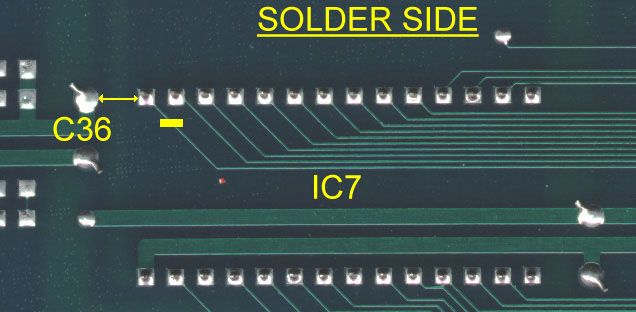

Modifikation



  • Mit dem Draht folgende
    Verbindung herstellen:
    IC7 Pin 1 --> C36 (GND)



{Fertig!} Jetzt sollte noch einmal eine genaue Sichtkontrolle der beiden Platinen stattfinden, um eventuelle Lötbrücken, fehlende Lötverbindungen oder nicht sauber eingefädelte IC-Pins zu korrigieren. Wenn alles in Ordnung ist, können die Spiele beginnen. Sollte R-Type 2 jetzt nicht starten, dann keine Panik! Erst einmal ganz systematisch an die Fehlersuche.

Sind alle EPROMs richtig programmiert?
Stecken alle EPROMs auch wirklich richtig in den Fassungen?
Wurden beim Auslöten Leiterbahnen beschädigt?
Sind die Jumper richtig gesetzt?
Hat Major Title vorher funktioniert?
Kenne ich jemanden, der mir jetzt noch weiterhelfen kann? ;-)
