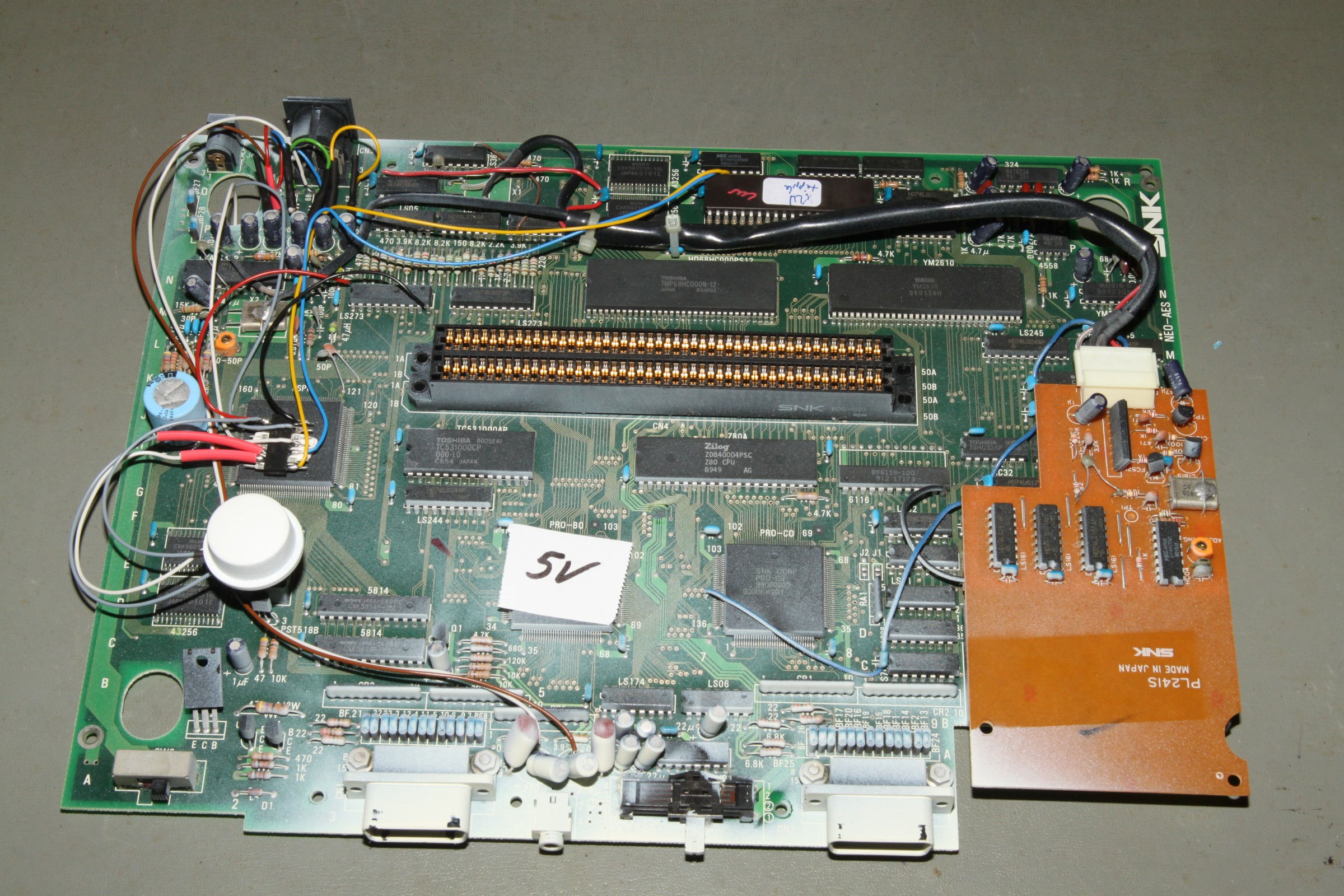

{NEO GEO AES Motherboard} Es geht mal wieder weiter - eine AES mit heftigen Grafikfehlern. Für sowas hab ich nicht mal eine Cartridge, Gottseidank hat der Besitzer eine mitgeschickt...
![NEO GEO AES](img_aes1/aes1_01_tn.jpg)

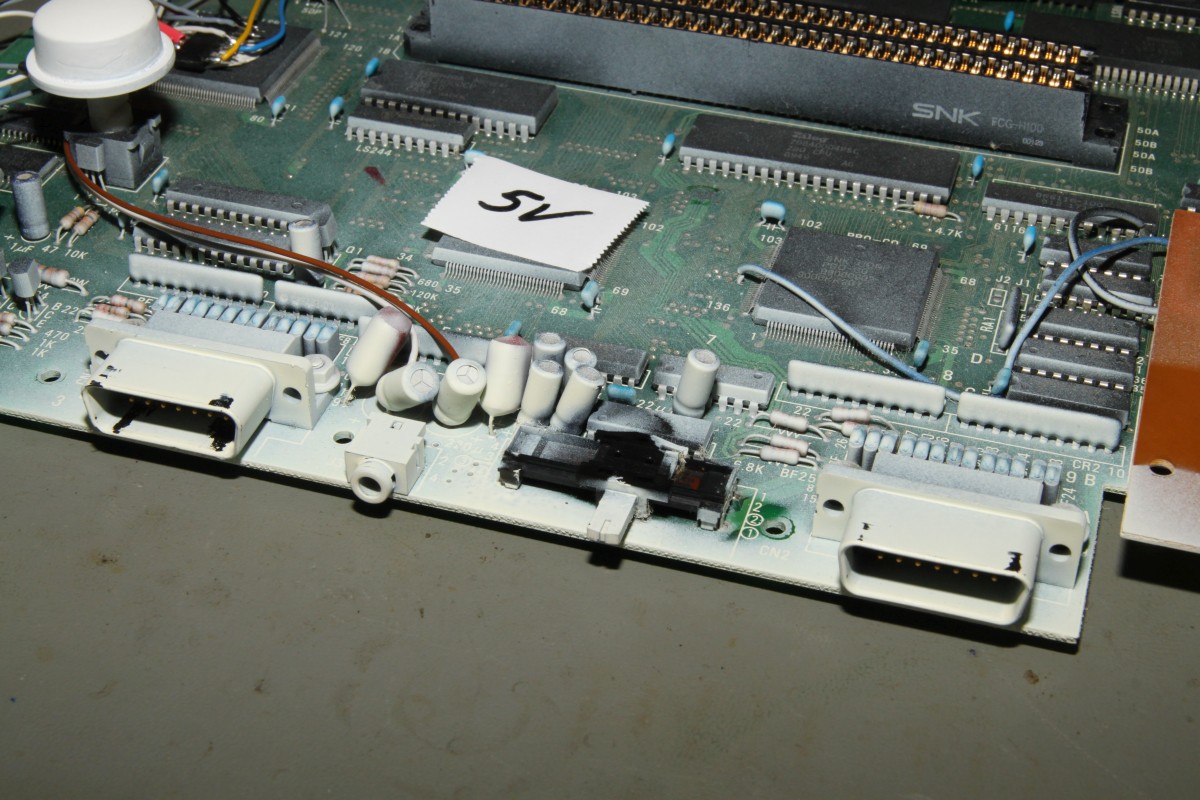

Ja, da hat wohl jemand ohne Abdecken lackiert - kann man, sieht dann aber auf der Platine Scheiße aus...
![NEO GEO AES](img_aes1/aes1_02_tn.jpg)

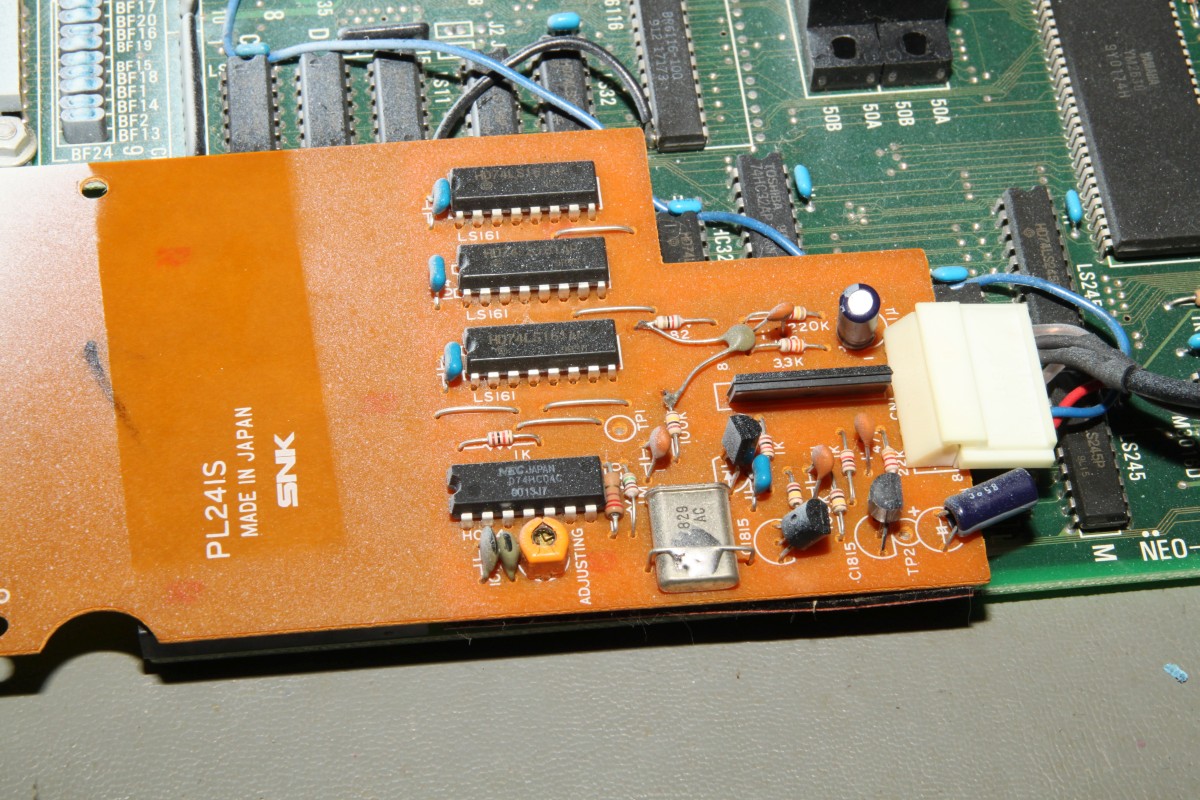

Die lustige Adapterplatine ist wohl Serie...
![NEO GEO AES](img_aes1/aes1_03_tn.jpg)

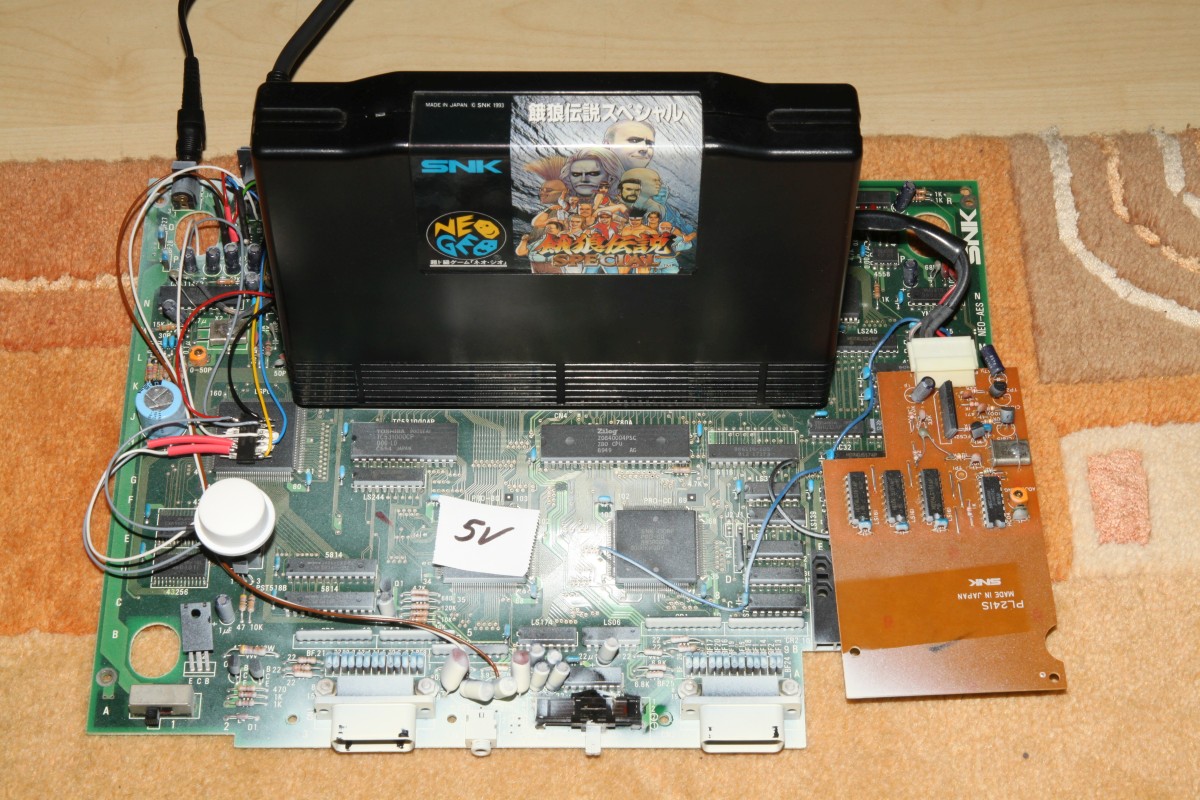

Na ja, einfach mal ausprobieren:
![NEO GEO AES](img_aes1/aes1_04_tn.jpg)

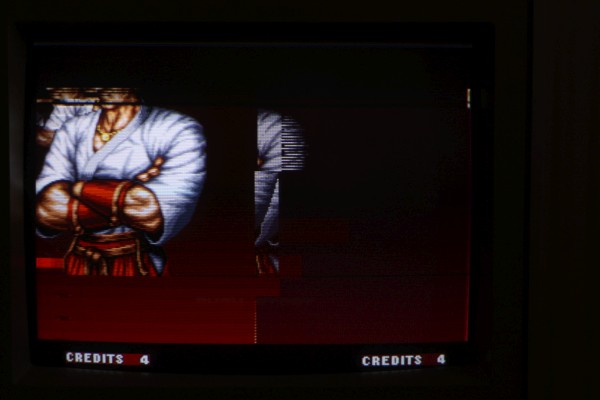

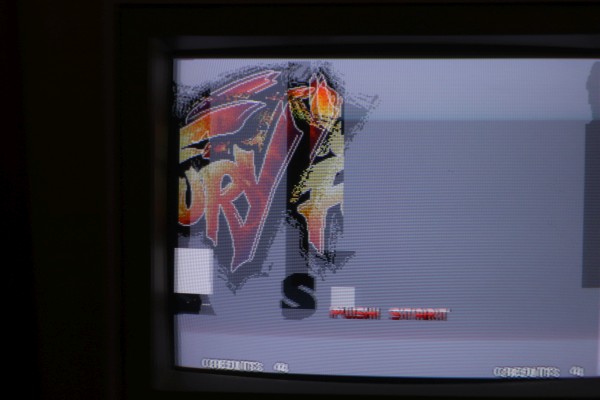

Das sieht nicht gut aus - ich vermute: Video RAM Probleme.
![NEO GEO AES](img_aes1/aes1_05.jpg)
![NEO GEO AES](img_aes1/aes1_06.jpg)
Ein RAM: guter Datenbus...
![NEO GEO AES](img_aes1/aes1_07.jpg)

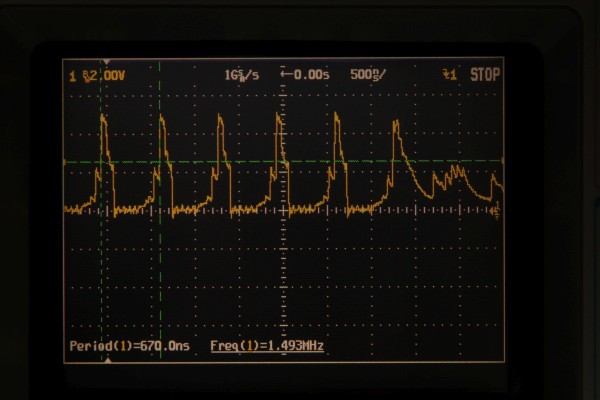

Das andere RAM: WTF-Datenbus:
![NEO GEO AES](img_aes1/aes1_08.jpg)

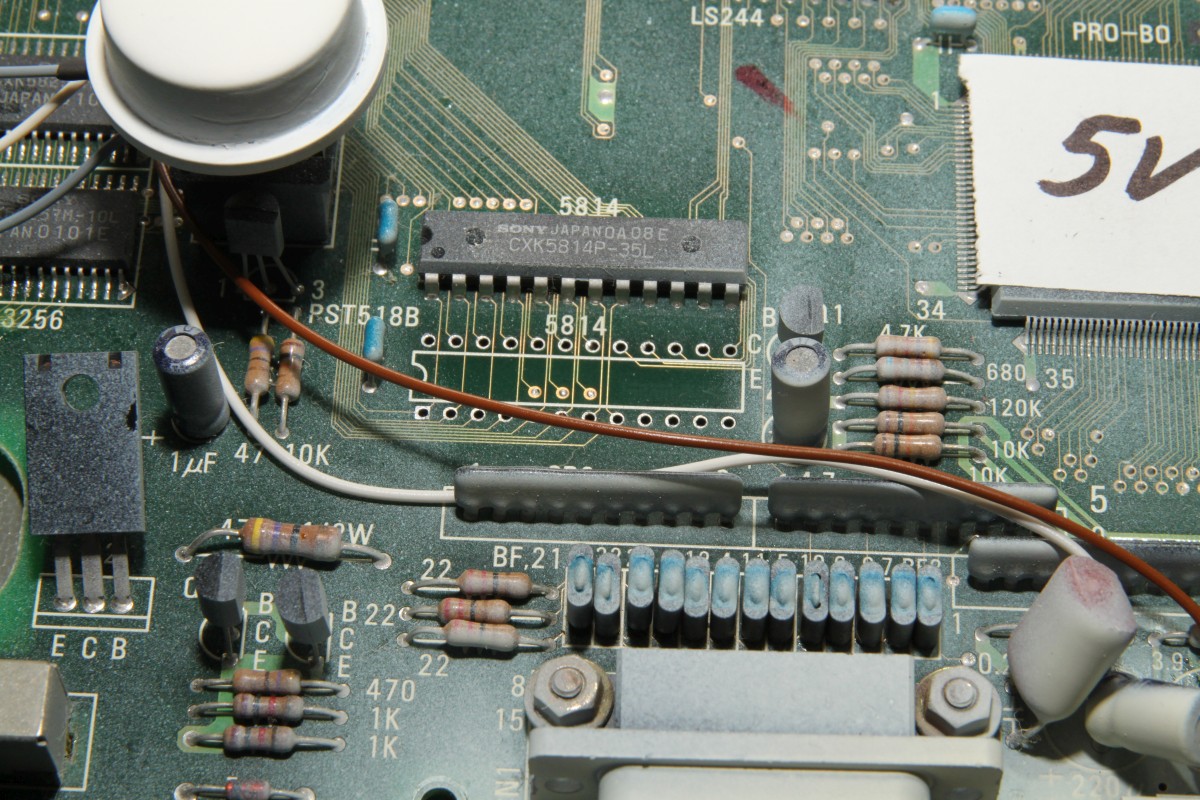

Raus:
![NEO GEO AES](img_aes1/aes1_09_tn.jpg)

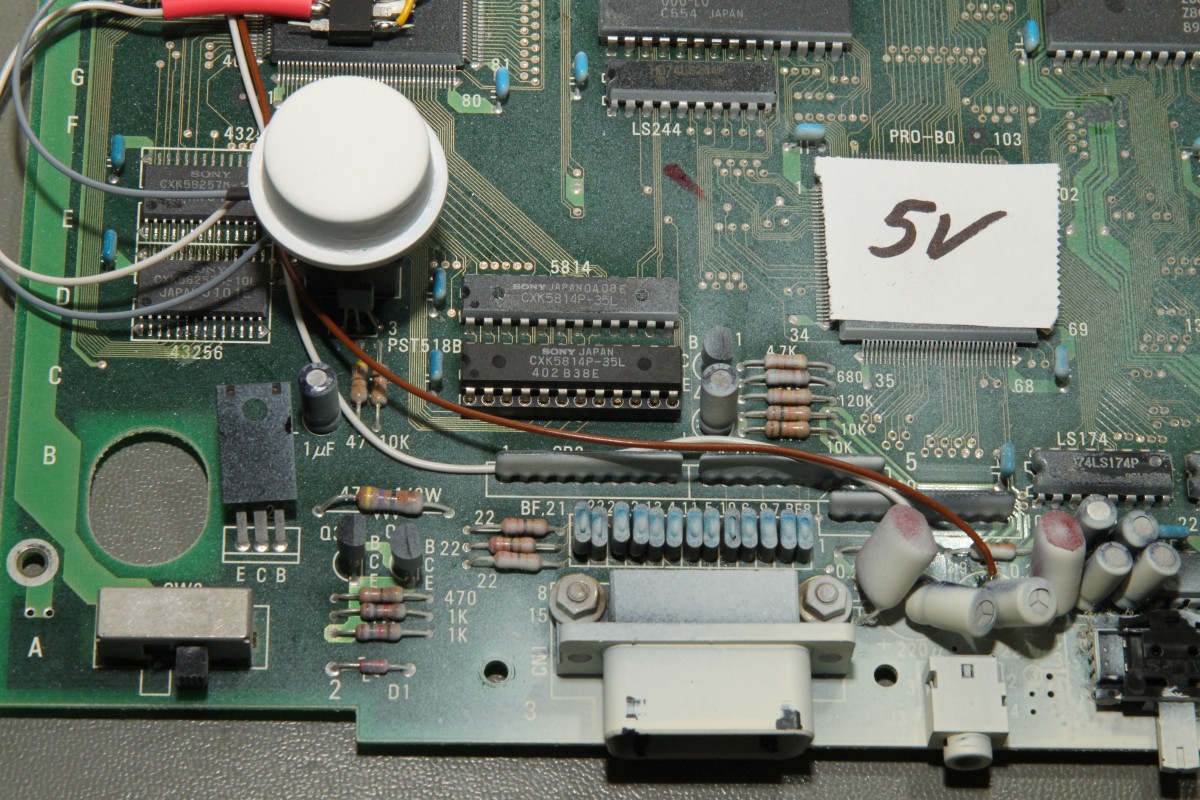

Rein:
![NEO GEO AES](img_aes1/aes1_10_tn.jpg)

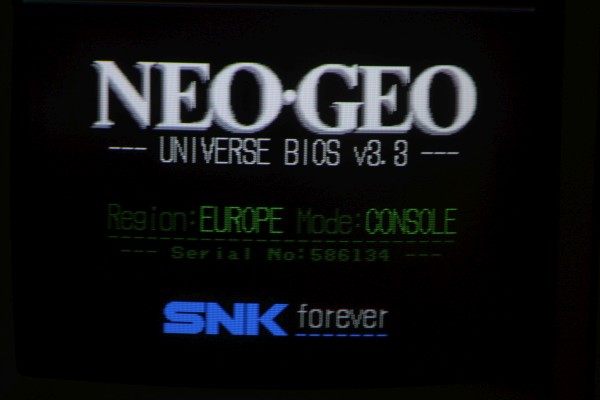

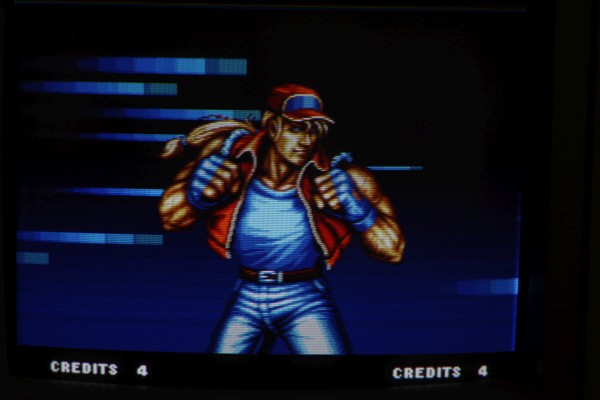

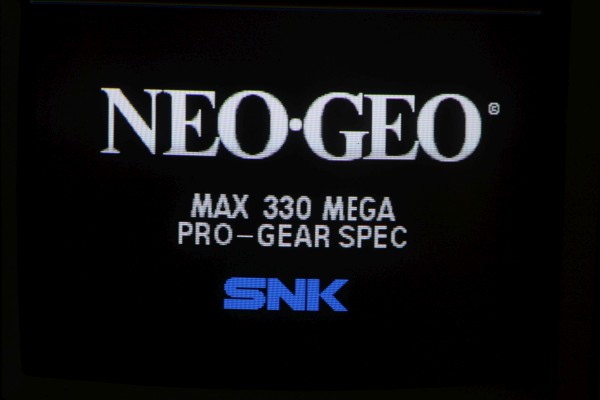

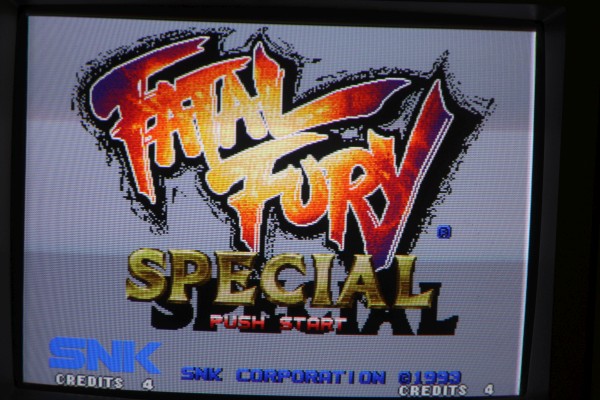

Geht:
![NEO GEO AES](img_aes1/aes1_11.jpg)
![NEO GEO AES](img_aes1/aes1_12.jpg)
![NEO GEO AES](img_aes1/aes1_13.jpg)
![NEO GEO AES](img_aes1/aes1_14.jpg)

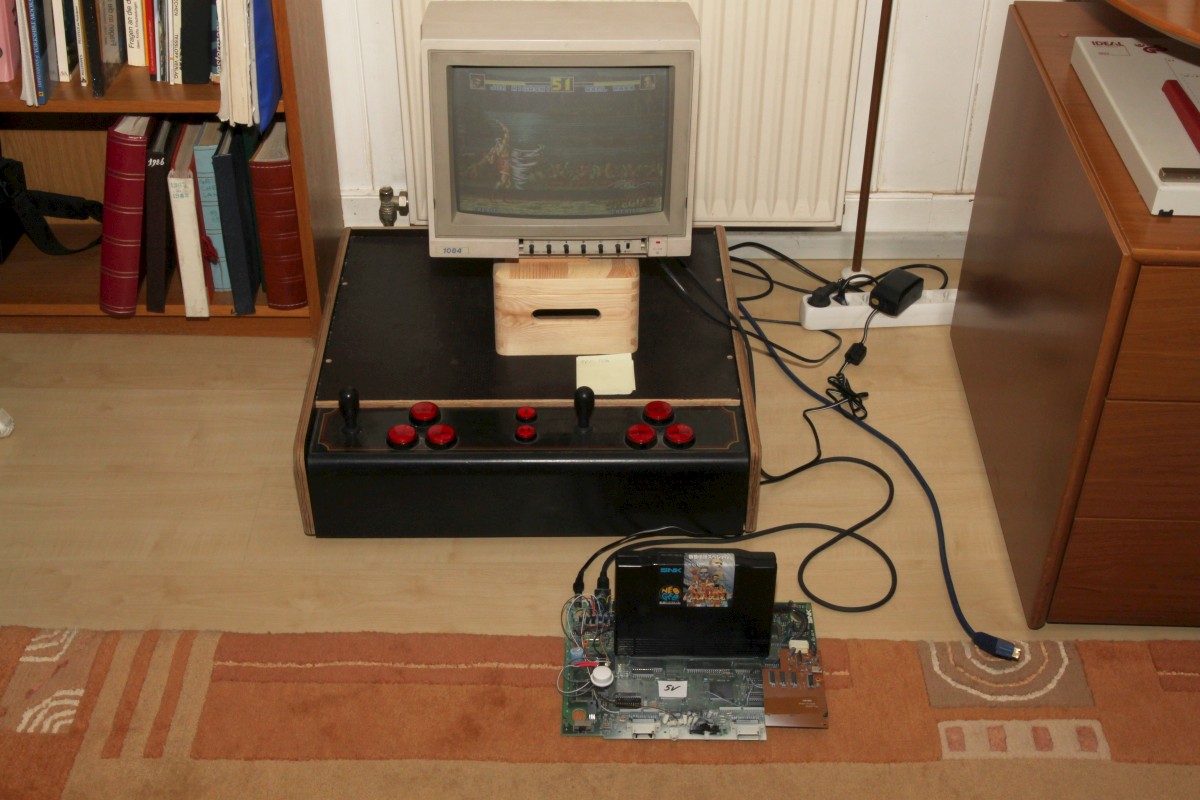

Und weil die Kiste nur so einen spziellen Stecker mit SCART hat, muss ich zum Endtest natürlich wieder auf dem Boden kriechen...
![NEO GEO AES](img_aes1/aes1_15_tn.jpg)
|
