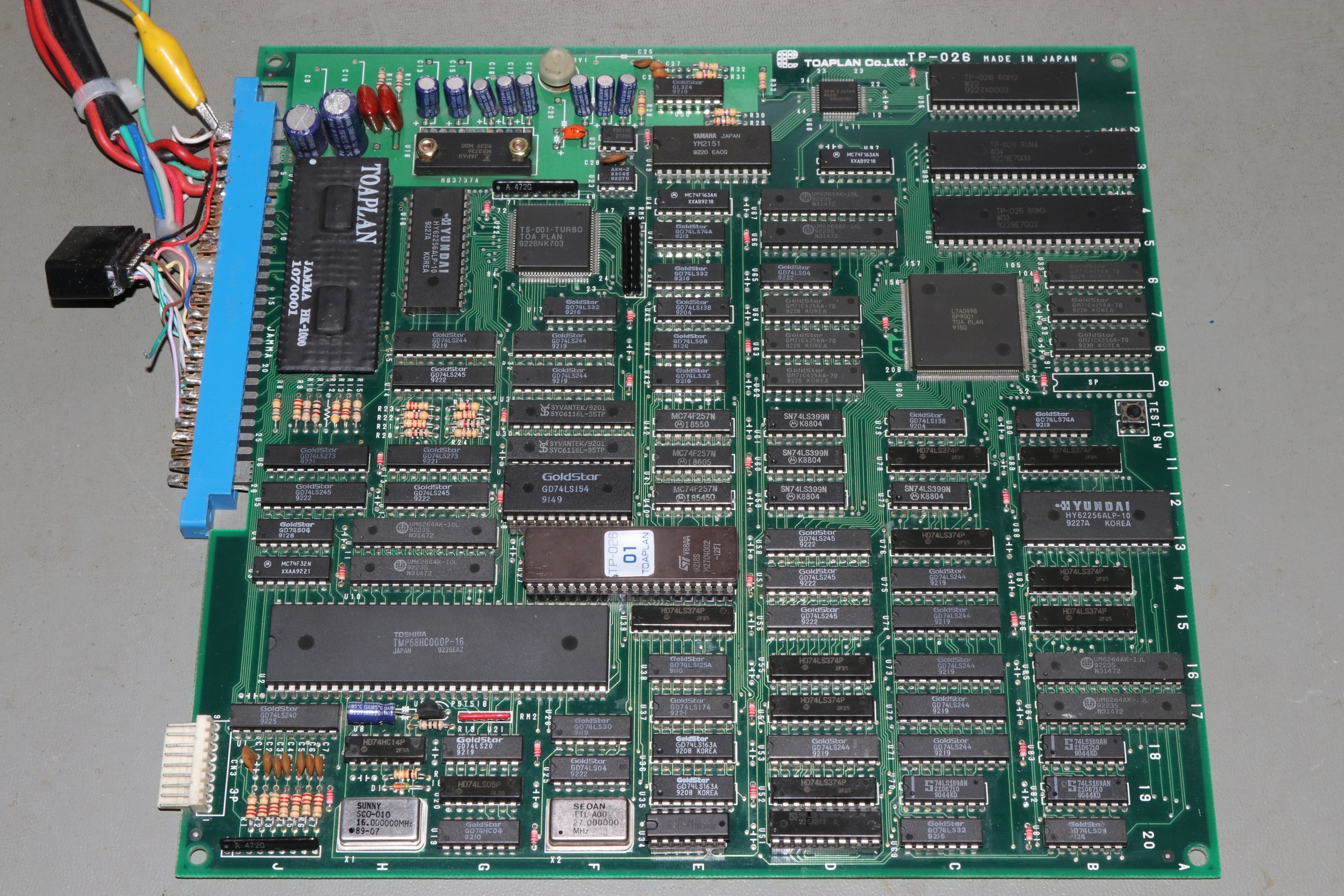

{Fix Eight} Ein Toaplan-Shooter - offensichtlich nicht der Beste... wo sind die Zeiten von Truxton hin?
![Fix Eight](img_fixeight/fixeight_pcb_tn.jpg)

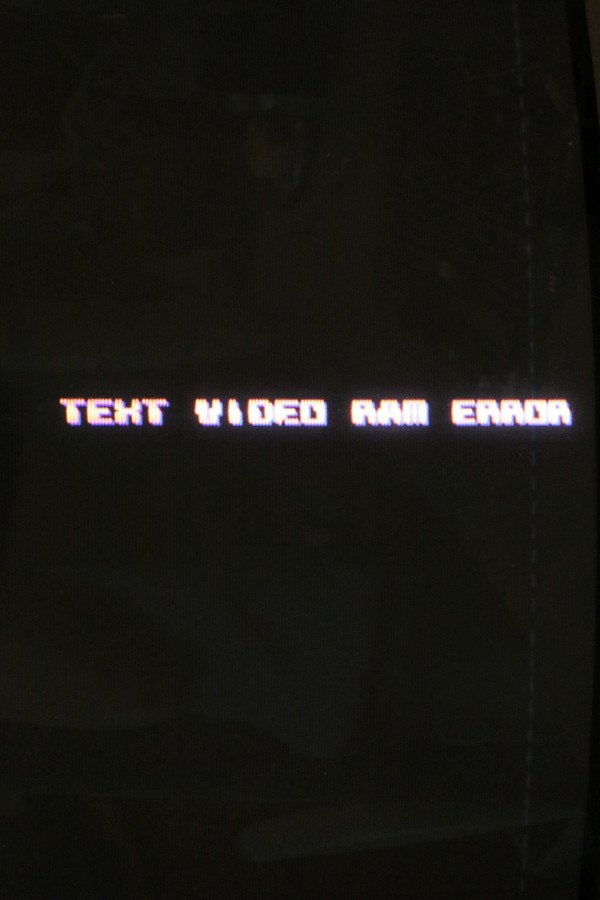

Platine meldet Text-RAM-Fehler...
![Fix Eight](img_fixeight/fixeight_01.jpg)

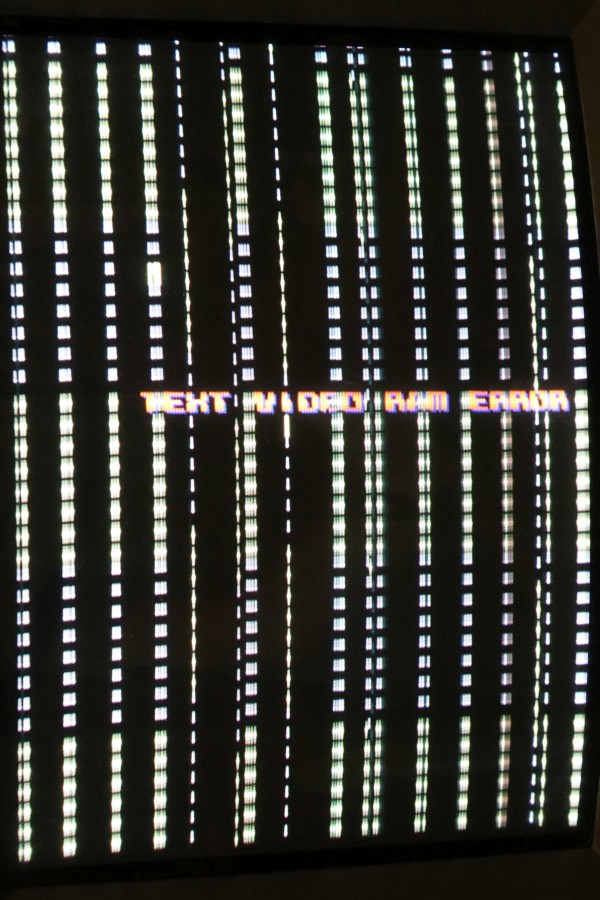

und wenn man sie ein wenig befummelt, dann bekommt sie Streifen. Solche Fehler liebe ich, weil sie sehr einfach zu lokalisieren sind!
![Fix Eight](img_fixeight/fixeight_02.jpg)

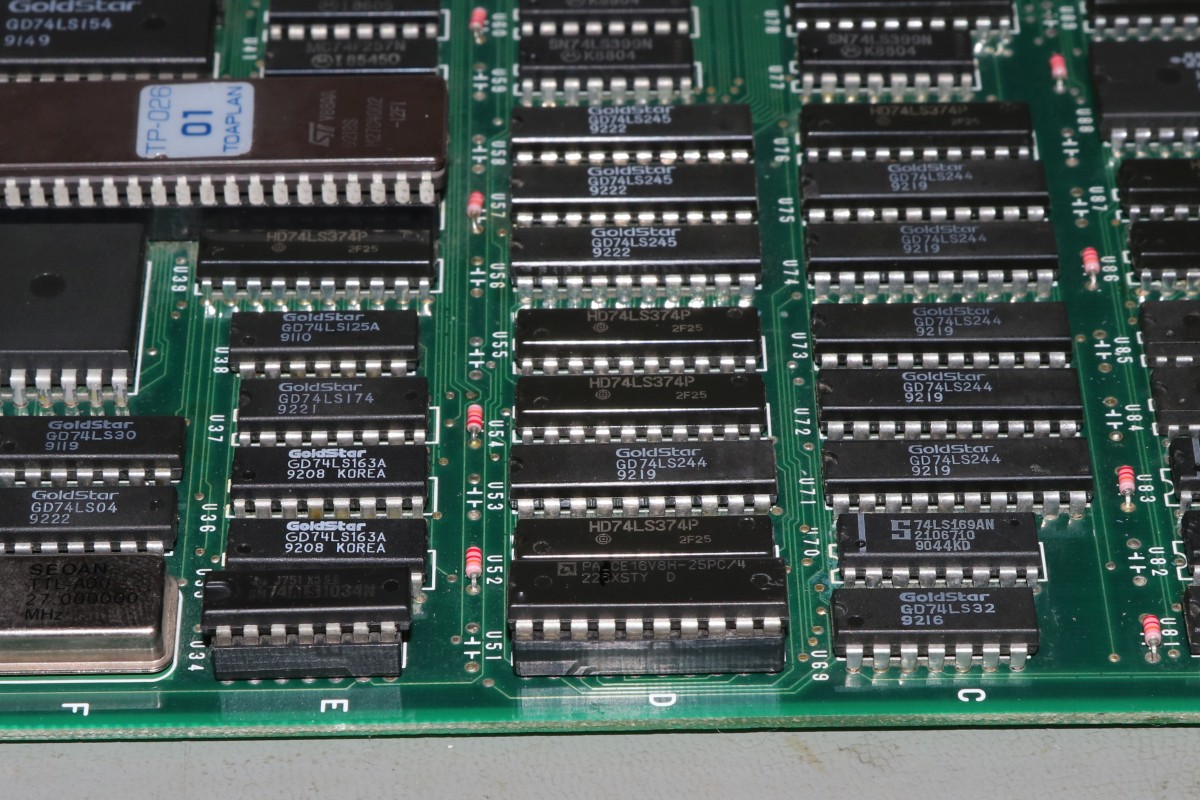

Wir treffen einen PALCE, der beschämt auf Berührung reagiert...
![Fix Eight](img_fixeight/fixeight_03_tn.jpg)

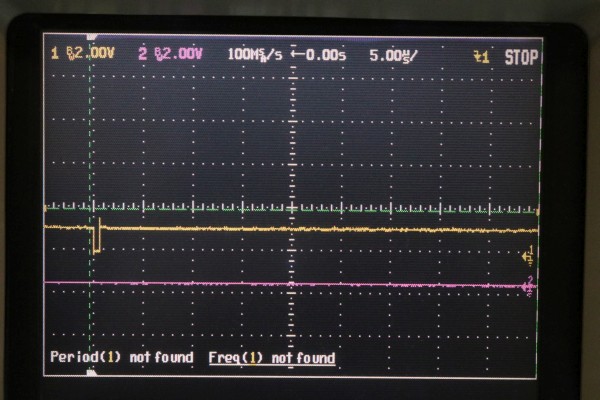

Das Ausgangssignal sieht nicht gut aus: 1V Pegel sind für High nicht high enough...
![Fix Eight](img_fixeight/fixeight_04.jpg)

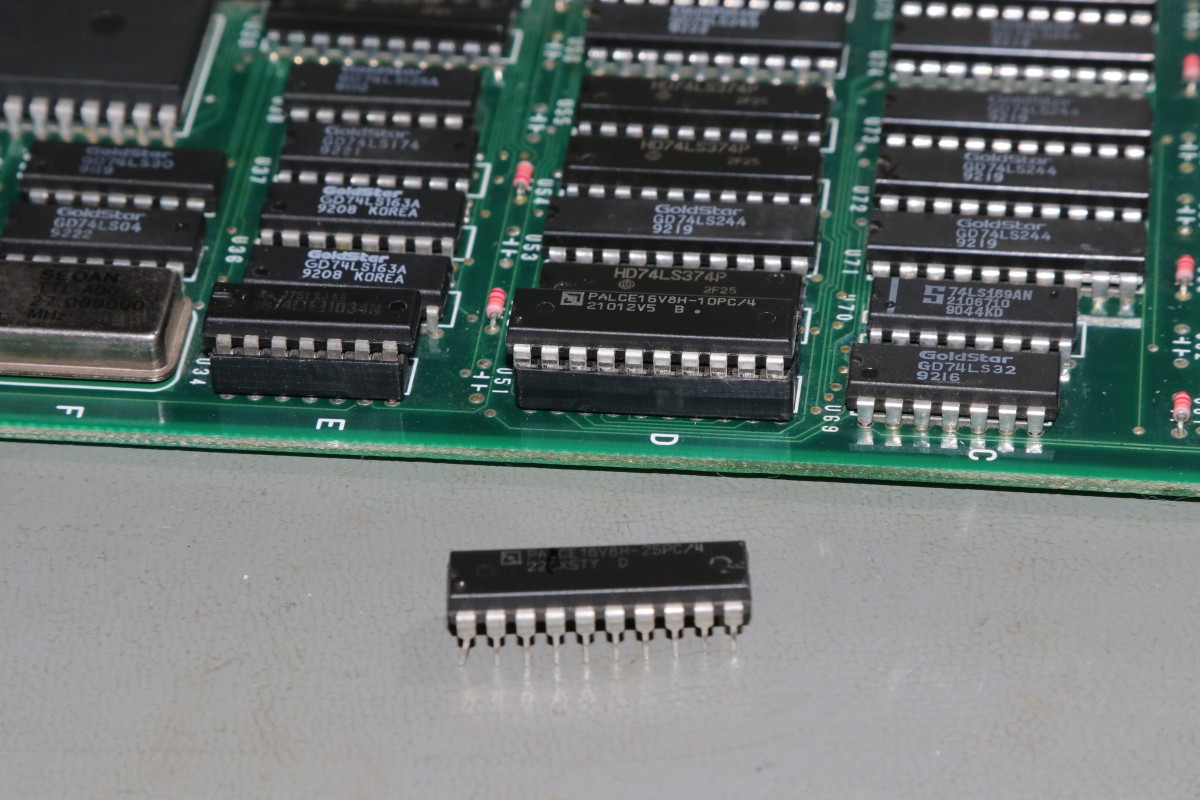

Gut, dass ich PALCES in der Kiste habe, einen Prommer dazu und im Netz gibt es die PAL-Dump-Seite, die ein passendes Jedec für Fixeight bereit hält...
![Fix Eight](img_fixeight/fixeight_05_tn.jpg)
So muss Signal! 150ns... ganz schön fix!
![Fix Eight](img_fixeight/fixeight_06.jpg)
Dann klappt auch alles wieder.
![Fix Eight](img_fixeight/fixeight_07.jpg)
![Fix Eight](img_fixeight/fixeight_08.jpg)
Man merke sich: ein RAM-Error hat unter Umständen mit RAM nichts zu tun!
|
