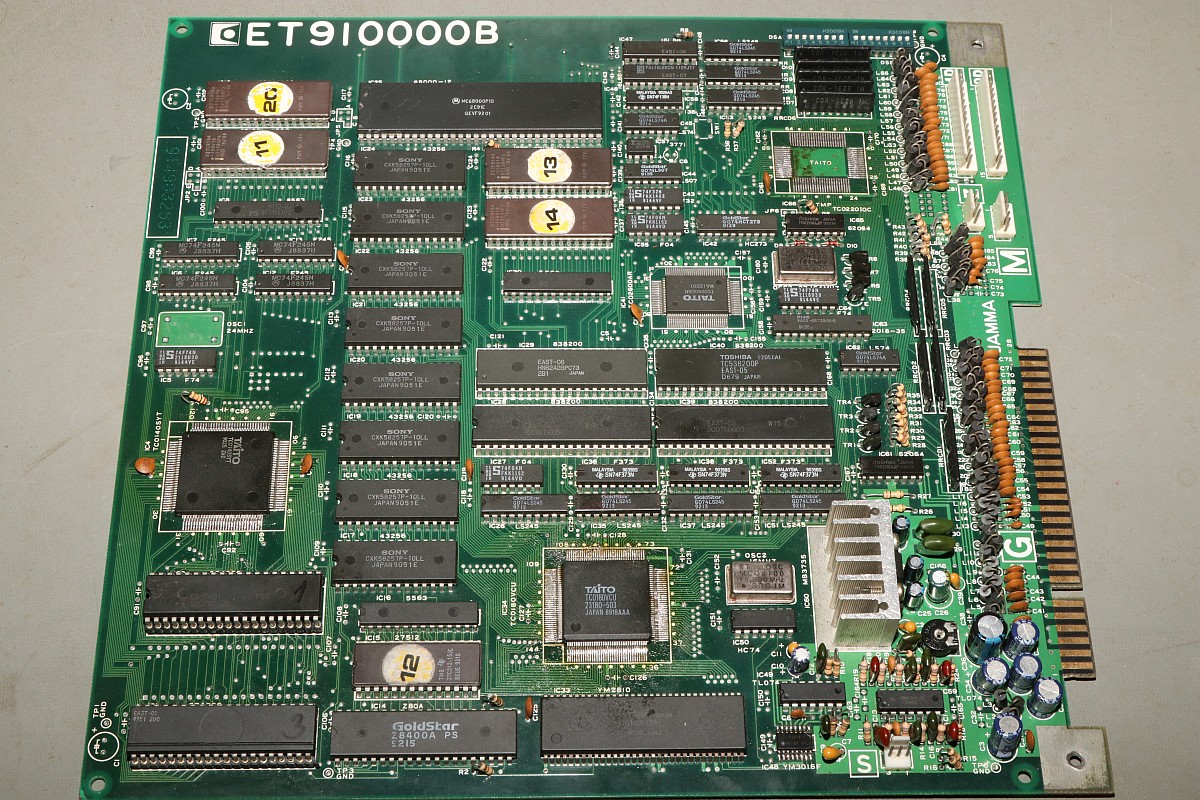

{Bonze Adventure - Tonlos} der Spieletitel klingt irgendwie nach einem reichen unsympatischen Sack... - na ja, ein kleines Dickerchen ist die Hauptperson schon... aber zurück zur Technik: das Spiel ist völlig tonlos und am Verstärker liegt es leider nicht...

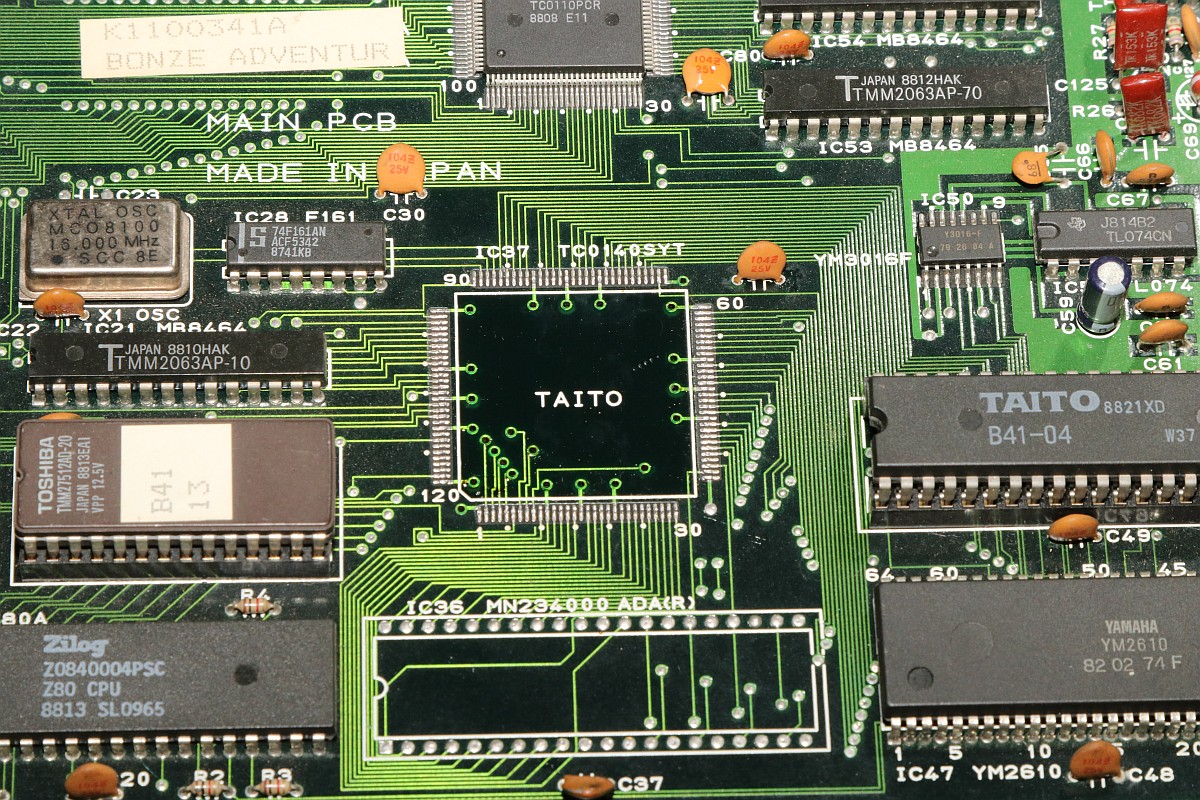

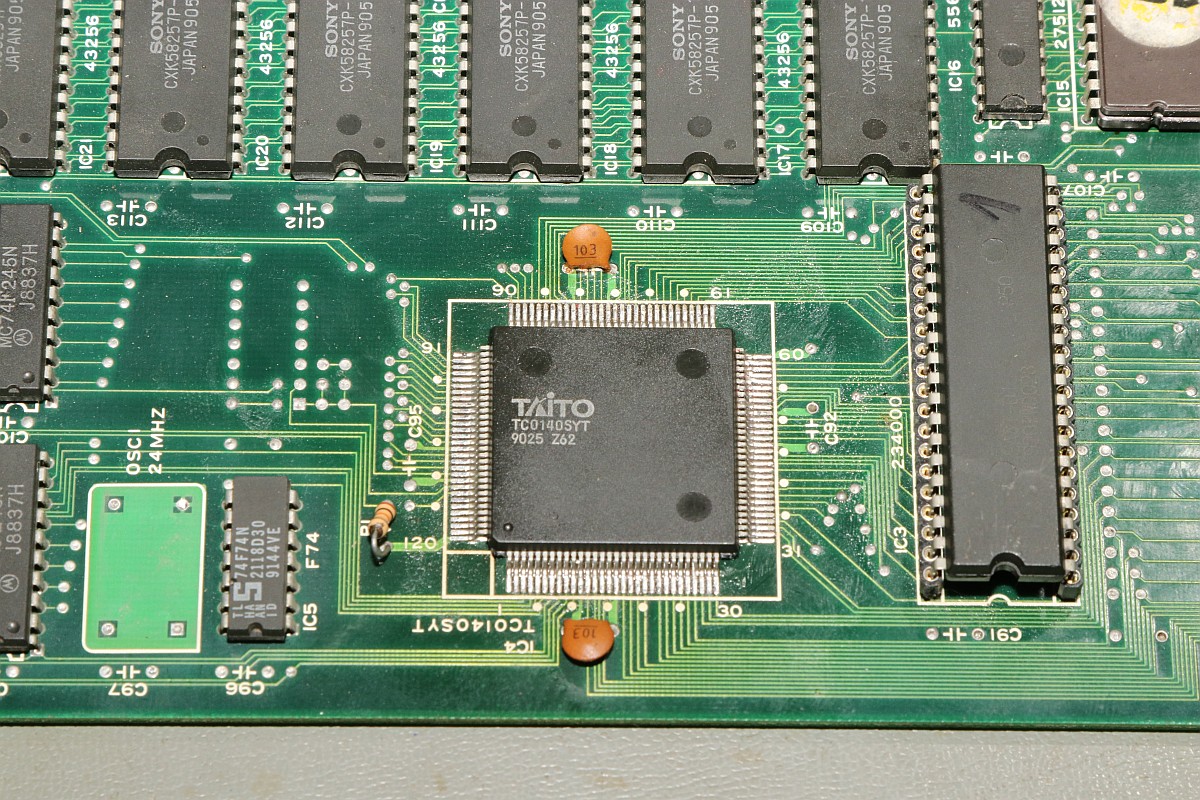

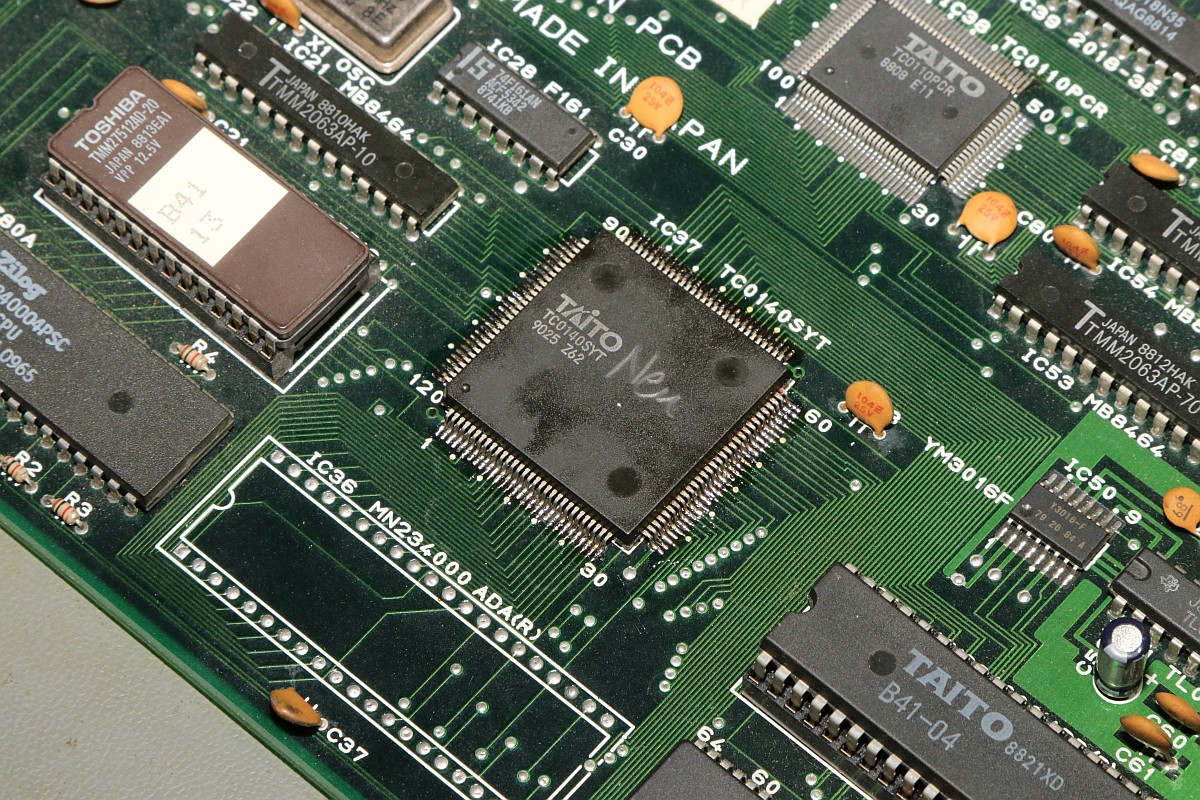

Wie bei vielen Spielen dieses Herstellers begeistert die Sound-Sektion durch den Einsatz eines gerne defekten Daten-/Adress-Multiplexer-Customs mit dem Namen TC0140SYT und einem nachfolgenden Soundchip YM2610... Der Custom ist am Ausgang tot. Wir benötigen einen Organspender:

Der hat schon herhalten müssen - armes Kerlchen...

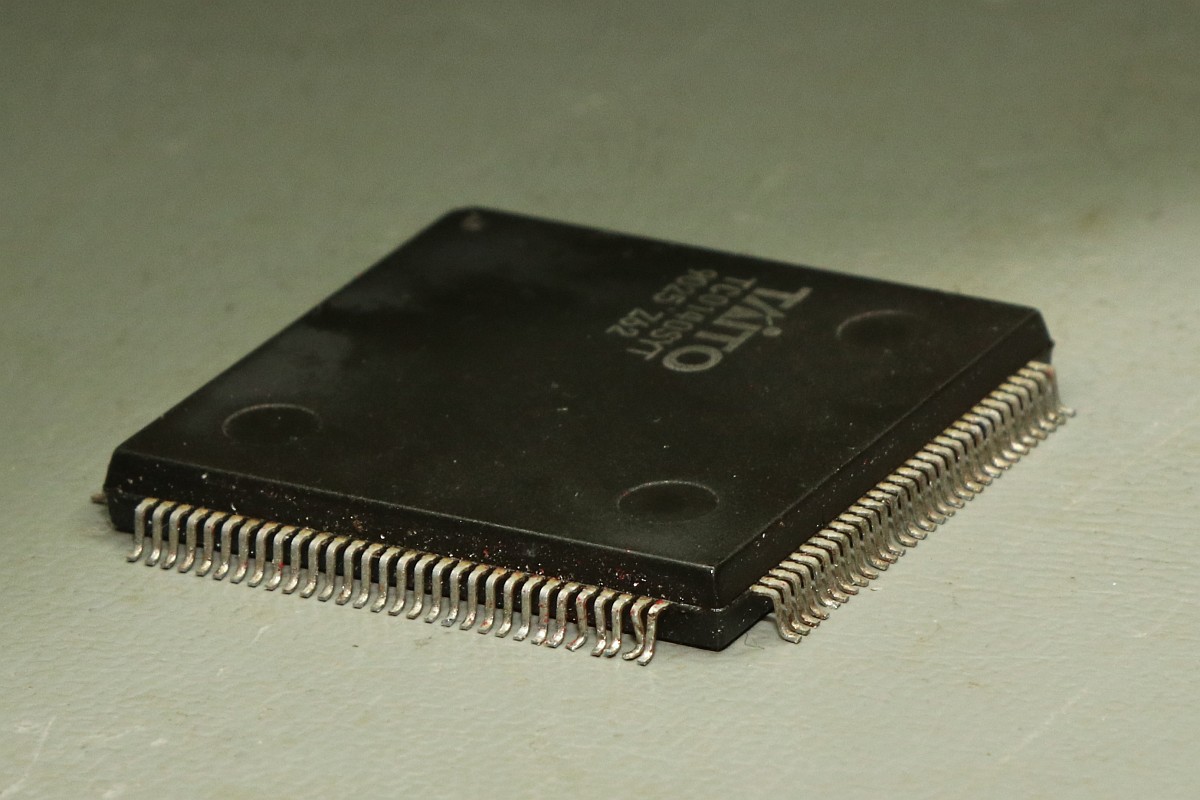

Aber das benötigte Organ ist noch vorhanden:

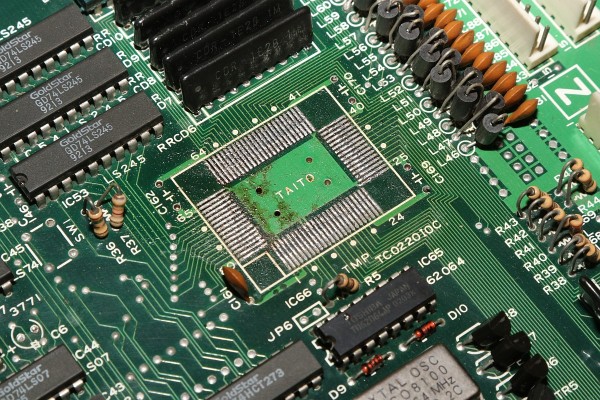

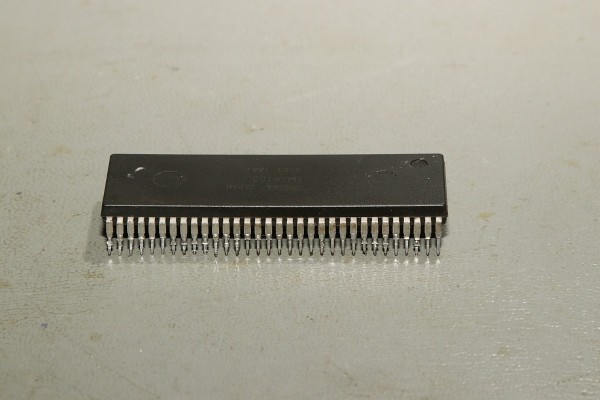

Vorsichtig rausoperiert...

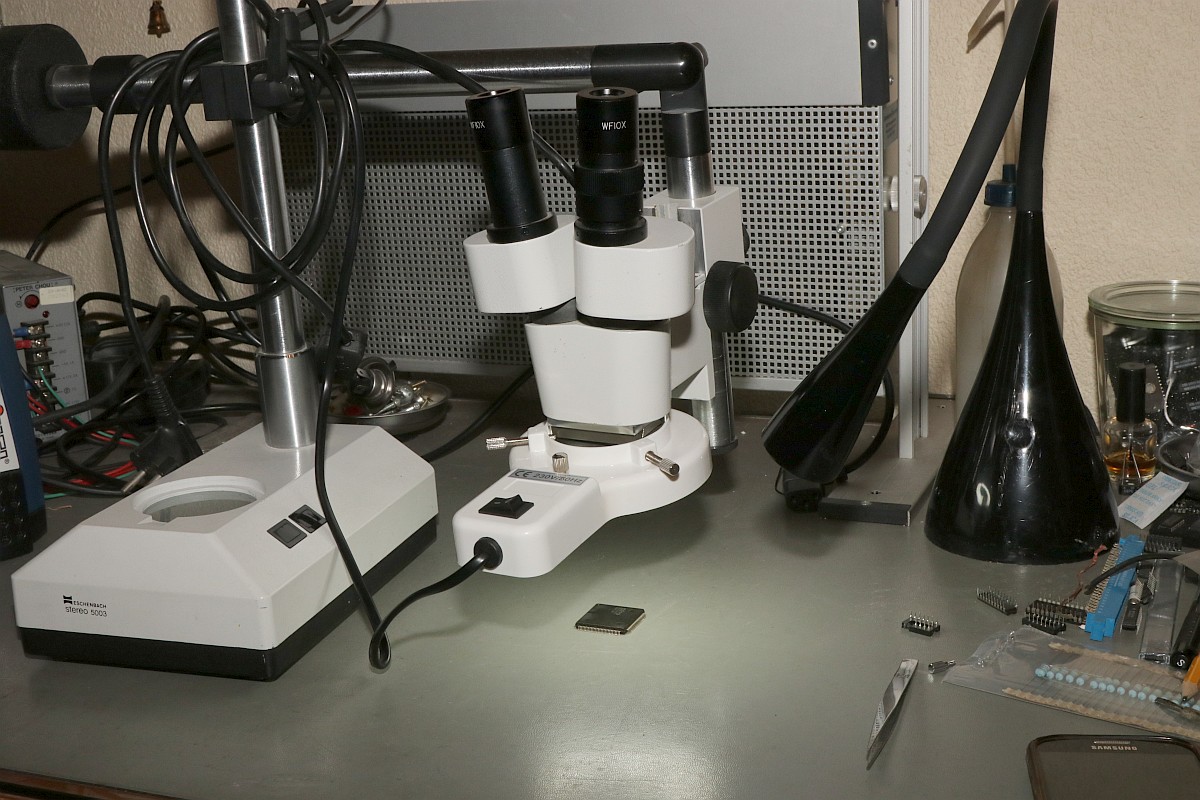

Unsägliche Lötversuche am Spender haben ihre Spuren hinterlassen - die Beinchen sind gut verbogen. Das Alter meiner Augen lässt sich sehr gut mit einem hochwertigen Stereomikroskop bekämpfen!

Das muss gerichtet werden:

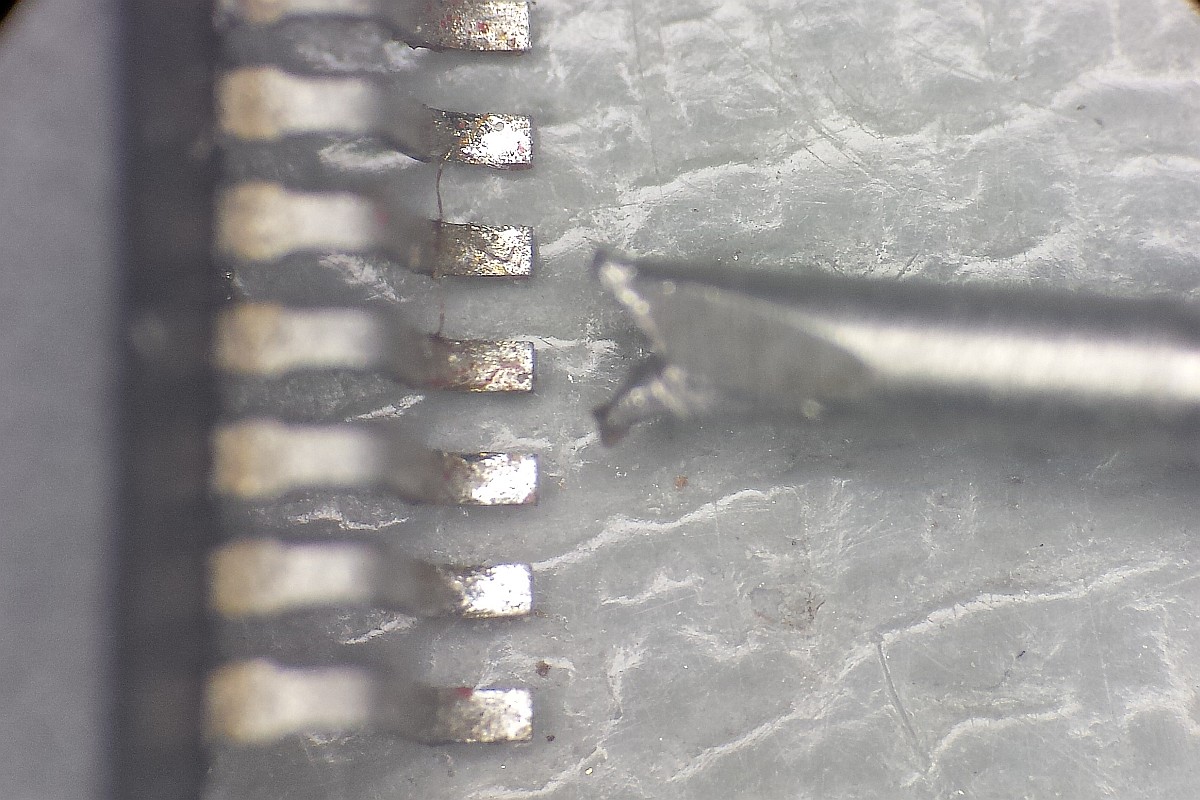

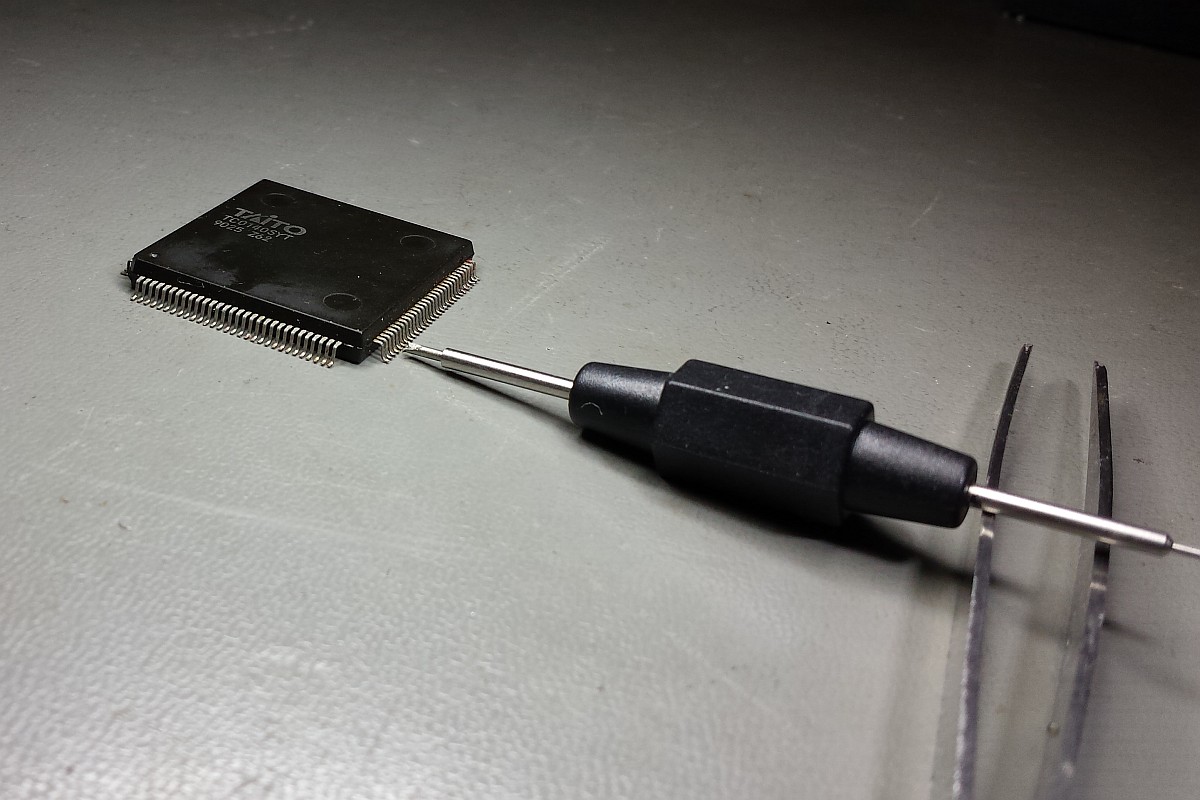

Feines Uhrmacherwerkzeug ist von Nöten:

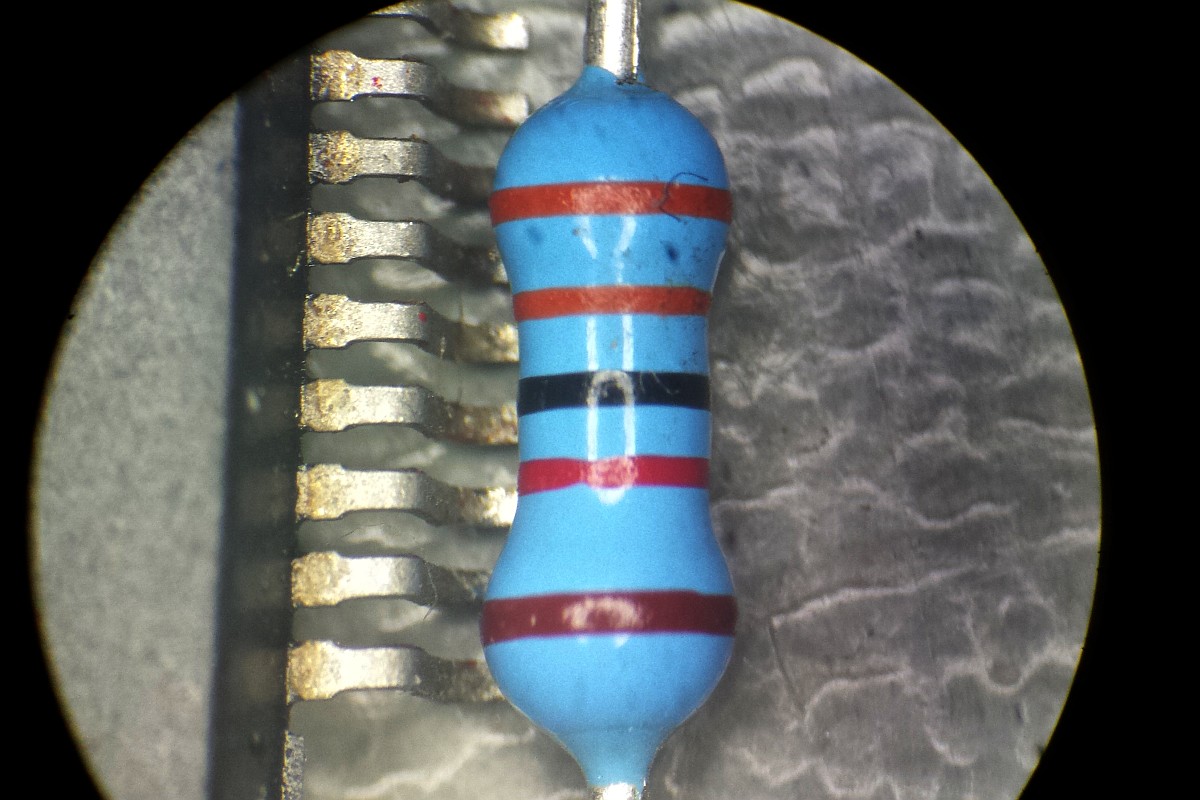

Nur mal so zum Vergleich: ein 1/4W Metallfilmwiderstand in der bedrahteten Version... (das waren noch Zeiten...)

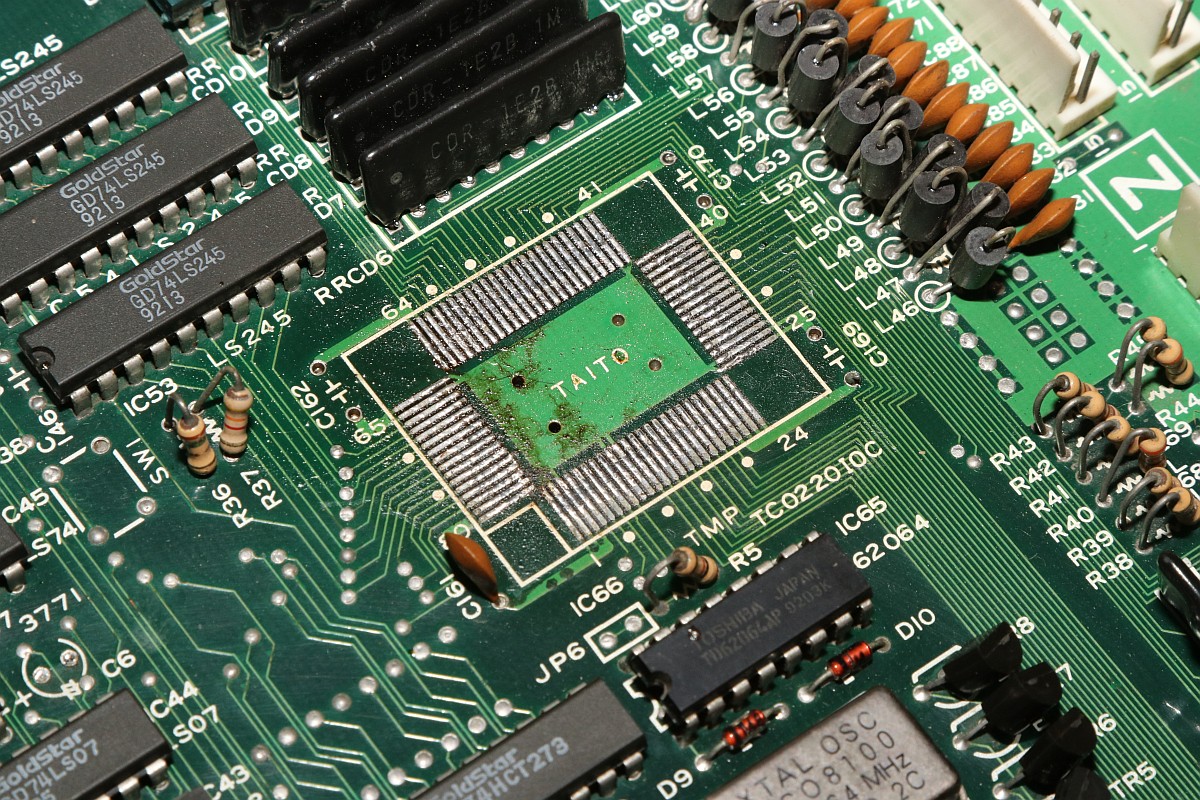

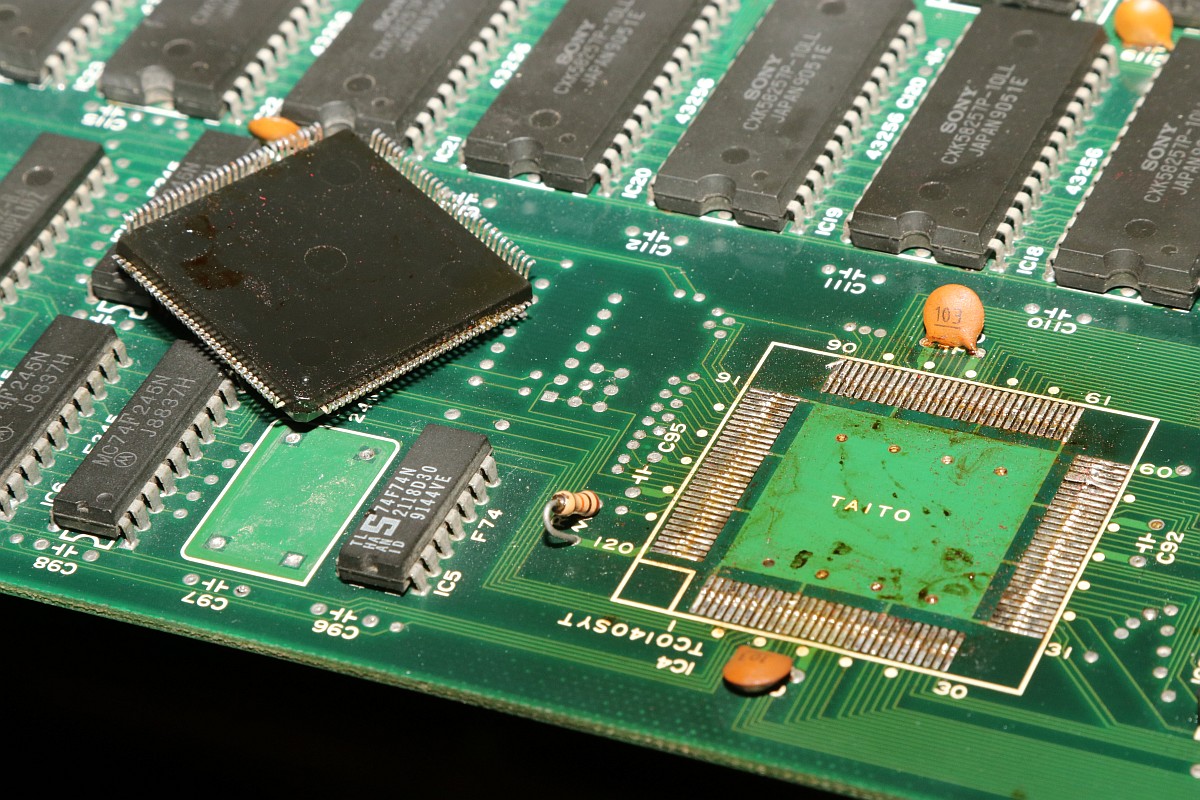

Alten raus...

...Neuen rein.

Das Ergebnis ist leider ernüchternd - es hat jetzt Aktivität auf den Bussen, das Sample-ROM wird angesprochen, aber der YM2610 ist weiterhin stumm. Der nächste Schritt ist offensichtlich... ;-)

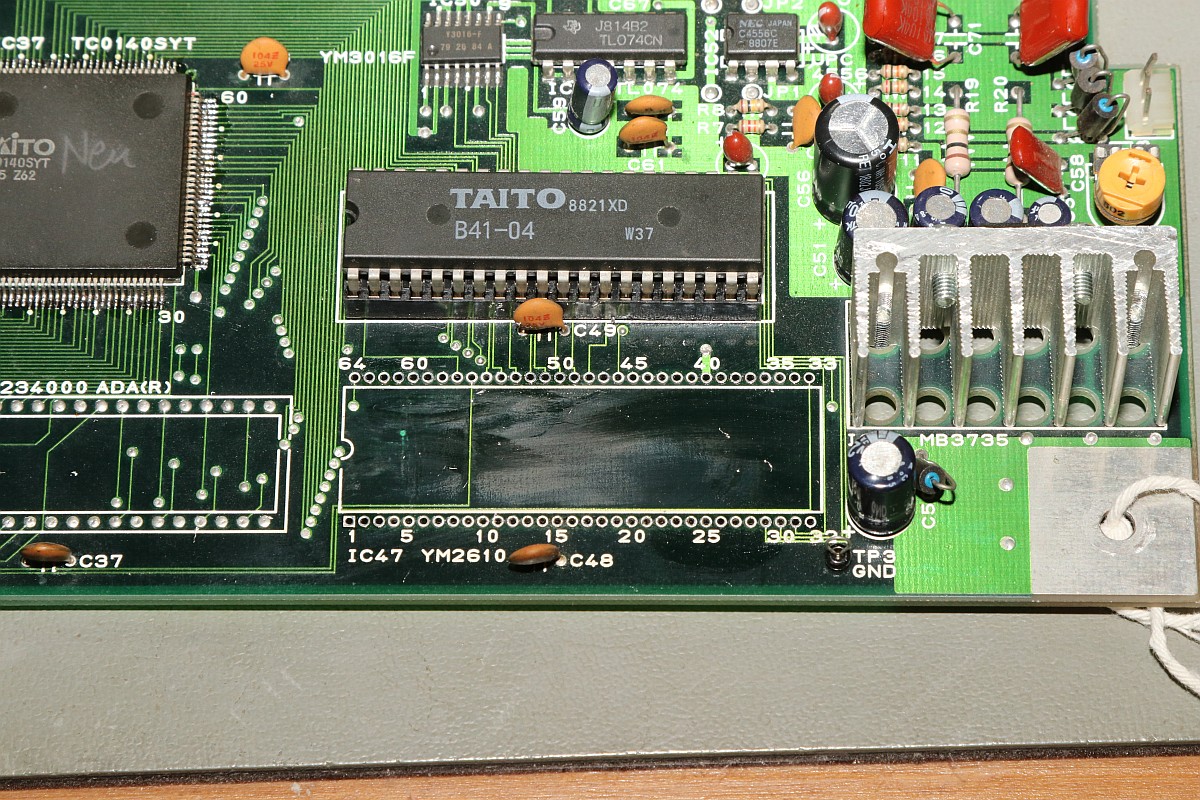

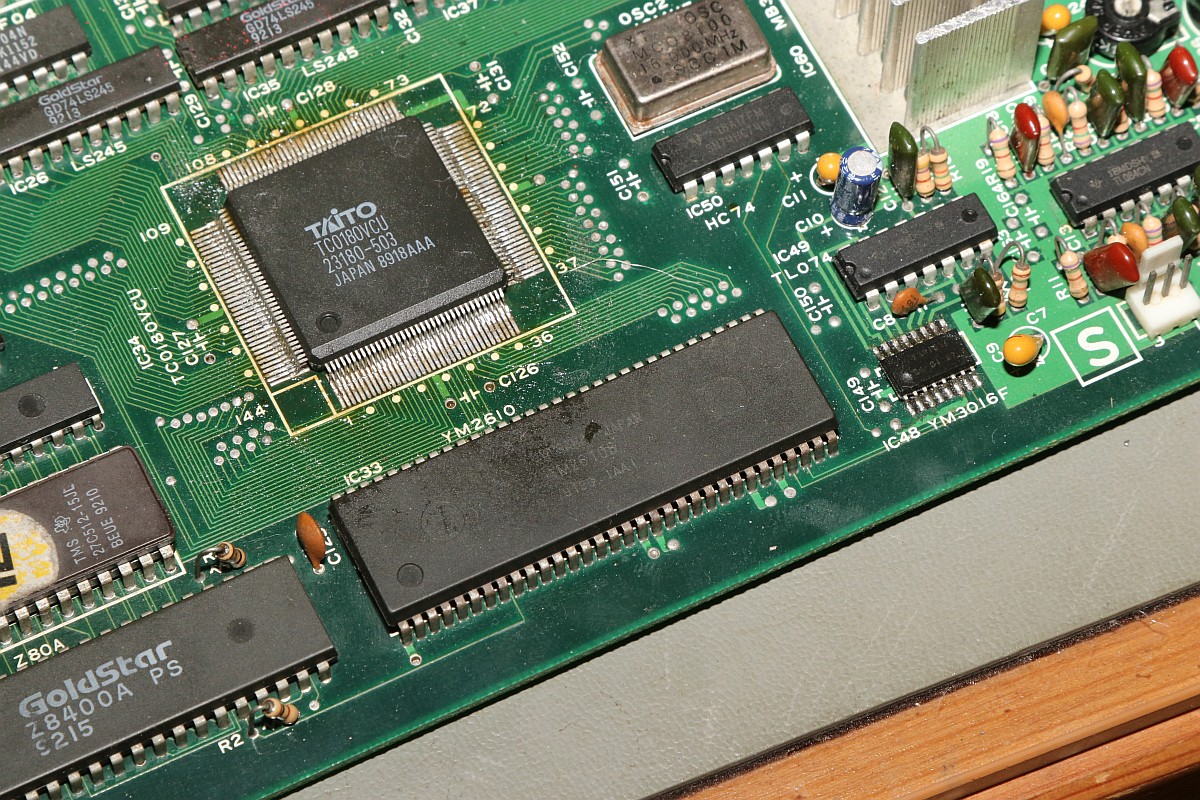

{Bonze Adventure - das Adventure geht weiter} Das Auslöten des Soundchips ist eine Aktion für sich. die extra-engen Pins verhindern einen Einsatz des Lötsaugers, es geht nur mit dem Heißluftfön.

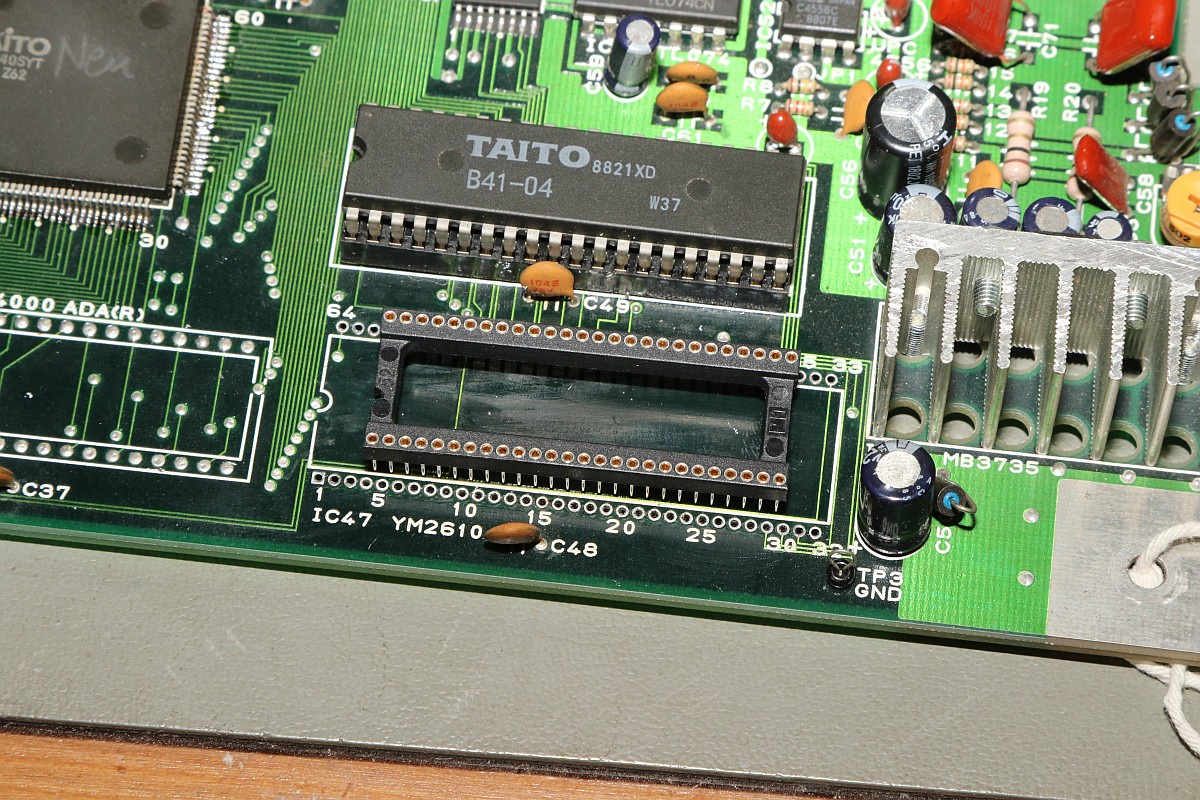

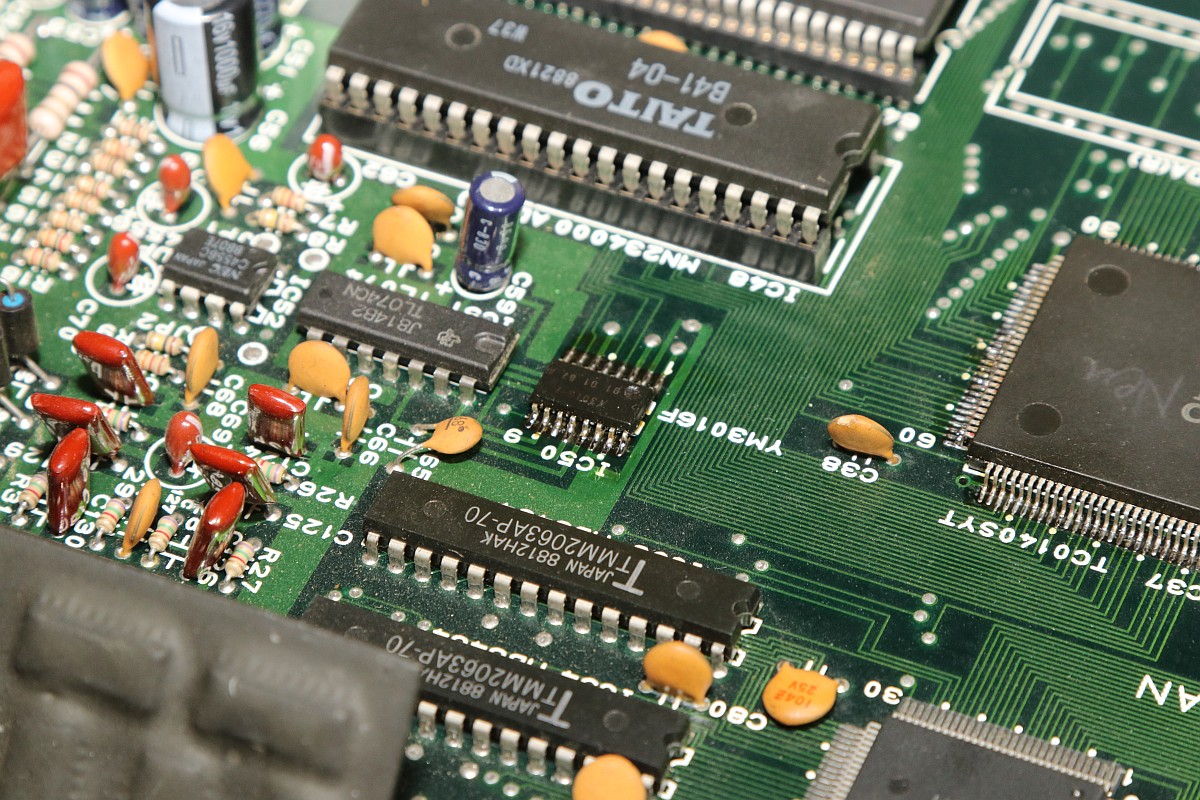

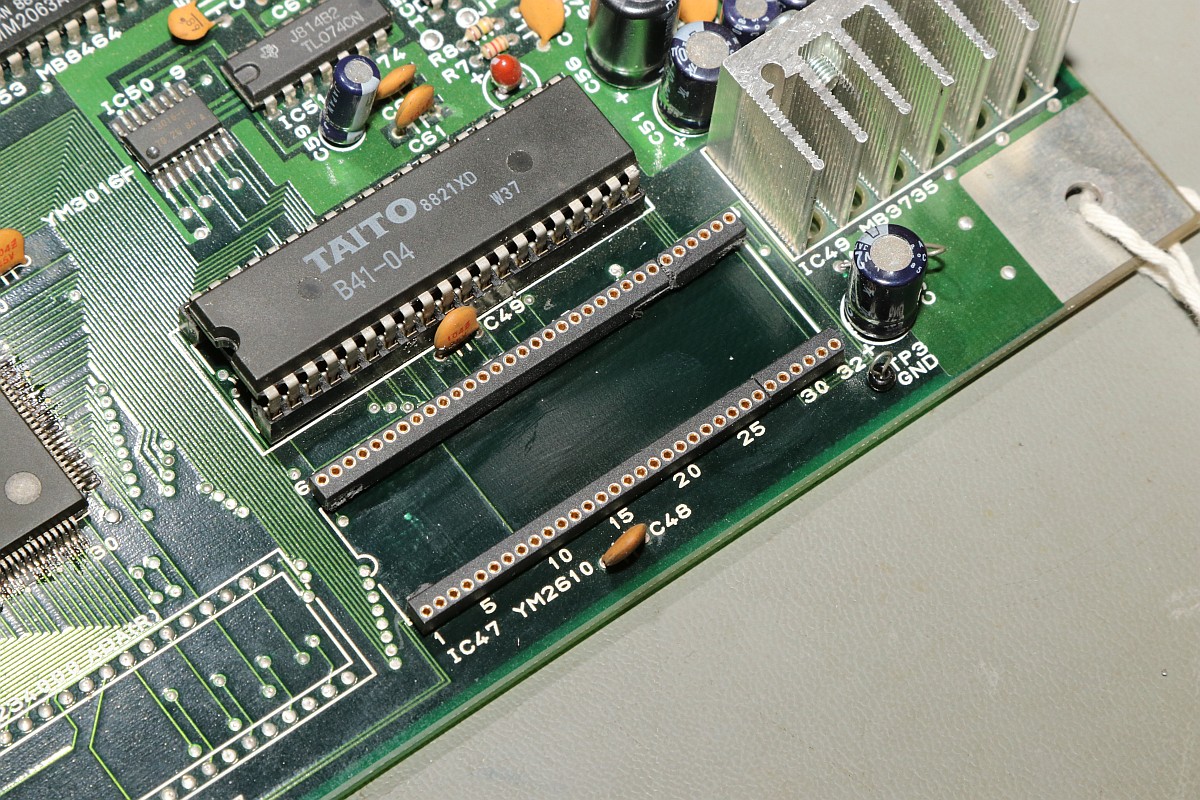

Sockel in diesem Pinabstand sind sehr schwer zu beschaffen. Natürlich habe ich sowas da. Upps... falsche Größe.

Egal. Was nicht passt, wird passend gemacht! ;-)

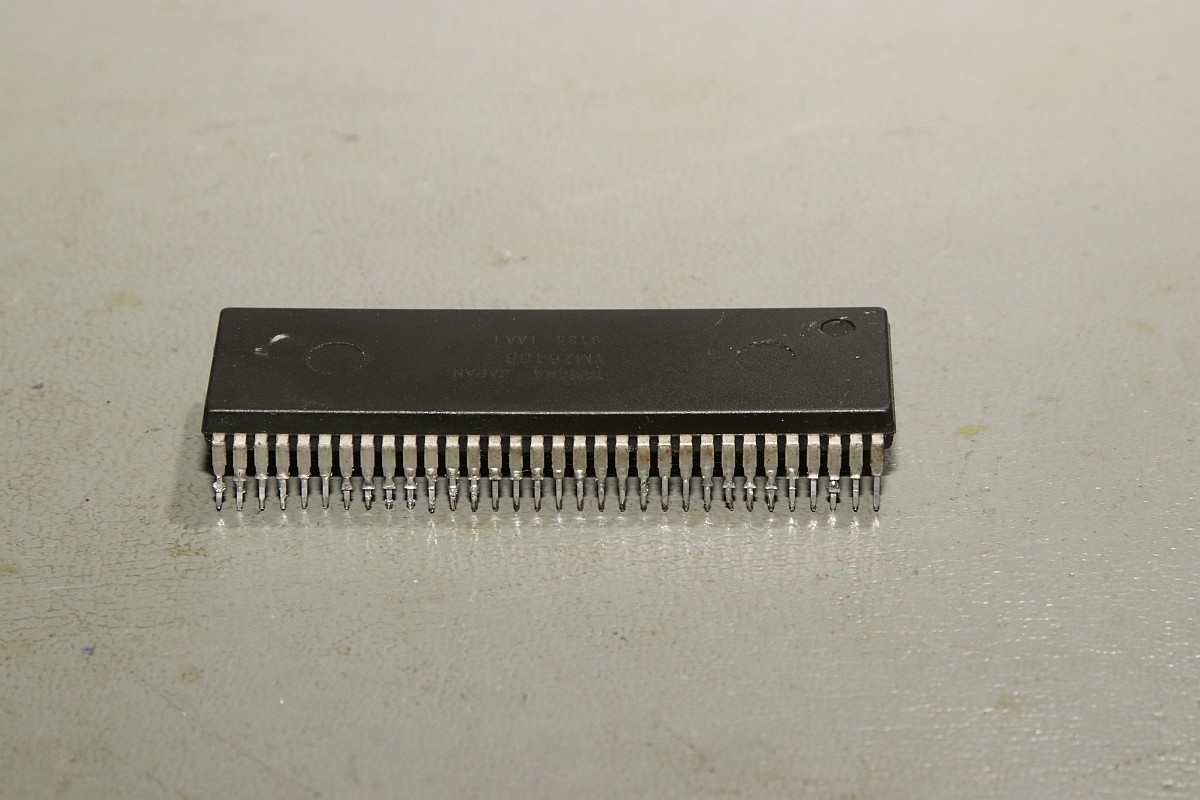

Der Custom-Spender dient auch als Soundchipspender - wenn man nicht auf das Platinenmaterial achten muss, dann fällt das Auslöten leichter. Einfach volle Kanne Heißluftfön und nach wenigen Minuten liegt das Spenderorgan auf dem Tisch.

Jetzt noch putzen...

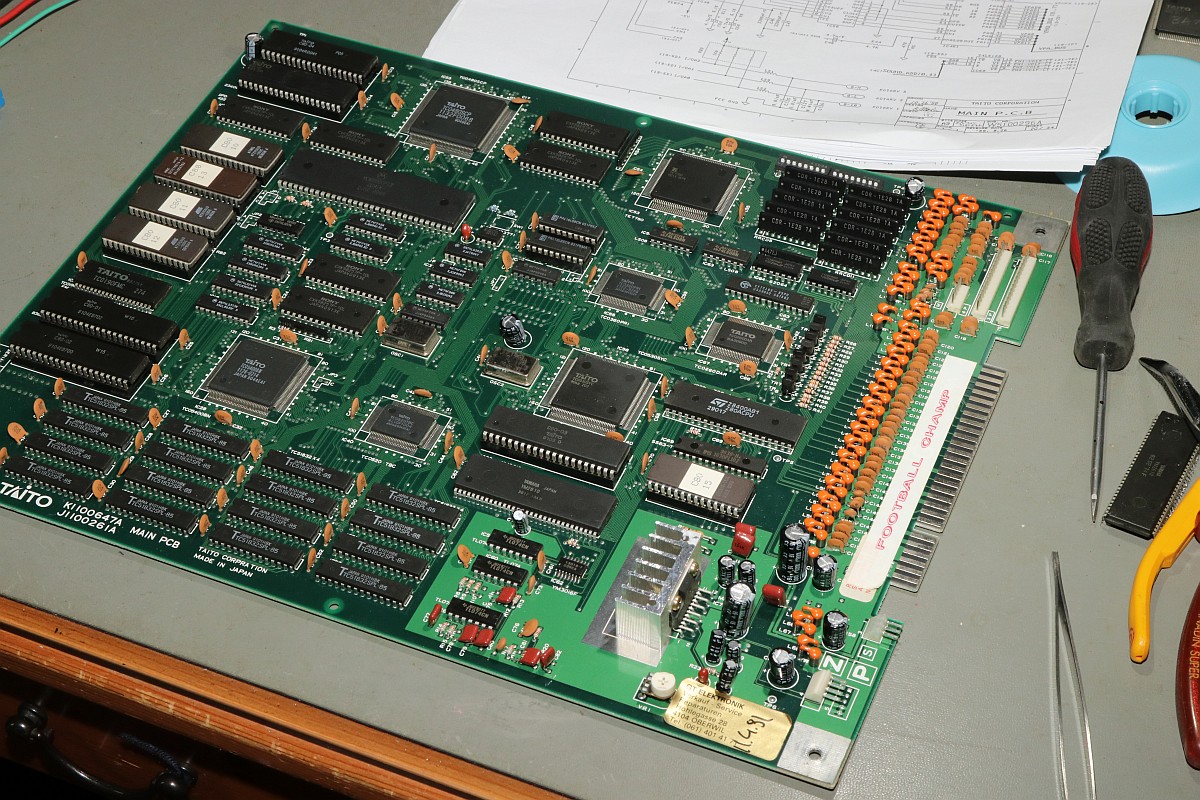

... und es ändert sich genau nichts. Mist. Zur Probe schlachte ich noch ein Fußballspiel - man weiß ja nie, in welchem Zustand sich solche Organspender befinden.

Aber auch dieser Soundchip sagt keinen Ton. daran lag es wohl auch nicht. Trotz munterer Aktion auf allen messbaren Kanälen kommt aus dem Yamaha nichts raus. Ich bin mittlerweile ratlos und breche die Reparatur nach mindestens 6 Stunden Arbeit erfolglos ab. So kann es halt auch mal gehen in diesem Gewerbe.

{Never give up! Never surrender!} Ich wäre nicht ich, wenn ich tatsächlich aufgeben würde! Jetzt, nachdem wieder Aktion auf dem ROM ist, gehe ich die komplette Soundkette durch - Spenderboards habe ich ja jetzt genug. Als Erstes ist der D/A-Wandler dran:

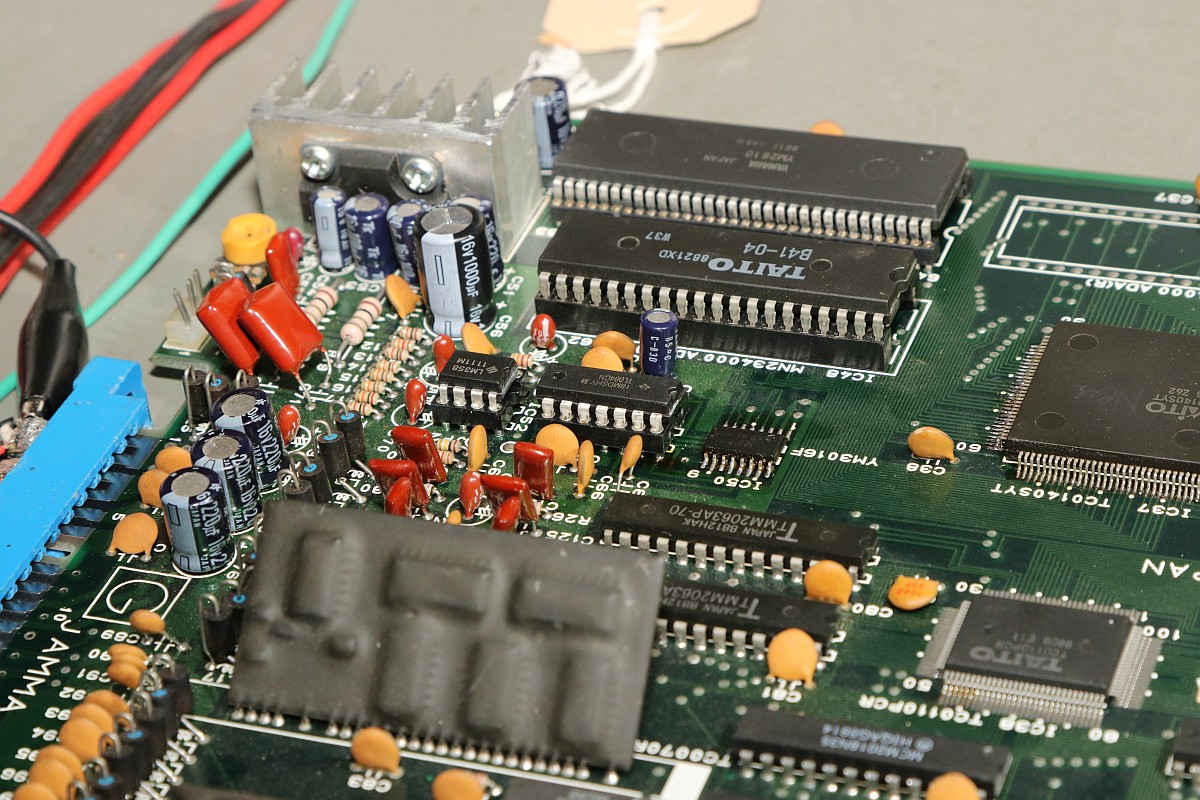

Danach haben wir ein Audiosignal am Ausgang - doch die nachfolgenden Operationsverstärker bleiben stumm...

Erst nachdem ich beide OP-AMPs getauscht hatte, kam der Sound astrein bist zum Leistungsverstärker - ich frage mich, wie das wohl kaputt gegangen sein mag... Immerhin war das Sample-ROM MN234000 einwandfrei lesbar und in Ordnung - es lässt sich als 27C400 auslesen!

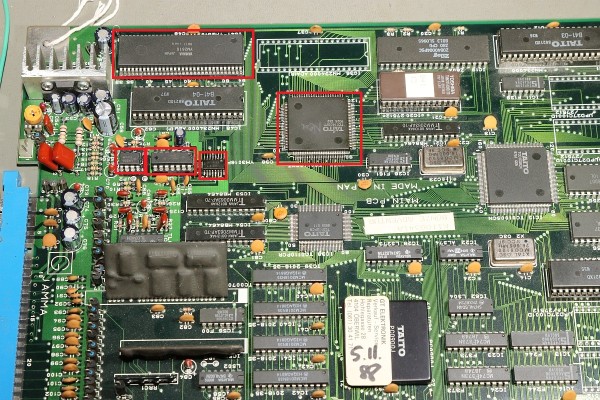

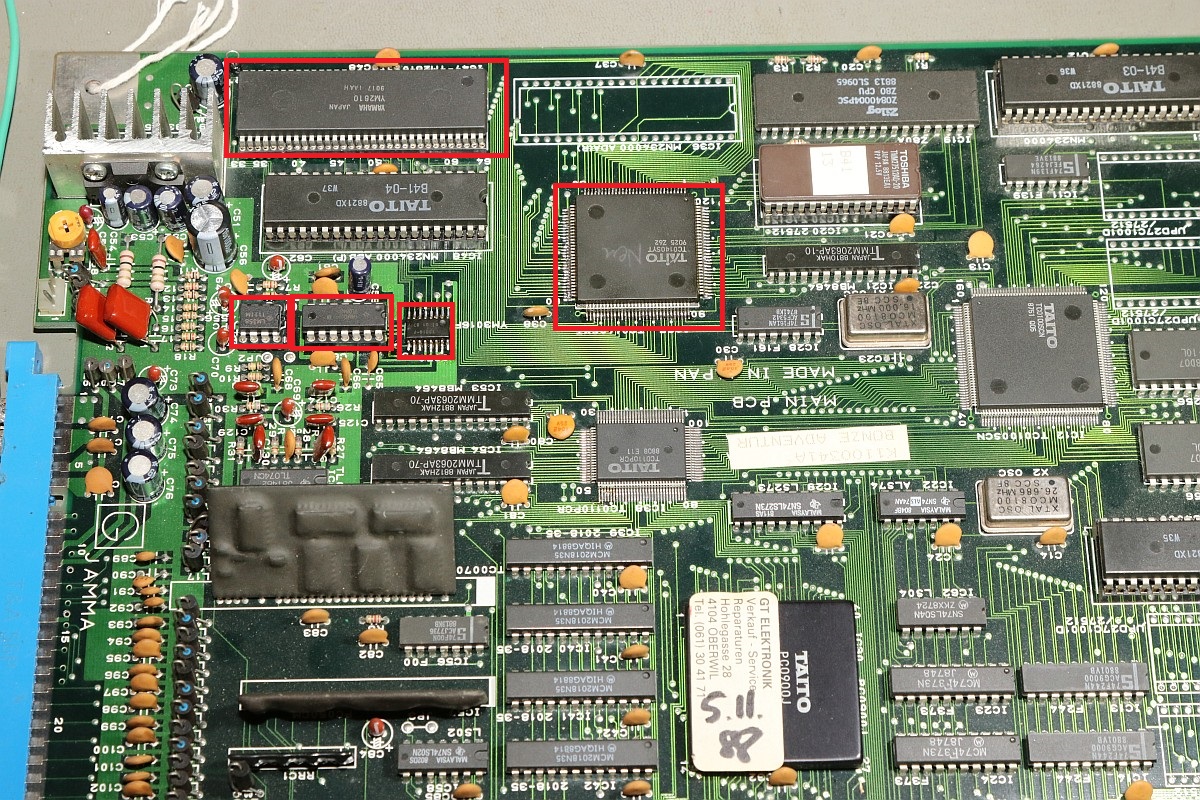

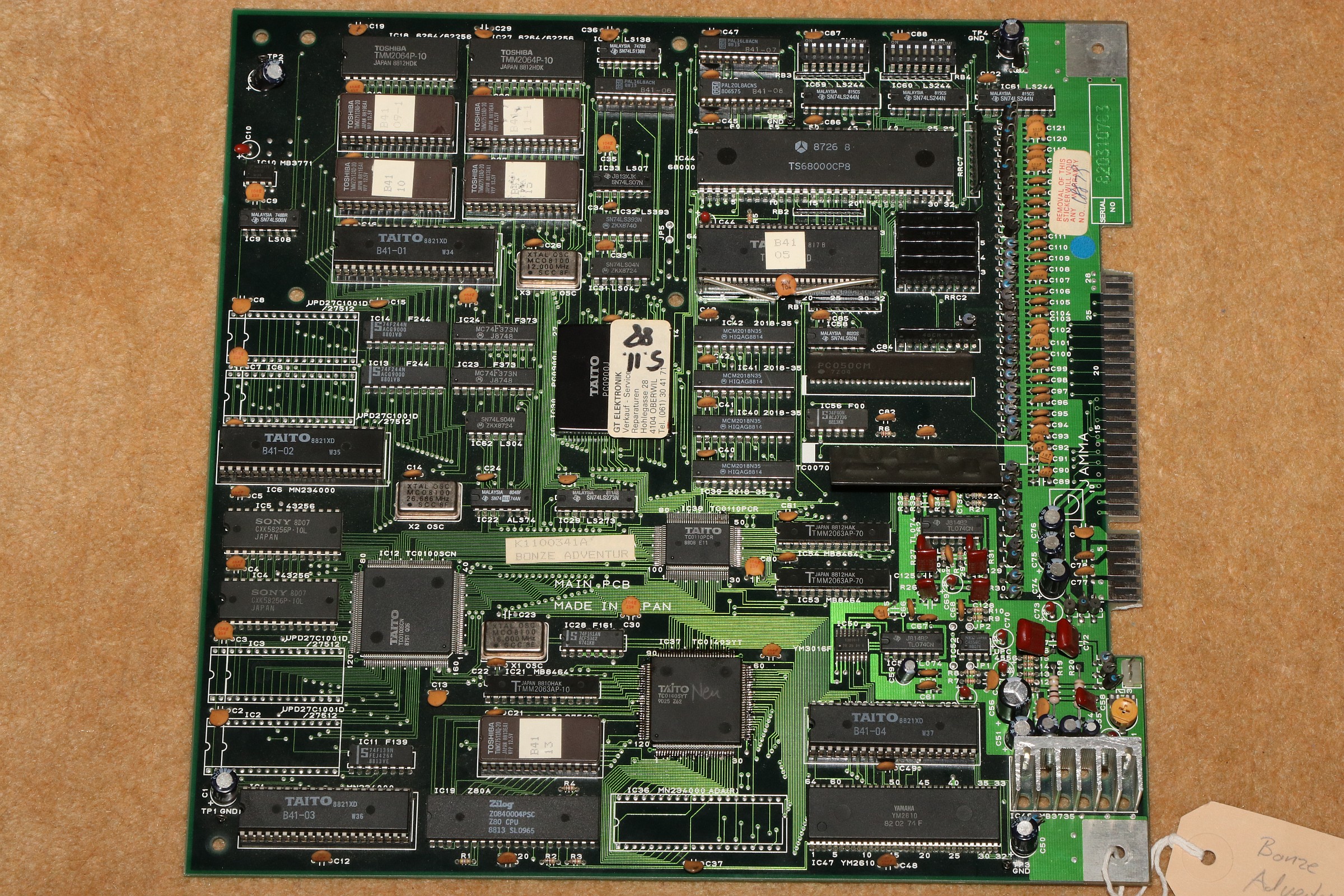

Oben habe ich mal die getauschten Bauteile markiert - viel Arbeit für etwas Ton...
