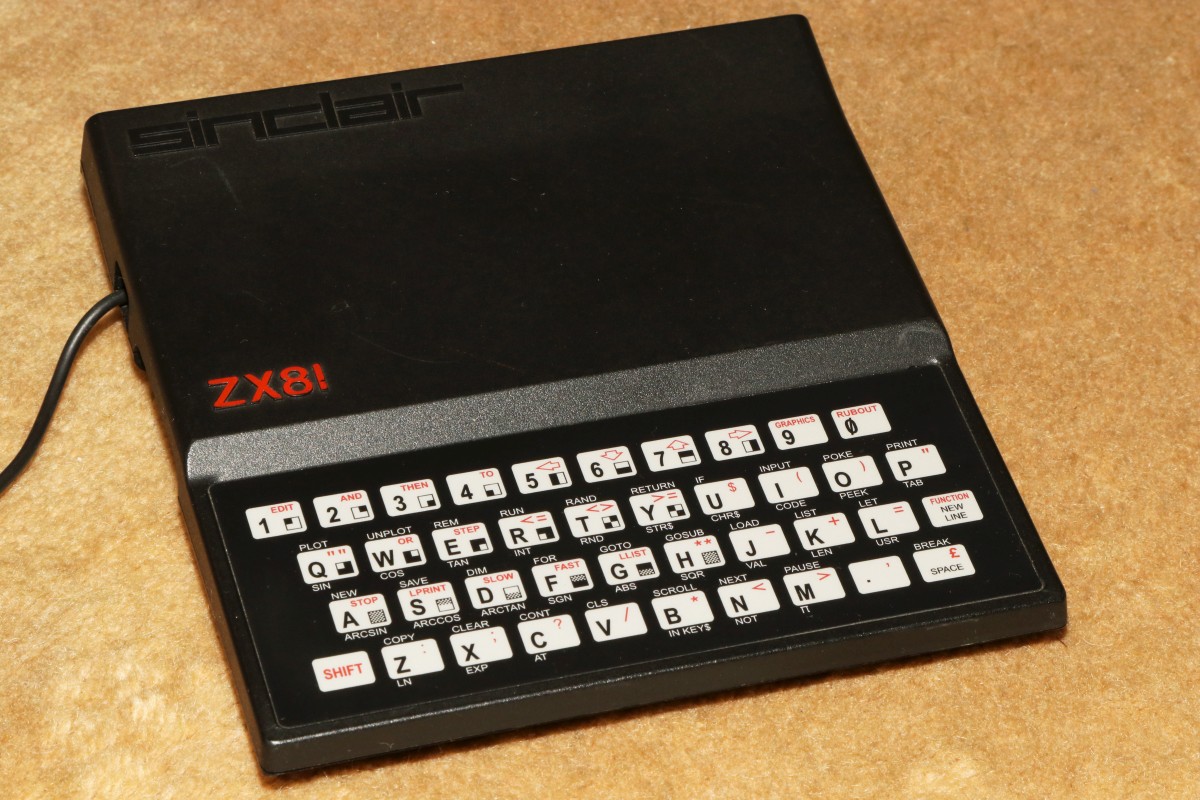

{Sinclair ZX-81} Wir schreiben das Jahr 1982 und ich fahre extra nach München, um dort einen Bausatz eines ZX-81 zum selber zusammenlöten zu erstehen. Der Spaß hat mich damals 150 DM Taschengeld und verständnislose Kommentare meiner Eltern gekostet. Wenn die geahnt hätten, dass dieser Plastikkrempel einmal meine berufliche Laufbahn mit begründen würde...

Sinclair ZX81

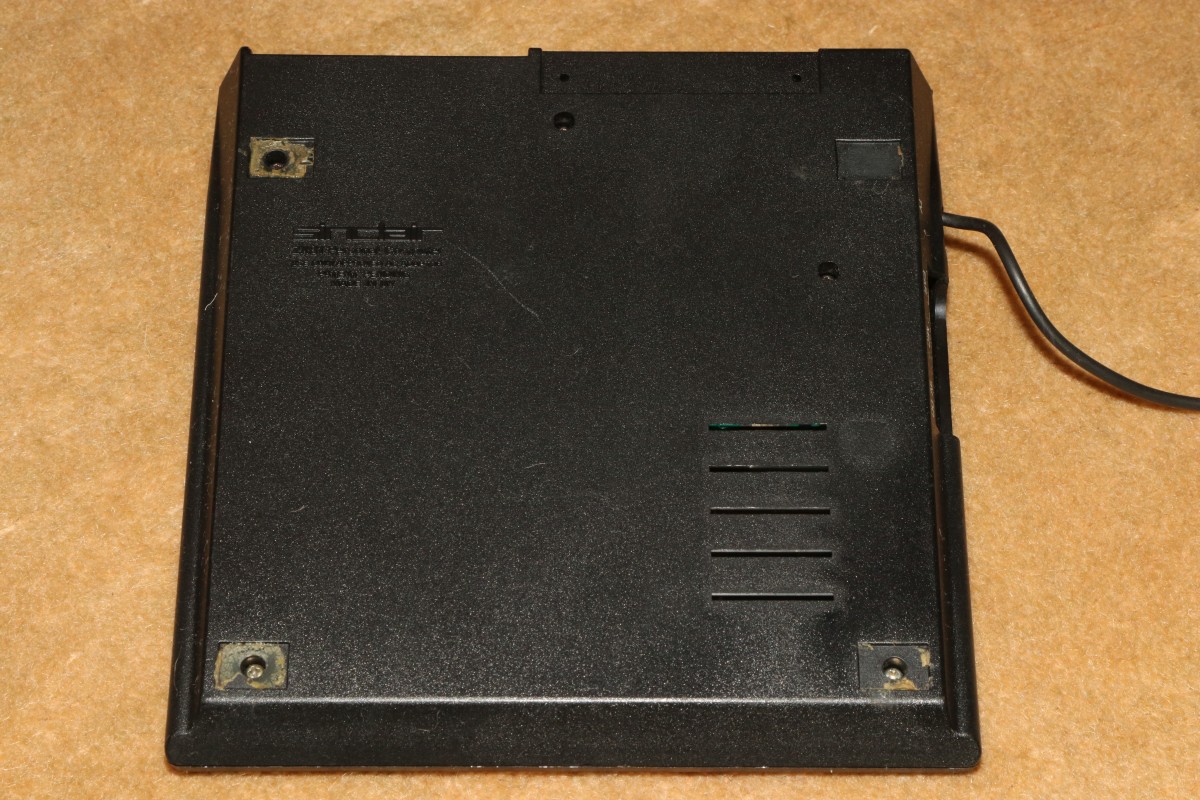

Die Unterseite ist schmucklos - bleibt nur zu erwähnen, dass sich die Befestigungsschrauben unter den Gummipuffern befinden. Nach dem ersten Aufschrauben gehen diese Teile meist verloren.

Sinclair ZX81

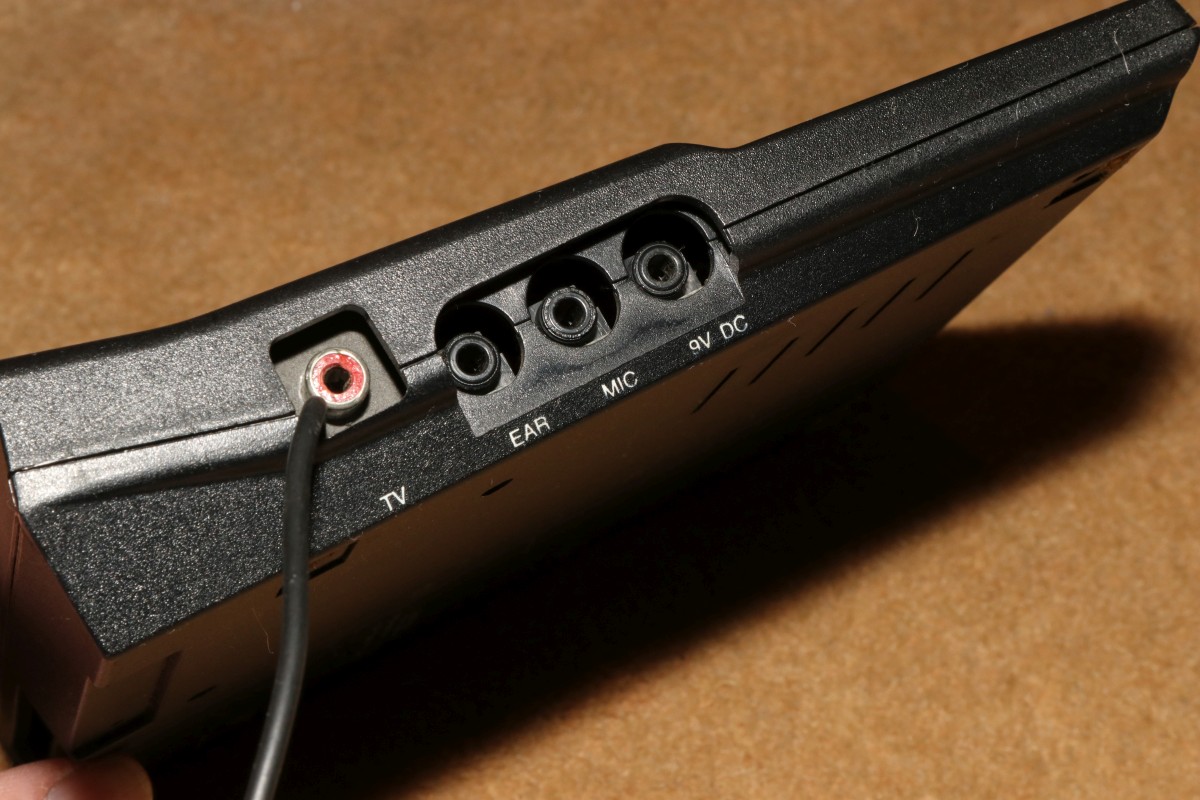

Die Konnektivität des Rechenkünstlers ist etwas überschaubar: TV-Buchse (hier mit Kabel als Video-Signal zusätzlich herausgeführt), Cassettenrecorderempfang und Wiedergabe.

Sinclair ZX81

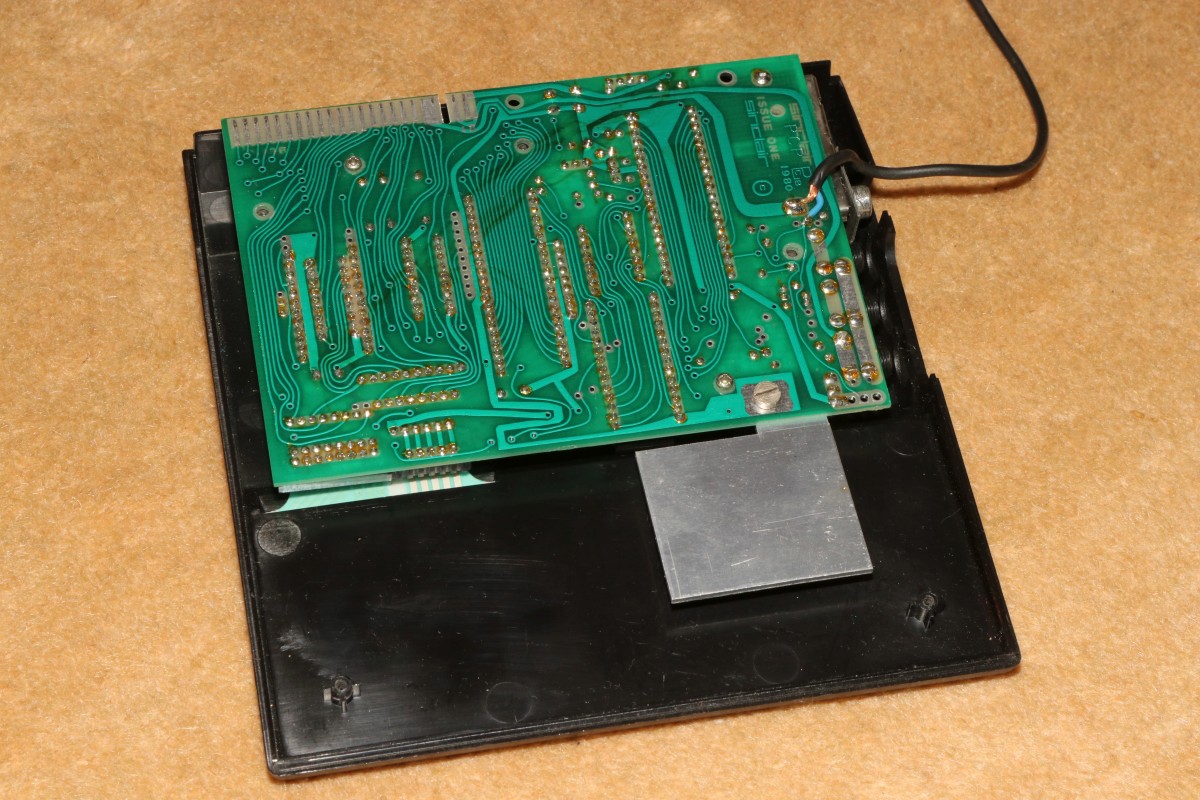

Im Inneren verbirgt sich genial wenig. Das imposante Teil aus Blech ist der Kühlkörper für den leistungsmäßig total unterdimensionierten 7805 Spannungsregler. Die Devise hieß halt damals: so billig wie möglich.

Sinclair ZX81

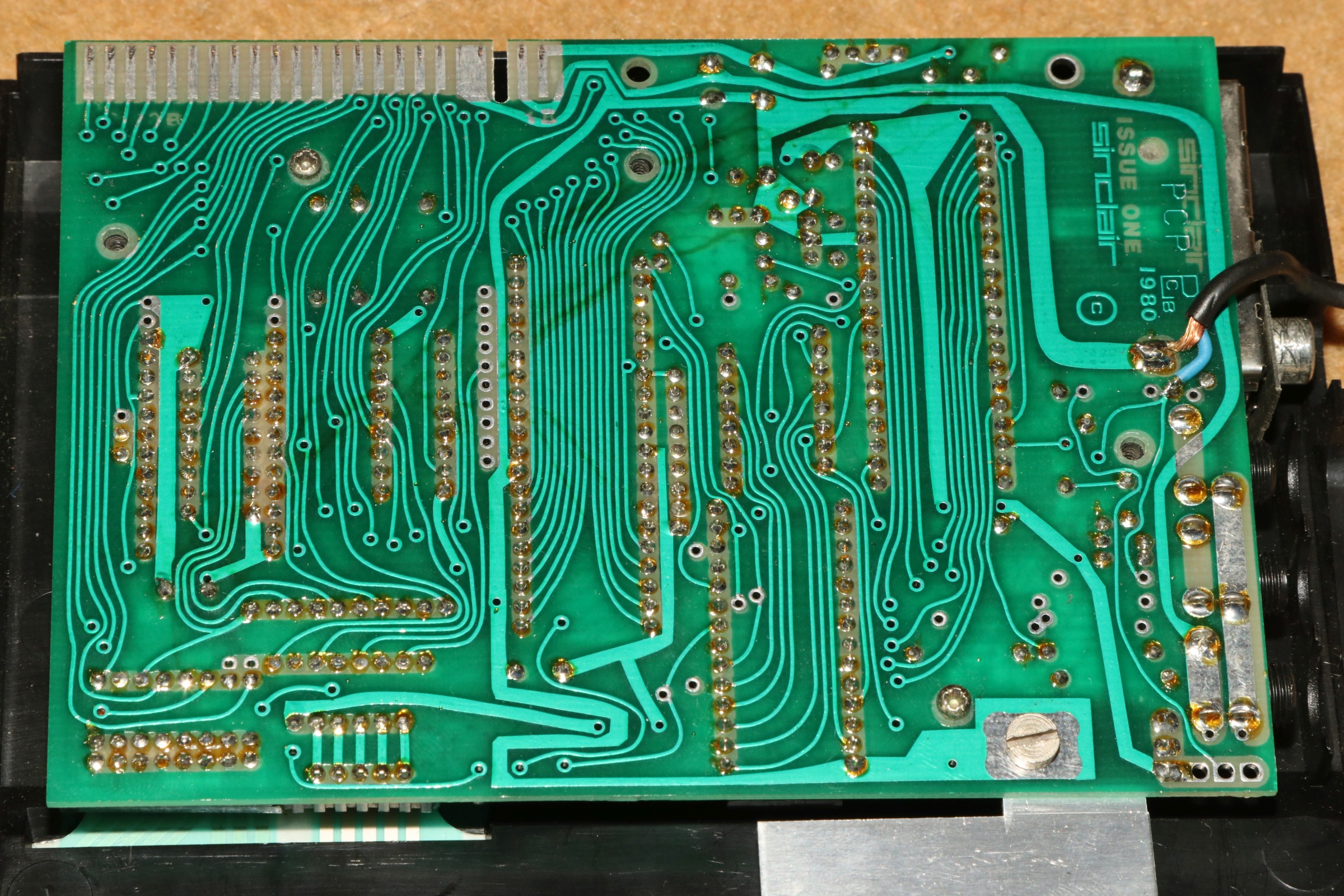

Die Platinenunterseite als hochauflösendes Foto:

Sinclair ZX81

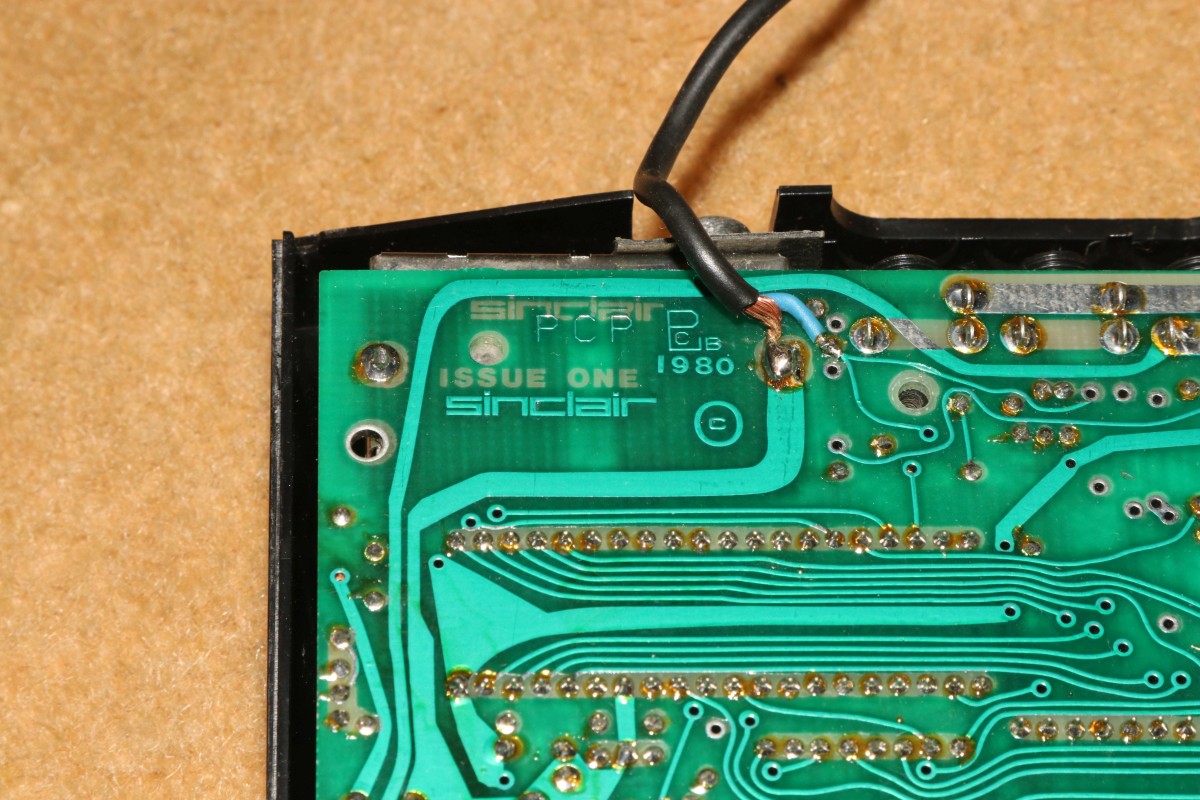

Issue one... Issue heißt in der Übersetzung "Ausgabe"... aber auch "Problem". Ob uns das was sagen wollte?

Sinclair ZX81

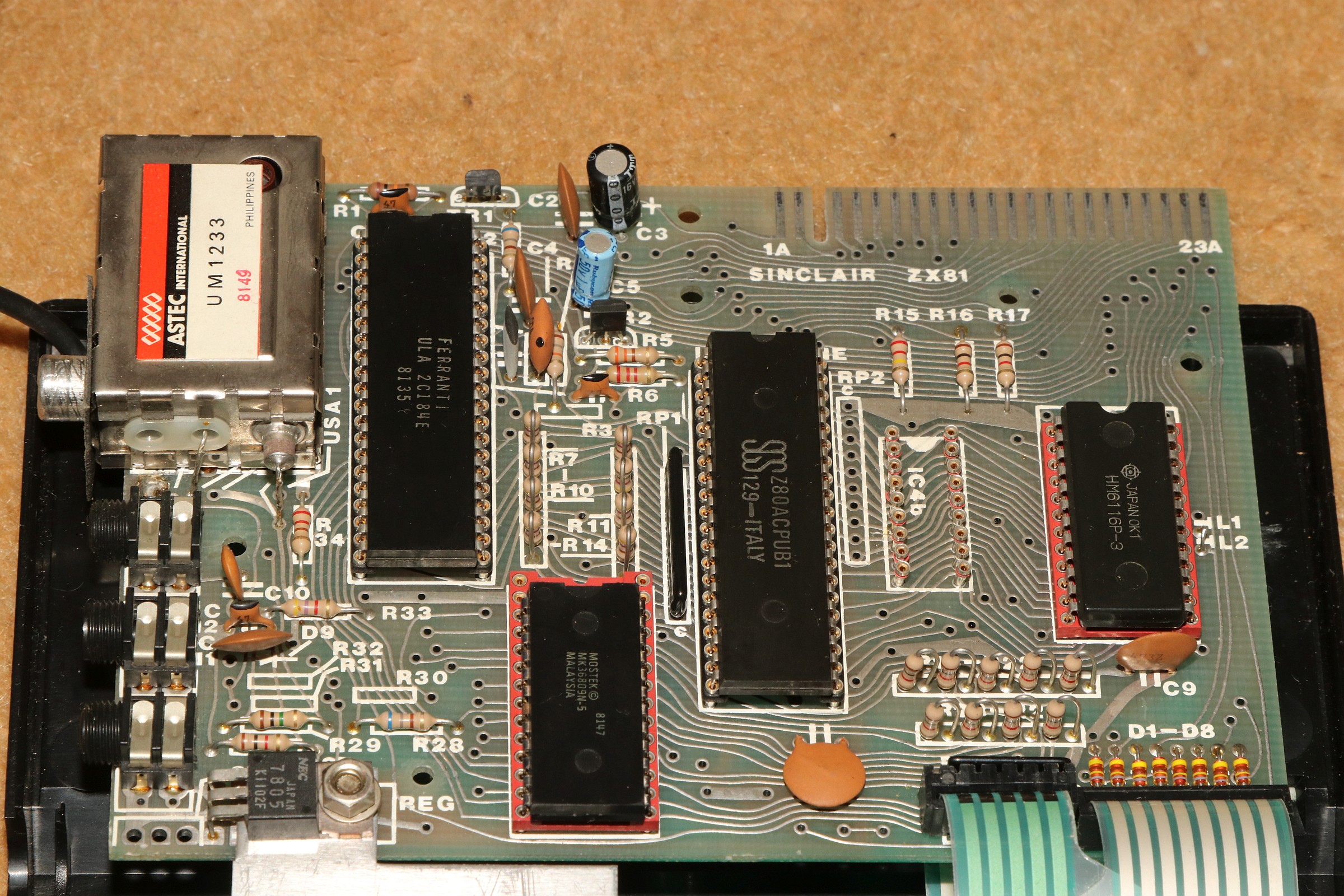

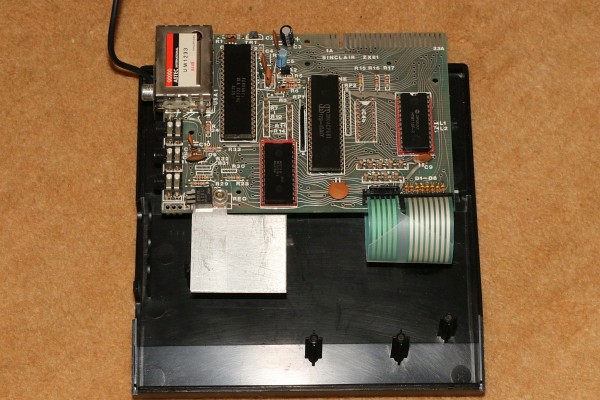

Die Oberseite der Platine ist schon interessanter. Sie hängt an den flexiblen Leiterbahnen der unsäglichen Folientastatur. Die Tastatur... kein Druckpunkt, keine Rückmeldung. Und wer viel mit dem ZX gebastelt hat, musste schnell feststellen, dass die Folie brüchig wurde und sich nicht löten ließ. Gottseidank gibt es auch heute noch Ersatzfolien.

Sinclair ZX81

Die Platine in hochauflösender Darstellung! Links im Blechkasten der damals übliche TV-Modulator - wer hatte schon Monitore? Fernseher hatte jeder! Daneben die ULA (Uncommited Logic Array) - eine Spezialanfertigung für den ZX81 (später auch ähnlich für den Spectrum). Die ULA ersetzt alle TTL-Bausteine auf dem ZX80. Der kurze Baustein unten ist das Programm-ROM, weiter rechts die Z80-CPU und ganz rechts fette 2kByte RAM.

Sinclair ZX81

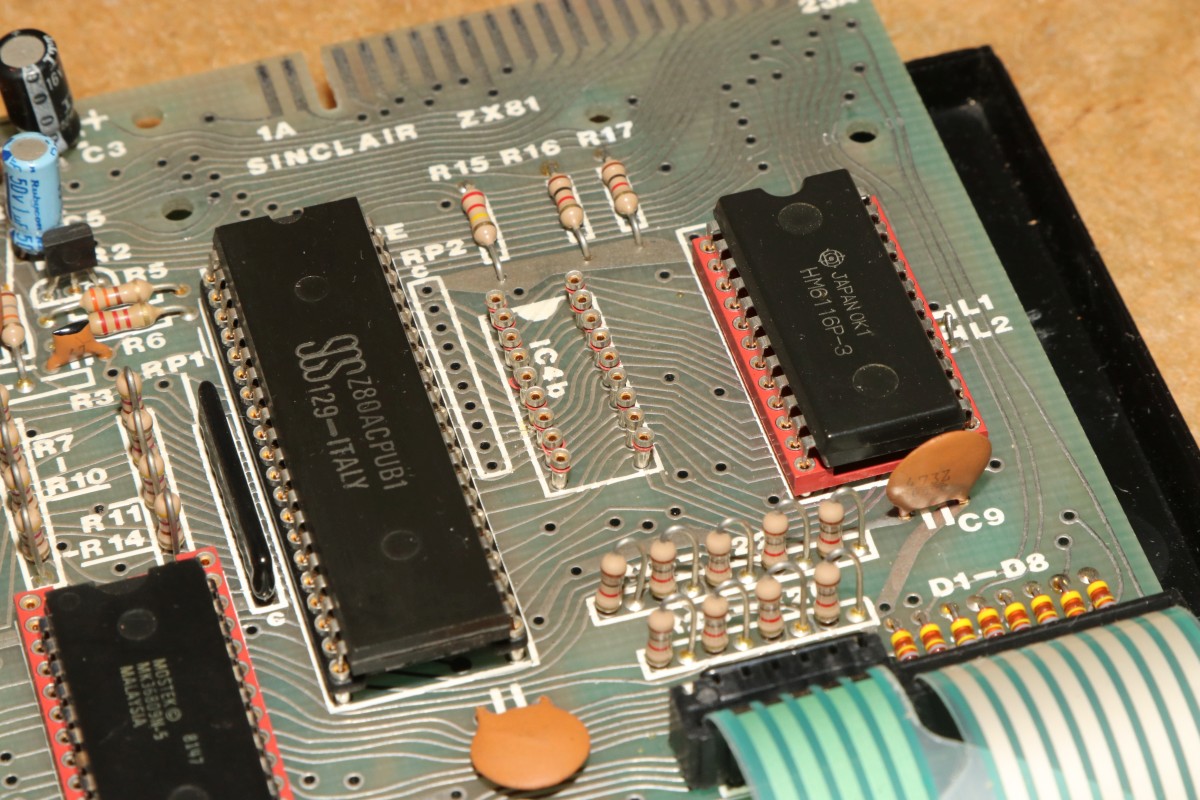

Der leere Sockel ist eigentlich für einen 2114, der zweite 2114 liegt unterhalb des 6116 RAMs - damit hatte man im Grundausbau nur 1kByte zur Verfügung. Diese Modell ist also quasi massiv "up-ge-graded".

Sinclair ZX81

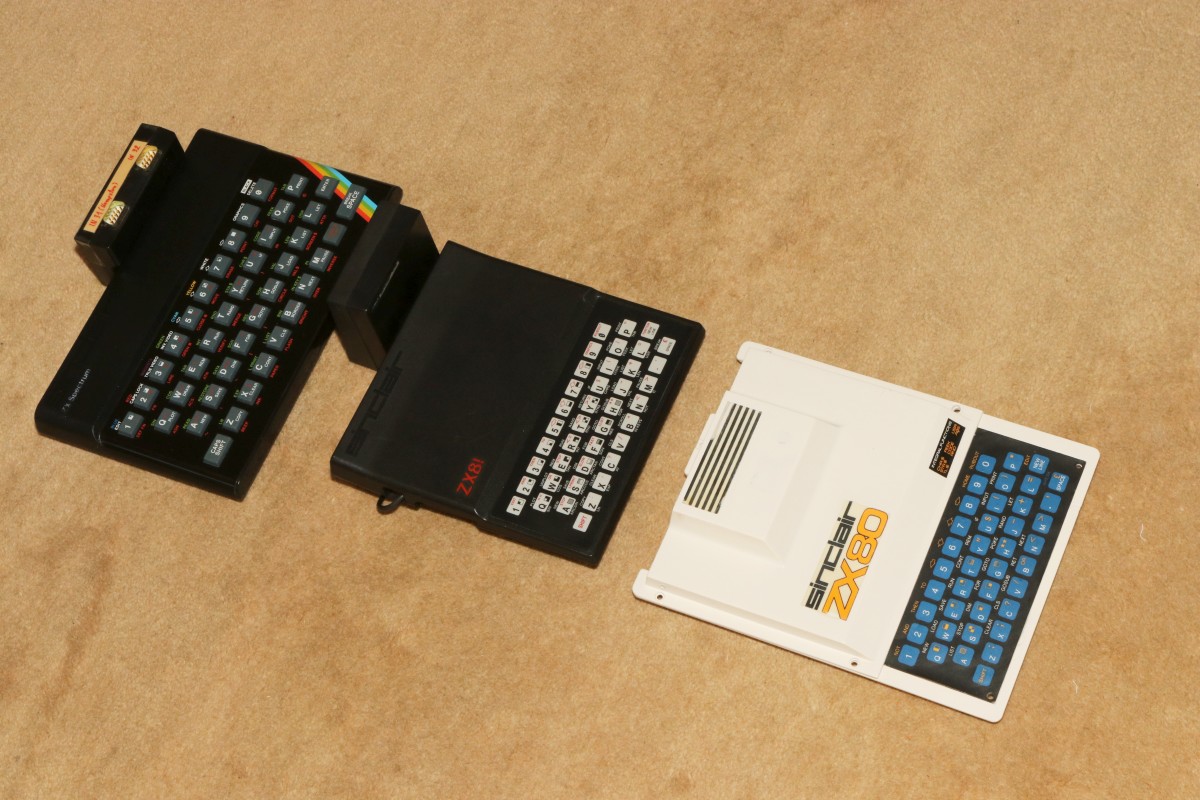

Die Evolutionsreihe der 8-Bit Sinclair Homecomputer... ZX80, ZX81, Spectrum.
