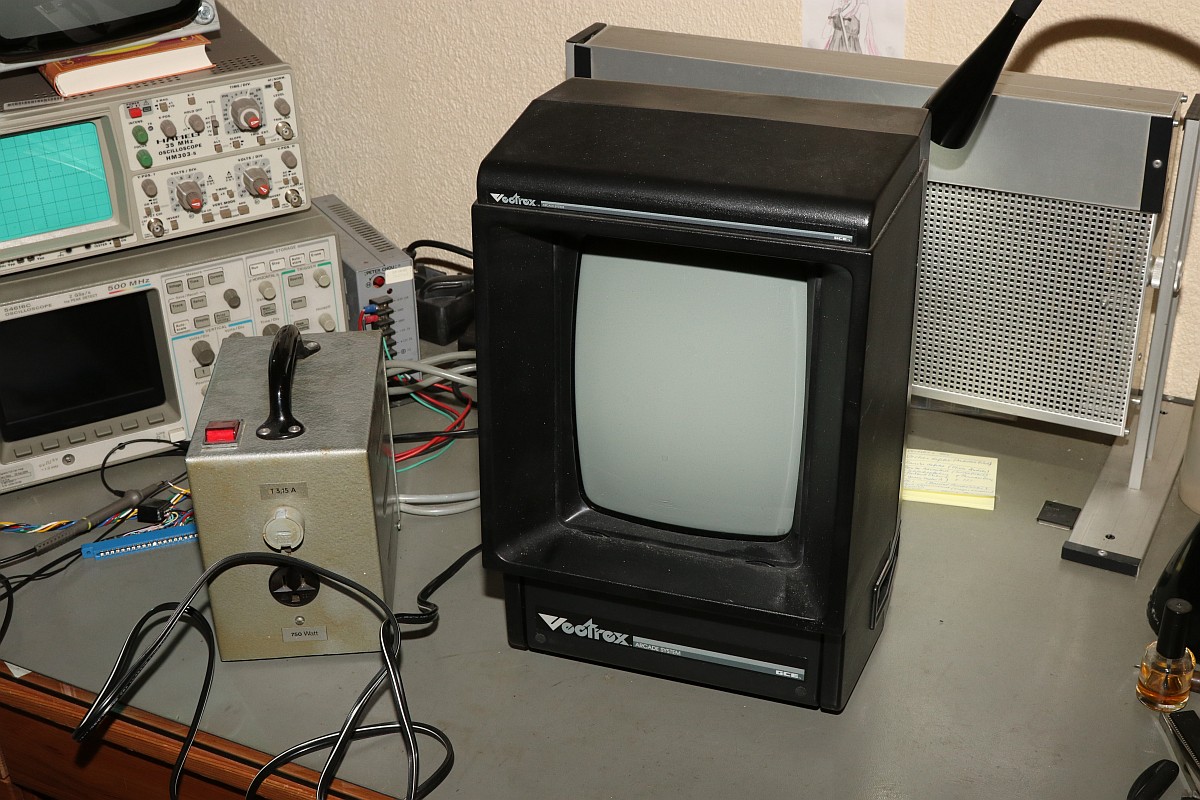

{110V Vectrex} Und wenn man denkt, beim Thema Vectrex könnte man nichts Neues entdecken, dann stellt einem jemand eine USA-Vectrex auf den Tisch.

Vectrex

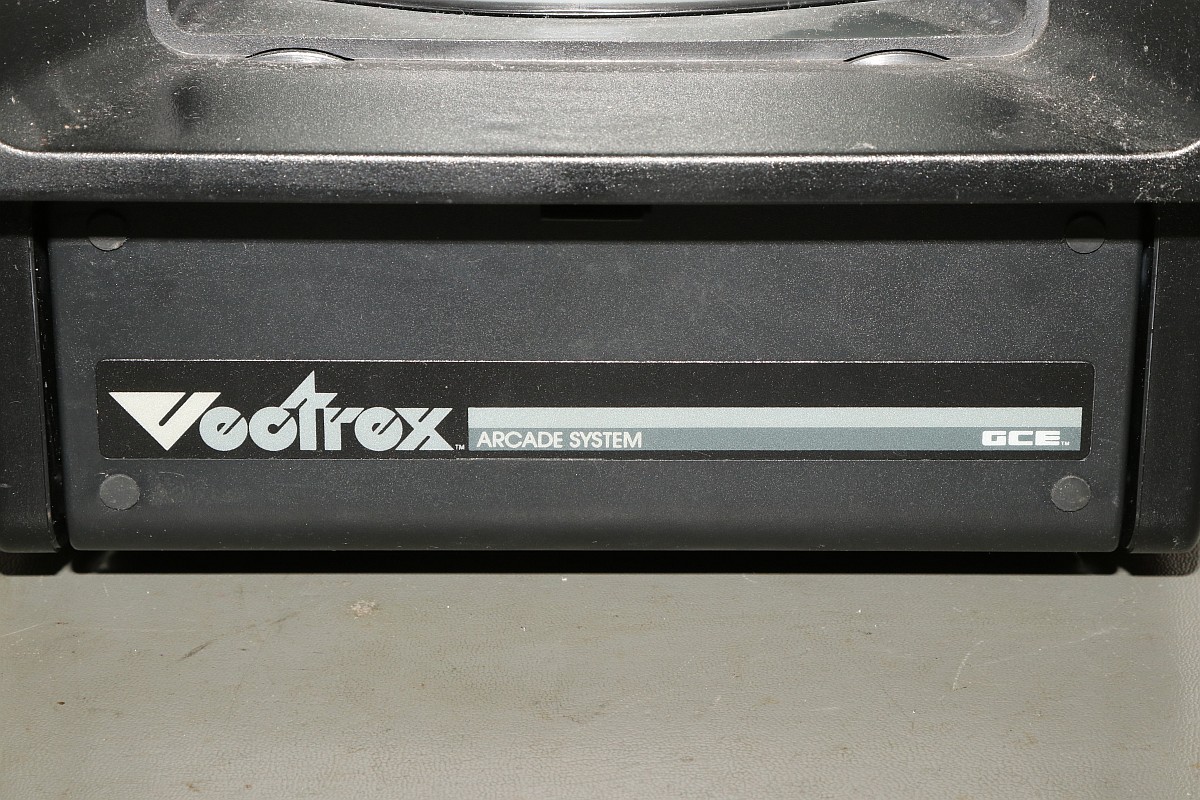

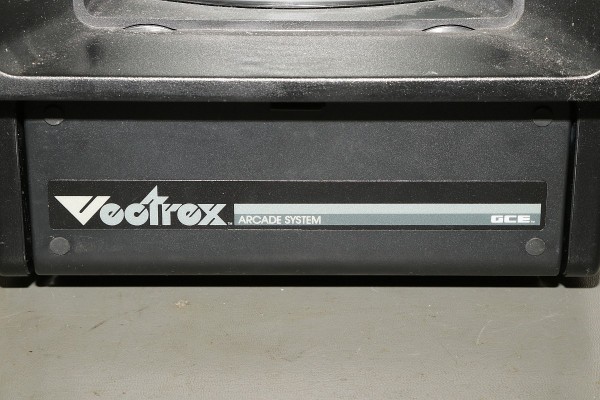

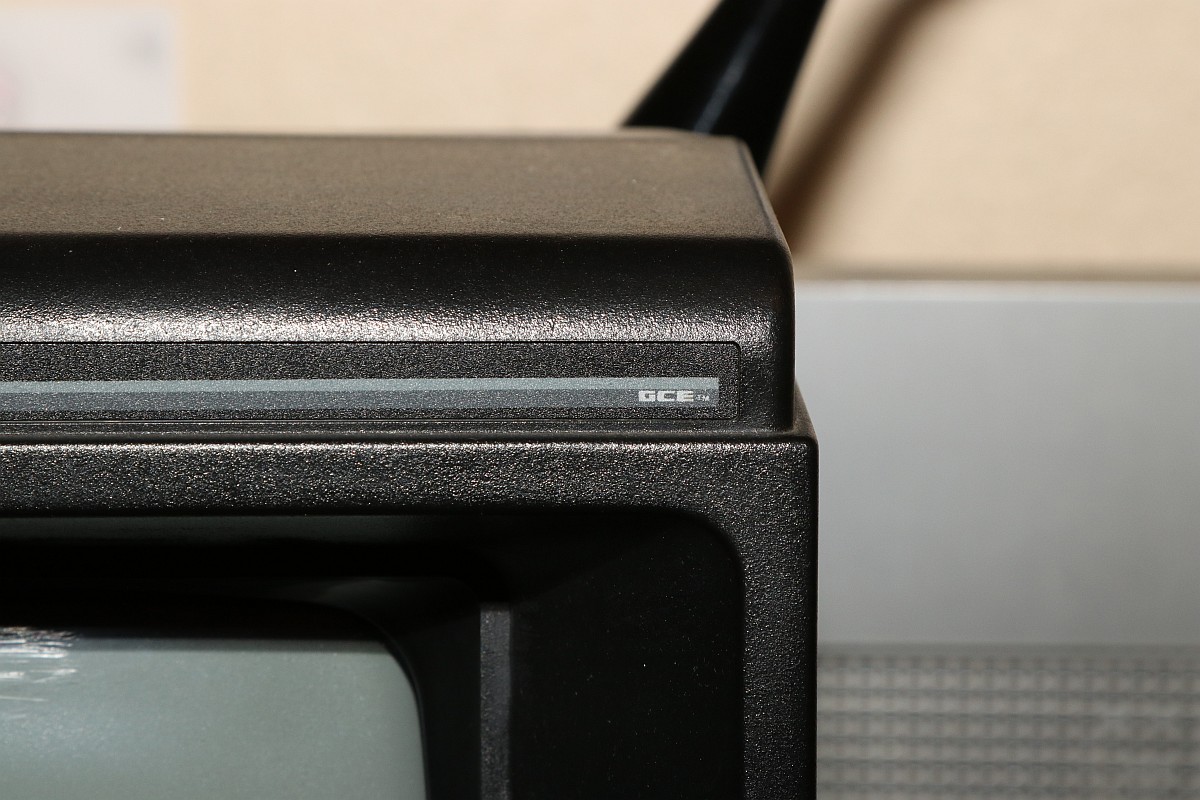

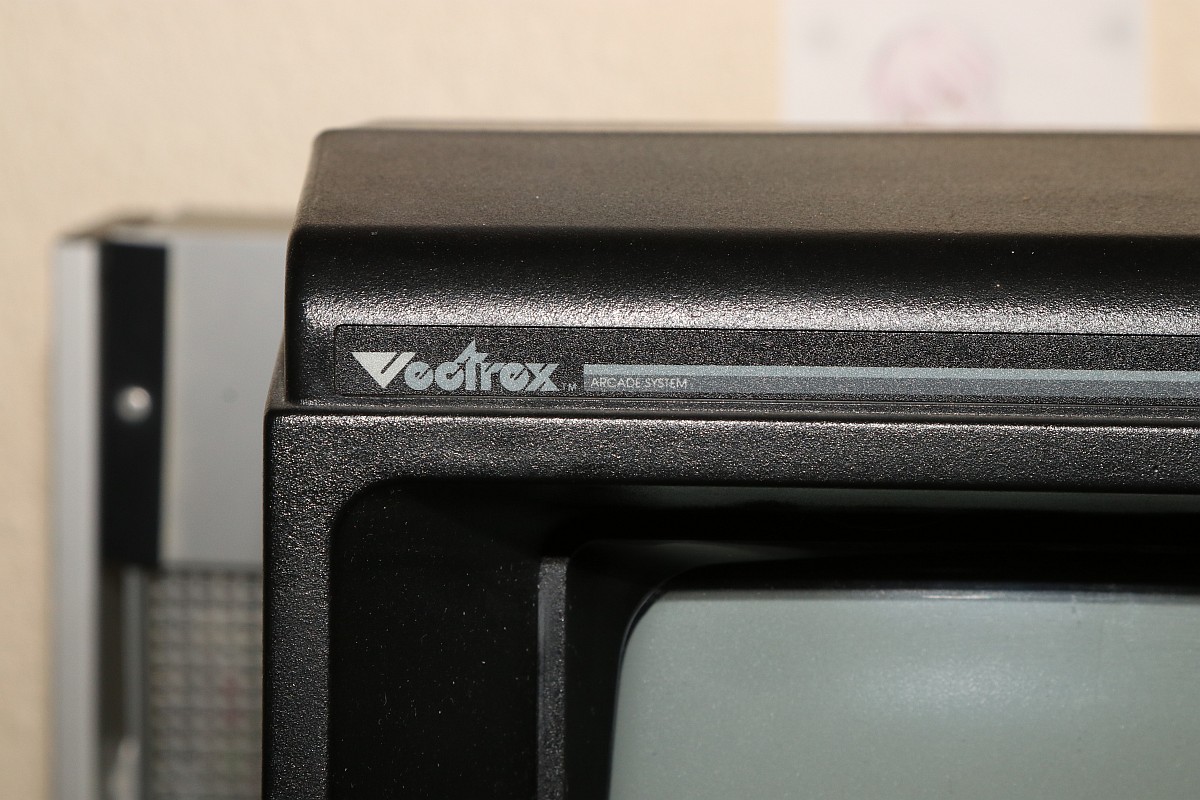

Logos und Beschriftungen sind konsequent anders:

Vectrex

Vectrex

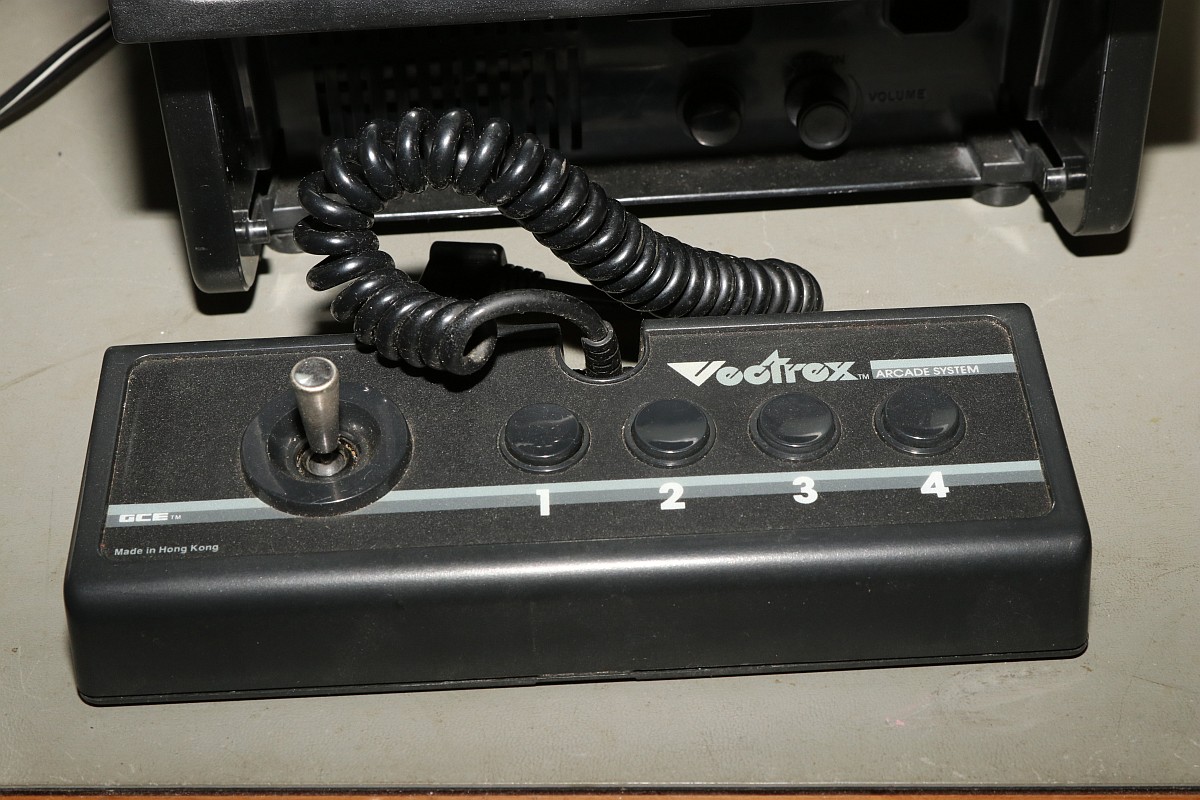

Auch auf dem Controller:

Vectrex

Vectrex

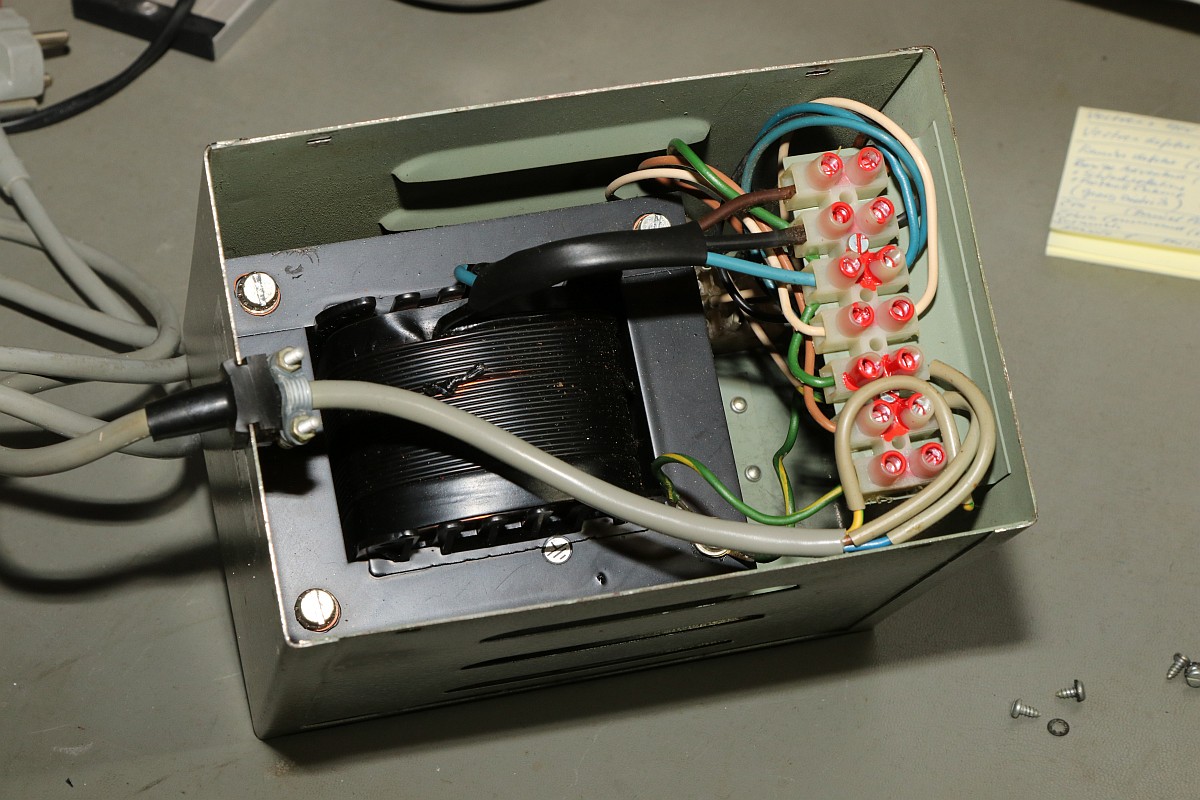

Der 110V Trenntrafo ist so fett, der könnte vermutlich 10 Vectrexen parallel betreiben...

Vectrex

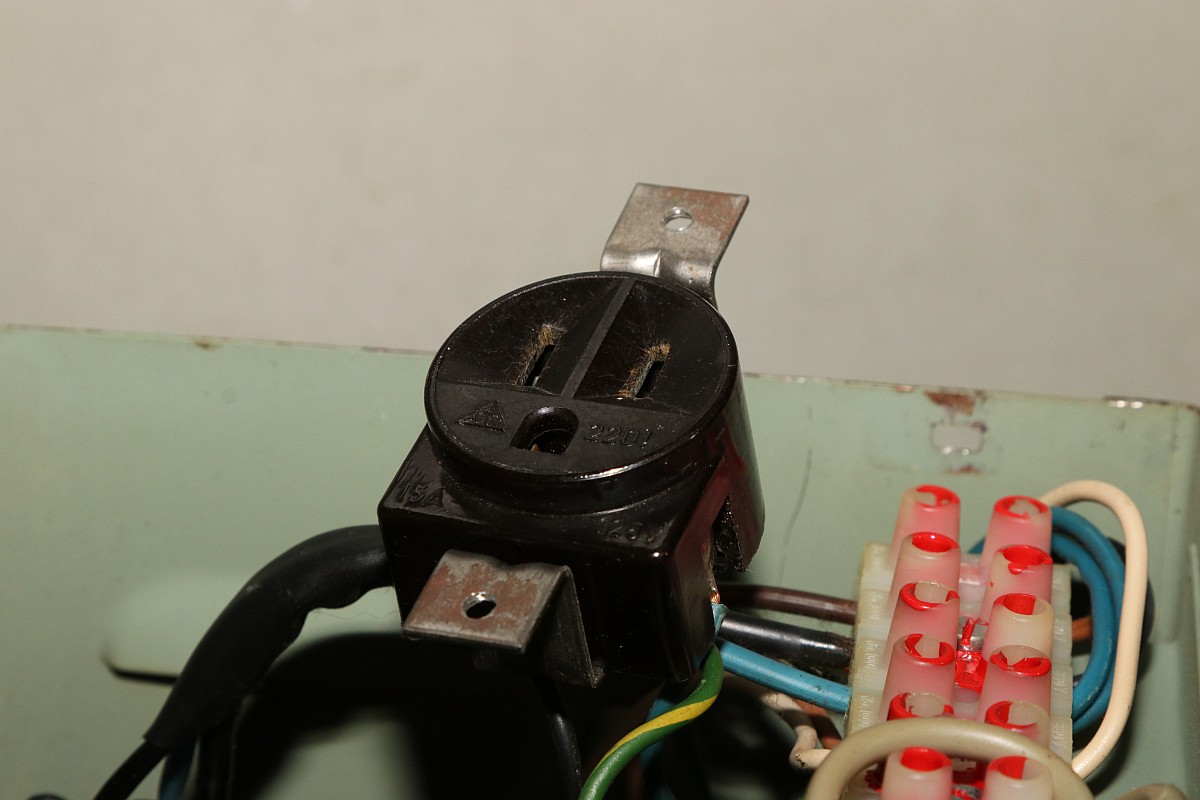

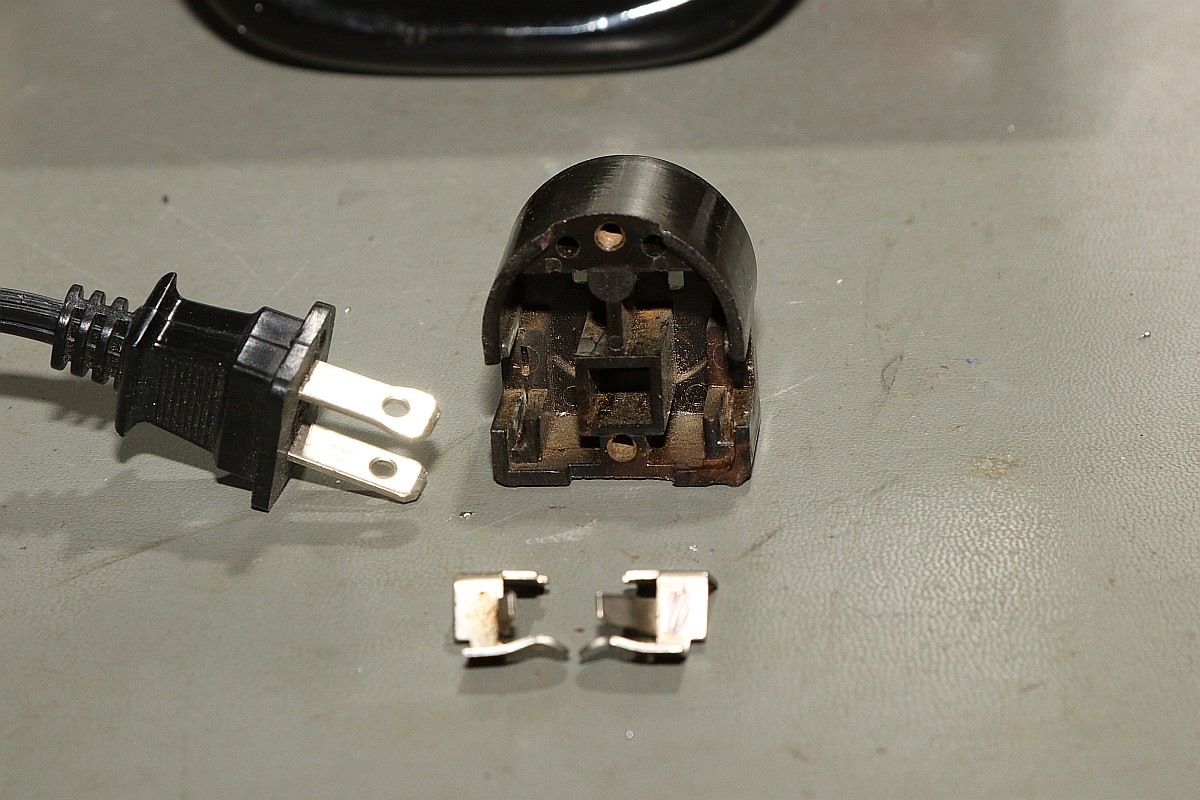

Dafür ist die Steckdose kaputt...

Vectrex

Das bekommt man halbprovisorisch hingebogen.

Vectrex

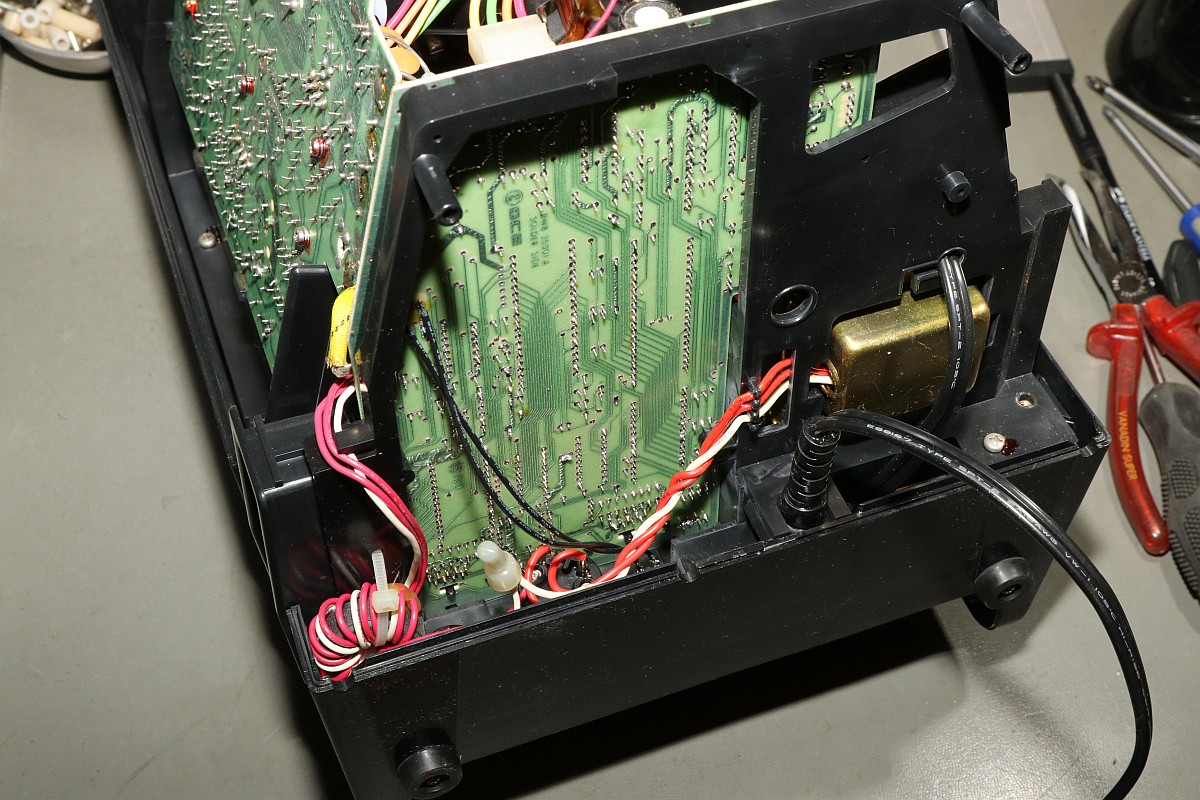

Kommen wir nun zum Hauptdarsteller. Das Gerät tut einfach nichts, ob es wohl wieder mal am Schalter liegt?

Vectrex

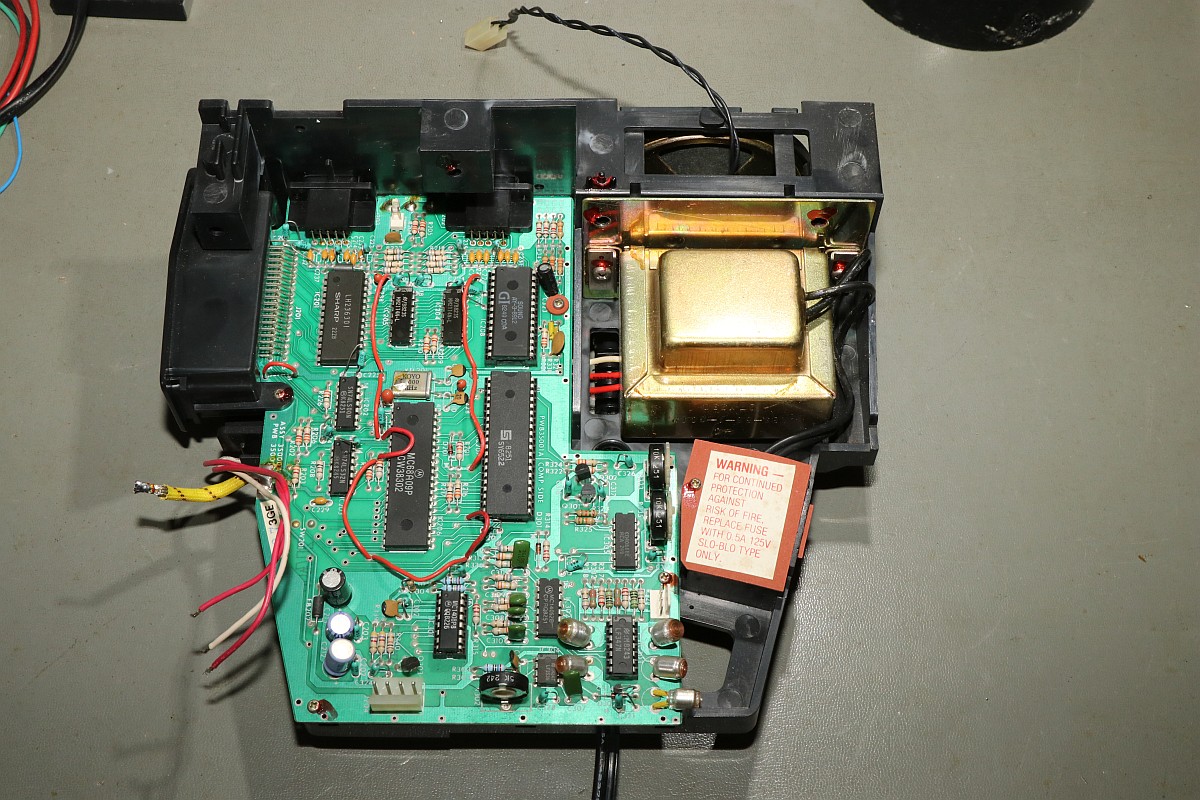

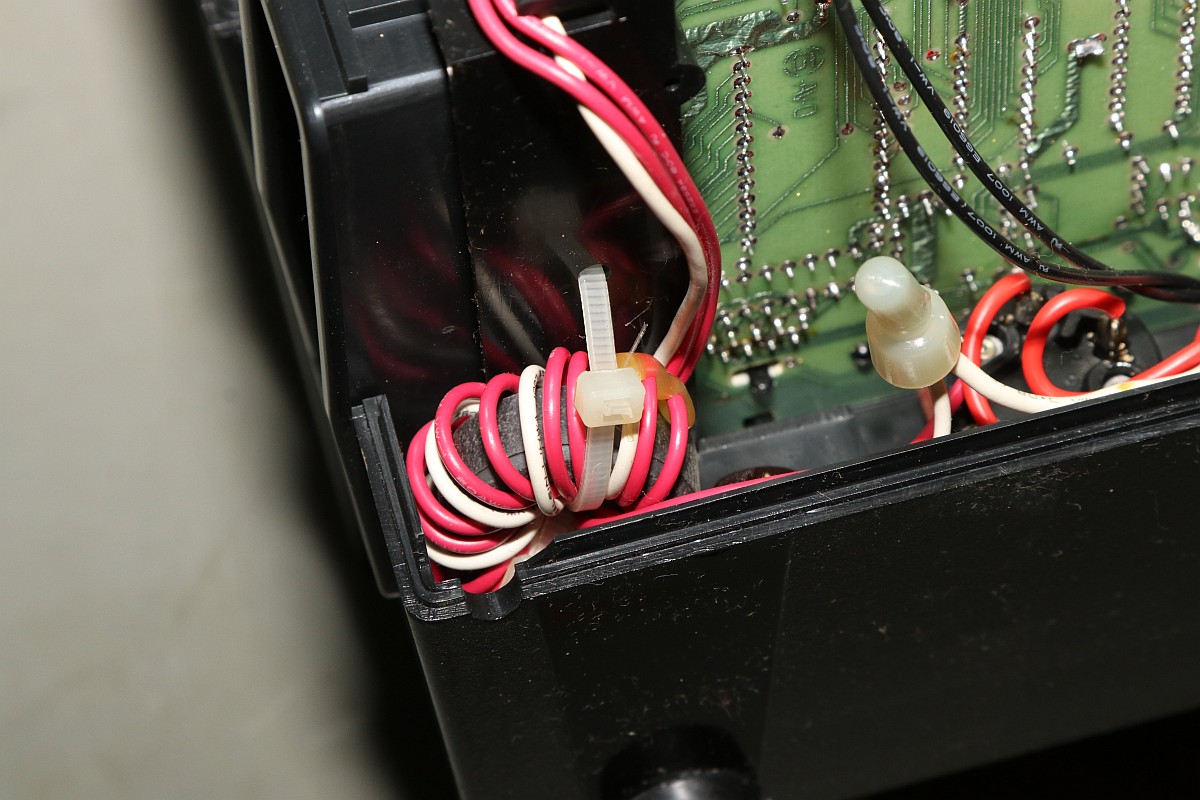

Interessant - da hat man wohl angefangen, sich Gedanken über die EMV zu machen und nachträglich einen Ring-Ferrit spendiert. Und schade, der Schalter funktioniert einwandfrei.

Vectrex

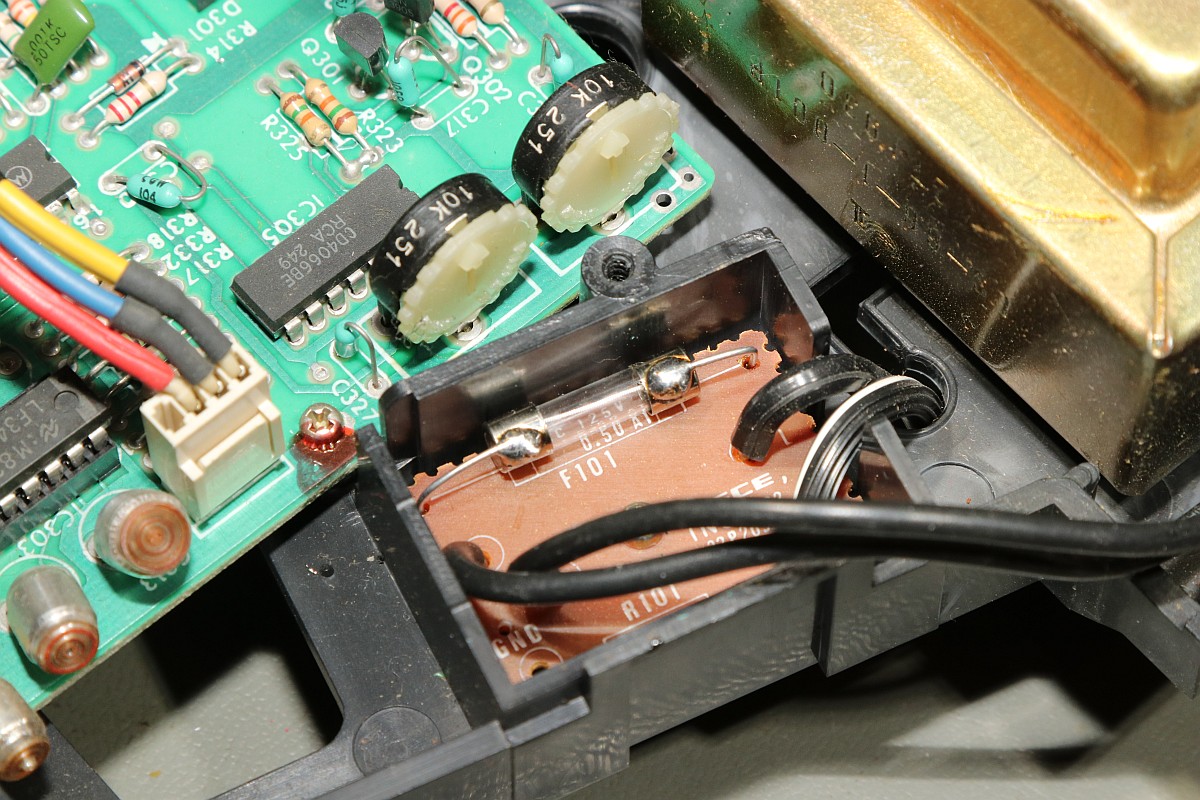

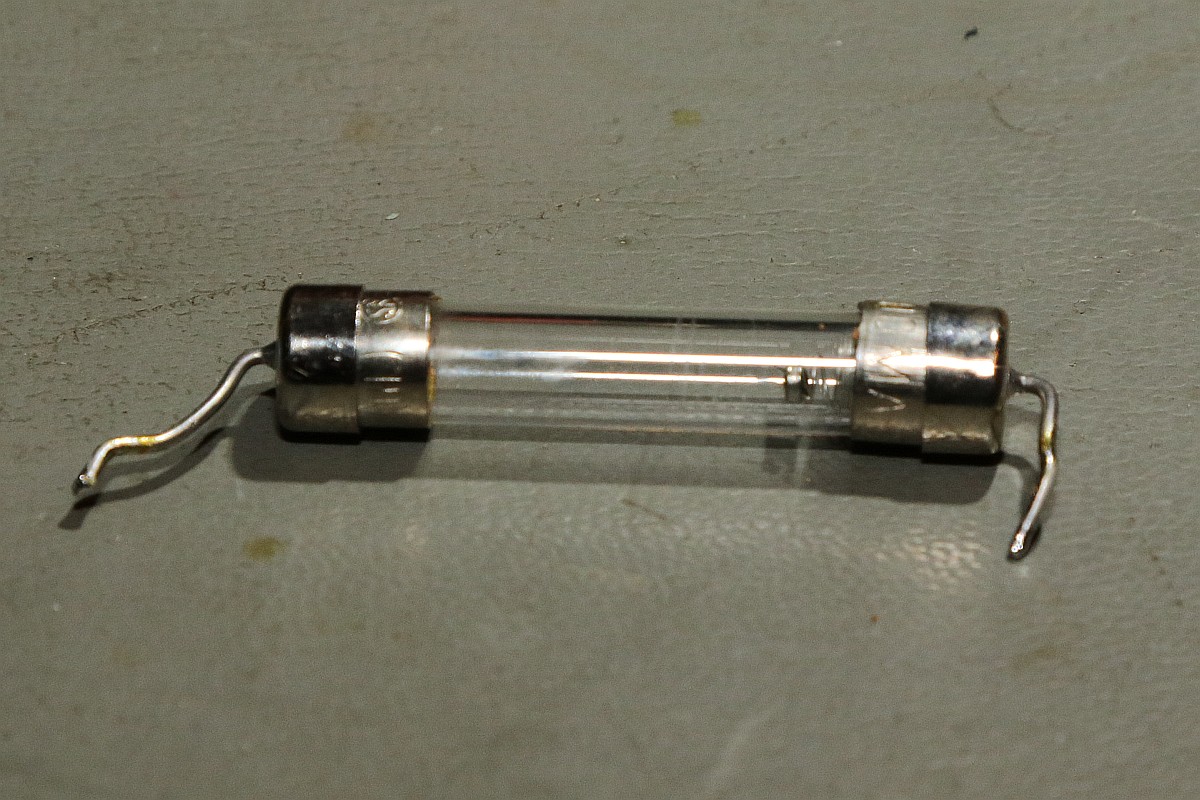

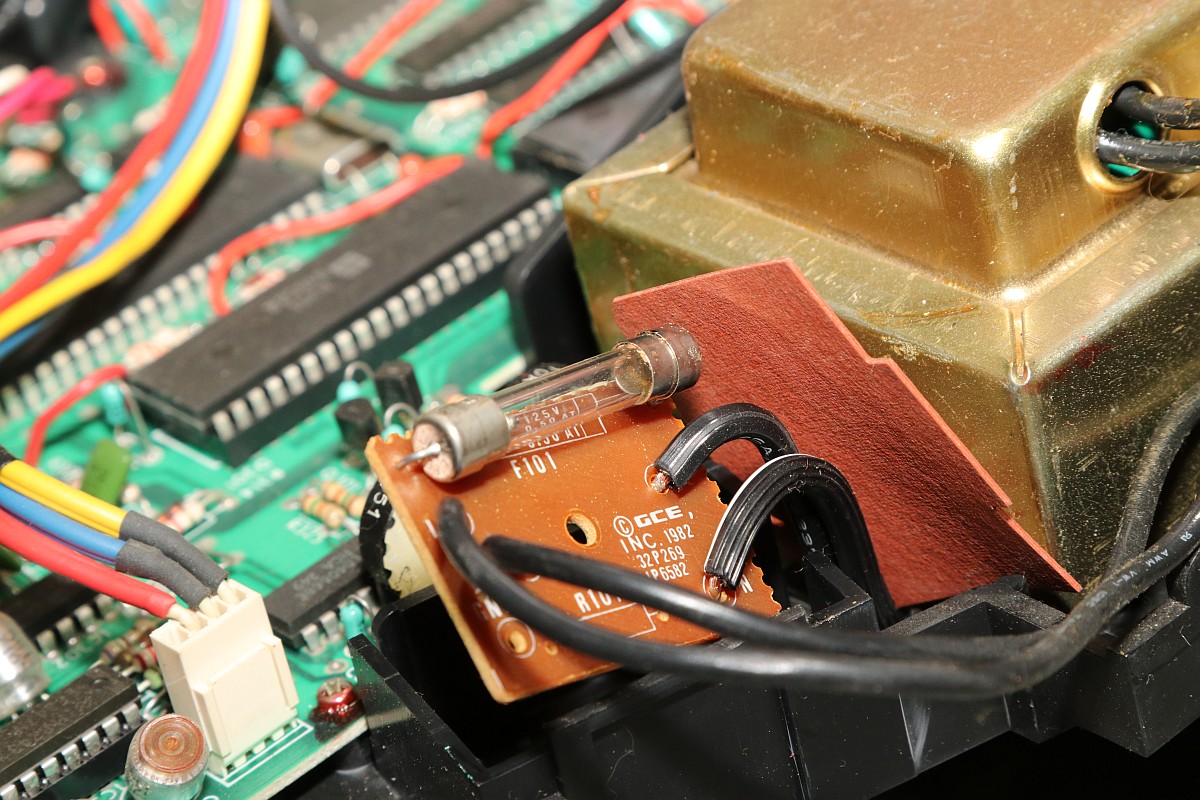

Die Sicherung hingegen hat schon bessere Tage gesehen. Lassen Sie mich Arzt, ich bin durch!

Vectrex

Die amerikanische Großbauform habe ich leider nicht...

Vectrex

... da muss ich wohl improvisieren.

Vectrex

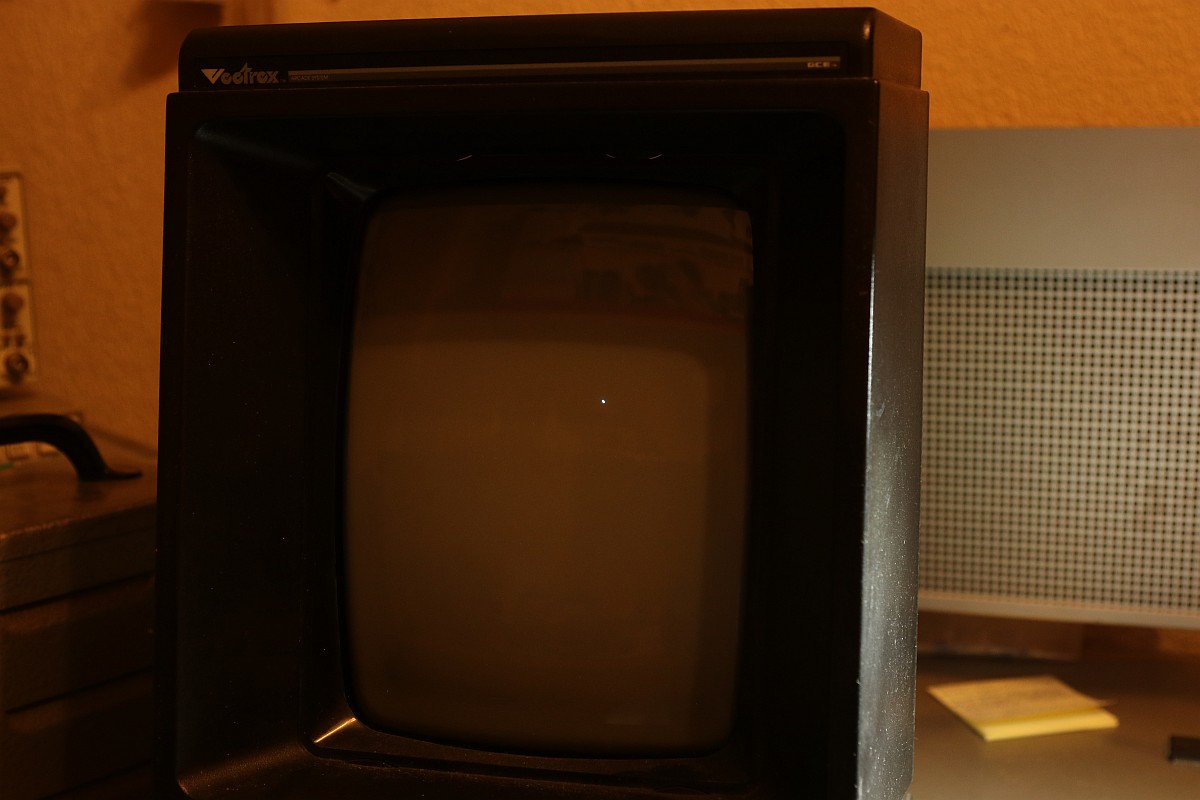

Wäre ja auch zu einfach gewesen. Strom ist jetzt da, aber der Prozessor stertet nur in den seltensten Fällen, um dann gleich wieder in Tatenlosigkeit zu verharren. Immerhin: wir haben einen Punkt. Hochspannung und Ablenkung funktionieren.

Vectrex

Fortsetzung folgt natürlich. ;-)

{Die Reparatur} Also... der Programmablauf funktioniert nicht richtig, Takt, Reset und Interrupts machen alle, was sie sollen. Jetzt gibt es mehrere Möglichkeiten der Defekte: ROM defekt, RAM defekt, CPU defekt oder 6522 VIA defekt. Bis auf die VIA sind alle Bauteile eingelötet und müssen mühsam gesockelt werden - dafür habe ich keine VIA griffbereit...

Vectrex

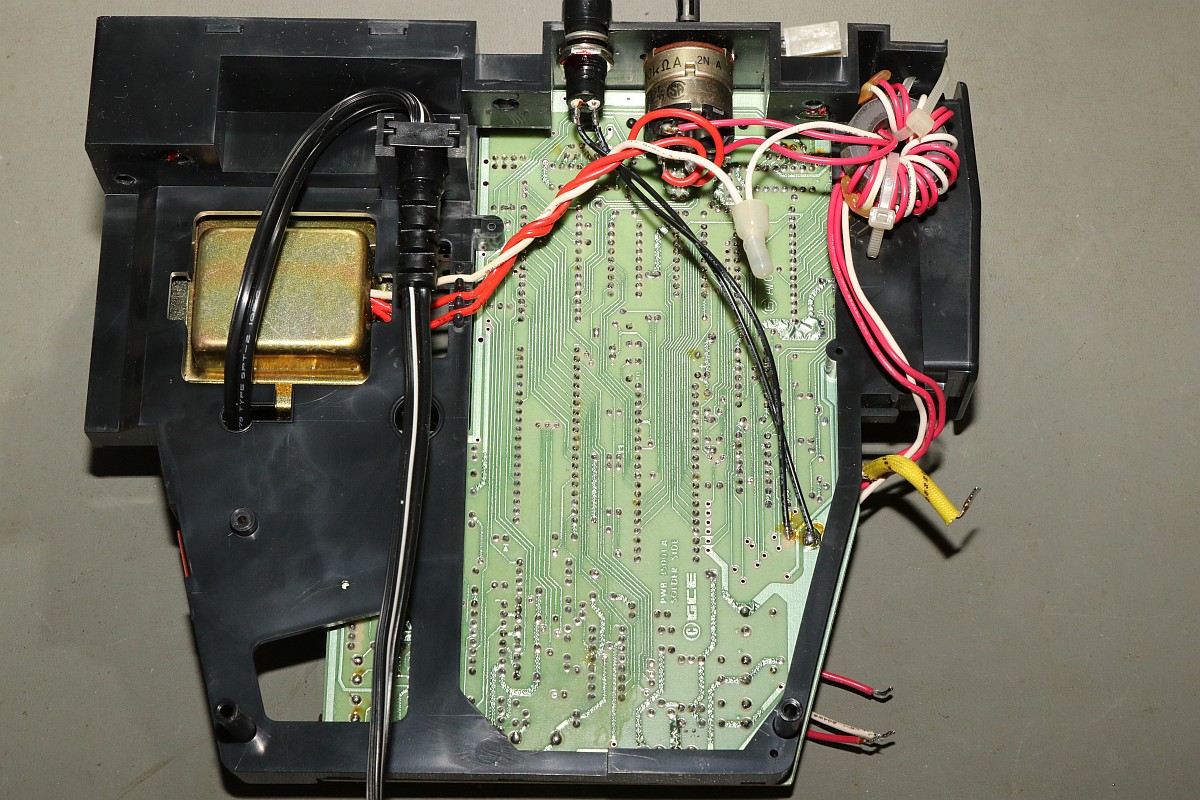

Die Unteransicht der USA-Variante:

Vectrex

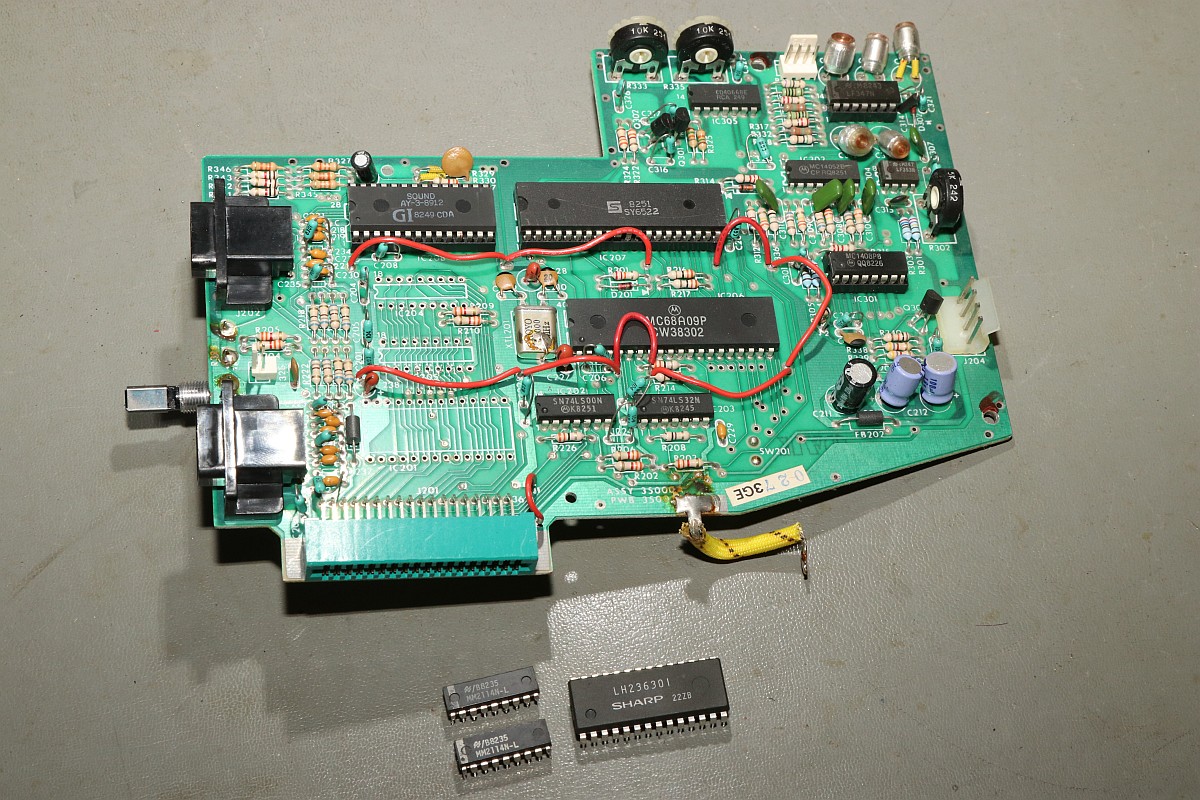

Mit moderatem Heißluftfön und Entlötkolben bekommt man die Bauteile rückstandslos und ohne Beschädigung der Platine raus...

Vectrex

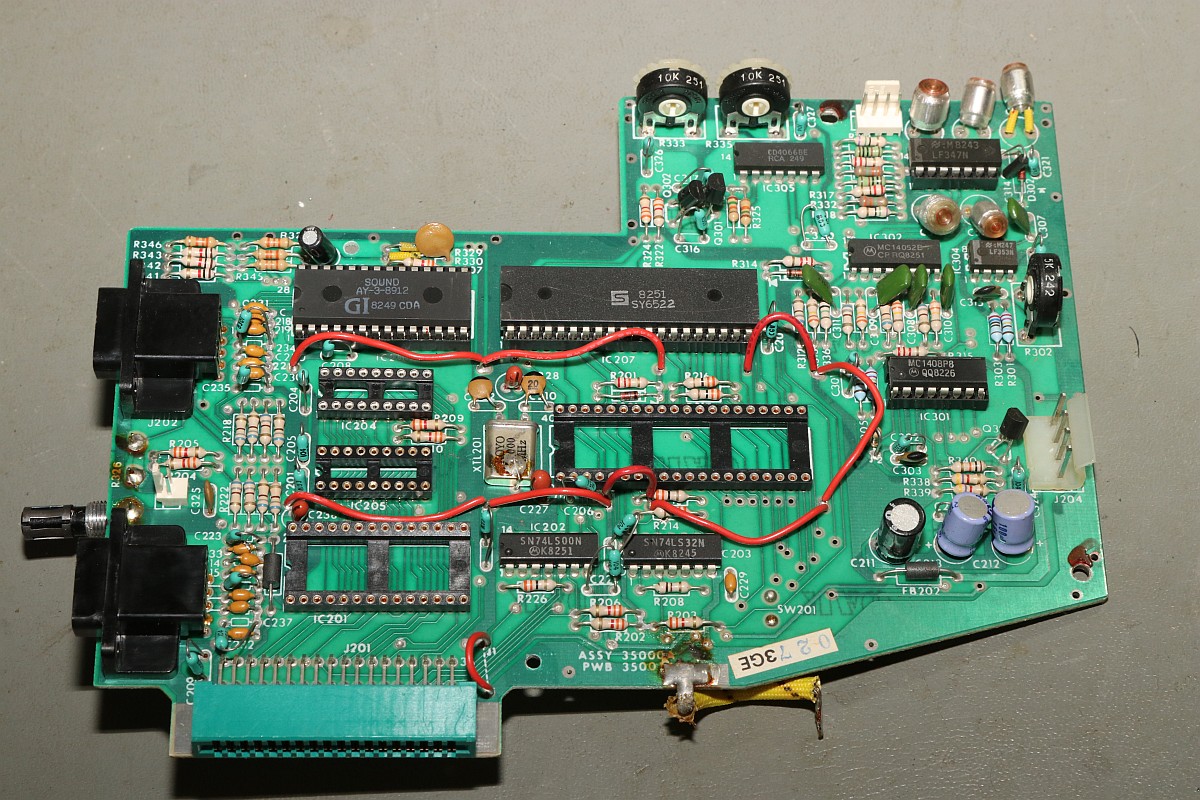

Als Sockel verwende ich ausschließlich gedrehte Präzisionssockel - das erspart einem zukünftigen Ärger.

Vectrex

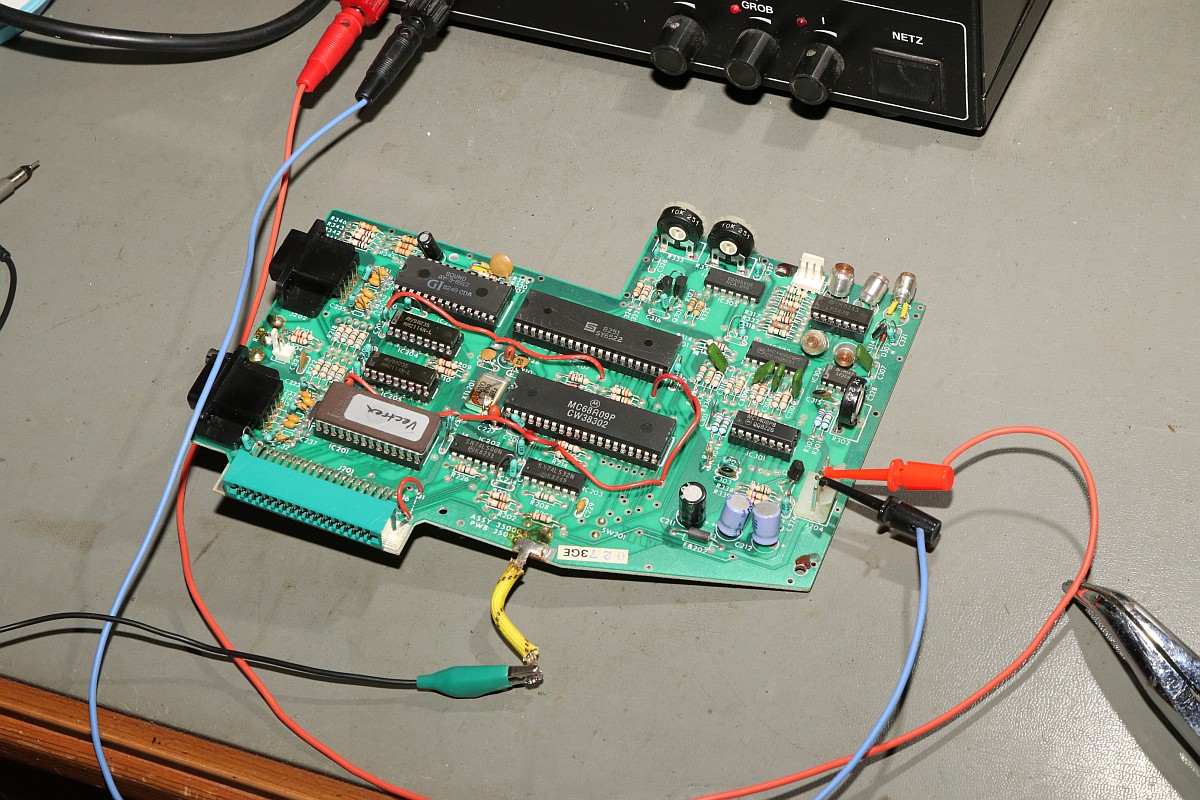

Das CPU-Board auf dem Labortisch: so kann man gut messen. Leider macht das Mistding immer noch nicht, was ich will... es laufen ca. 4 Byte im Kreis...

Vectrex

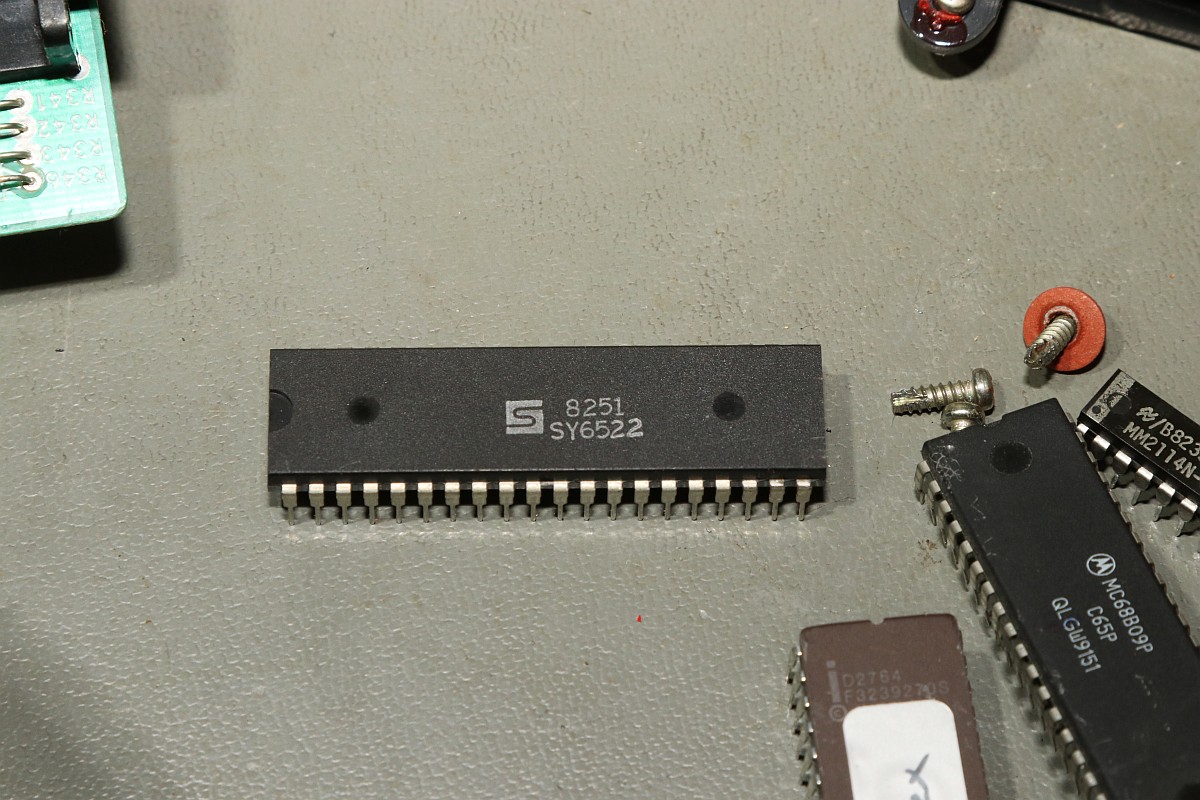

Langer Rede kurzer Sinn: hätte ich mal die VIA zuerst gewechselt - nach mühevoller Suche in meinen Ersatzteilkatakomben habe ich einen ganzen Pulk davon gefunden und eingesetzt: die Vectrex geht wieder! CPU und RAM war in Ordnung, ebenso das ROM, dafür hatte ich einen defekten 2764 gebrannt, der auch nicht funktionierte (Zufälle gibt's)... Zu Beginn des Programms fragt die CPU die VIA ab und wiederholt diese Anfrage zyklisch, so lange, bis das Ergebnis stimmt... Eine defekte VIA führt zu einem recht langweiligen Bild auf den Daten- und Adressbussen.

Vectrex

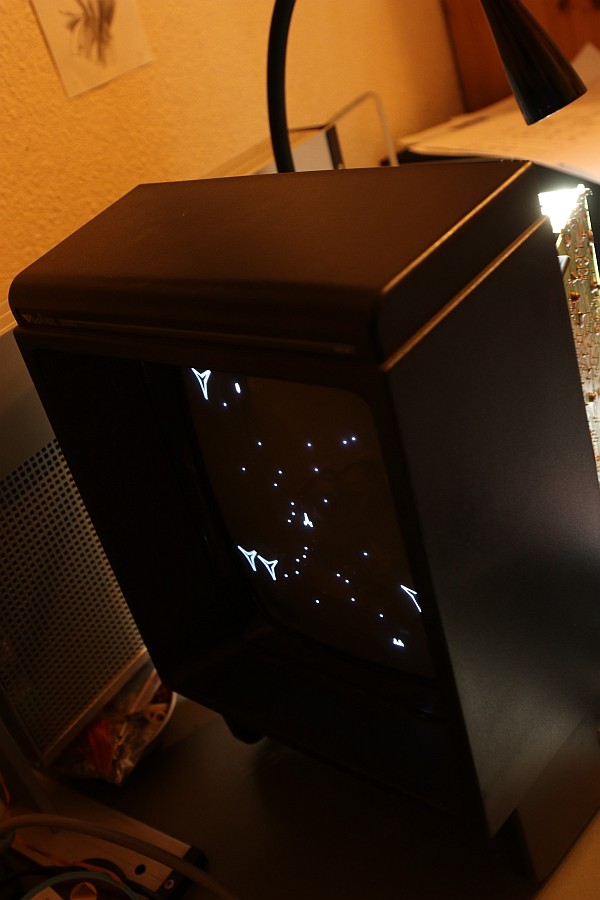

Egal, die Reparatur war erfolgreich, ich konnte was lernen und der Haustürschlüssel ist auch immer in der allerletzten Hosentasche - egal, von welcher Seite man das Suchen beginnt...
