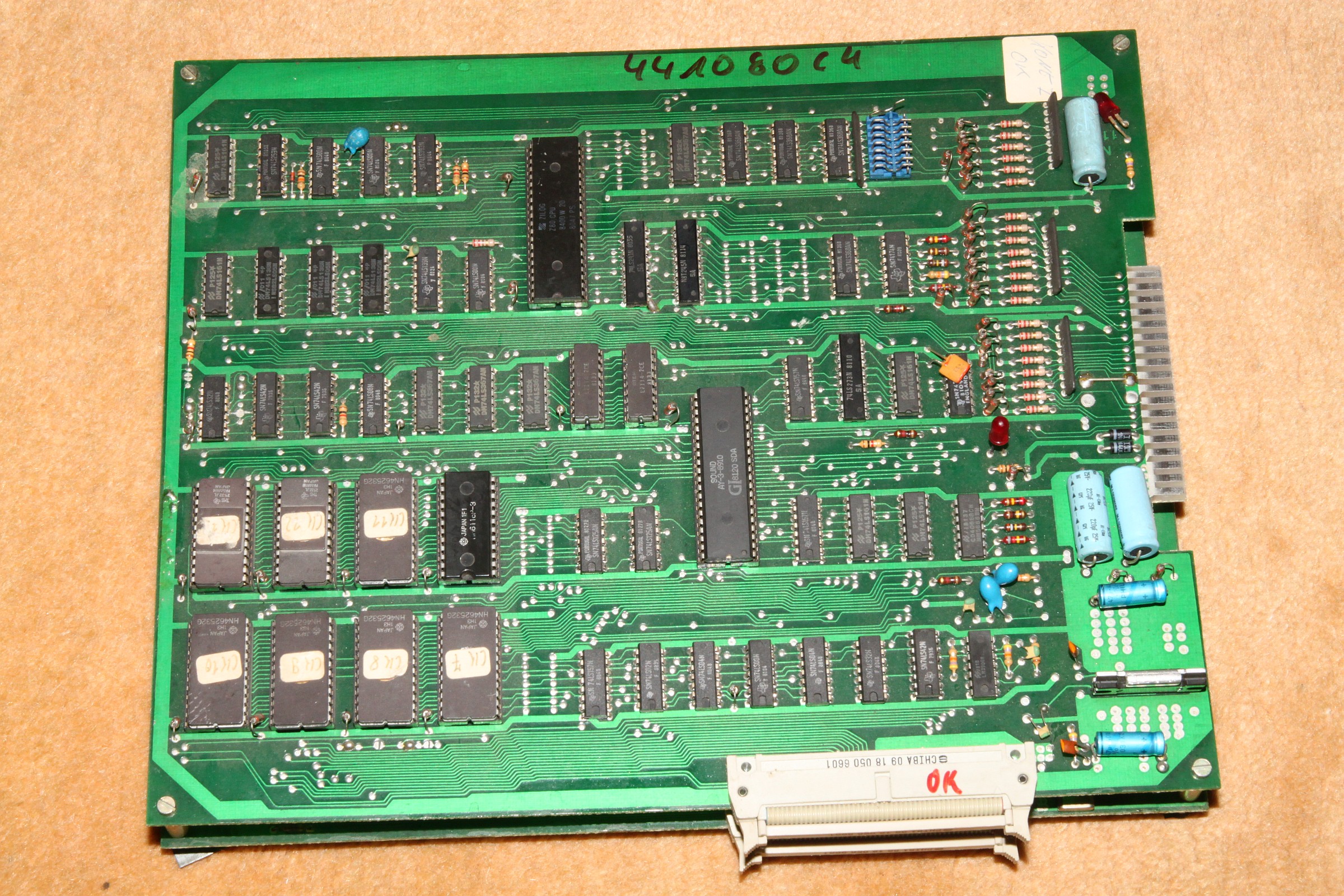

{Crazy Kong Falcon} Eine CK Falcon Bootleg PCB mit der Aufschrift "Kein Sound"... Bootleg eines Nachbaus oder so...

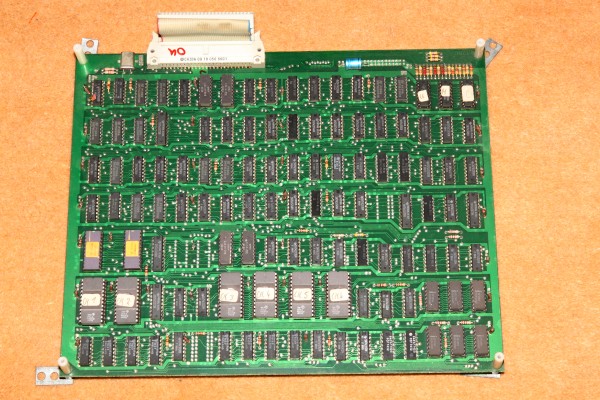

![Crazy Kong](img_ck/ck_pcb1_tn.jpg)
![Crazy Kong](img_ck/ck_pcb2_tn.jpg)

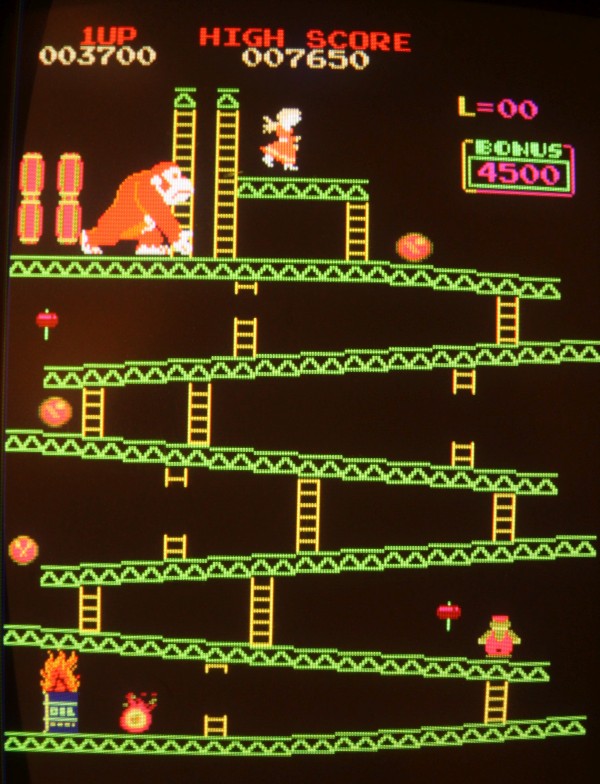

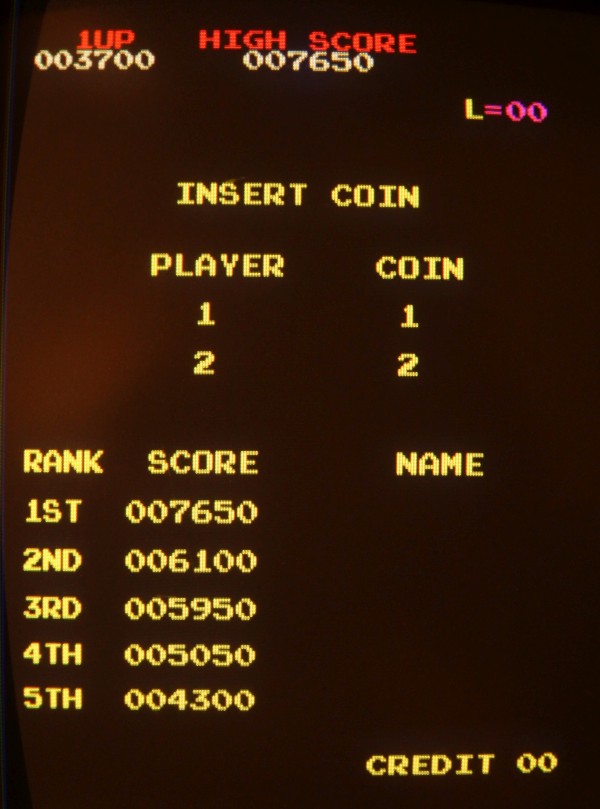

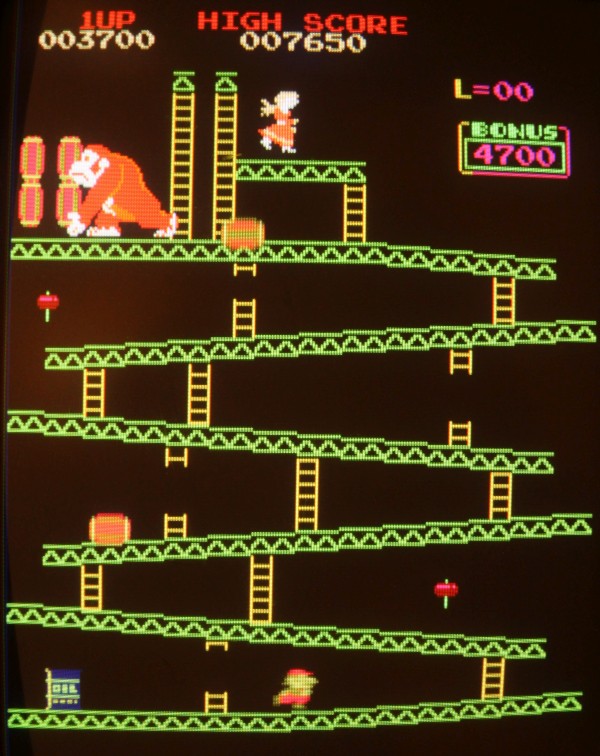

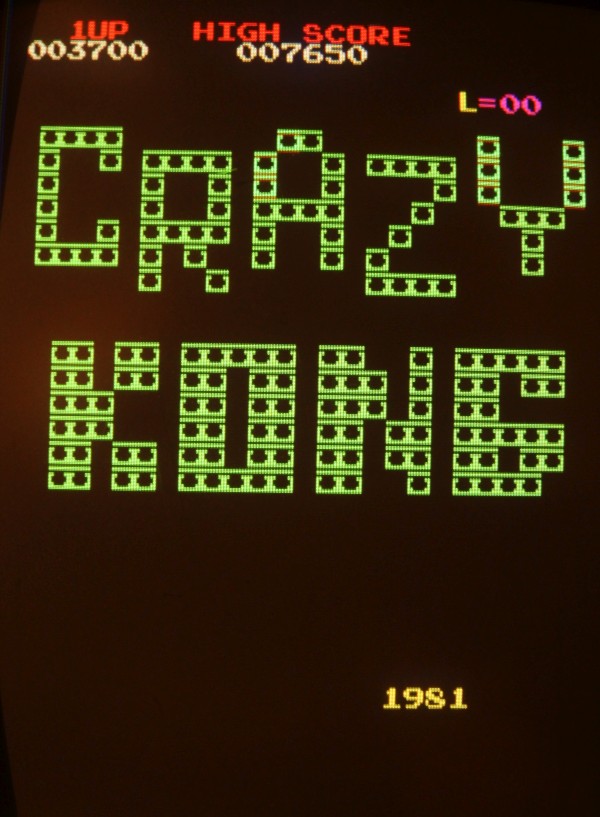

{Anschließen...} Adapter gebaut und angeschlossen. Die Farben sehen richtig übel aus, da haben sich manche Leute keine Mühe gegeben oder hatten einfach keinen Geschmack:
![Crazy Kong](img_ck/ck_sc01.jpg)
![Crazy Kong](img_ck/ck_sc02.jpg)
![Crazy Kong](img_ck/ck_sc03.jpg)
![Crazy Kong](img_ck/ck_sc04.jpg)

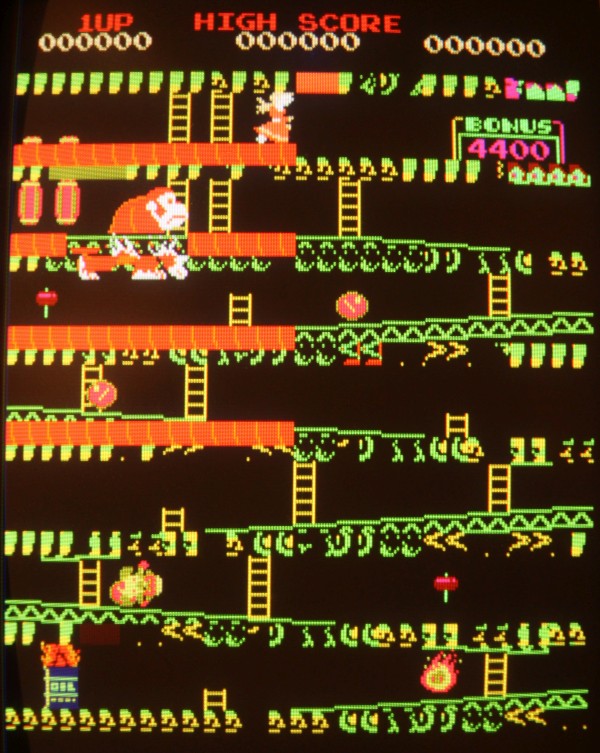

Das hier passiert übrigens, wenn man die PCB mit Fotoblitz ablichtet: EMV-Störfestigkeit geht gegen Null - oder die EPROM-Abdeckungen sind nicht lichtdicht... Neustart hilft!
![Crazy Kong](img_ck/ck_sc05.jpg)

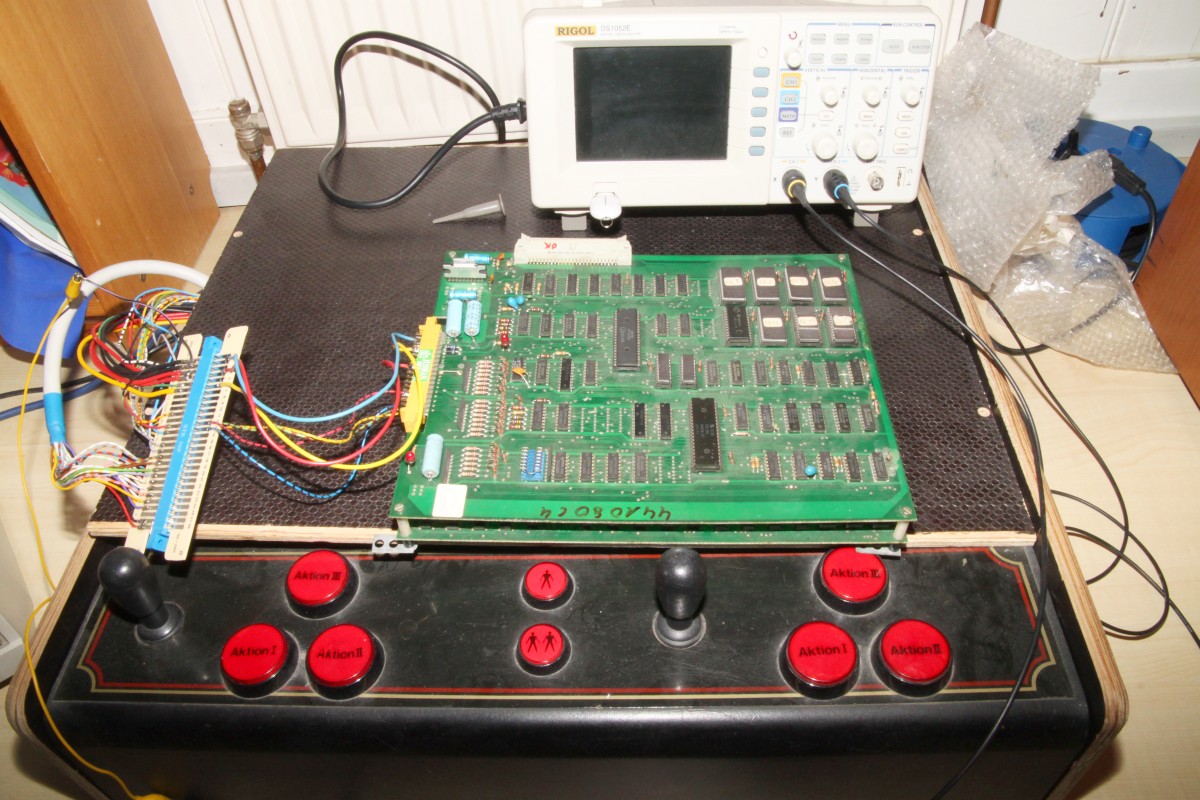

{Reparieren...} Testbench:
![Crazy Kong](img_ck/ck01_tn.jpg)

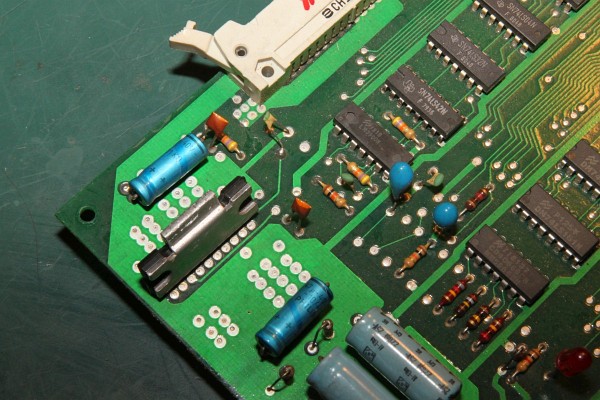

Der Audio-Verstärker - hoffentlich nicht kaputt, weil doch recht teuer... aber wo ist das Poti zur Lautstärkeeinstellung???
![Crazy Kong](img_ck/ck02_tn.jpg)

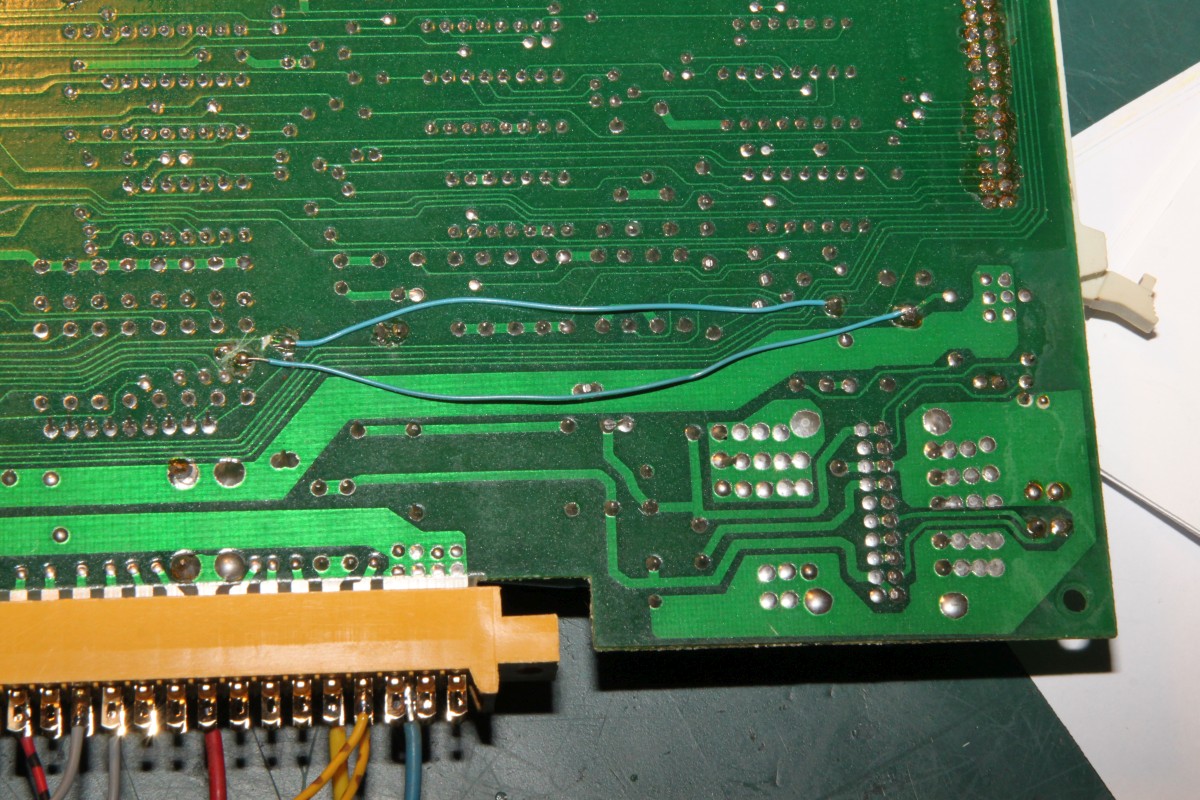

Die Unterseite erklärt einiges: der Vorbesitzer hat das unverstärkte Audio-Signal auf einen unbenutzten Pin des Steckverbinders gelegt und dabei den Amp auf der PCB lahm gelegt...
![Crazy Kong](img_ck/ck03_tn.jpg)

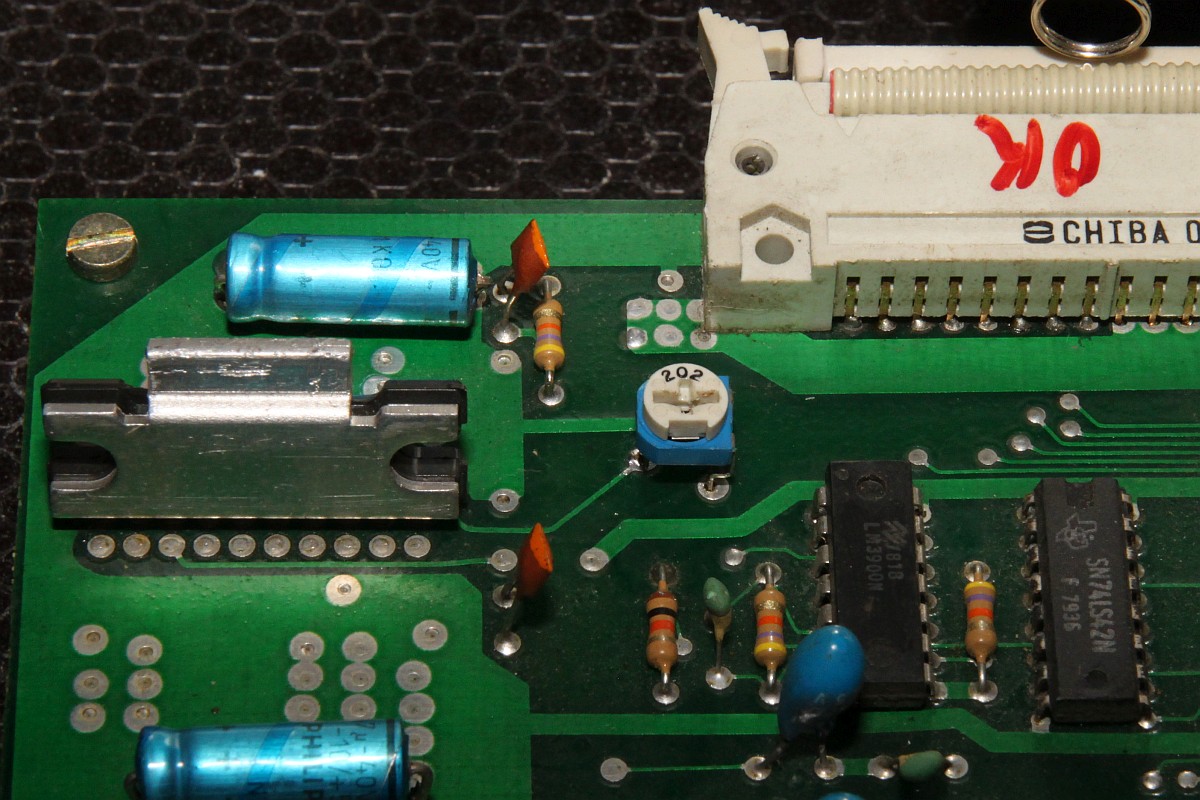

Ich hab das mal zurückgebaut - jetzt klappt's wieder mit dem Ton.
![Crazy Kong](img_ck/ck04_tn.jpg)
|
