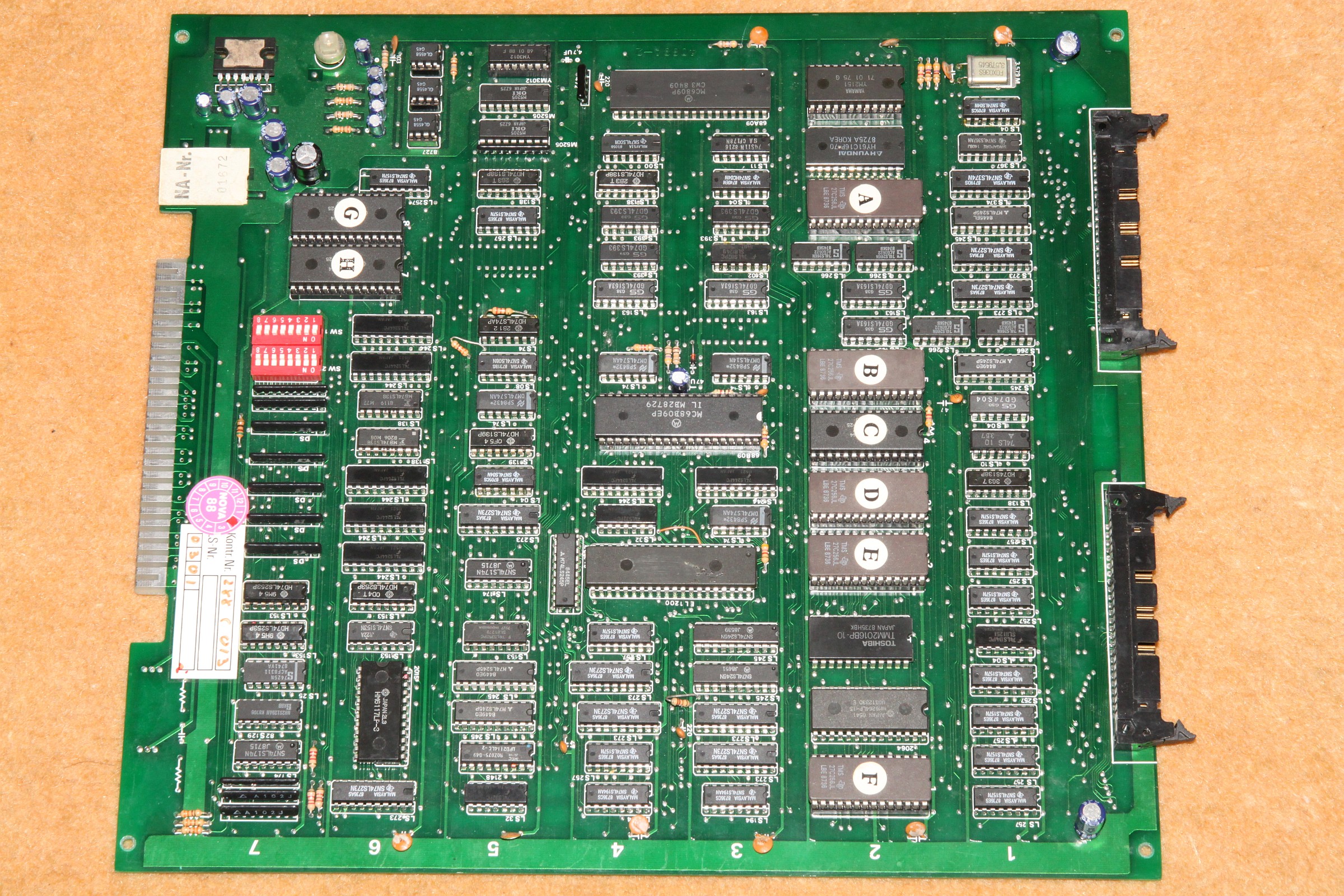

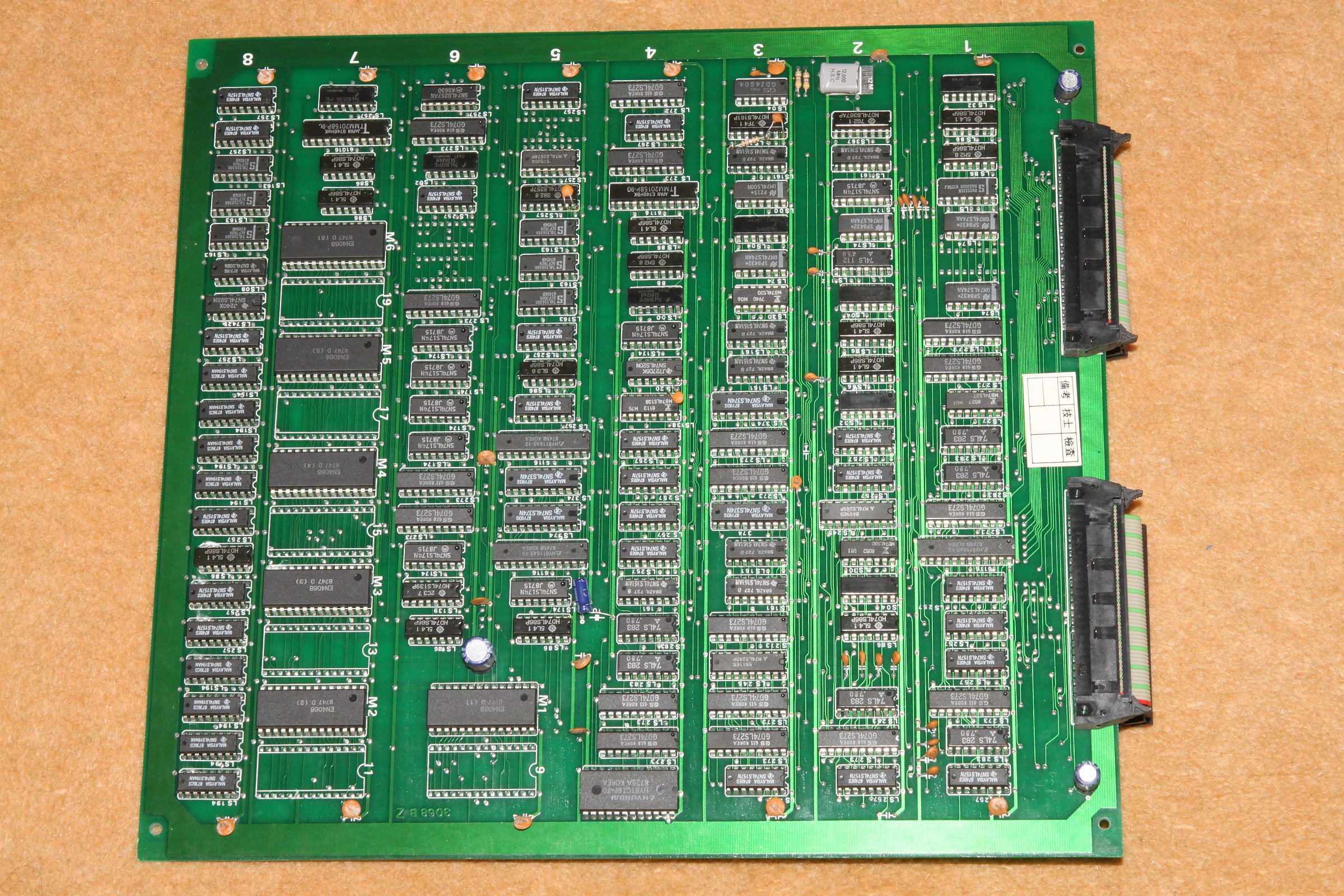

{Double Dragon} Wieder eine Double Dragon Bootleg, fast genau so wie die letzte, aber diesmal mit weniger ROMs (dafür größere) und ohne Daughterboard, dafür mit abgeschliffenem IC...
![Double Dragon](img_dd2/dd_pcb_cpu_tn.jpg)
![Double Dragon](img_dd2/dd_pcb_video_tn.jpg)

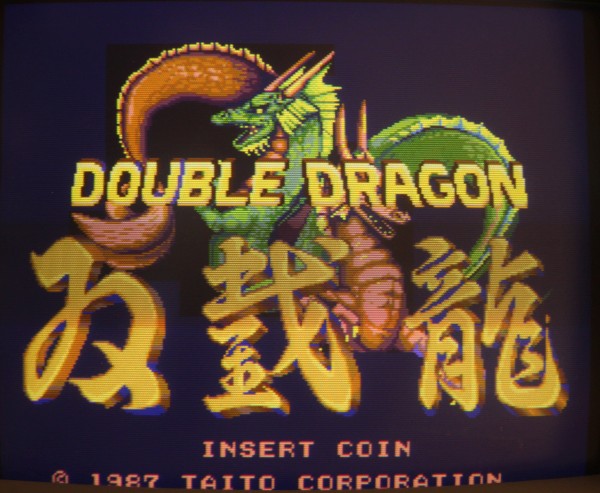

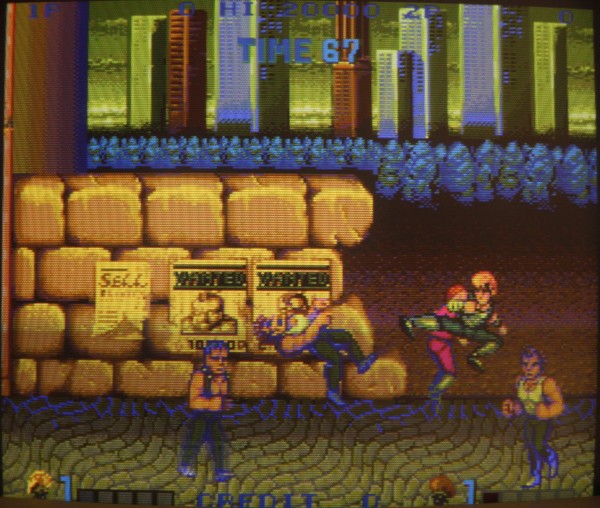

{Diagnose und Reparatur} Symptome: alles so schön bunt hier...
![Double Dragon](img_dd2/dd01.jpg)
![Double Dragon](img_dd2/dd02.jpg)
![Double Dragon](img_dd2/dd03.jpg)

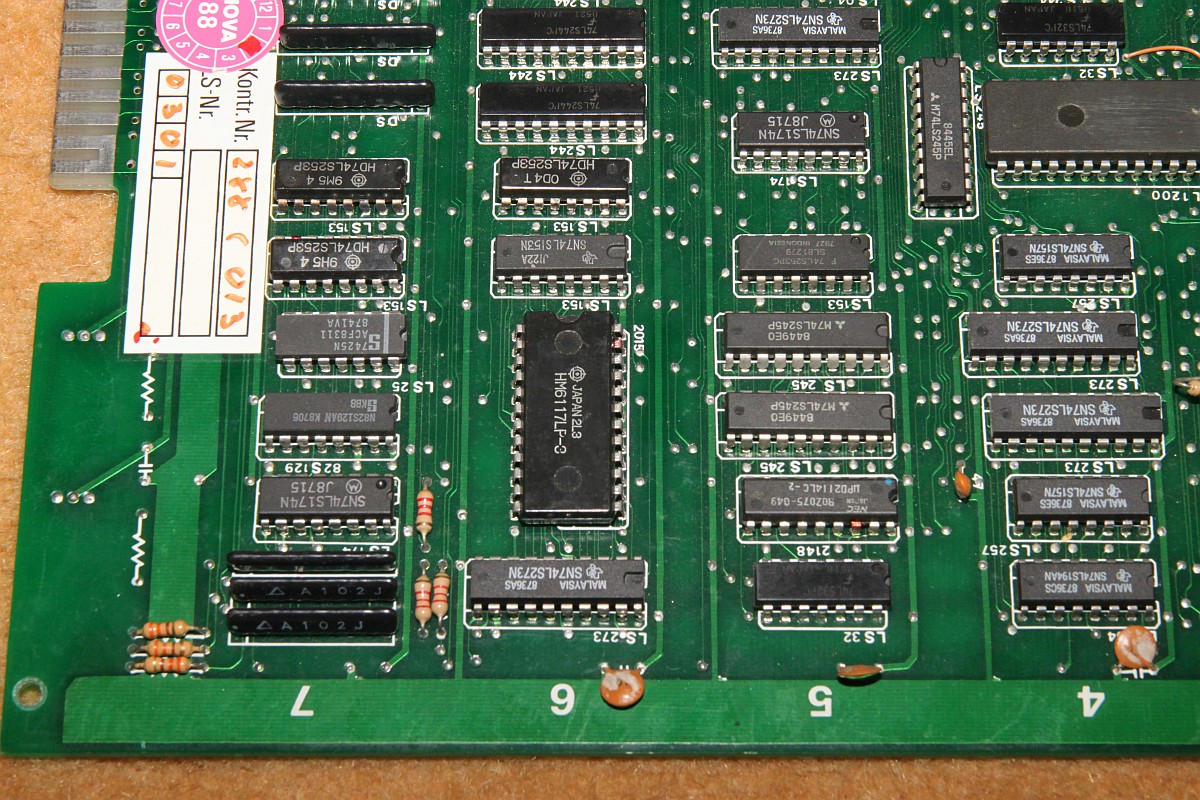

Hier der Teil der Videogenerierung, der dafür verantwortlich ist. Adressbit 8 ist berührungsempfindlich.
![Double Dragon](img_dd2/dd04_tn.jpg)

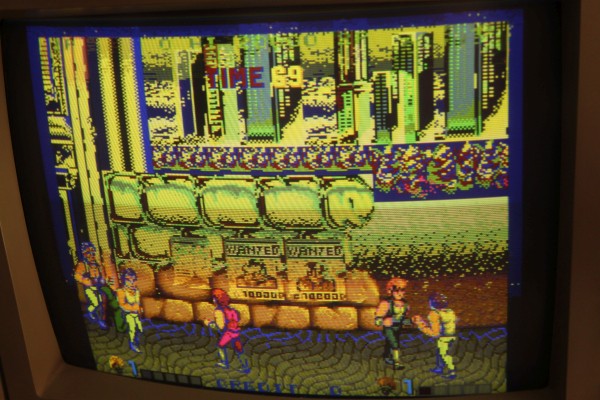

Wenn man den berührt, dann wird das Bild noch bunter als vorher!
![Double Dragon](img_dd2/dd05.jpg)

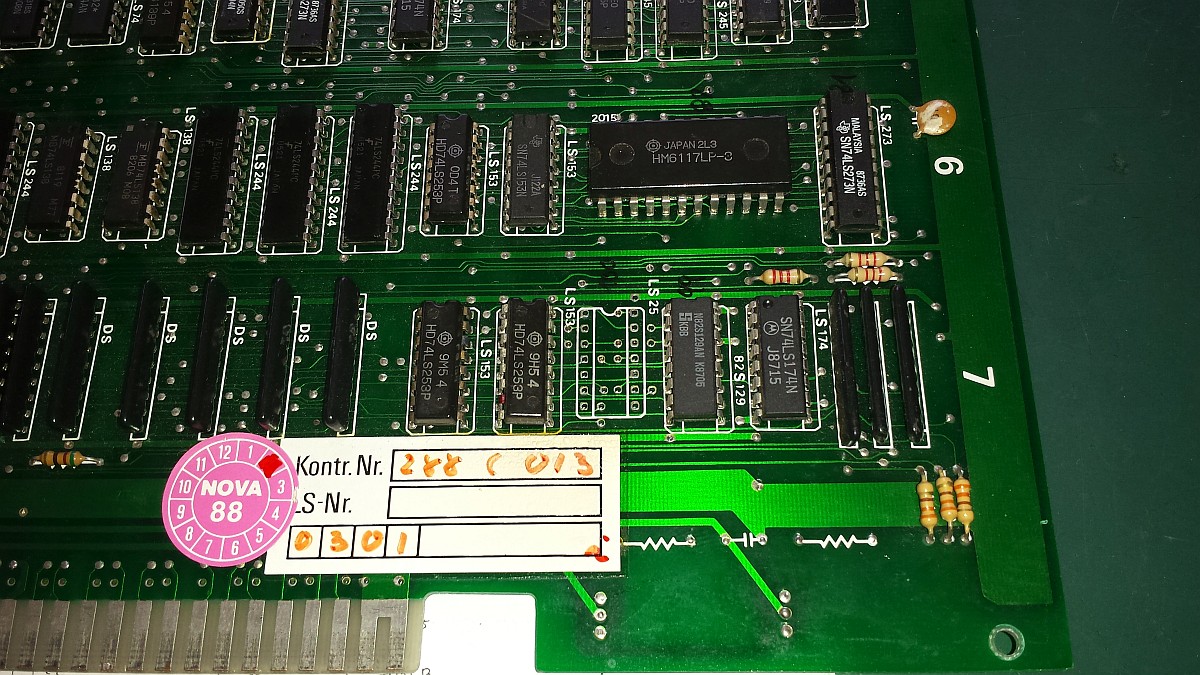

Ein 1 aus 4 Multiplexer vom Typ 74LS253 ist hin... also sauber auslöten:
![Double Dragon](img_dd2/dd06_tn.jpg)
Die dezente "Auf den Tisch Knall Methode" befreit mir auf einen Schlag alle Lötaugen vom Zinn...
![Double Dragon](img_dd2/dd07_tn.jpg)

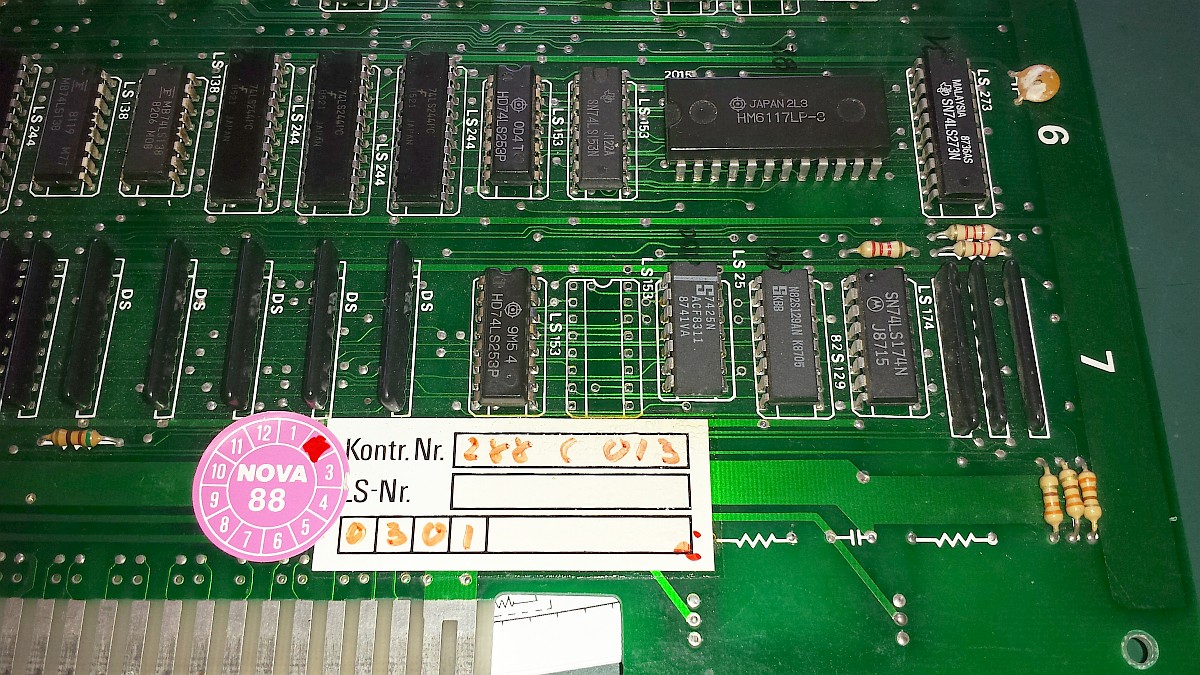

Nach der Freude kommt der Frust: falsches IC ausgelötet... Na dann eben das daneben:
![Double Dragon](img_dd2/dd08_tn.jpg)

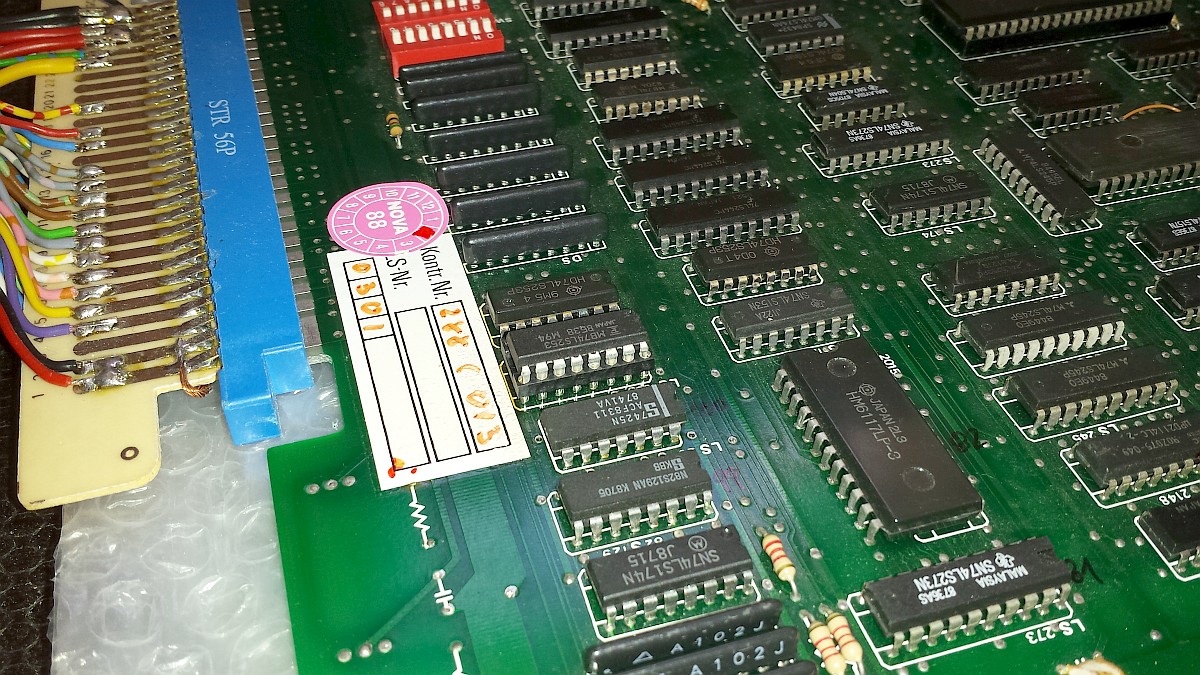

Das einzige hochwertige Teil auf dem Bootleg: ein Präzisionssockel.
![Double Dragon](img_dd2/dd09_tn.jpg)

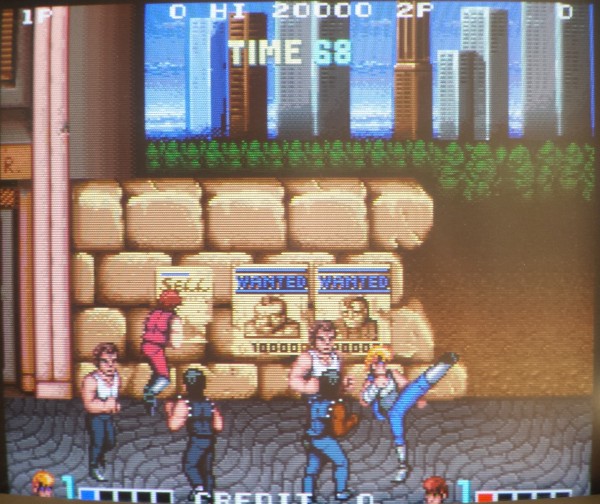

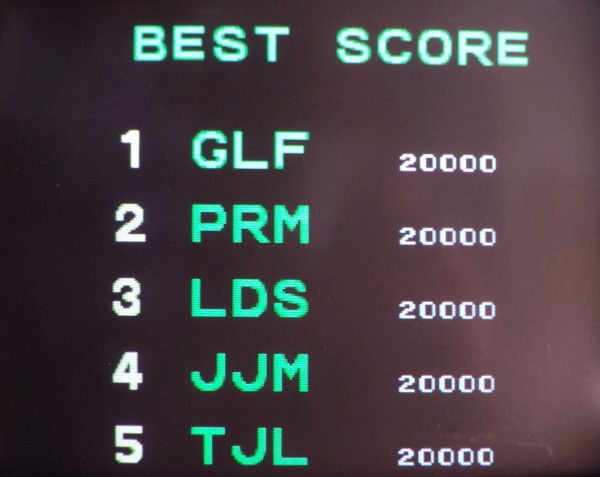

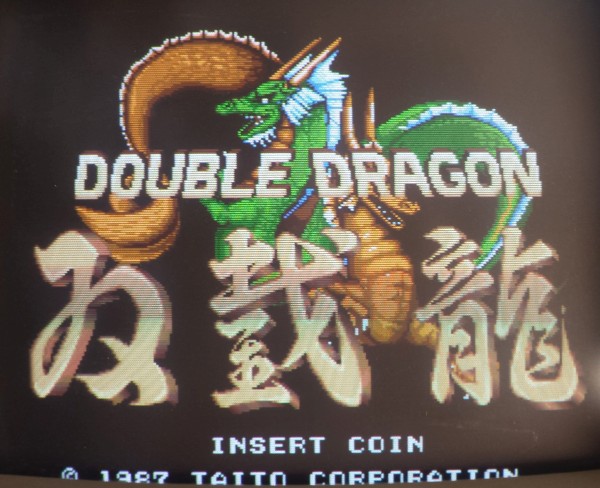

Schon ist alles wieder gut:
![Double Dragon](img_dd2/dd10.jpg)
![Double Dragon](img_dd2/dd11.jpg)
![Double Dragon](img_dd2/dd12.jpg)

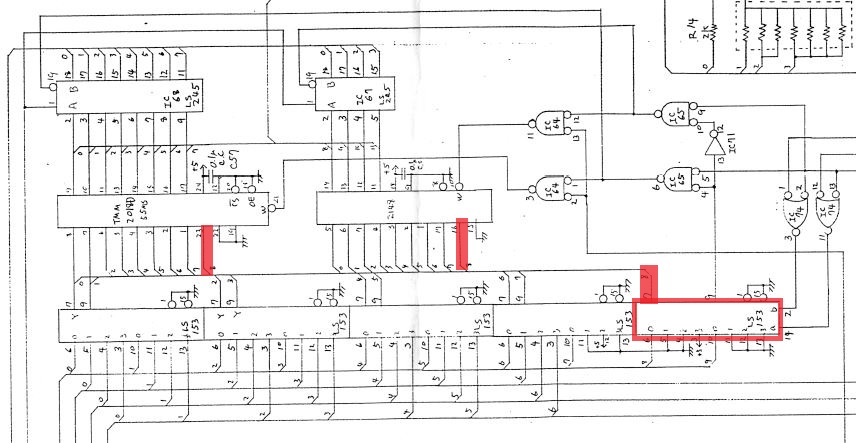

Hier der Übeltäter auf dem Schaltplan. Der macht nicht nur Bit 8 sondern auch noch Write Signale, daher der starke Einfluss...
![Double Dragon](img_dd2/dd13.jpg)
|
