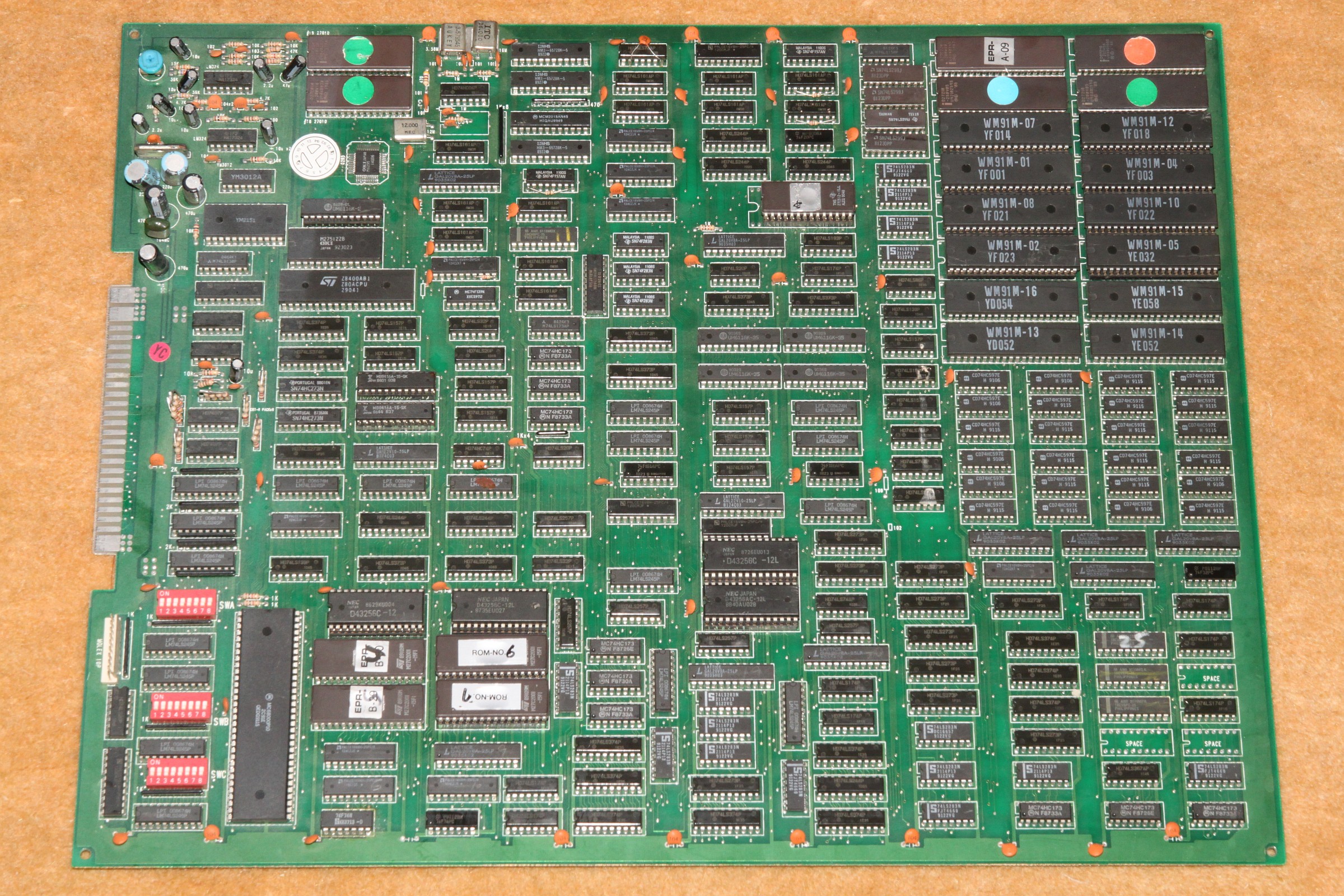

{Diagnose} Ein riesiges Bootleg mit irre vielen GALs und heftigen Farbfehlern: Street Fighter II - The World Warrior - 91 02 14. Wer mag eigentlich solche Kloppspiele?
![Street Fighter II](img_sf2/sf2_pcb_tn.jpg)

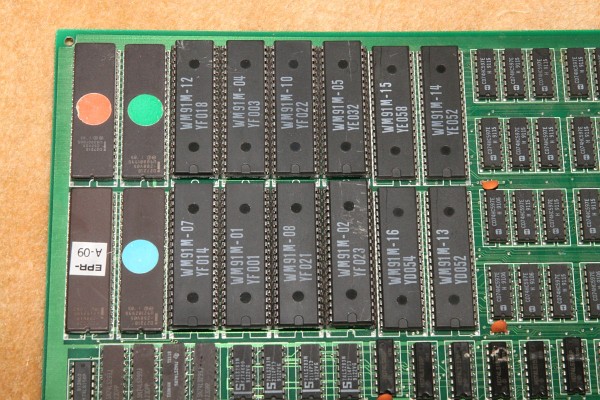

{Reparatur} GFX-ROM-Detail:
![Street Fighter II](img_sf2/sf2_01_tn.jpg)

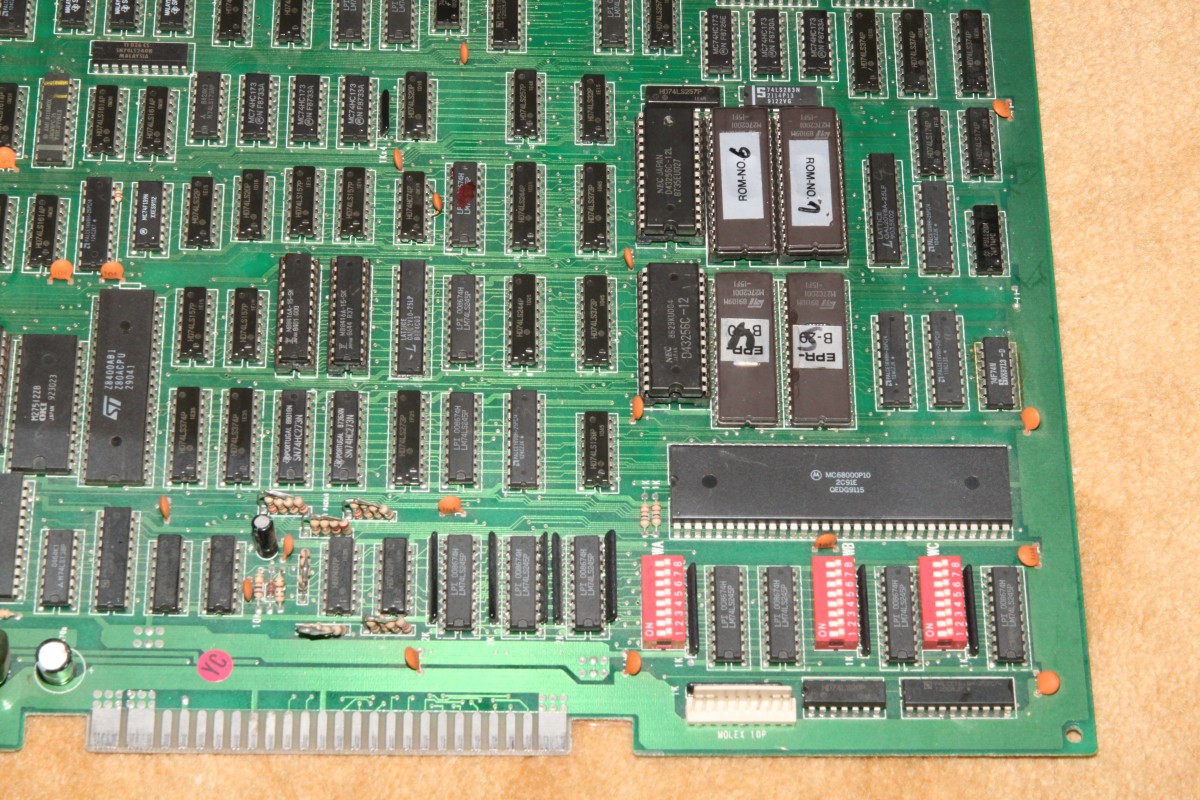

Programm-ROM-Detail:br>
![Street Fighter II](img_sf2/sf2_02_tn.jpg)

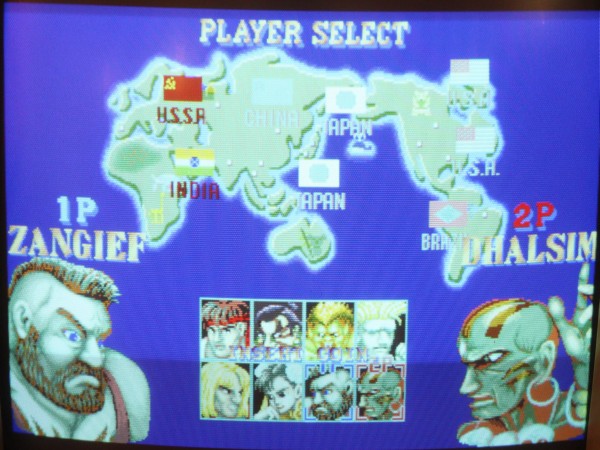

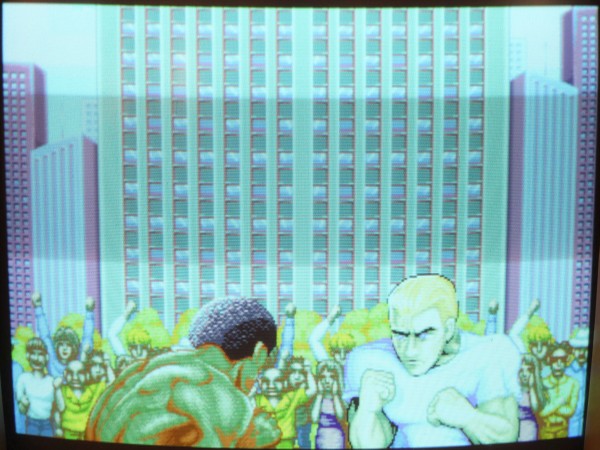

Blasses Bild mit erheblichen Flackern:
![Street Fighter II](img_sf2/sf2_03.jpg)
![Street Fighter II](img_sf2/sf2_04.jpg)

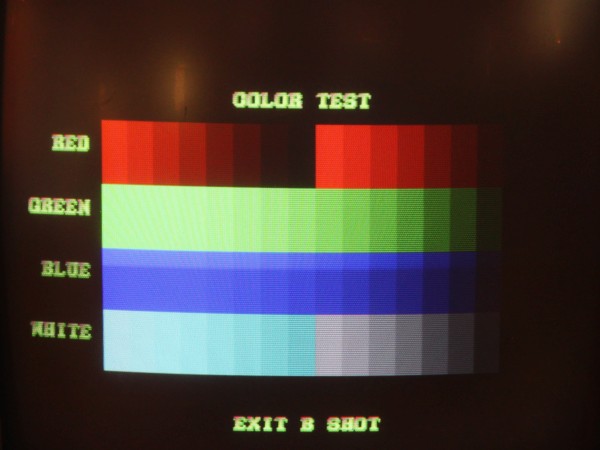

Das ist der Farbtest, den die Platine liefert - ziemlich komisch:
![Street Fighter II](img_sf2/sf2_05.jpg)

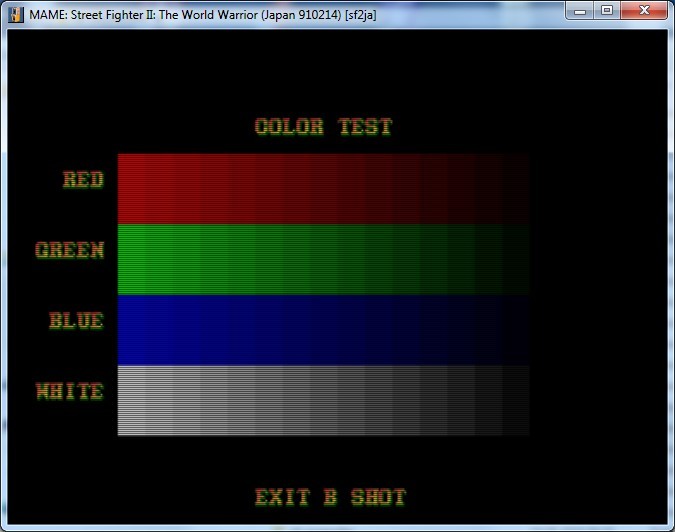

So sieht MAME den Farbtest, ich wollte nur mal sicher gehen:
![Street Fighter II](img_sf2/sf2_06.jpg)

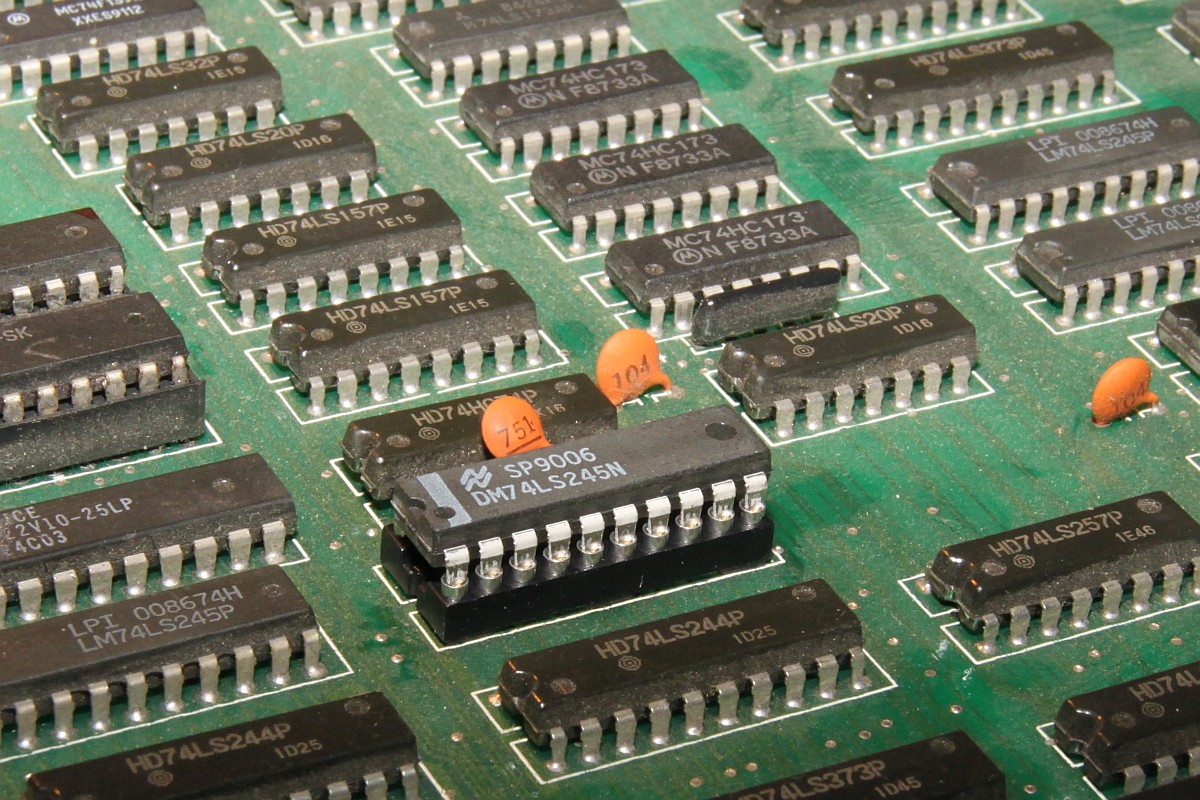

Der Übertäter: Adressbit 7. Wenn man den Pin berührt hat, dann flackerte es noch heftiger, ein untrügliches Zeichen für einen defekten Ausgang, der logikmäßig irgendwo rumfloatet.
![Street Fighter II](img_sf2/sf2_07_tn.jpg)

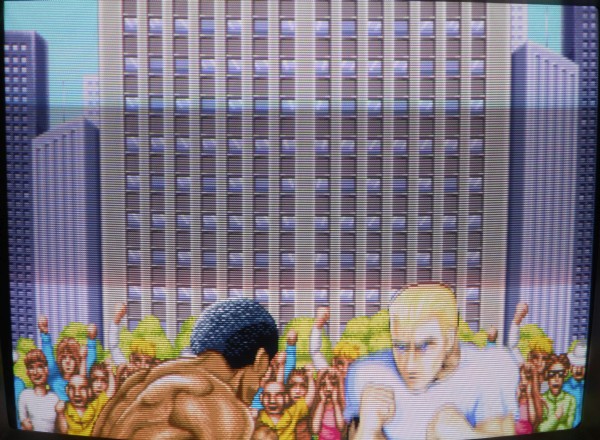

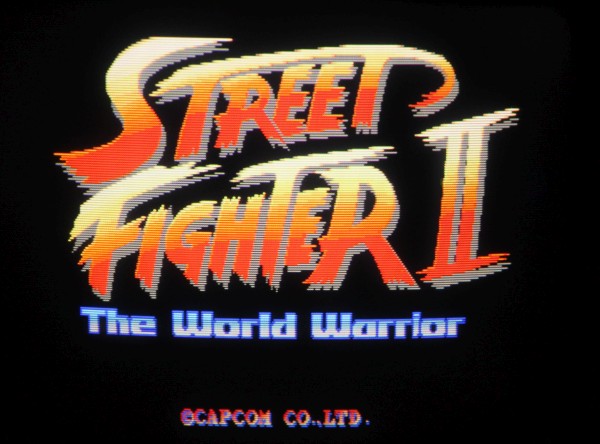

Nicht meine Art von Spiel, aber ich kann halt nichts Kaputtes rumliegen lassen...
![Street Fighter II](img_sf2/sf2_08.jpg)
![Street Fighter II](img_sf2/sf2_09.jpg)

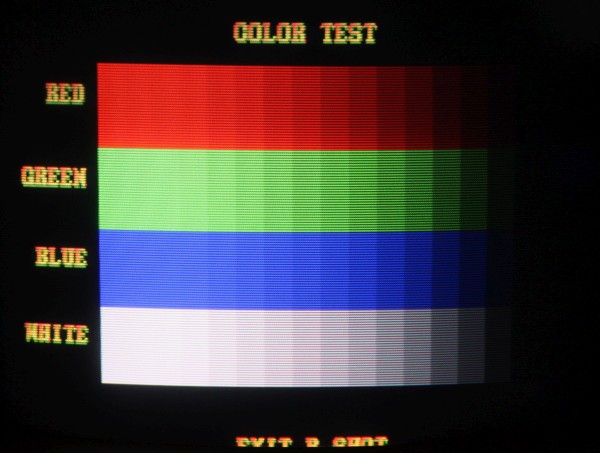

Dann klappt's auch mit dem Farbtest:
![Street Fighter II](img_sf2/sf2_10.jpg)
|
