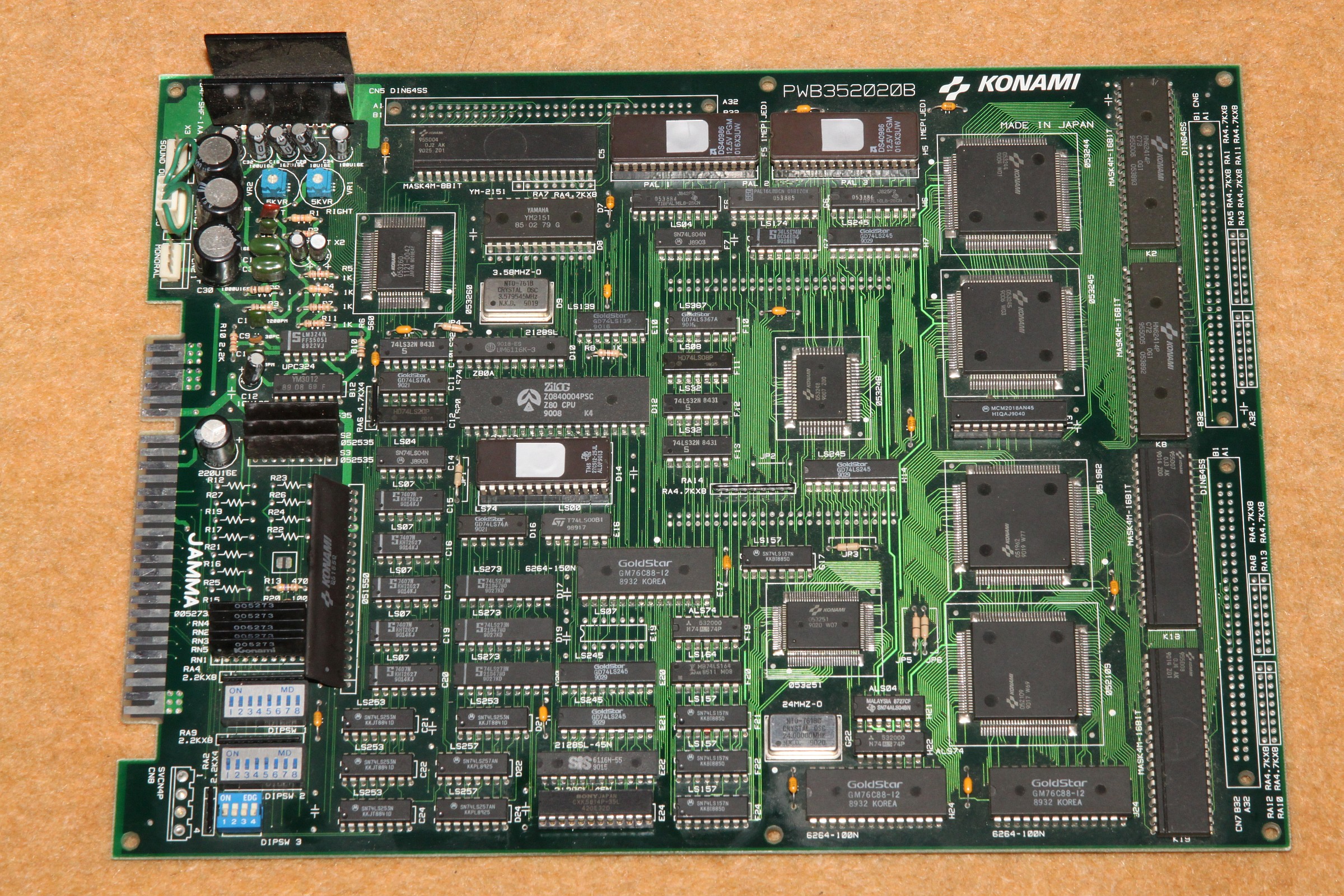

{Parodius Da!} Eines der Spiele, die bei meinen Töchtern ein verzücktes "Das ist ja süüüüsssss!" hervorlockt: Parodius.
![Parodius Da!](img_parodius/parodius_pcb_tn.jpg)

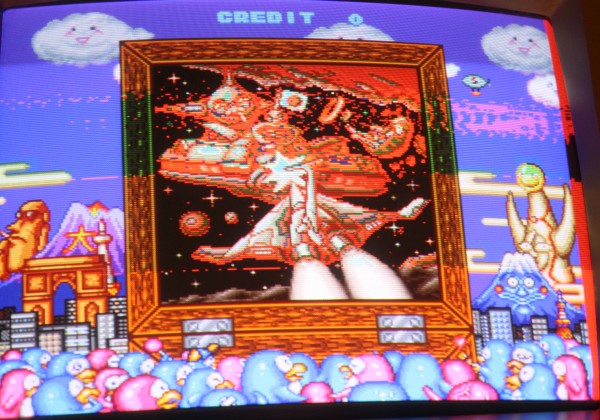

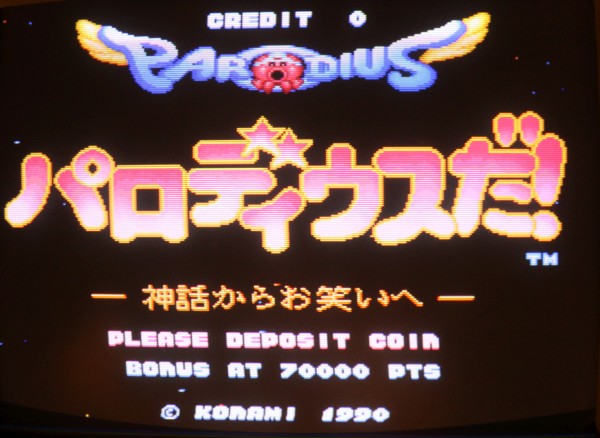

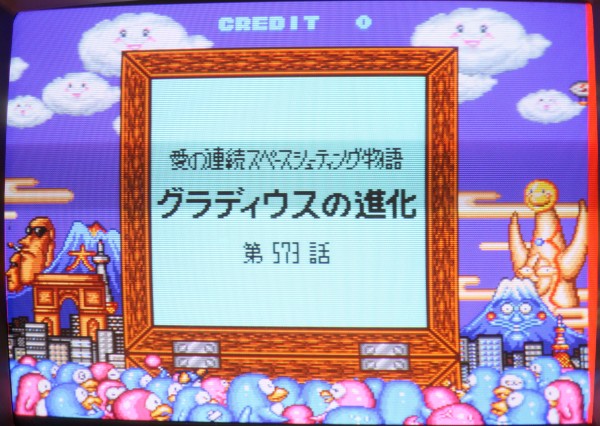

{Reparatur} Vor Allem ein Spiel, welches mir gehört. Leider ist die Grafik defekt - das Berühren eines Video-RAMs verschlimmert die Situation deutlich --> floating input...
![Parodius Da!](img_parodius/parodius_01.jpg)
![Parodius Da!](img_parodius/parodius_02.jpg)
![Parodius Da!](img_parodius/parodius_03.jpg)

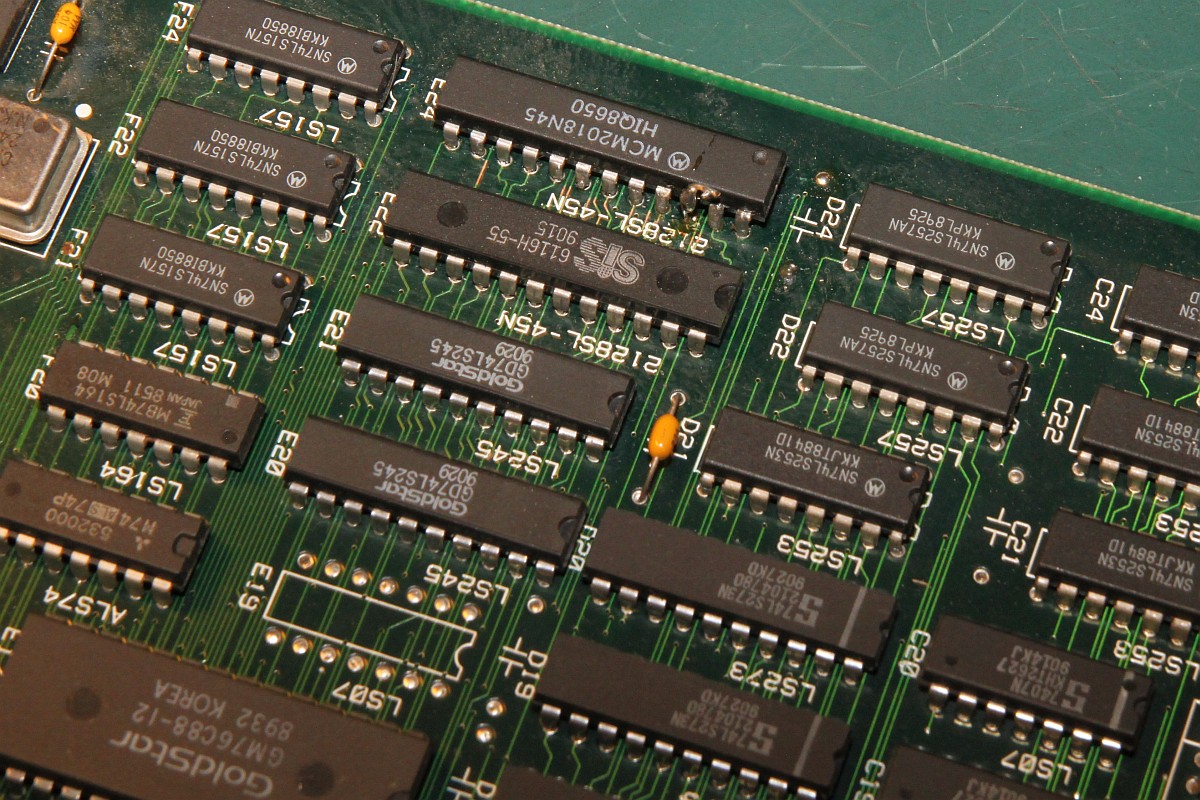

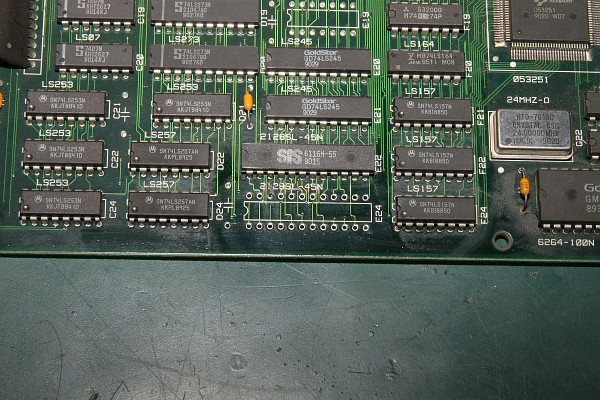

Hier hat wohl schon mal jemand einen "Experten" gerufen - Das Batz-gelötete Beinchen hat keinen Kontakt - nirgendwohin.
![Parodius Da!](img_parodius/parodius_04_tn.jpg)

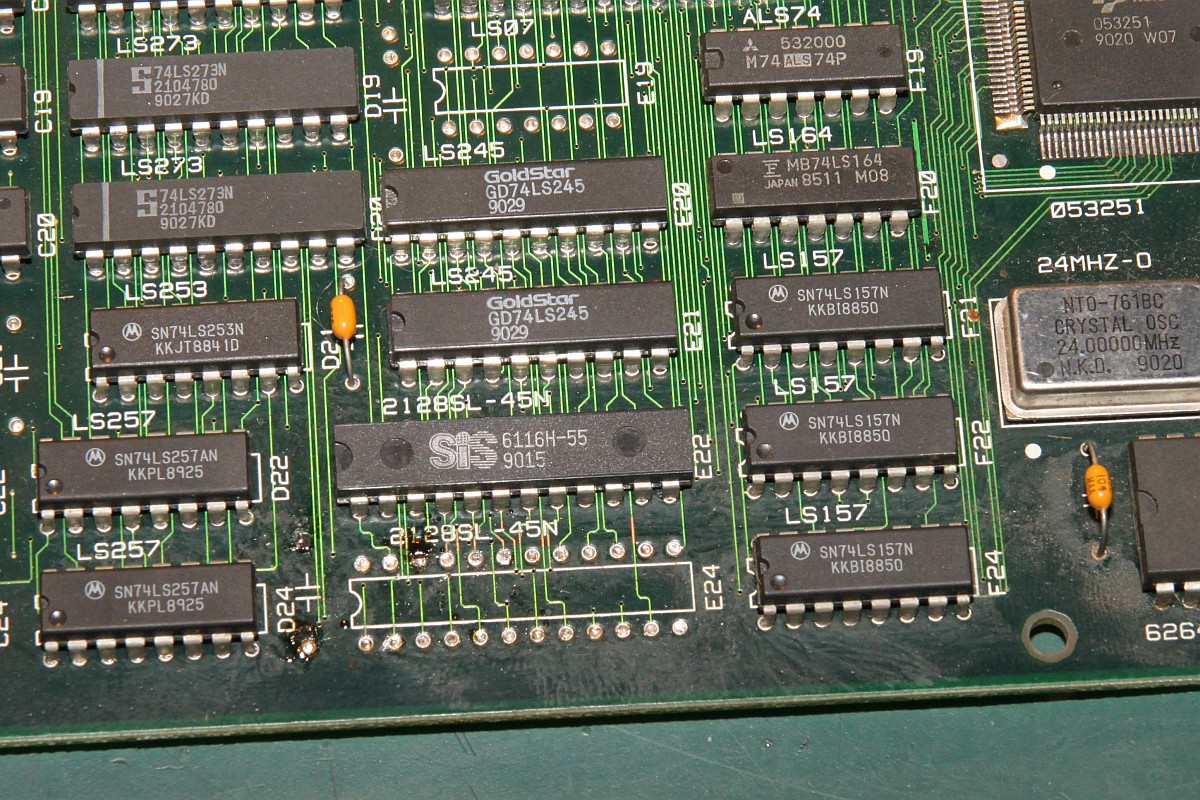

Die Konami PCBs bestechen durch mikroskopisch feine Durchkontaktierungen und noch feinere Leiterbahnen. Das IC muss raus, um sehen zu können, wo es da eigentlich langgeht mit den Signalen...
![Parodius Da!](img_parodius/parodius_05_tn.jpg)
Freisaugen und putzen:
![Parodius Da!](img_parodius/parodius_06_tn.jpg)

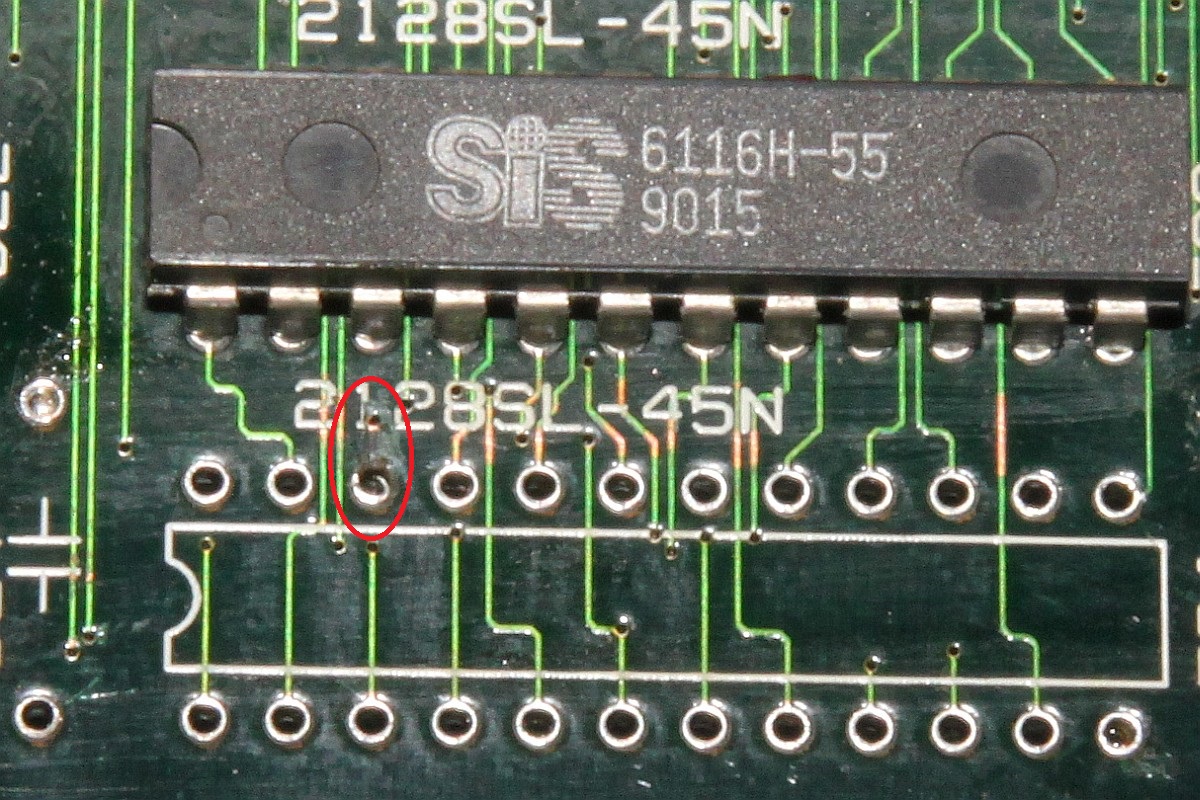

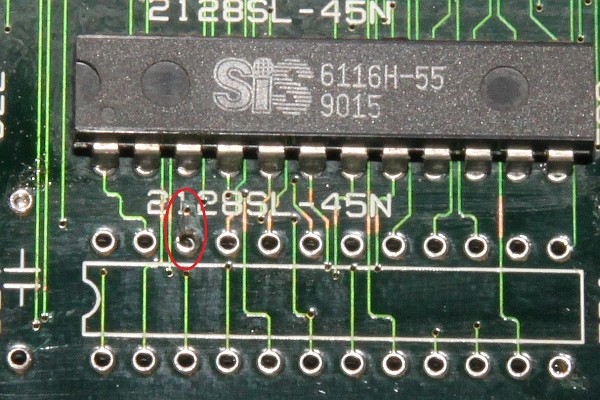

Da fehlt doch ein Stück Leiterbahn - nicht mehr mit bloßem Auge zu erkennen...
![Parodius Da!](img_parodius/parodius_07_tn.jpg)

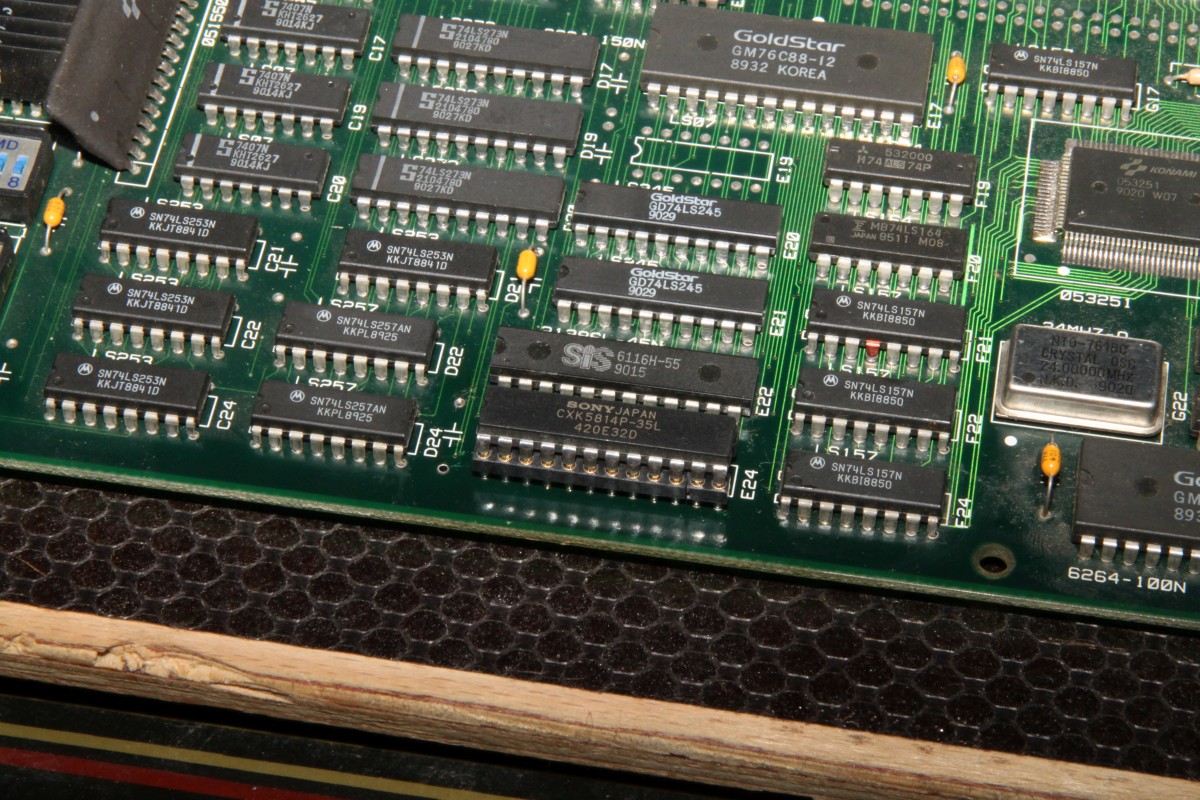

Sauber neu eingelötet...
![Parodius Da!](img_parodius/parodius_08_tn.jpg)

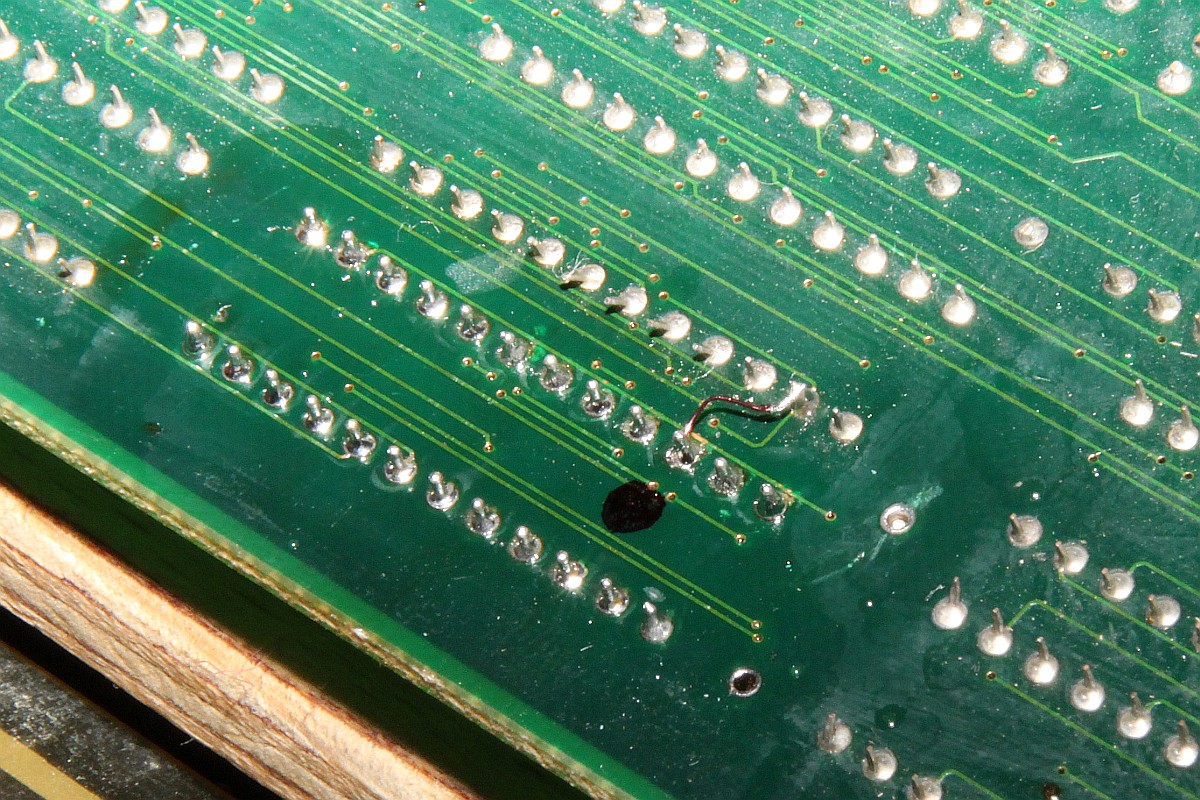

Und auf der Unterseite gefixt:
![Parodius Da!](img_parodius/parodius_09_tn.jpg)

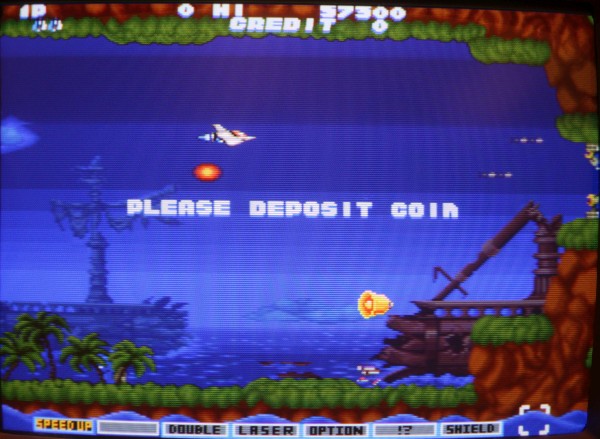

Dann klappt's auch wieder mit dem Bild.
![Parodius Da!](img_parodius/parodius_10.jpg)
|
