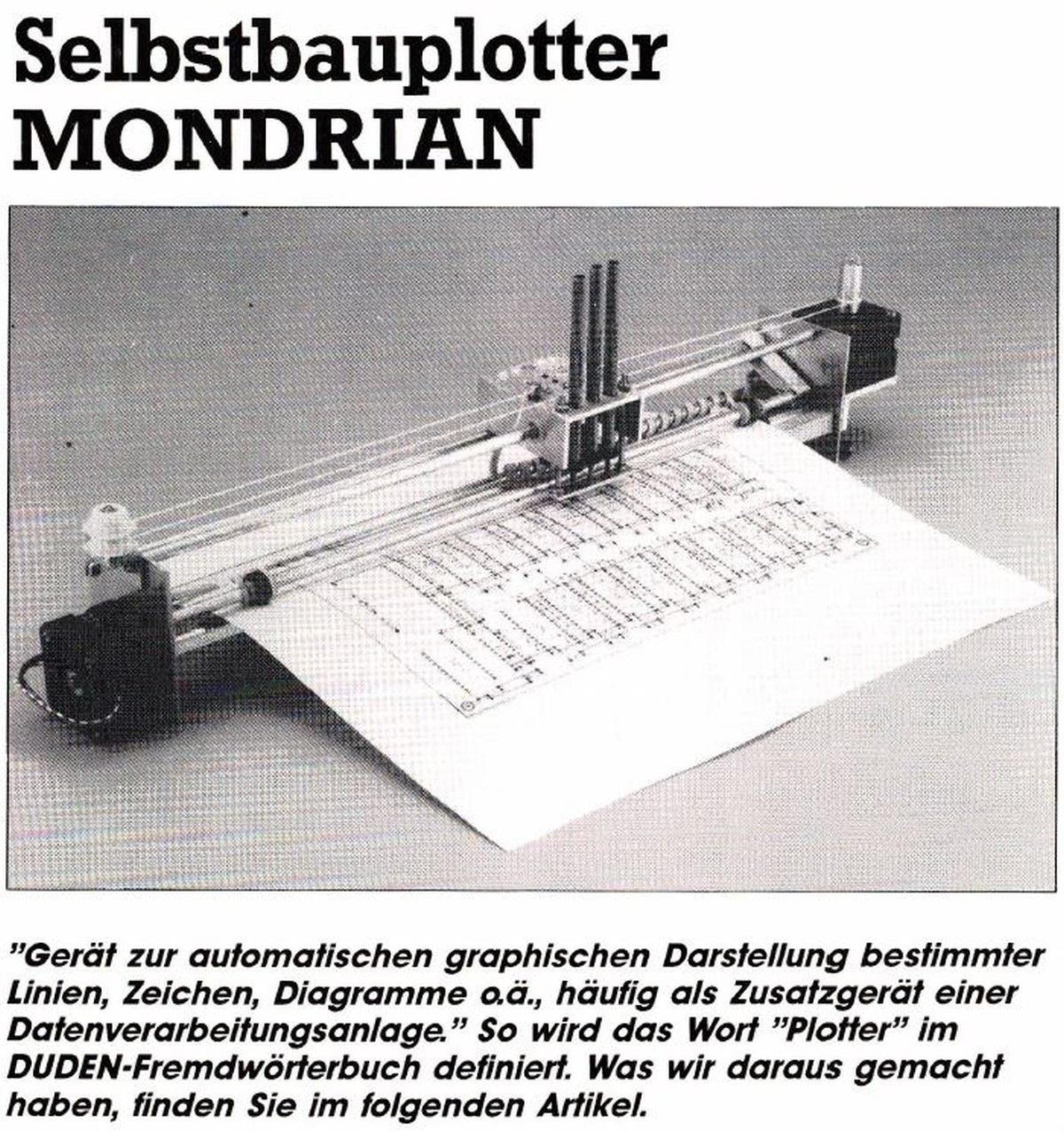

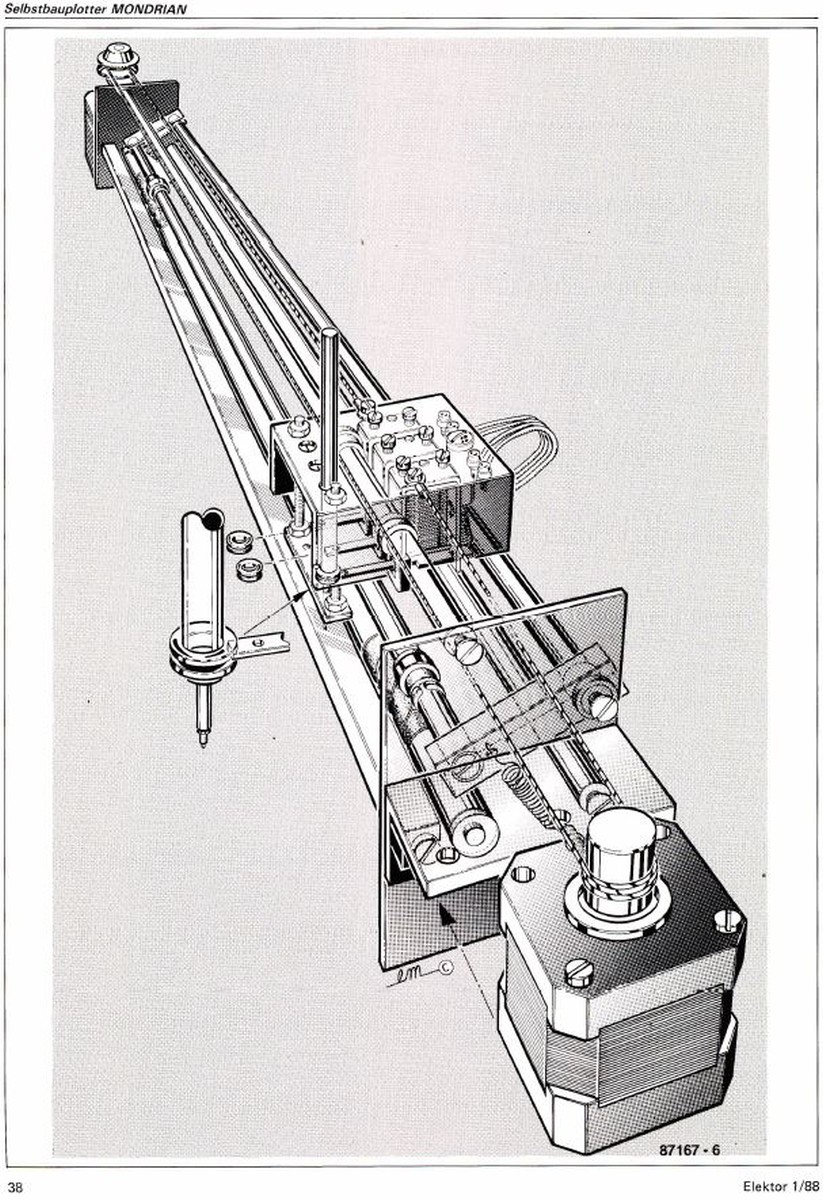

{Elektor Mondrian} Im Jahr 1988 sind viele interessante Dinge geschenen. Ich habe mein Elektrotechnikstudium an der TU Berlin begonnen und Elektor hat einen Bauplan für einen rudimentären DIN A3 Plotter mit drei Farstiften veröffentlicht. Während Ersteres im Desaster endete, hat mich der Elektor-Artikel damals unglaublich begeistert und inspiriert. Leider konnte ich mir die aufwändige Mechanik damals nicht leisten...

Elektor Mondrian

Elektor Mondrian

Elektor Mondrian

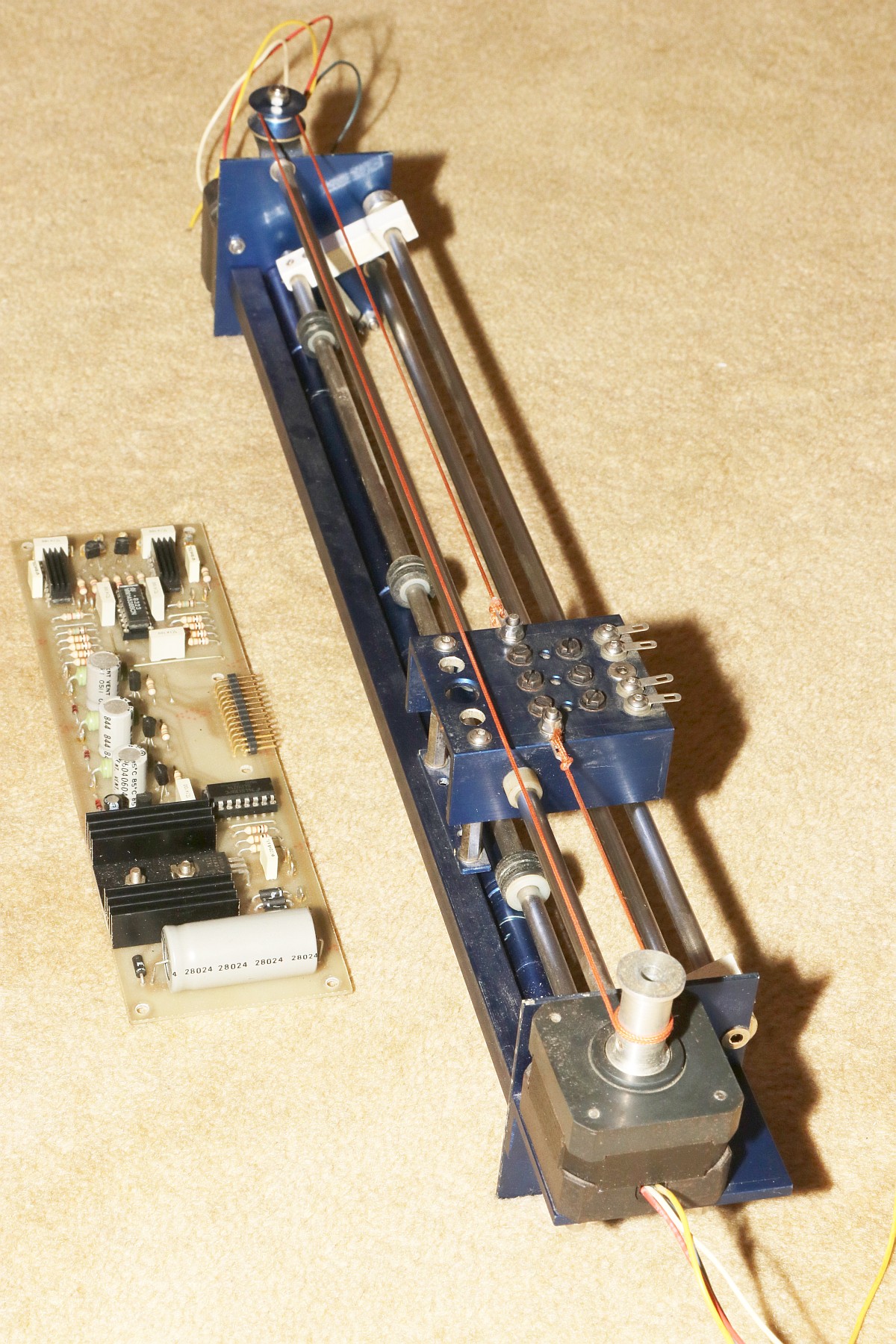

Heute ist das etwas anders... vor wenigen Tagen ist mir ein Angebot unter die Finger gekommen, zu dem ich nicht nein sagen konnte...

Elektor Mondrian

Nach nur 35 Jahren wird ein Traum Wirklichkeit. Wir dürfen gespannt sein!

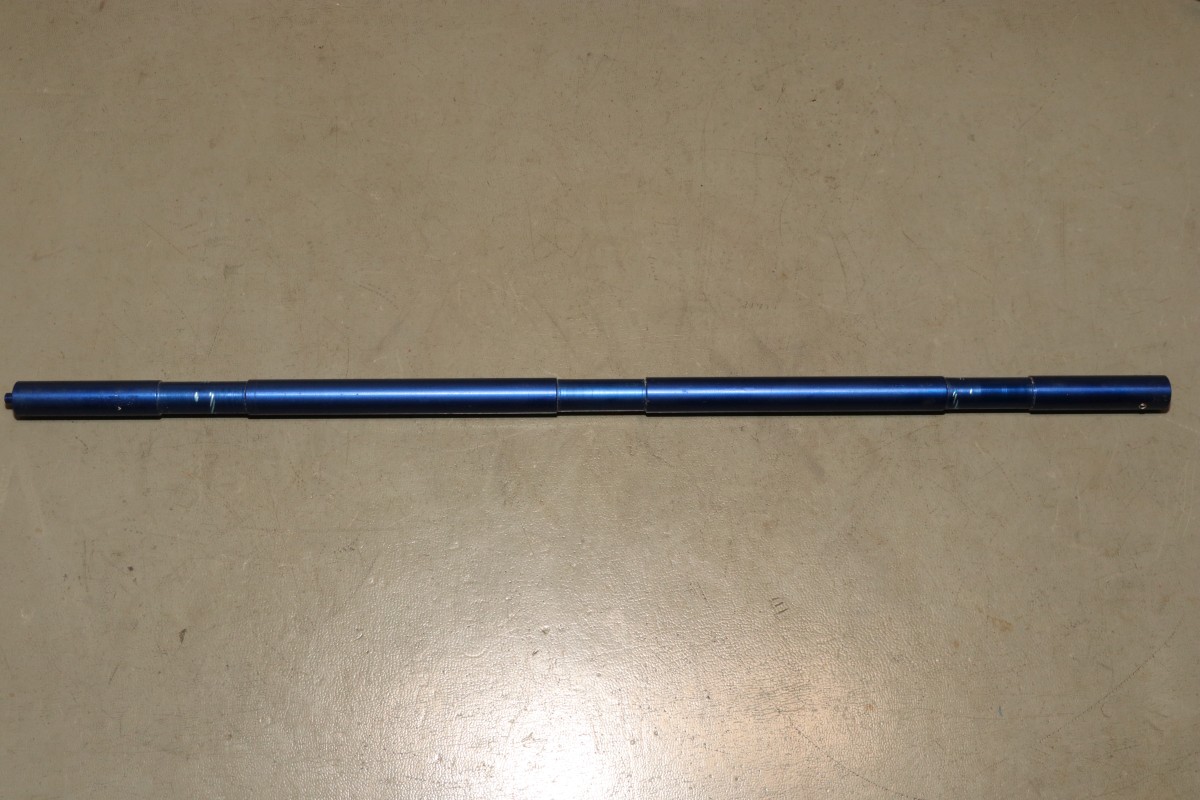

{Der erste Aufbau - Fertigstellungen und Optimierungen} Was mir als erstes auffällt, sind die fehlenden Details im Bereich der Papierwalze...

Elektor Mondrian

Im Elektorartikel genau beschrieben: hier muss was mit gutem Reibungskoeffizienten rein.

Elektor Mondrian

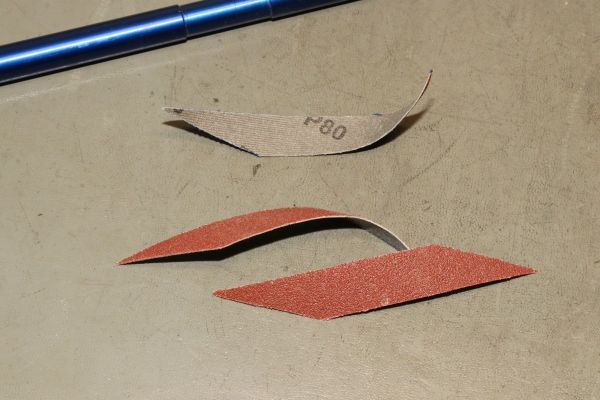

Am besten ein grobes Schmirgelleinen. Ein Band aus einem Bandschleifer wird dafür geopfert. Es ist ja für einen guten Zweck!

Elektor Mondrian

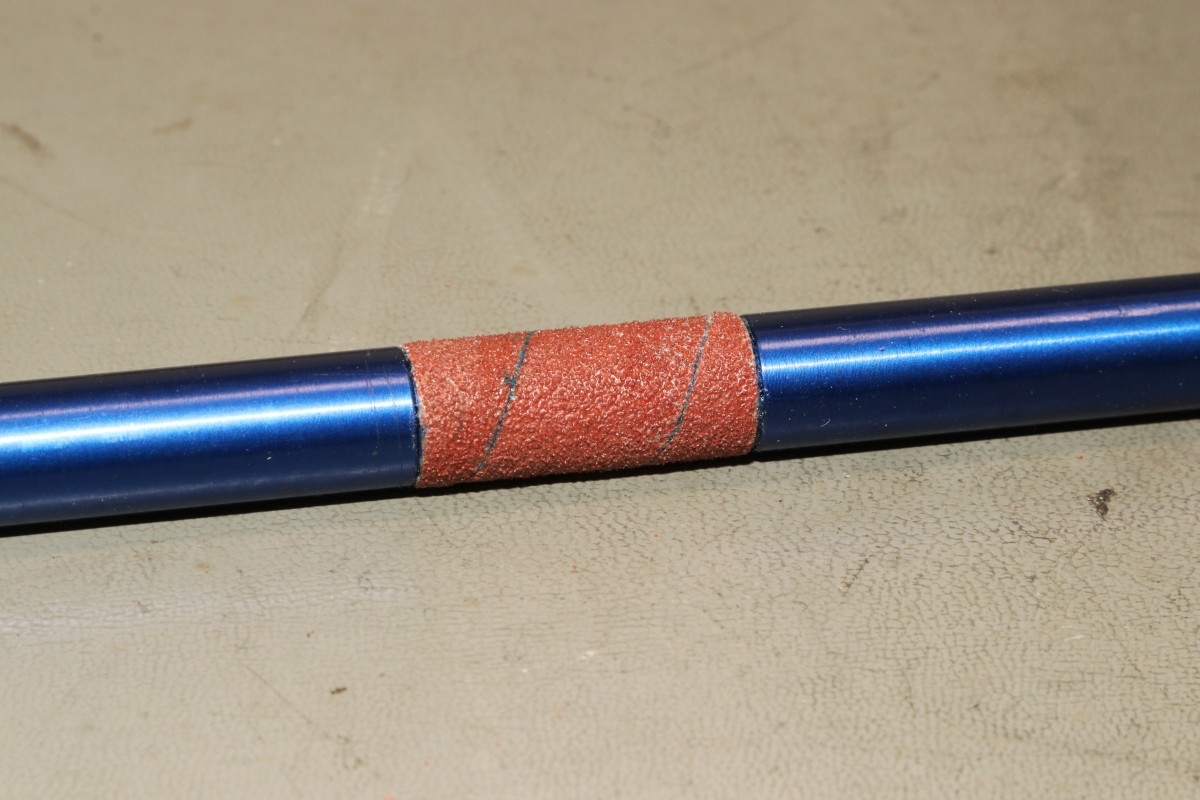

Dauerelastischer Schuhkleber und viel Geduld führen zum Erfolg.

Elektor Mondrian

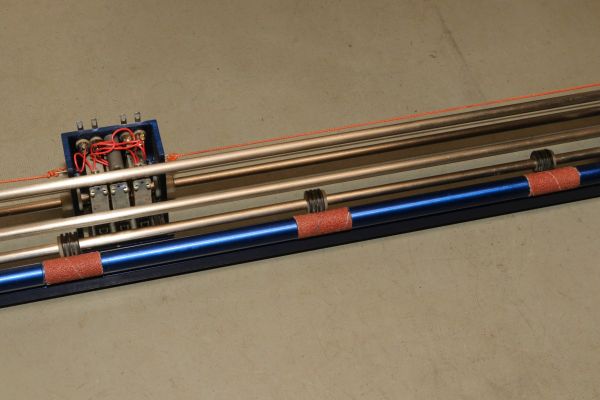

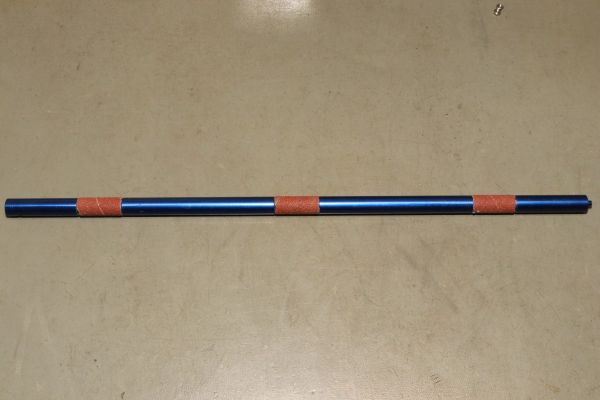

Das sieht doch schon sehr gut aus...

Elektor Mondrian

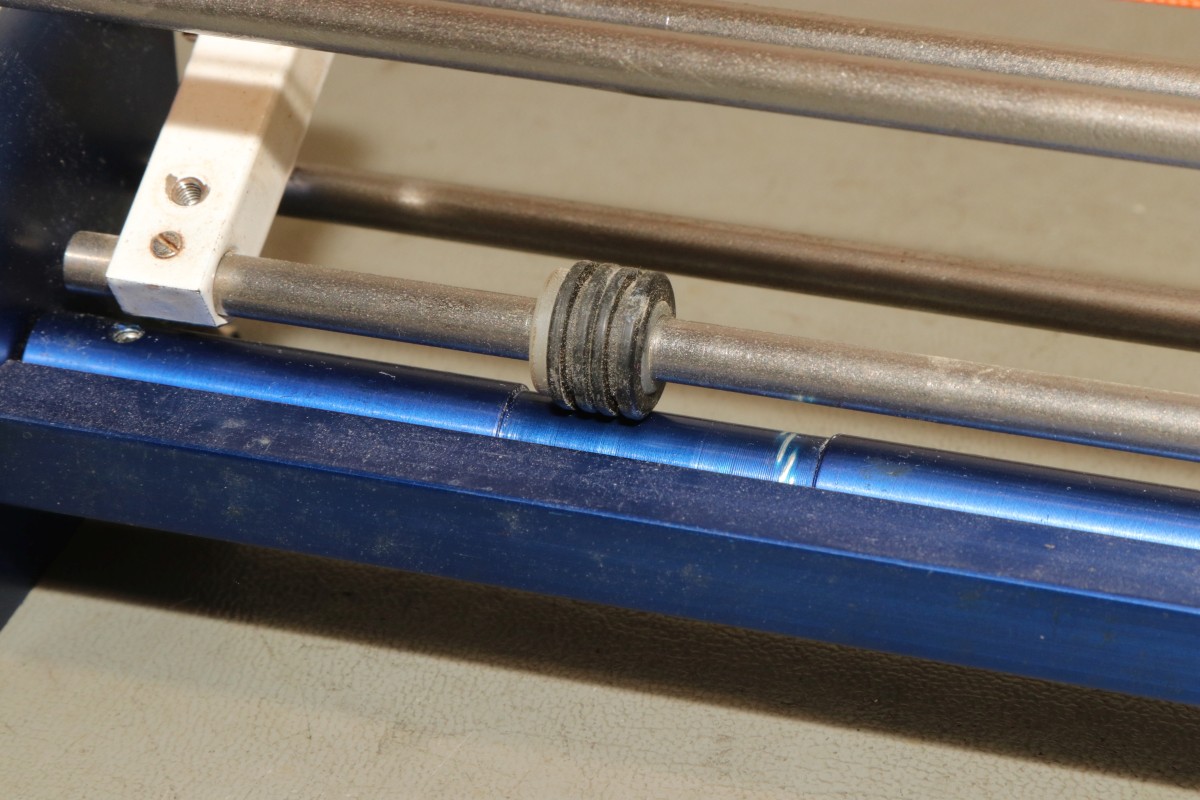

Beim Zusammenbau zeigt sich: die Andruckrollen sind nicht lagestabil - da muss etwas Professionelleres her.

Elektor Mondrian

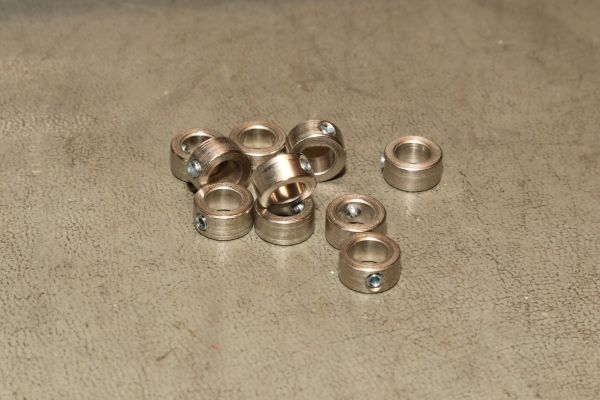

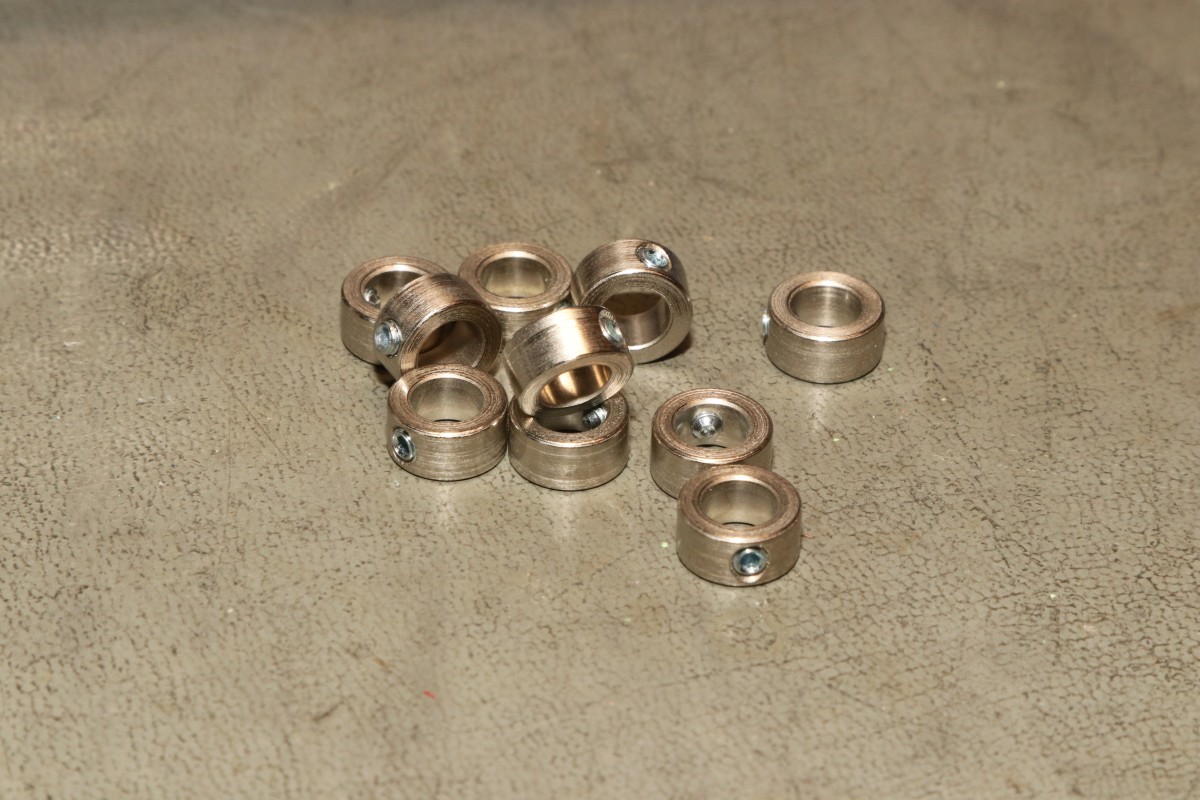

Passende Feststellringe mit Madenschrauben...

Elektor Mondrian

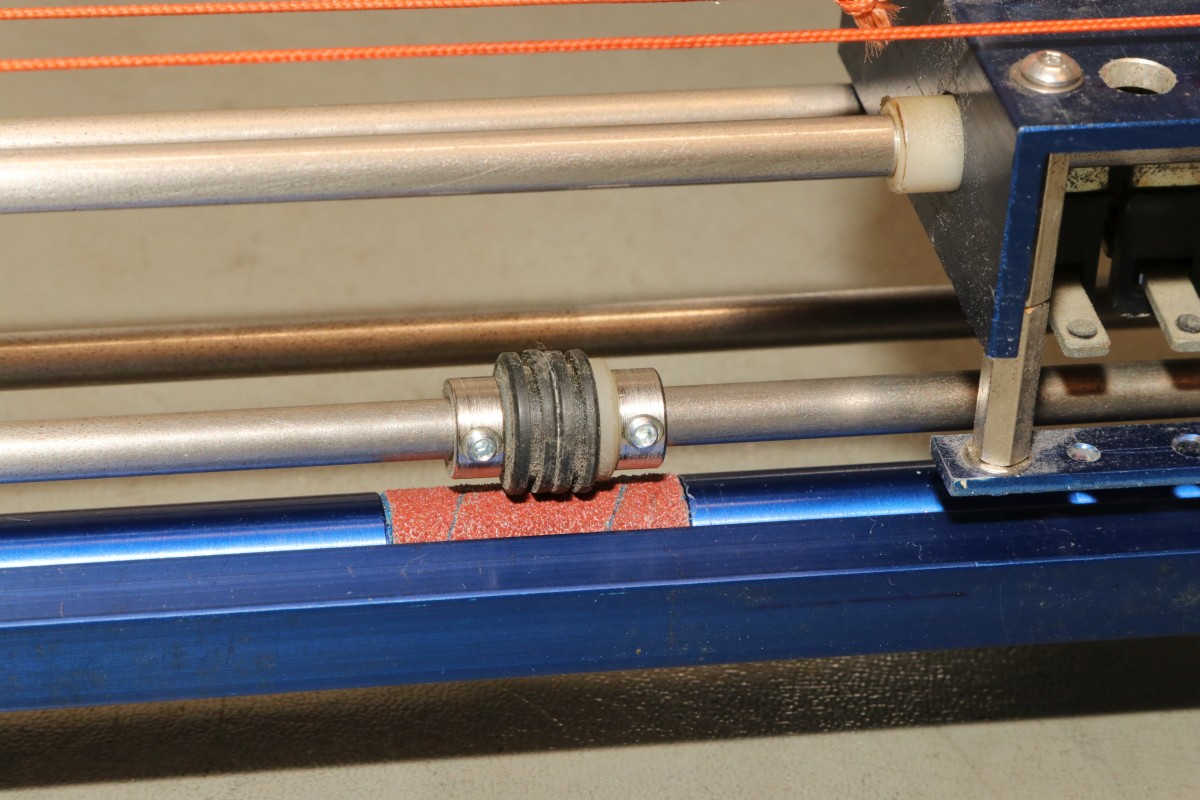

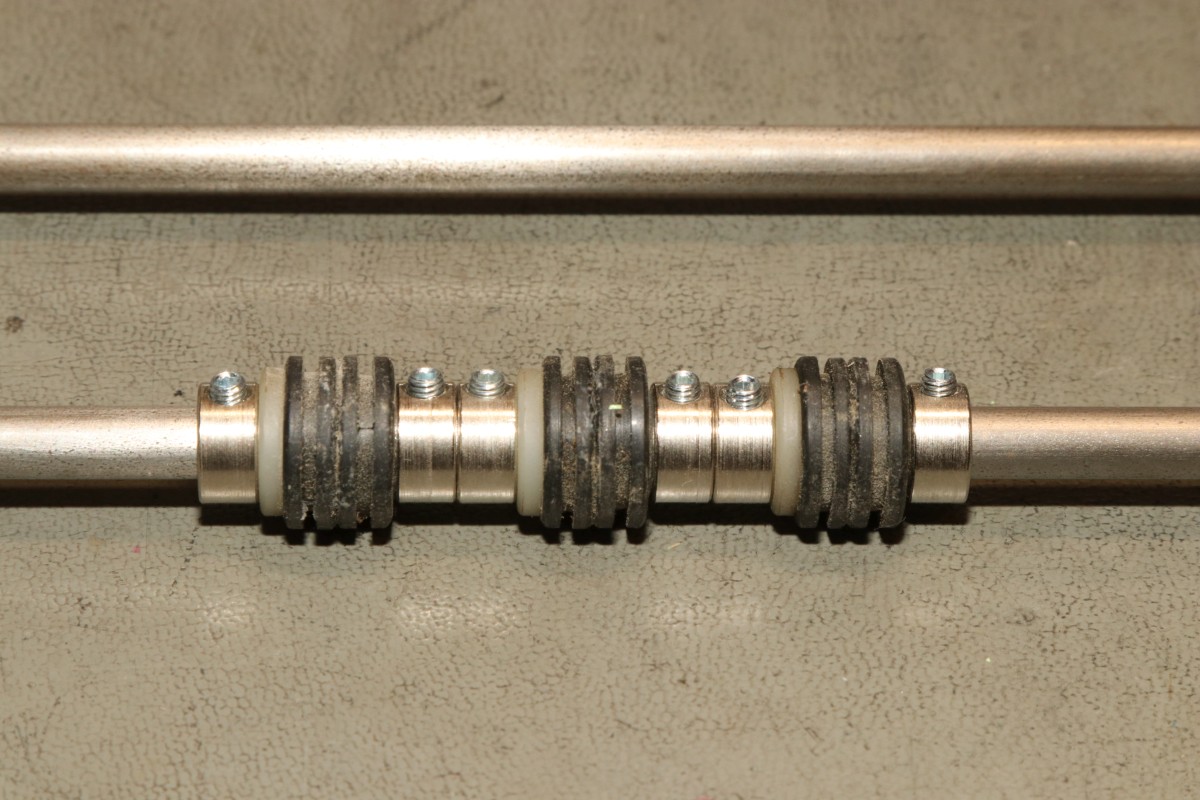

So sieht das aufgefädelt aus:

Elektor Mondrian

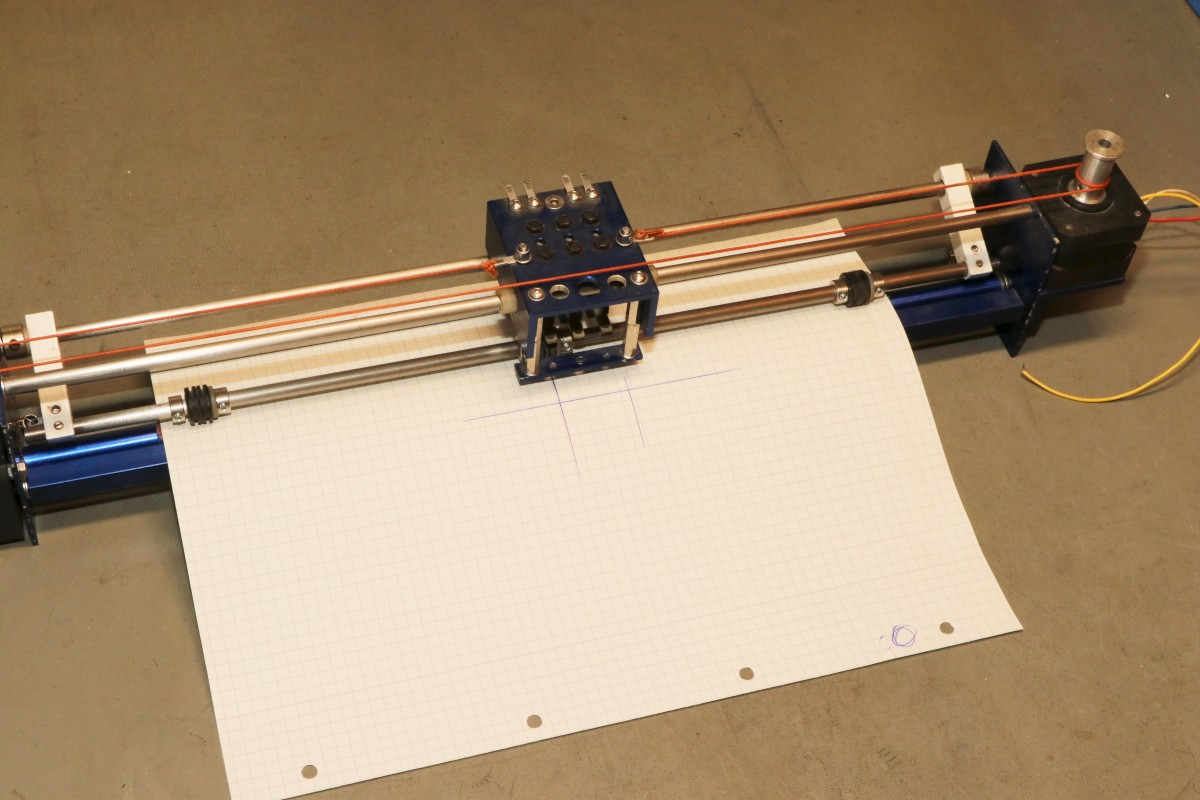

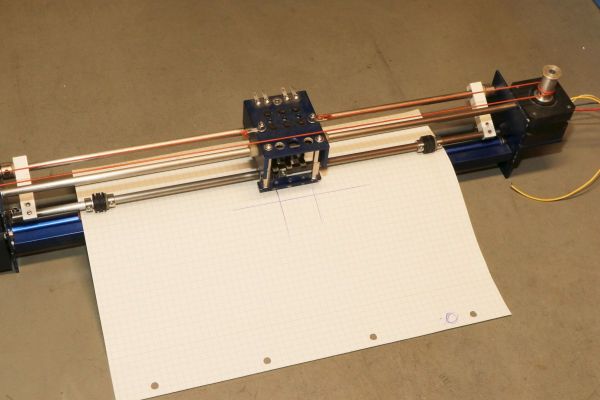

Und so in Aktion.

Elektor Mondrian

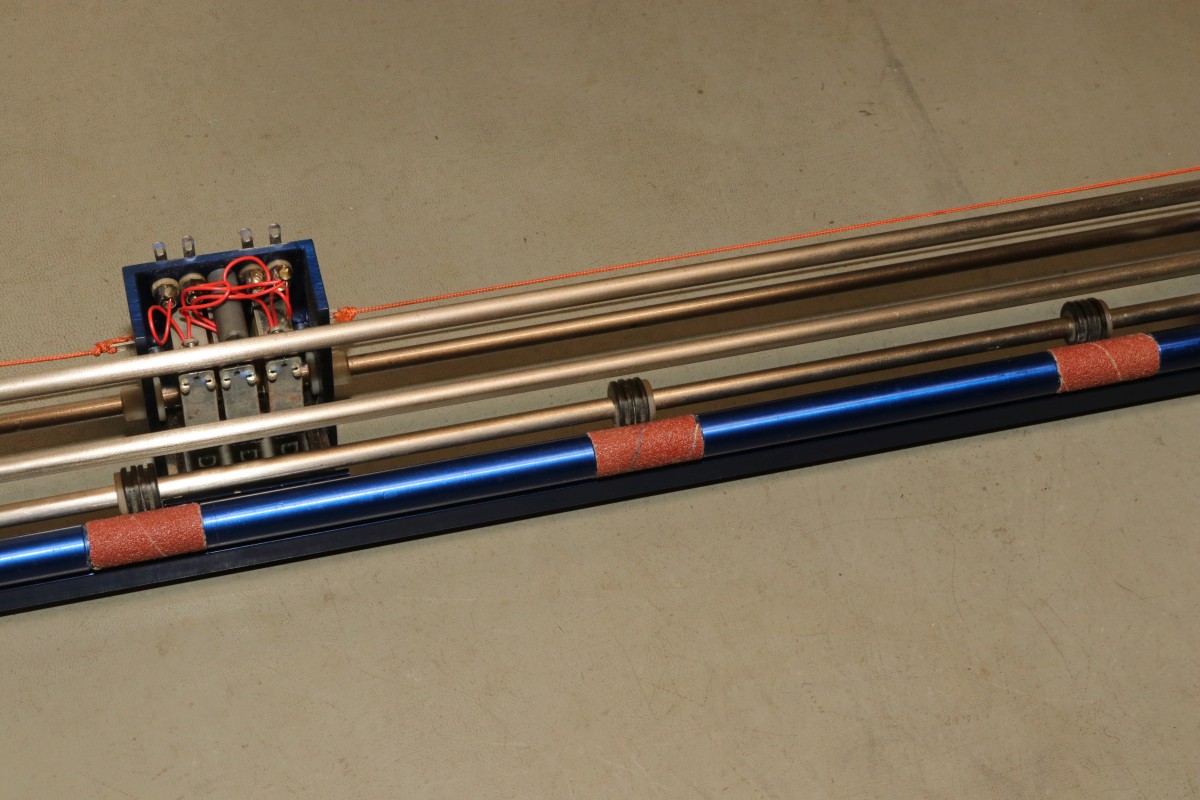

Die Mechanik passt so schon mal perfekt. Auch wenn es sich hierbei um den ersten Mondrian handelt, der im Gegensatz zur Mondrian 2 Variante, die bald danach in der Elektor erschien, noch keine mechanischen Optimierungen aufwies. Trotzdem ist die Konstruktion erstaunlich wiederholgenau!

Elektor Mondrian

Jetzt fehlt noch die Software, um den Plotter sachgerecht ansteuern zu können... Da frage ich doch einfach mal die Programmierer der originalen Elektor Software an. Die gibt es nämlich noch: Hard- und Software Burkhard Lewetz.
