Mike McBike @ Home / Drucker / Binder 8510A

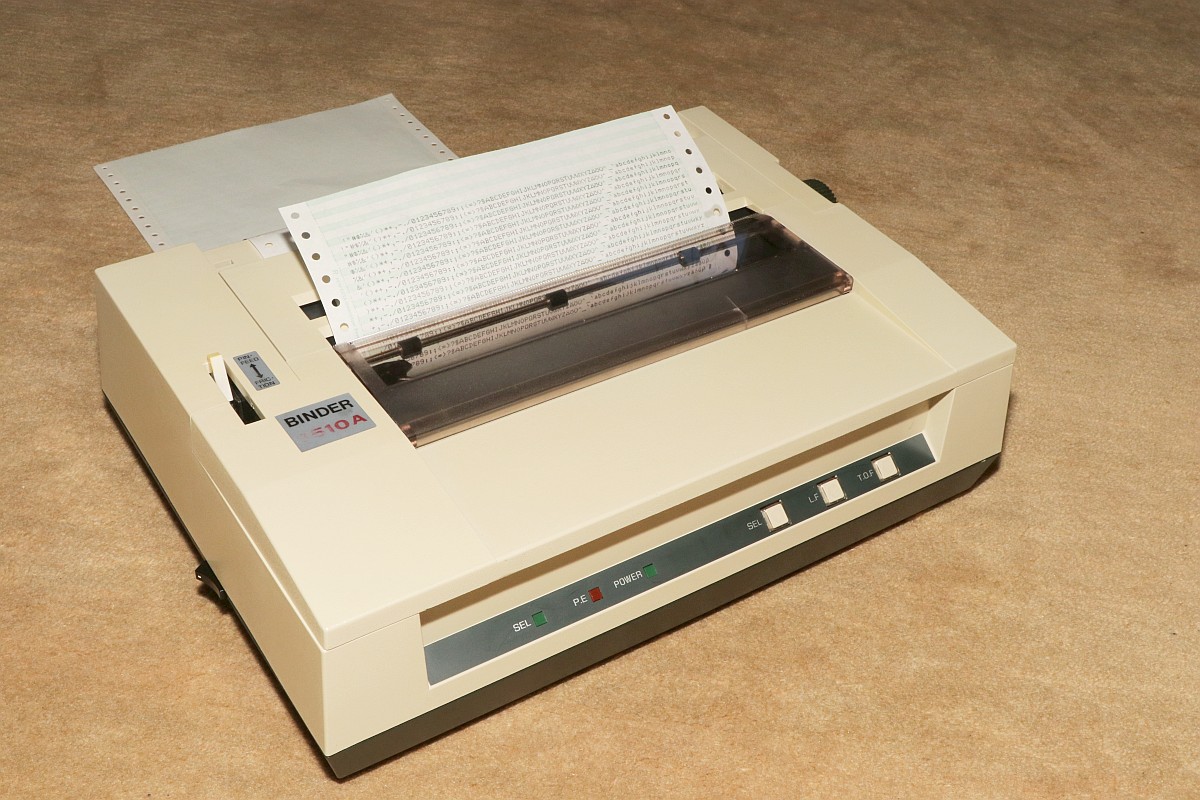

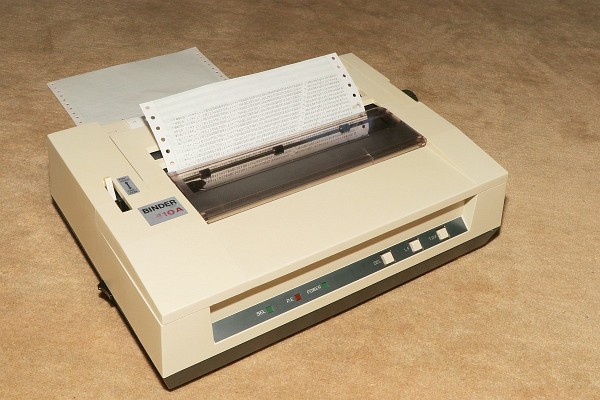

{Binder 8510A} ein bidirektional druckender Neunnadler - ebenfalls aus meinem CBM-Konvolut: ein solider, handlicher 9-Nadel-Drucker aus den 80ern. Man merkt diesem Drucker noch deutlich an, dass er einer der ersten Nadeldrucker seiner Generation war: stabiles Gehäuse, kein Schnickschnack, Chassis vollständig aus Metall... Das Gerät wirkt im Vergleich zu heutiger IT-Consumer-Ware geradezu unglaublich wertig.

Binder 8510A

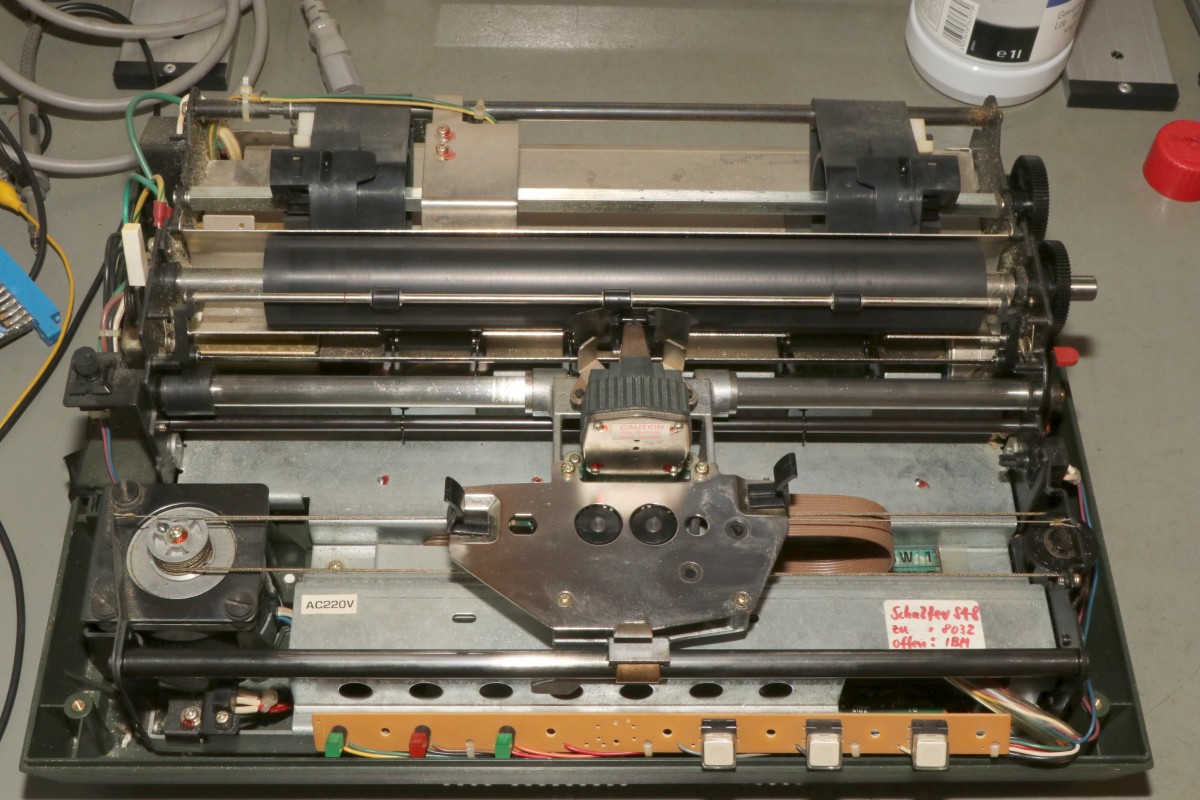

Die Gehäuseoberschale lässt sich mit vier Schrauben sehr einfach lösen. Im Inneren erwartet uns hochwertige Mechanik. Wer noch die mechanischen Rechenmaschinen aus den 60ern kennt, der entdeckt hier noch sehr ähnliche Konstruktionen...

Binder 8510A

Binder 8510A

Binder 8510A

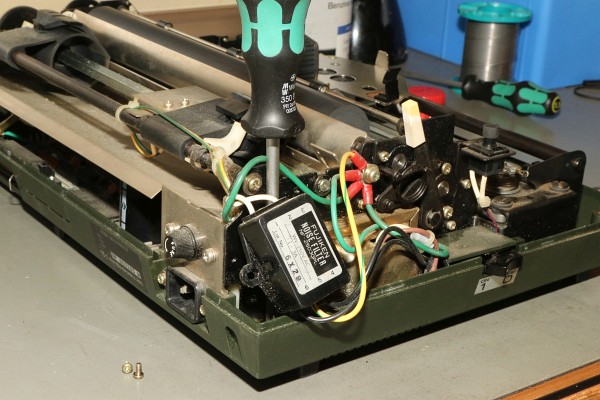

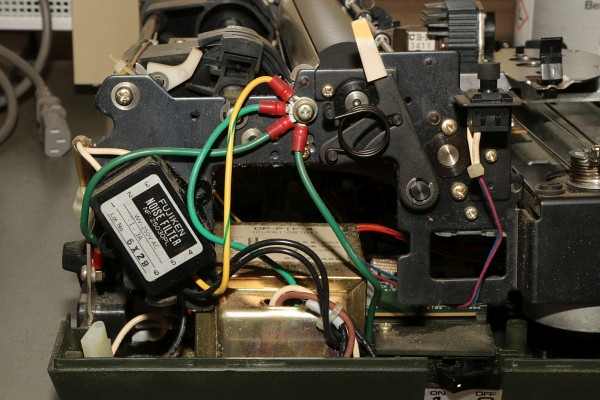

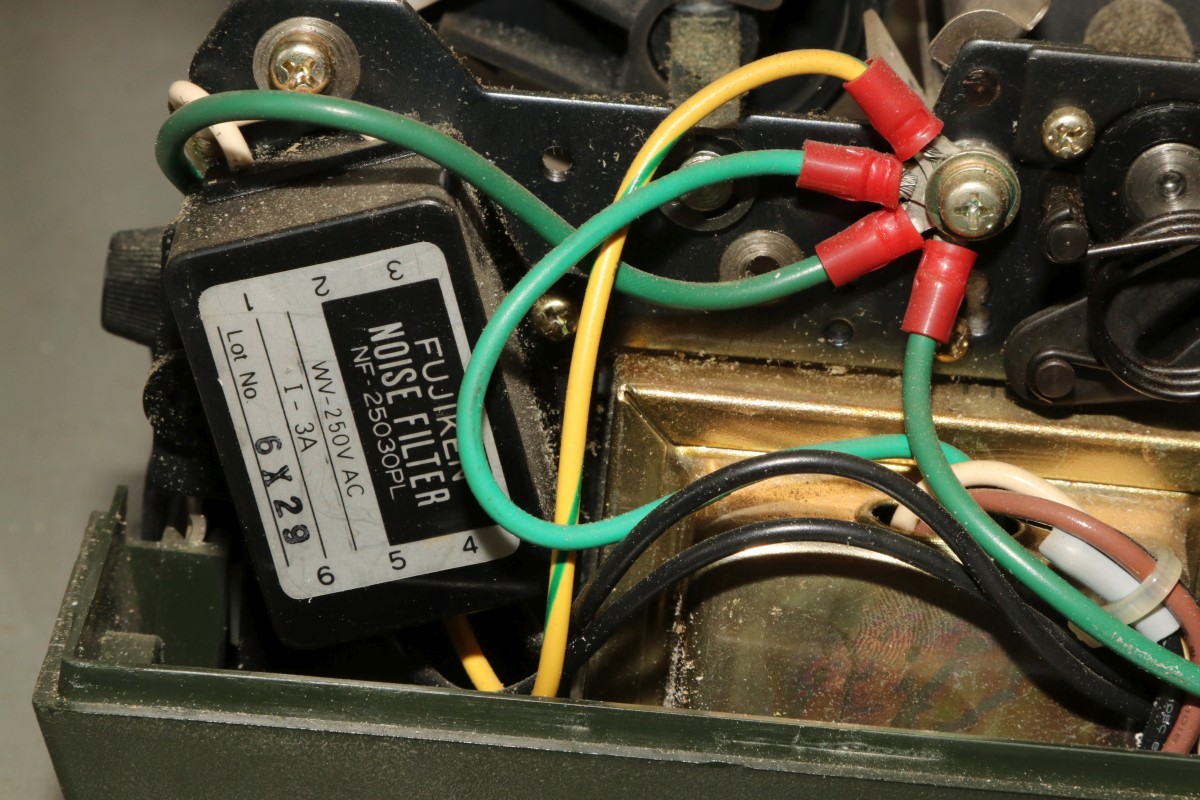

Das Netzfilter hält hoffentlich länger als die bekannten Knallbonbons in den CBMs. Man muss es abschrauben, um an die vierte Befestigungsschraube des Chassis zu gelangen!

Binder 8510A

Binder 8510A

Der sternförmige Schutzerdepunkt... hübsch!

Binder 8510A

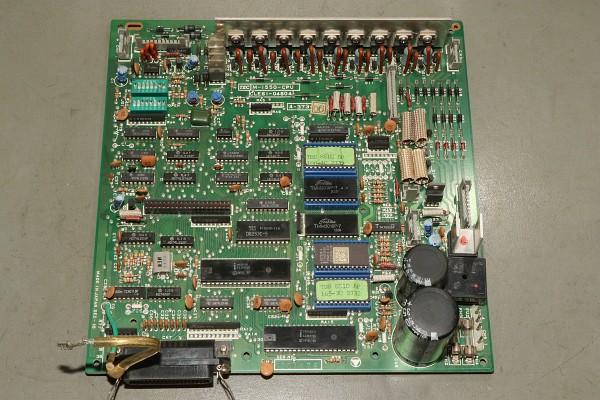

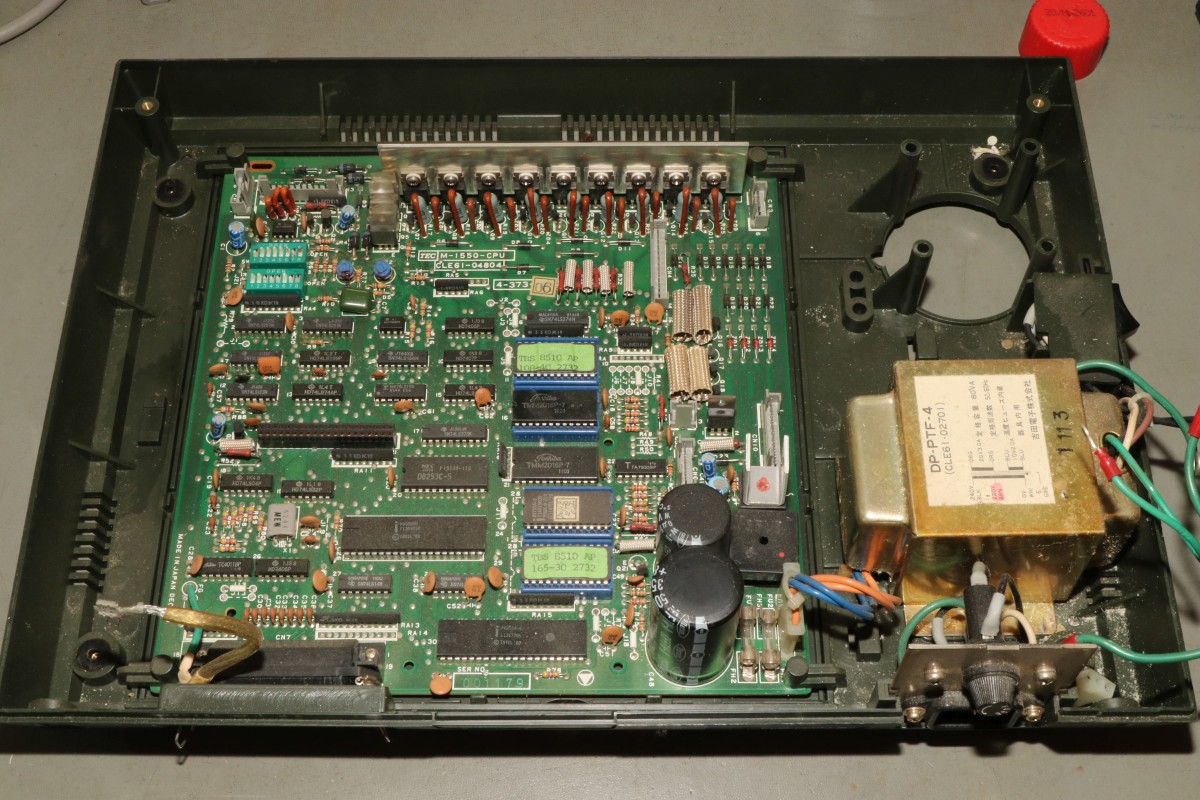

Und nach vorsichtigem Lösen diverser Steckverbinder (die sind echt kurz verkabelt!) hält man die Platine in der Hand:

Binder 8510A

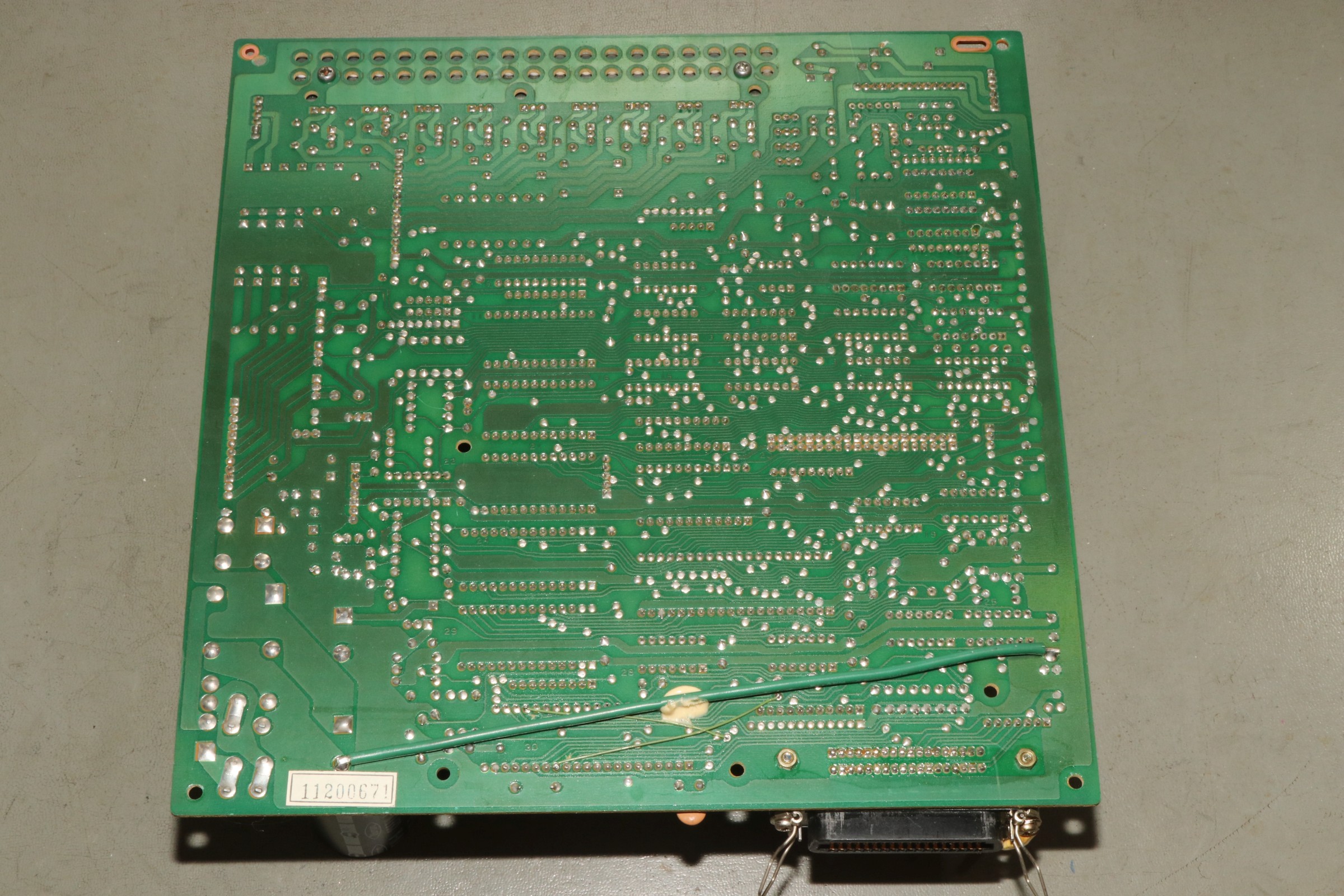

Wow... die volle Rechenpower eines 8085... da steckt im Drucker schon so viel Rechenleistung, wie im Computer selber. Hier mal sehr hoch auflösend:

Binder 8510A

Binder 8510A

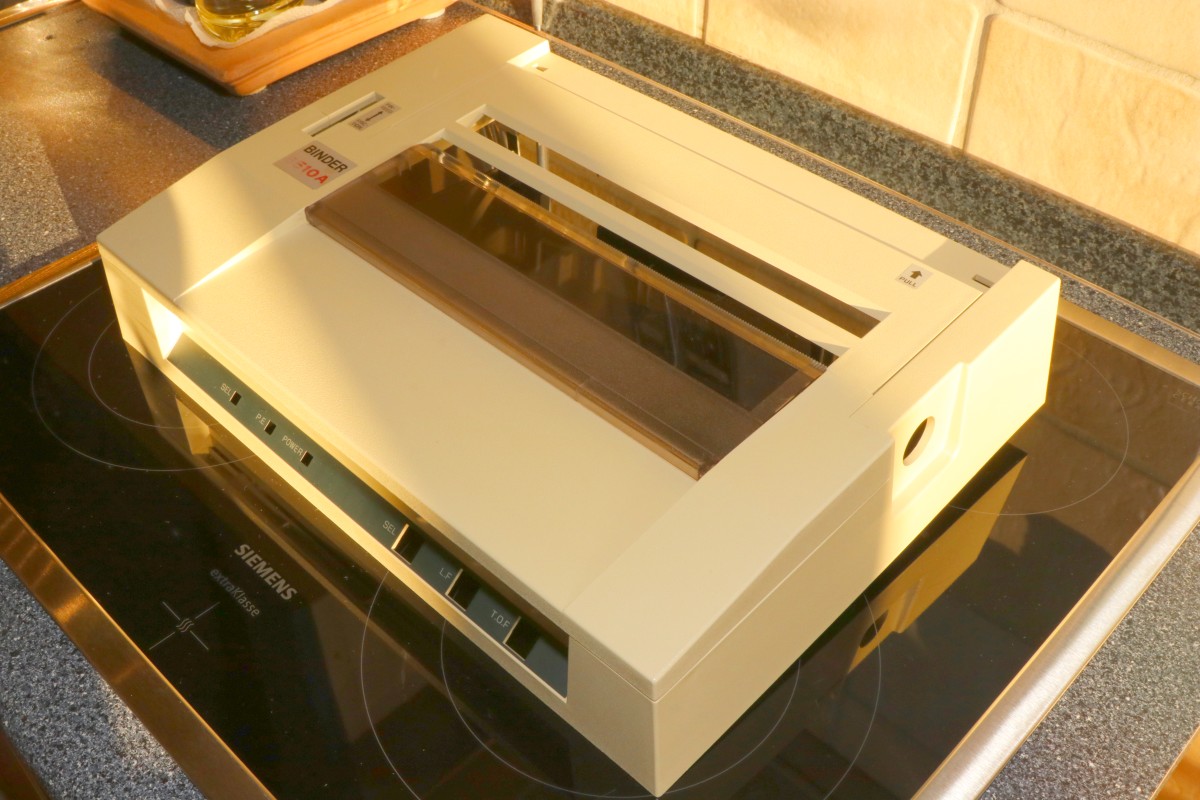

Technisch läuft das Exemplar wunderbar, aber ich hasse verdreckte Exponate... Daher sind mal wieder diverse Reiniger, Schwämme und andere Küchenutensilien gefragt. Protip: abwarten, bis das Innenministerium das Haus verlassen hat!

Binder 8510A

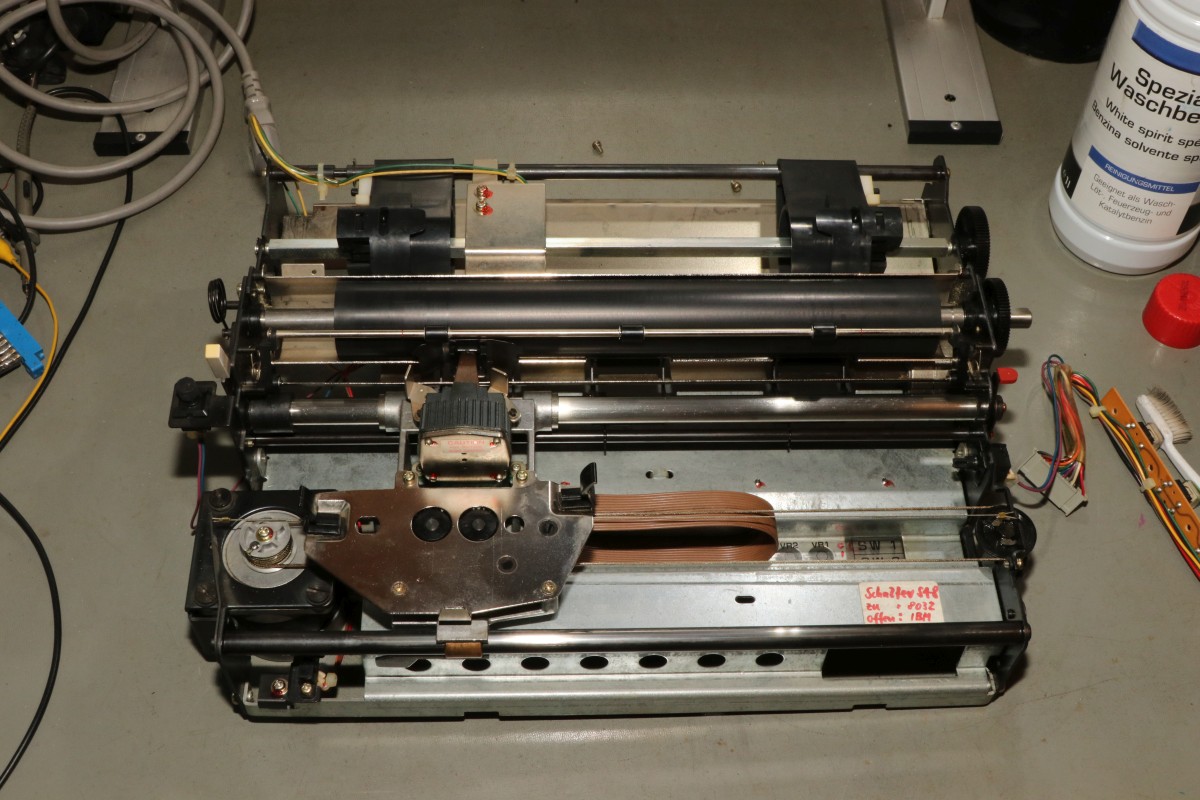

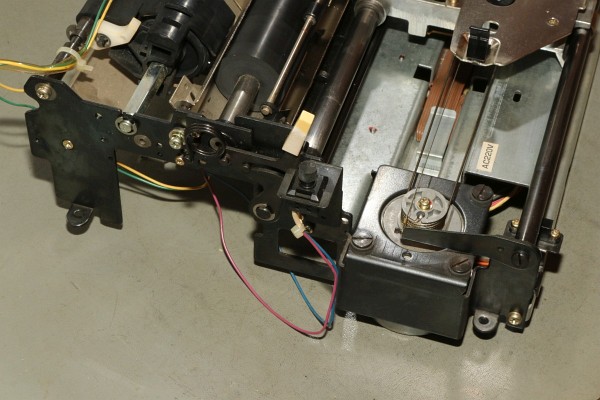

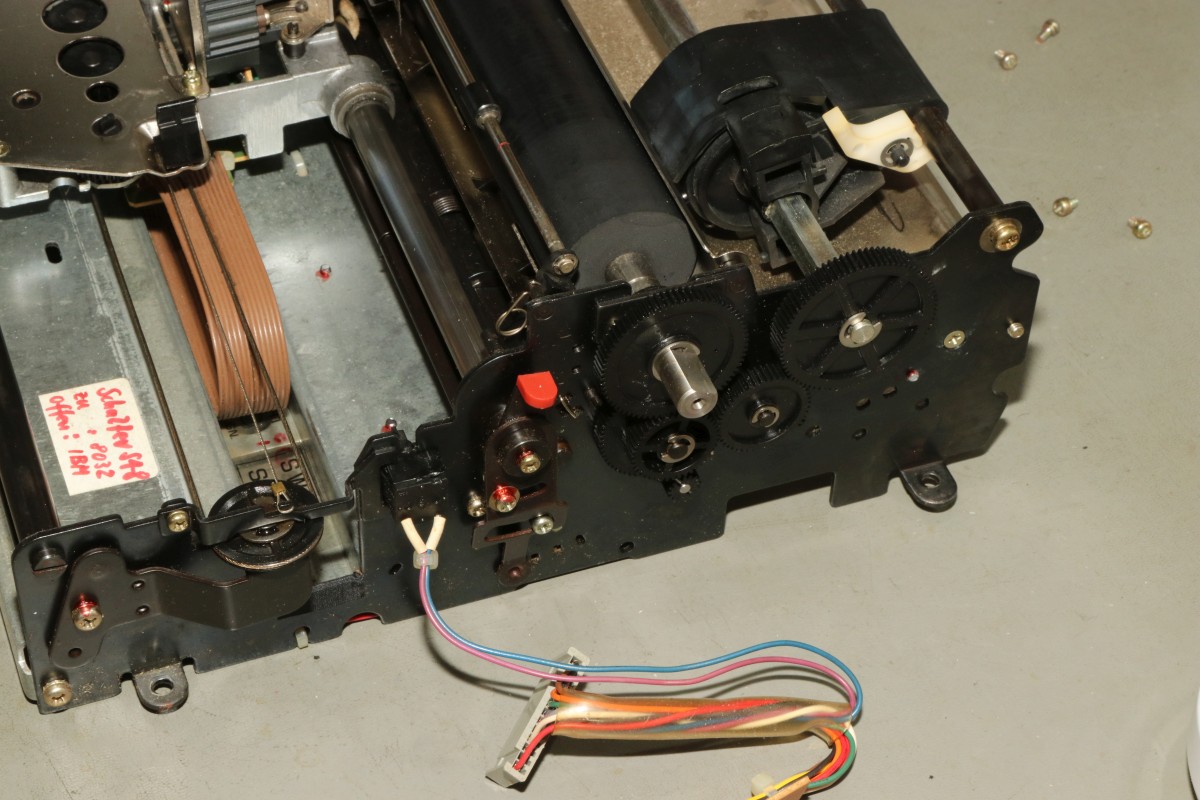

Das Gehäuse war einfach - die Mechanik ist schon kniffliger...

Binder 8510A

Binder 8510A

Binder 8510A

Binder 8510A

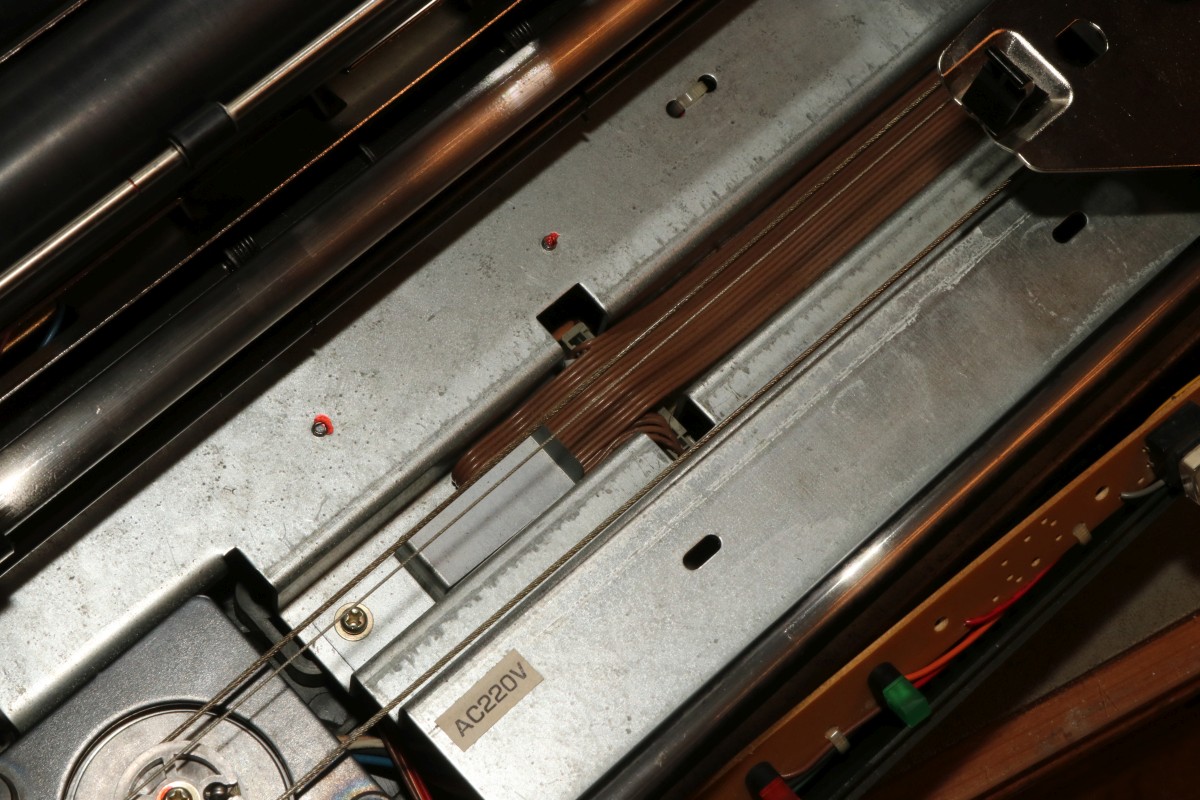

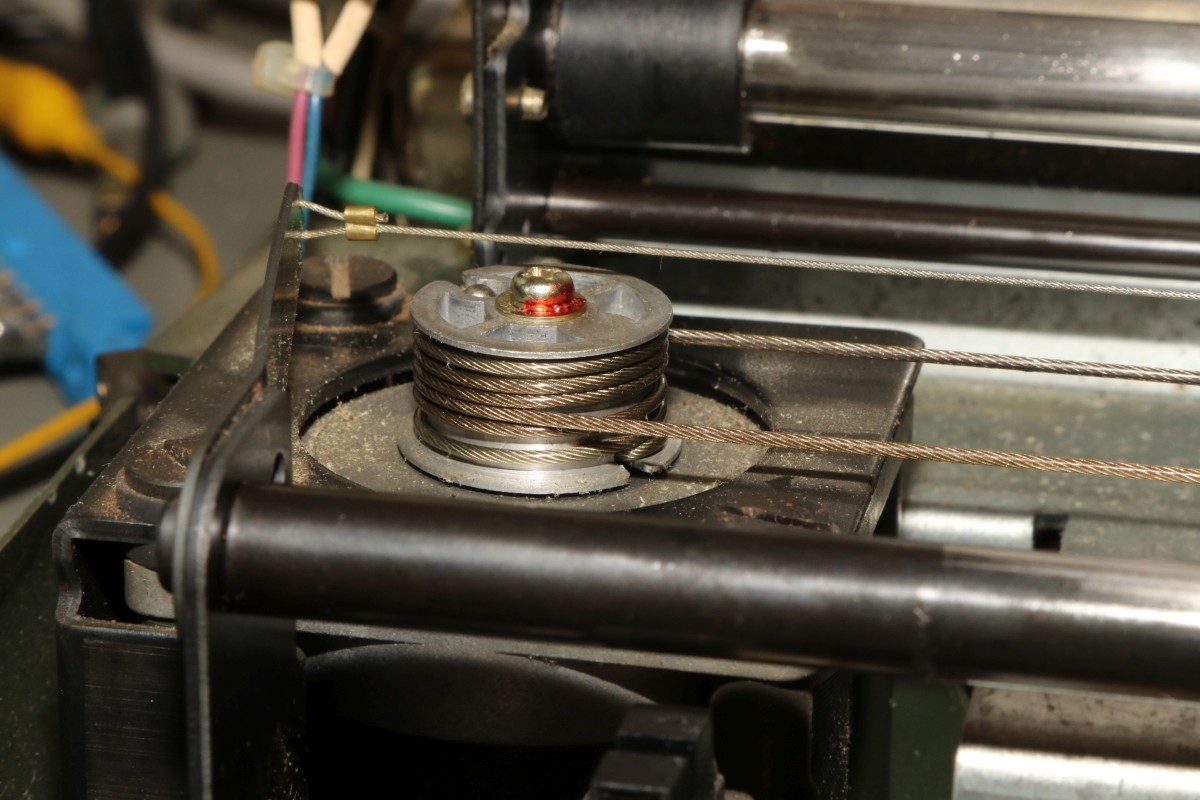

Aber mit Spiritus, Stofftüchern und einem kleinen Kännchen Öl bewaffnet, wird das richtig schön sauber. Der Zusammenbau geht in umgekehrter Reihenfolge! Der einzige Steckverbinder, den man nicht direkt auf die Platine stecken kann, ist das Flachbandkabel zum Druckkopf! Dafür kann man das Niederhalteblech demontieren und den Stecker dann von oben in die Stiftwanne reindrücken!

Binder 8510A

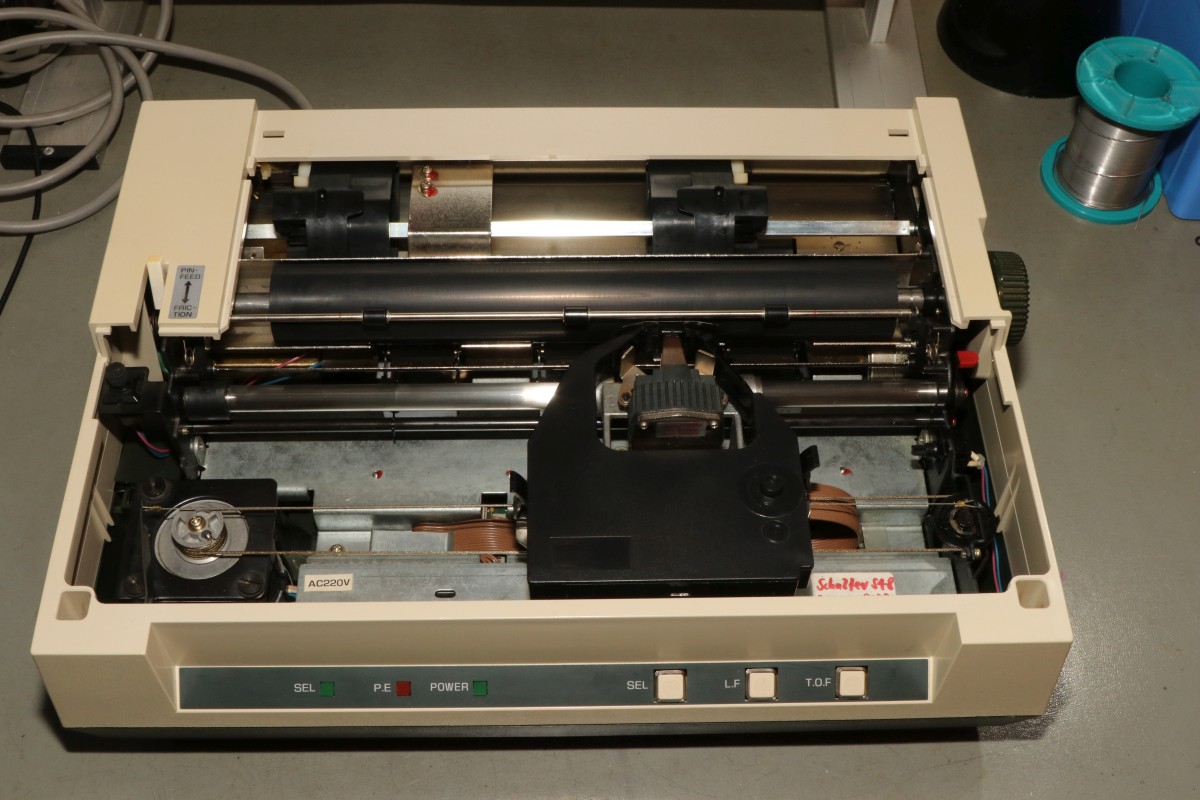

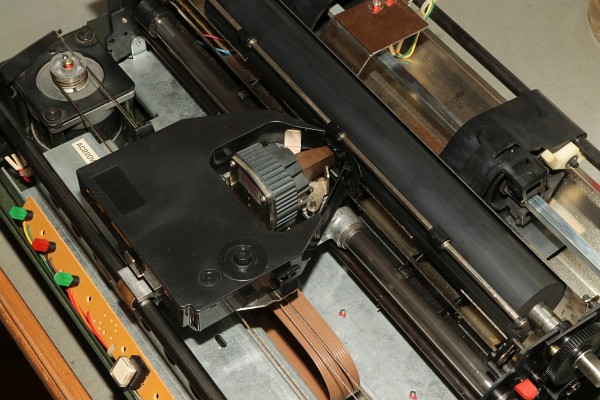

Jetzt noch das neue Farbband einlegen (ja, die gibt es immer noch käuflich zu erwerben!)...

Binder 8510A

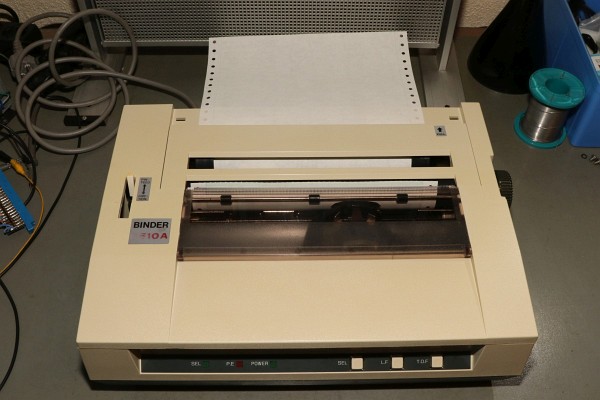

Das Bedienfeld wird wieder in das Gehäuseoberteil geschraubt und dann das Oberteil auf den Drucker aufgesetzt. Das Handrad nicht vergessen, das hat man bei der Demontage abziehen müssen!

Binder 8510A

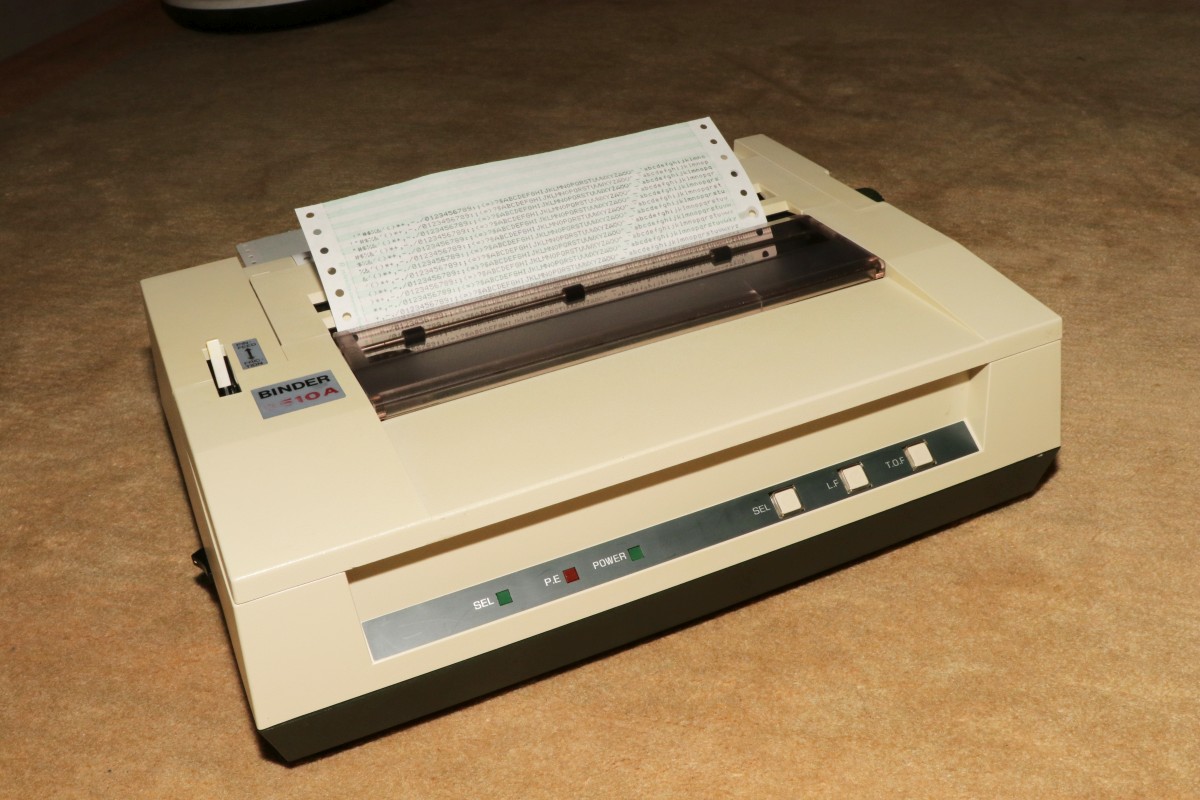

Traktorpapier einlegen, ausrichten...

Binder 8510A

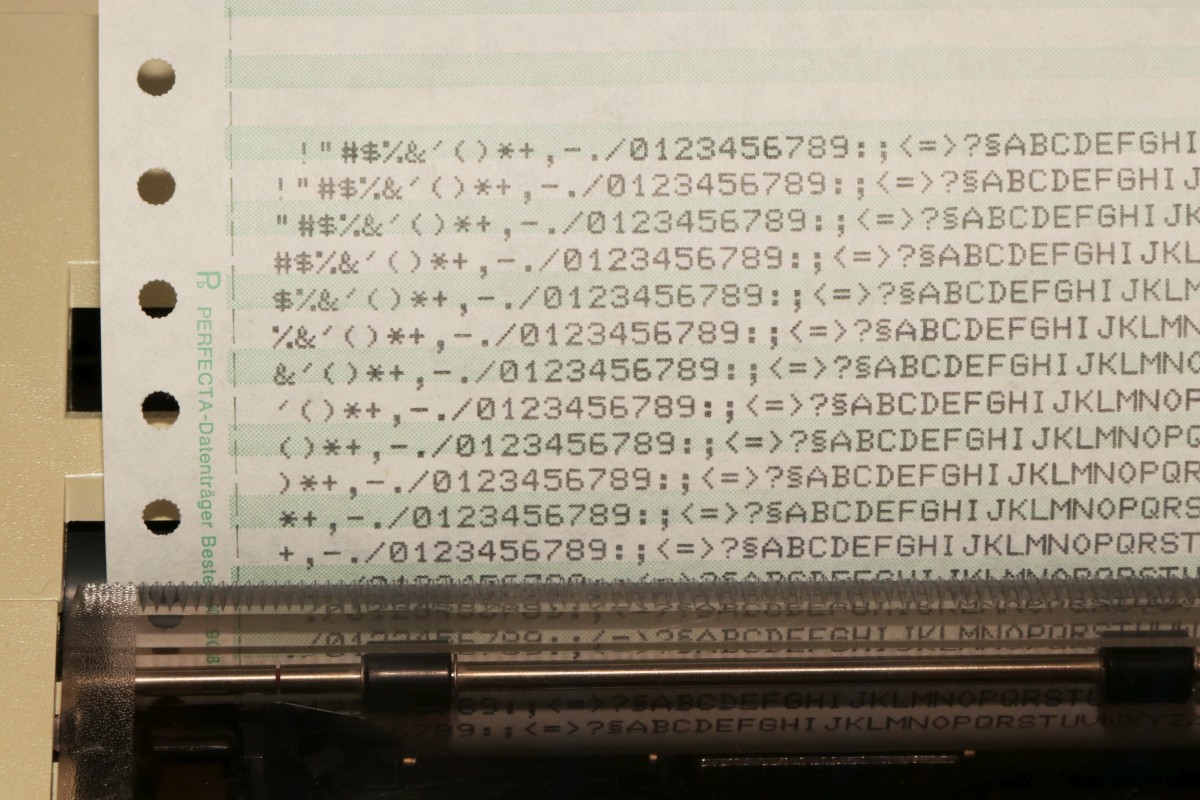

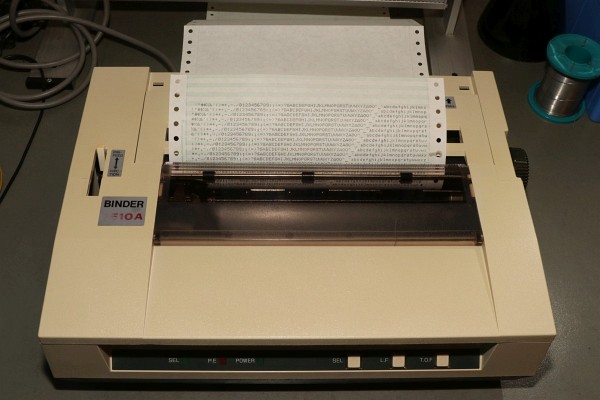

Und bei gedrücktem LineFeed einschalten. Der Selbsttest sollte jetzt starten...

Binder 8510A

Binder 8510A

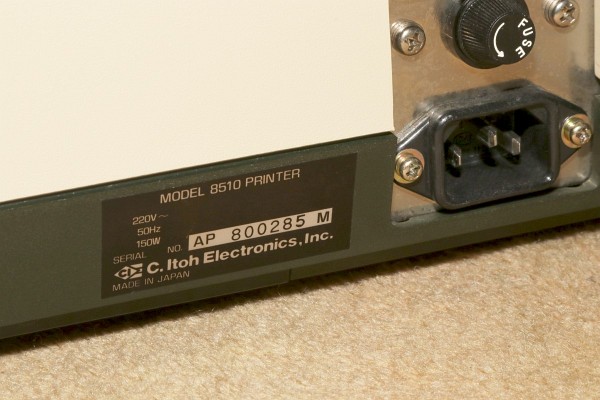

Ich bin begeistert. Und ja, der Binder ist ein umgelabelter C.Itoh 8510...

Binder 8510A

Binder 8510A

Binder 8510A

Binder 8510A
