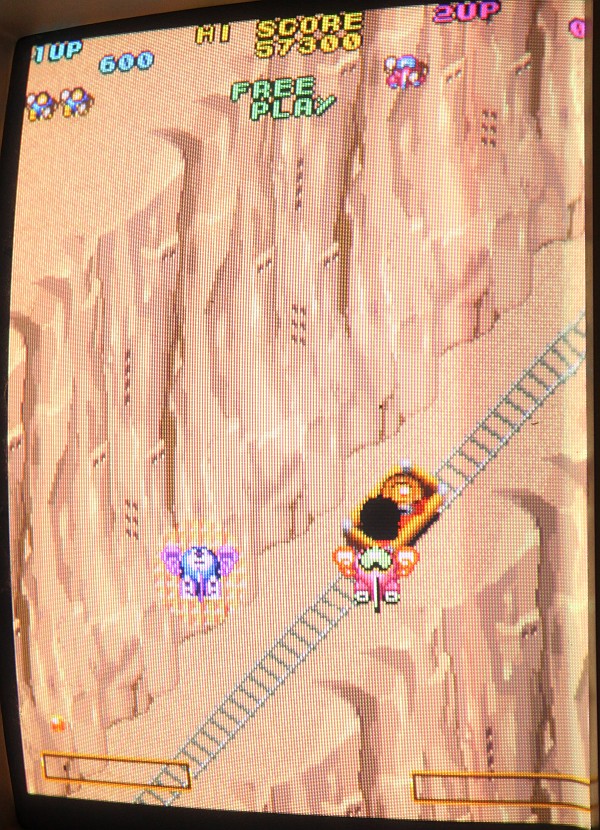

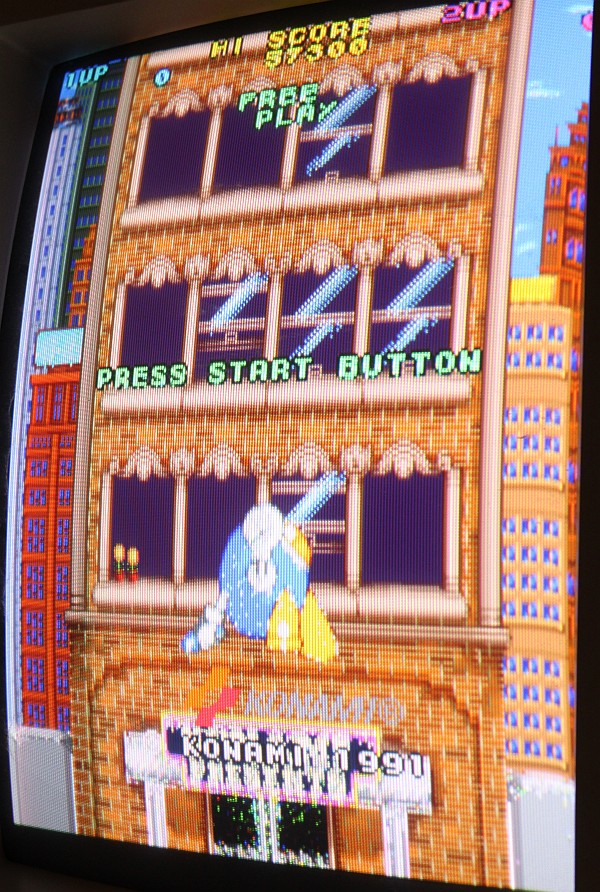

{Bells and Whistles} Kandidat mit sporadisch auftretenden Grafikfehlern. Wenn das Teil warm wird und man mit den Händen irgendwo hinkommt, dann fehlen teilweise Sprite-GFX und es gibt hässliche Farbfehler... Schwer zu finden! Aber ein Lötfehler an den Customs ist es nicht.
![Bells and Whistles](img_baw/baw01.jpg)
![Bells and Whistles](img_baw/baw02.jpg)
es ist extrem schwierig, den Fehler zu lokalisieren, weil er nur sporadisch auftritt... doch das Glück ist auf meiner Seite: diese Adressleitung zu einem Video-RAM sieht nicht gut aus. Leichter Druck auf die Platine toggelt zwischen gut und schlecht.
![Bells and Whistles](img_baw/baw03.jpg)

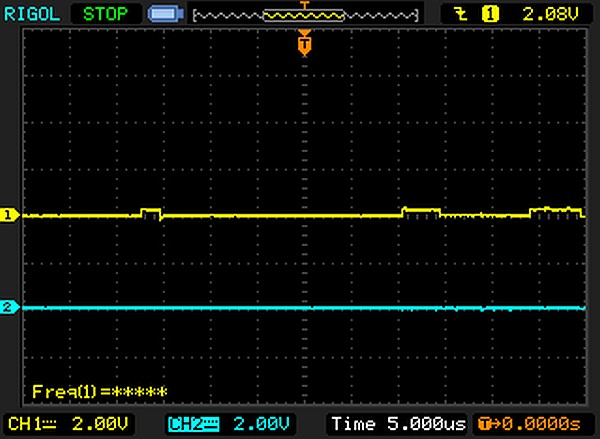

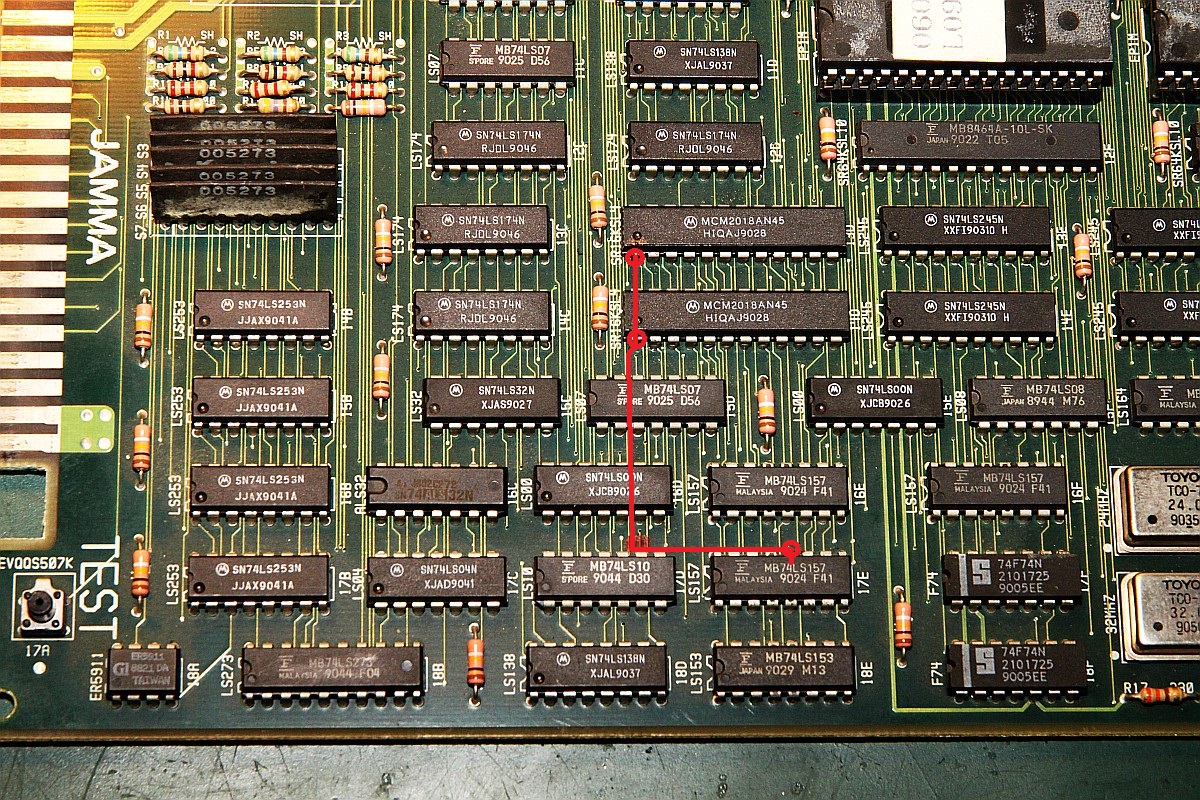

Der Durchgangsprüfer ist wider mal mein Freund: wo kommt das Signal her?
![Bells and Whistles](img_baw/baw04_tn.jpg)
Krücke gelegt:

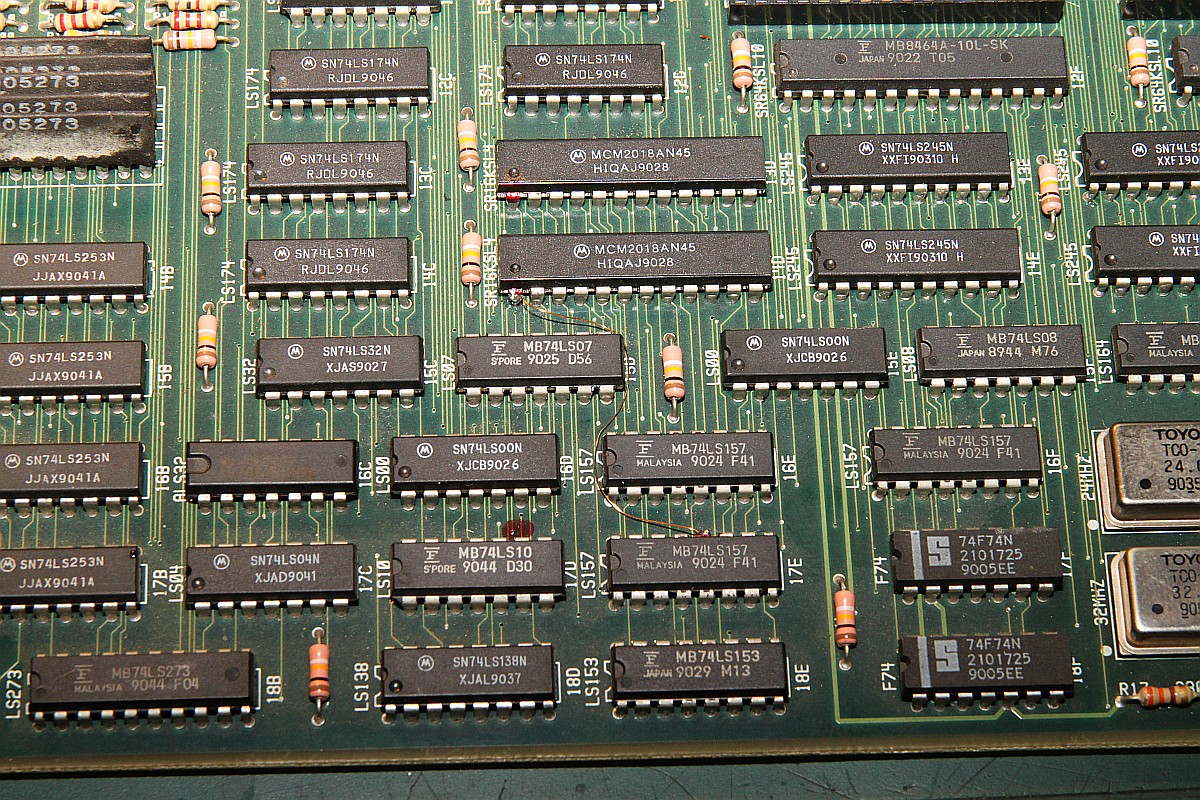

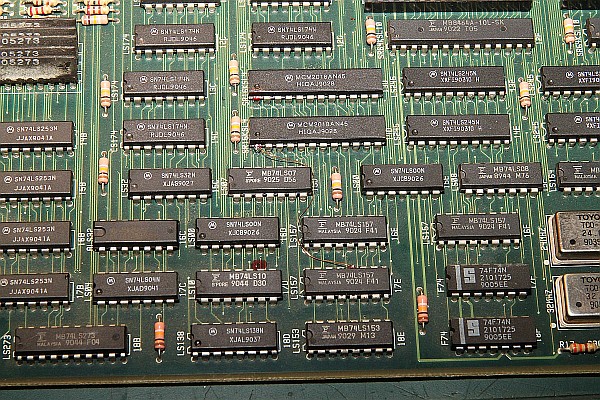

![Bells and Whistles](img_baw/baw05_tn.jpg)

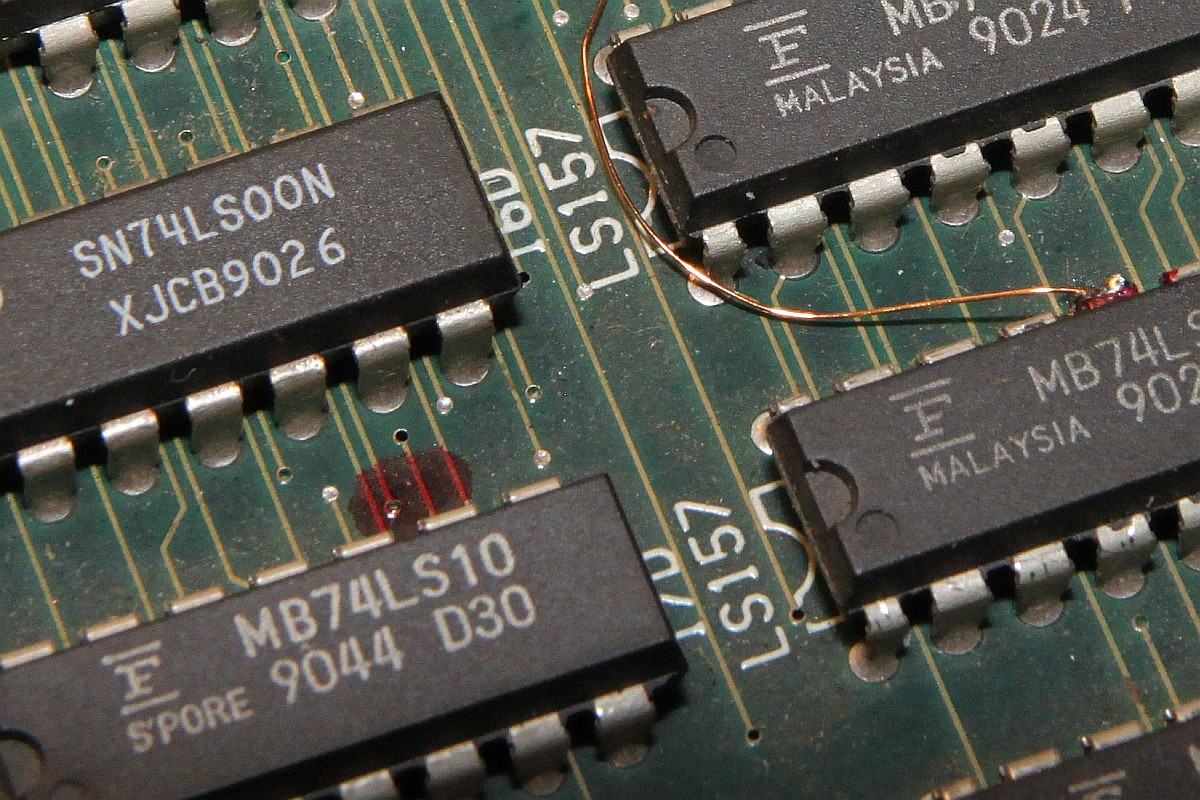

Das ist die defekte Durchkontaktierung - die Vias hätten sie auch ein wenig größer und stabiler machen können.
![Bells and Whistles](img_baw/baw06_tn.jpg)
Fazit: ein kleiner Fehler mit fieser Wirkung - defektes Via mit thermischem und mechanischem Verhalten. Es hätte auch Tage dauern können, bis ich den Fehler lokalisiert hätte, aber heute haben mich die Arcadegötter geliebt!
|
