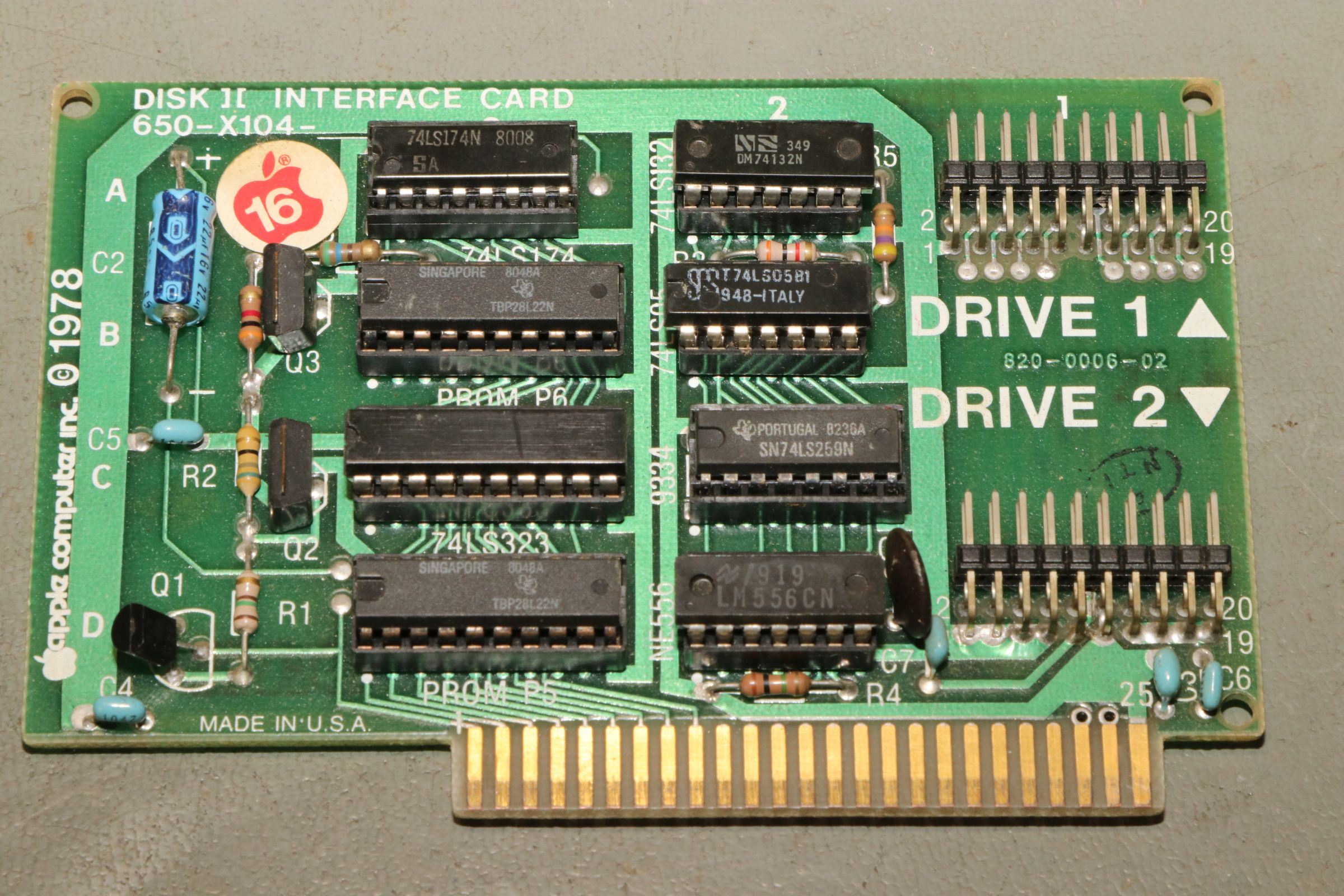

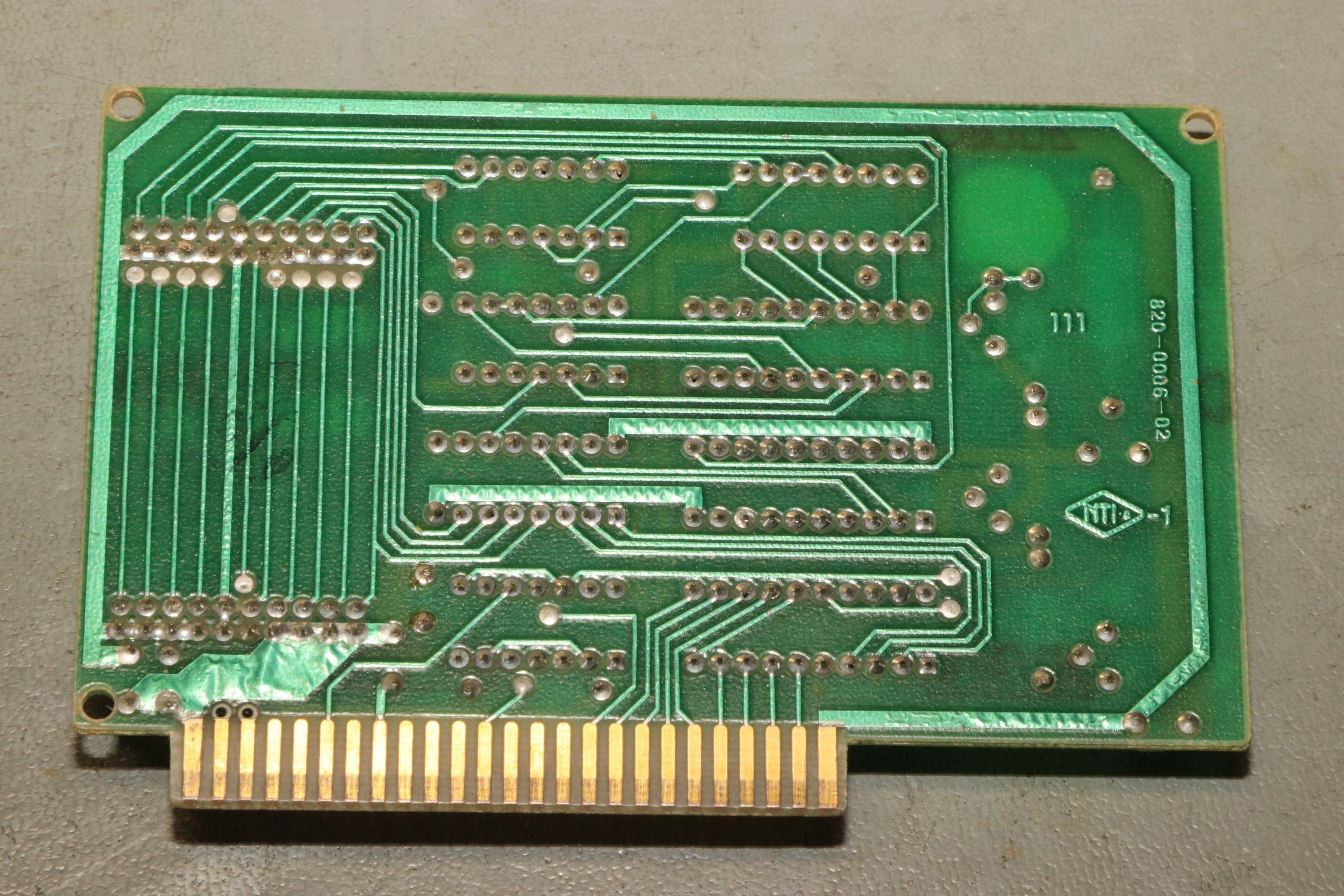

{Apple Disc II Controller} Hier haben wir die grandiose Disc Controller Karte für Apple II Diskettenlaufwerke. An dieser Karte können ausschließlich Apple Laufwerke mit dem 20-poligen Steckverbinder angeschlossen werden. Der Shugart Bus geht hier nicht! Diese Karte ist ein beeindruckendes Gerät und verbindet minimalistische Hardware mit maximaler Funktion. Es gibt keinen Floppy-Controller-Baustein. Alles wird über eine einfache State-Machine bewerkstelligt. Der Nachteil: die Hauptarbeit muss die 6502-CPU im Apple selbst leisten

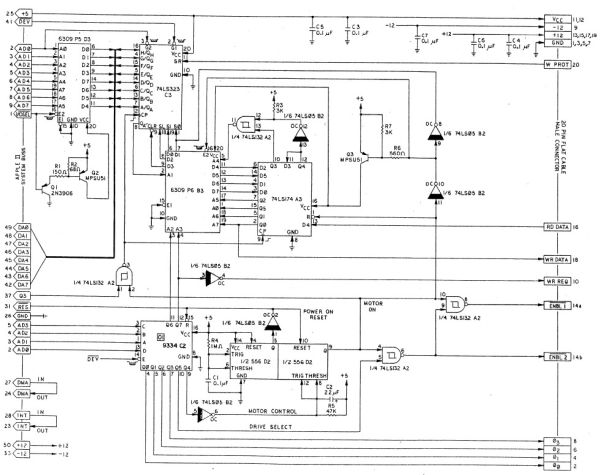

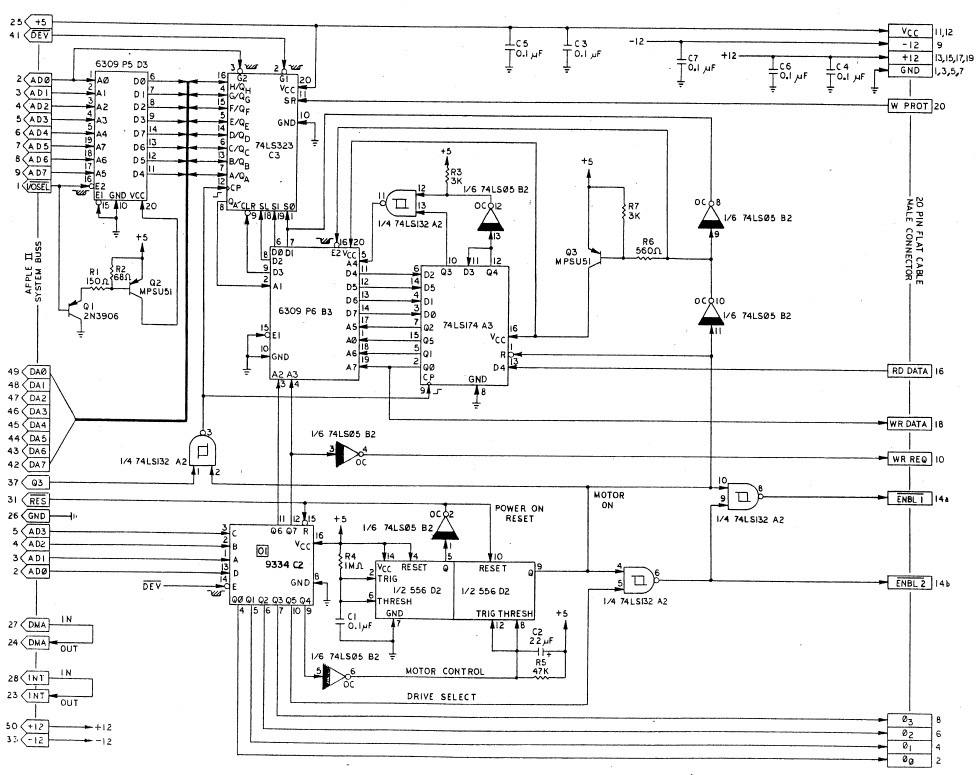

Der Schaltplan ist genau so übersichtlich, wie schon der Aufbau des Shugart Laufwerkes. Zwei Proms bestimmen, wo es lang geht, das eine enthält einen rudimentären aber genialen BIOS-Code für die 6502 (Boot Strap ROM), das andere beinhaltet den Code für eine ebenso geniale State Machine (Logic State Sequencer ROM). Dazu kommt ein Schieberegister für den Bitstrom und der Rest ist Software.

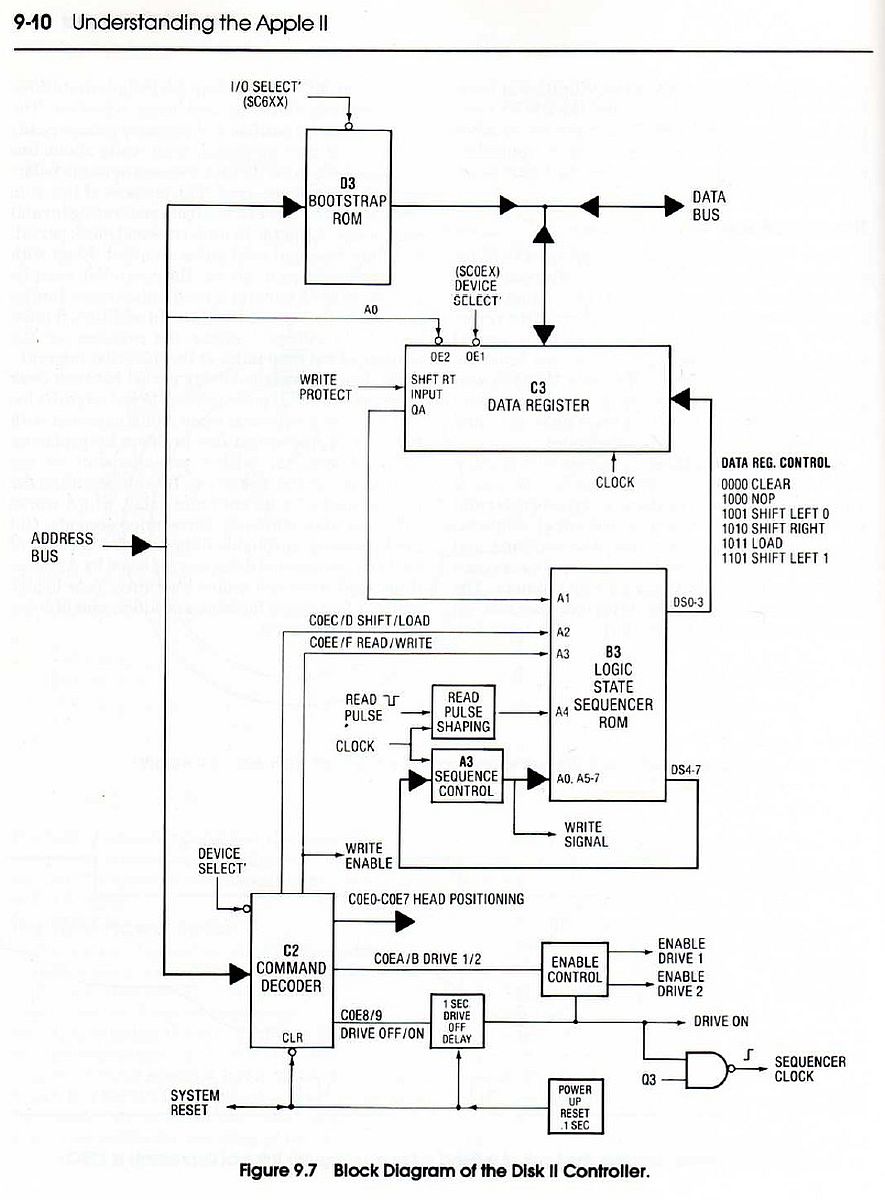

Die detaillierte Funktion des Controllers lässt sich dem Buch "Understanding the Apple II" von Jim Sather entnehmen:
