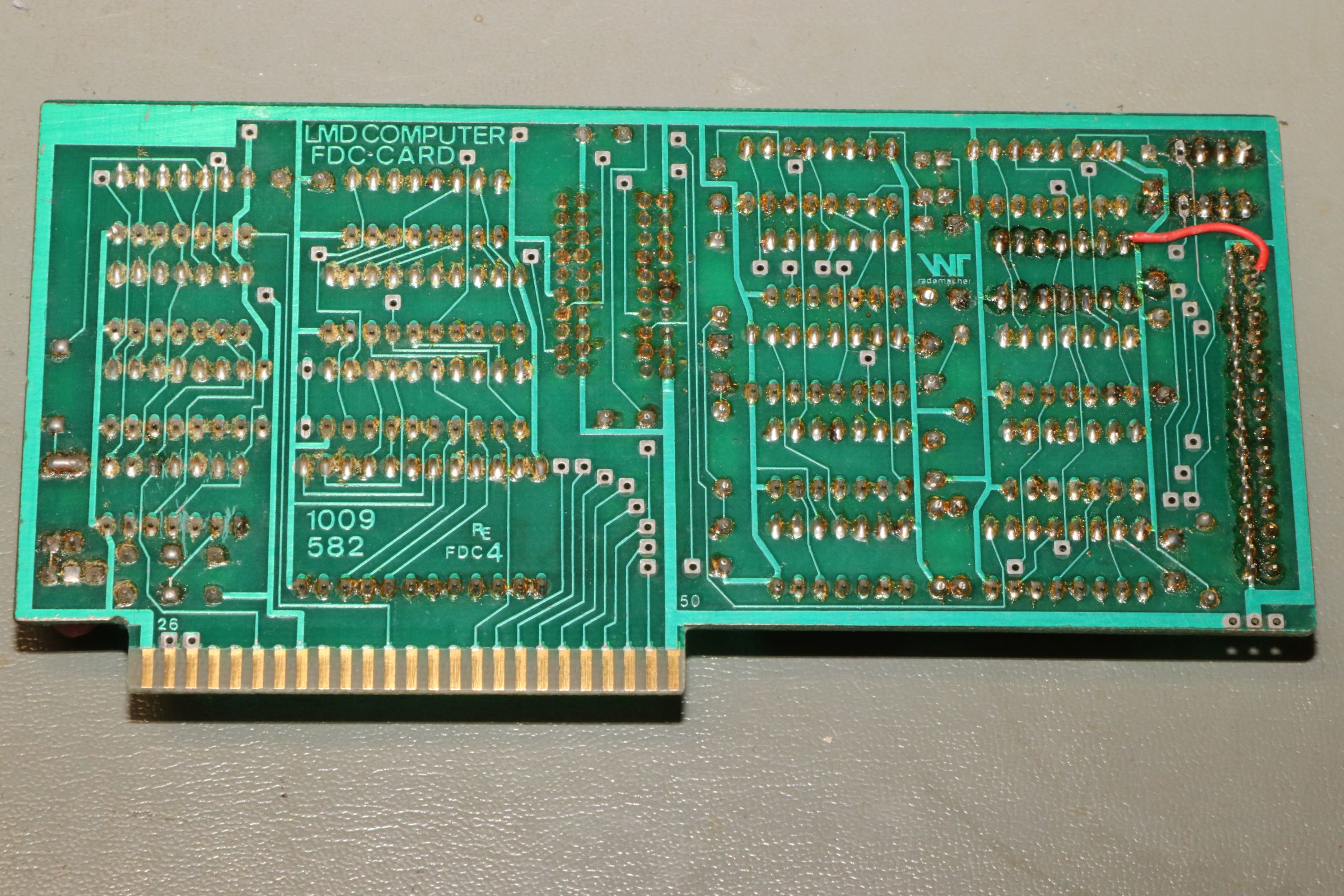

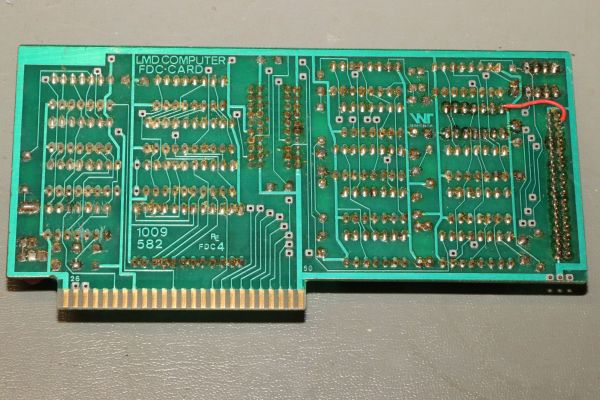

{Ehring FDC-4} Mein erster Diskettencontroller für meinen Apple Clone war ein Ehring FDC-4. Den benötigte ich unbedingt, weil ich keine originalen Apple Disk II Laufwerke bekam, sondern die BASF 6106. Das sind zwar 40 Track Shugart Bus Laufwerke, aber die Geometrie ist auf meiner Seite gewesen: 35 Track Laufwerke haben den selben Spurabstand, sie nutzen nur einfach nicht die volle Diskettenbreite. Der Ehring FDC-4 bietet beide Optionen: Shugart Bus und Apple Disk Anschlüsse.

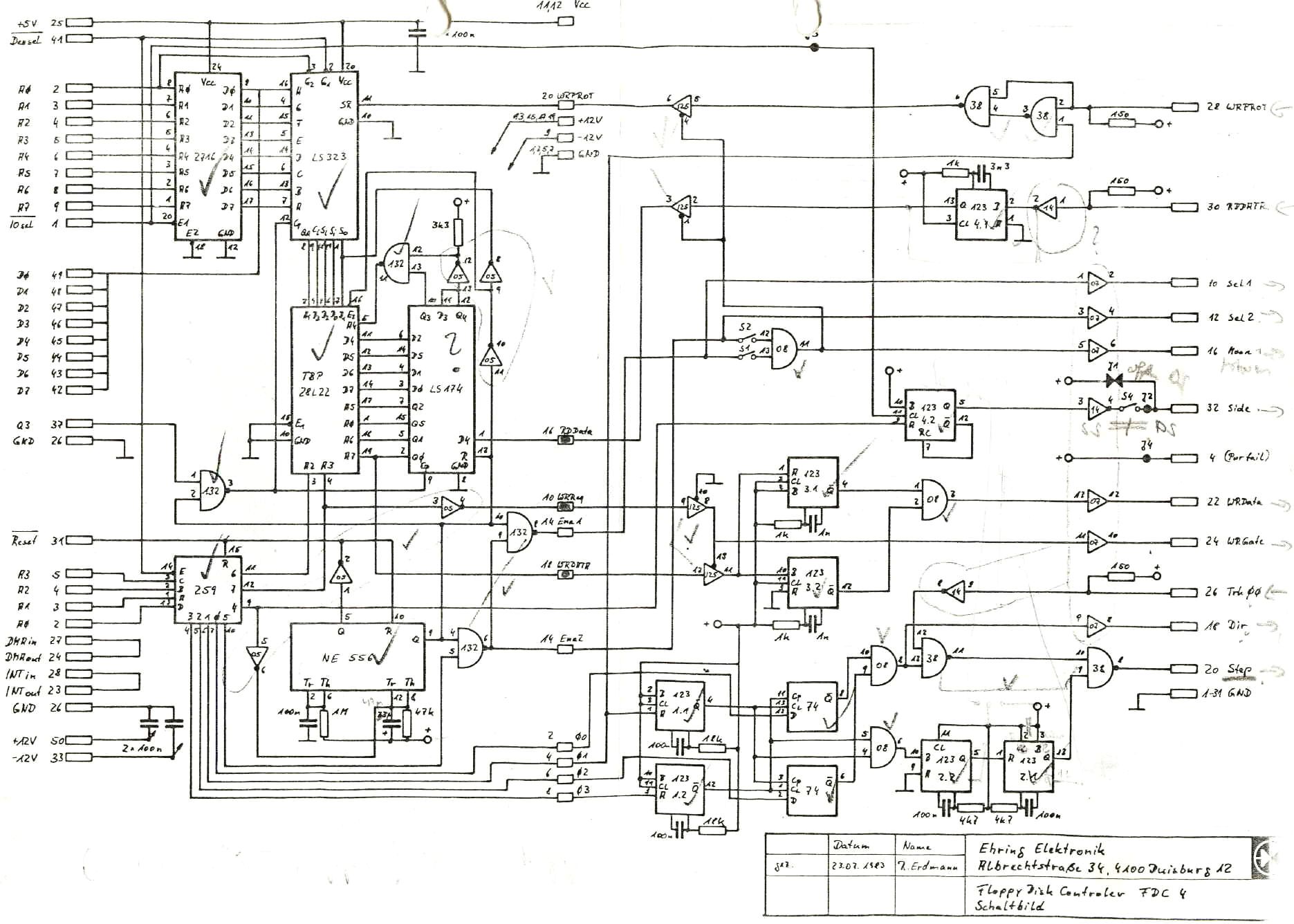

Der Schaltplan zeigt es genau: auf diesem Controller befindet sich ein 1:1 Nachbau der Apple Disk 2 Karte plus Adaption an den Shugart Bus. Das TBP28L22 PROM entspricht genau dem State Machine PROM auf der Apple Karte, nur das Boot-PROM hat sich zu einem 2k EPROM gewandelt. Da muss ja jetzt auch etwas mehr Firmware rein.

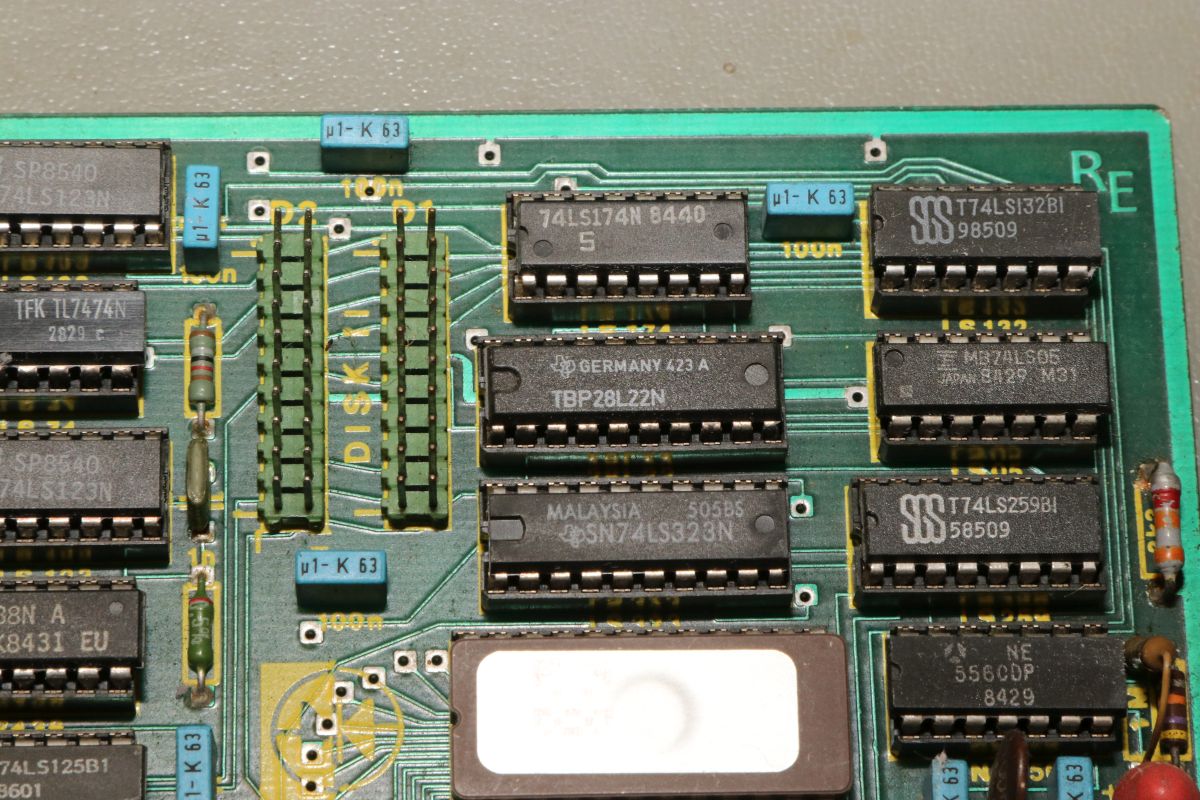

Der Disk 2 Anschluss ist gefährlich: der winzige Punkt oben links markiert Pin 1. Falsch gesteckt sterben einige TTLs. Beim Shugart Stecker ist Pin 1 übrigens unten rechts...

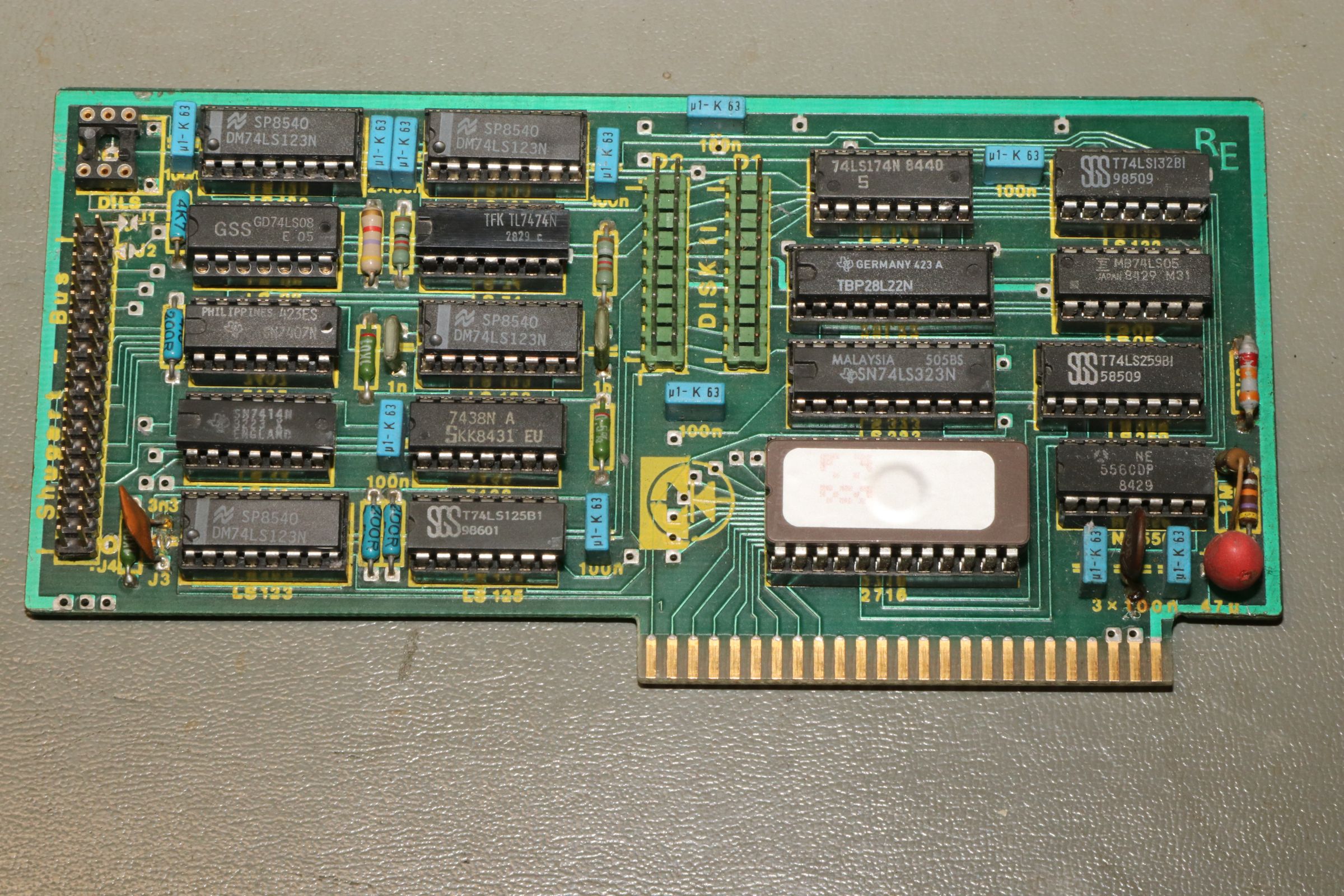

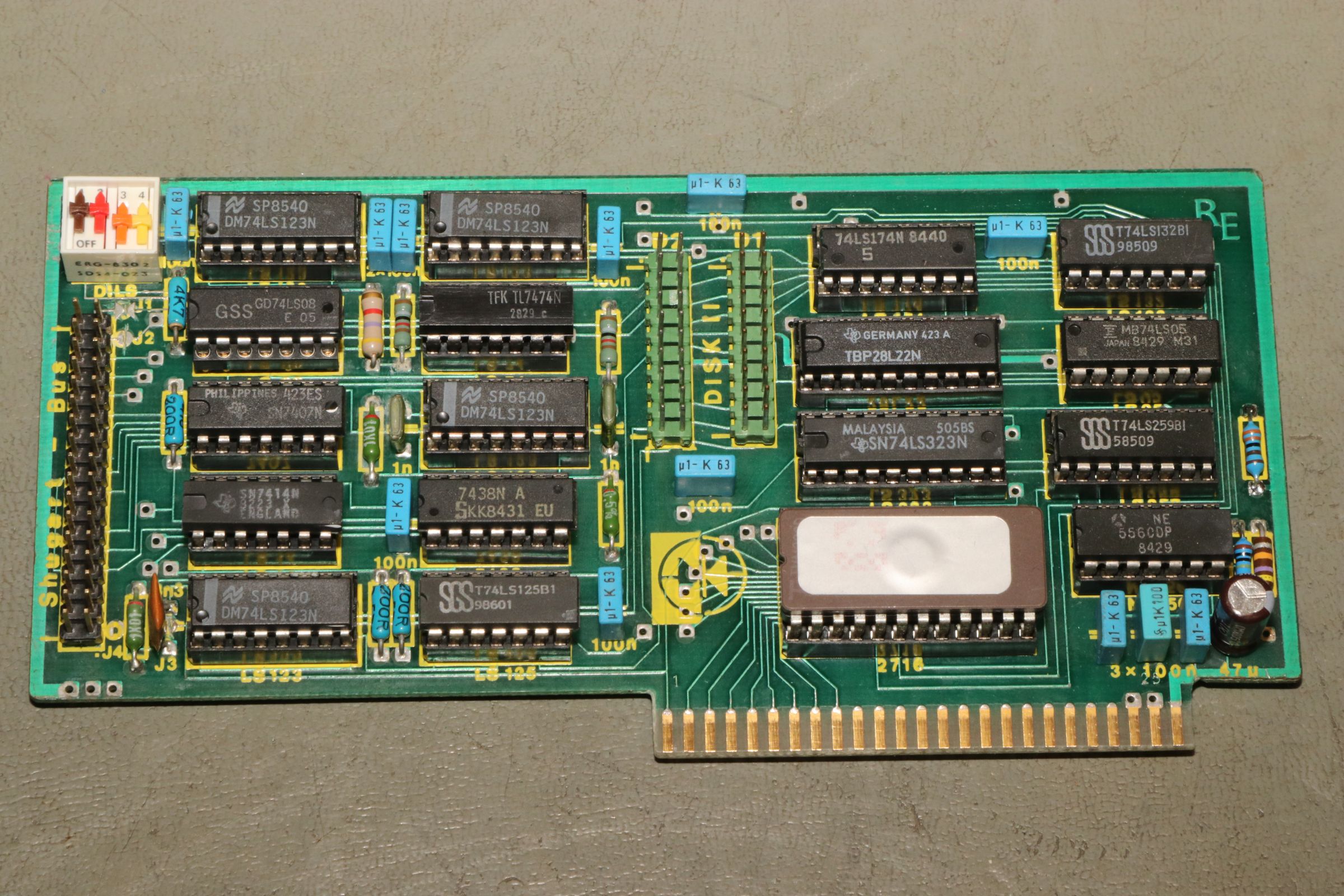

Und nach einer gründlichen Grundrestaurierung, Reinigung, DIP-Schaltereinbau, Kondensator- und Widerstandstausch (ja, ich bin pingelig...) erstrahlt der Controller wieder in voller Schönheit!

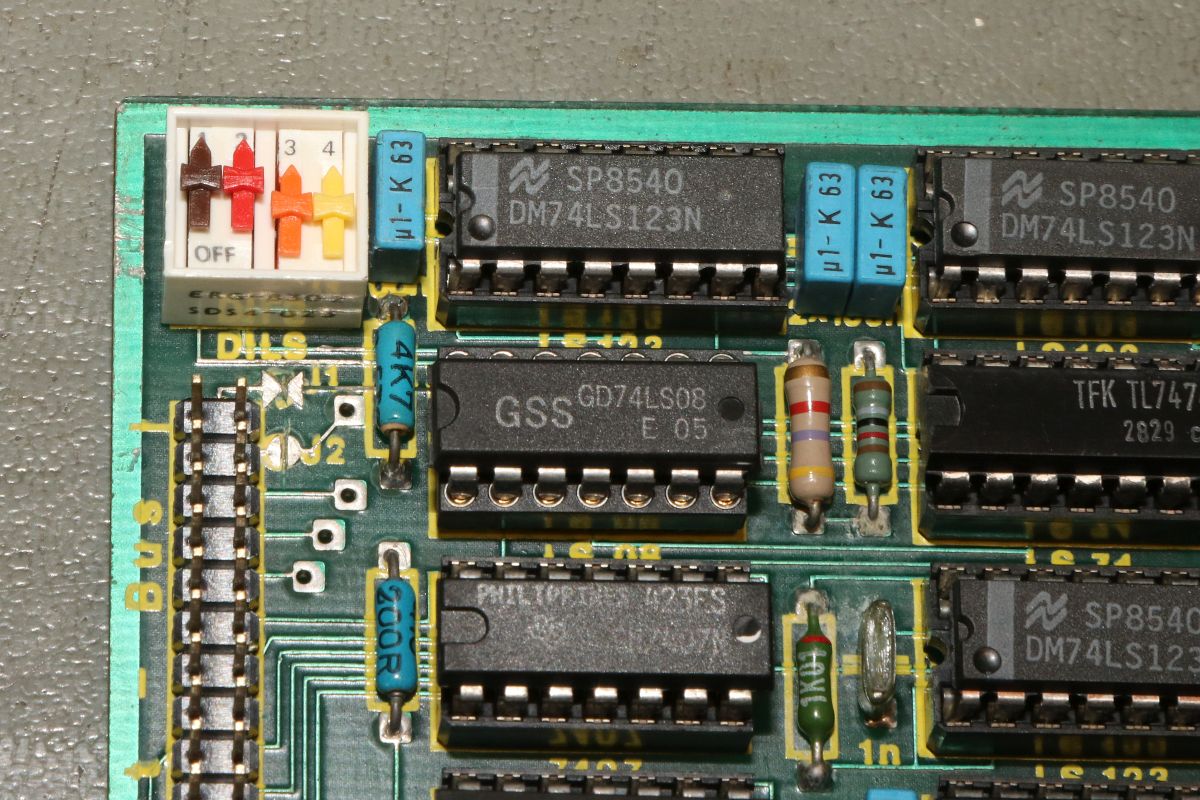

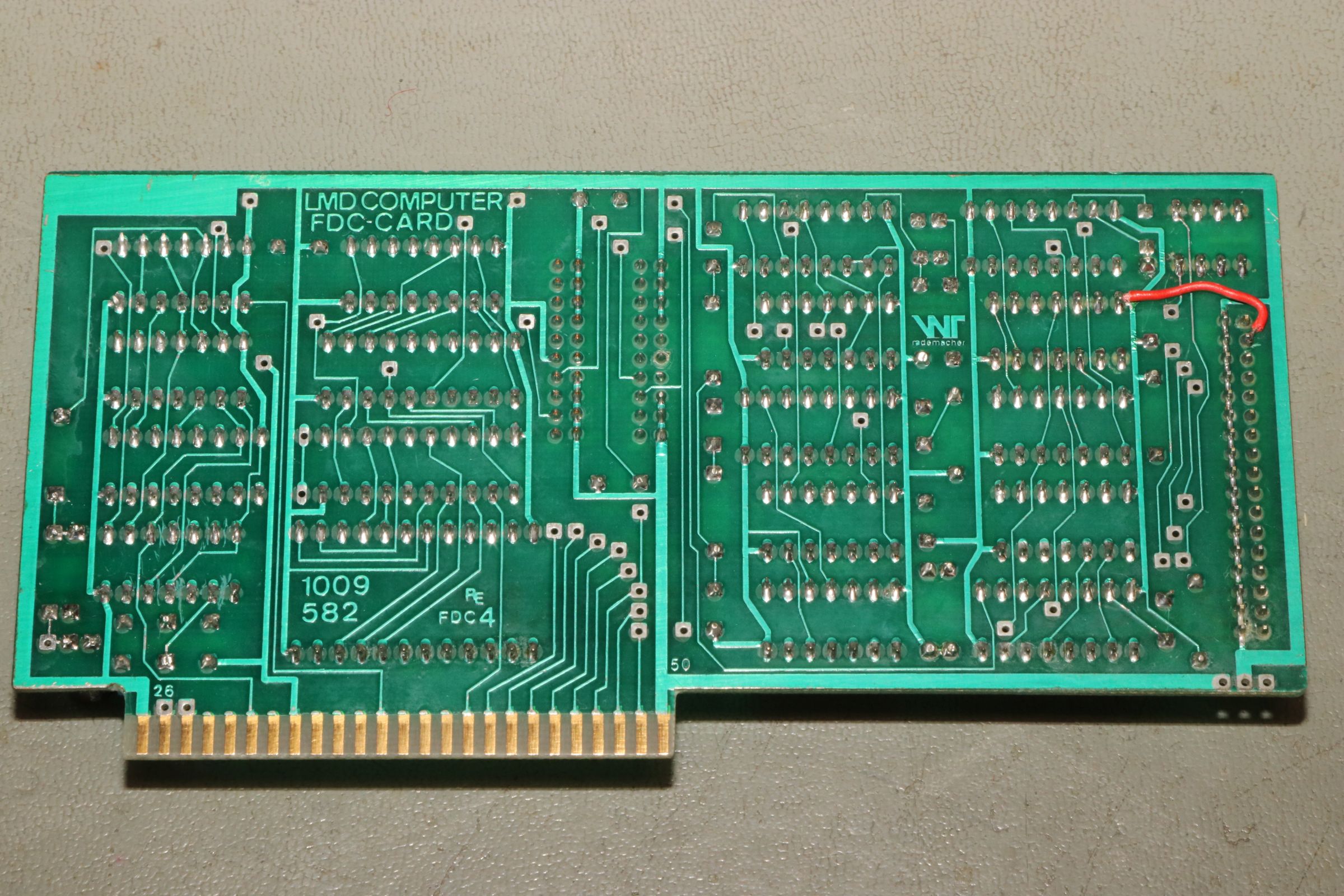

Die Brücke ersetzt einen Jumper auf der Oberseite. Ich habe ganz vergessen, warum ich das damals gemacht habe...

Und ja, der DIP-Schalter ist wichtig, wenn man Shugart-Laufwerke und Apple-Laufwerke abwechselnd betreiben möchte.

Das Schönste: mein alter Controller funktioniert mit meinen alten Laufwerken auch im Jahre 2026 noch!
