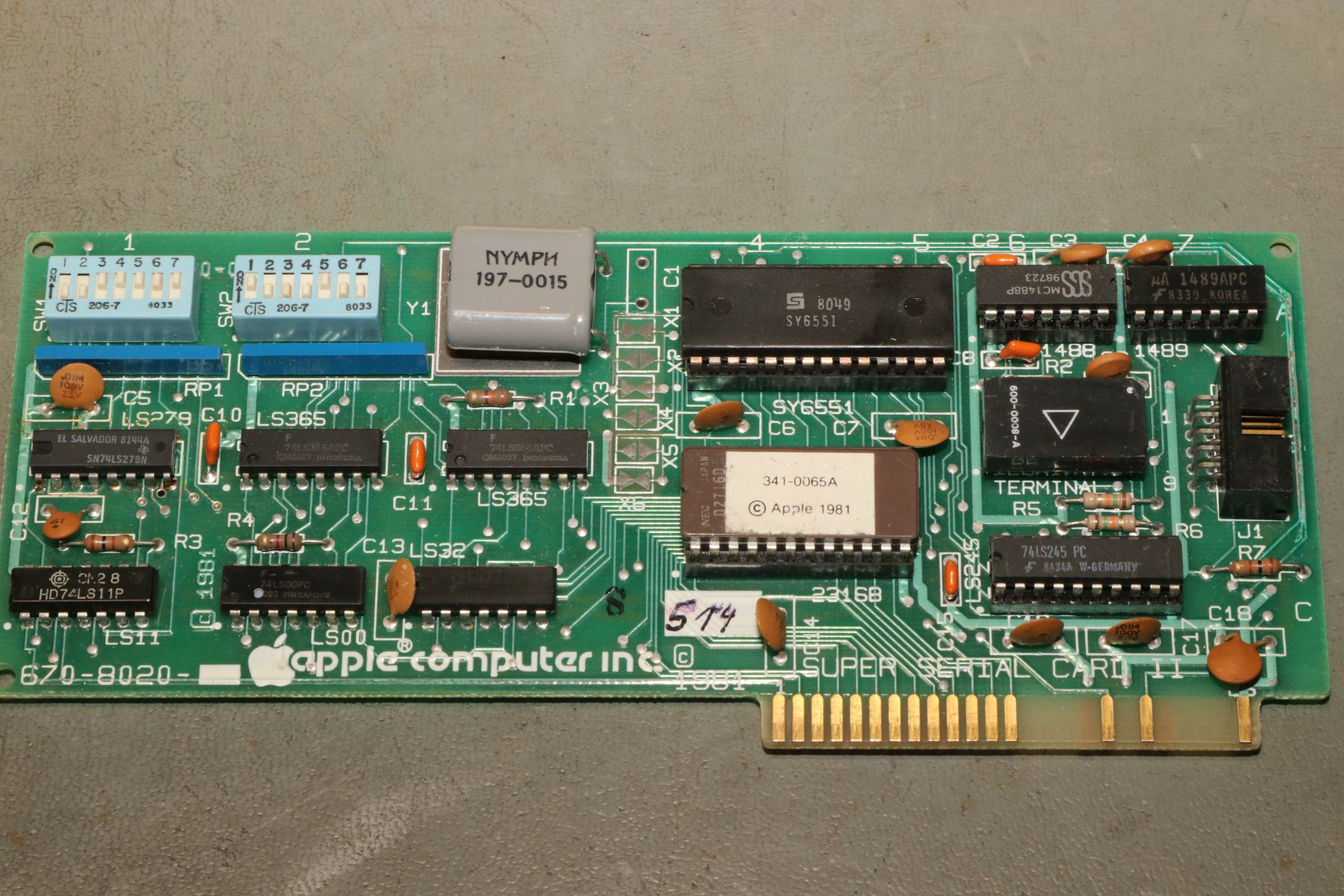

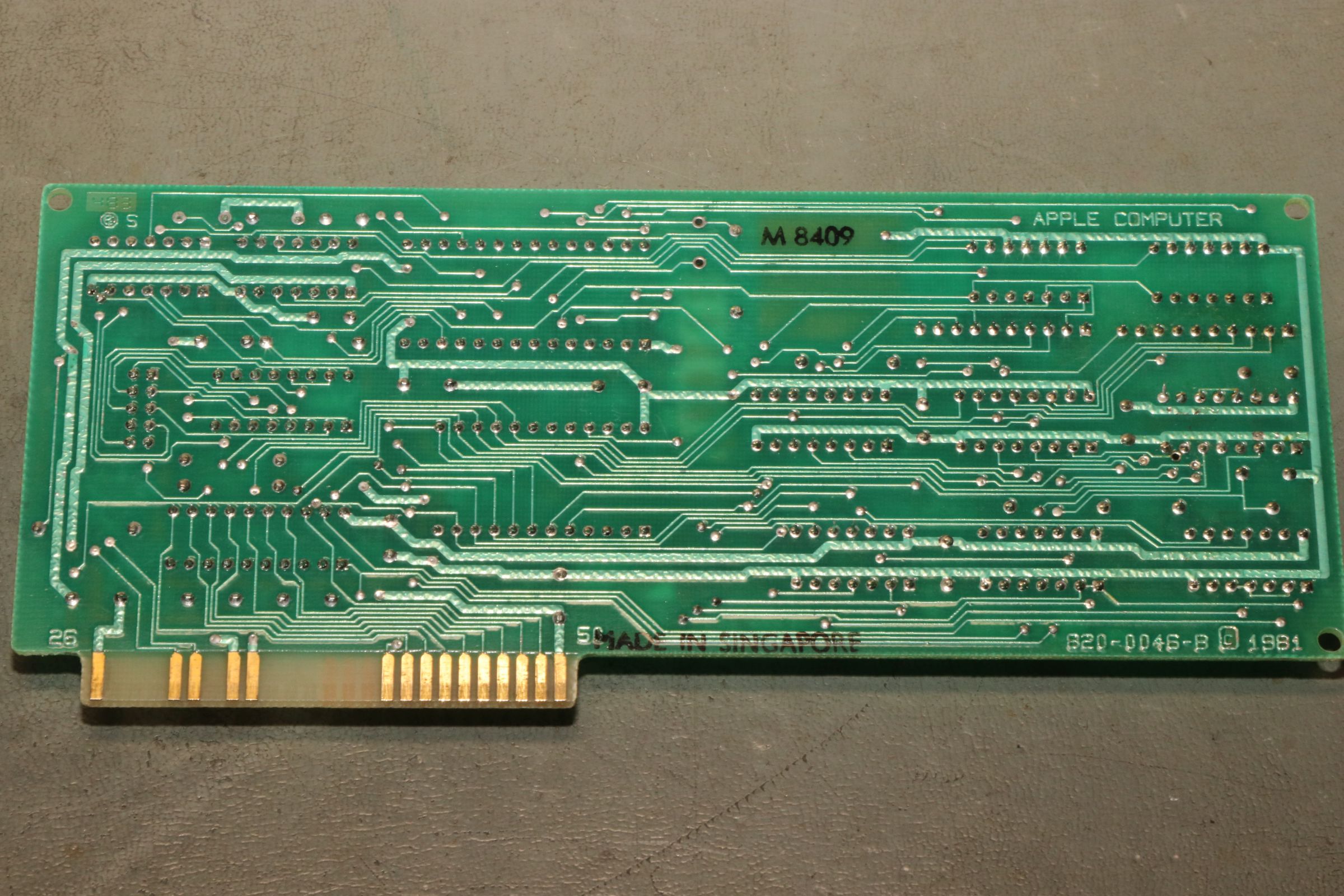

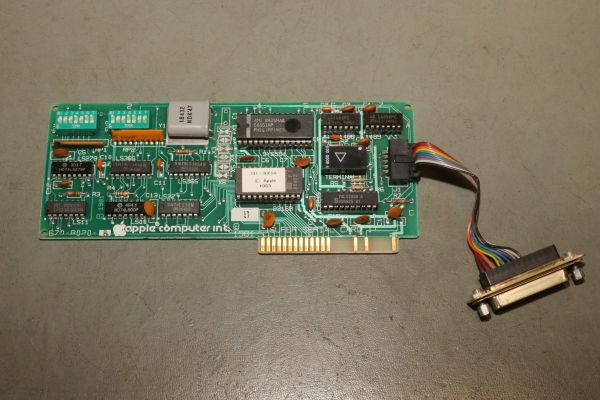

{Apple Super Serial Card} War das Apple Communication Board noch auf das Allernötigste beschränkt, so wartet die Super Serial Card mit verbesserter Hardware, Bios im EPROM und vielen Einstellmöglichkeiten auf! Die Karte besitzt jetzt auch einen eigenen Taktgenerator und integrierte Leitungstreiber! Als Controller dient der SY6551, der kann mit einem eigenen Quarz umgehen. Hier die hoch auflösenden Platinenfotos:

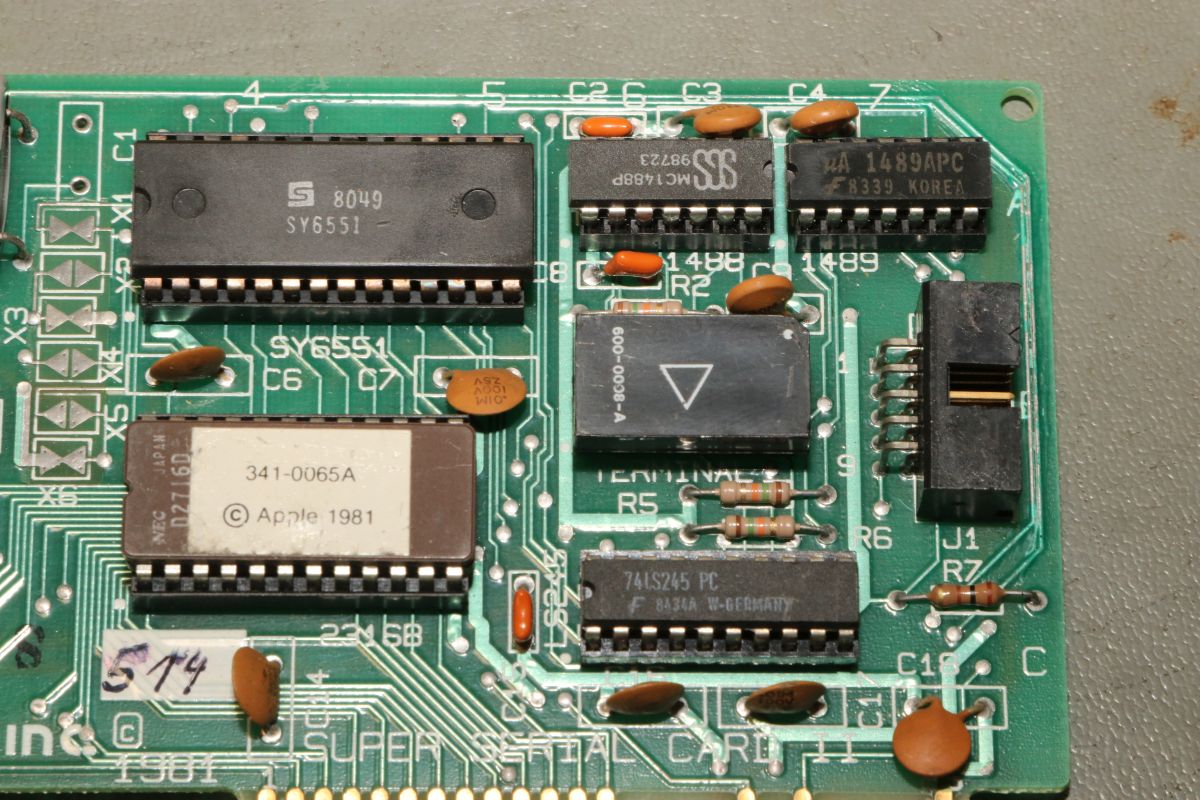

Der Detailausschnitt zeigt die deutlich verbesserte Ausführung der seriellen Schnittstelle. Und er zeigt auch, dass diese Karte falsch bestückt ist! Der eine Schnittstellenbaustein 1488 steckt falsch herum in der Fassung! Gut, wenn man eine Karte zum Vergleich sein Eigen nennt. Ich bin gespannt, ob die Karte nur nachlässig bestückt oder im Gerät schon gebraten wurde...

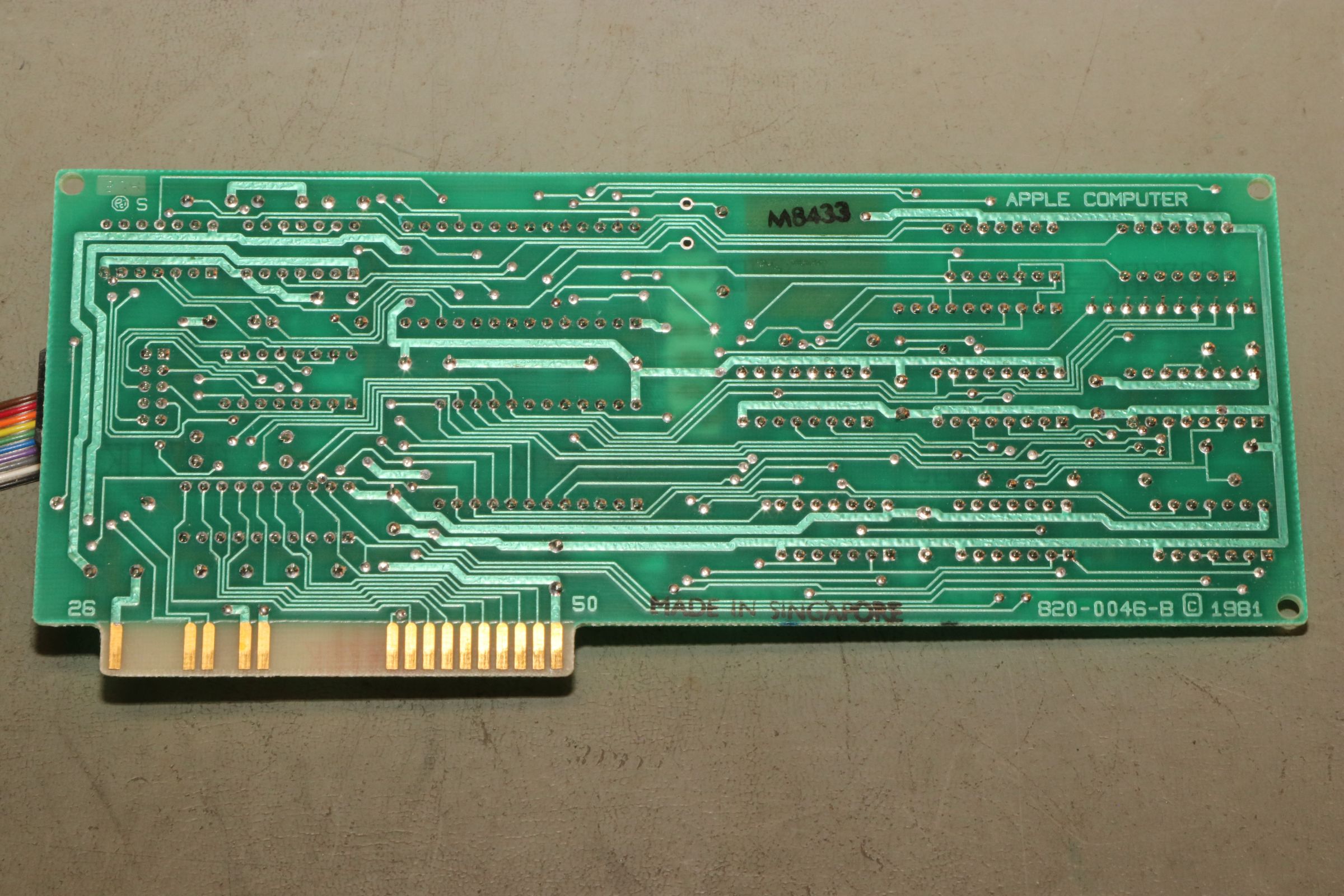

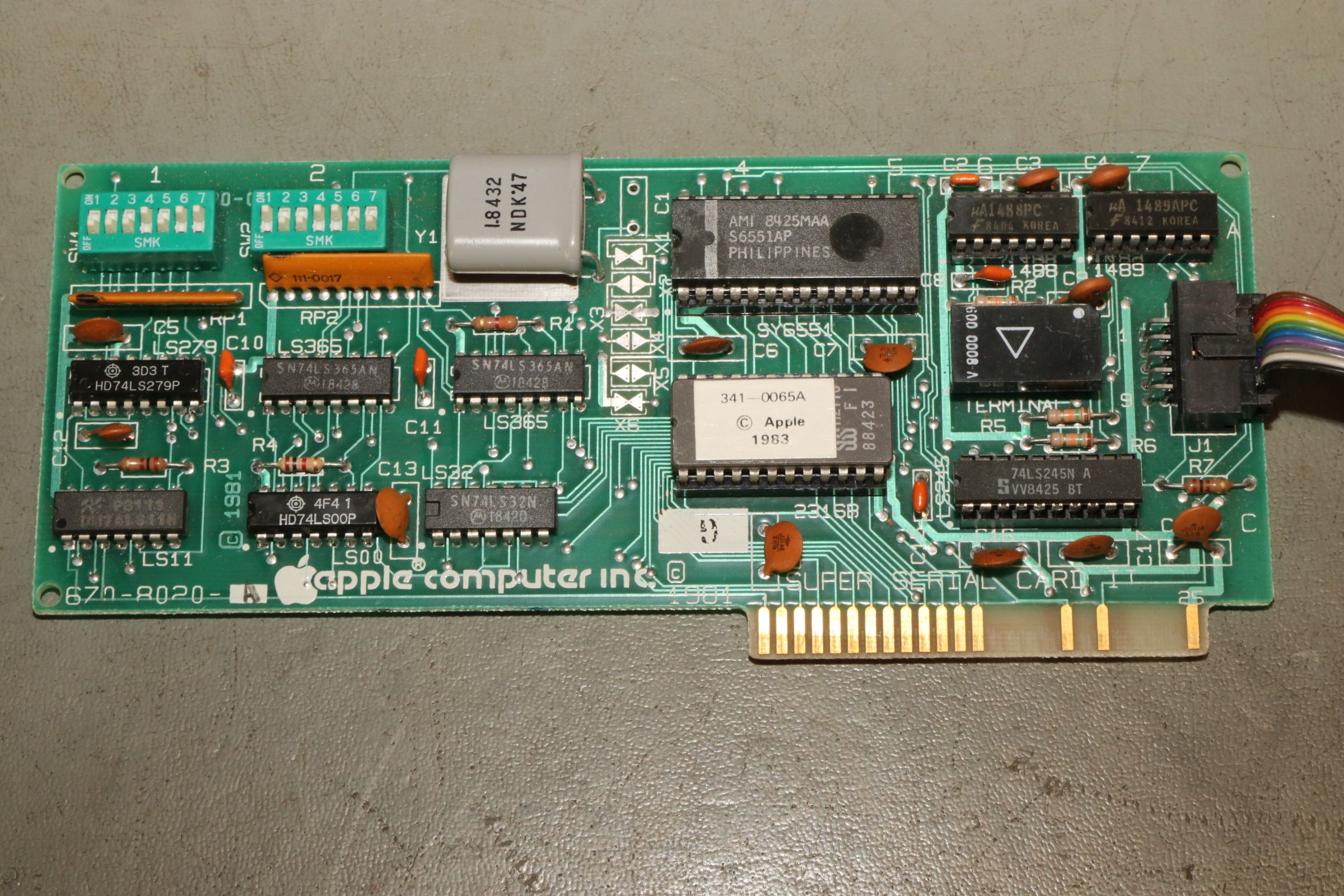

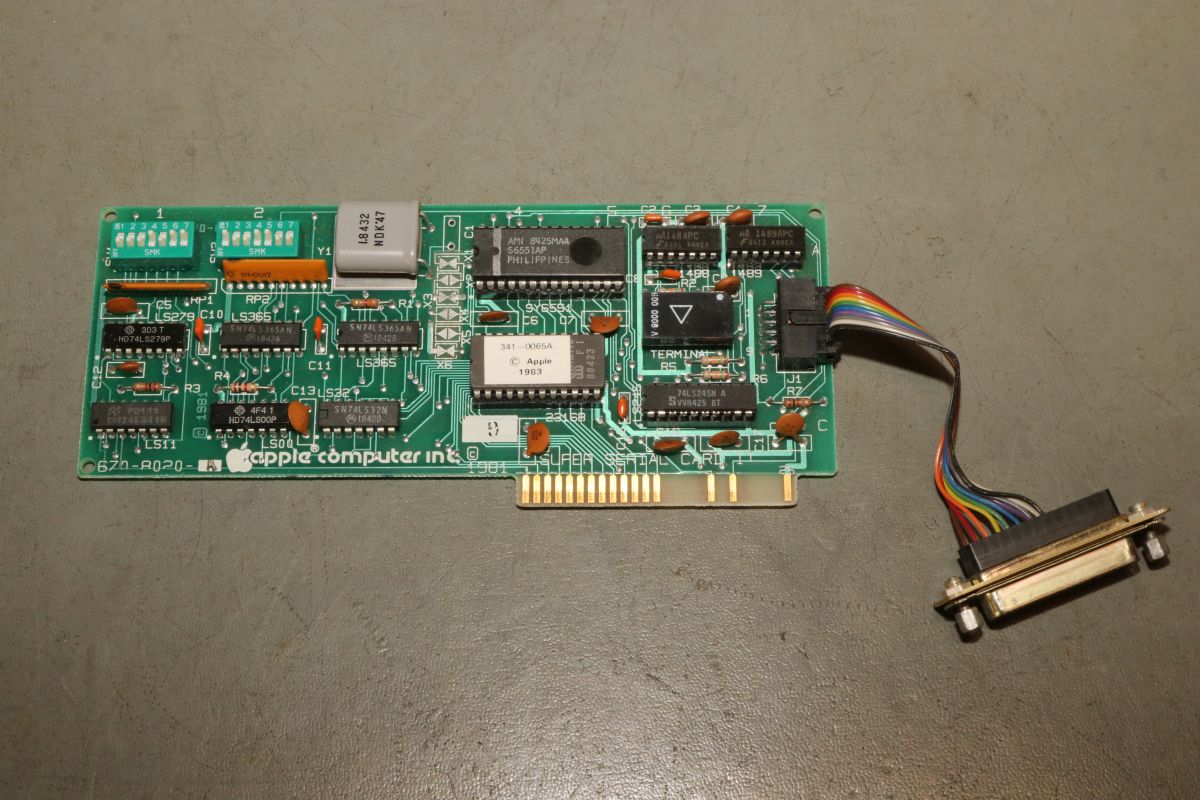

Deswegen hier noch einmal die korrekte Bestückung in all ihrer Pracht anhand meiner zweiten Karte:

ADTPro kann kommen!
