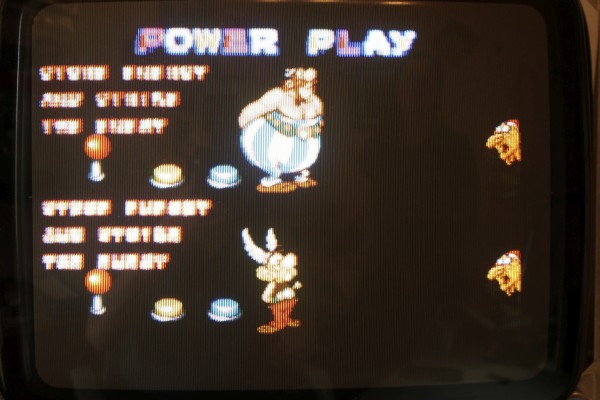

{Asterix fußlahm} Hier mal wieder eine Platine, die nach "mein Kumpel kann mir das auch machen, der ist Elektriker..." letztendlich bei mir landete. Die Grafikfehler sind kaum zu sehen:
![Asterix](img_asterix/asterix_01.jpg)

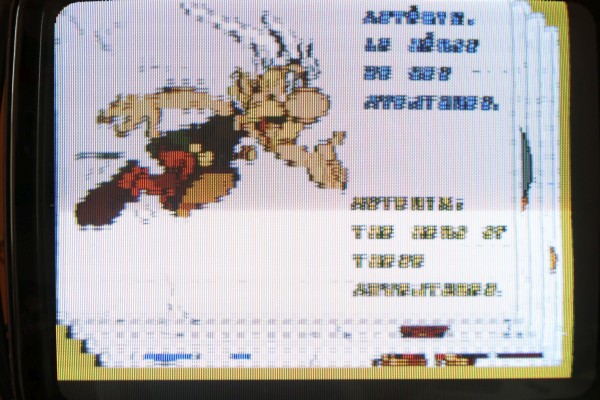

Bei hellem Hintergrund wird das schon deutlicher.
![Asterix](img_asterix/asterix_02.jpg)

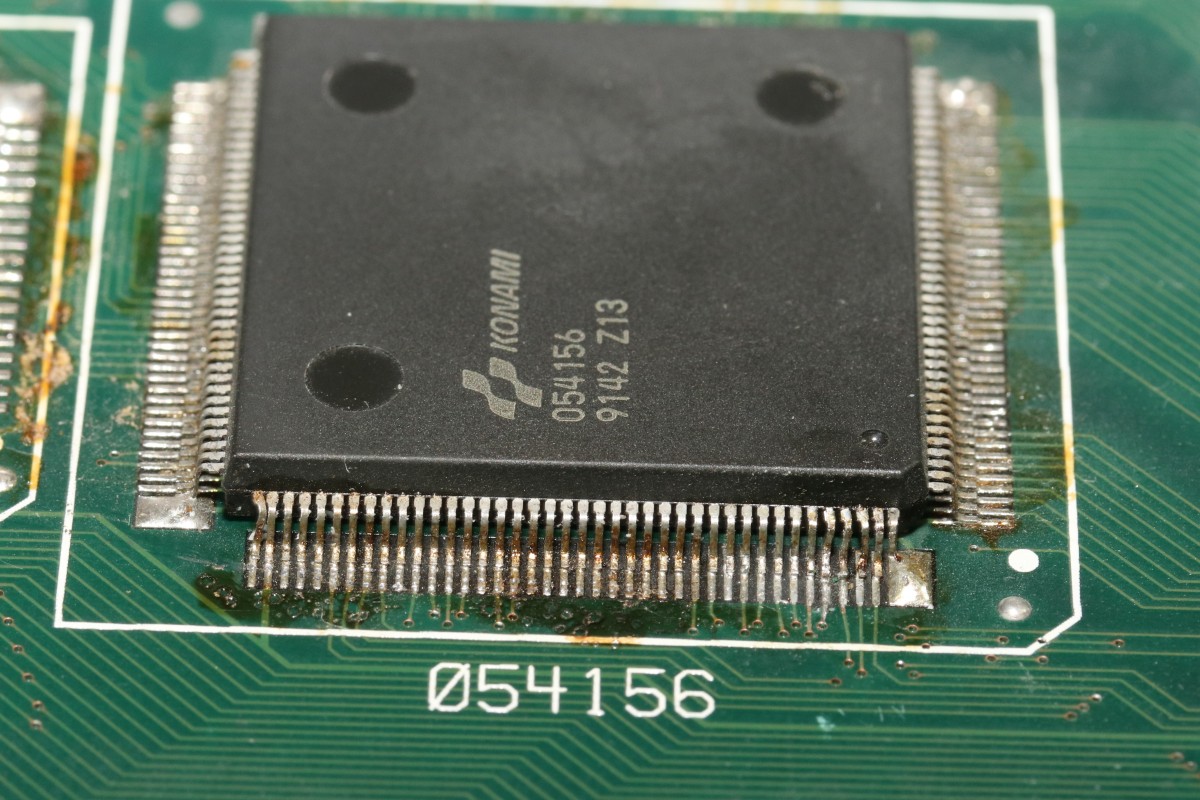

Die Grafikfehler bei Asterix liegen oft an den schlecht gelöteten Grafik-Customs - wird die Platine oft gebogen, gehen die Beinchen schon mal ab. Gottseidank an den verzinnten Pads und nicht am Gehäuse! Hier wurde gebraten:
![Asterix](img_asterix/asterix_03_tn.jpg)

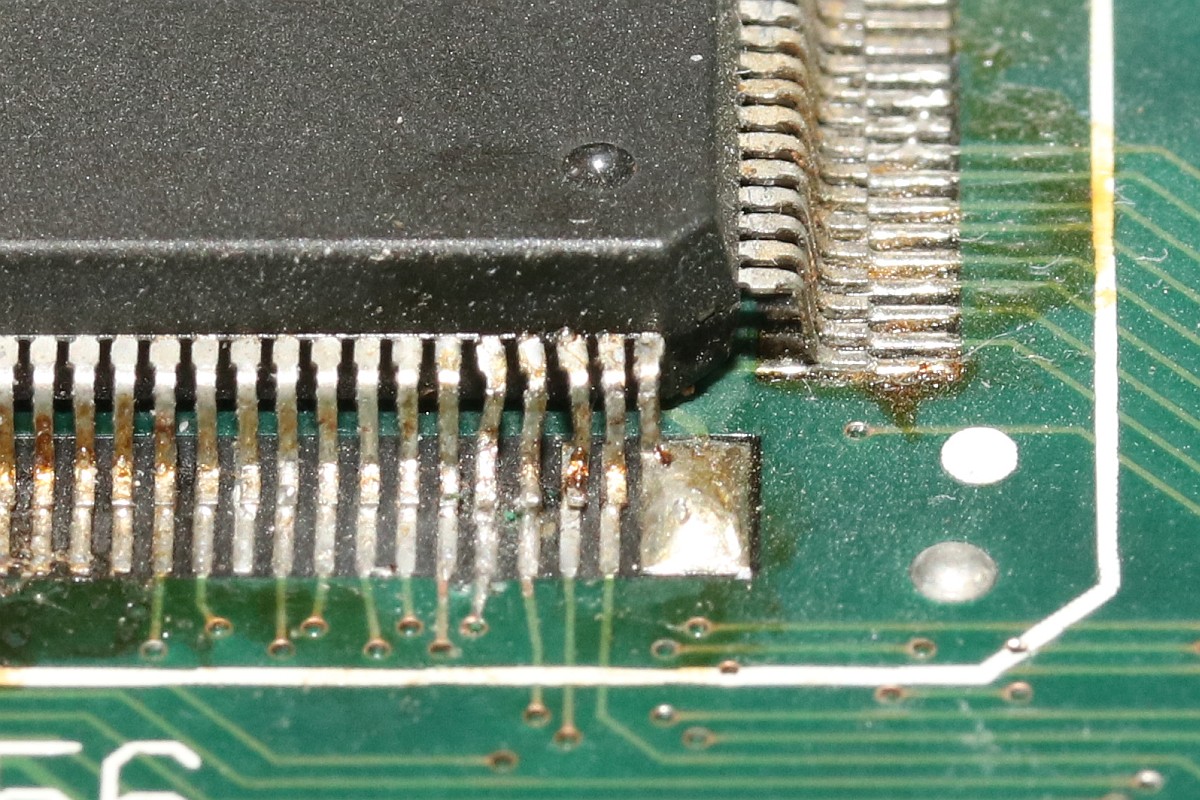

Leider erfolglos:
![Asterix](img_asterix/asterix_04_tn.jpg)

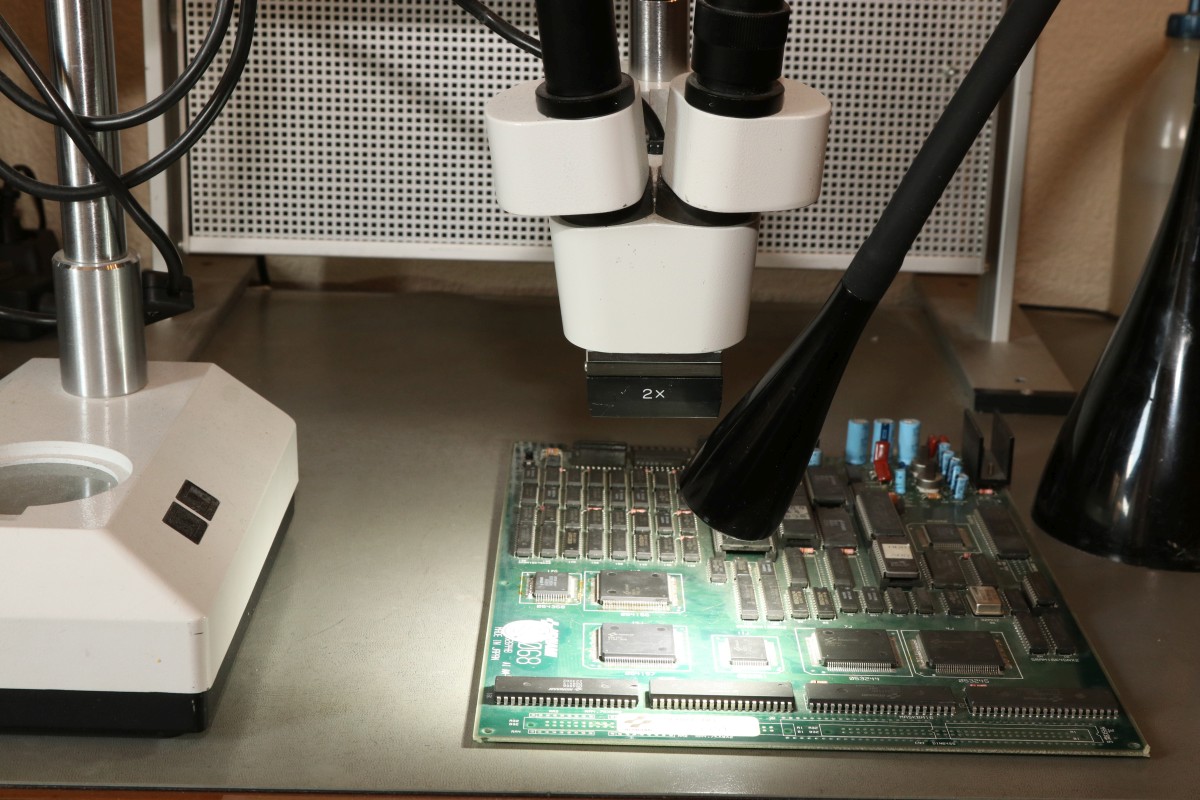

Es gibt gute Gründe, warum Techniker gutes Werkzeug erfunden haben. Es führt bei korrektem Einsatz zu guten Reparaturergebnissen.
![Asterix](img_asterix/asterix_05_tn.jpg)

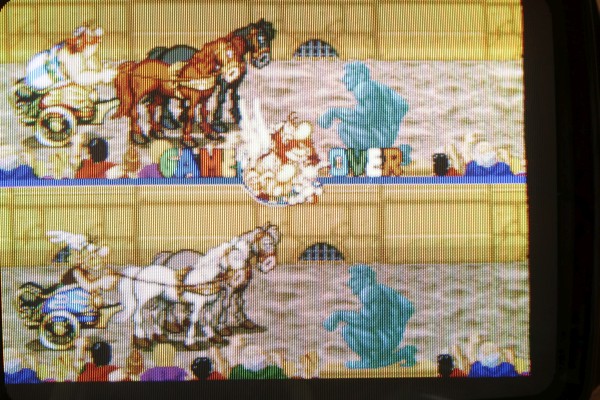

Geht doch.
![Asterix](img_asterix/asterix_06.jpg)

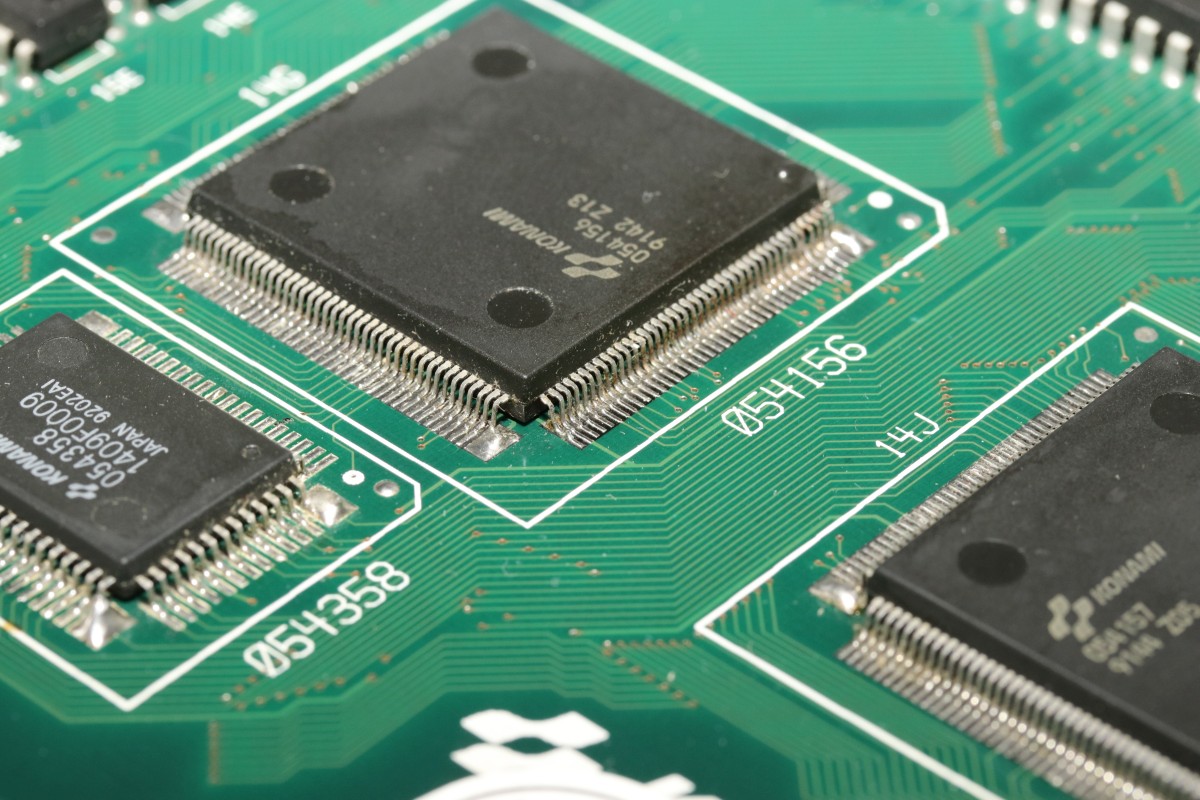

Besser als Zaubertrank!
![Asterix](img_asterix/asterix_07_tn.jpg)

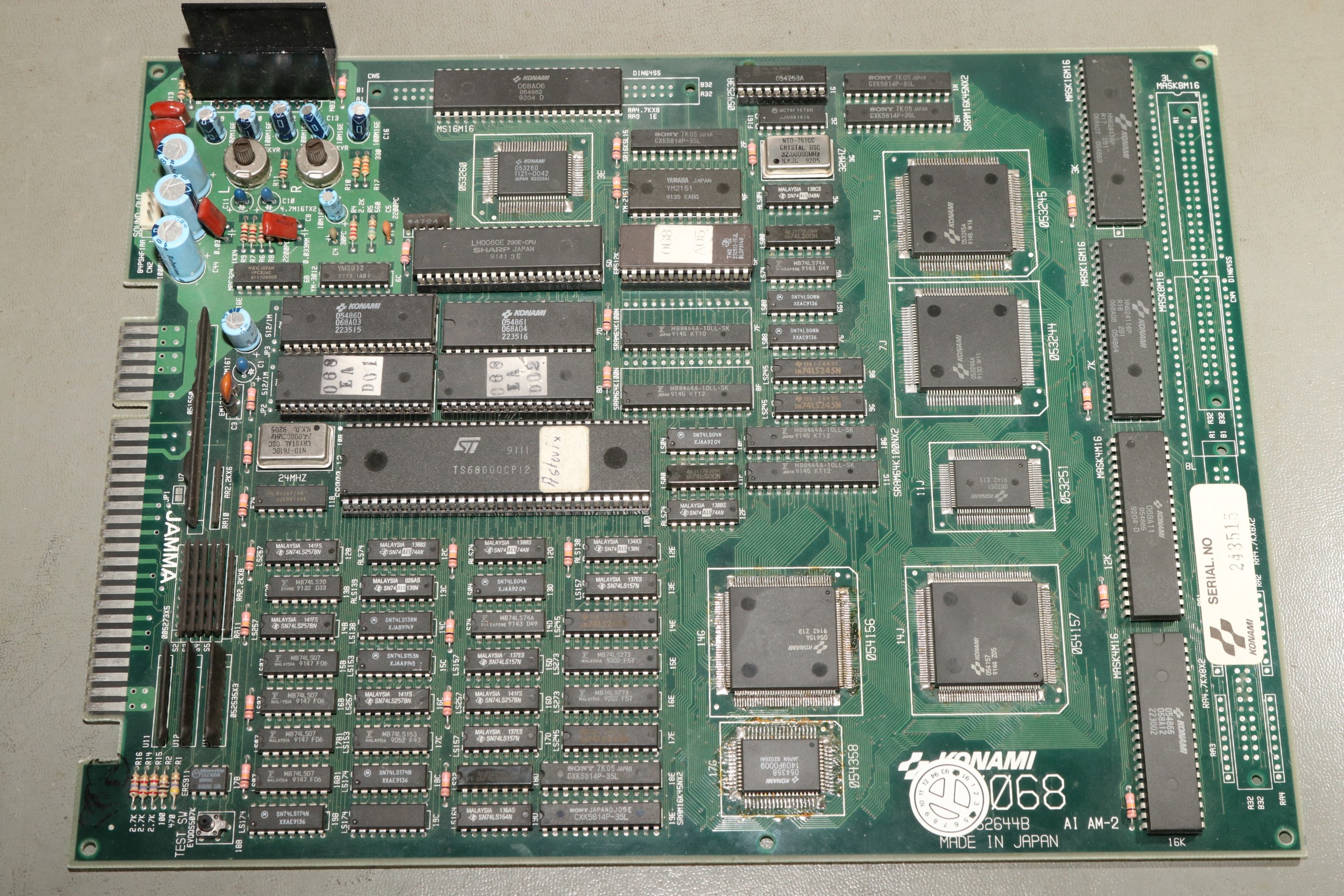

Und hier noch die hochauflösende Platine...
![Asterix](img_asterix/asterix_pcb_tn.jpg)
|
