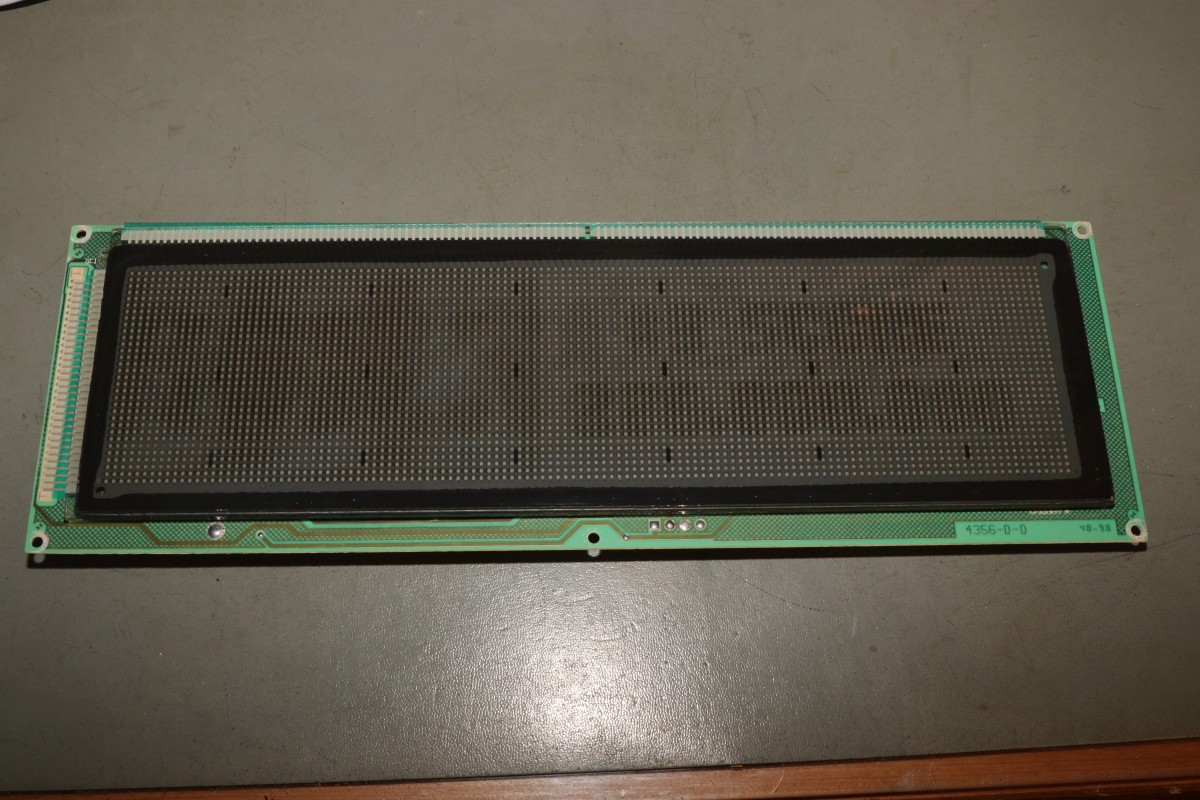

{DMD - Dot Matrix Display} Noch so ein Flipper-Display. Der Besitzer stört sich daran, dass die obersten drei Zeilen völlig fehlen. Ich soll es mal versuchen...
![Dot Matrix Display](img_dmd2/dmd_01_tn.jpg)

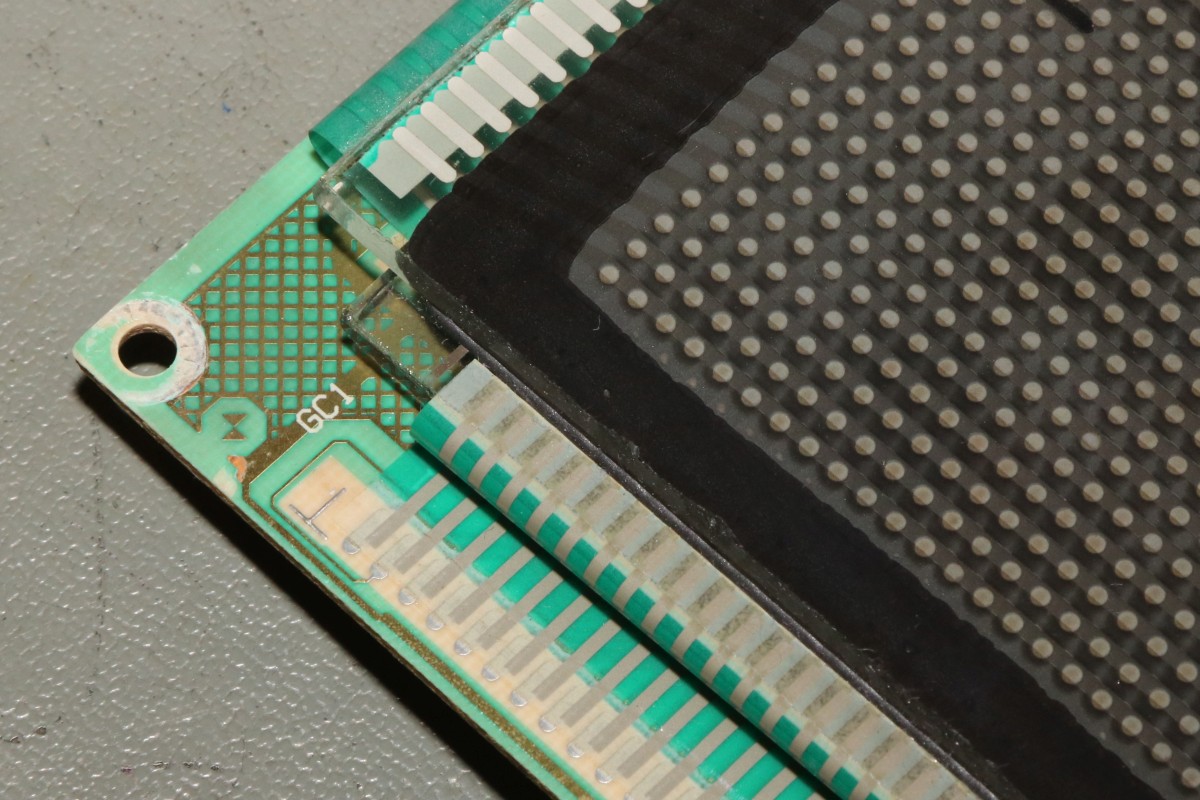

Schon mit unbewaffnetem Auge sieht man, dass die seitliche Leiterbahnfolie sehr verrutscht aufgeklebt wurde.
![Dot Matrix Display](img_dmd2/dmd_02_tn.jpg)

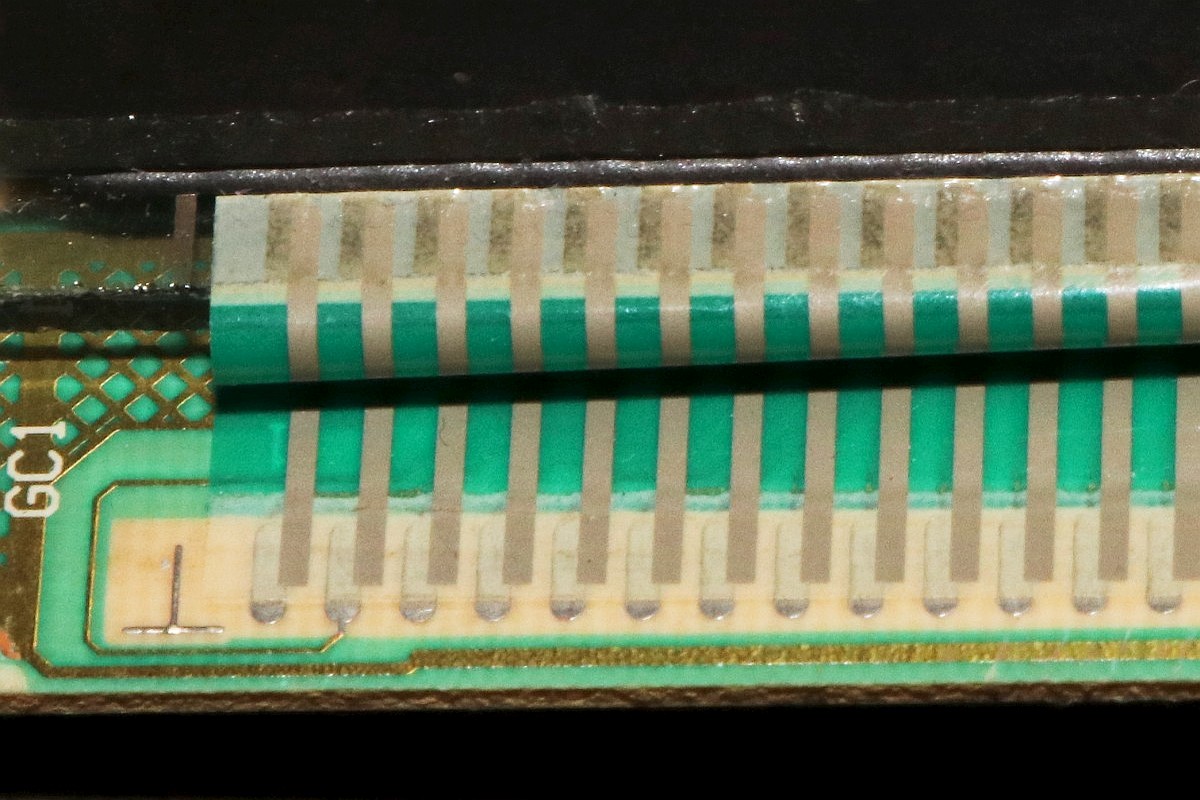

In der Vergrößerung wird das noch deutlicher. Es überlappen zwar noch die Kontaktflächen, aber das könnte schon die Ursache sein!.
![Dot Matrix Display](img_dmd2/dmd_03_tn.jpg)

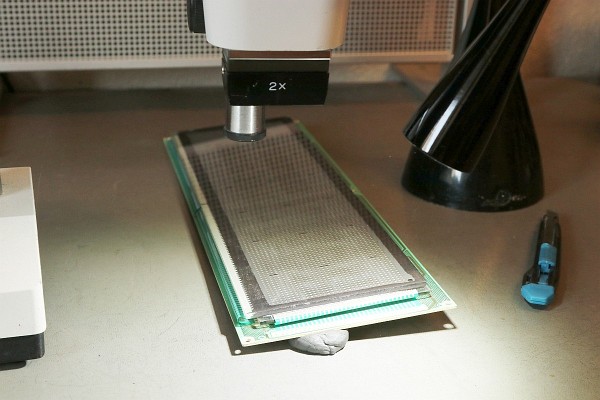

Jetzt geht es nur noch unter dem Mikroskop...
![Dot Matrix Display](img_dmd2/dmd_04_tn.jpg)

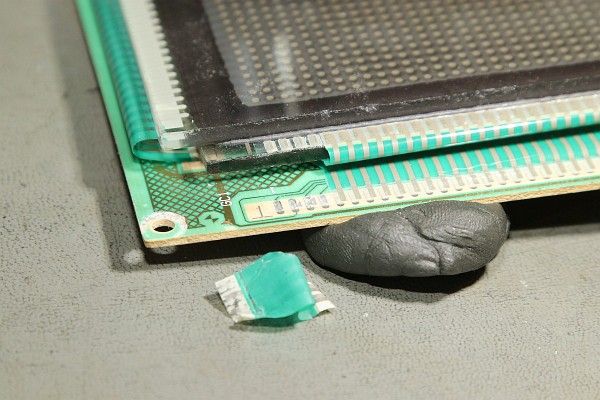

Das Leiterbahnteilstück wird vorsichtig abgeschnitten und abgezogen...
![Dot Matrix Display](img_dmd2/dmd_05_tn.jpg)

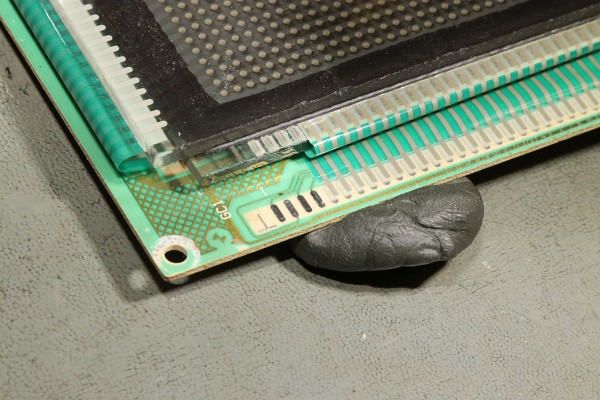

... die Kontaktflächen werden vorsichtig mit Wattestäbchen gereinigt.
![Dot Matrix Display](img_dmd2/dmd_06_tn.jpg)

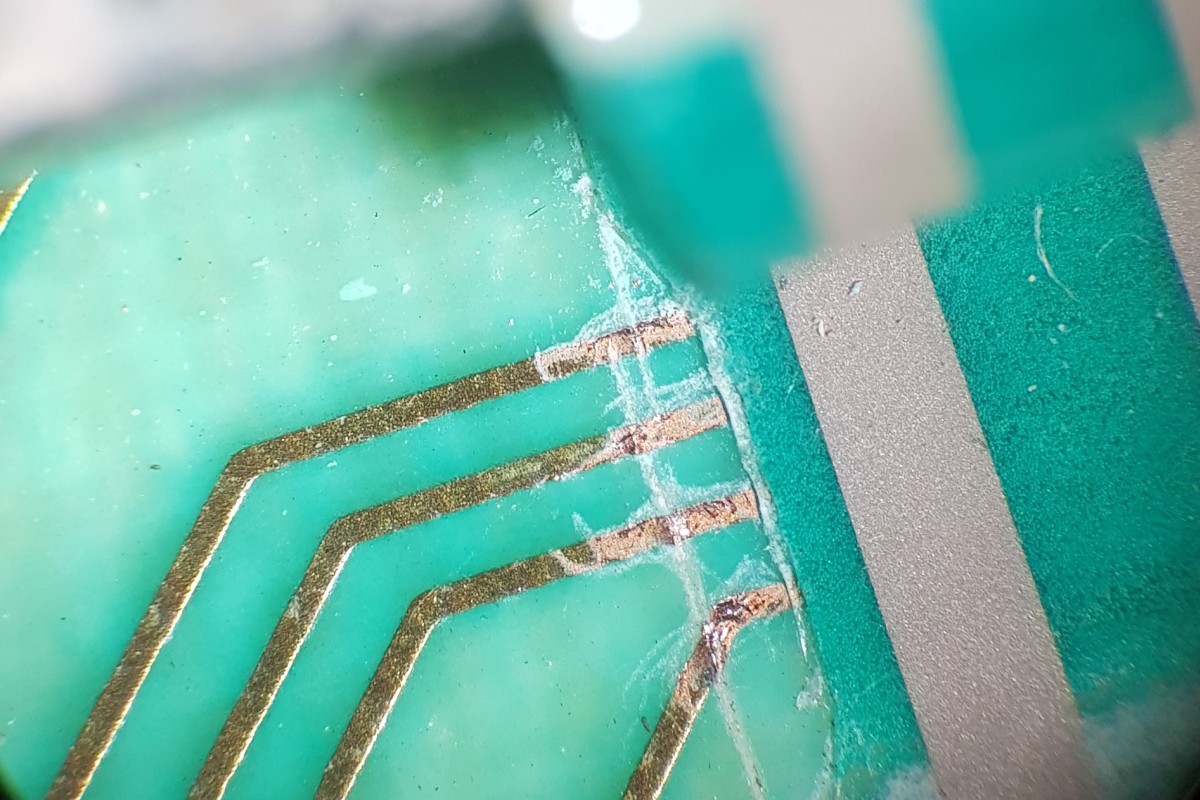

Na super, beim Schneiden habe ich die darunter liegenden Leiterbahnen gleich mit durchtrennt....
![Dot Matrix Display](img_dmd2/dmd_07_tn.jpg)

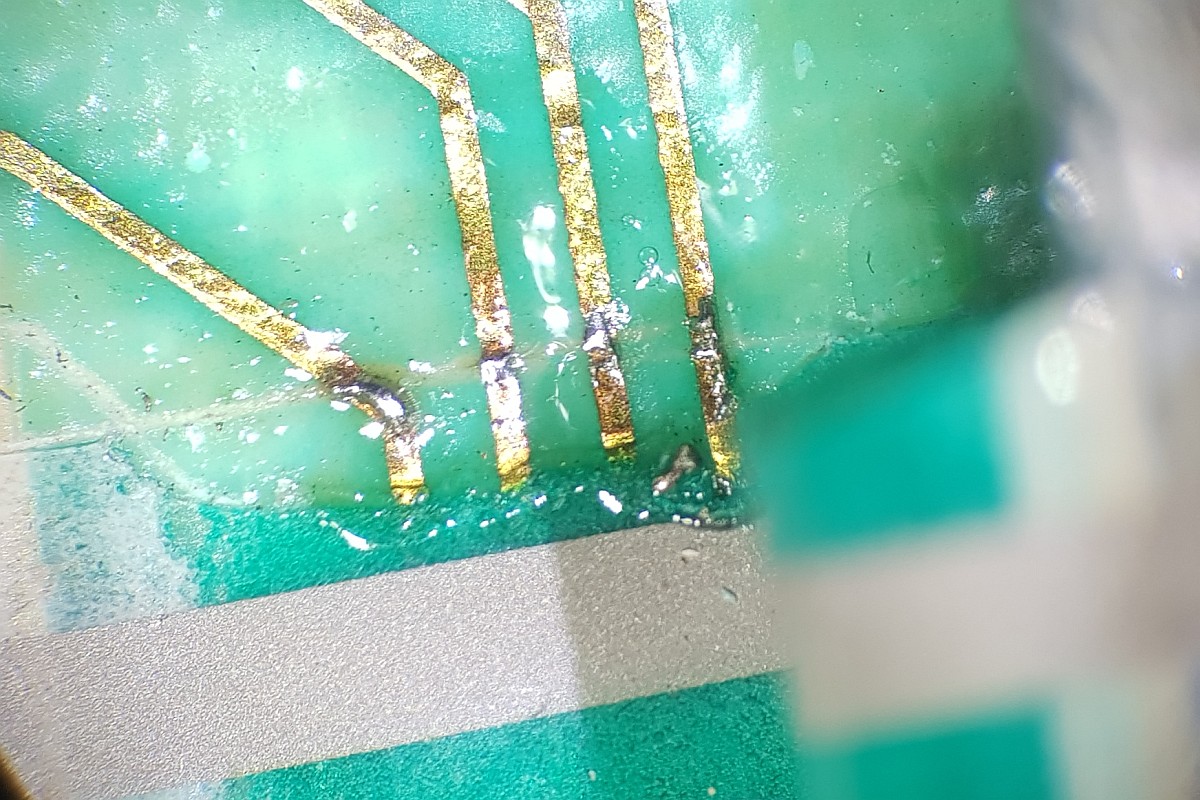

Na ja, lässt sich schnell reparieren:
![Dot Matrix Display](img_dmd2/dmd_08_tn.jpg)

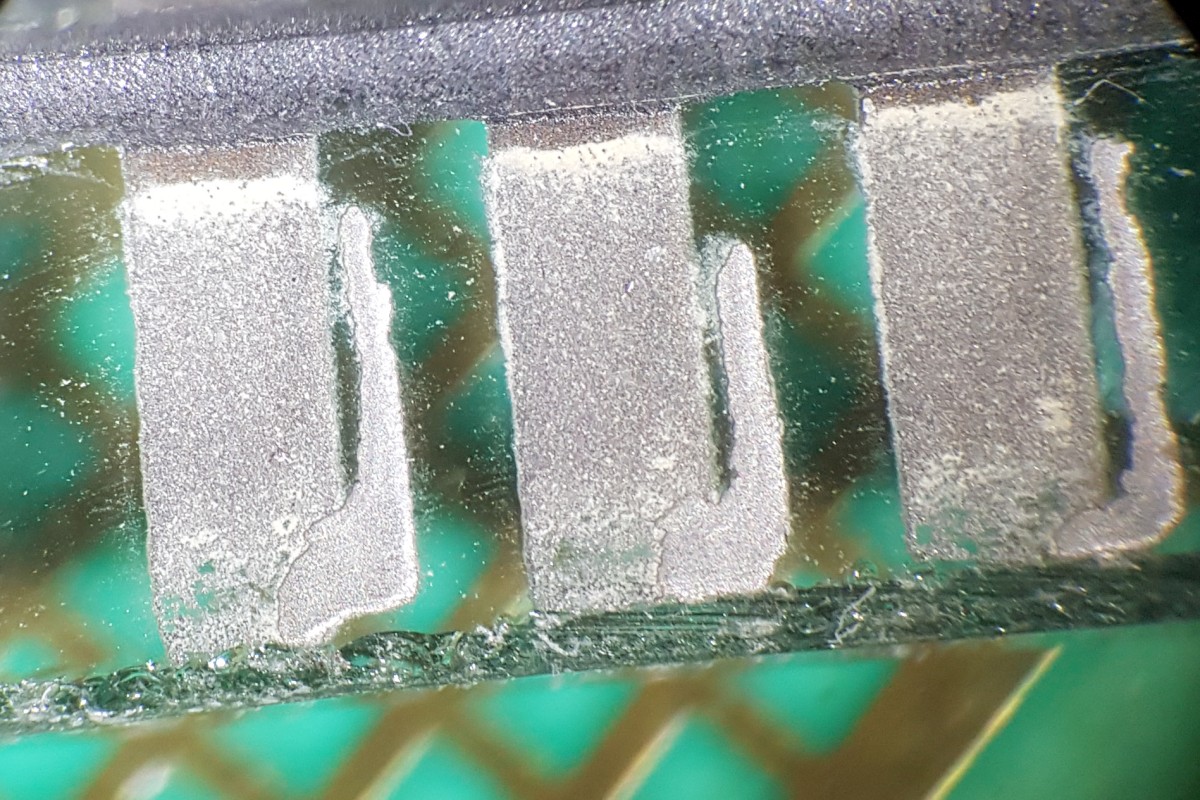

Auf dem Displayglas ist noch genügend Zinn...
![Dot Matrix Display](img_dmd2/dmd_09_tn.jpg)

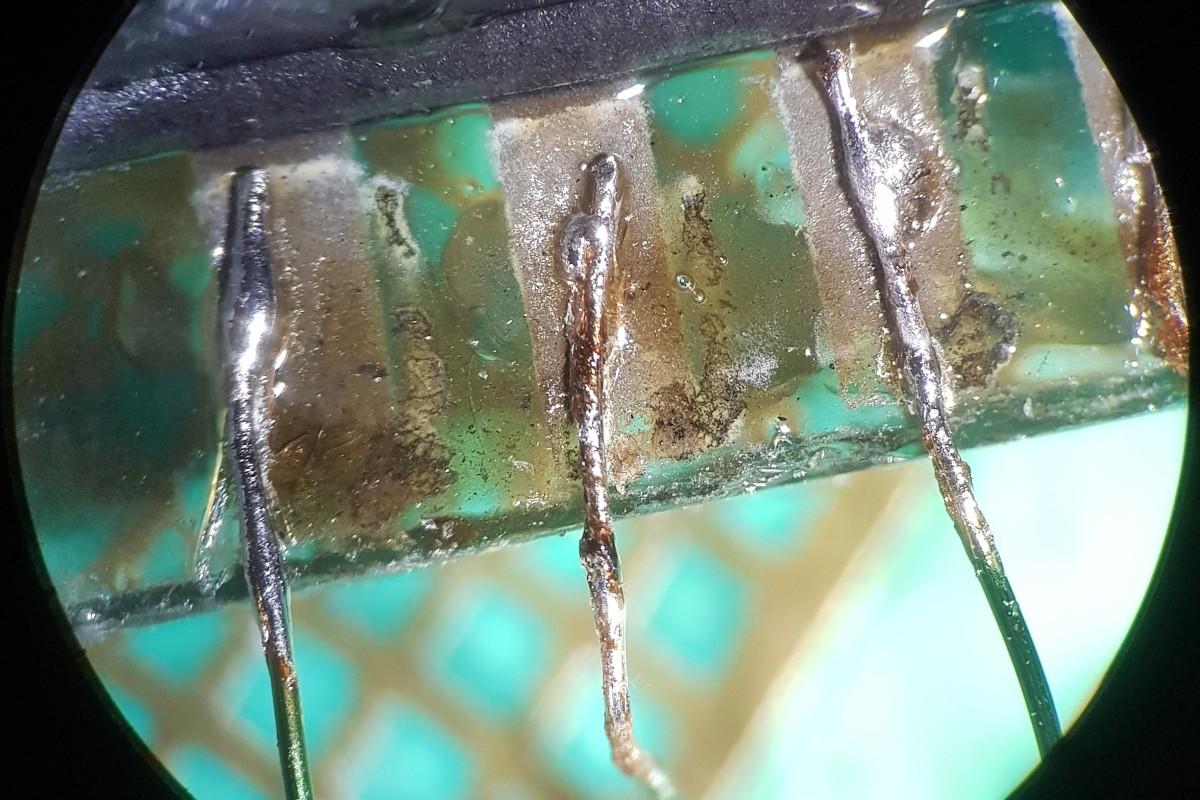

Den Fädeldraht anzulöten ist nicht ganz einfach - zu lange gelötet - und das Zin ist weg....
![Dot Matrix Display](img_dmd2/dmd_10_tn.jpg)

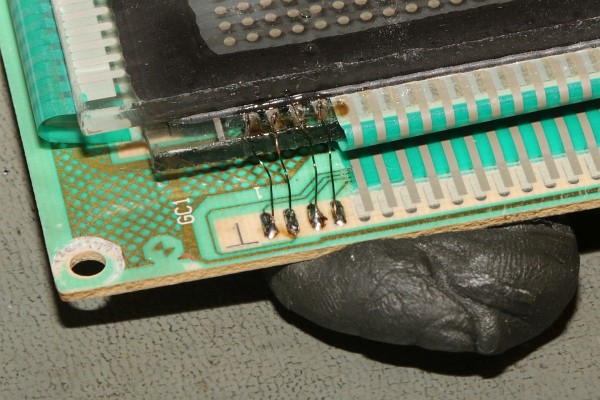

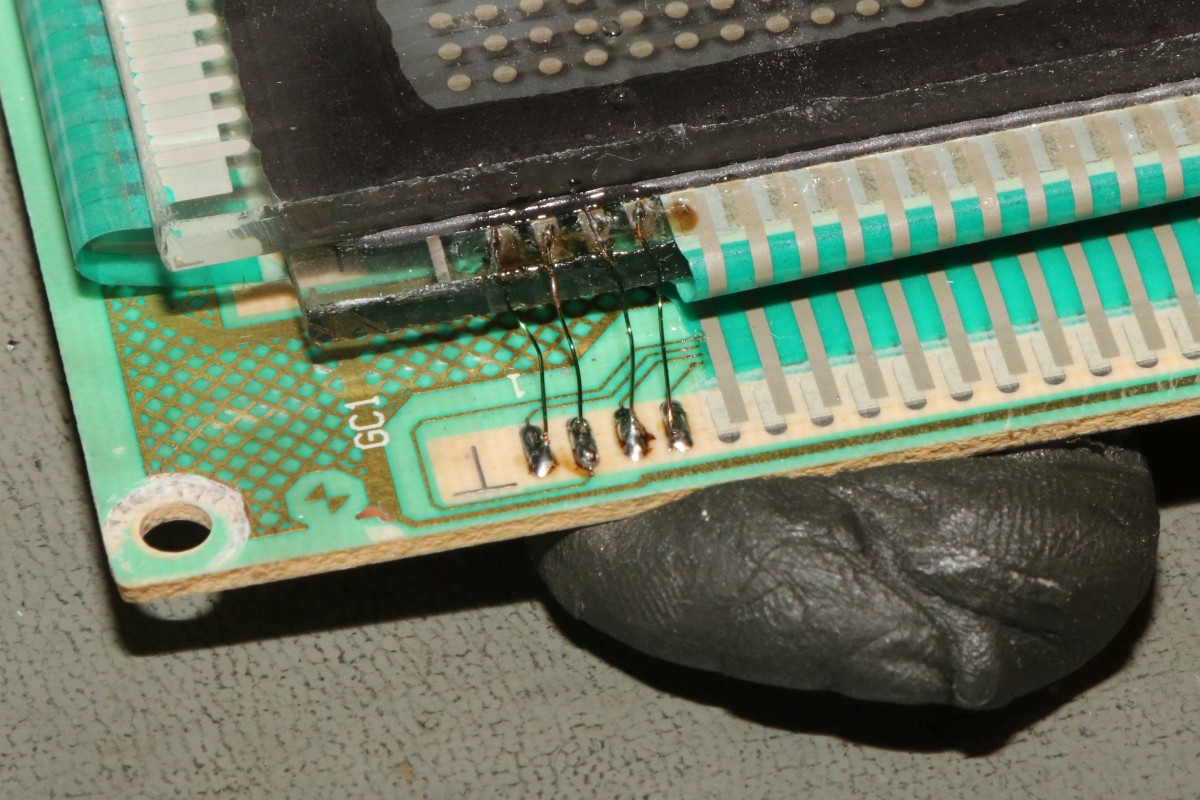

Hat geklappt...
![Dot Matrix Display](img_dmd2/dmd_11_tn.jpg)
Blöd, wenn man es nicht testen kann... ich bin gespannt!
|
