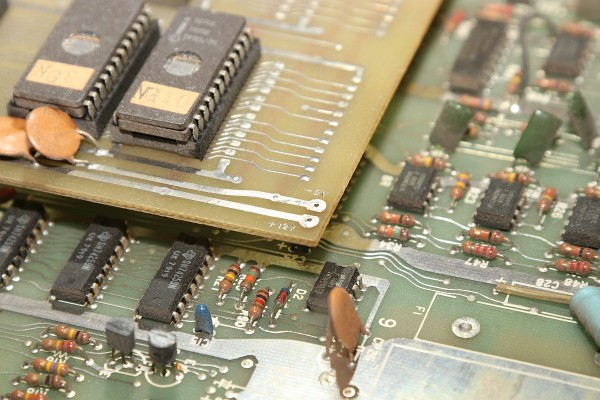

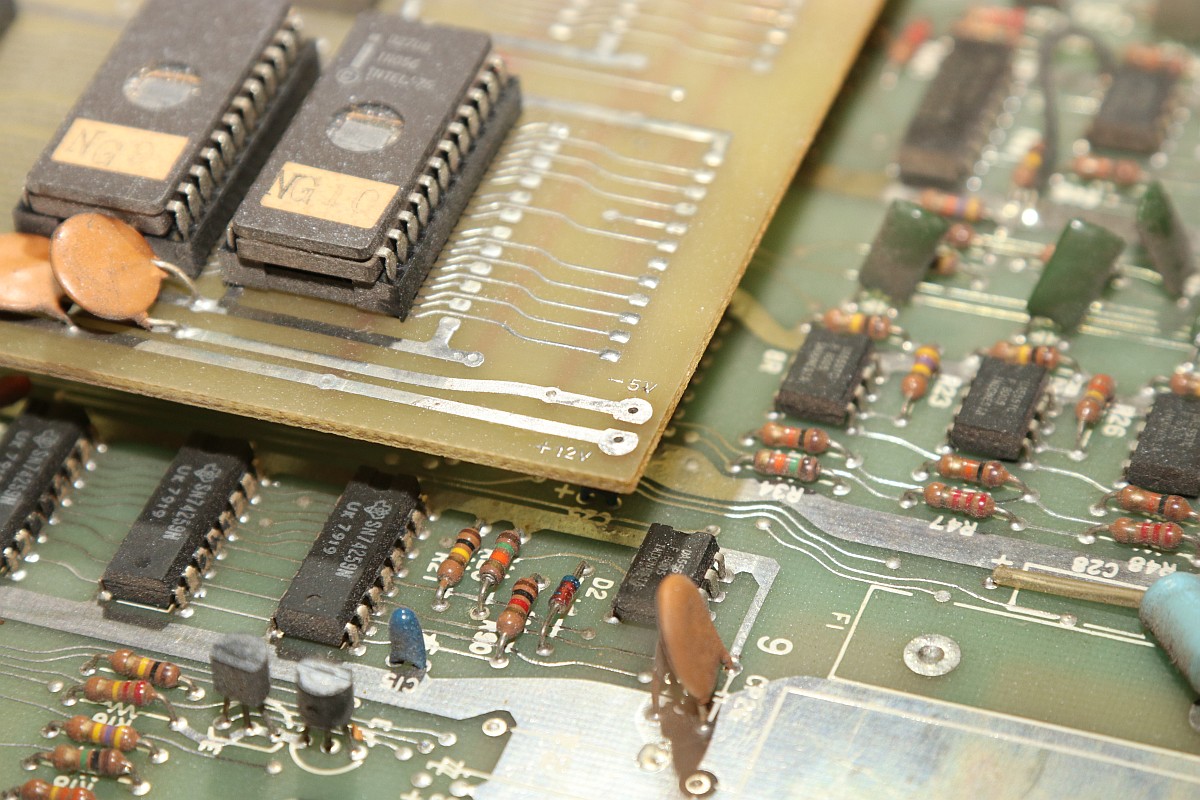

{Eine Galaxian} endlich mal wieder ein Klassiker mit leichten Grafikfehlern - sowas hatte ich schon länger nicht mehr! Besonders spannend: drei Versorgungsspannungen für die EPROM-Bank!
![Galaxian](img_galaxian/galaxian_01_tn.jpg)

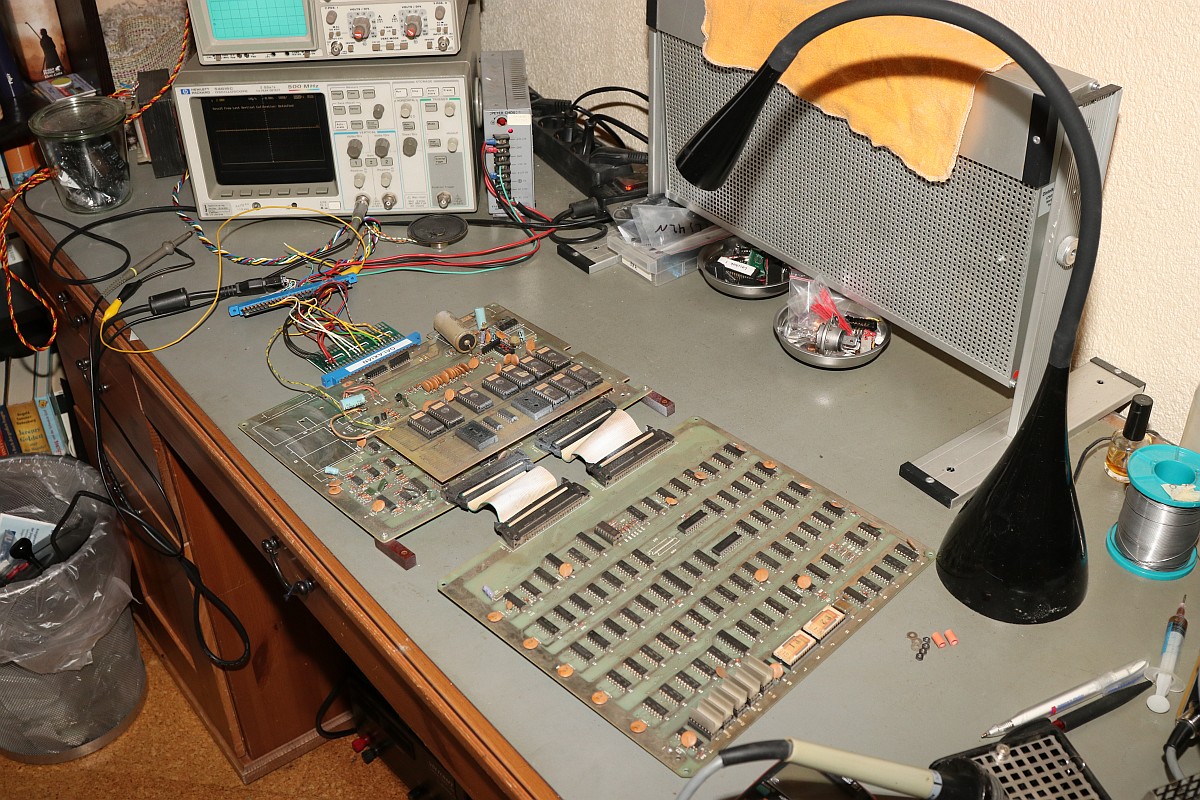

Das Teil ist nicht gerade handlich:
![Galaxian](img_galaxian/galaxian_02_tn.jpg)

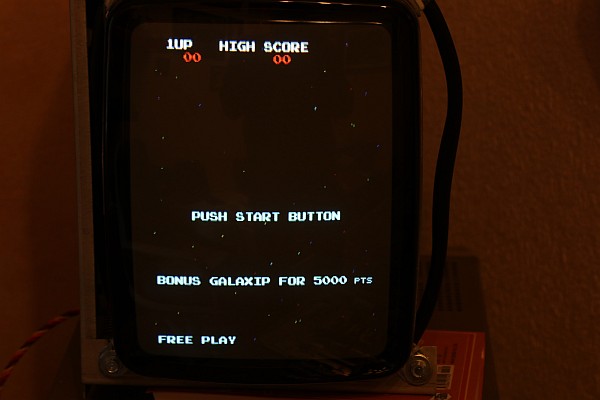

Auf den ersten Blick sieht alles gut aus...
![Galaxian](img_galaxian/galaxian_03.jpg)

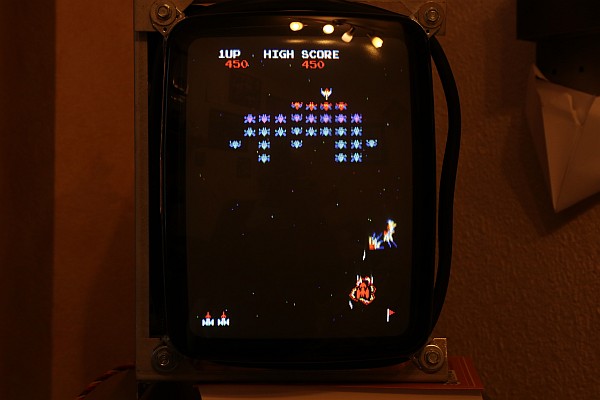

...das gibt sich, wenn die ersten Sprites auftauchen. Da gehört was nicht hin.
![Galaxian](img_galaxian/galaxian_04.jpg)

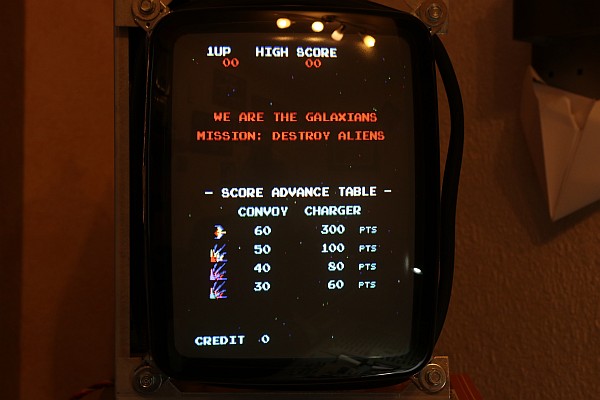

Falsche Sprites an der richtigen Stelle - da werden Grafik-EPROMs falsch adressiert!
![Galaxian](img_galaxian/galaxian_05.jpg)

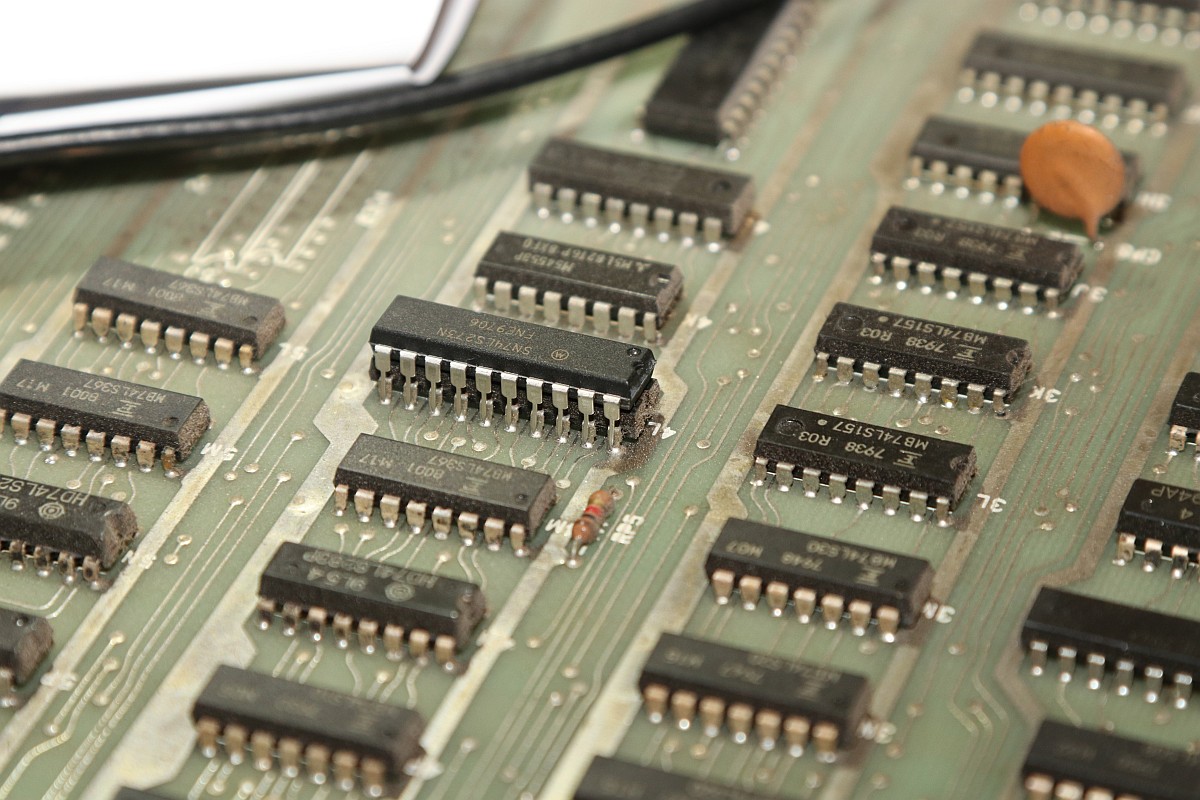

Da ist er, der Übeltäter.
![Galaxian](img_galaxian/galaxian_06_tn.jpg)

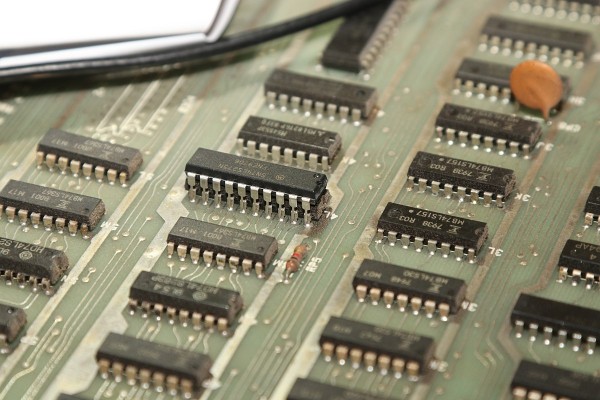

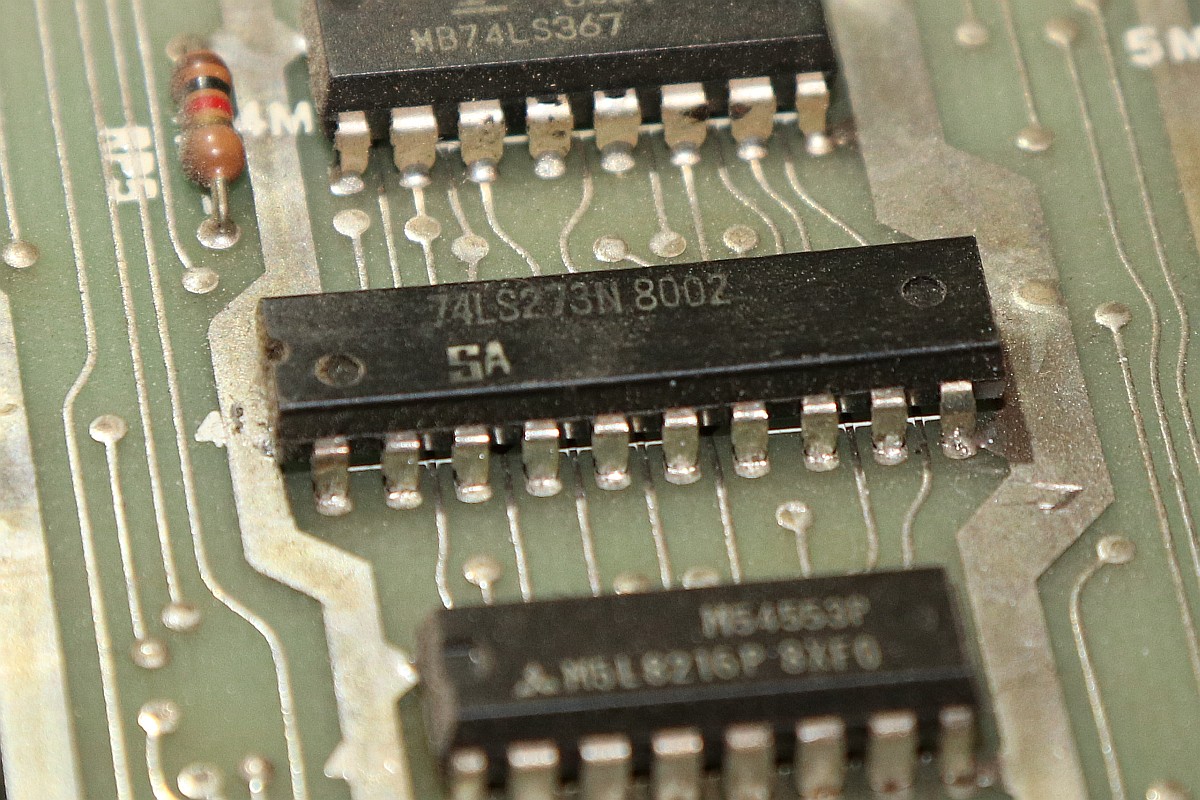

Die vorgealterte "SA"-Serie... man sollte sie alle präventiv tauschen. Die Badewannenkurve ist schon lange verlassen, wir befinden uns mittlerweile direkt in der Kanalisation.
![Galaxian](img_galaxian/galaxian_07_tn.jpg)

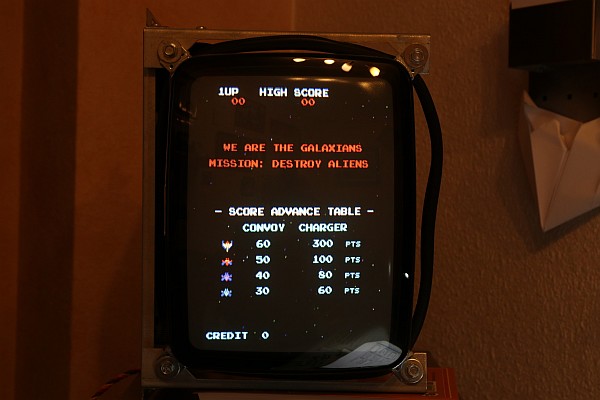

Kaum macht man es richtig, schon tut's:
![Galaxian](img_galaxian/galaxian_08.jpg)

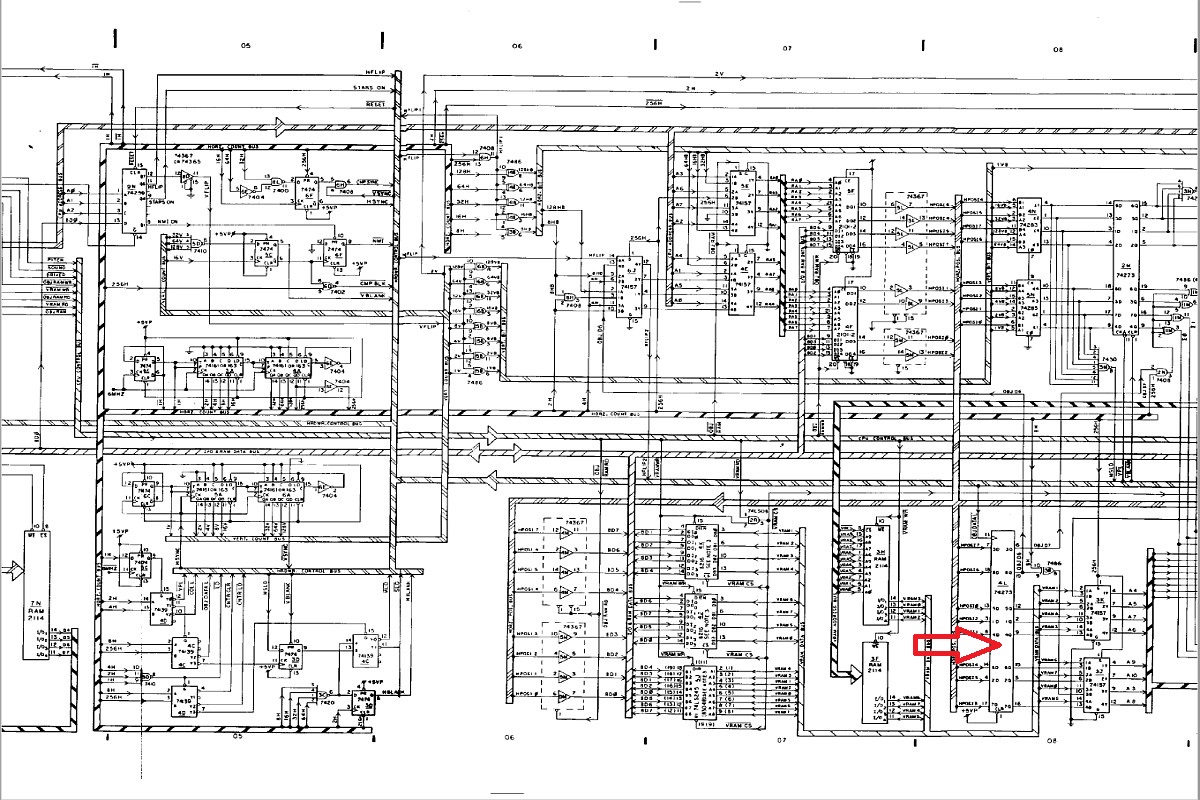

Hier ist die Ursache im Schaltplan - war eigentlich völlig klar!
![Galaxian](img_galaxian/galaxian_09_tn.jpg)

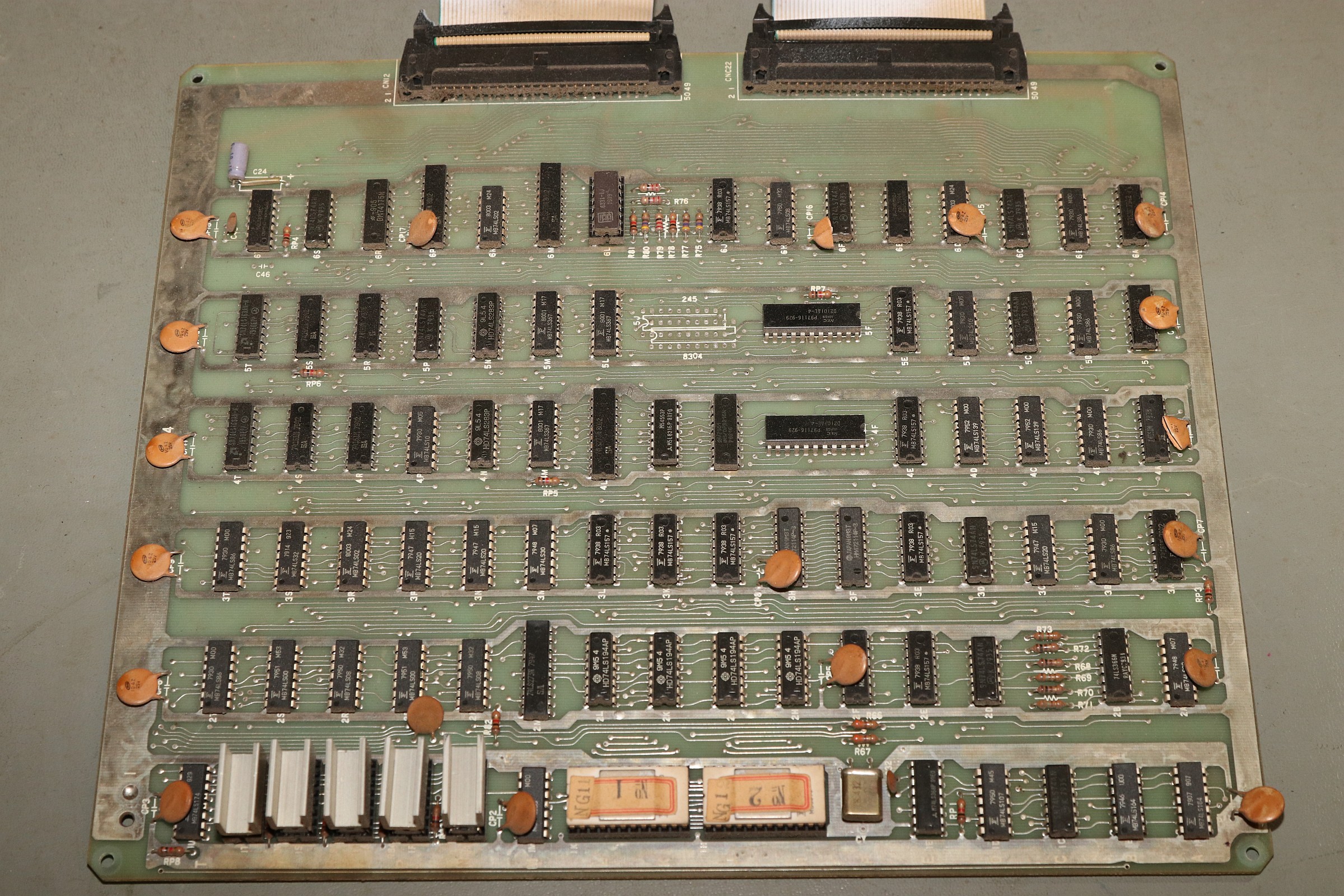

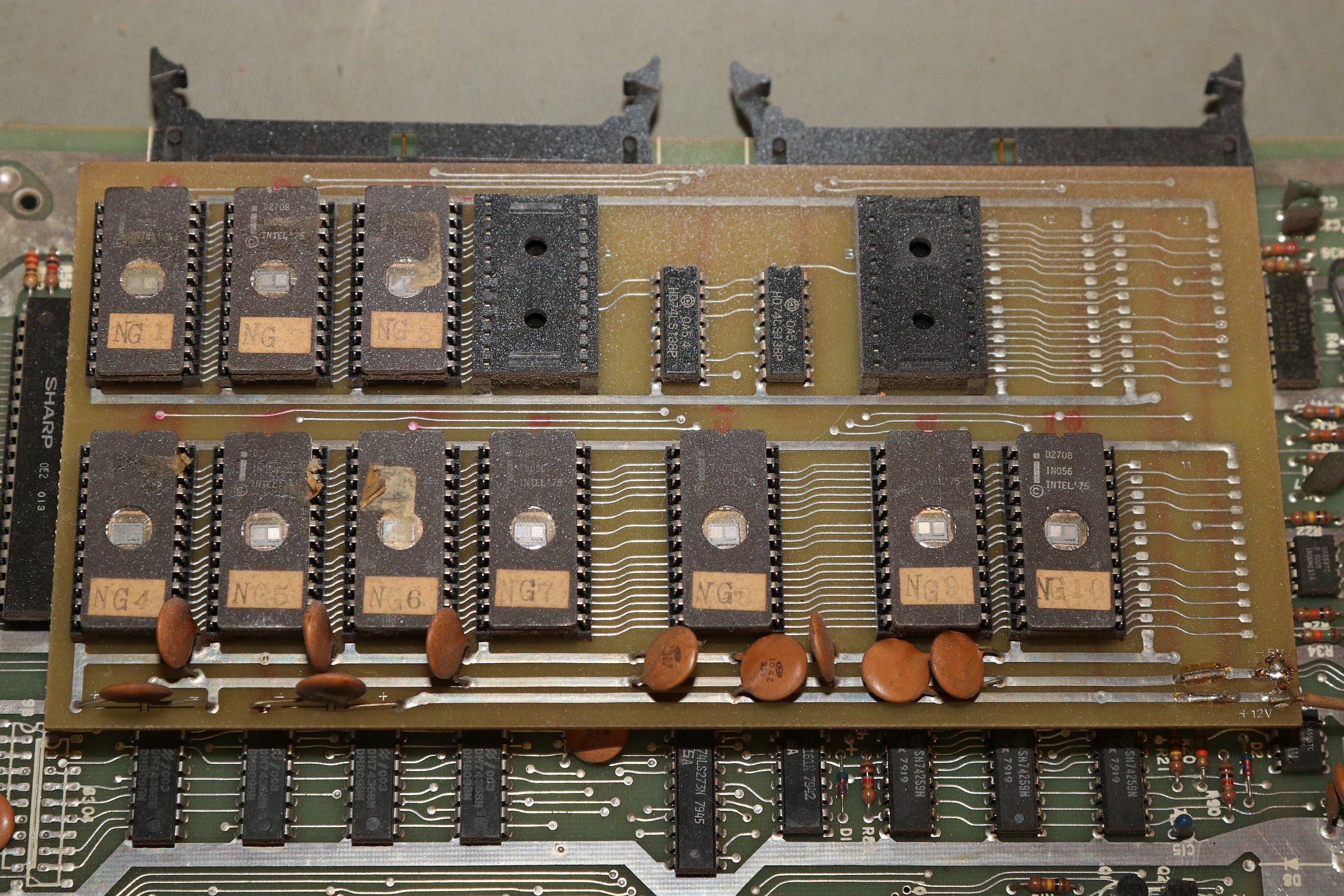

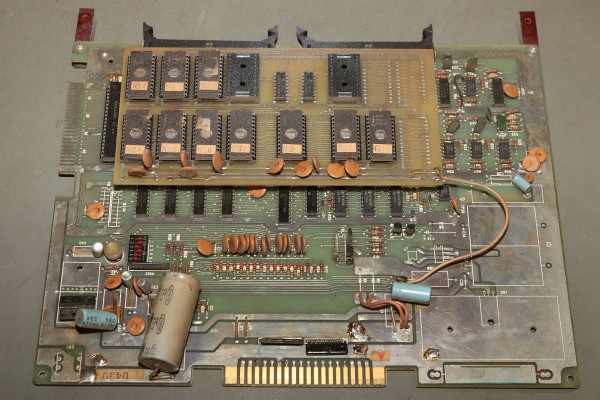

{Platinenfotos} die werden auf einen Klick ganz groß!
![Galaxian](img_galaxian/galaxian_pcb1_tn.jpg)
![Galaxian](img_galaxian/galaxian_pcb2_tn.jpg)
![Galaxian](img_galaxian/galaxian_pcb3_tn.jpg)
Und ja, ich hab die EPROM-Fenster noch abgeklebt... ;-)
|
