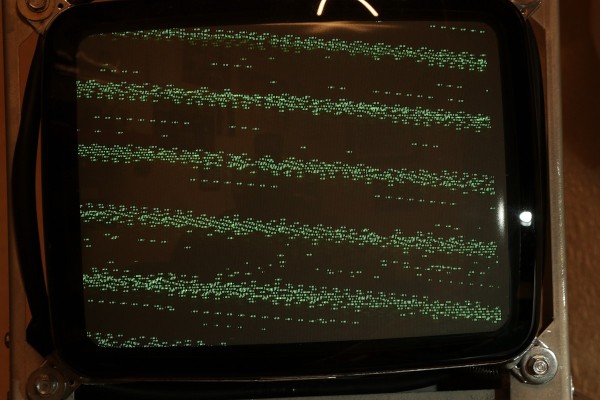

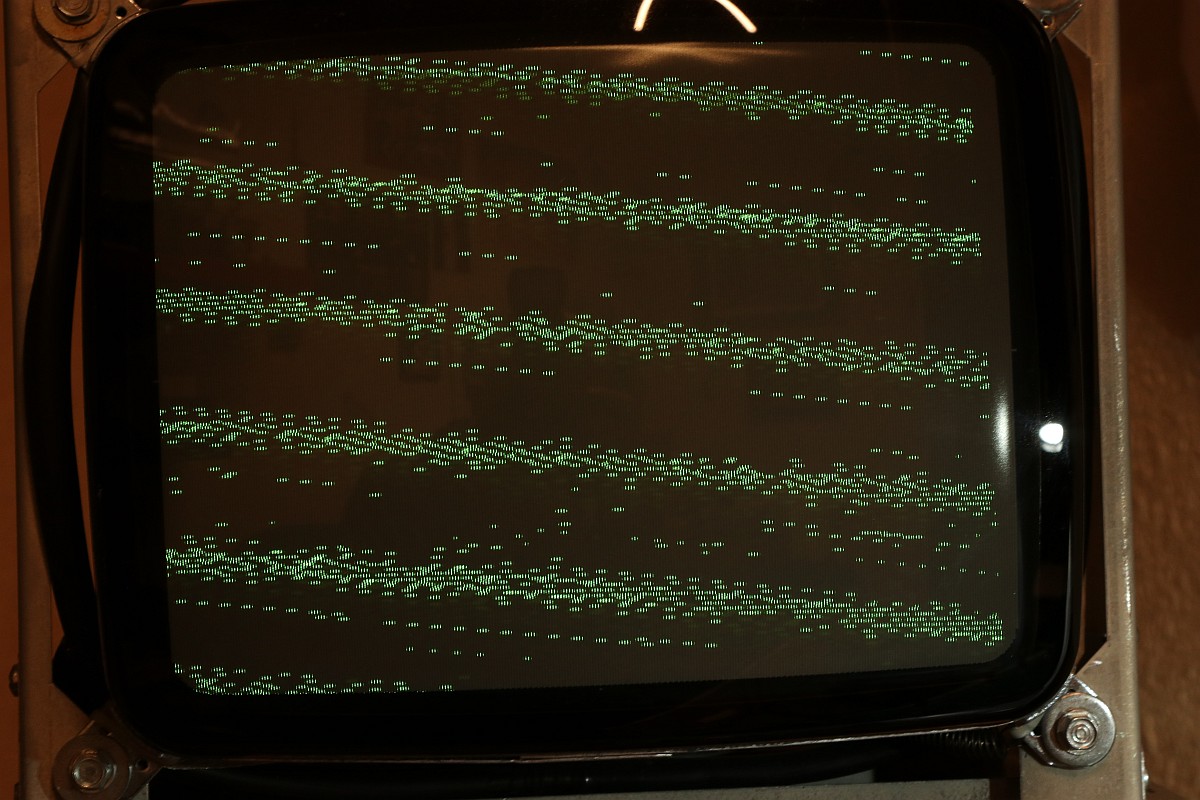

{Midway Sea Wolf (Space Invaders Hardware)} Die zweite Space Invaders überraschte mit schlechtem Videosignal...

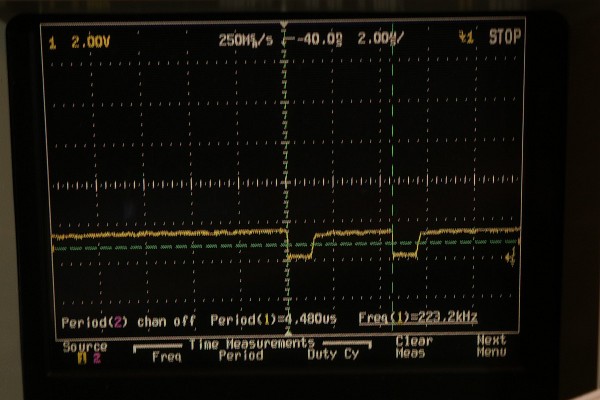

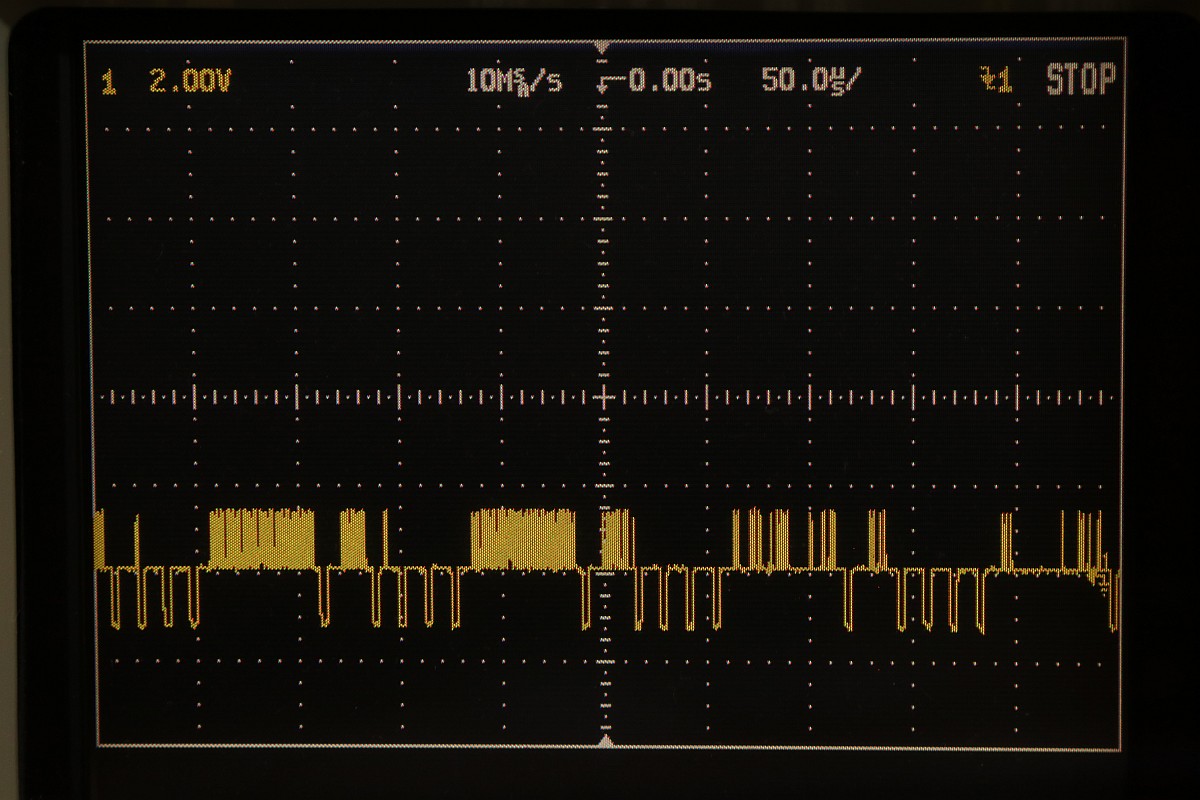

Klar, bei dem Signal geht kein Sync...

Ein Logikgatter ist halb taub... das kann ja so nicht.

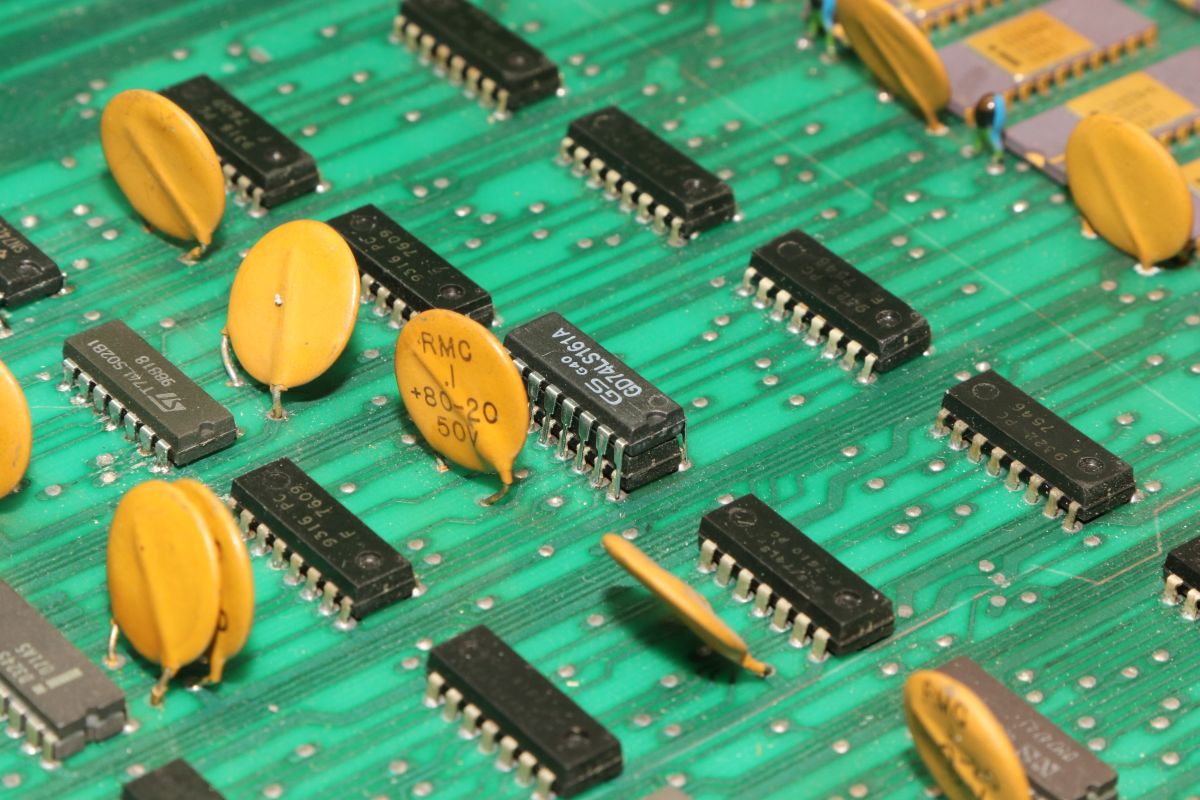

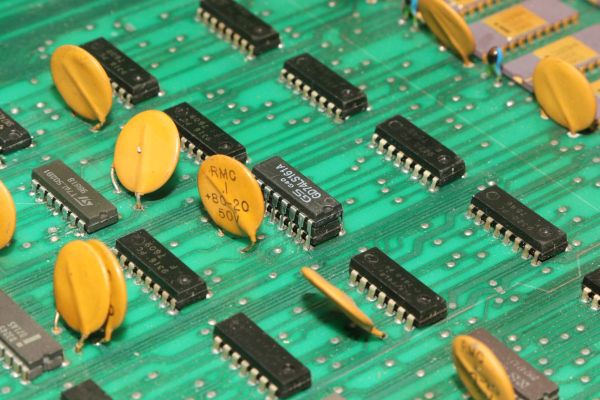

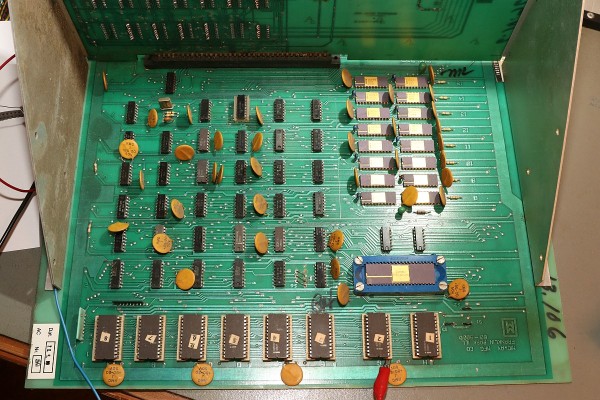

Auf der Platine muss man erstmal was finden:

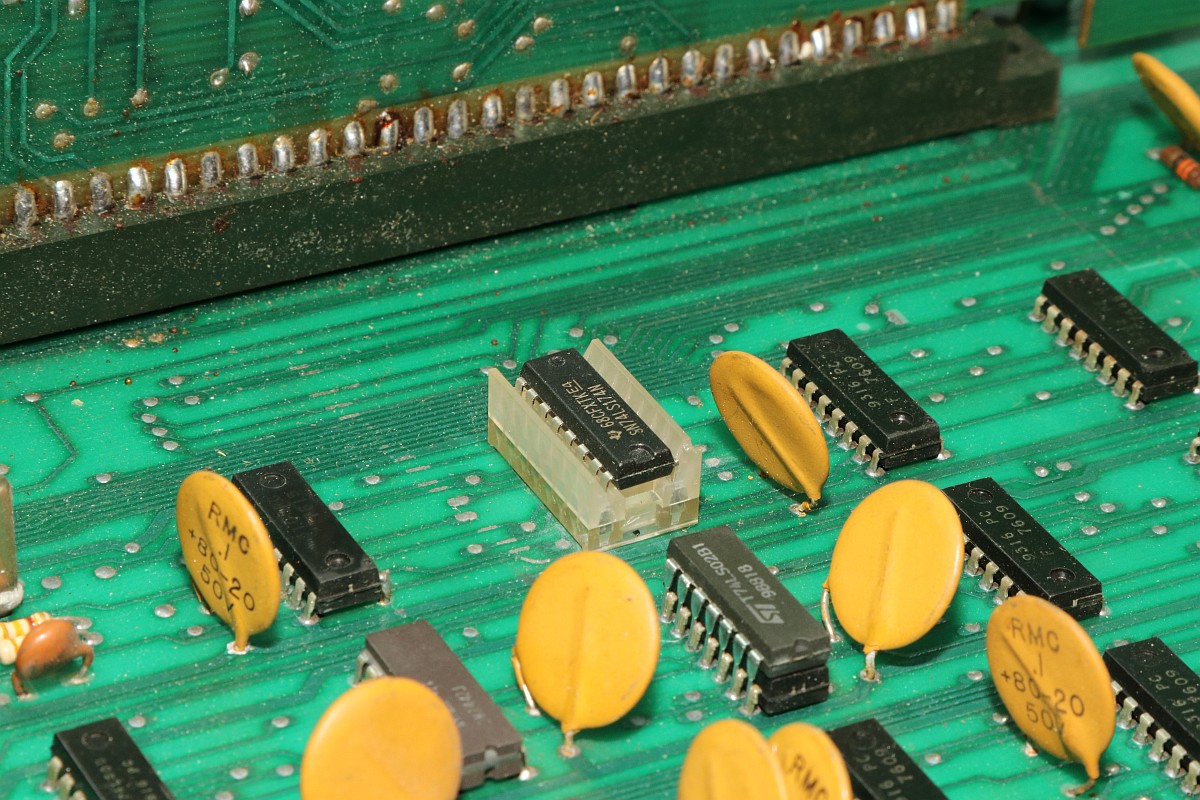

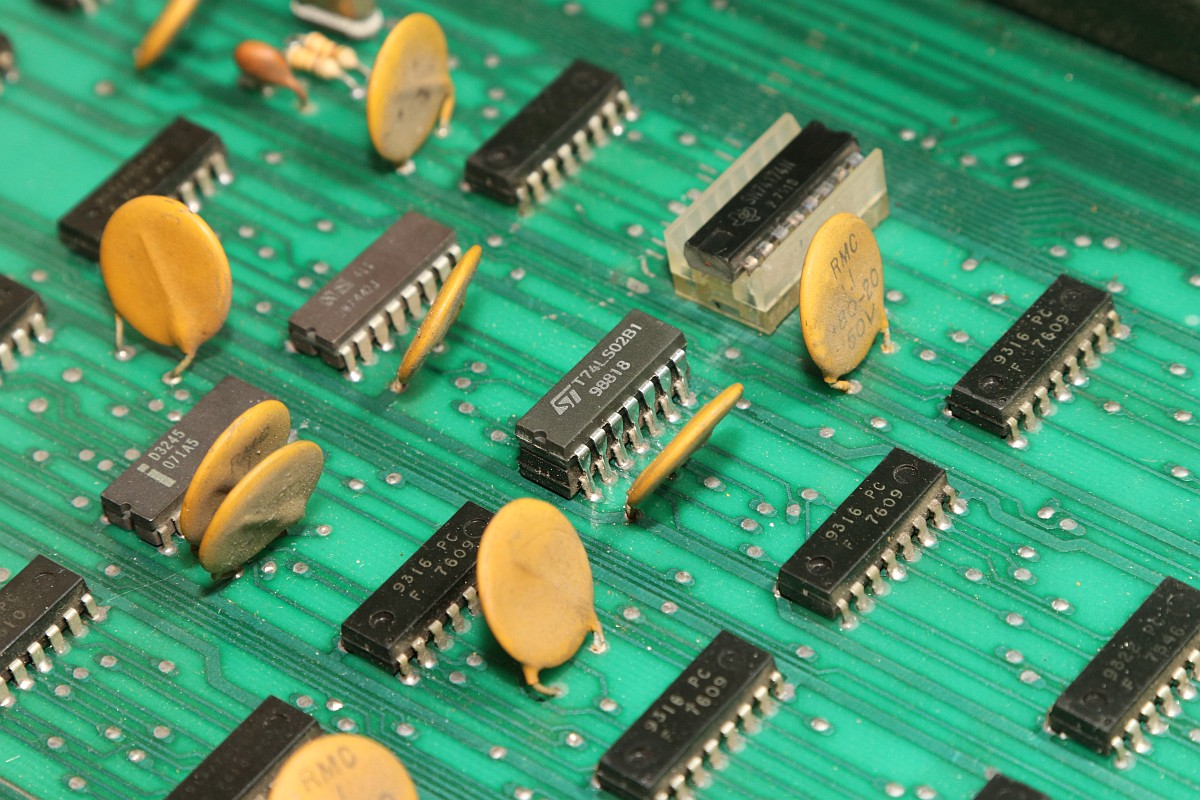

Huckepack wirkt manchmal:

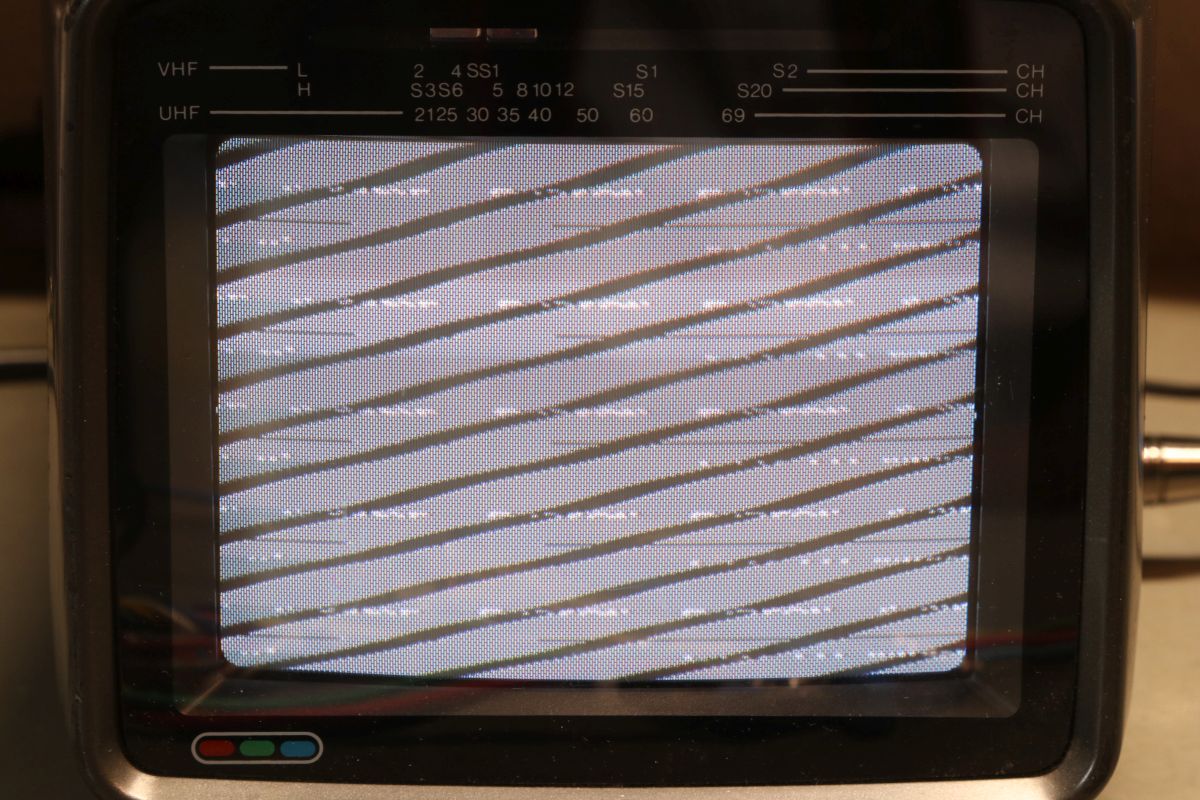

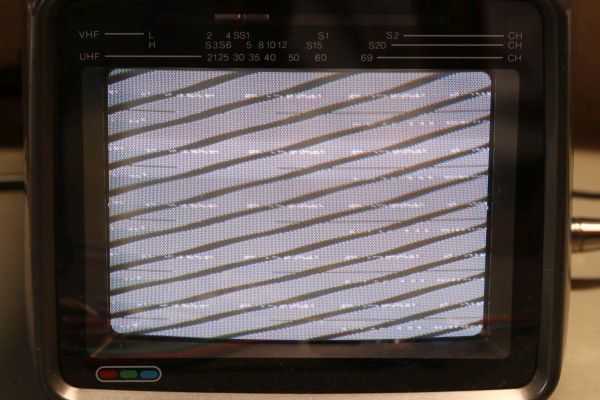

HSync geht schon mal...

Und VSync auch, nachdem ich ein weiteres Flipflop tauschte, welches schon gesockelt war...

Hier ist es:

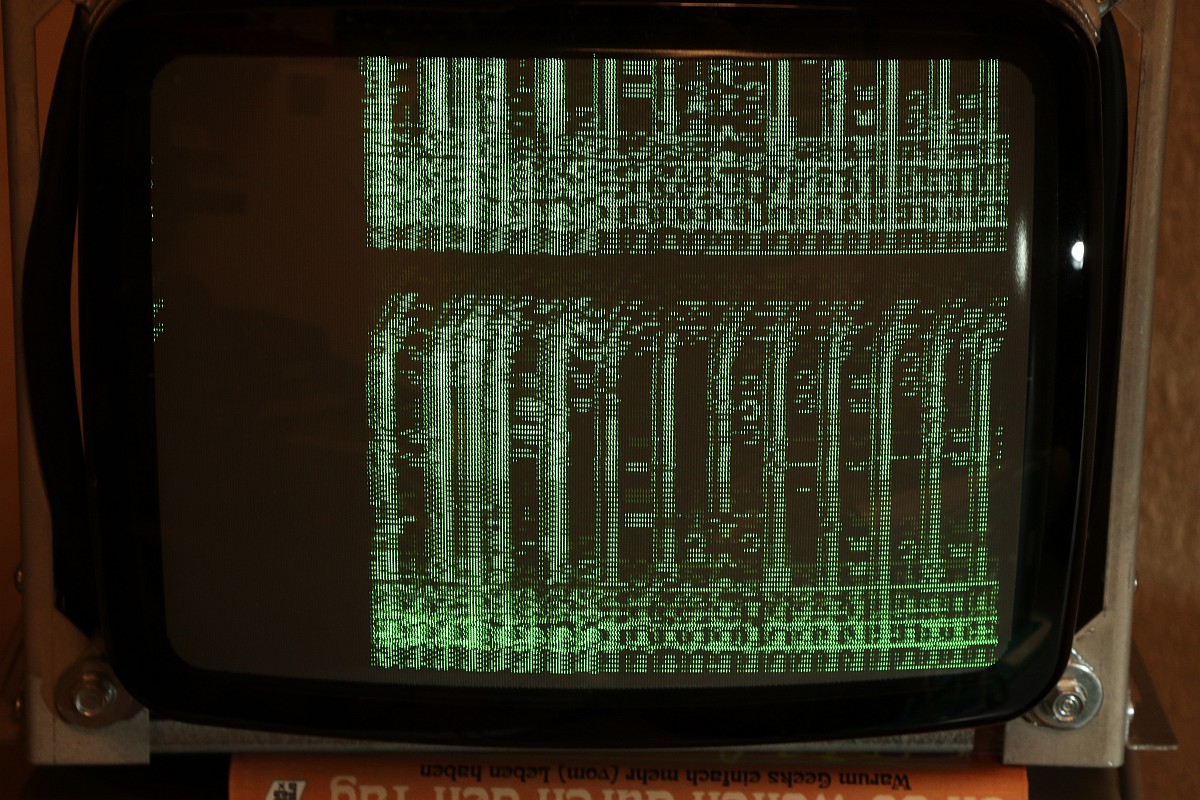

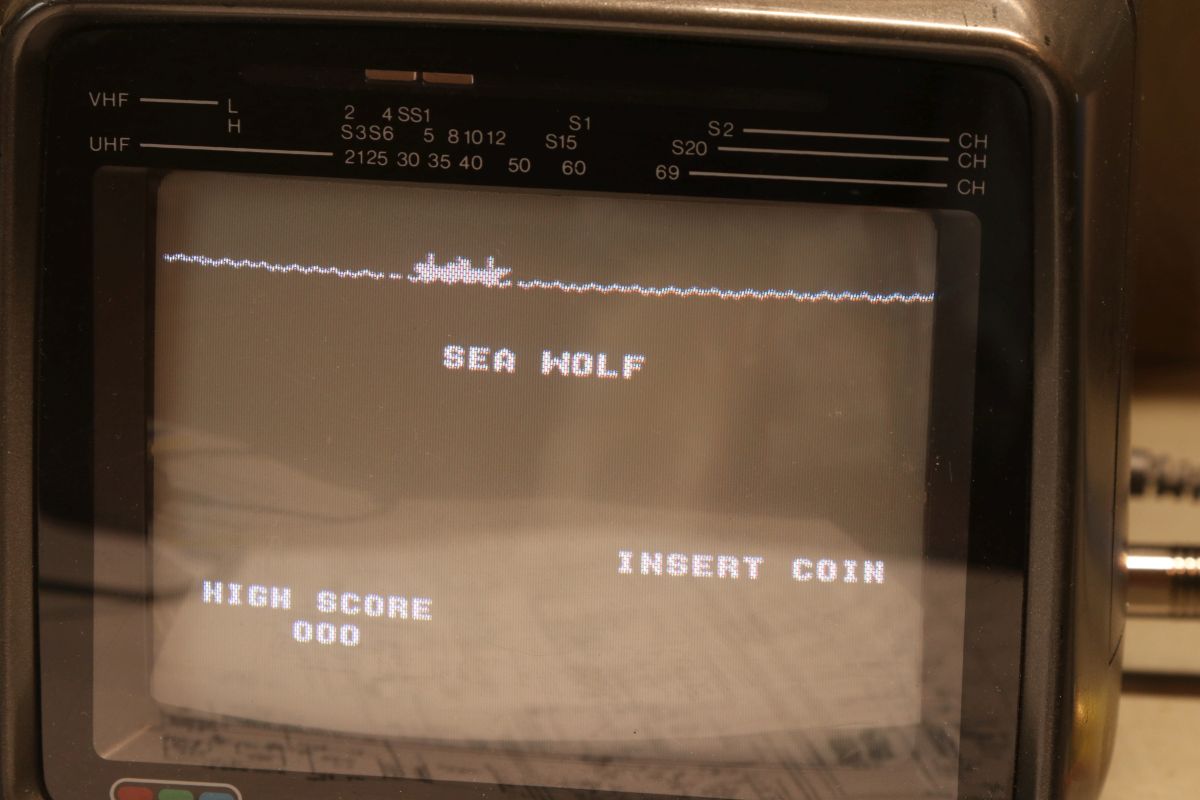

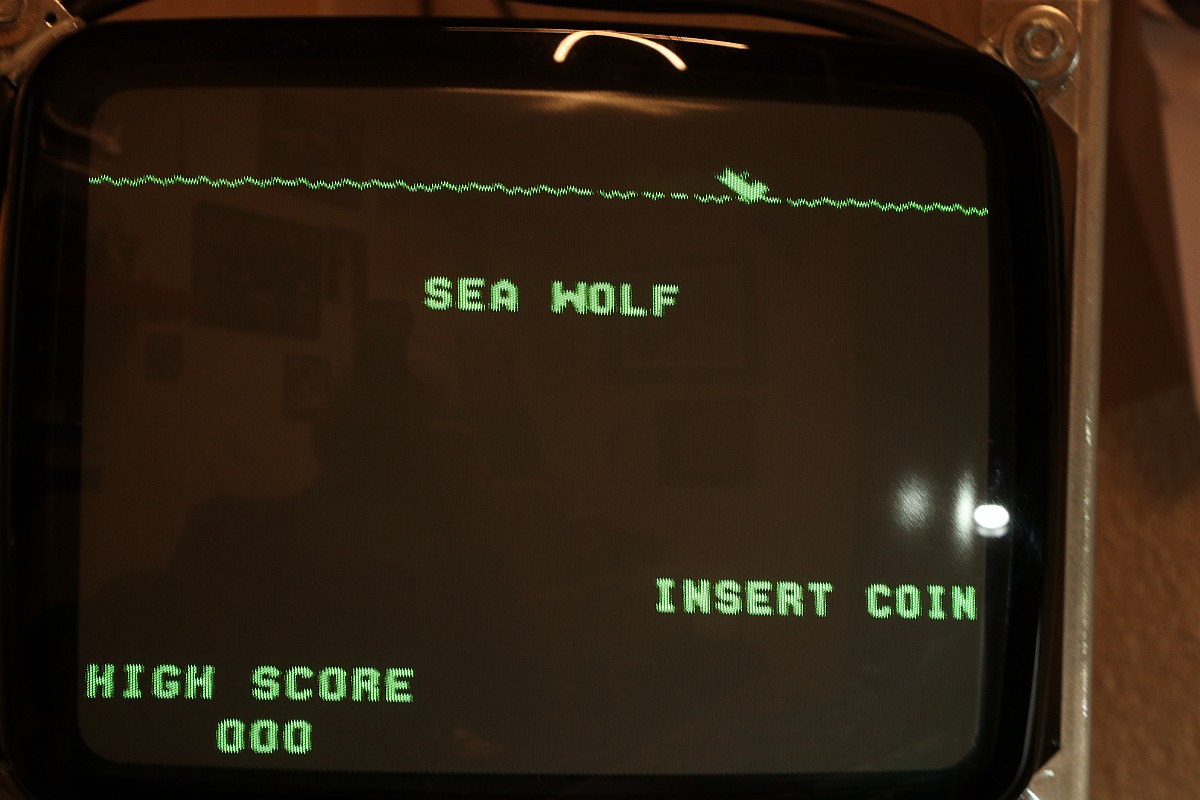

Und nach mehrfachem Raus-Rein-Spielchen mit den PROMs (die Sockel sind echt Scheiße!) überrascht mich die Space Invaders mit der Tatsache, dass sie eine Sea Wolf ist...

Jetzt stellt sich die Frage, wie man dieses System vollständig testen soll... Sea Wolf ist quasi ein Hybride aus Mechanik und Elektronik, ohne den ganzen Automaten geht da nicht viel. Mir fehlen selbst die Kabel für einen Test der Audio-Platine, die ist hier nämlich separat...

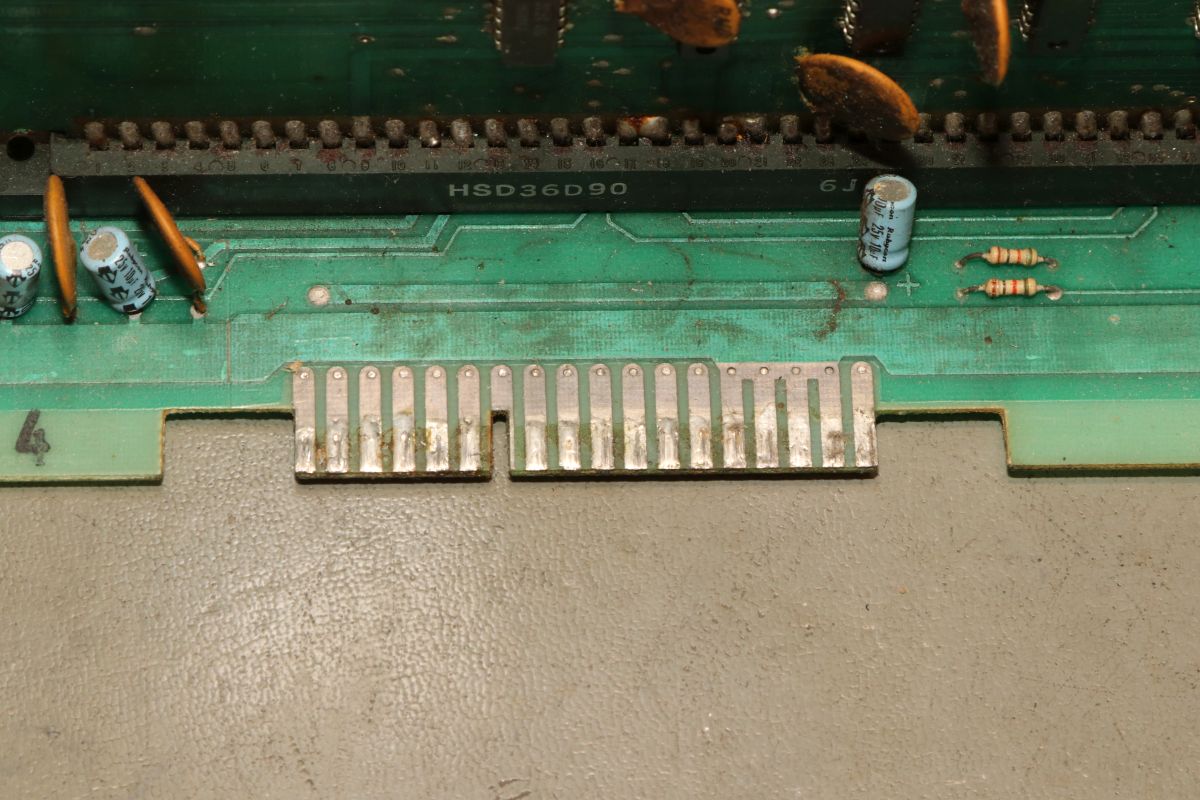

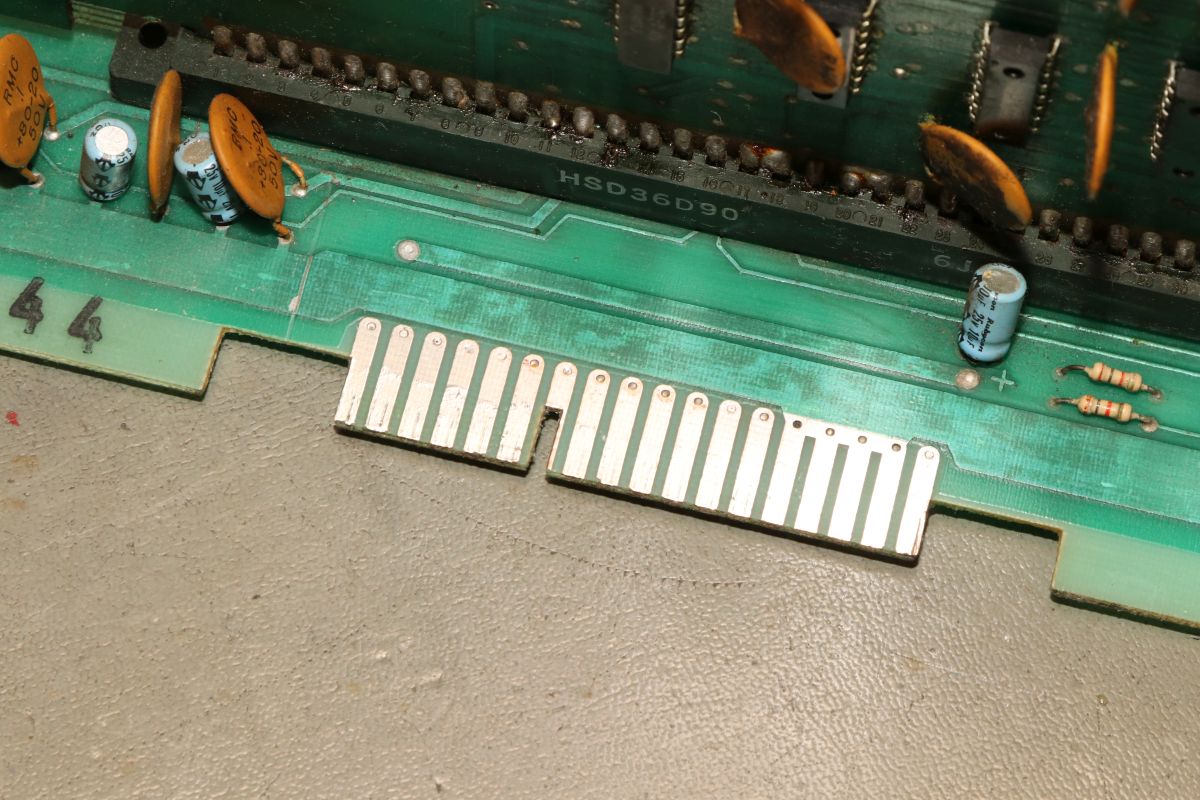

{Midway Sea Wolf endlich ganz repariert...} Leute, wie die Zeit vergeht... nur drei Jahre später kann ich mich endlich an die fast vergessene Sea Wolf machen: der letzte Stand war ein vernünftiges Bild. Bei der Inbetriebnahme fällt mir erst mal der fett verlötete Stecker auf. Das geht schöner!

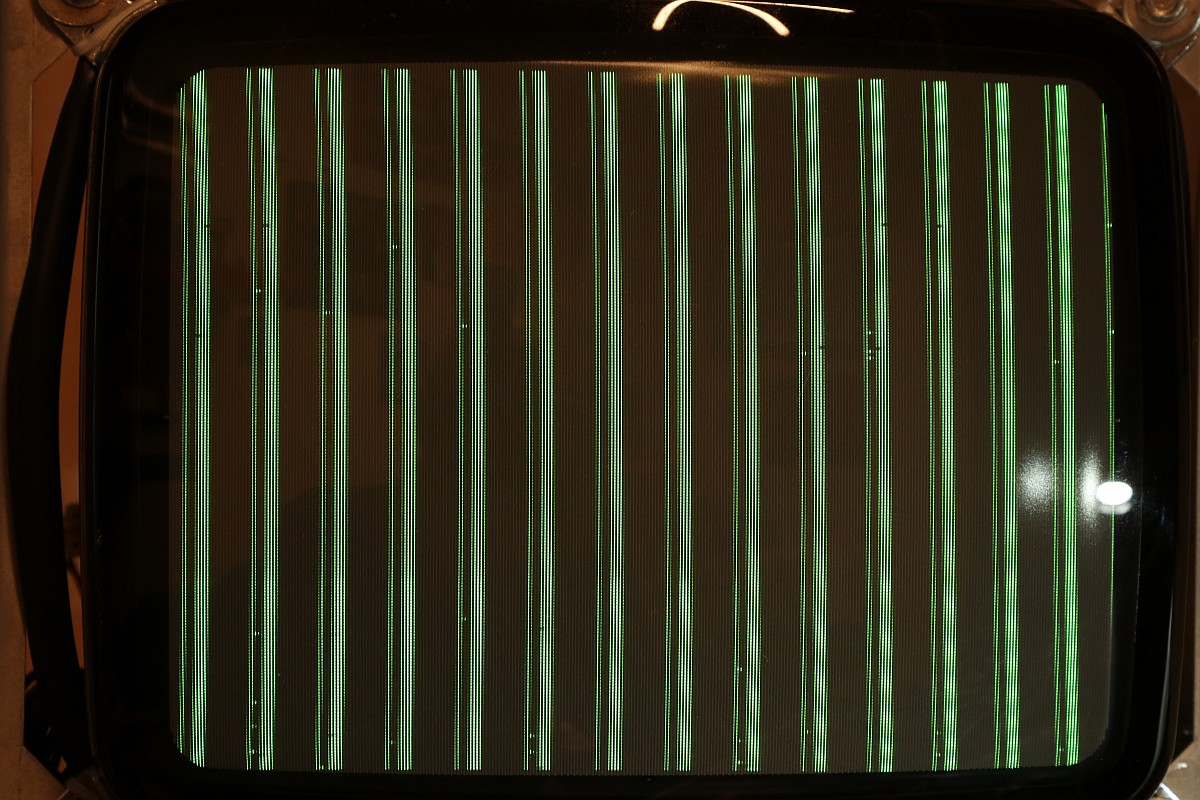

Na super. Womit wieder bewiesen wäre: alte Arcade-Platinen gehen vom Rumliegen kaputt!

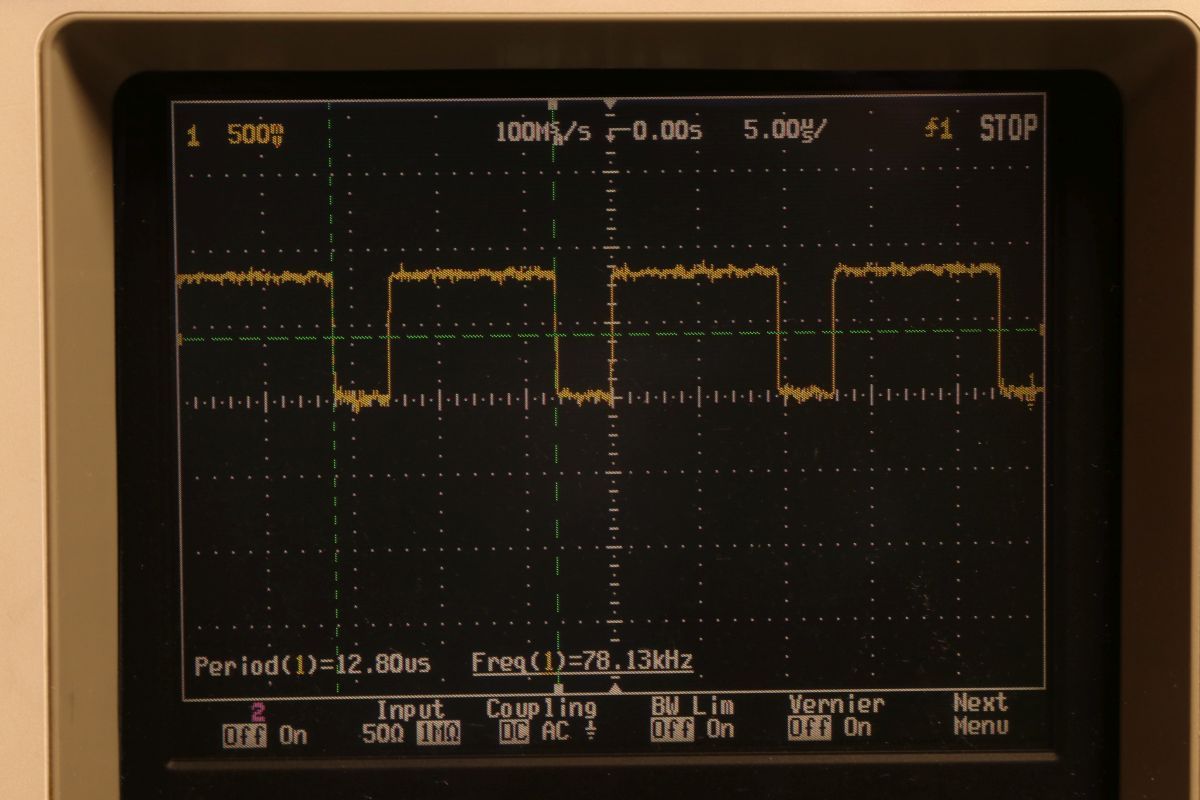

78kHz HSYNC sieht jetzt nicht so wirklich gewollt aus...

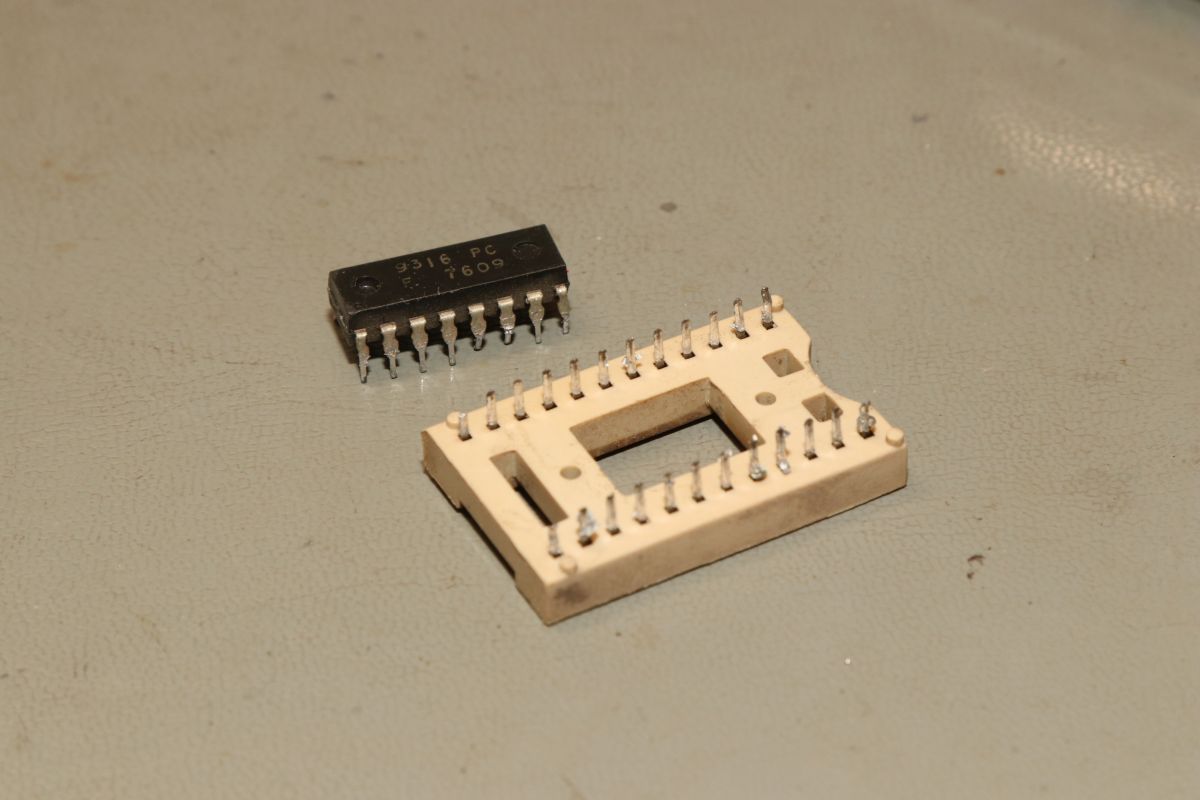

Der 4-Bit-Binärzähler 9316 aka 74LS161 ist platt.

Nach dessen Austausch ist wieder alles in Ordnung. Bis auf gewaltige Wackelkontakte..

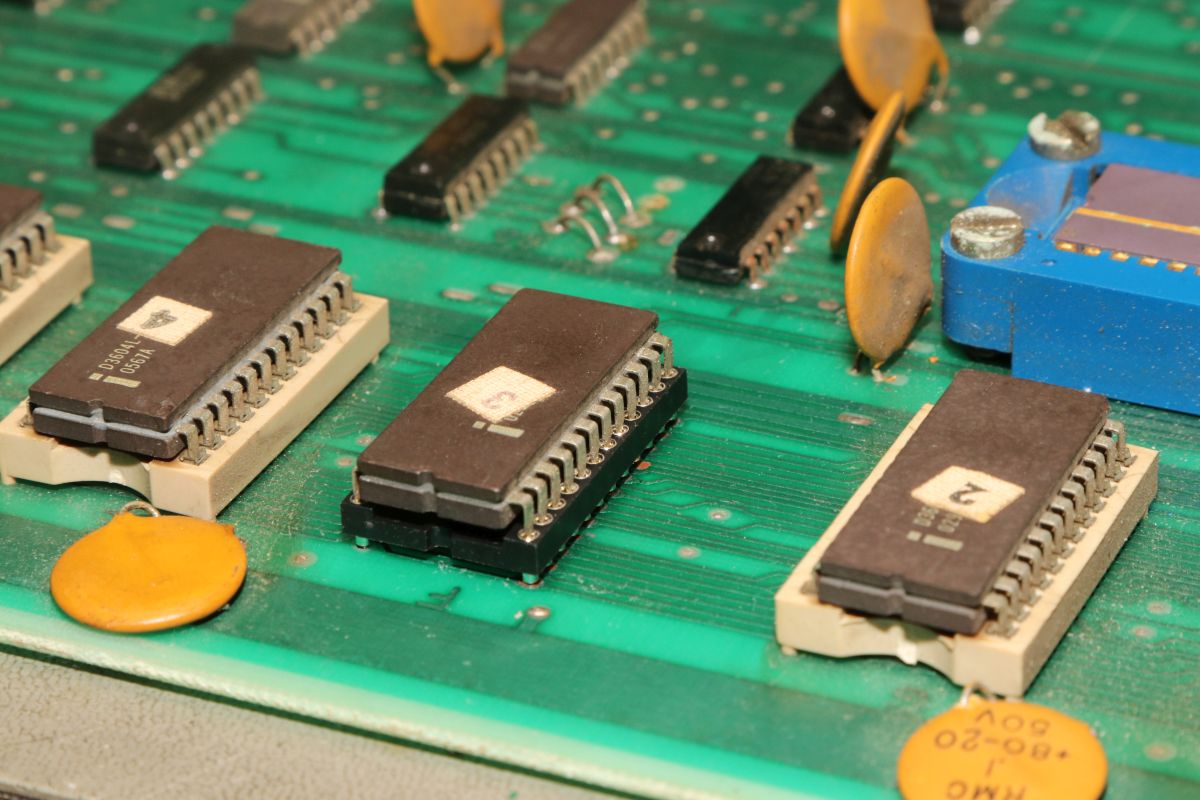

Die hingegen lagen an einem schlechten ROM-Sockel mit abgebrochenem Pin...

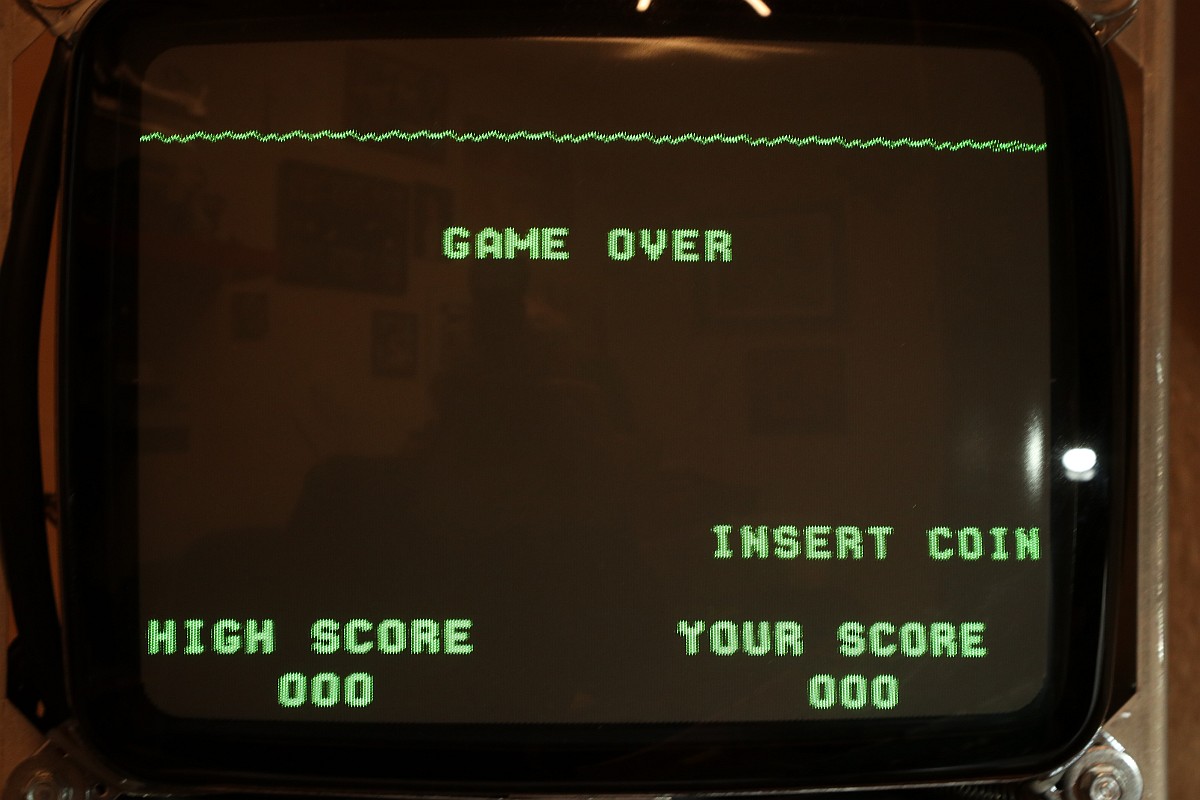

So muss das aussehen:

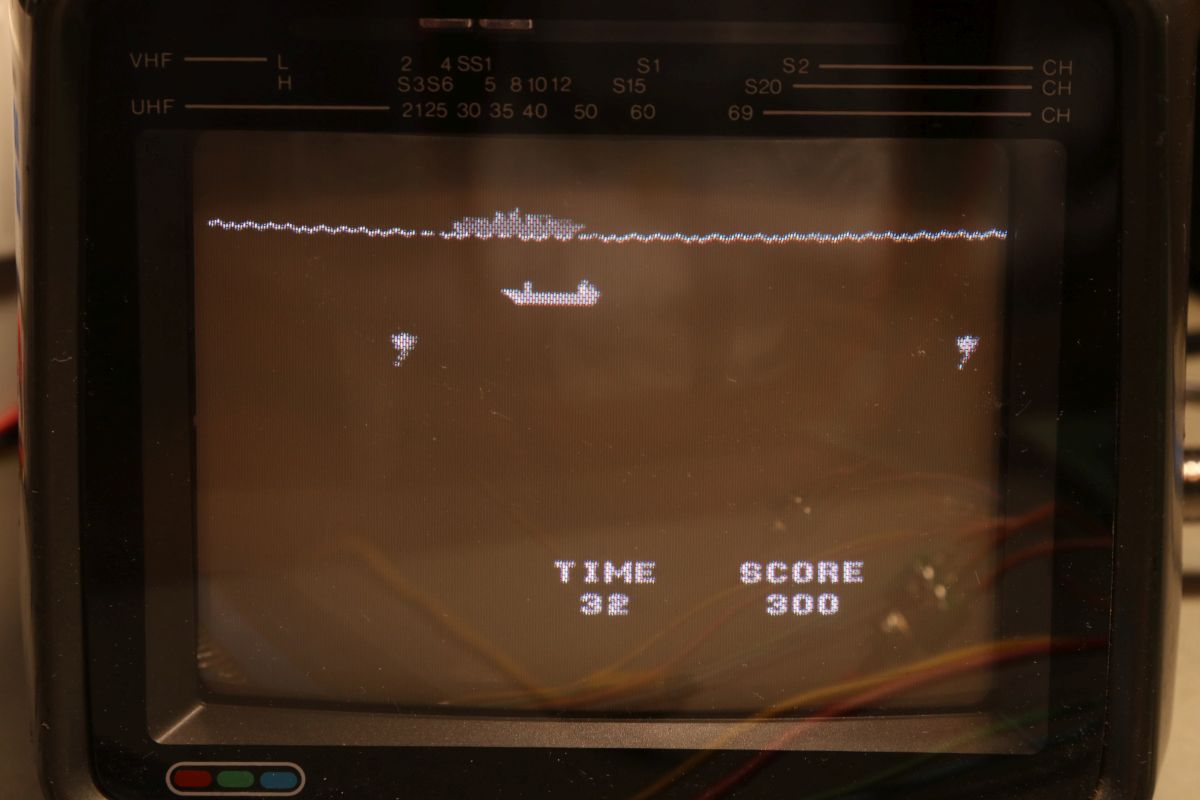

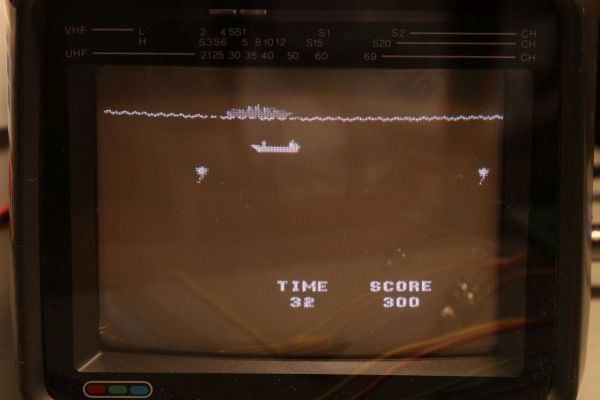

Dann klappt auch der Rest des Spieles.
