{SX-64 PLA Austausch} Jedem Sammler alter Computertechnik geht es irgendwann so: man schaltet seinen Schatz nach einiger Zeit ein und er startet nicht mehr. Die Teile gehen durch schlichtes Rumliegen kaputt, da benötigt es nicht mal zu viele Betriebsstunden oder schlechtes Klima. Vermutlich diffundieren in den Halbleiterbausteinen einfach diverse Strukturen zu Tode und das war's dann. Ein solcher Kandidat für unspektakuläre Todesfälle ist der Commodore C64 - oder wie bei mir, der SX-64. Auspacken, einschalten, geht nicht.

SX-64 PLA

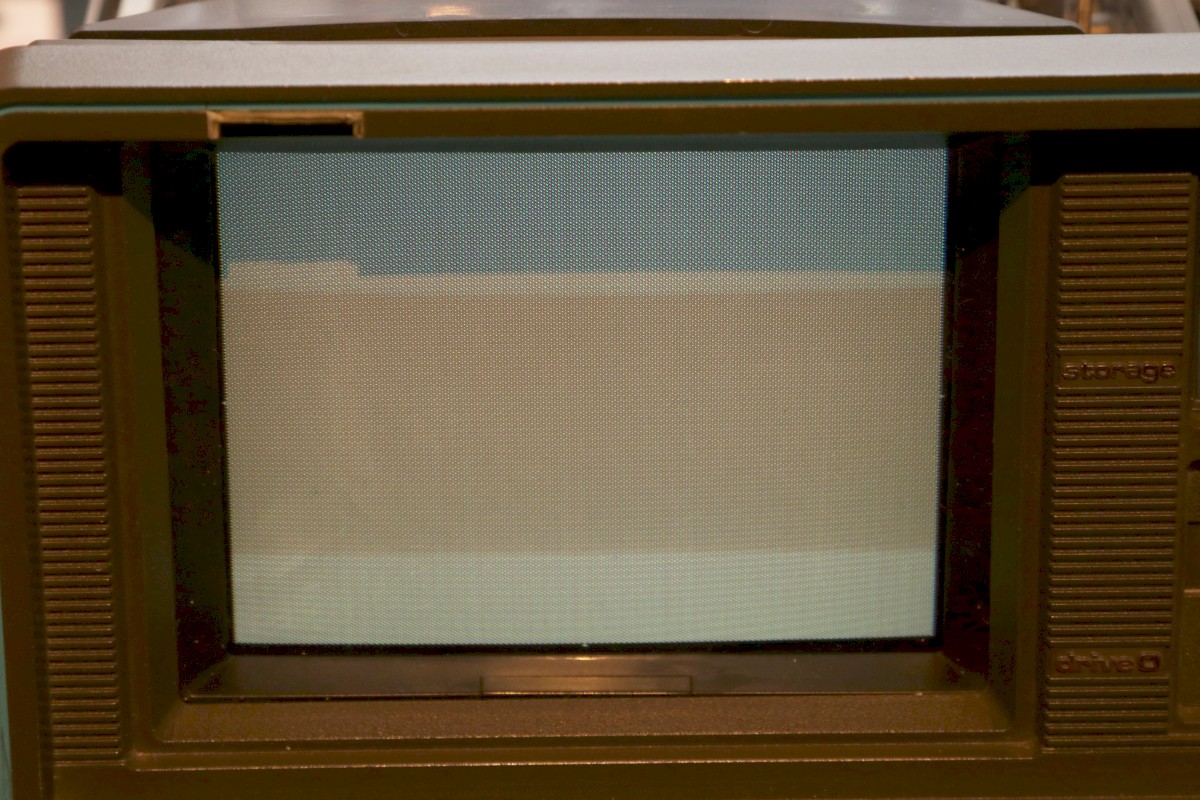

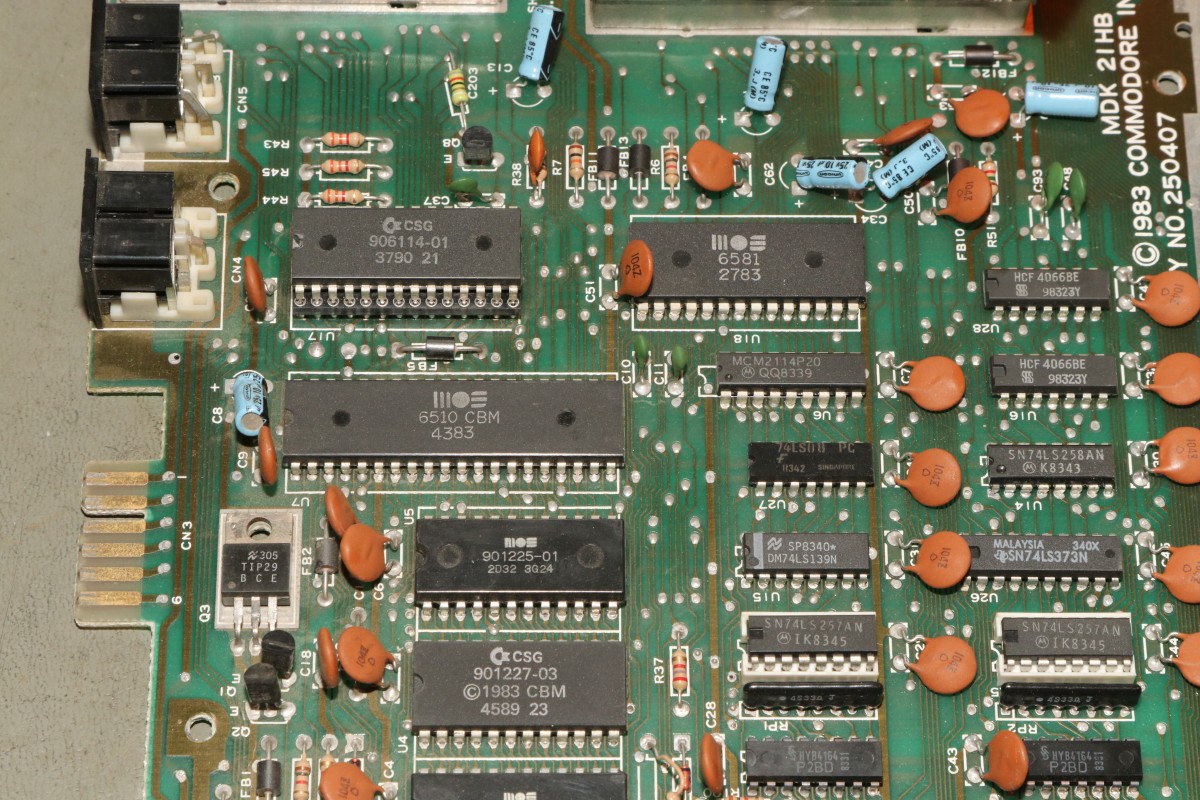

Der Rechner startet nicht, der Monitor zeigt ein einfarbiges Bild, das hier auf dem Foto aufgrund der Belichtungszeiten etwas bunter rüberkommt. Immerhin leuchtet da was, also der Monitor läuft und das Netzteil scheint auch zu funktionieren. Dieser Fehler ist gut bekannt und liegt zu 95% an der PLA (Programmable Logic Array) 906114, die sich neben anderen Aufgaben um die Steuersignale für die dynamischen RAMs kümmert. Ohne PLA läuft da garnichts mehr. Die PLA beim C64 ist übrigens die selbe wie beim SX64, deswegen hab ich sie mir gleich mal zum Testen von einer C64 Platine geborgt...

SX-64 PLA

Der SX64 lässt sich leicht öffnen: erst die vier Schrauben der Seitenzierleisten lösen, diese herausziehen, dann die zwei schwarzen Schrauben auf der Rückseite lösen, die noch den Deckel halten. Dann löst man die sechs Senkkopfschrauben an den Seiten und der Deckel kann abgenommen werden.

SX-64 PLA

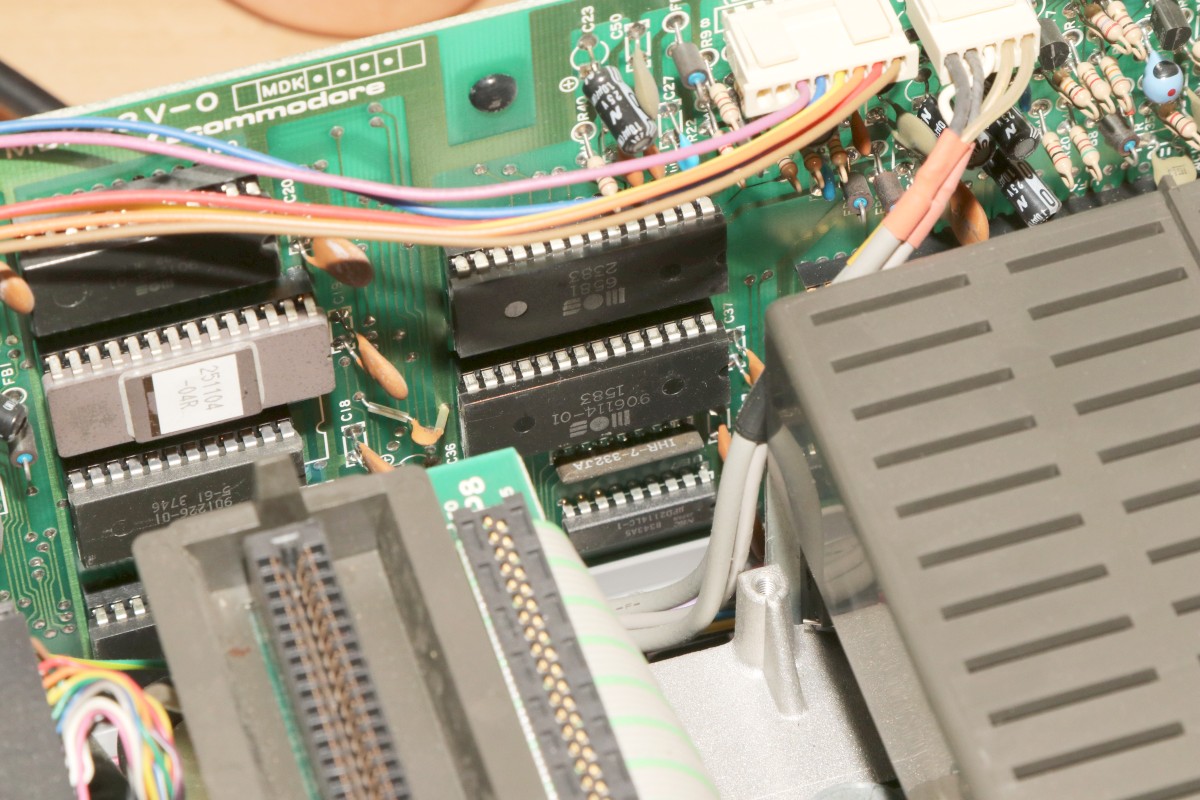

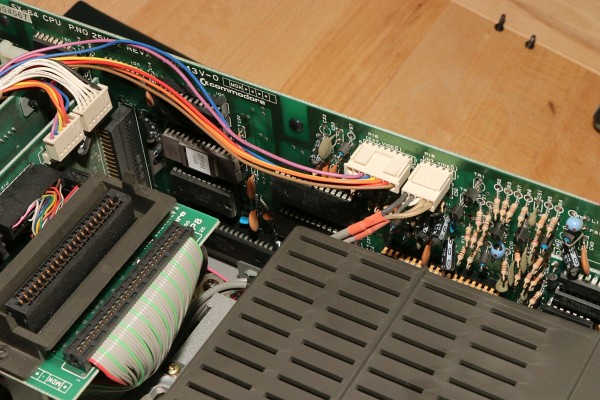

Die Bausteine im SX64 sind gottseidank gesockelt, so kann man die PLA vorsichtig heraushebeln, ohne die Platine ausbauen zu müssen.

SX-64 PLA

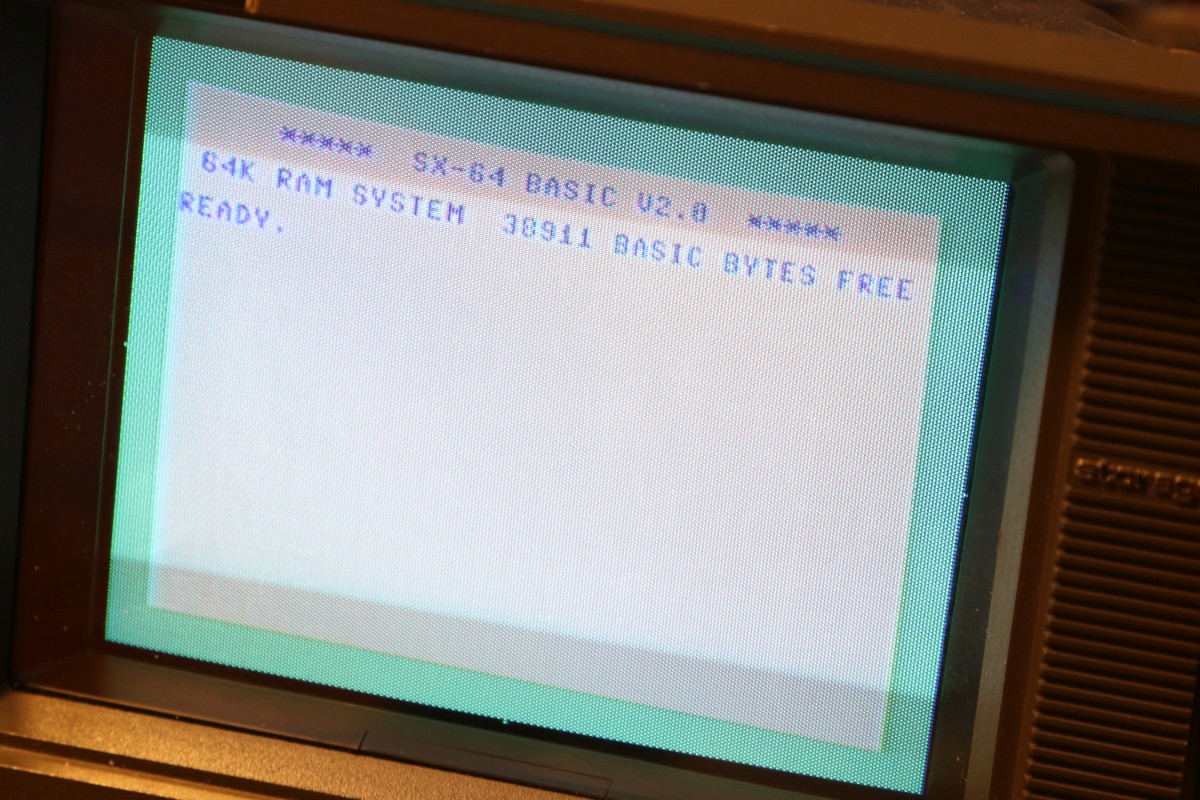

Den Prüfling eingesetzt und schon ist wieder alles gut...

SX-64 PLA

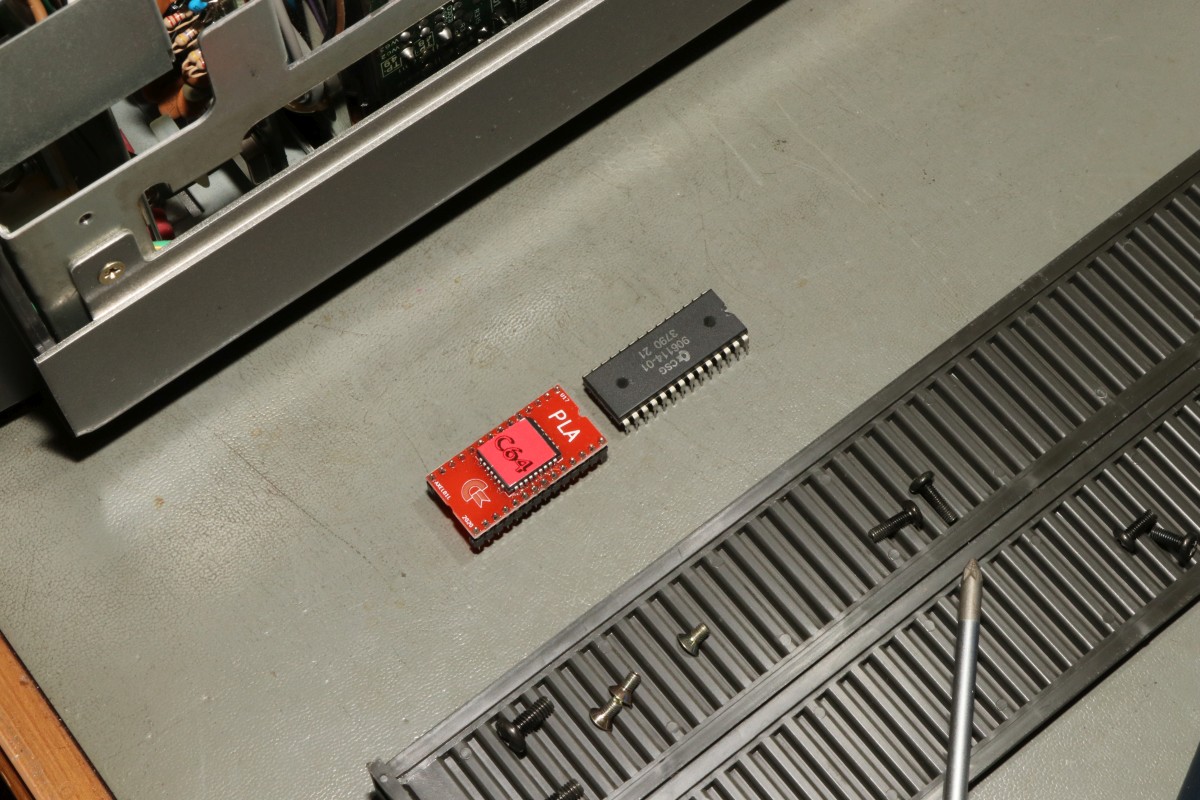

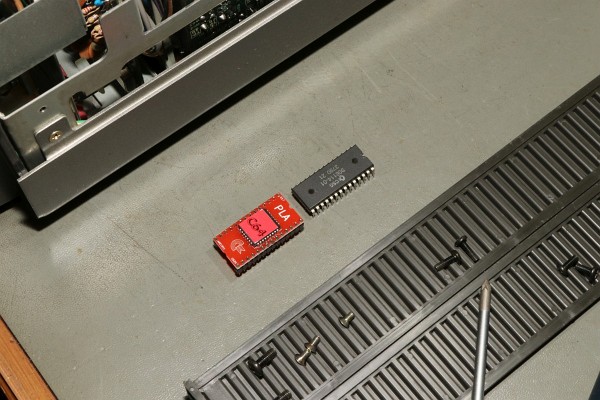

Da ich aber nicht eine funktionsfähige C64 Platine opfern möchte, hab ich mir einfach einen der vielen PLA-Nachbauten gekauft. Im Original ist der Baustein ein programmierter 82S100, den gibt es fast nicht mehr - und wenn man einen bekommt, dann ist er entweder schon programmiert oder man treibt kein Programmiergerät auf, das den brennen kann. Ersatz findet man in CPLDs, GALs oder sehr schnellen EPROMs der 55ns-Klasse. Ich habe keine Ahnung, was hier drin ist, die Beschriftung ist abgeschliffen. ;-)

SX-64 PLA

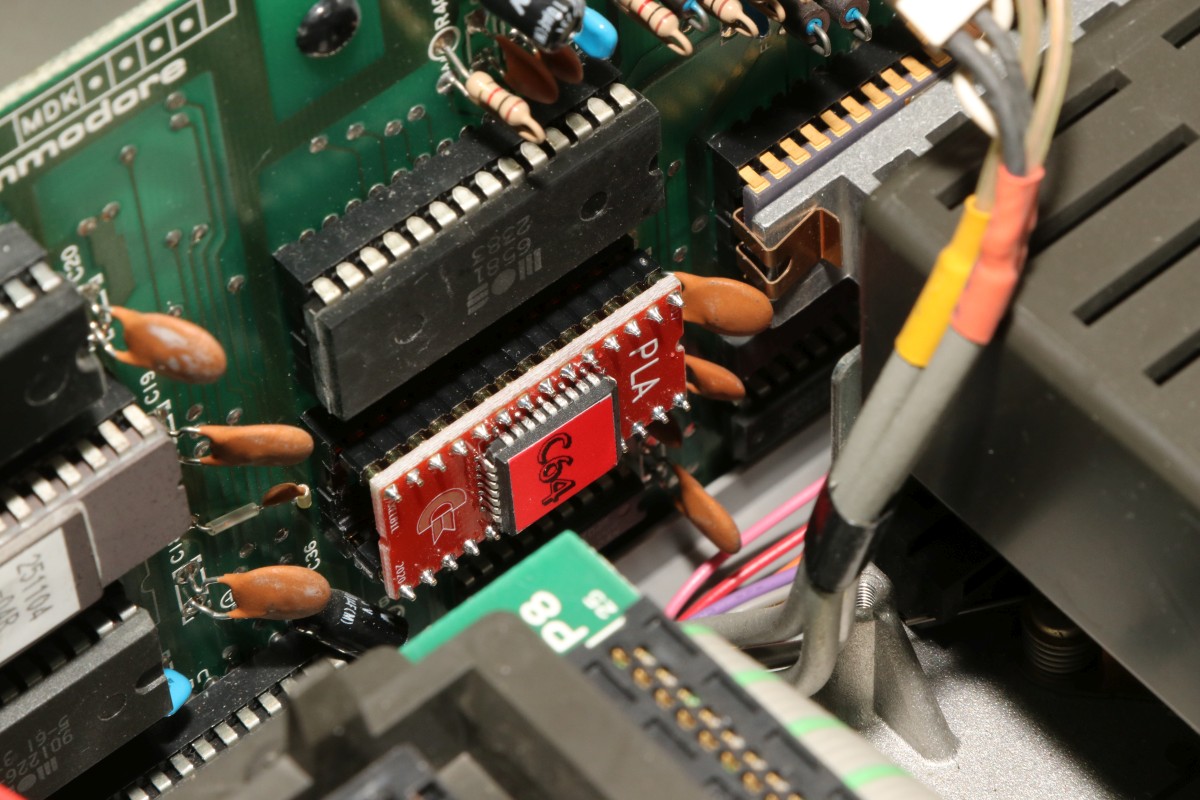

Der Baustein wird wieder vorsichtig eingesetzt.

SX-64 PLA

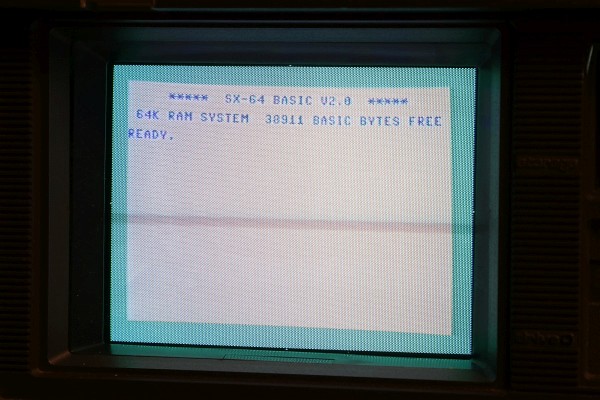

Und schon ist das Drama beendet. Der SX läuft und das C64-Board ist auch wieder vollständig!

SX-64 PLA

Da bin ich mal gespannt, welches Exponat als nächstes die Flügel streckt!
