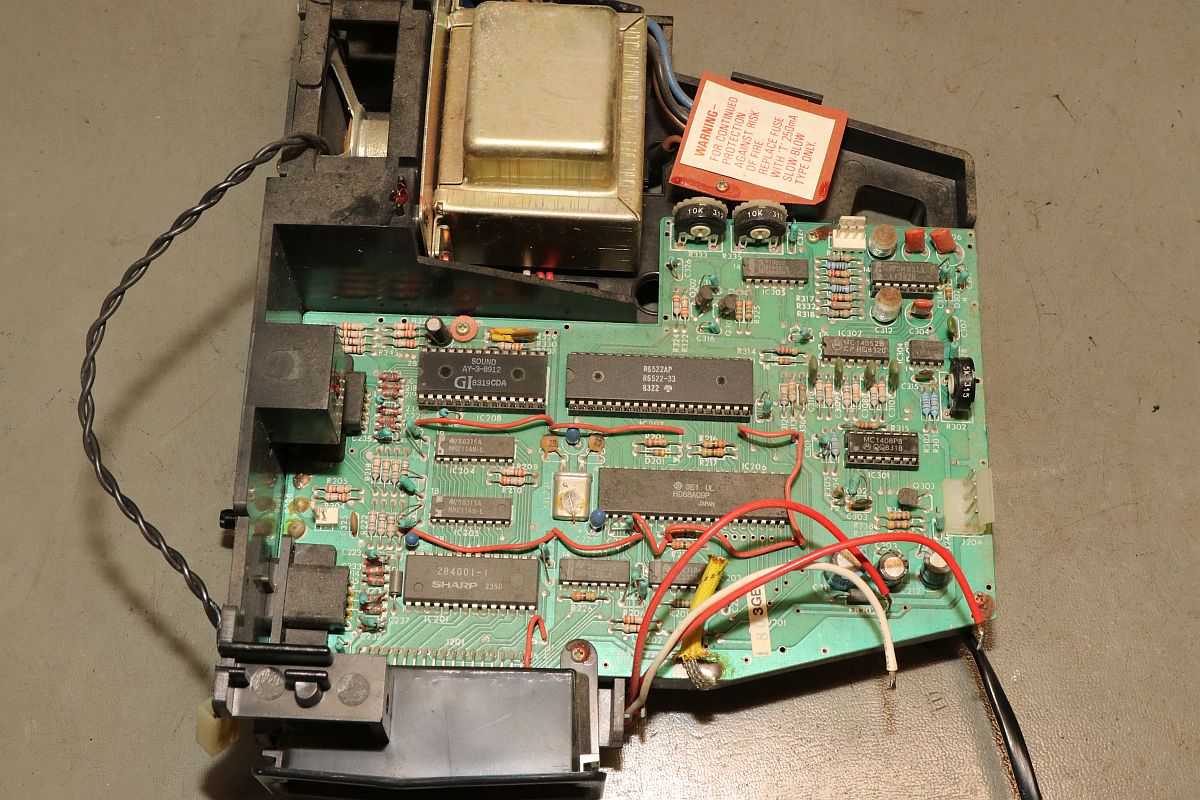

{Vectrex aphon} Es flog bei mir mal wieder eine Vectrex ein: die Wunschliste war lang... Ein Tonkanal geht nicht, Einbau des Debuzz-Verstärkers ist gewünscht und ein Recap... Die ersten beiden Wünsche gerne - der letzte nie. Erstaunlicher Weise machte der Schalter noch keine Probleme, aber das sollte man trotzdem machen, wie diese Geschichte hier zeigt!

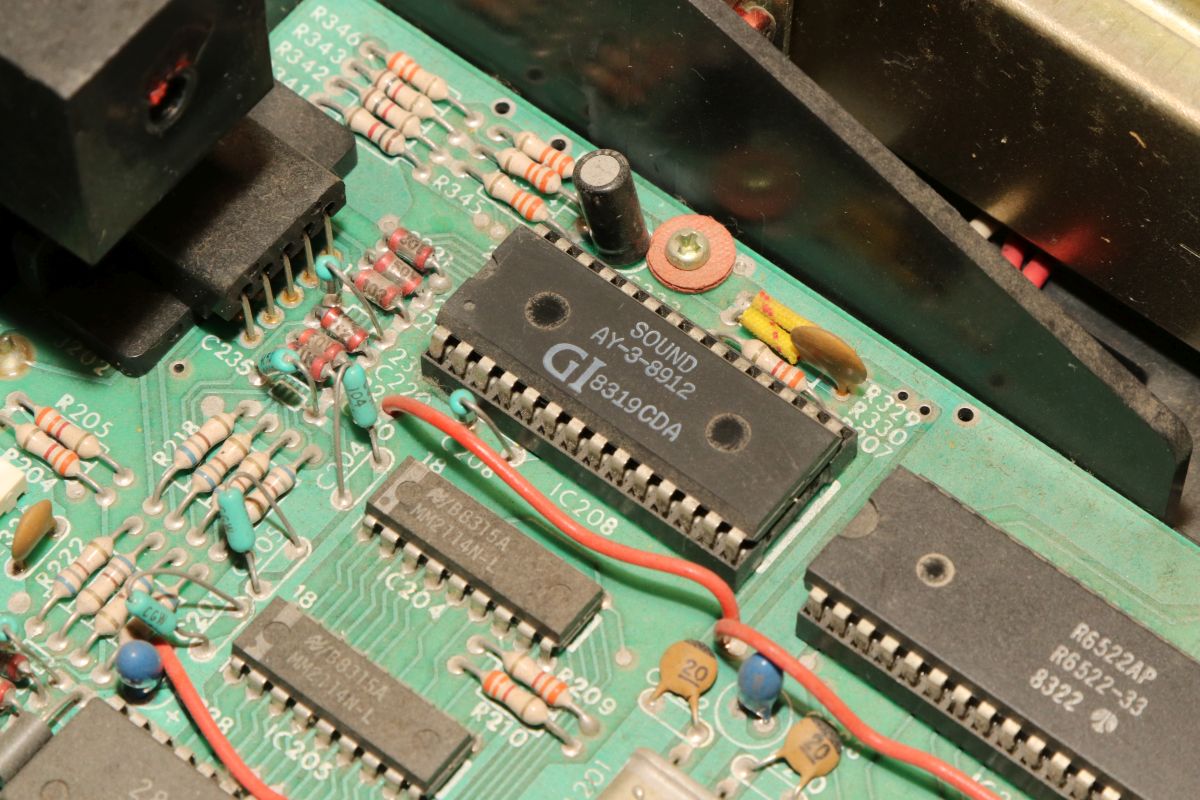

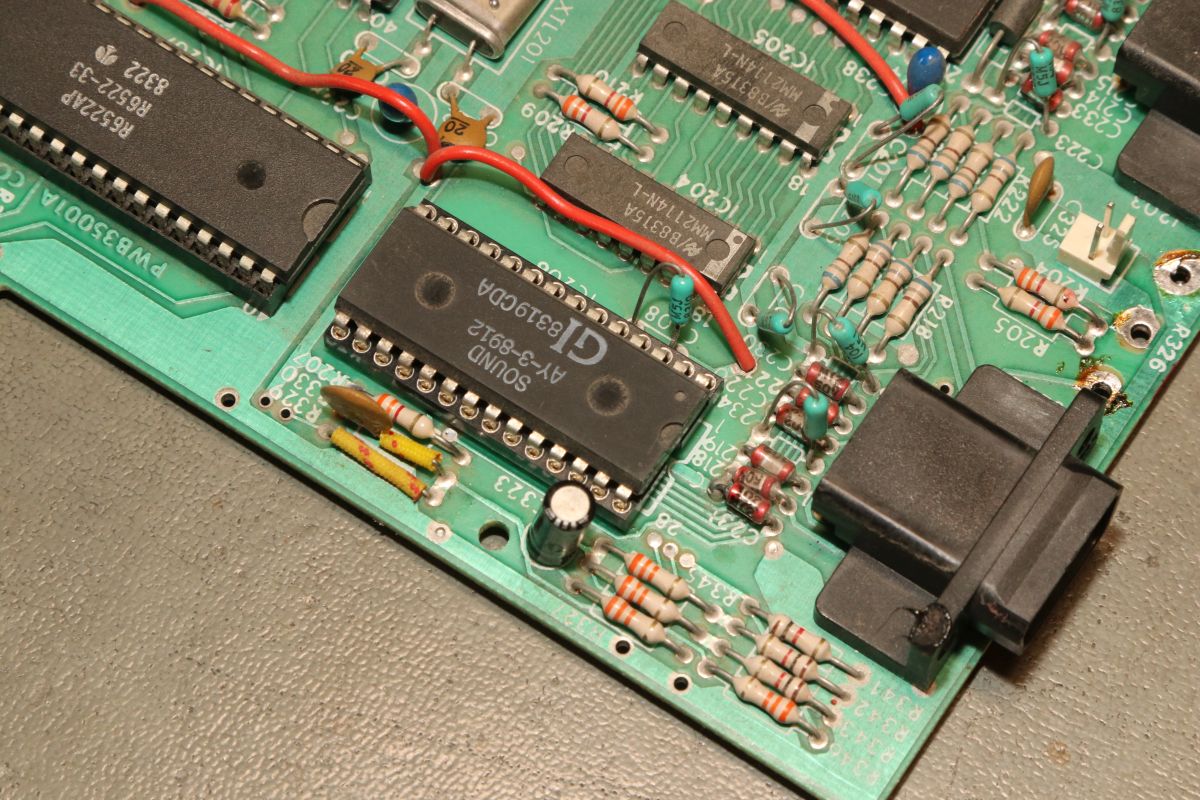

Der AY-3-8912 kümmert sich um drei Soundkanäle, wenn einer fehlt, dann klingt das komisch. Was mir als erstes auffiel, war der Wackler. IC reingedrückt, Sound geht wieder. Das muss Ursachen haben.

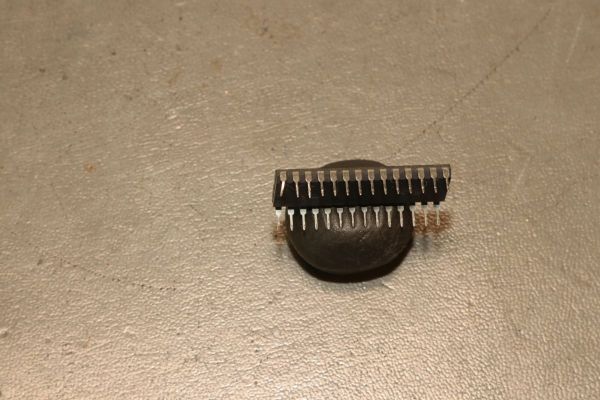

Pin 1 am IC ist schon mal recht verbogen. Das ist Ausgangskanal C.

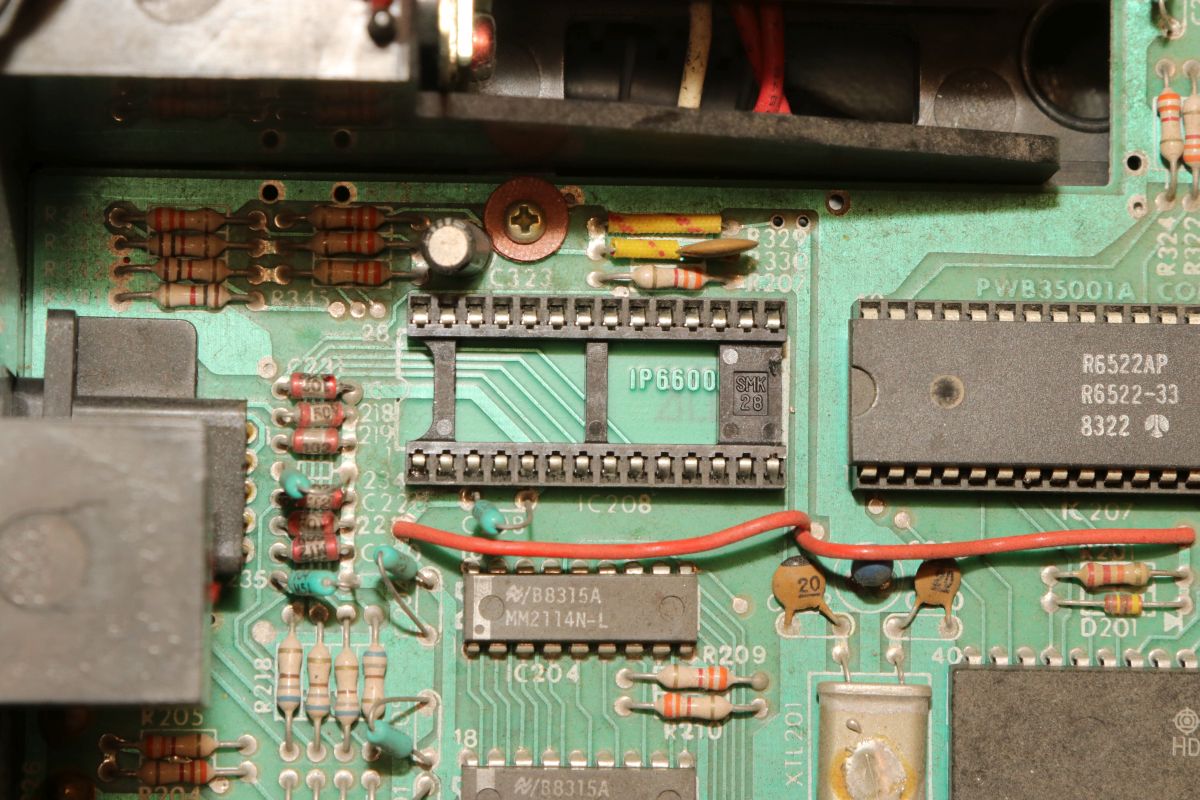

Und Pin 1 im Sockel sieht nicht gut aus. Dieser Sockel muss raus, sonst kommt das Problem immer wieder.

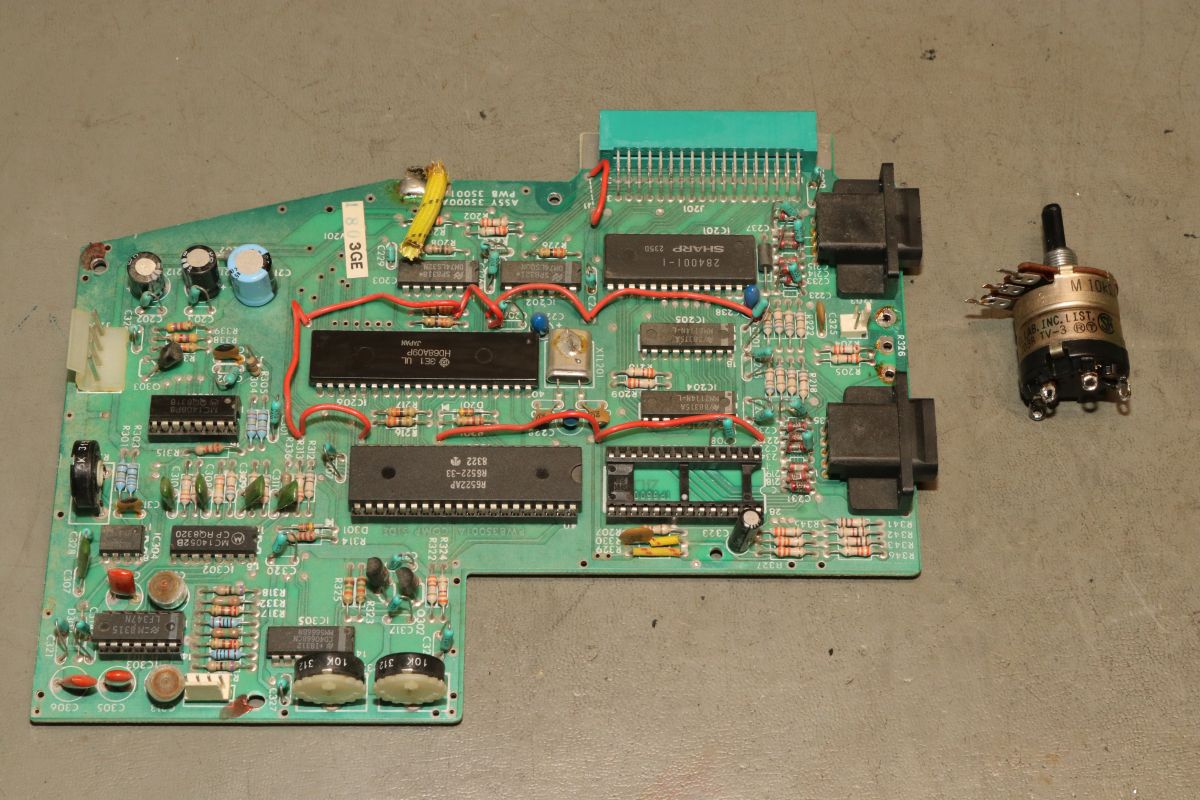

Nebenbei: die obligatorische Schalterreinigung habe ich auch gleich gemacht. Auch wenn die Schalter noch funktionieren - die Mechanik war auch hier schon sehr schwergängig. Und wenn er eh schon ausgebaut ist...

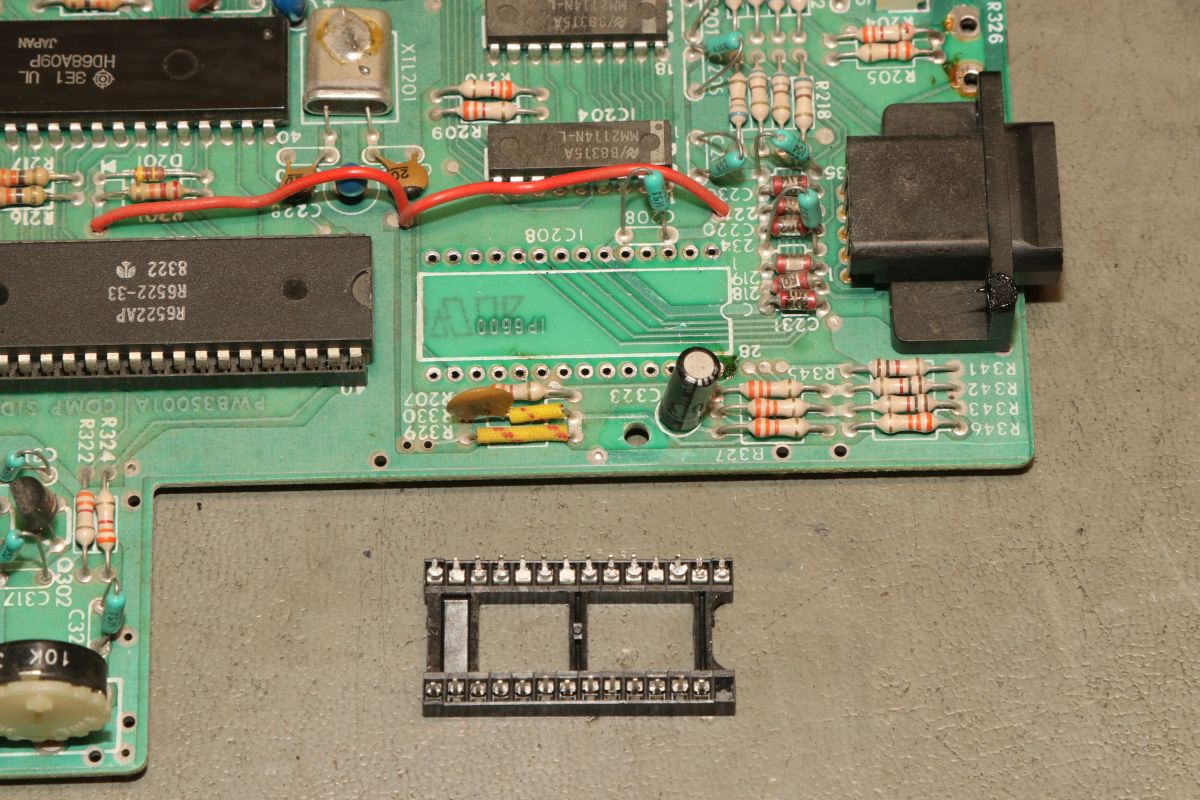

Der Sockel wird sehr vorsichtig ausgelötet. Hier braucht mal Heißluft und Entlötsauger. Die Platinen sind extrem empfindlich!

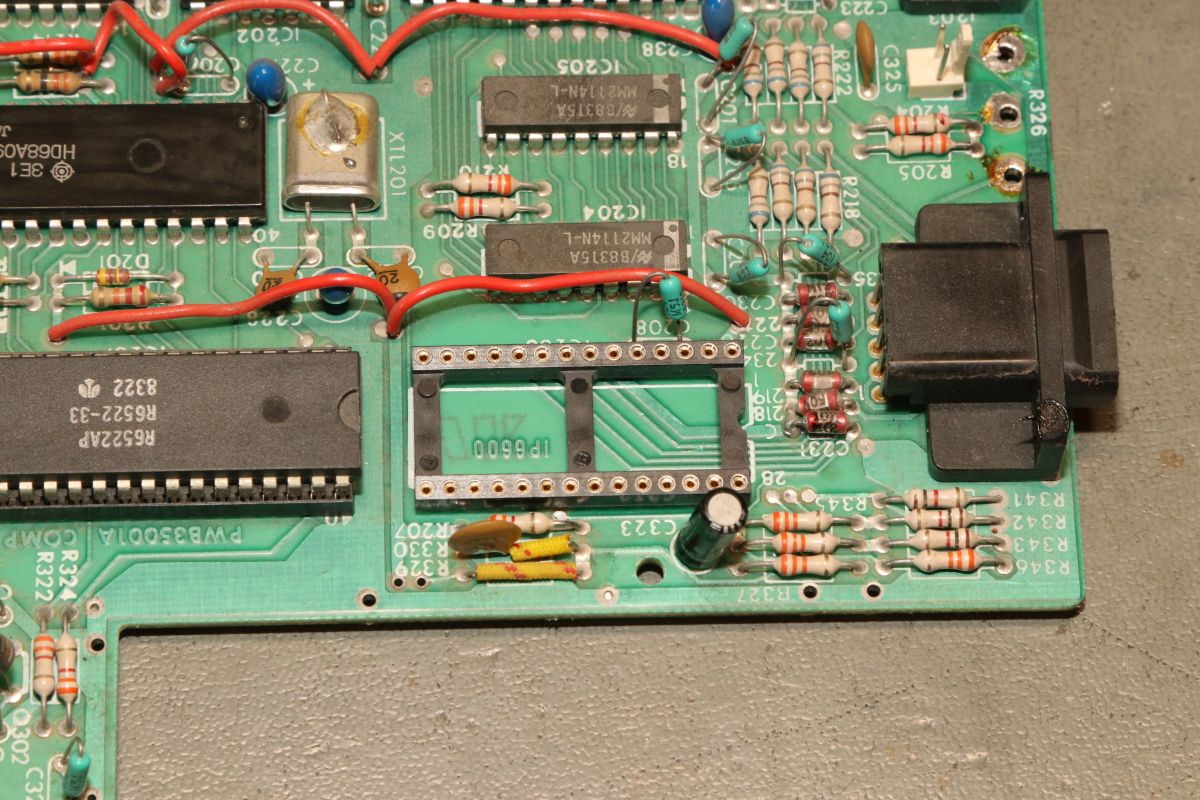

Das ist ein richtiger Sockel:

Thema Soundfehler: erledigt!

Das häufige Potikratzen beseitigt Teslanol.

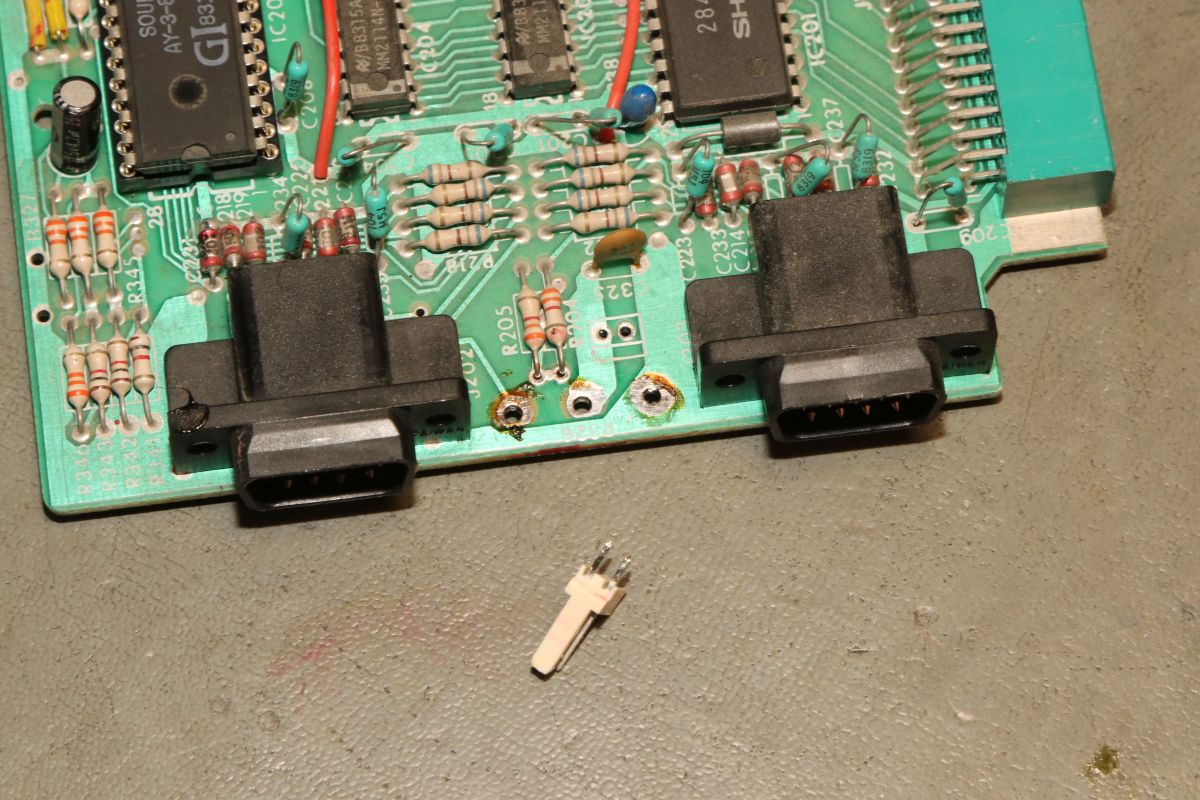

Den Audio-Stecker benötigen wir nicht mehr. Fun-Fact: es ist nur ein Pin verbunden. Störungsunterdrückung geht anders.

Nun kommt mein kleiner 5V-Audioverstärker zum Zug. Versorgung liegt gleich in der Nähe.

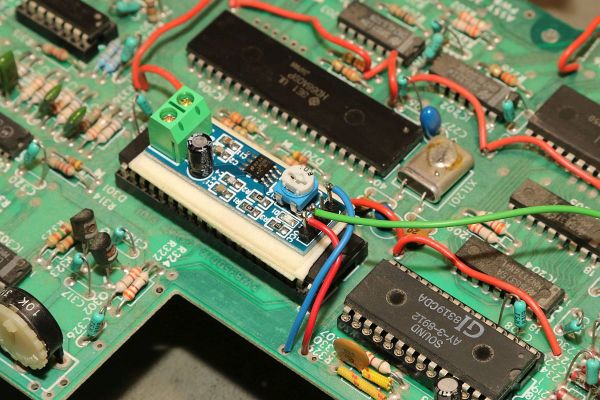

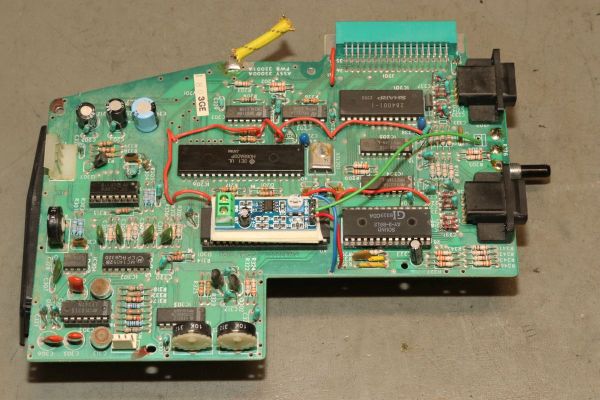

So sieht das im Detail aus:

Der Lautsprecheranschluss wird auch nicht mehr benötigt.

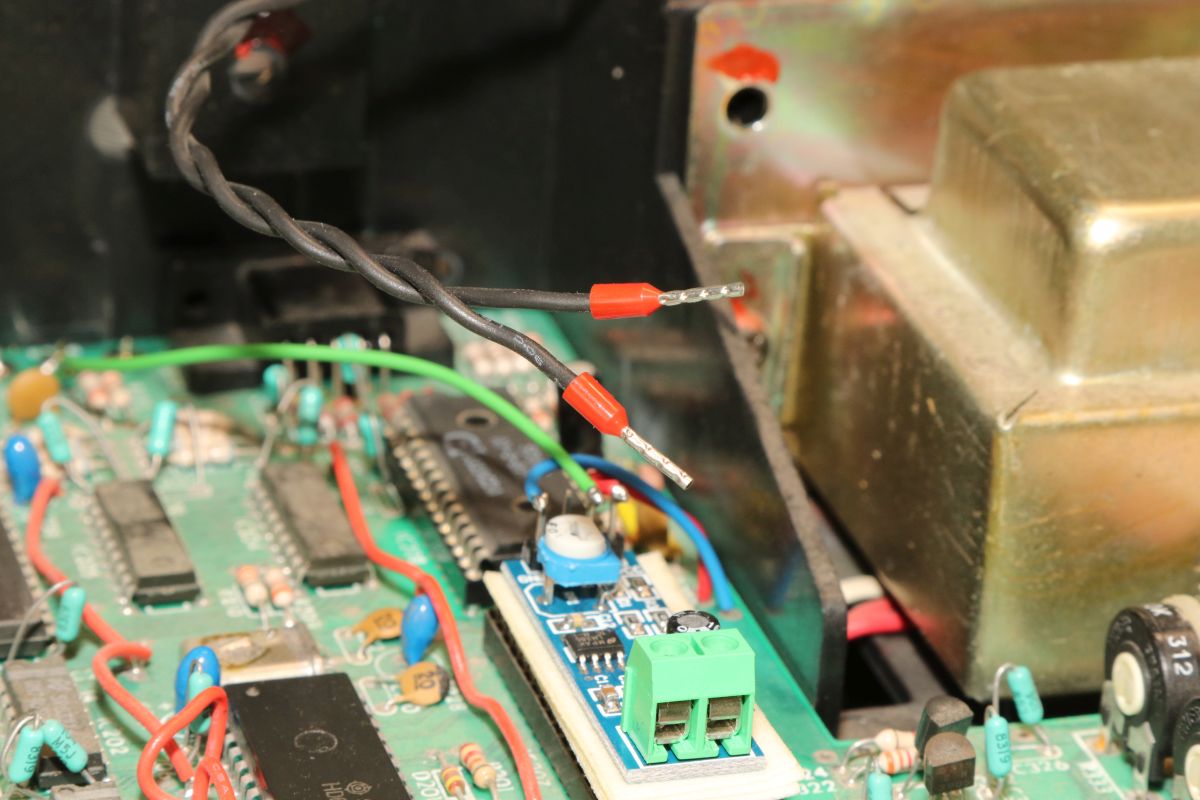

Abzwicken und professionell konfektionieren:

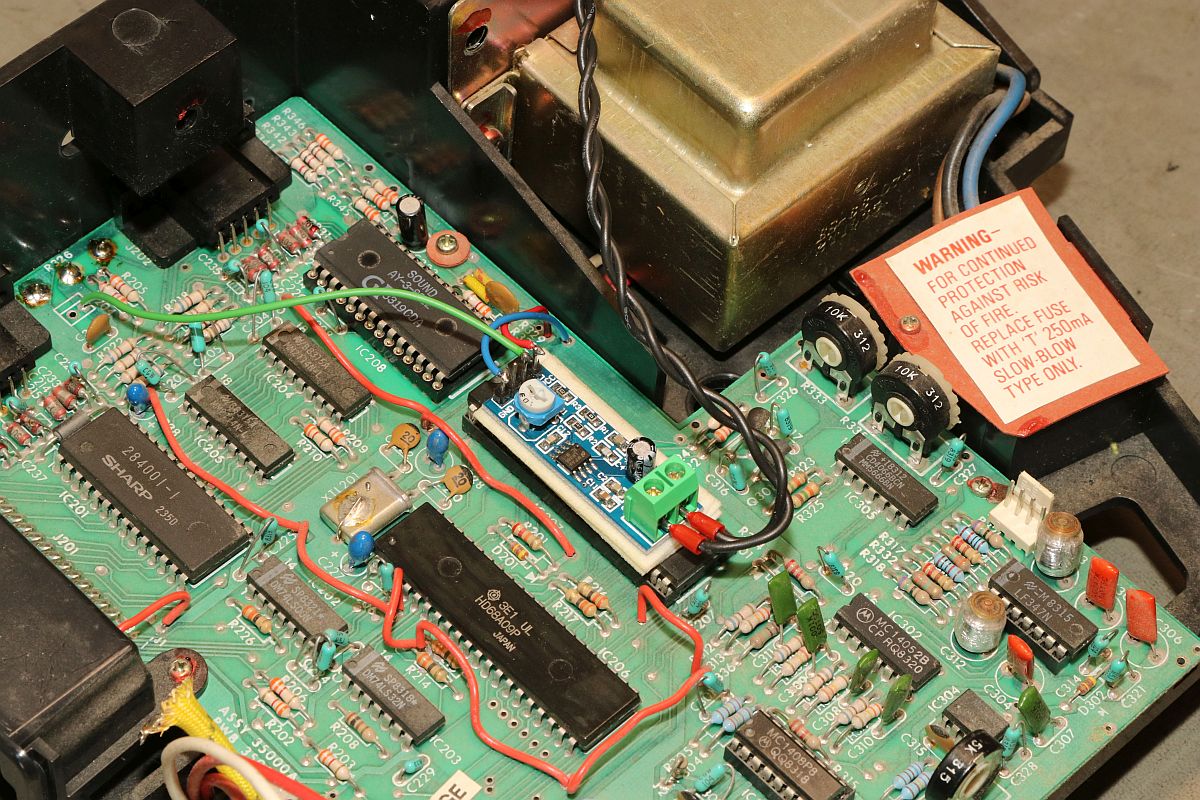

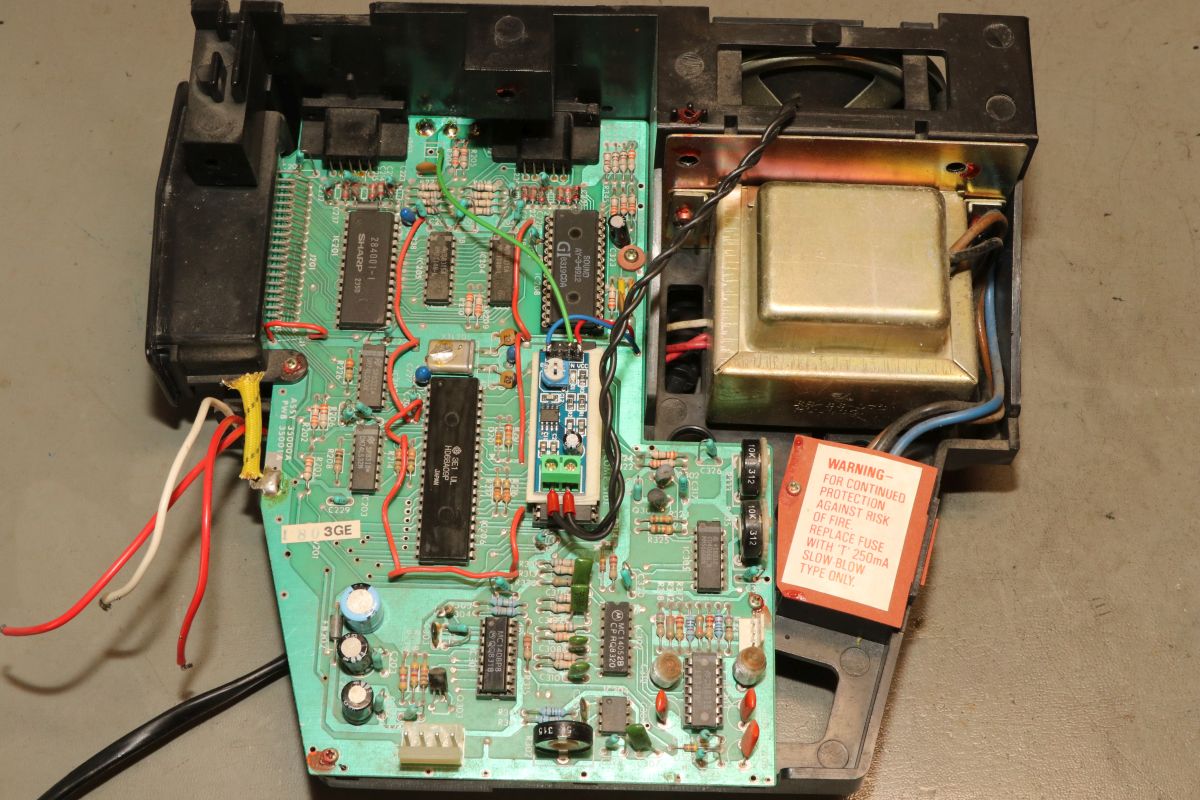

Spiegelklebeband hält den Verstärker an Ort und Stelle.

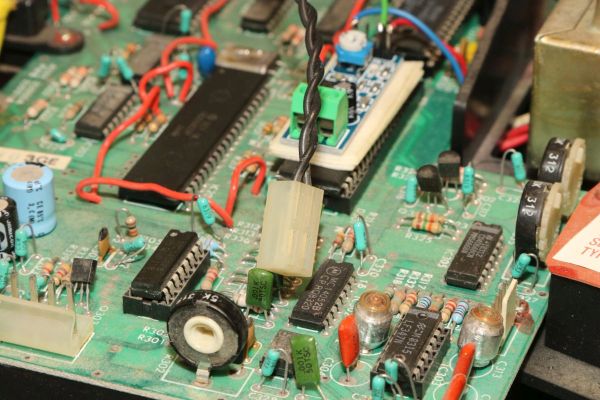

Das nun überflüssige Audiokabel kann man mit einem Kabelbinder fixieren. Dann steht einem Rückbau auf Original nur wenig im Wege...

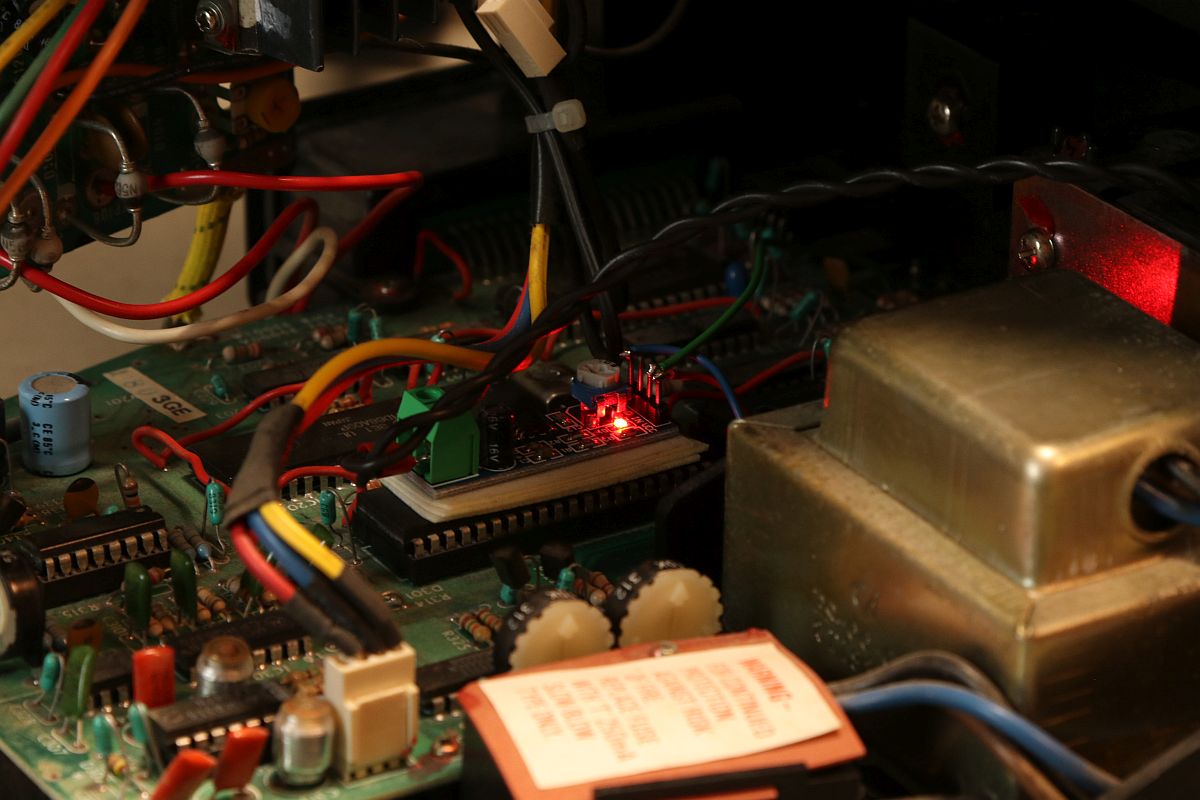

Der Sound ist jetzt herrlich brummfrei, klingt aber nicht ganz so warm, wie die Farbe der Betriebs-LED vermuten lässt...
