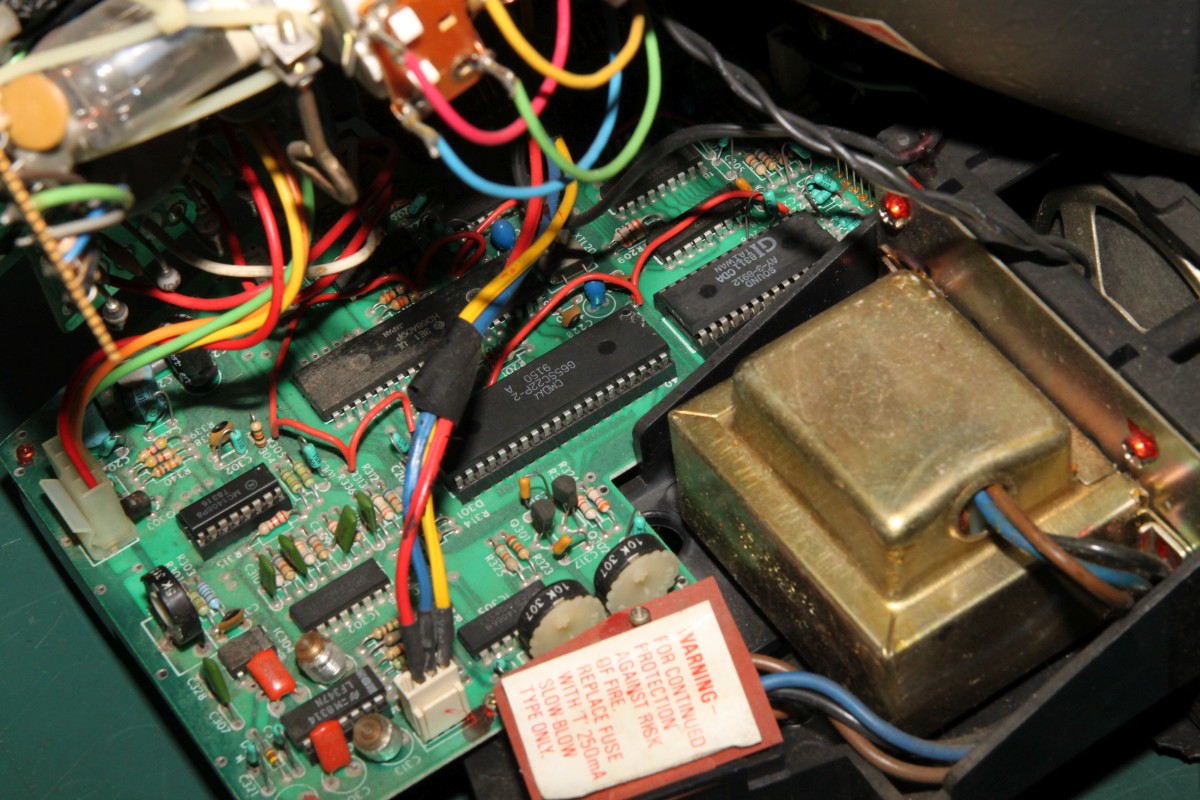

{Fehlerbeschreibung} Endlich einmal ein alternatives Vectrexproblem: kein Bild, kein Ton - und der Schalter funktioniert... Das hat mich erst einmal irritiert... die Spannungsprüfung ergibt: alle Betriebsspannungen liegen ordnungsgemäß an. Also muss das Oszi her. CPU taktet und läuft... komisch. Offensichtlich läuft das Programm, trotzdem keine Bild- und Tonausgabe. Ein Blick auf den Schaltplan zeigt, dass alle "wichtigen" Dinge über einen Schnittstellenbaustein 6522 laufen. Das Oszi zeigt mir: es geht viel hinein und es kommt nichts mehr raus...
![Vectrex 4](img_v4/vec4_00.jpg)
![Vectrex 4](img_v4/vec4_05.jpg)

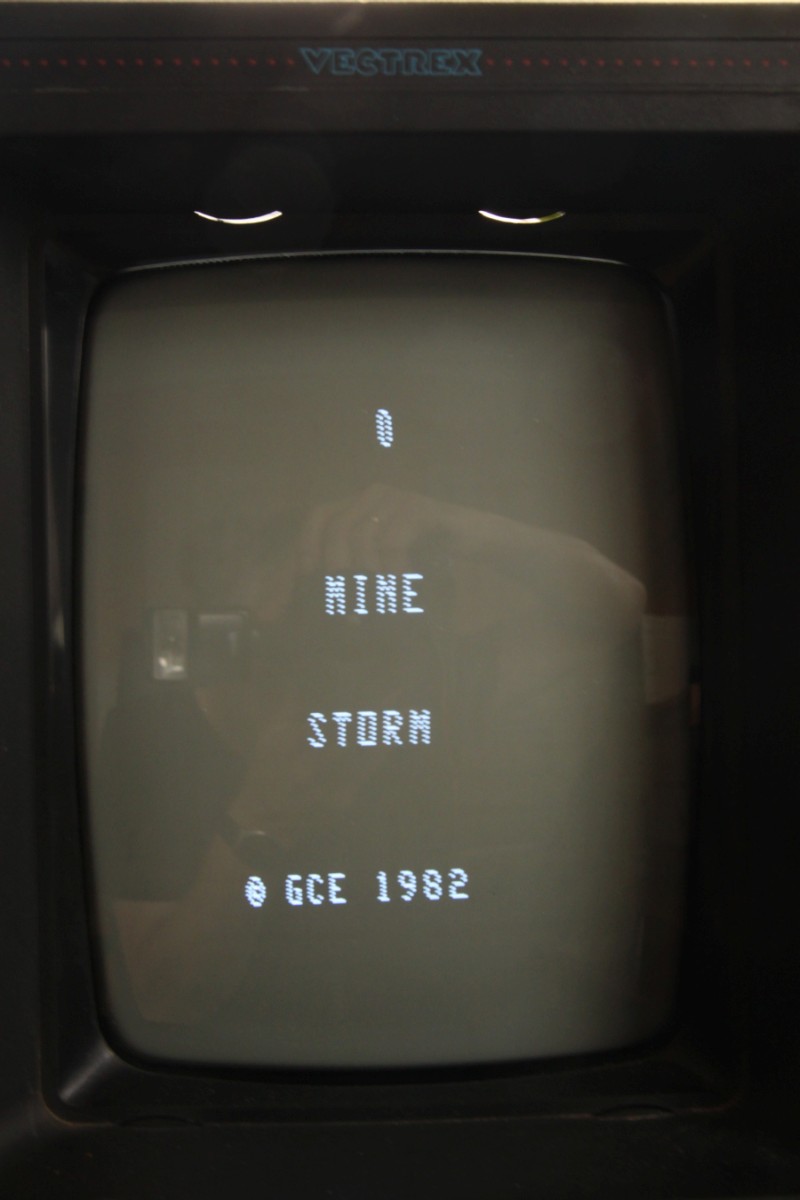

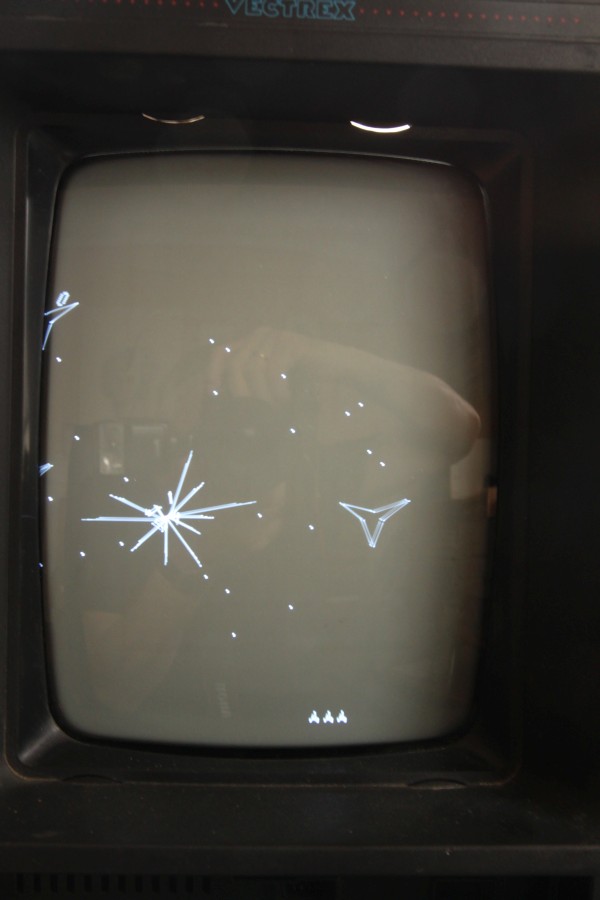

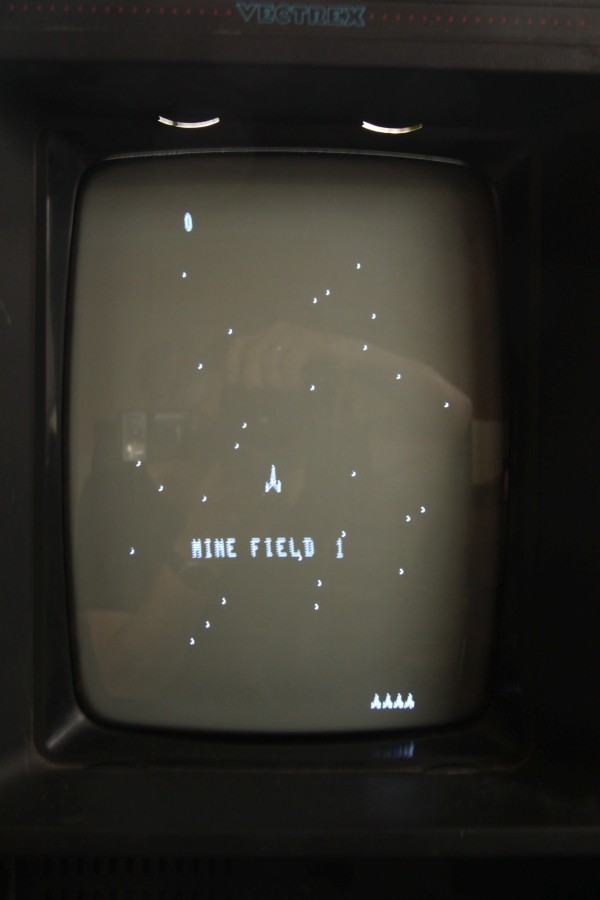

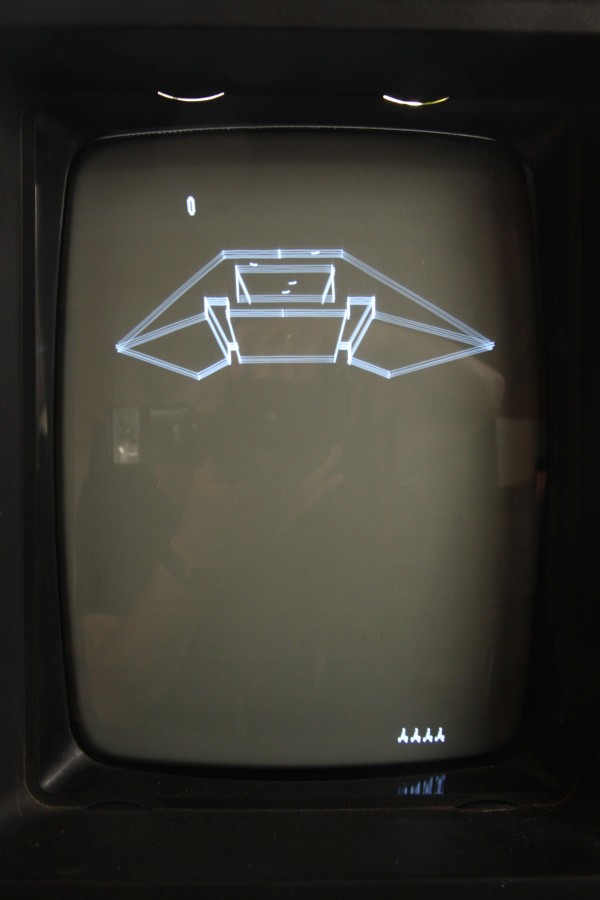

Und fertig:
![Vectrex 4](img_v4/vec4_01.jpg)
![Vectrex 4](img_v4/vec4_02.jpg)
![Vectrex 4](img_v4/vec4_03.jpg)
![Vectrex 4](img_v4/vec4_04.jpg)
Es war mal ganz erfrischend, eine neue Fehlerursache kennen zu lernen.
|
