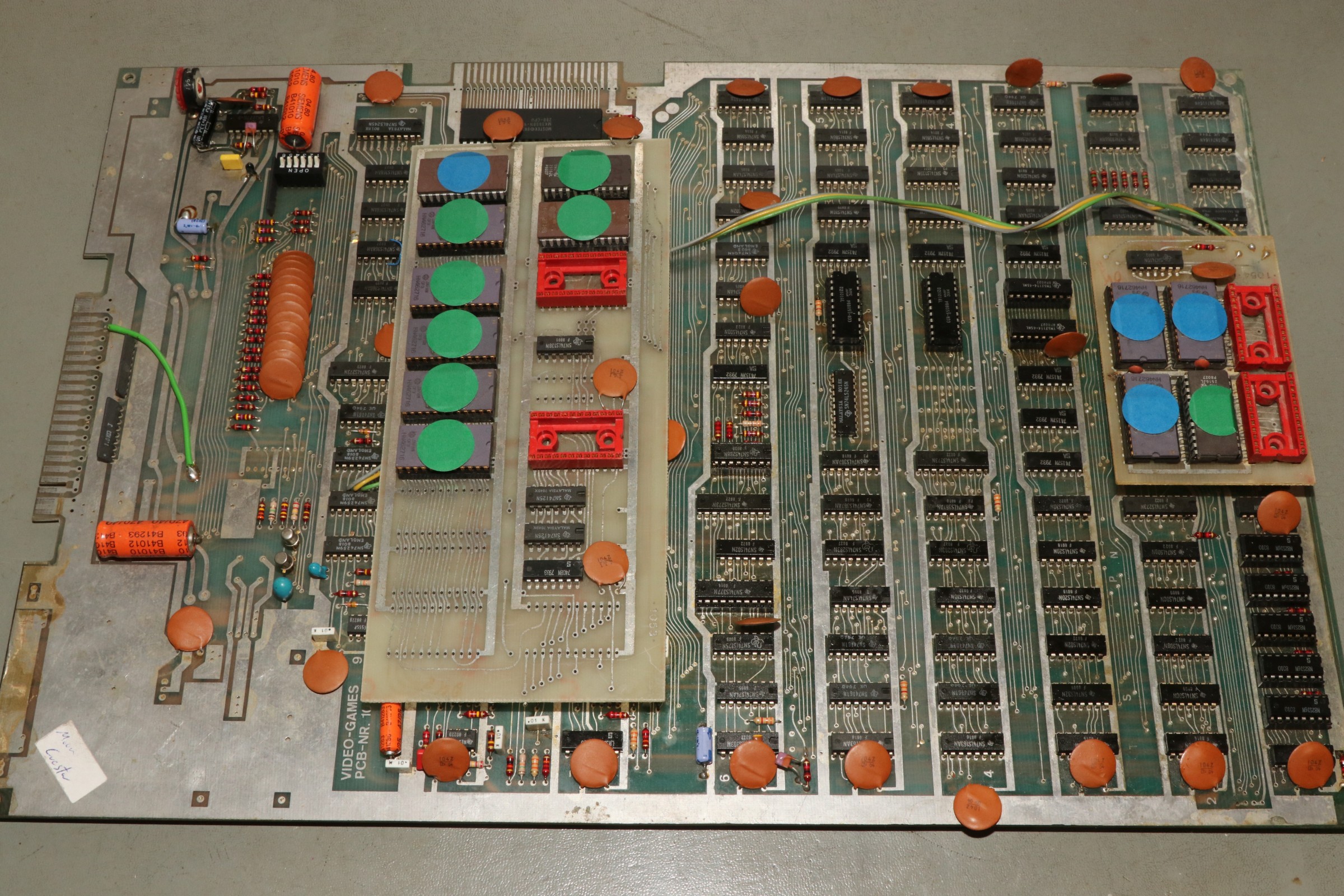

{Moon Cresta Bootleg Reparatur} Neu in meinem Reparatur-Zoo: Moon Cresta Bootleg. Kaum ein Spiel gibt es in so vielen Bootlegvarianten, mit diversen Daughterboards, Fädeldrähten und wüsten Bestückungsvarianten. Trotzdem ein Klassiker mit einem Spielprinzip wie Galaga/Galaxian - nur besser...

Moon Cresta

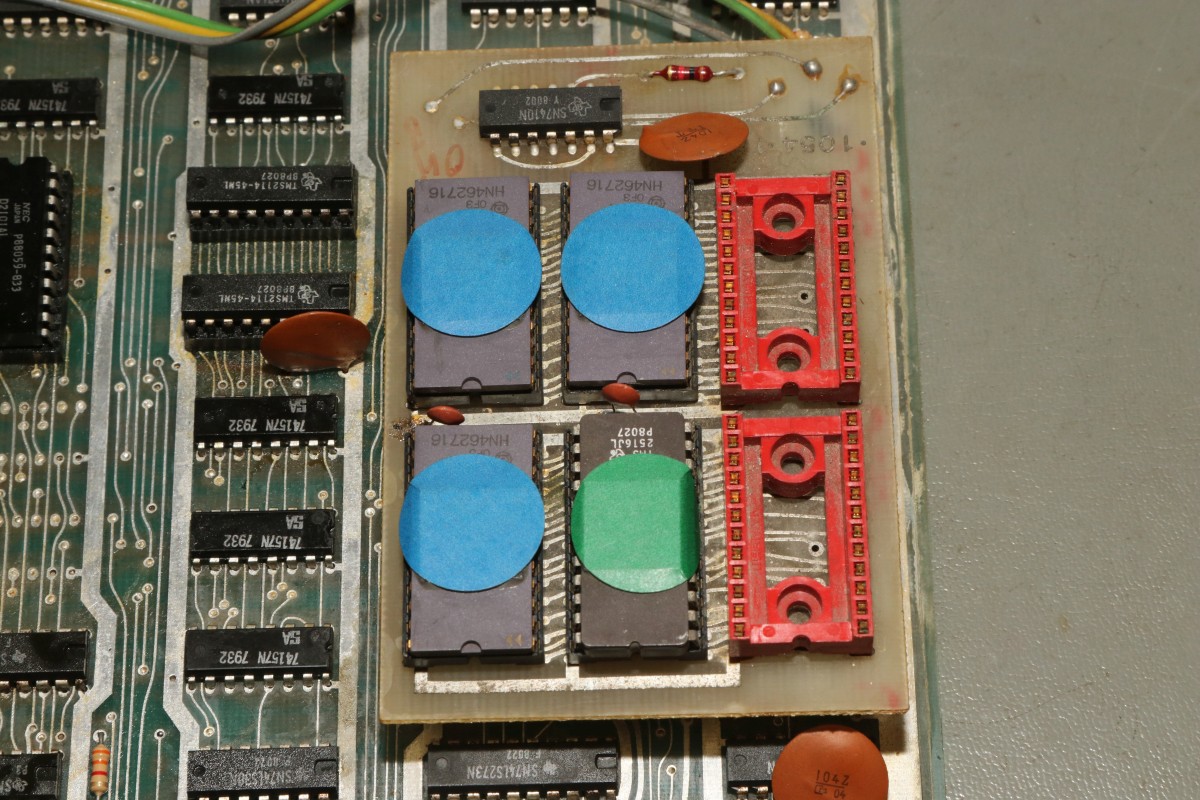

Das EPROM-Daughterboard für die Grafik:

Moon Cresta

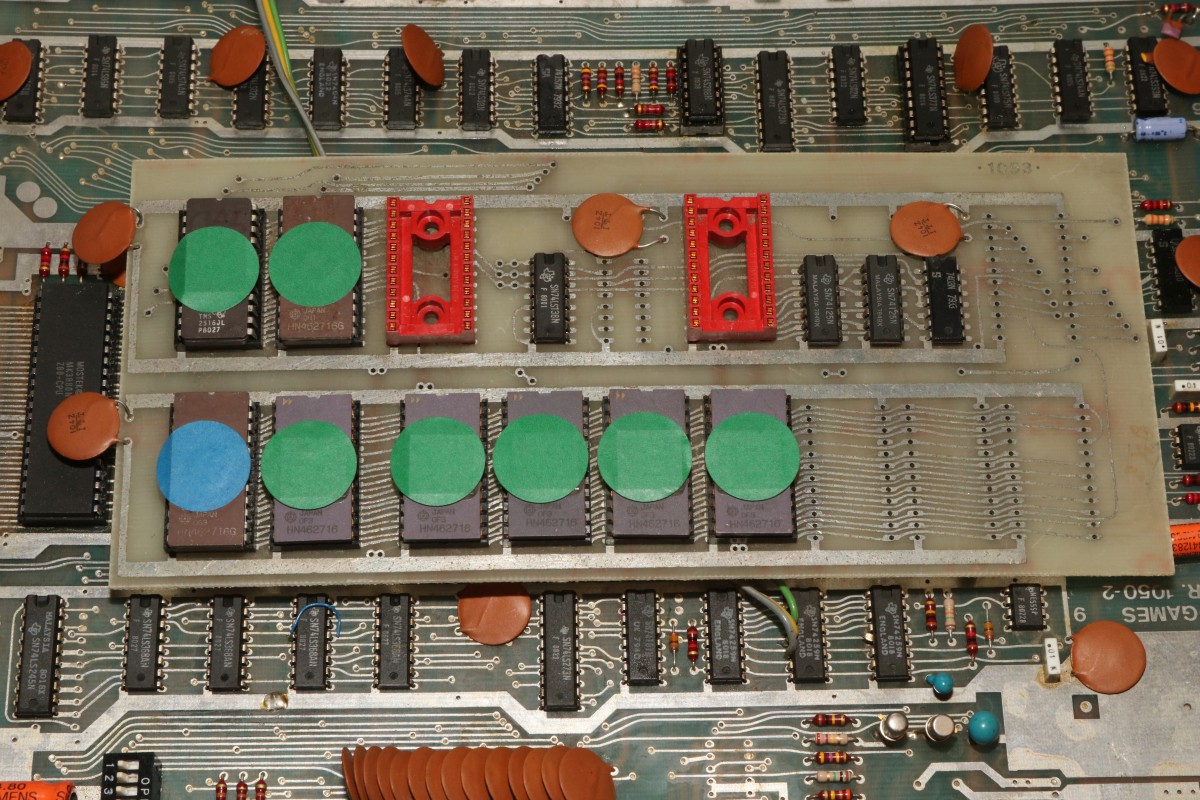

Und das Board für die Programm-EPROMs:

Moon Cresta

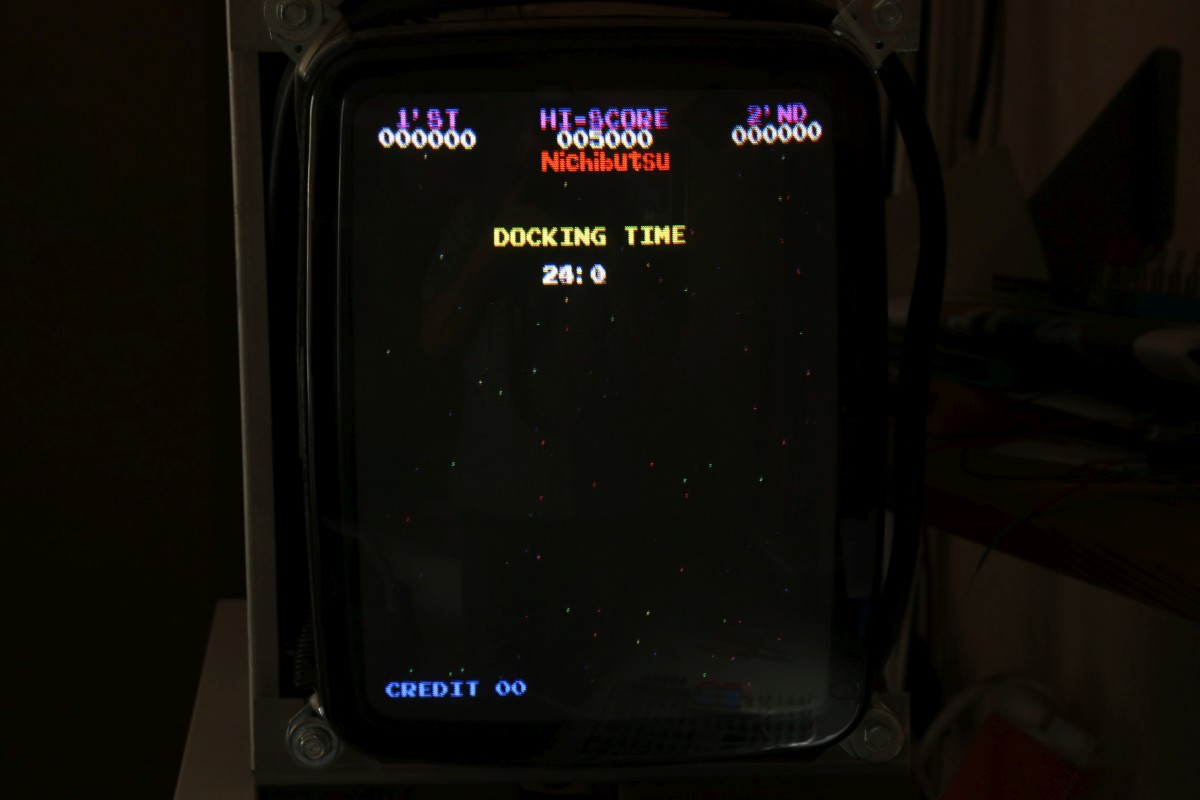

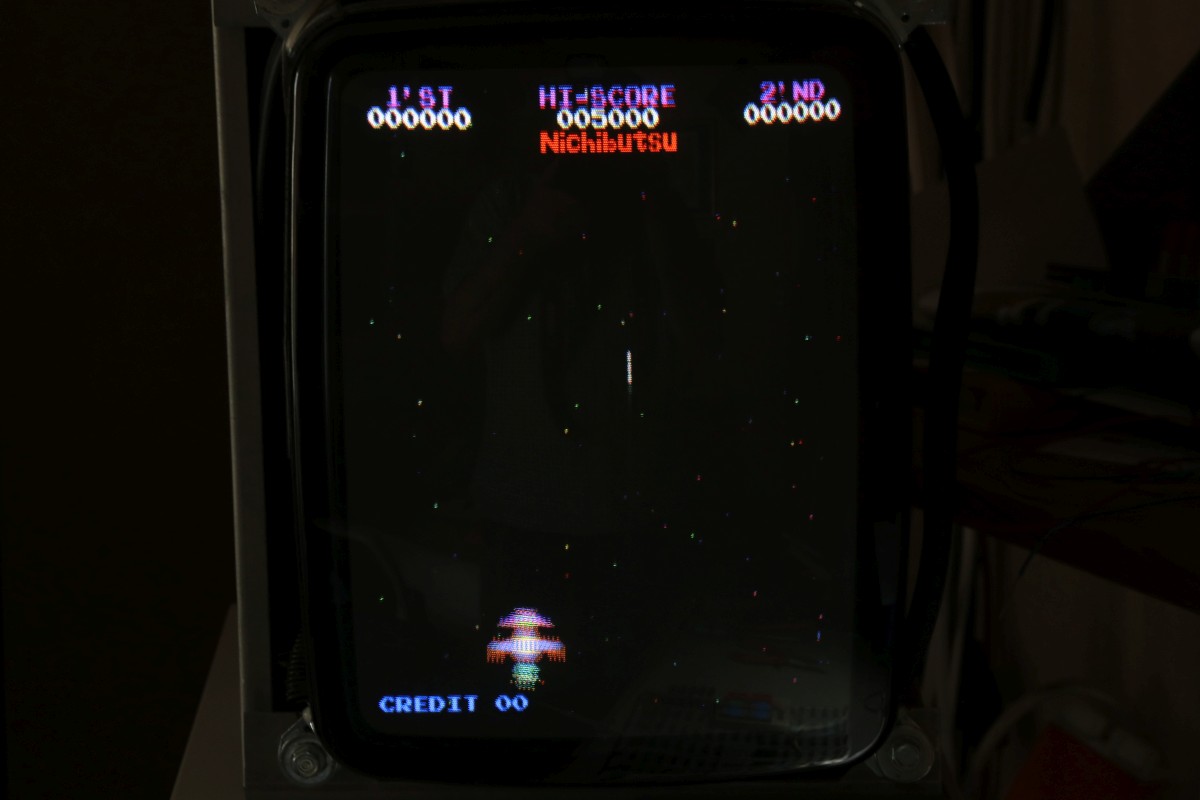

Immerhin haben wir ein Bild - wenn auch völlig ohne Sprites... nur viel Geflacker an den Rändern...

Moon Cresta

Und ja, das eigene Raumschiff im unteren Bereich scheint kein Sprite zu sein... das kann schon mal irritieren.

Moon Cresta

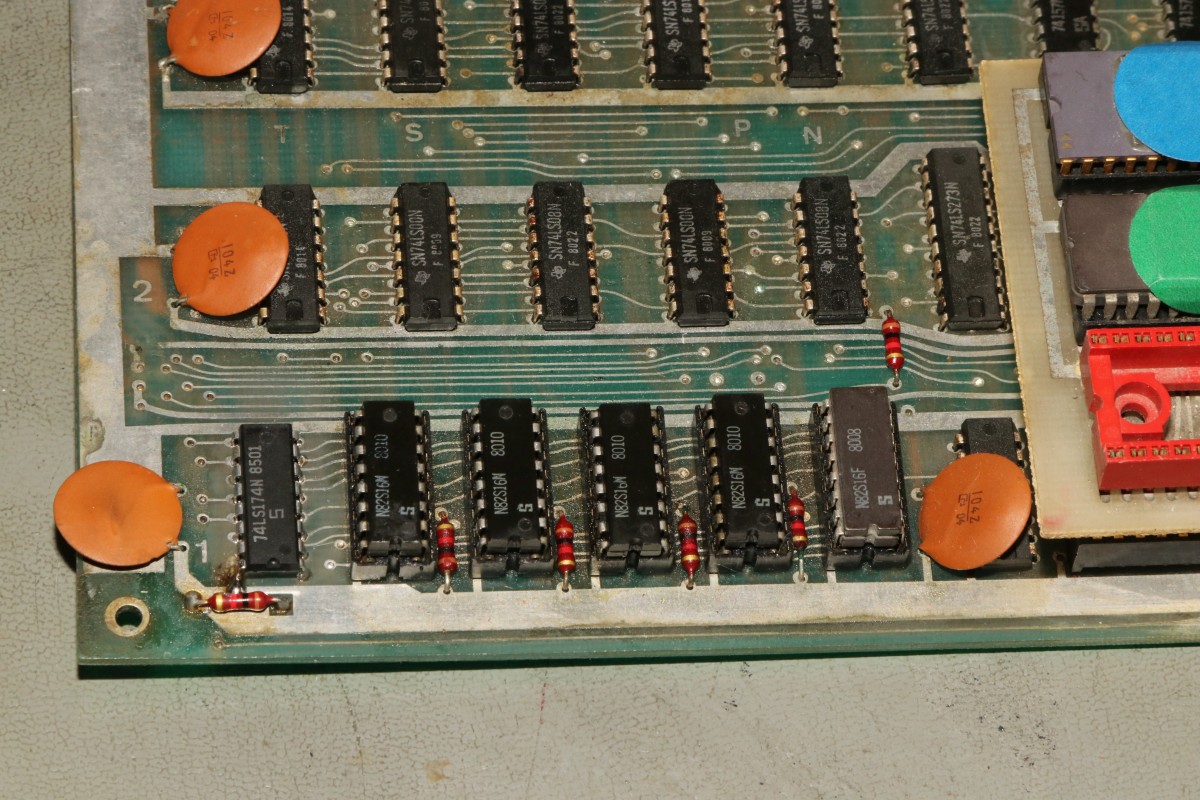

Nach vielen Oszi-Messungen in den Bereichen Video-Timing (war alles in Ordnung, wenn auch ab und an mal unbenutze Bustreiber irritiert haben) lande ich beim Sprite-Buffer-RAM.

Moon Cresta

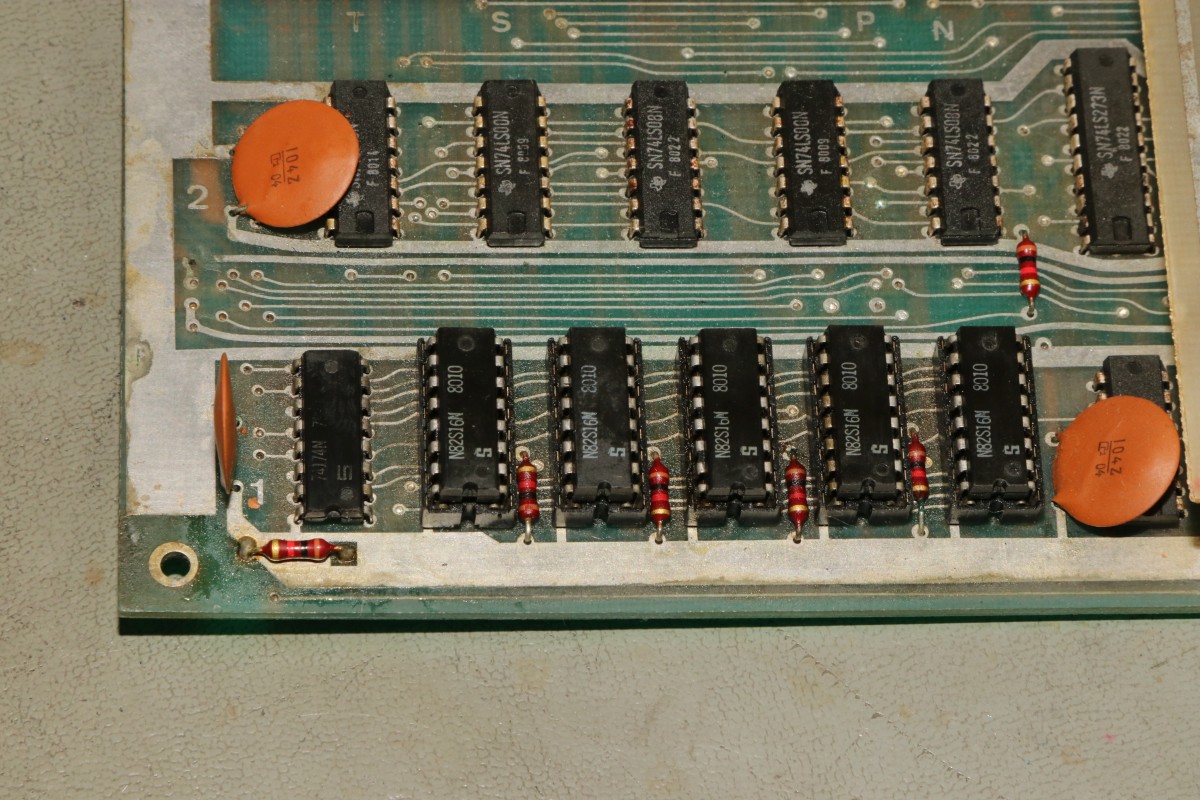

Ein 74LS174 Hex-FF ist völlig platt. Die Daten gehen zwar in die Mini-RAMs rein, kommen aber nie wieder heraus!

Moon Cresta

Ein neuer '174er wirkt Wunder.

Moon Cresta

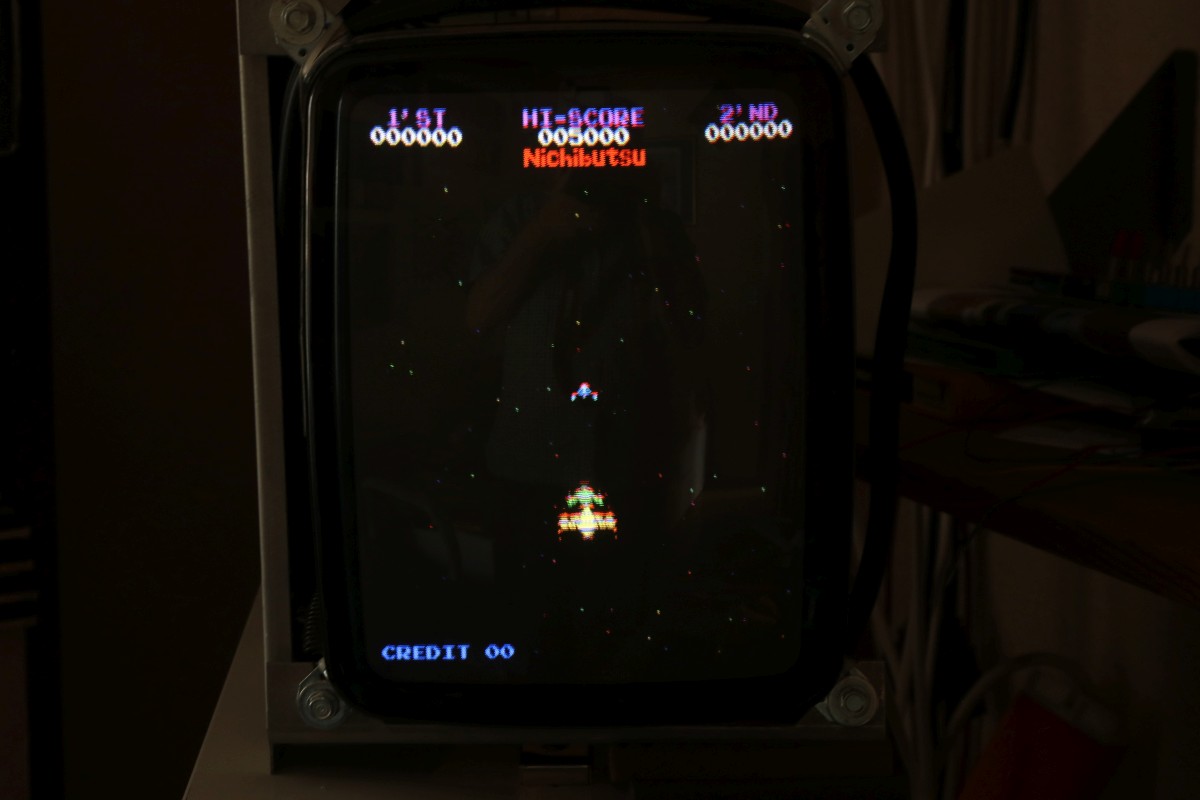

Wir haben wieder Sprites... mit Zebrastreifen...

Moon Cresta

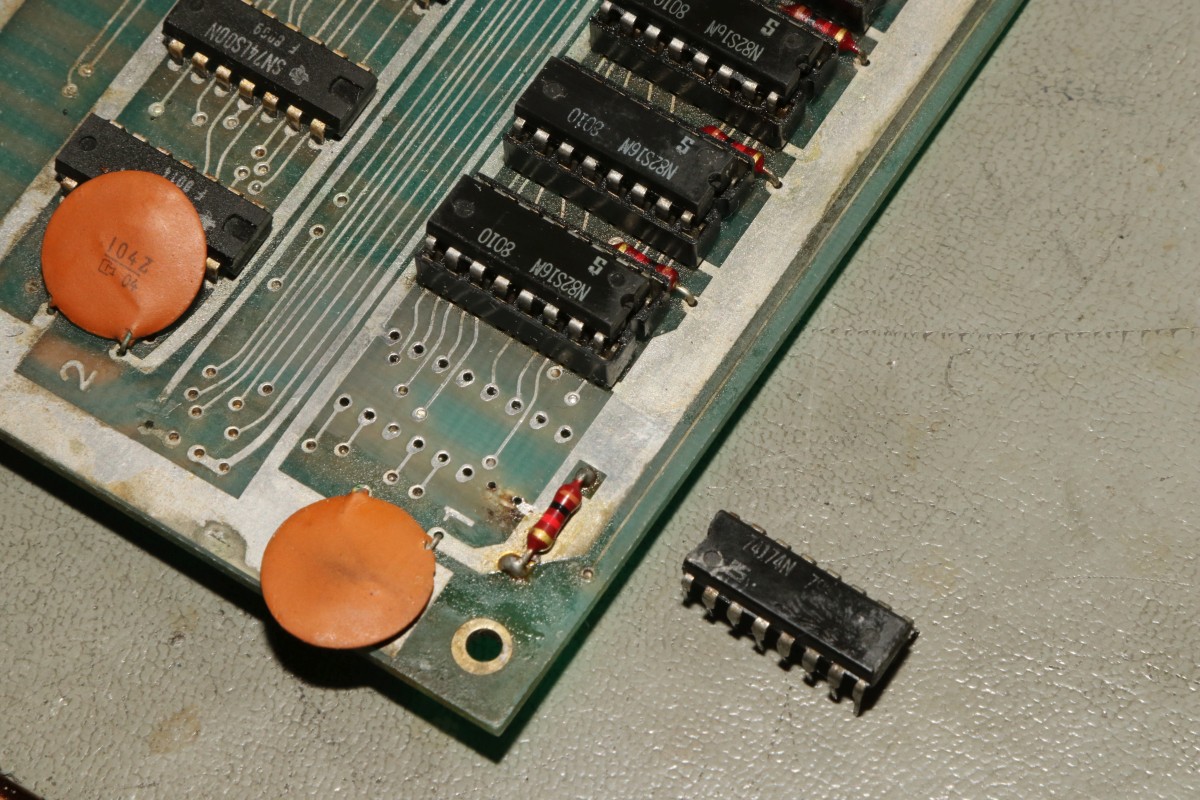

Das liegt an einem defekten RAM...

Moon Cresta

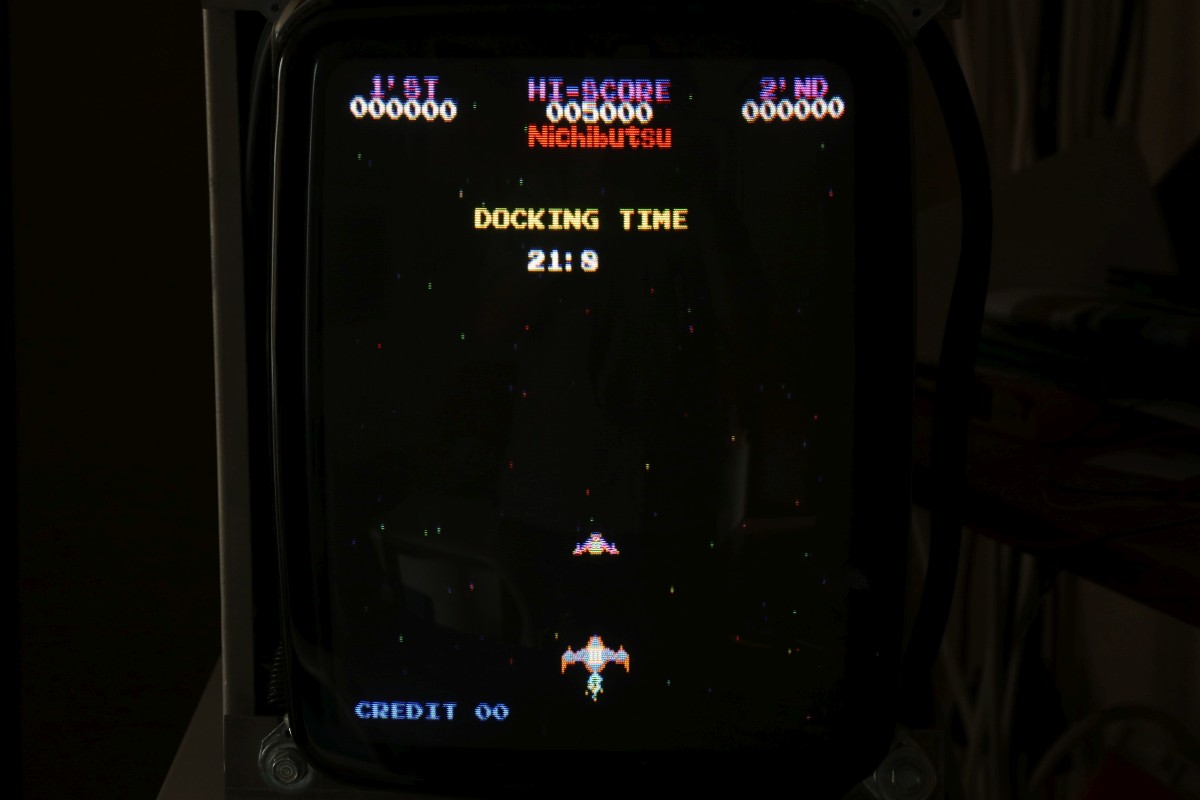

Und schon ist wieder alles in Ordnung - Moon Cresta läuft wieder.

Moon Cresta

Moon Cresta

Kleiner Tip am Rande: diese Version hier hat einen Dual-Audio-Verstärker (LM1877), der als Gegentakt-Stufe verwendet wird. Ohne Kondensatoren im Ausgang... Somit führt ein Lautsprecher gegen Masse zu einem erheblichen Gleichstrom, der Verstärker wird heiß und geht nach wenigen Minuten in die Abschaltung... Also muss man hier darauf achten, dass der Lautsprecher nur direkt zwischen den Gegentaktausgängen hängt!
