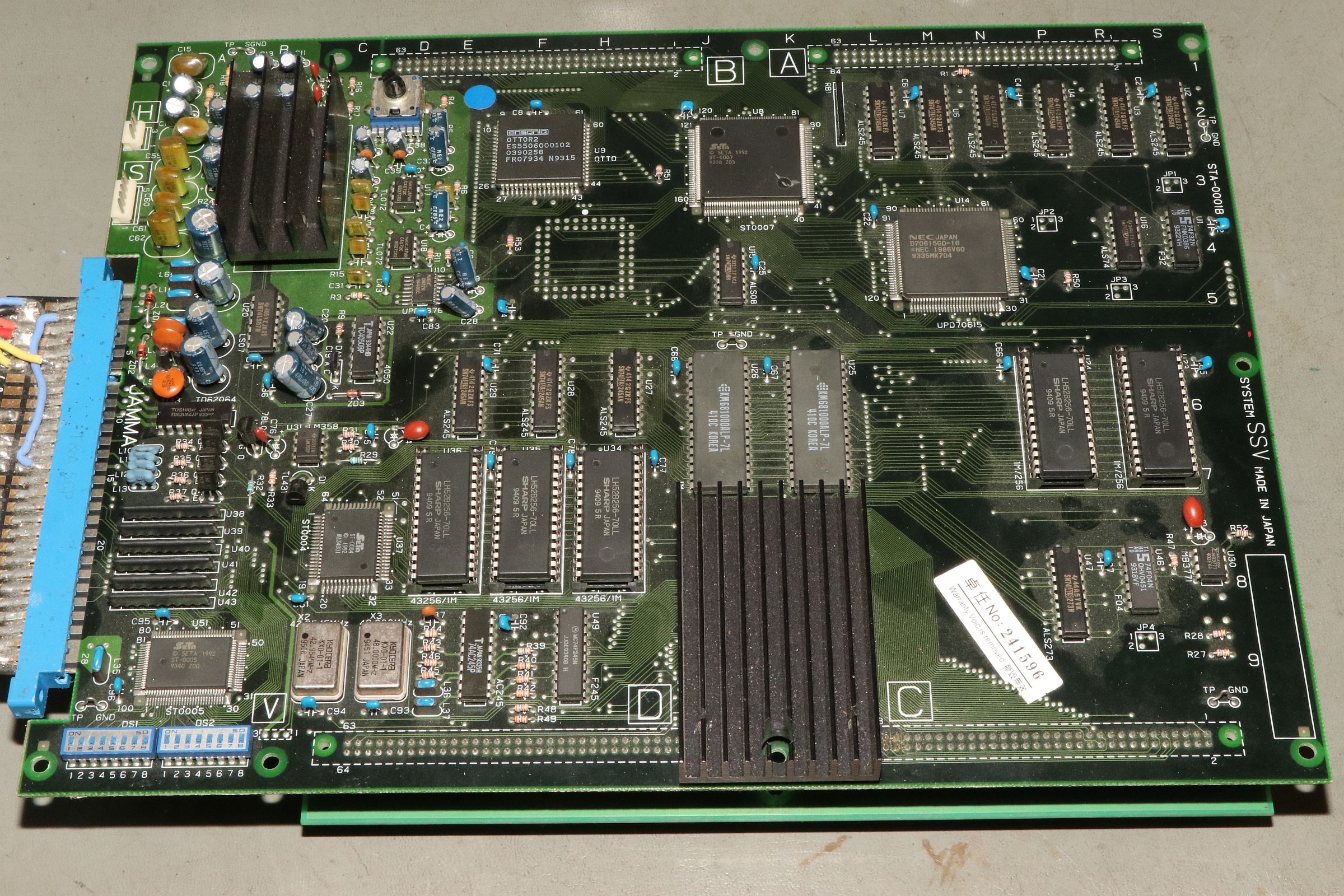

{Vasara 2} Das System hatte ich schon mal vor langer Zeit: SSV. SSV steht für ein Joint-Venture von "S"ammy, "S"eta und "V"isco und bietet eine 32-bit RISC basierte Hardware-Plattform. Schnell, gute Grafik, bescheuertes Mechanikkonzept. Das "Motherboard ist immer gleich...

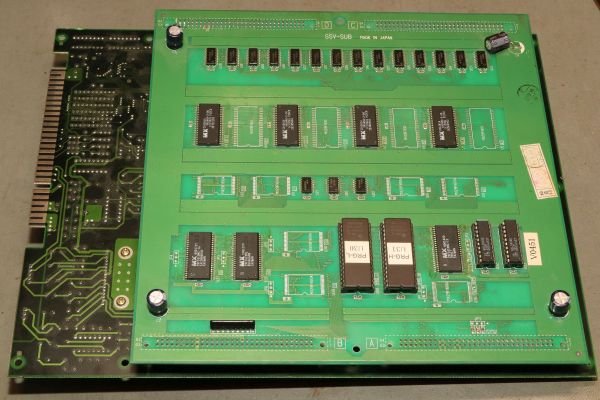

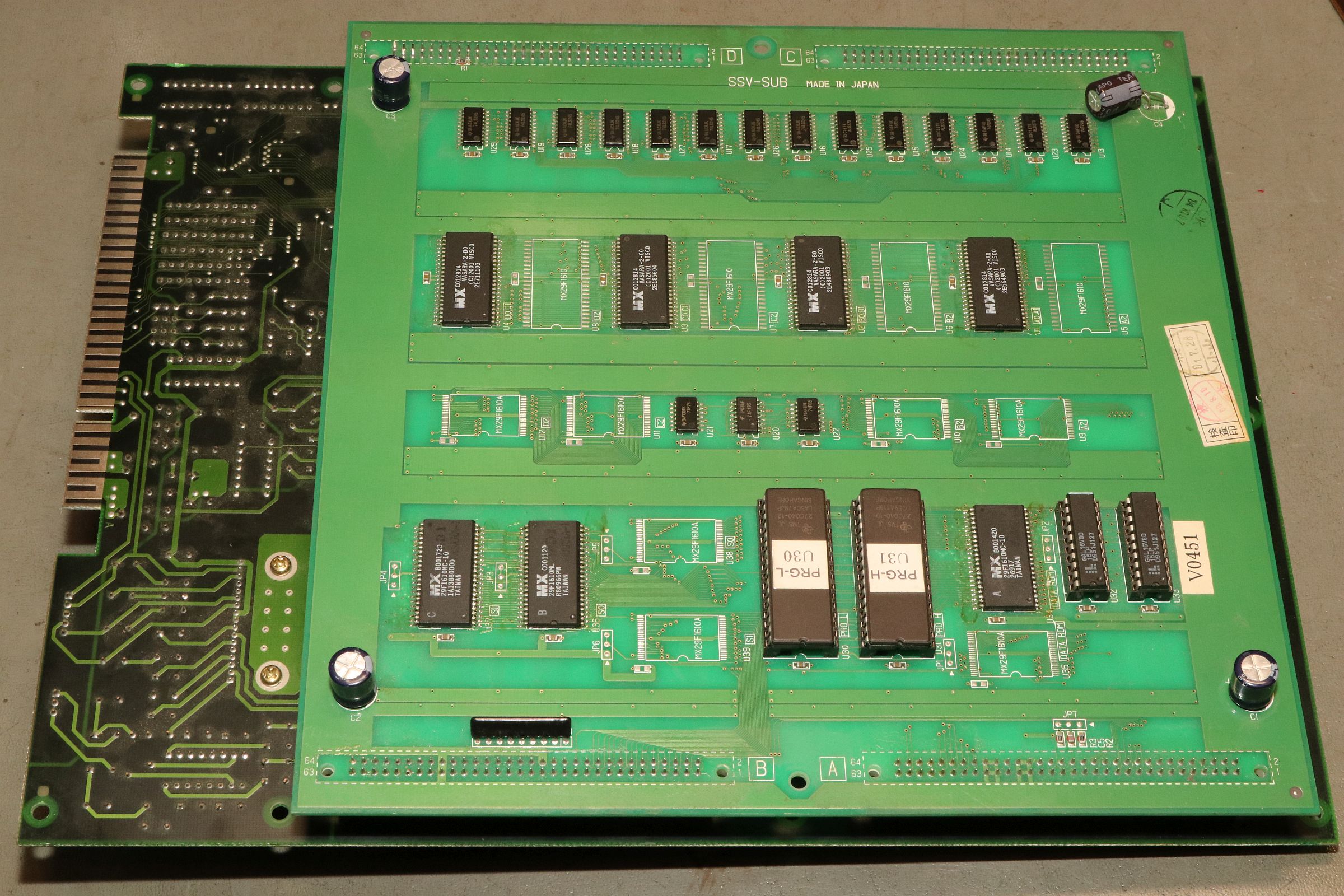

... das ROM-Modul ist auf der Unterseite aufgesteckt.

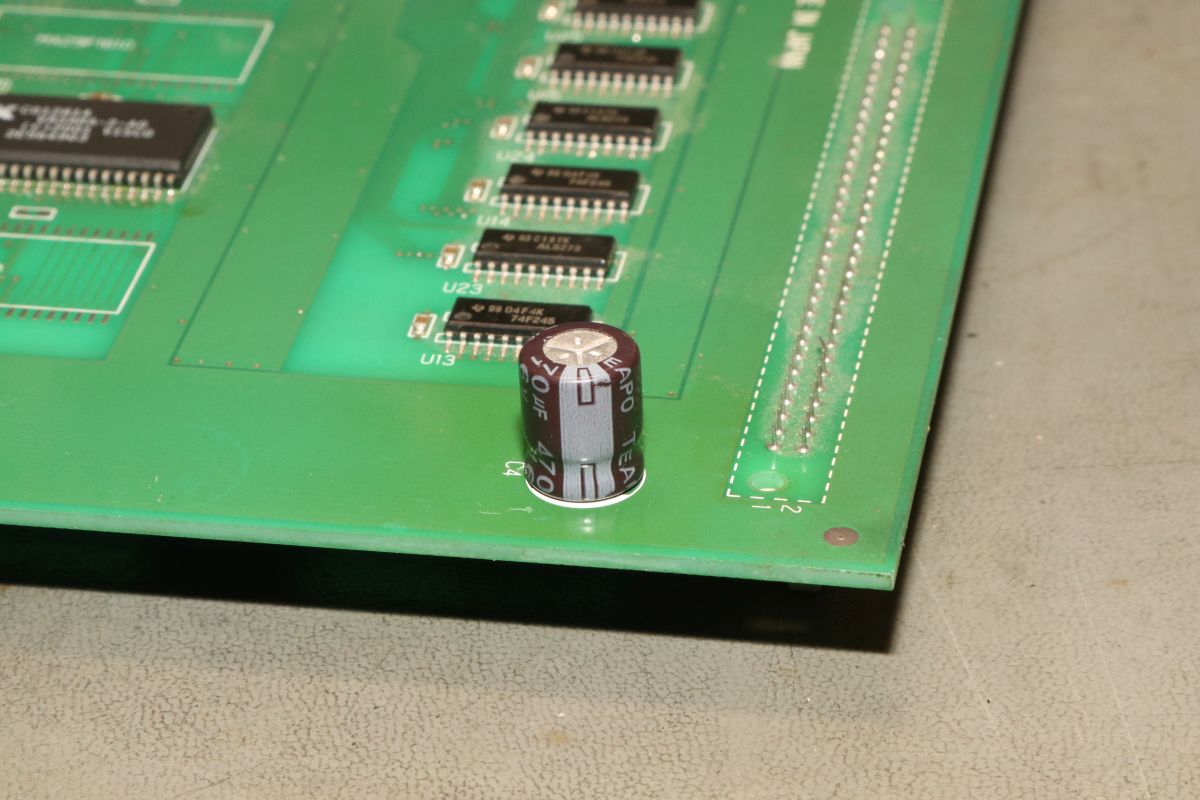

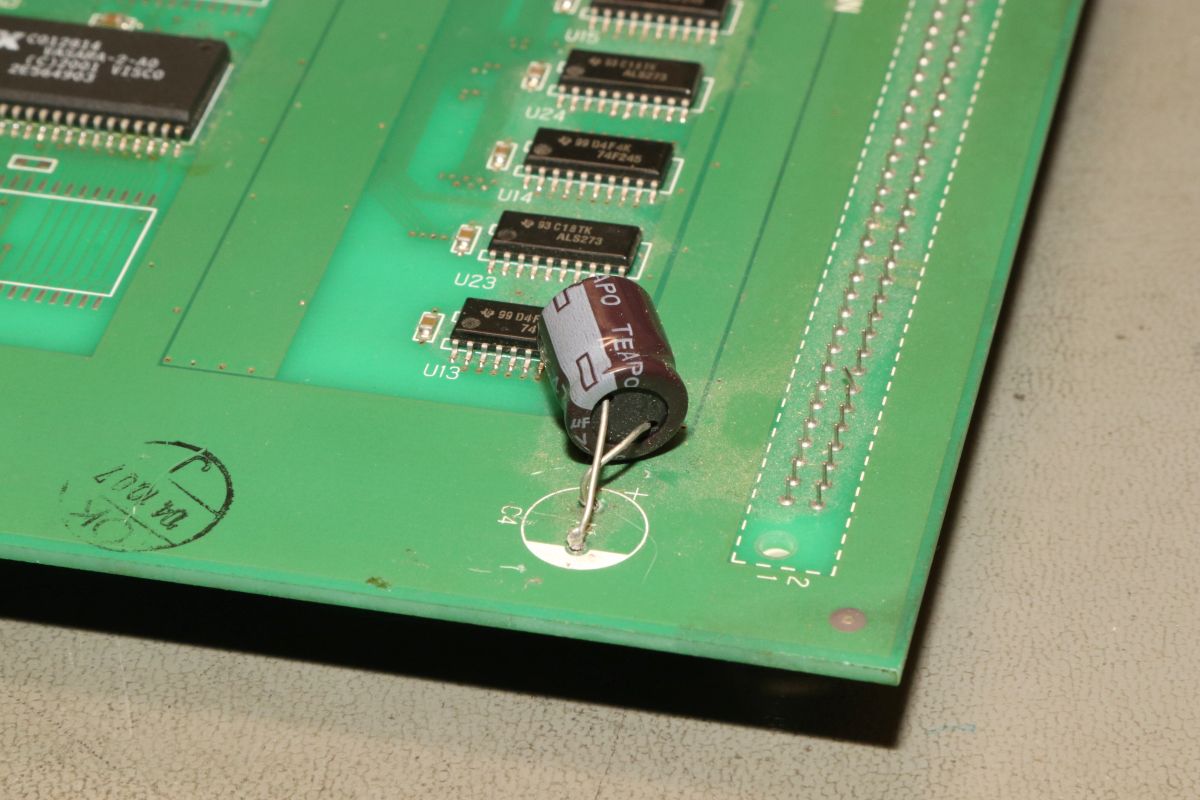

Ohne Füße leiden die vier Pufferkondensatoren auf der Unterseite und müssen womöglich ersetzt werden. Blöd, wenn man nur unzureichendes Werkzeug hat... Die riesigen Kupferflächen brauchen richtig Energie.

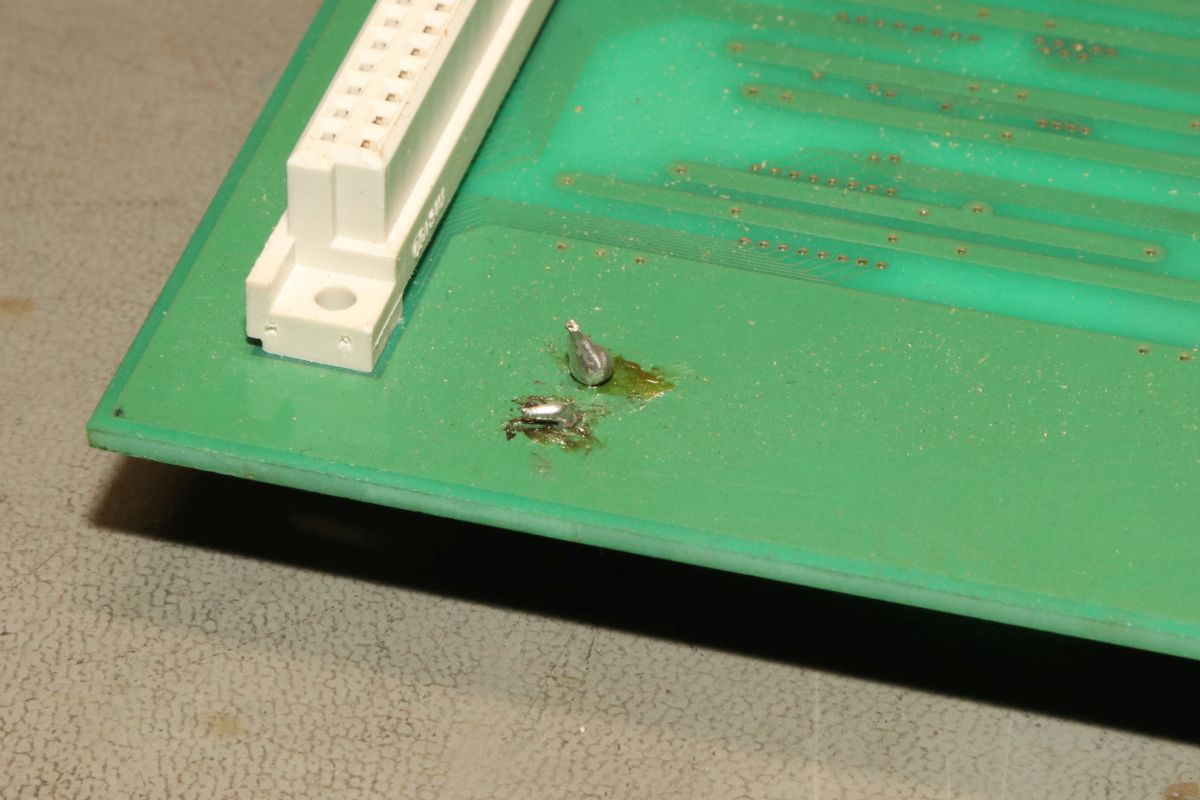

So macht man es nicht:

100W plus Heißluftfön später sieht das schon anders aus.

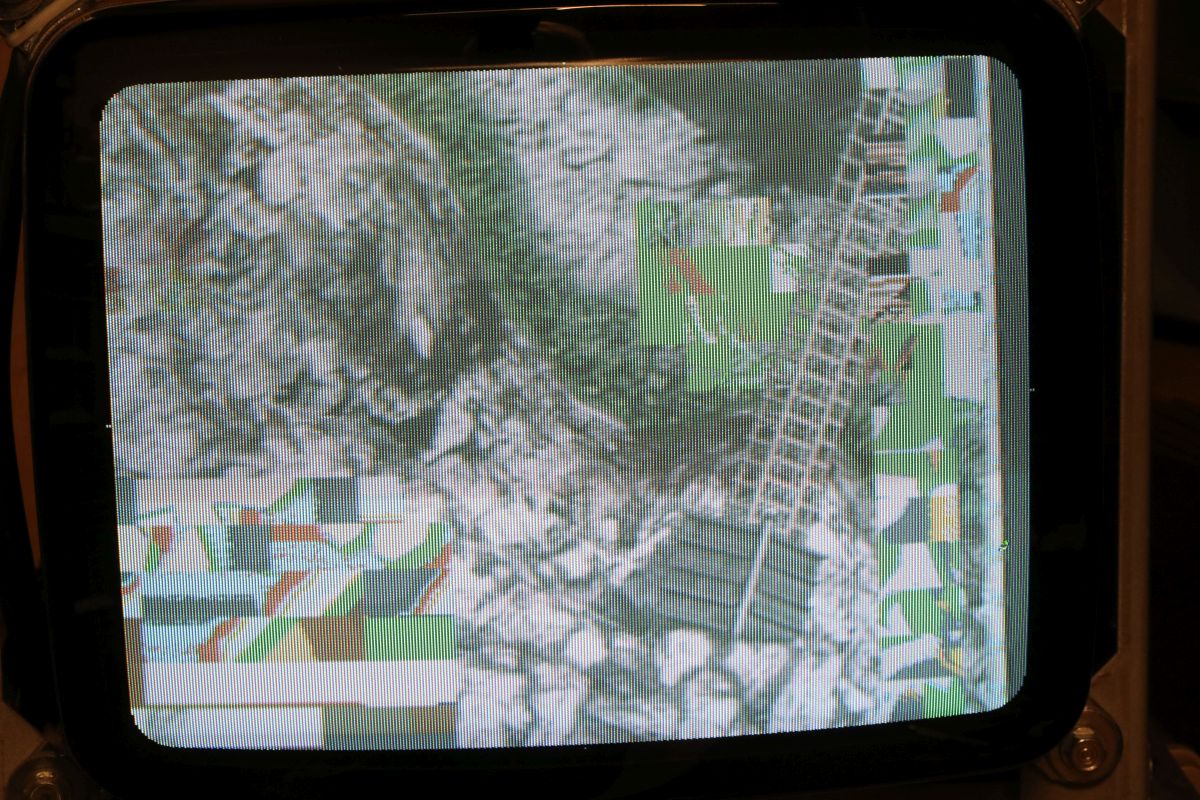

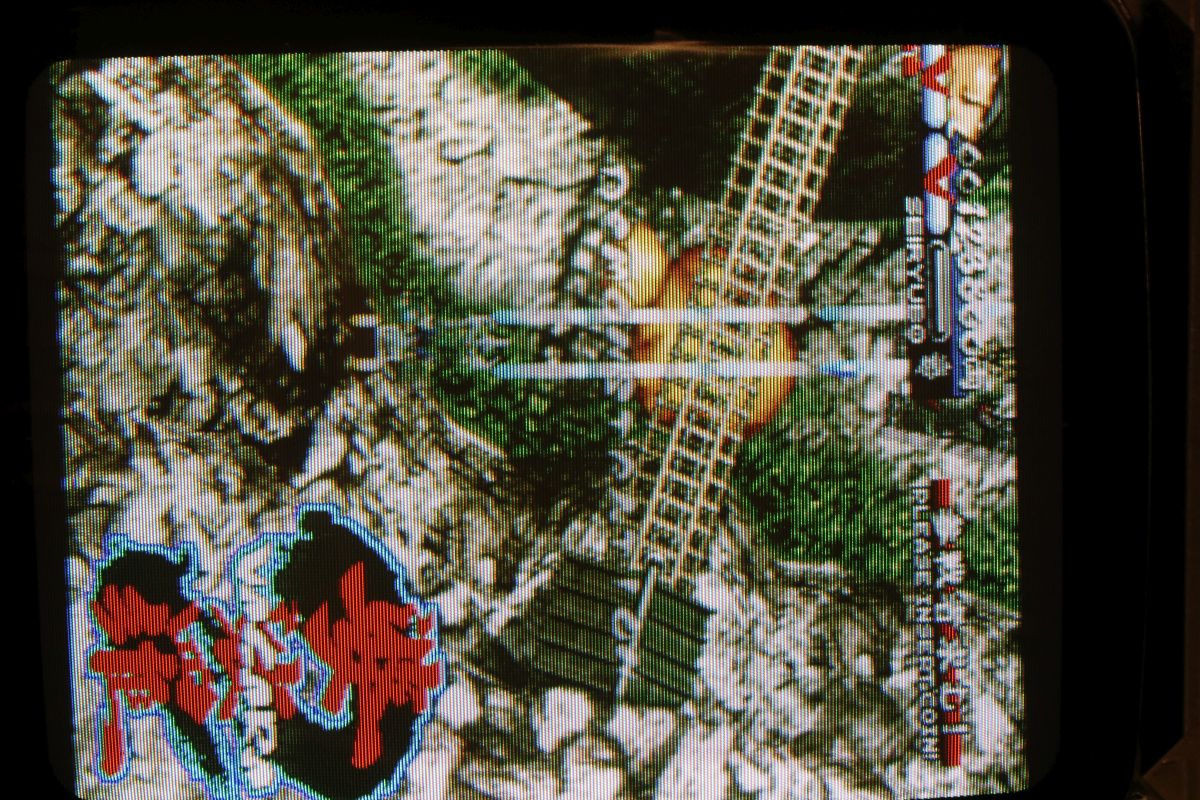

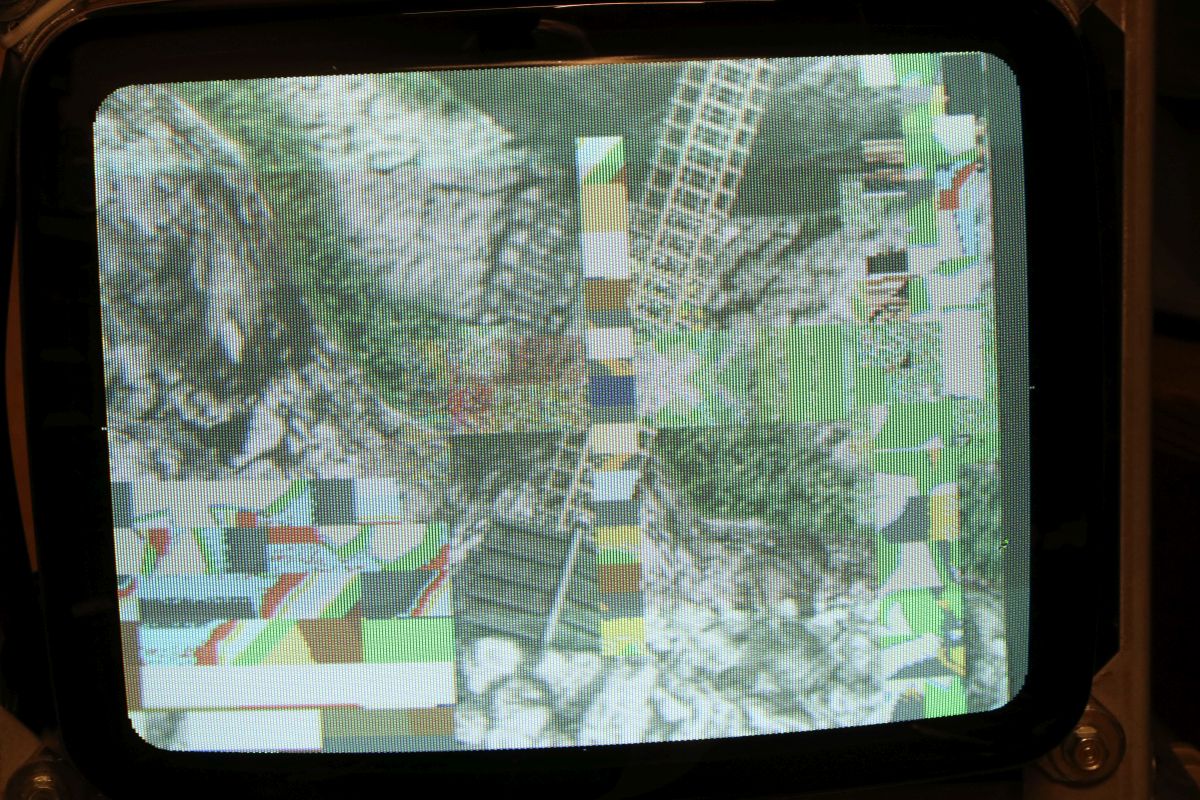

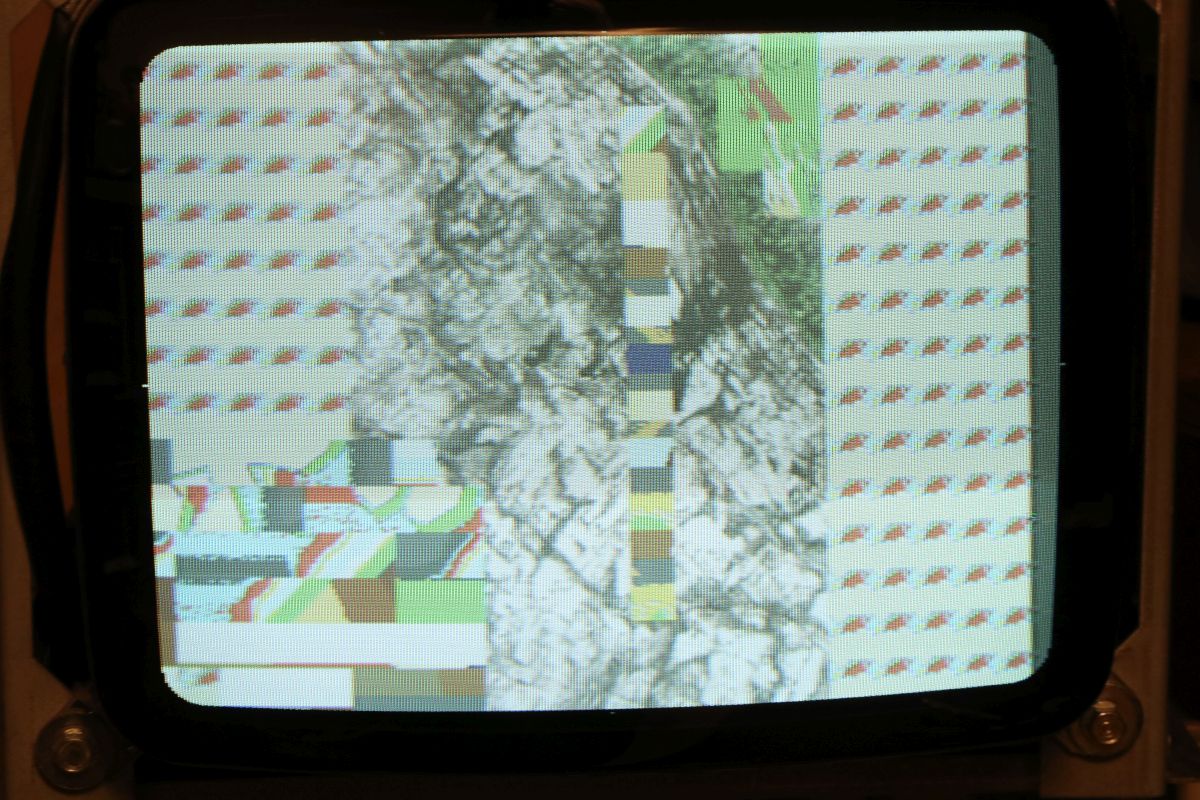

Aber jetzt zum eigentlichen Problem: viele SSV-Systeme leiden an Grafikproblemen:

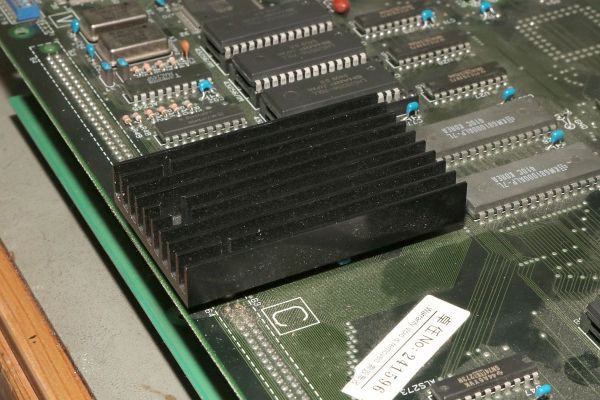

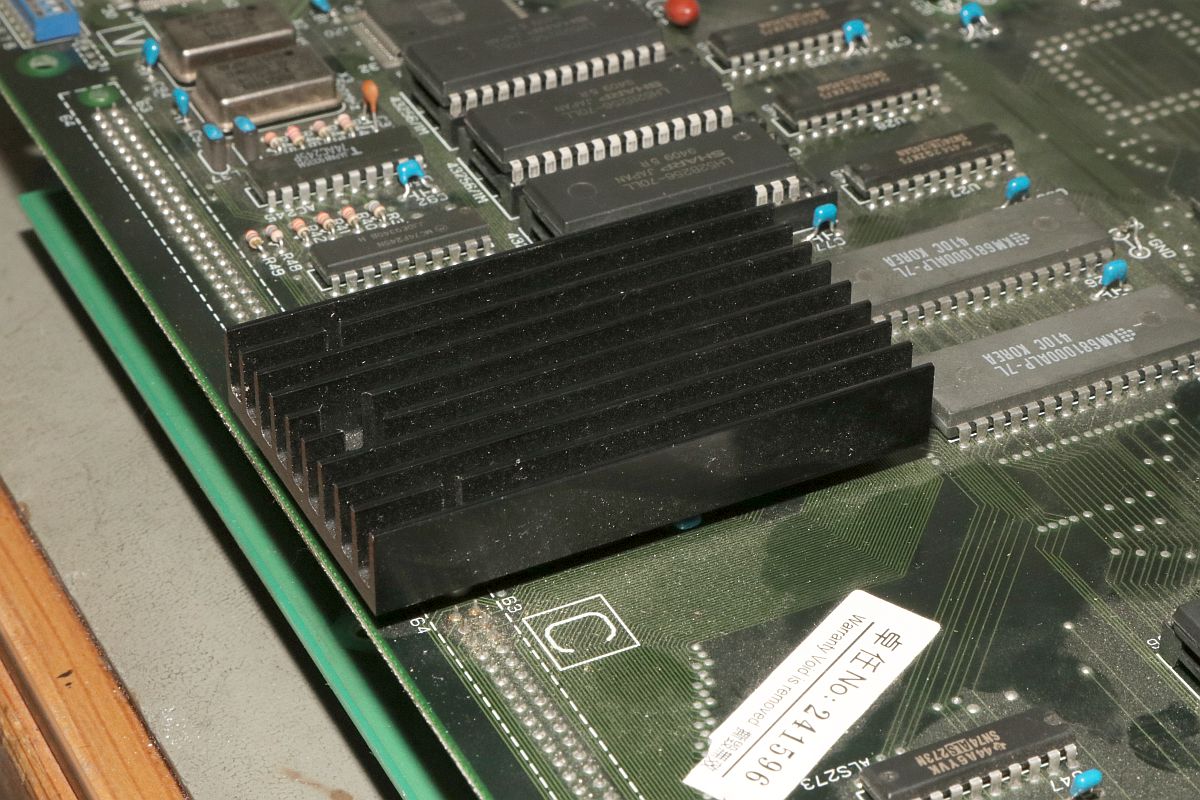

Das liegt in aller Regel am Custom-Chip SETA-0006, der sich unter diesem Kühlkörper versteckt:

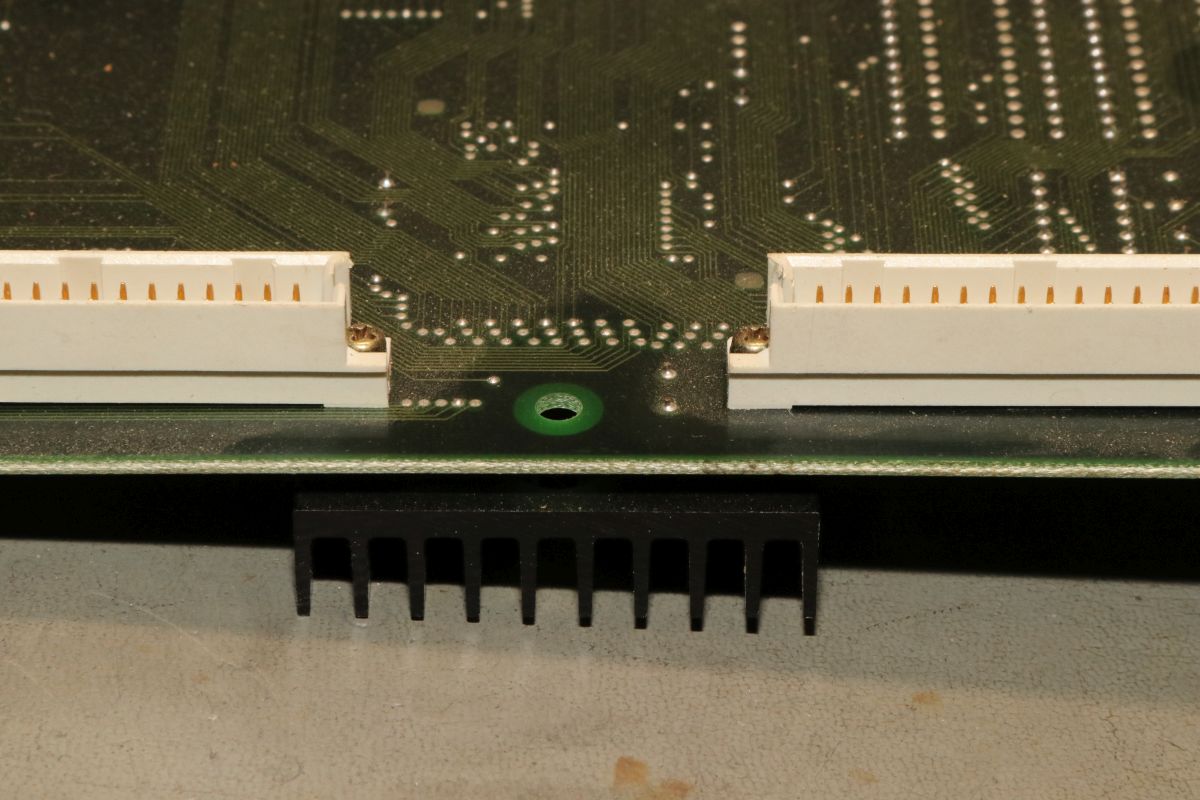

Der Kühlkörper ist nur einseitig mit zwei Schrauben und Abstandsröllchen befestigt. Was kann da schon schiefgehen? Ein riesiges SMD Gehüse mit haarfeinen Beinchen wird völlig unausgeglichen einseitig mechanisch belastet...

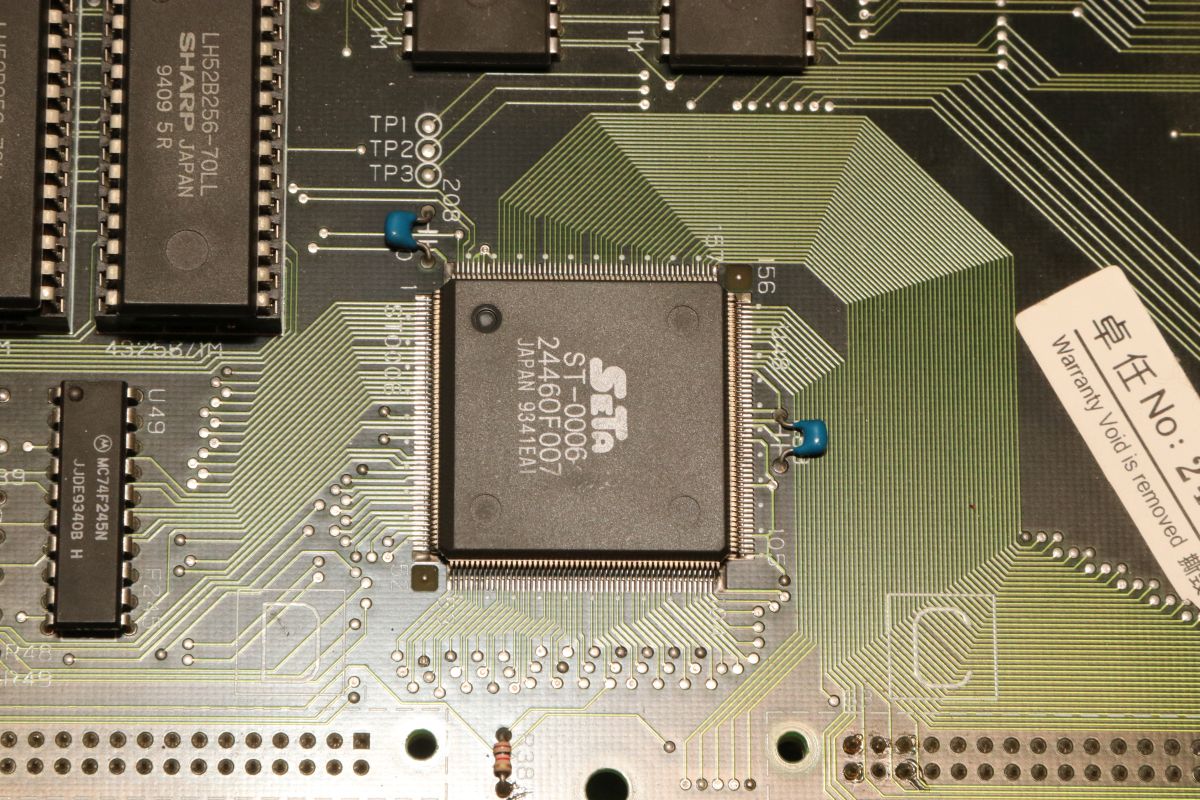

Sieht unauffällig aus, ist aber nicht gut.

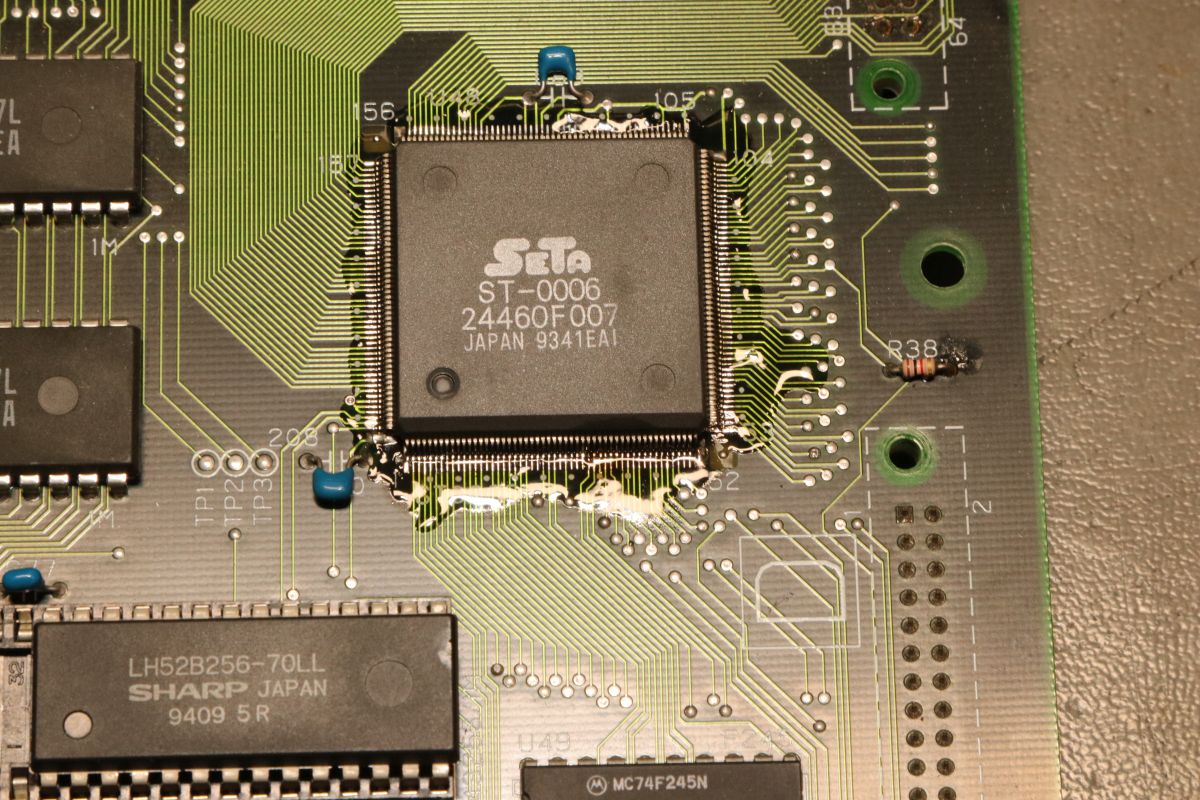

Viel Flussmittel, ein feiner Lötkolben und ein Stereomikroskop ermöglichen eine Rundum-Lötung. Erster Punkt: man sieht die kalten Lötstellen nicht. Zweiter Punkt: die Beinchen sind extrem fein - Seitenkräfte vermeiden! Dritter Punkt: ein Auslöten mittels Heißluft ist eine schlechte Idee! Das Epoxydgehäuse hat sich mit der Wärmeleitpaste vollgesogen (die fehlt hier eh schon...) und platzt unter Umständen wie Popcorn auf, wenn man es heiß macht. Das hatte ich vor vielen Jahren mal, war sehr ärgerlich!

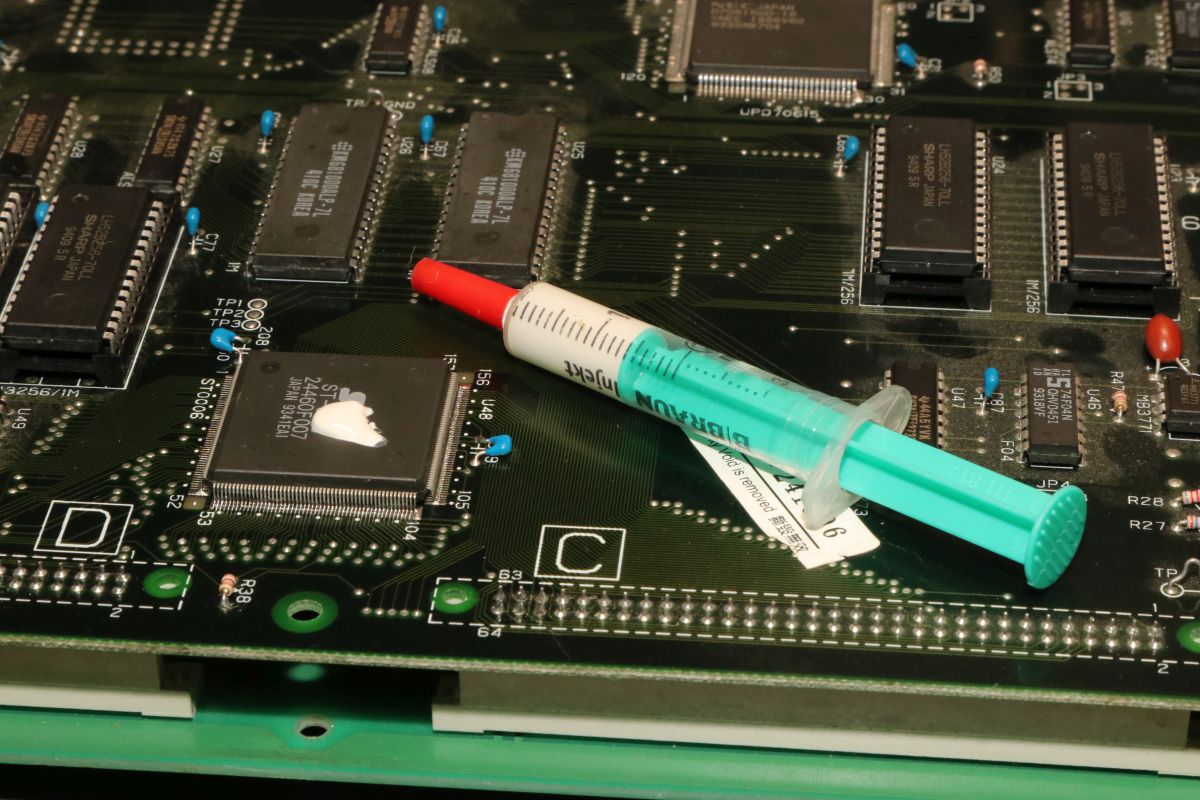

Ein kleiner Klecks reicht...

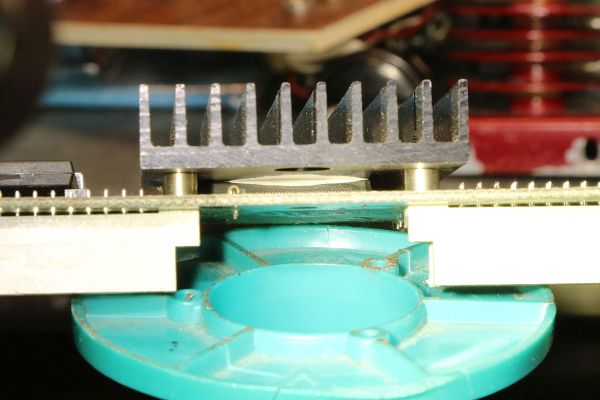

Hätte noch etwas weniger sein können...

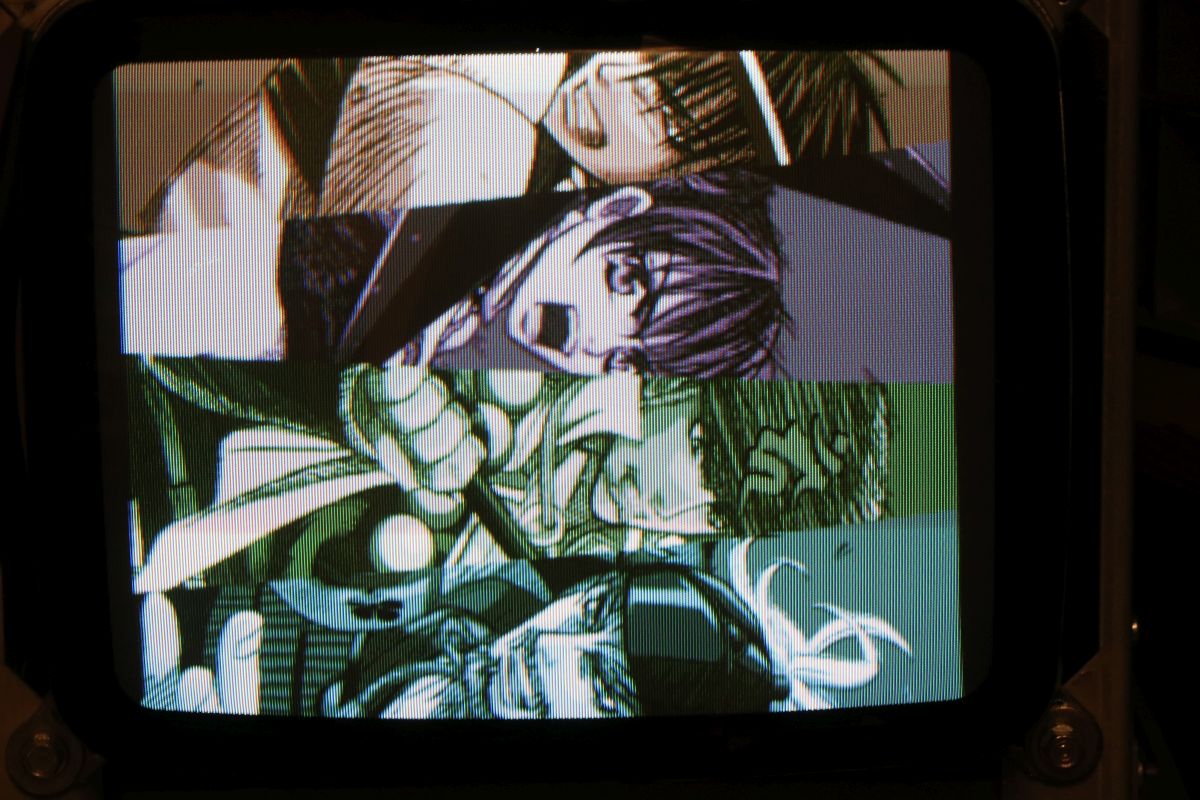

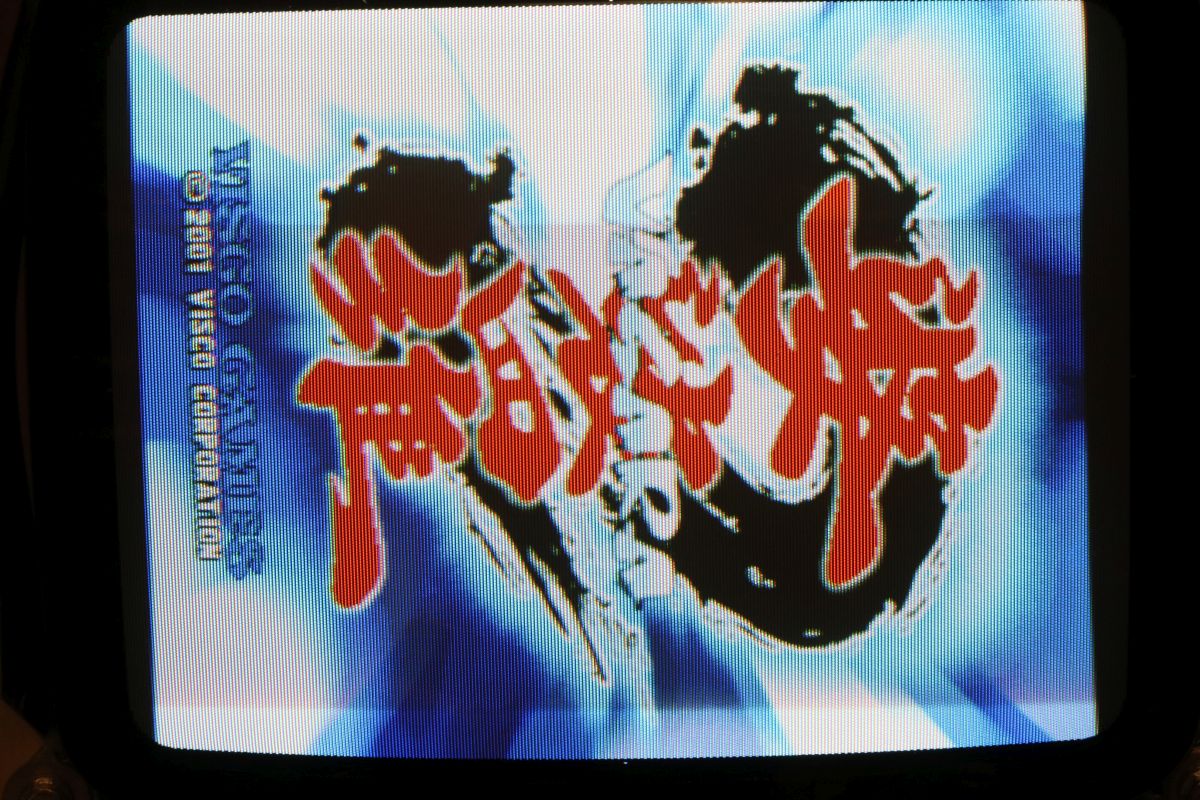

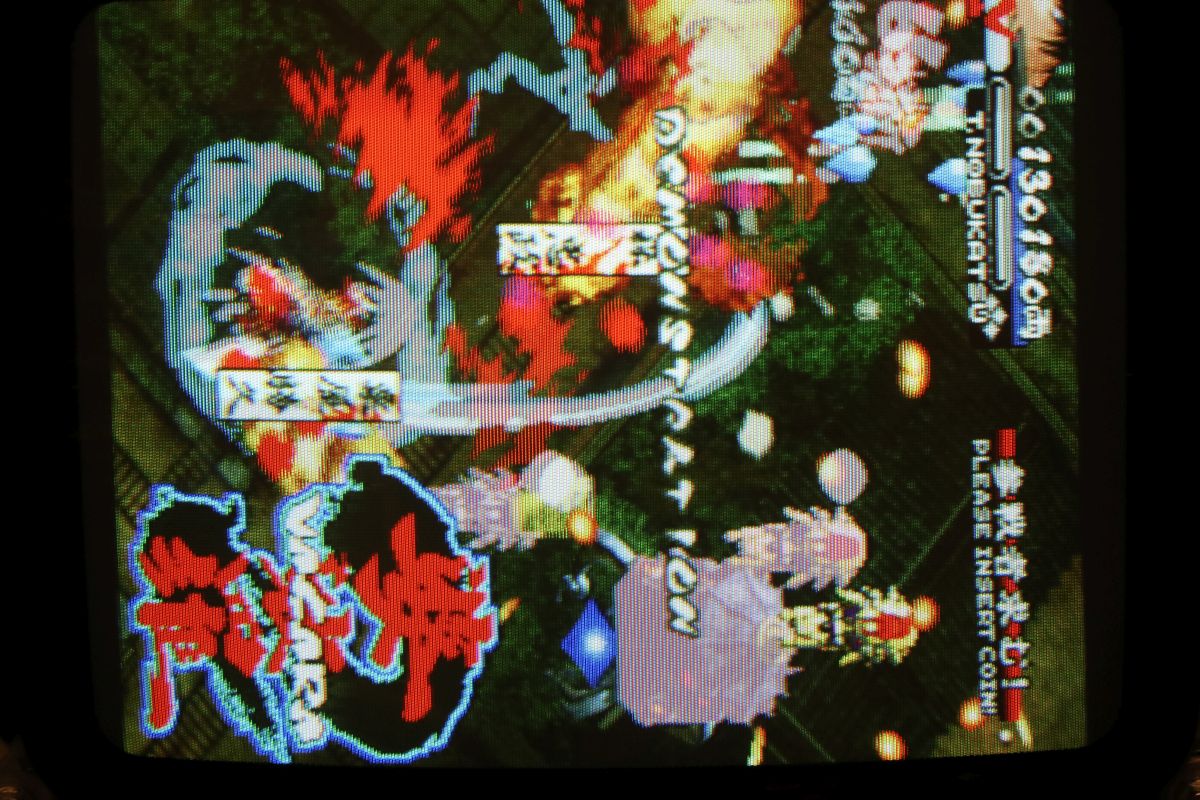

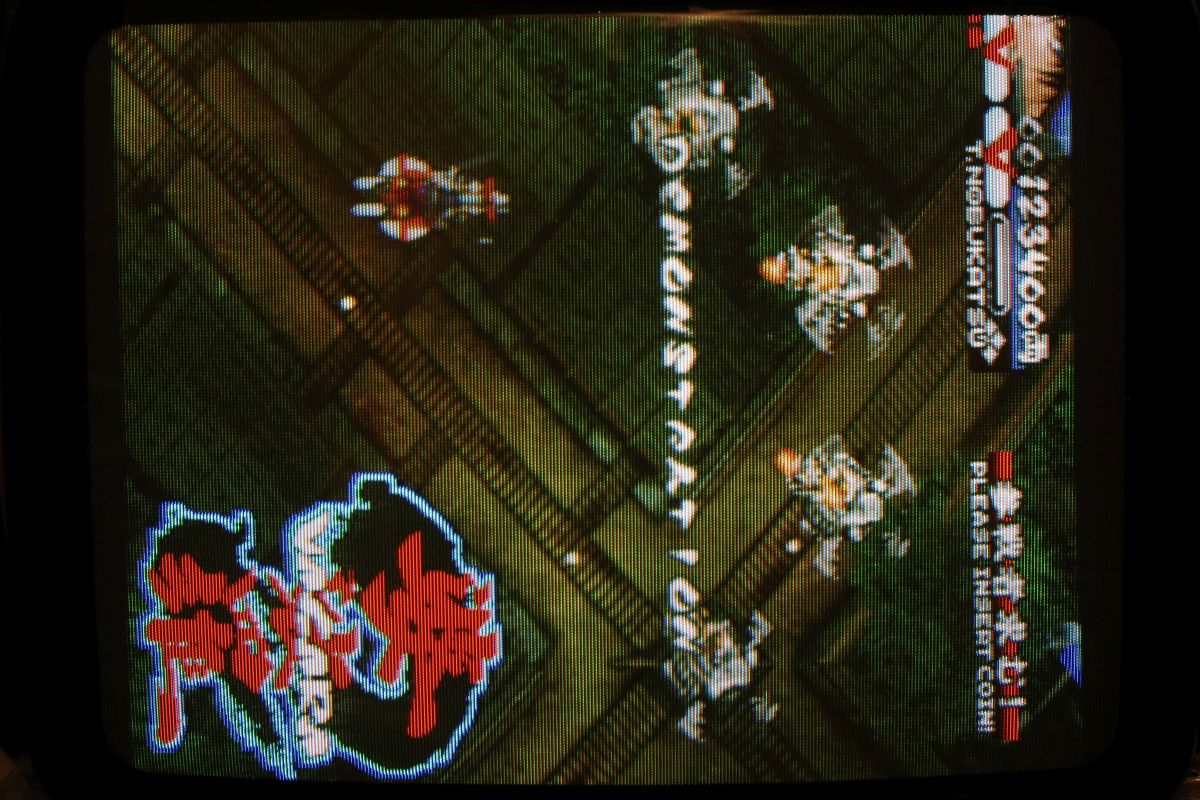

Und schon klappt es auch wieder mit den Grafikdaten!

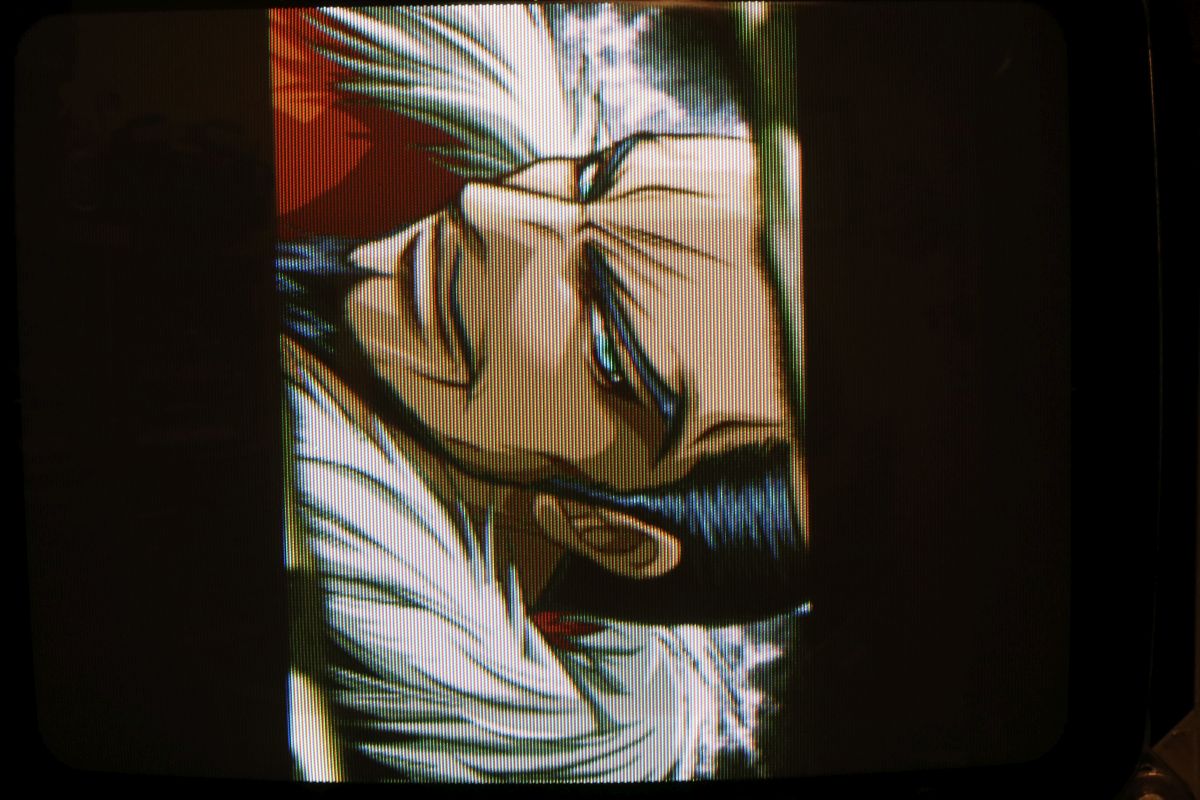

Kein Spiel für mich, zu viel los, zu schnell.

Ich bin froh, dass ich meine alte Schande nun durch eine gelungene SSV-Reparatur ausmerzen konnte....
