Mike McBike @ Home / Arcade Reps Teil 8 / Breakout

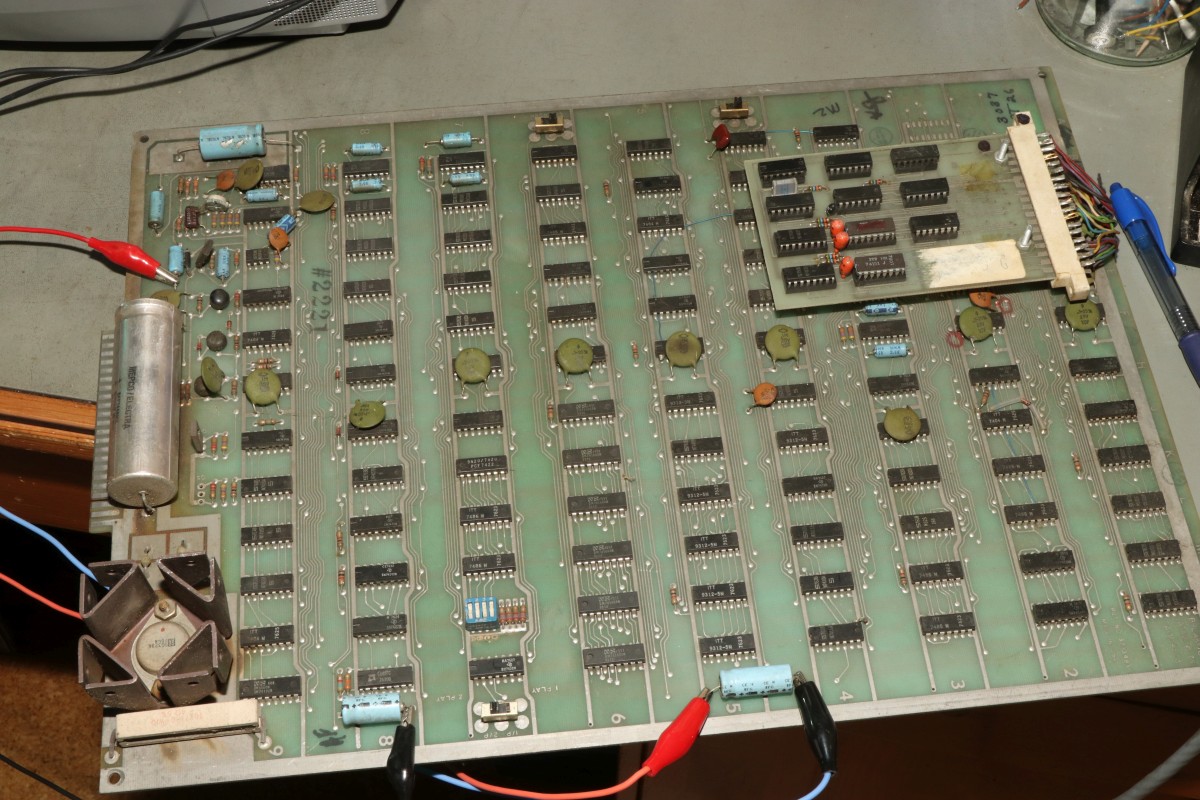

{Atari Breakout - Discrete Arcade} Eine Fundsache in meinen Platinenstapeln: eine originale Atari Breakout. Dieses Spiel stammt aus der Arcade-Steinzeit, als man noch ohne CPU und Programm gearbeitet hat. Aber man darf diese Technik nicht unterschätzen! Hier ist alles so derart miteinander verknüpft, dass eine Fehlersuche oft extrem schwierig wird. Noch dazu bietet diese Platine eine mir unbekannte Modifikation...

Atari Breakout

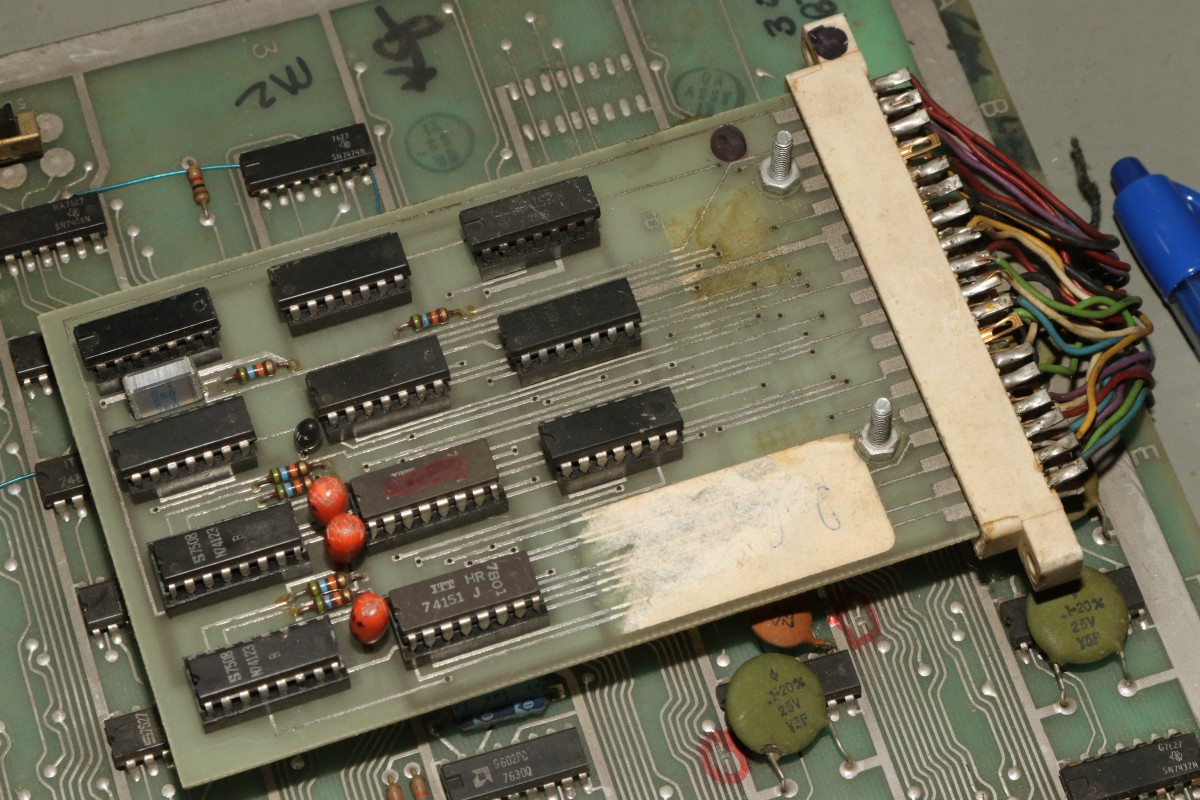

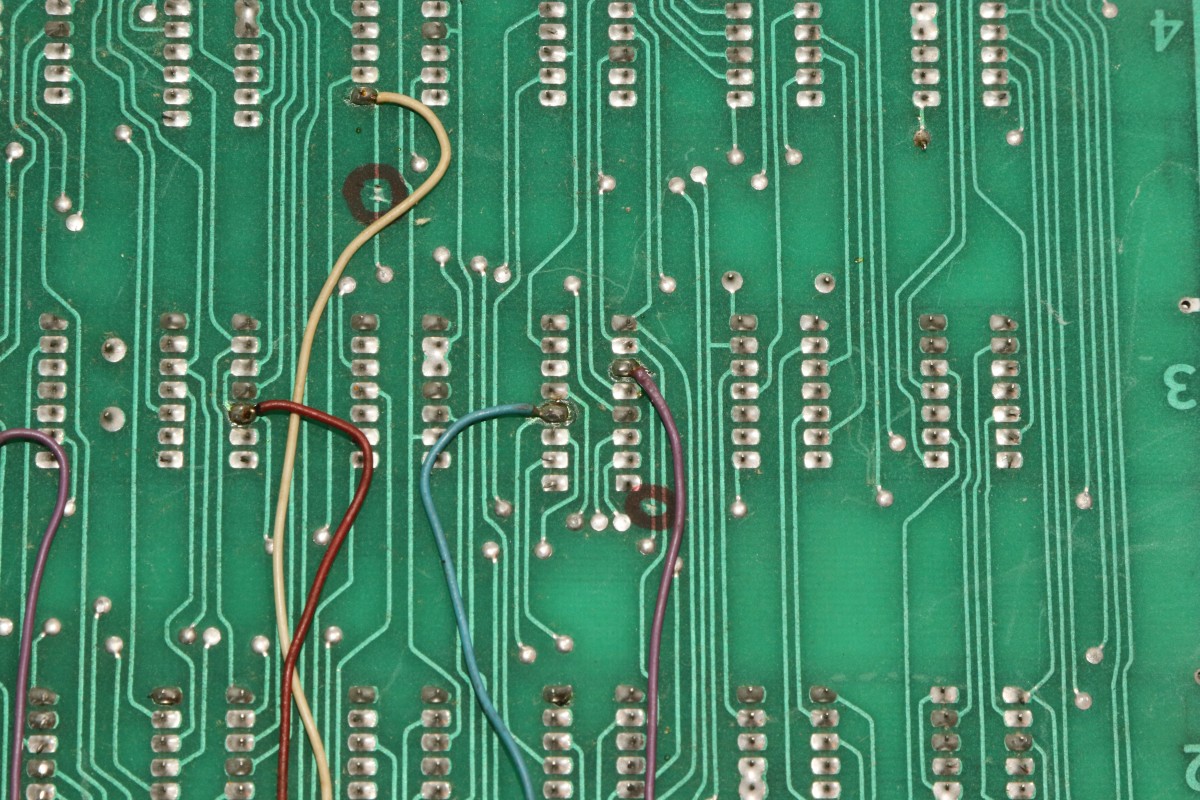

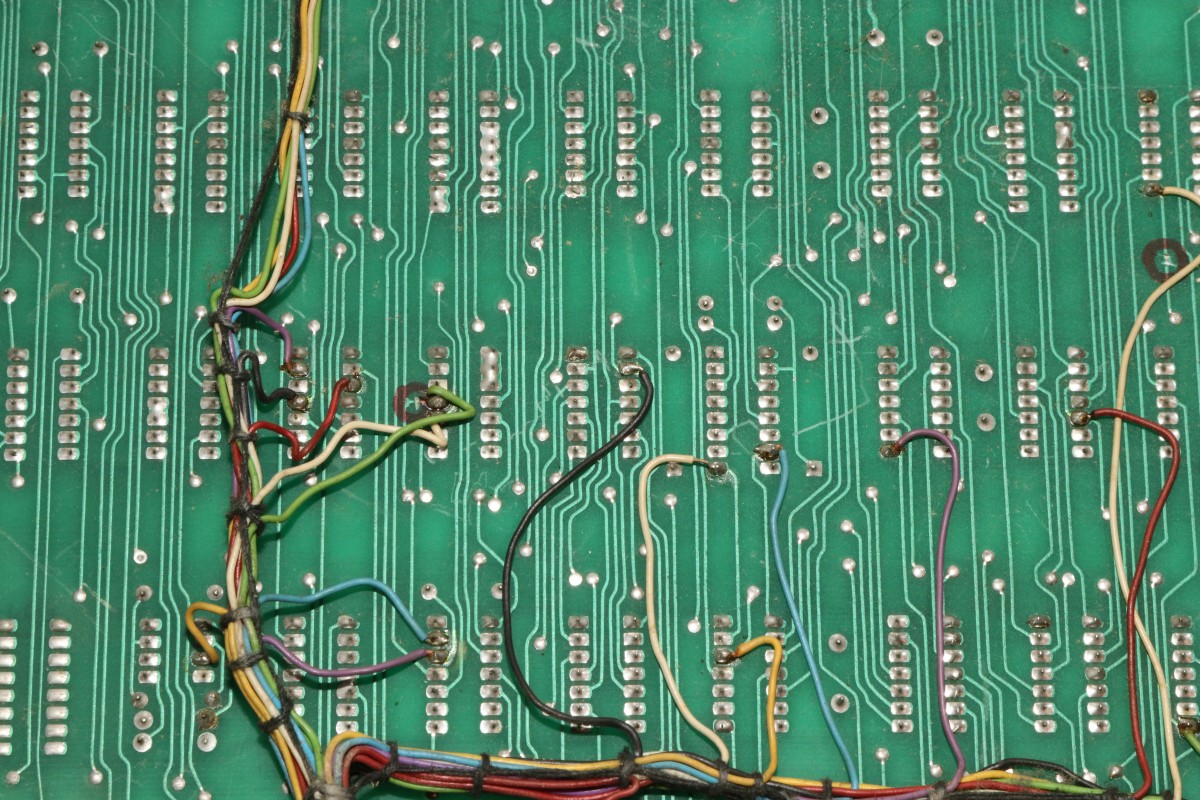

Auf einer Extra-Platine ist noch einiges drauf, dazu viele Kabel und Leiterbahnunterbrechungen... Ohne Schaltplan der Erweiterung bleibt mir vermutlich nur der Rückbau auf Original.

Atari Breakout

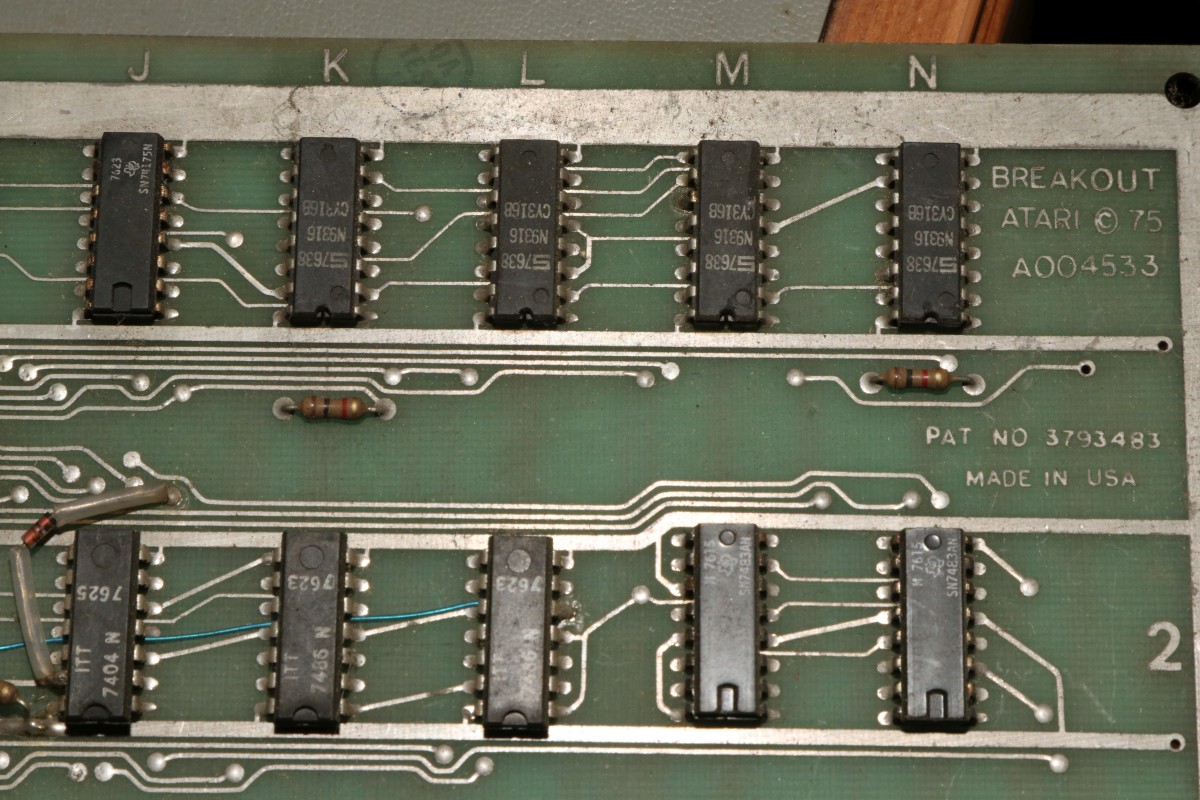

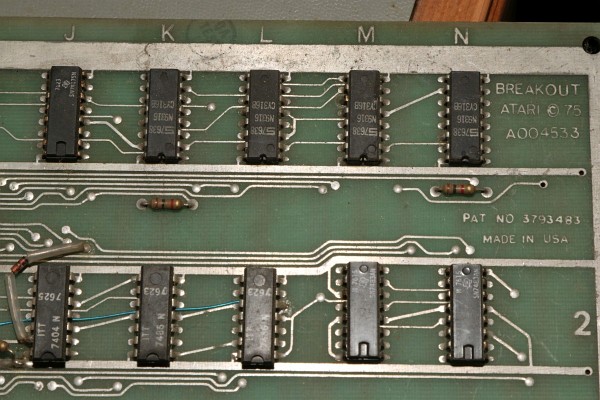

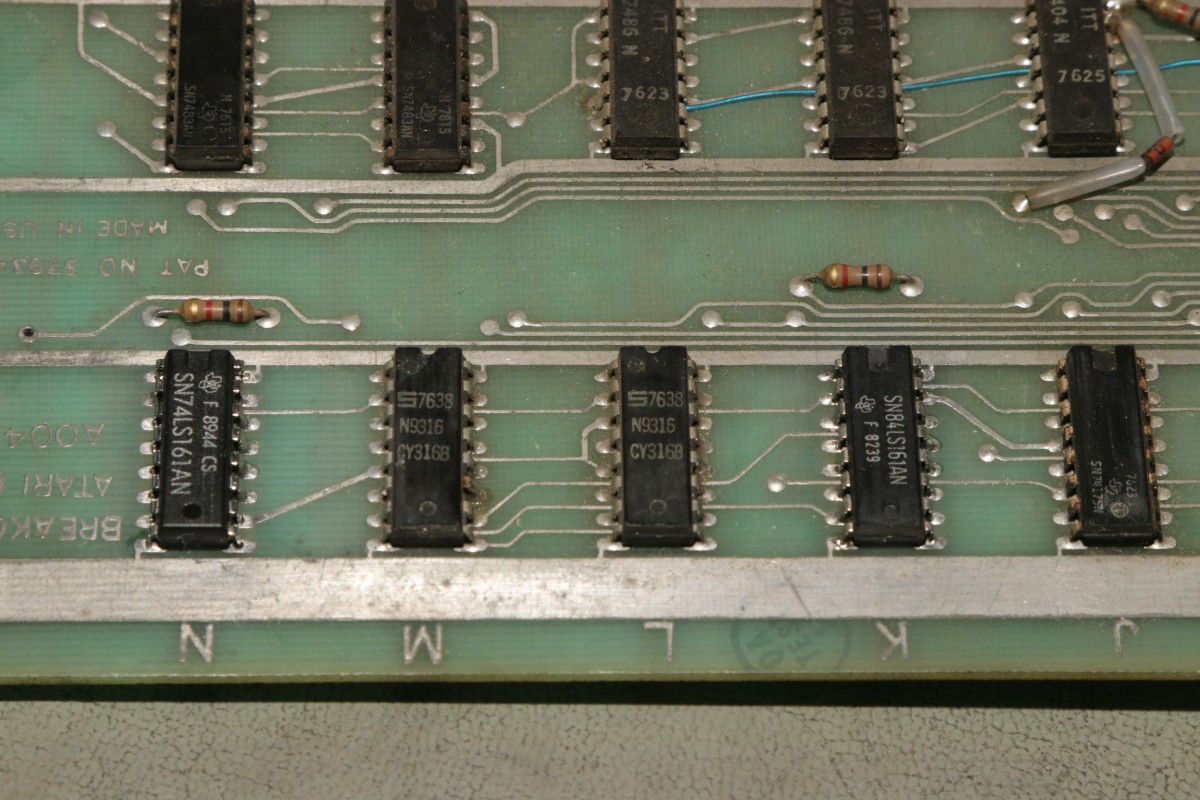

Die Zählerkette im oberen Bereich (9316 - gleichbedeutend mit 74161) ist schon mal leicht platt.

Atari Breakout

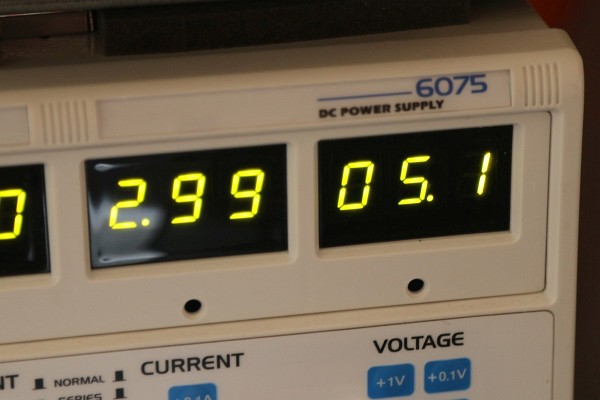

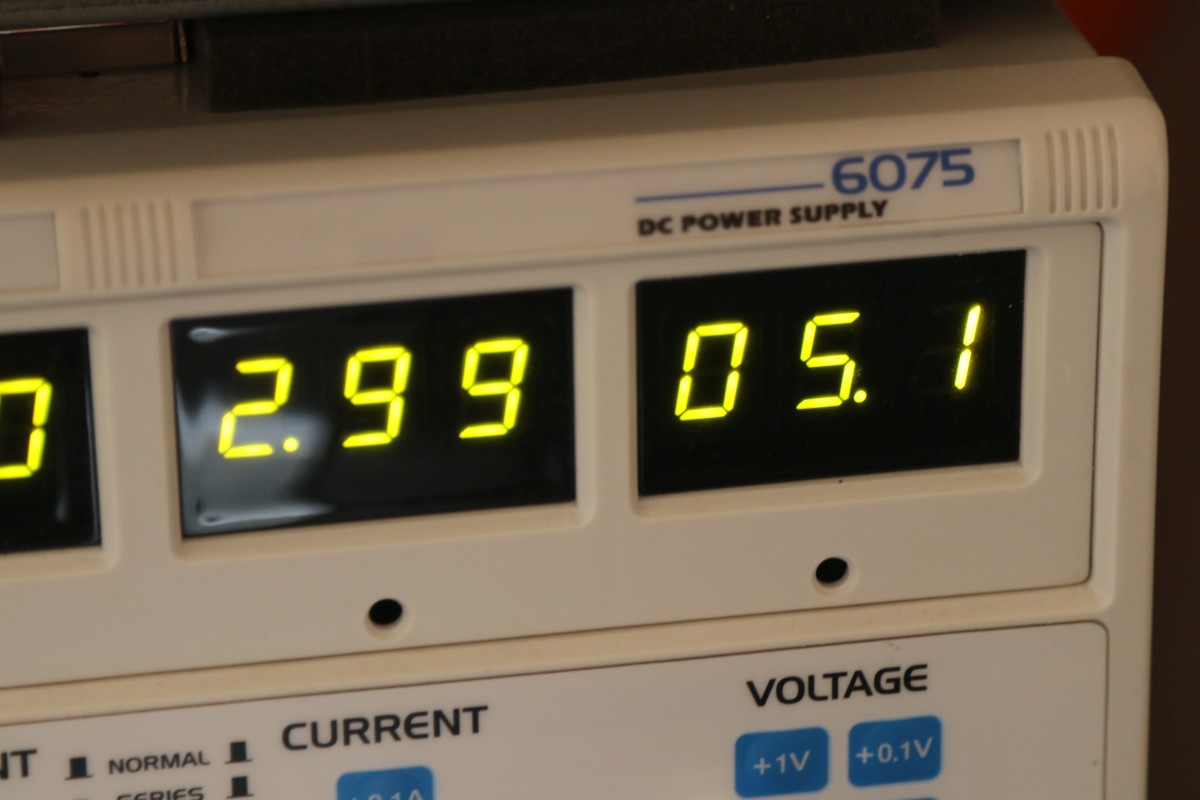

Stromaufnahme: viel für wenig Funktion, aber normal. Das sind ja alles 74xx ohne LS...

Atari Breakout

Die Zähler sind ausgetauscht...

Atari Breakout

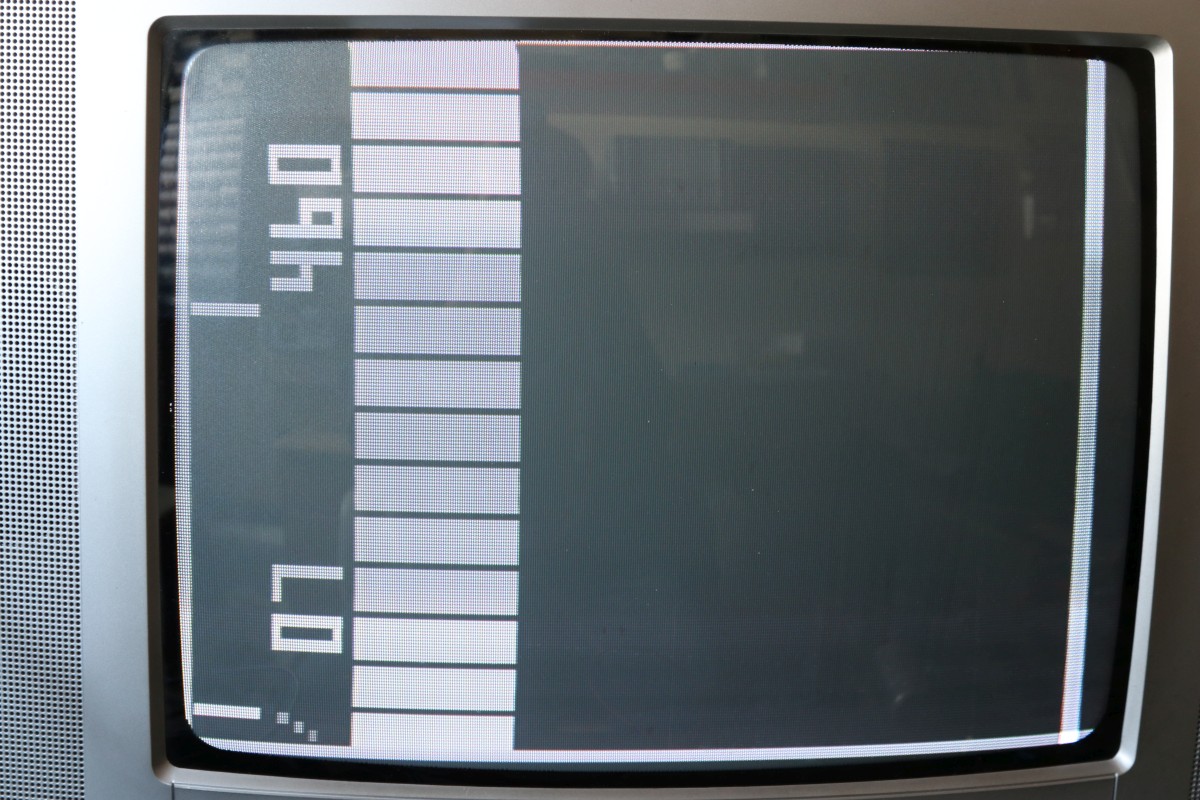

Wir haben ein Bild.

Atari Breakout

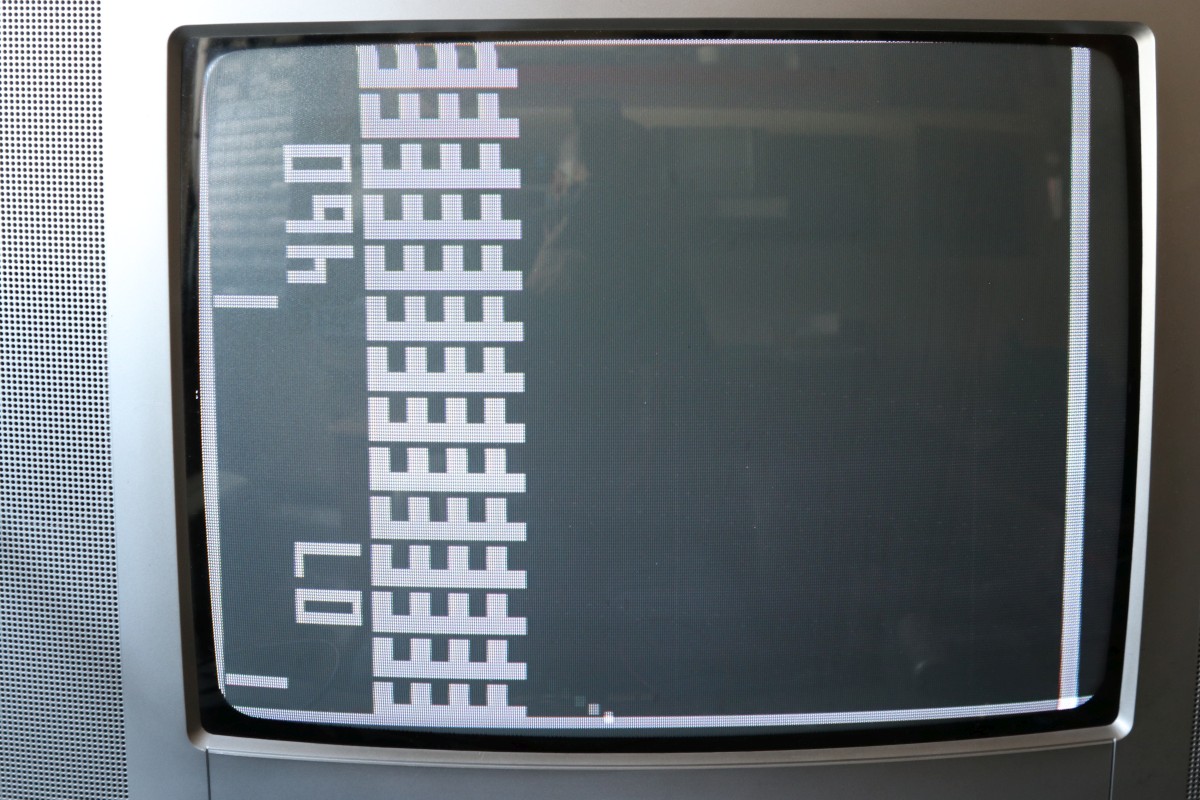

Bei jedem Start irgendwie anders...

Atari Breakout

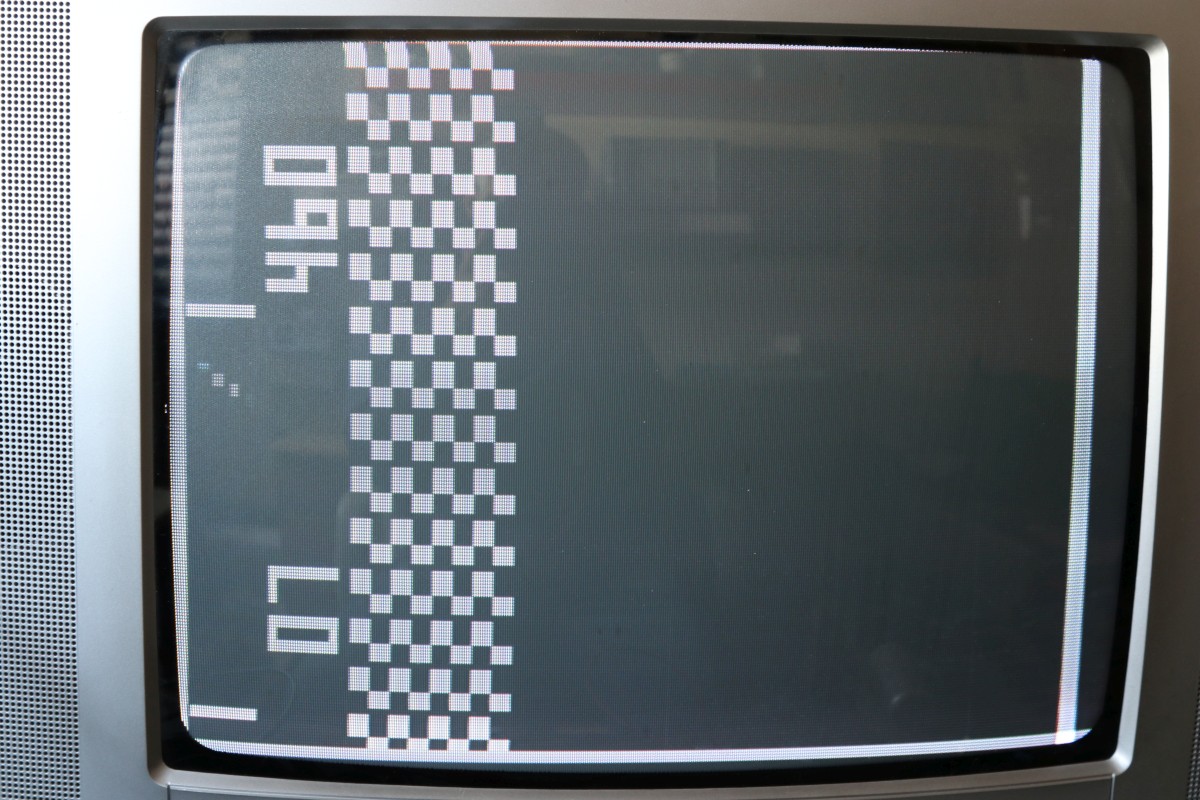

Manchmal ist sogar der Ball im richtigen Feld...

Atari Breakout

Der Ausgang des Spielfeldspeichers 82S17 ist teilweise floatend und erzeugt lustige Effekte auf dem Schirm. Hier fehlt ein Pullup, der auf diversen Fotos im Netz nachgerüstet wurde. Aber so kann es nicht weitergehen. ich baue die Zusatzplatine ab.

Atari Breakout

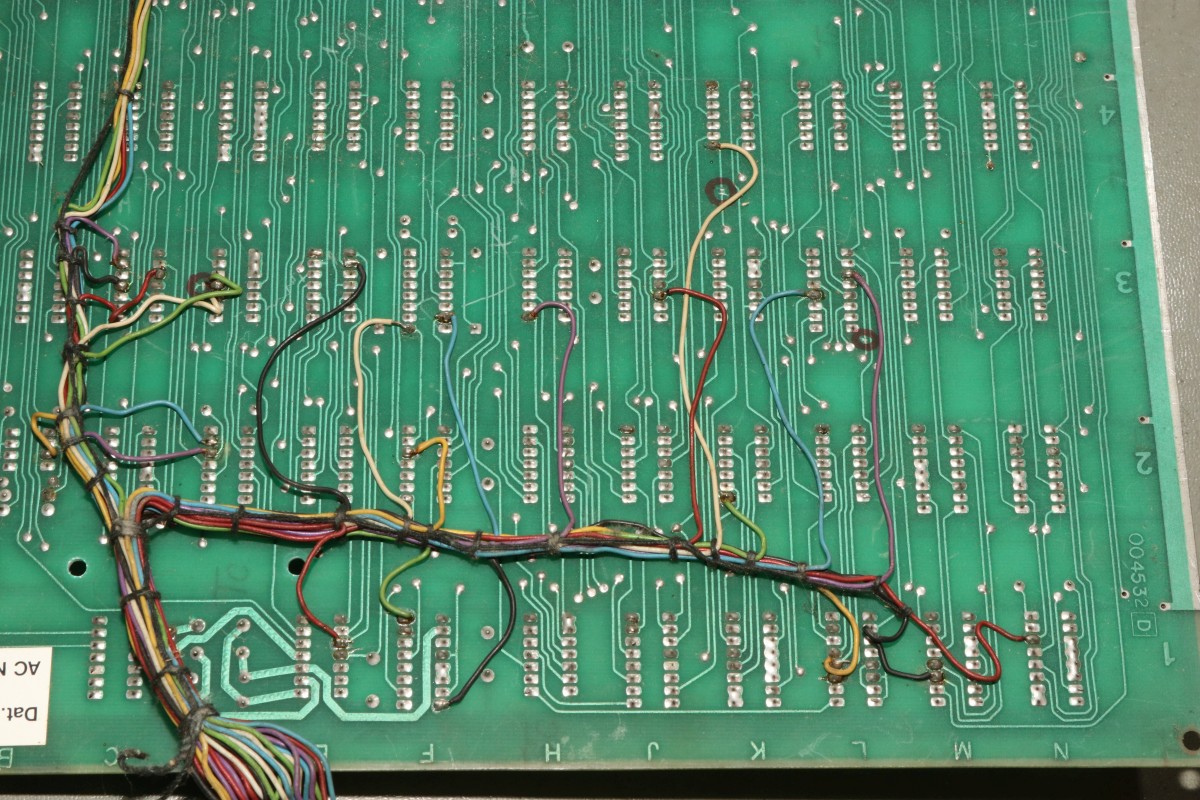

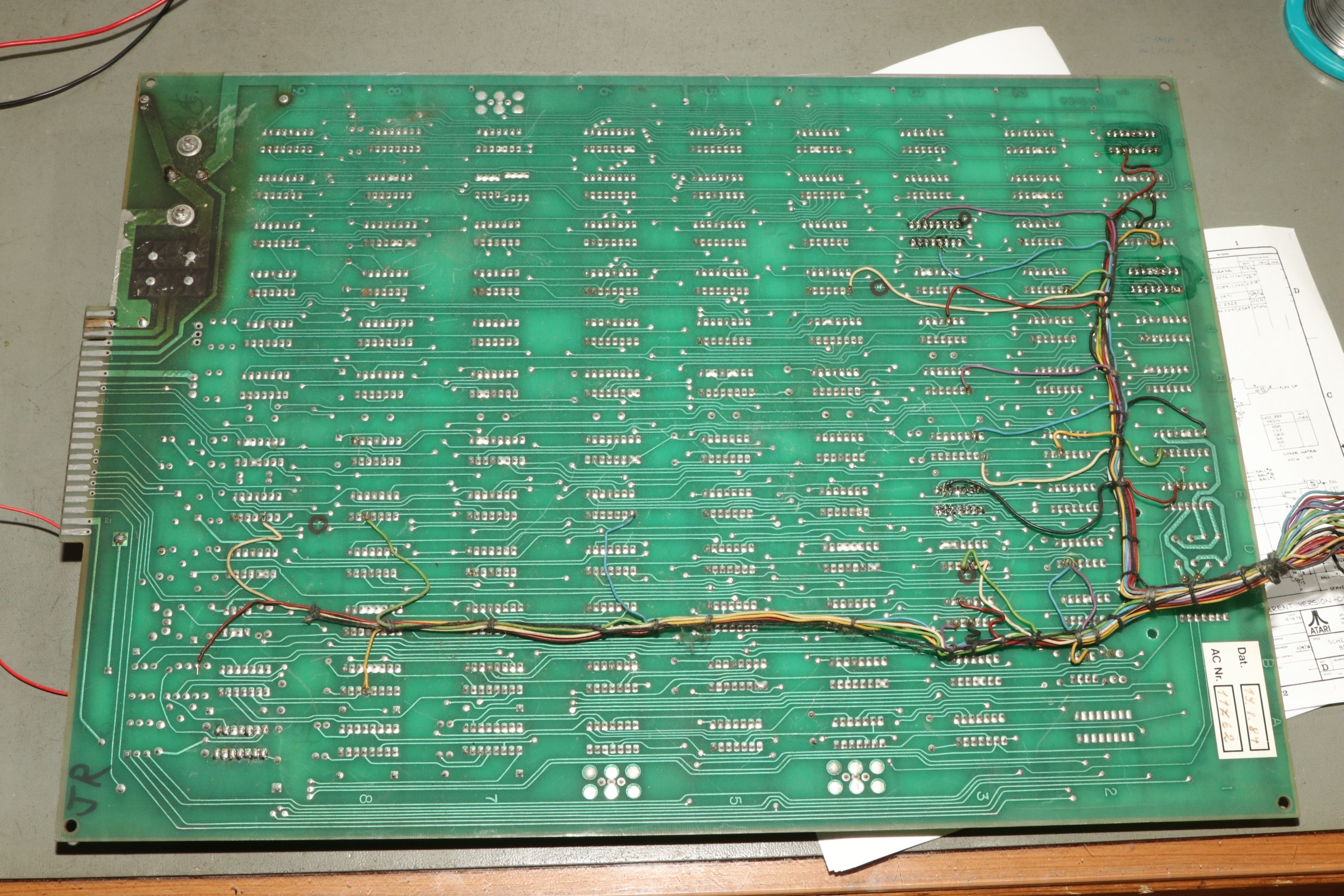

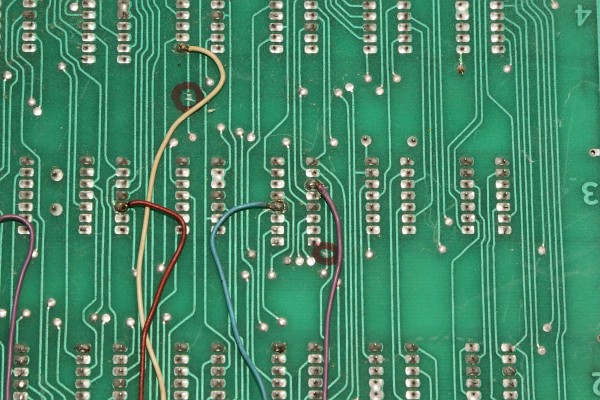

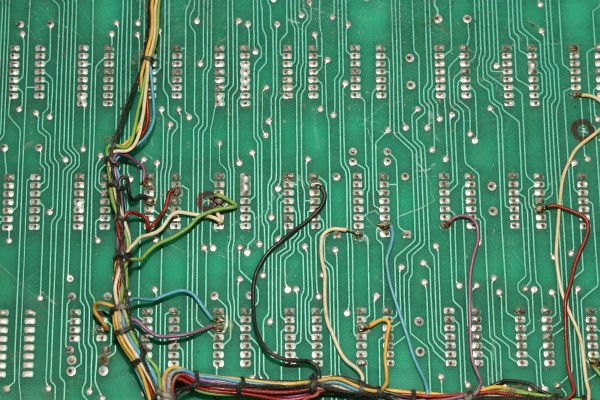

Schade, war sehr sorgfältig verdrahtet...

Atari Breakout

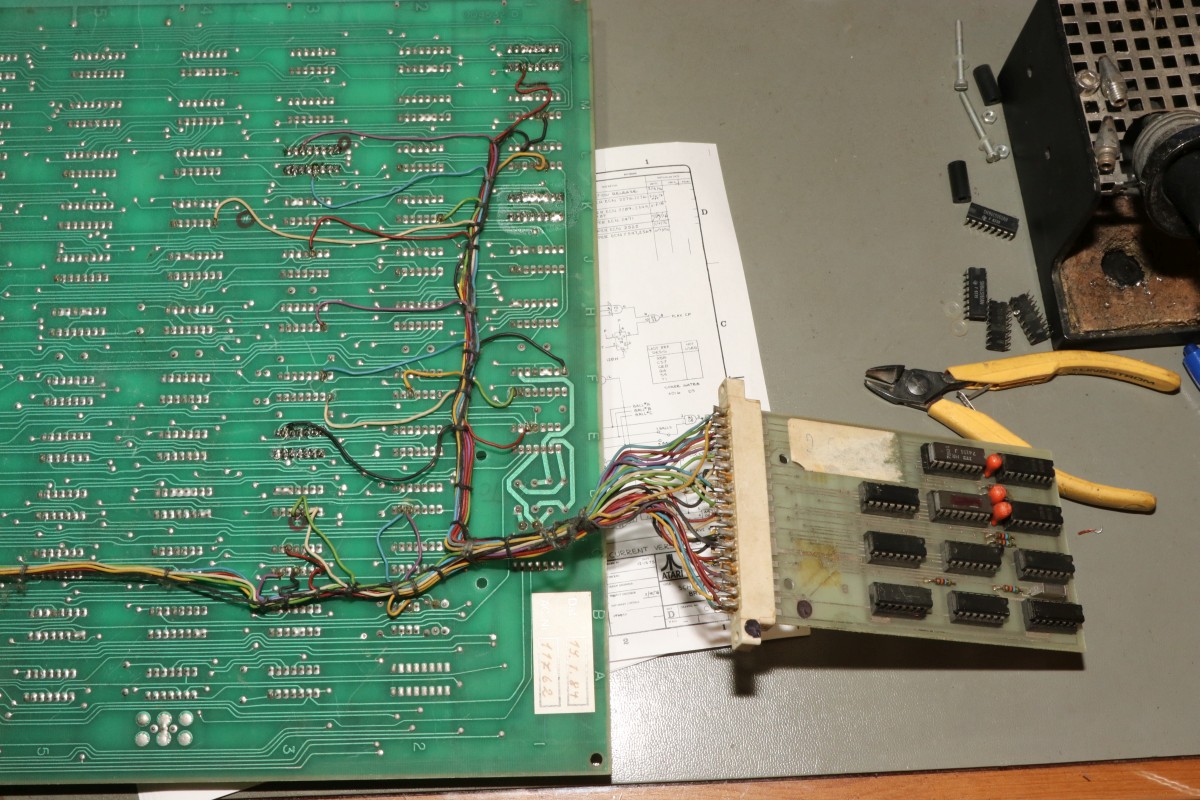

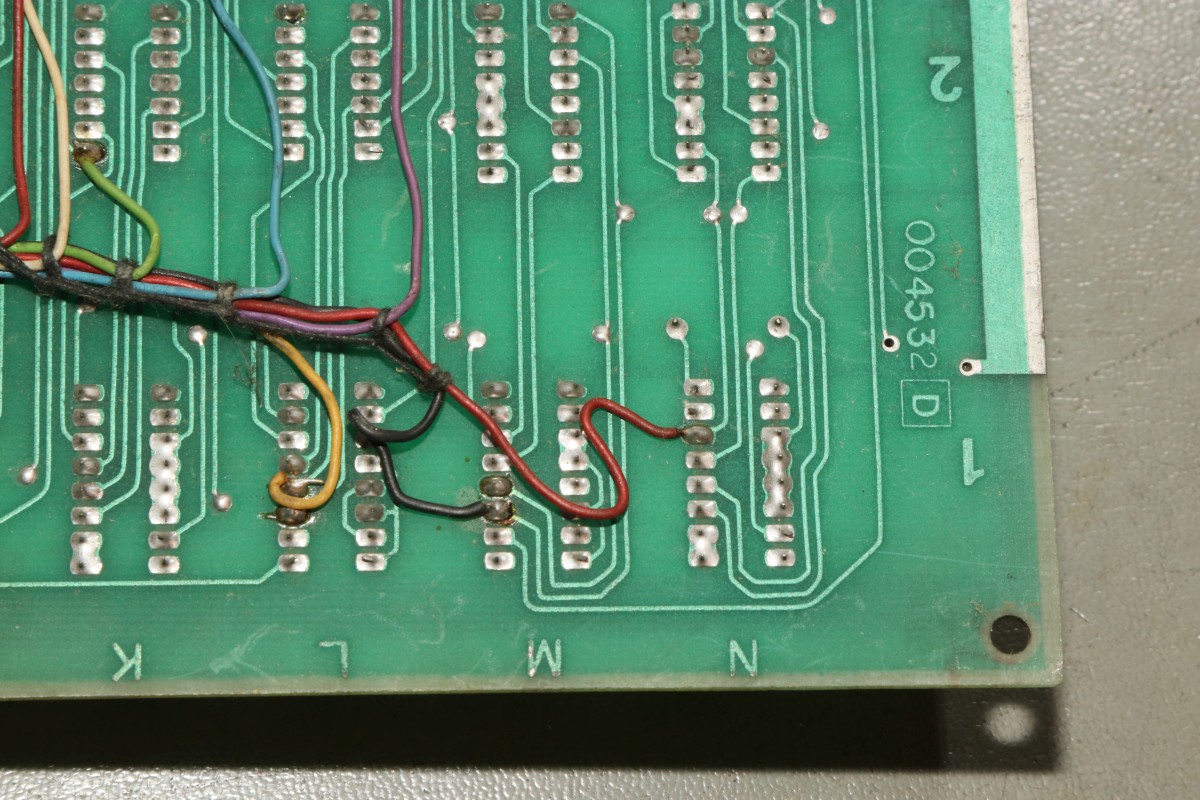

Immerhin sind alle Modifikationen genau markiert!

Atari Breakout

Atari Breakout

Atari Breakout

Atari Breakout

Nach getaner Arbeit werde ich mal sehen, was im Originalzustand funktioniert...
