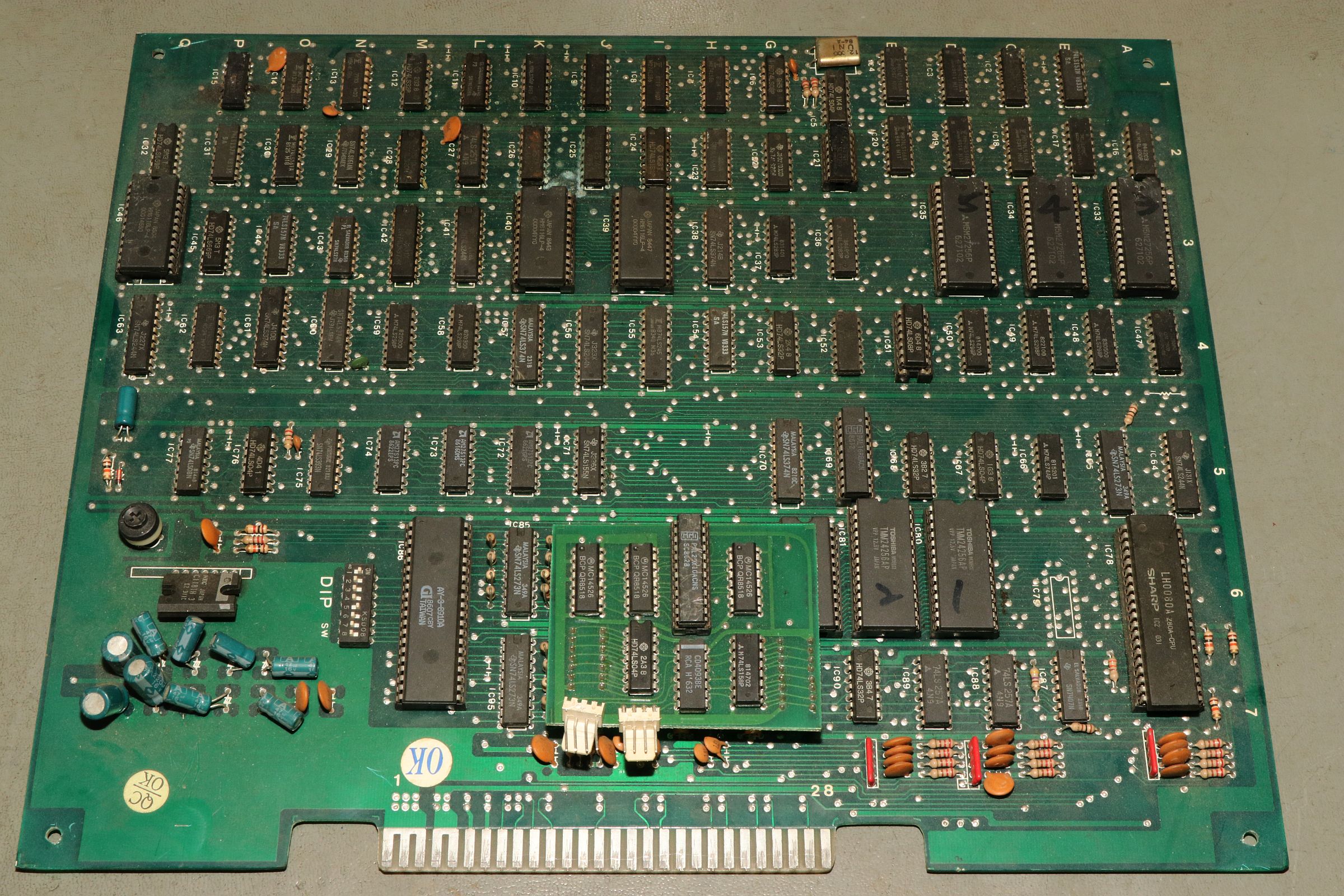

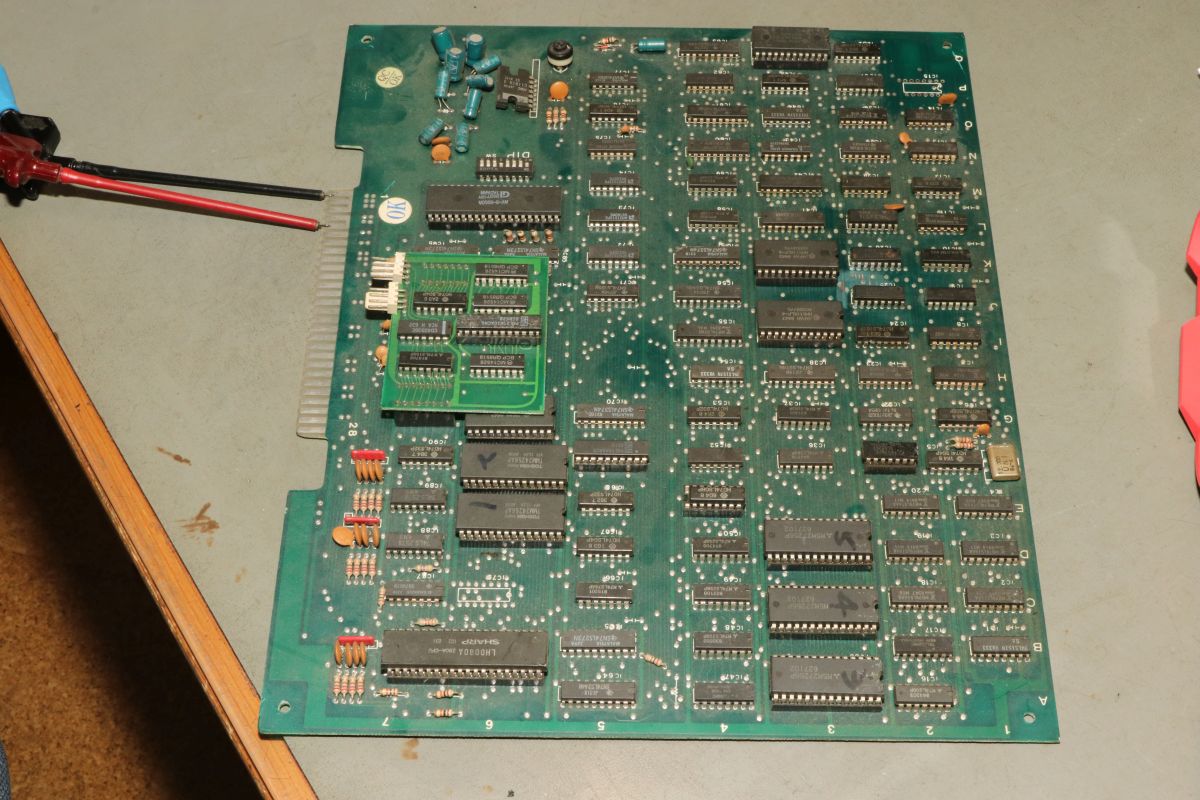

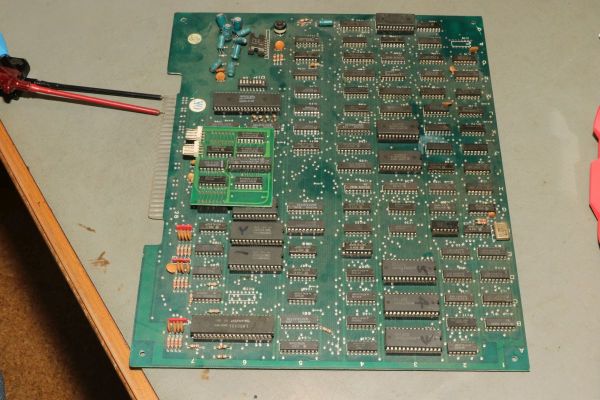

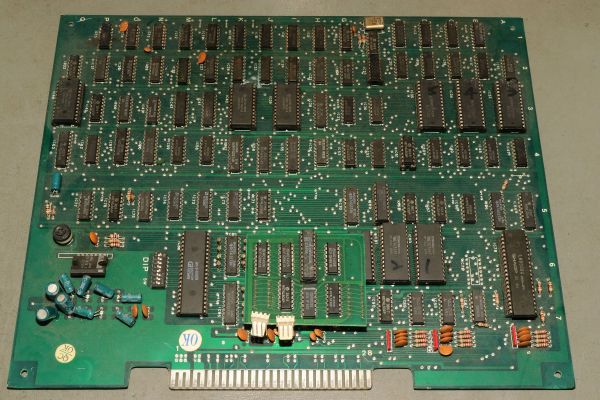

{Arkanoid Bootleg 2} Heute mal ein Arkanoid-Bootleg der anderen Art: mit Spinner-Adapter und ohne zusätzliche Power-Leiste. Die Platine sieht etwas beklagenswert aus...

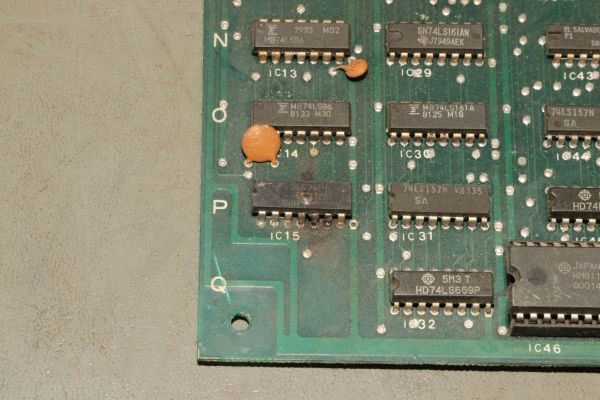

Dieser 74S74 hat ziemlich Streß gehabt. Wie schafft man sowas? Vielleicht die 28-polige Platine an JAMMA angeschlossen, obwohl das garnicht JAMMA ist?

Wenn da mal nicht noch mehr kaputt ist... Dieser Sockel hier irritiert. Muss aber so, es war wohl kein kürzerer Sockel zur Hand und die überzähligen Pins sind nicht verlötet.

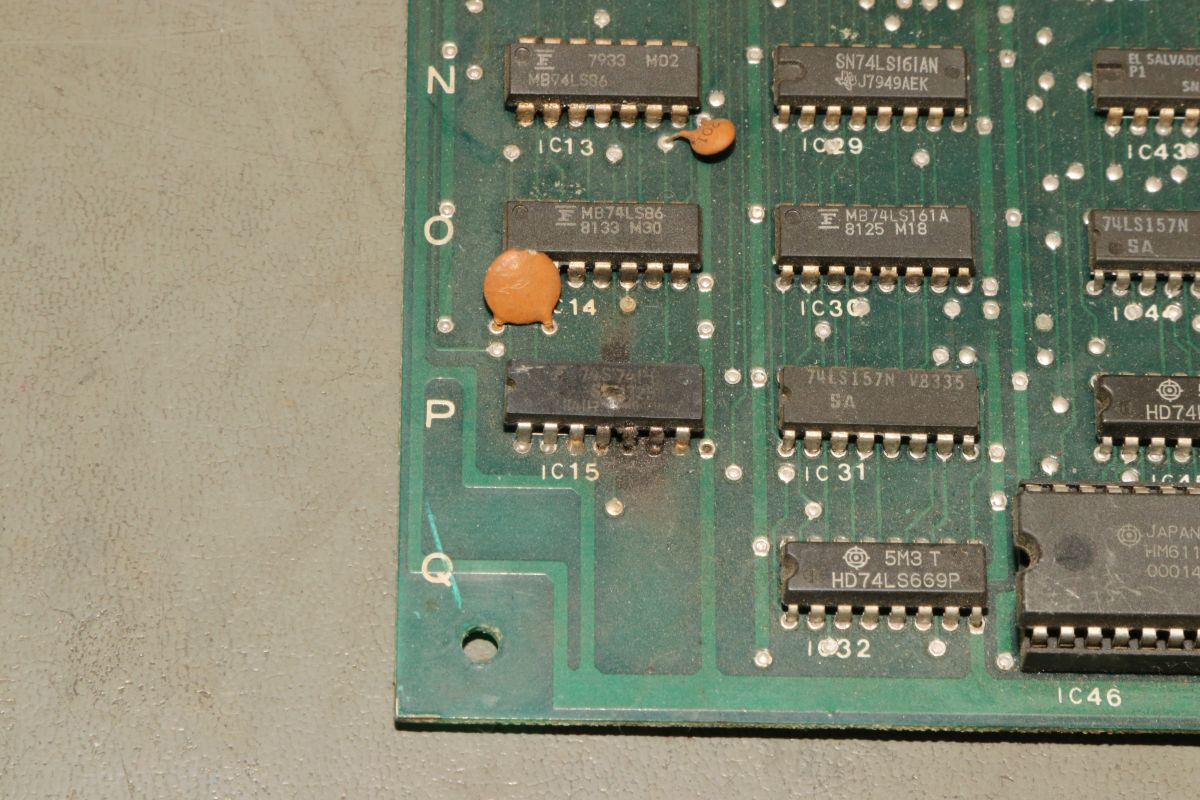

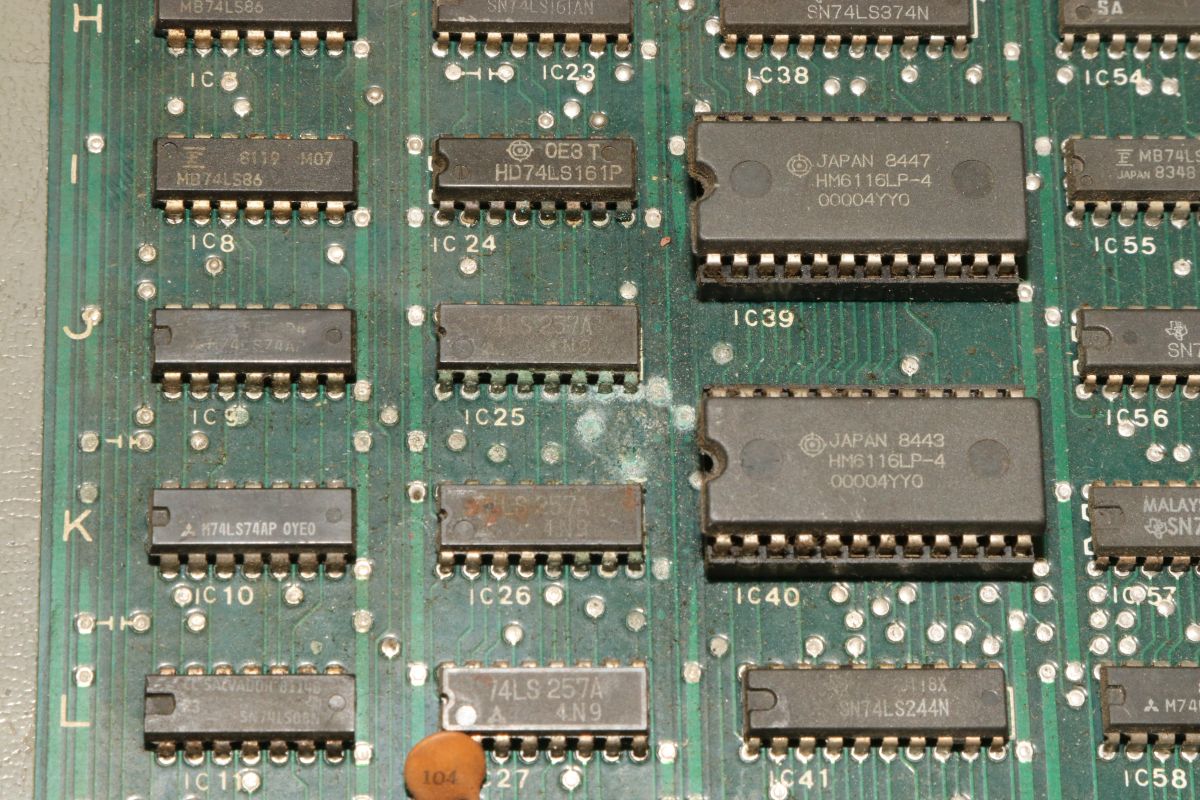

Hier ist mal etwas ätzende Flüssigkeit auf die Platine getropft...

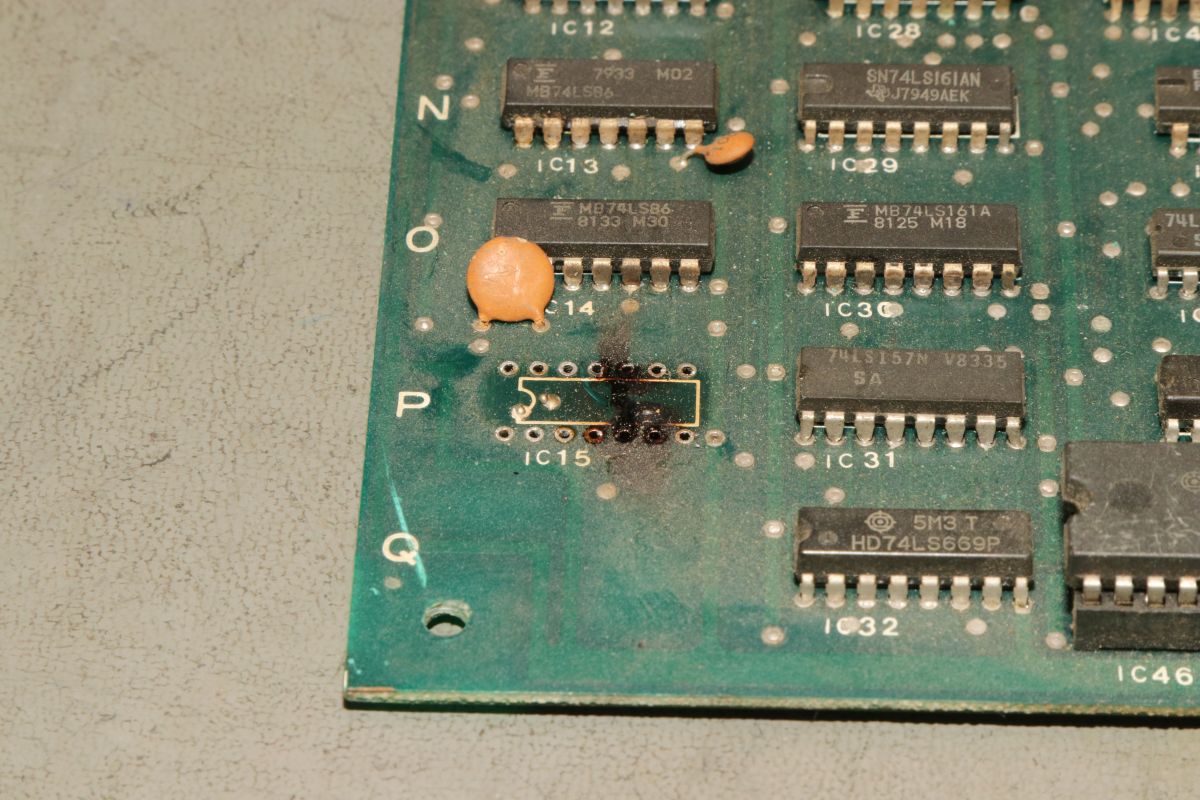

Na ja, ein Schritt nach dem anderen, wegwerfen kann man die Platine ja immer noch. Das Doppel-Flip-Flop fliegt raus. Der Kamerad ist sowohl oben als auch unten aufgeplatzt...

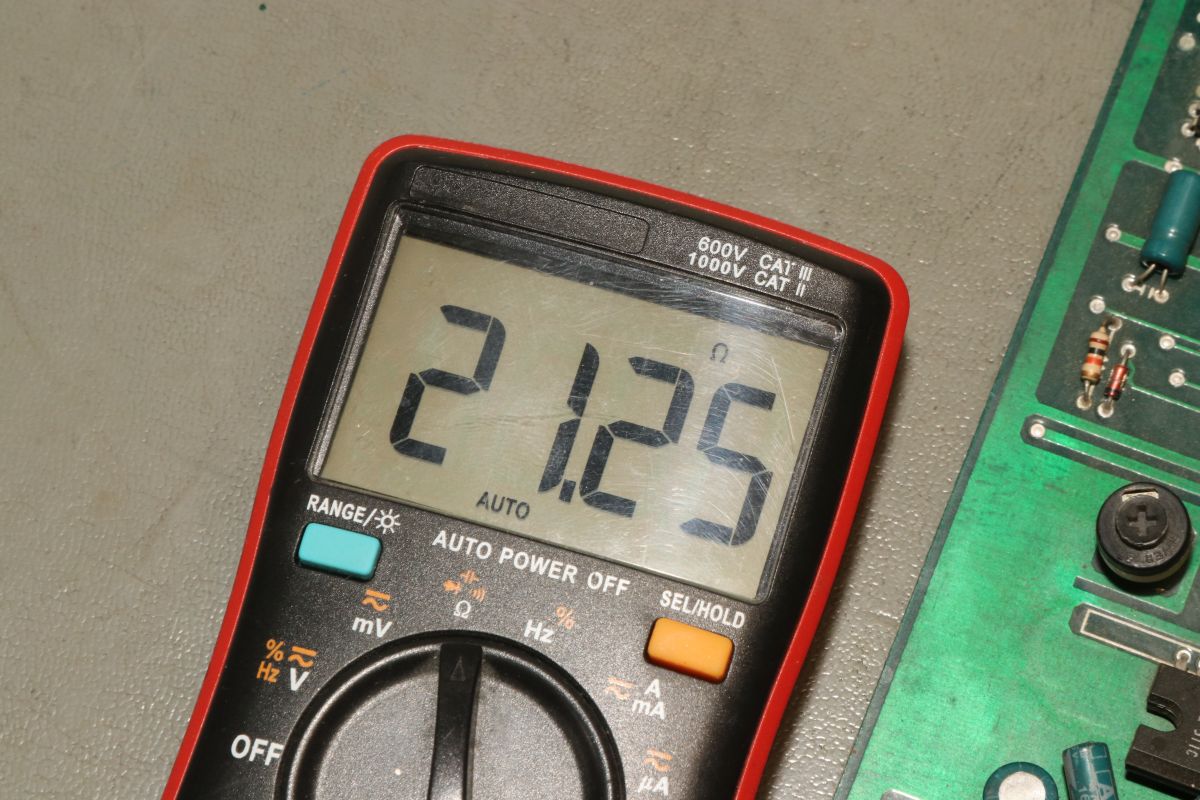

Danach prüfe ich aus Vorsicht mal den Innenwiderstand zwischen Plus 5V und Masse. Gut getan! Normalerweise sollte der gegen Unendlich gehen.

Wie finden man nun ein kurzschlüssiges Bauteil? Ganz klar: strombegrenztes Netzteil und Wärmebildkamera.

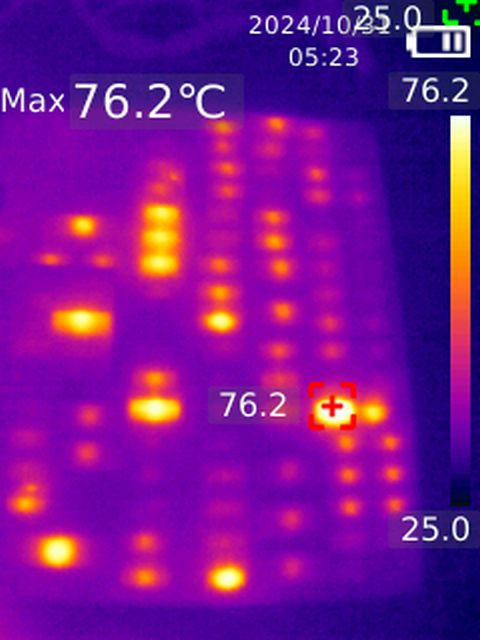

Da ist er - 76°C und steigend...

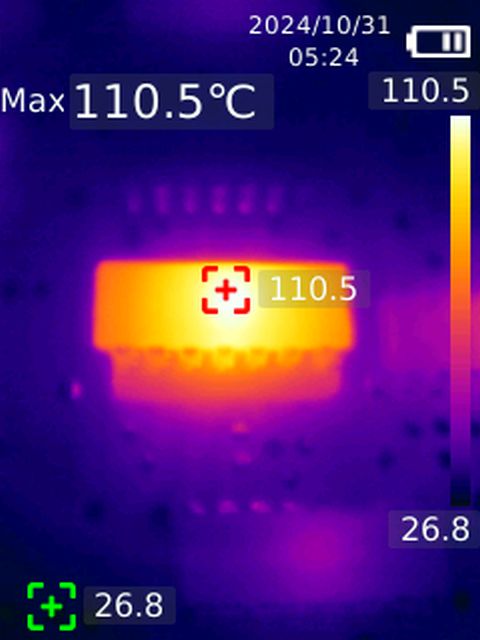

Bis ich das Makro aufgezogen habe, ist die Temperatur schon auf über 110°C gestiegen. dieses IC ist definitiv auch hin.

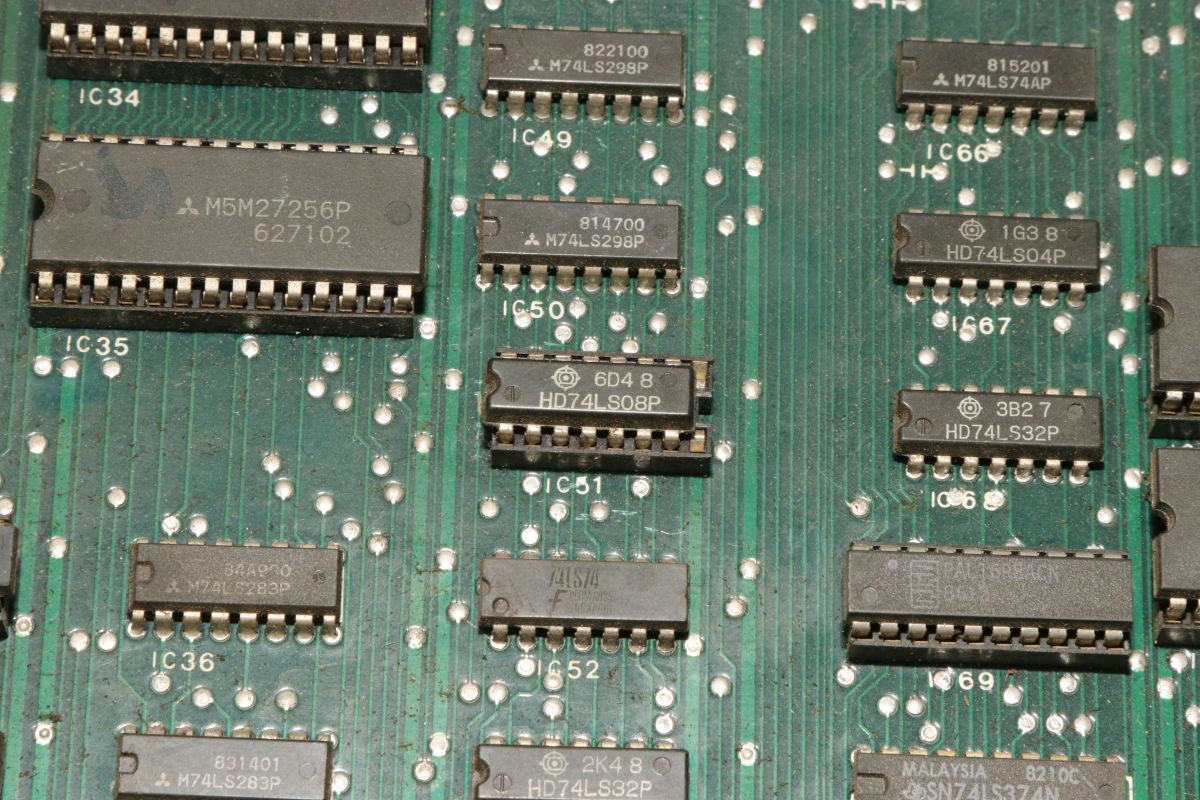

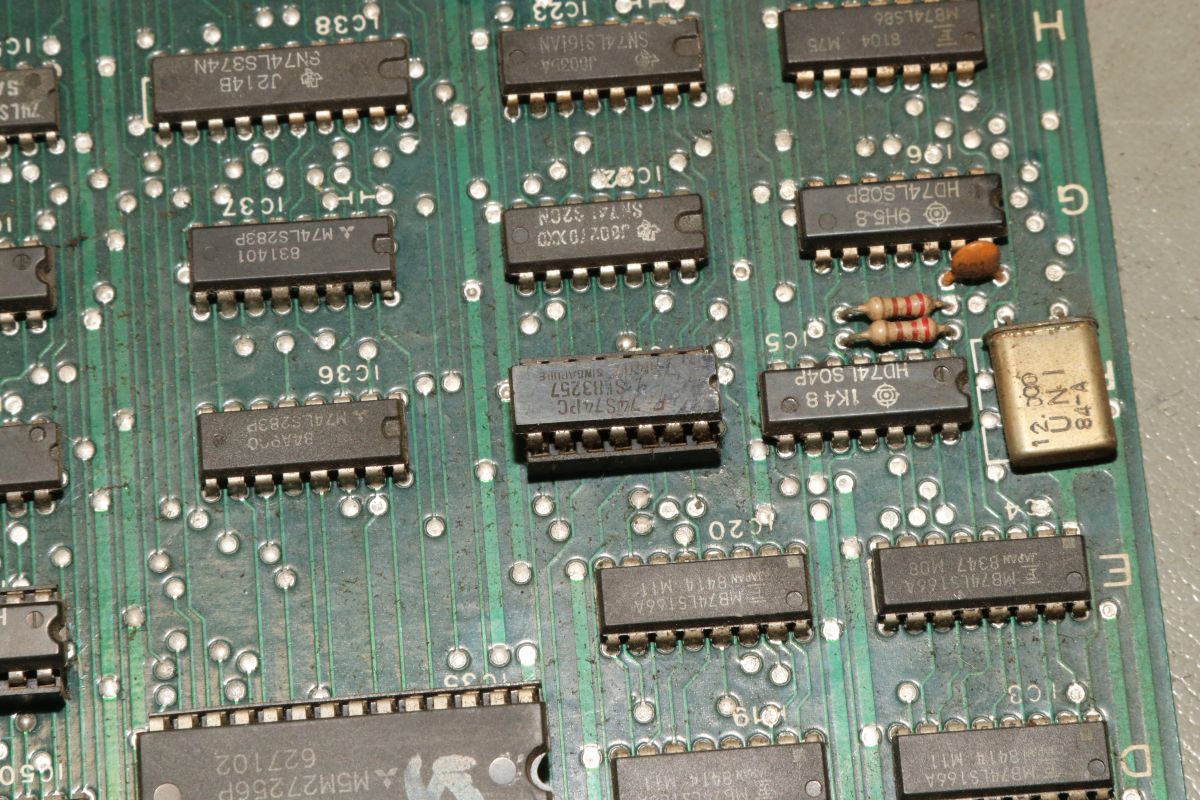

Schön: der war schon gesockelt - wieder ein 74S74. Ich ersetze ihn durch einen 74LS74 aus meiner Ersatzteilkiste. Der Strombedarf liegt jetzt bei ca. 1,6A - nichts wird wirklich heiß...

Wir haben ein einigermaßen stabiles Videosignal.

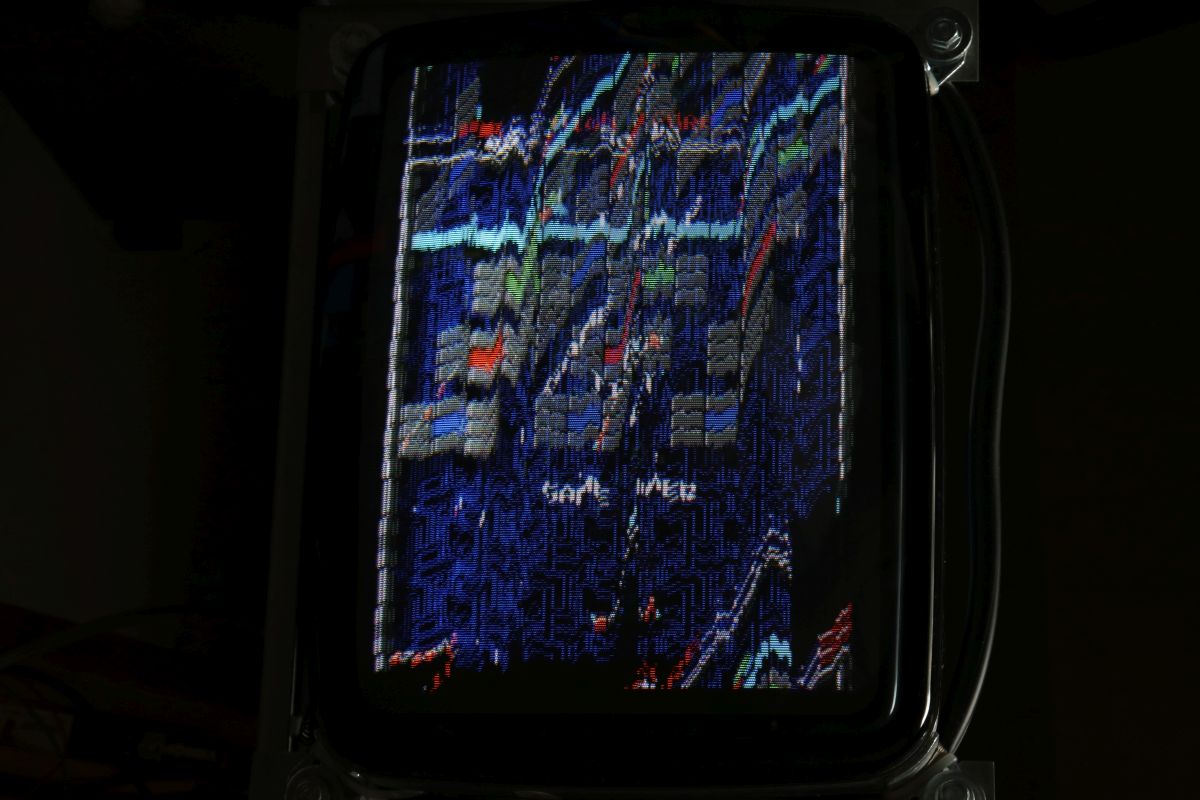

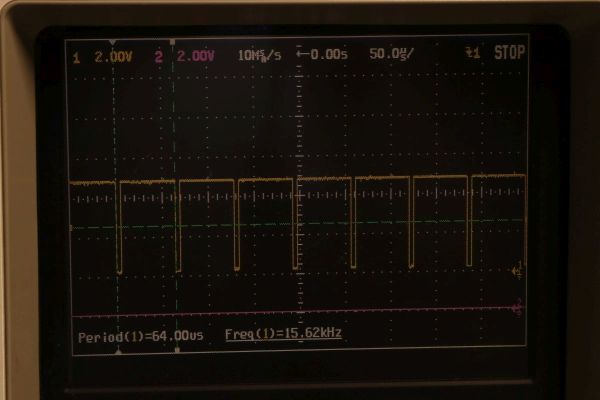

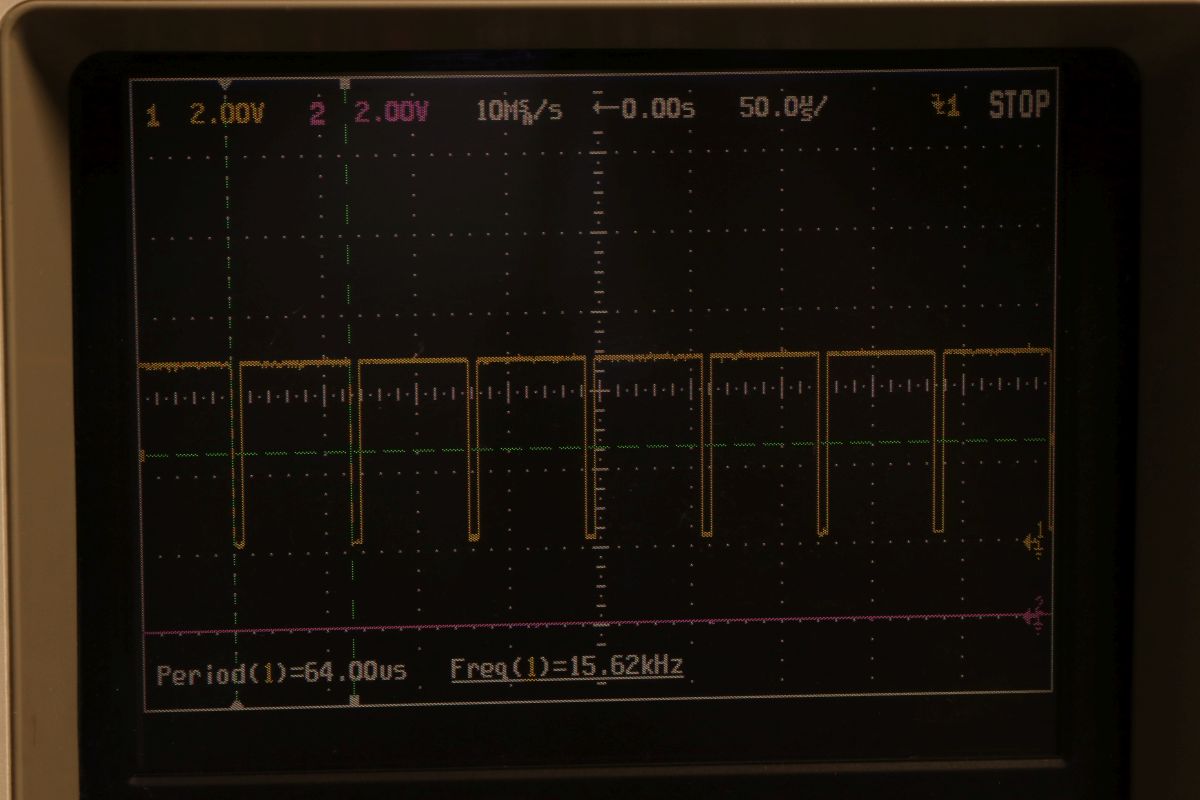

... und ein Sync mit extremem Jitter.

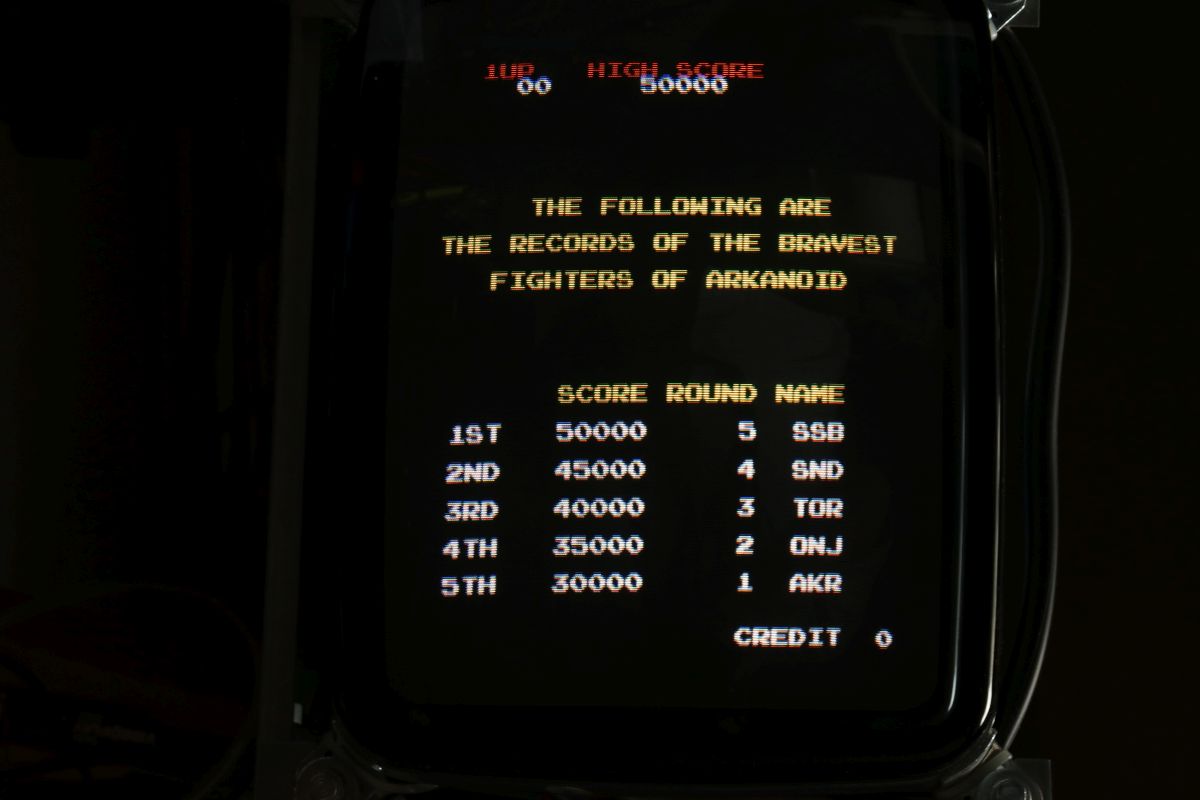

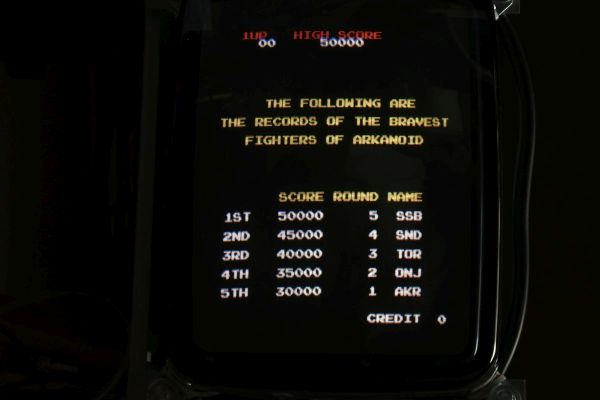

Aber hey - das Spiel läuft.

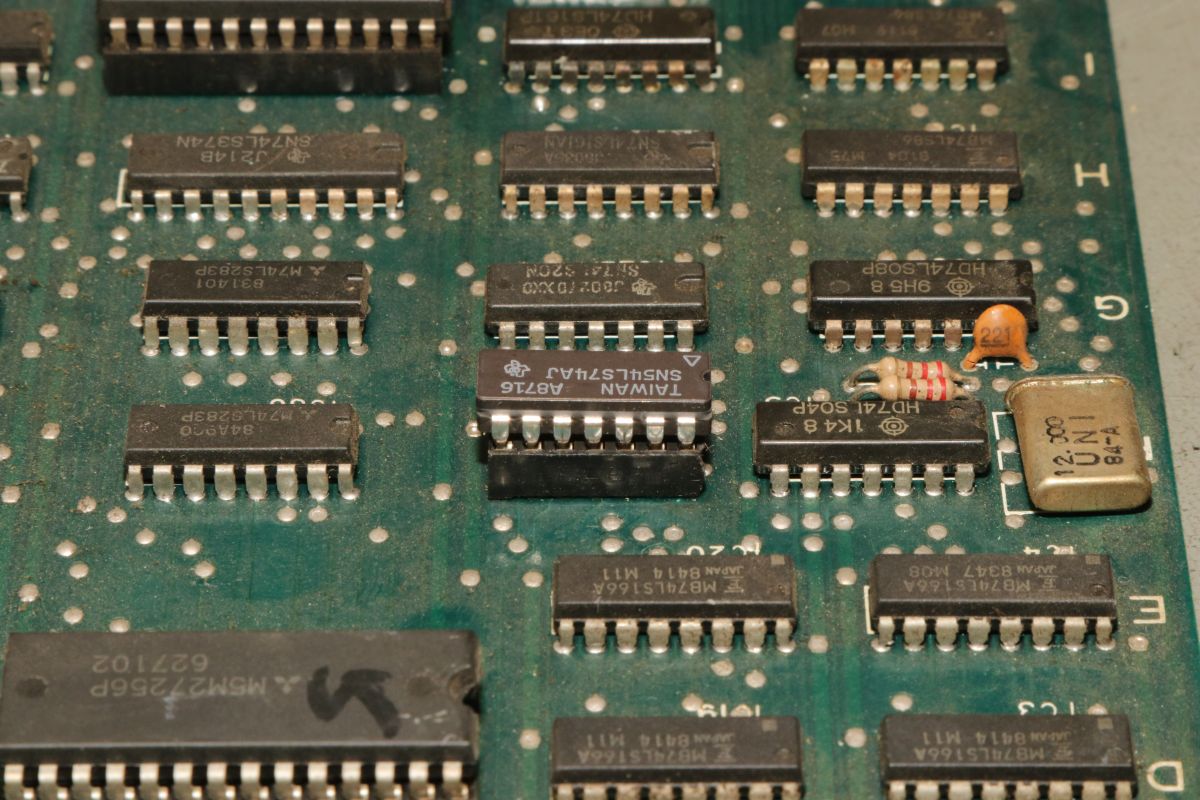

Toll: der 74LS74 aus meiner Kiste hatte auch einen Schuss. Die Industrial-Variante im schicken Keramikgehäuse läuft.

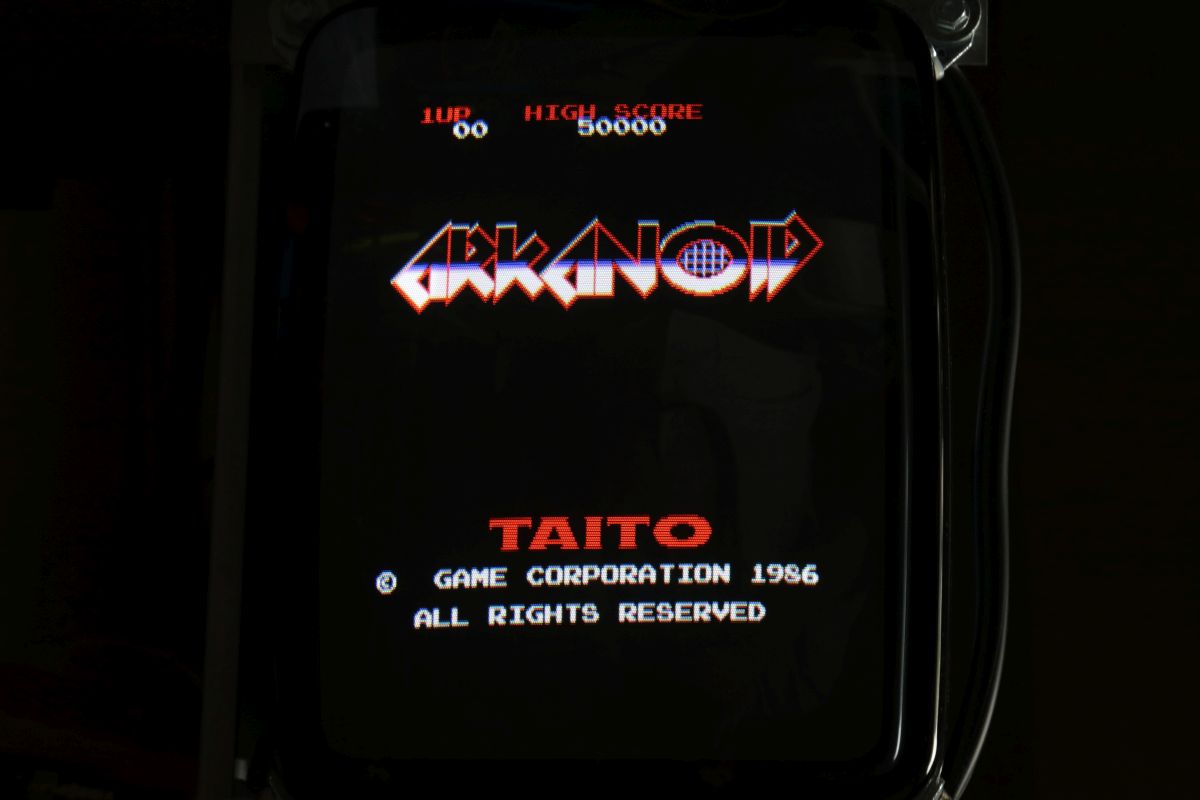

Das Bootleg sieht aus wie das Original...

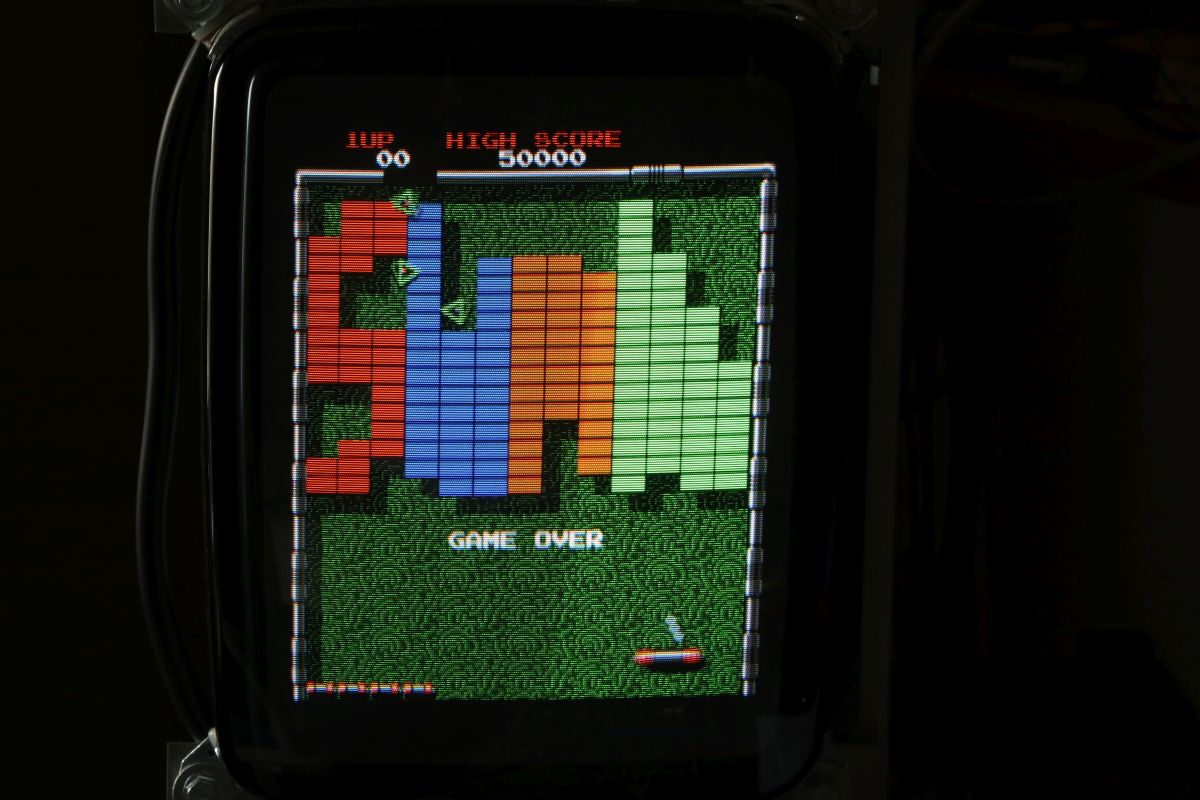

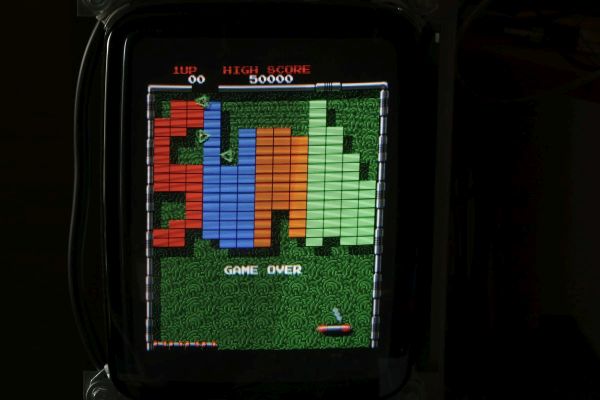

Der Level allerdings eher nicht...

Fazit: Ton und Spiel laufen einwandfrei. Manchmal sollte man Platinen nicht voreilig entsorgen!
