12.02.2026

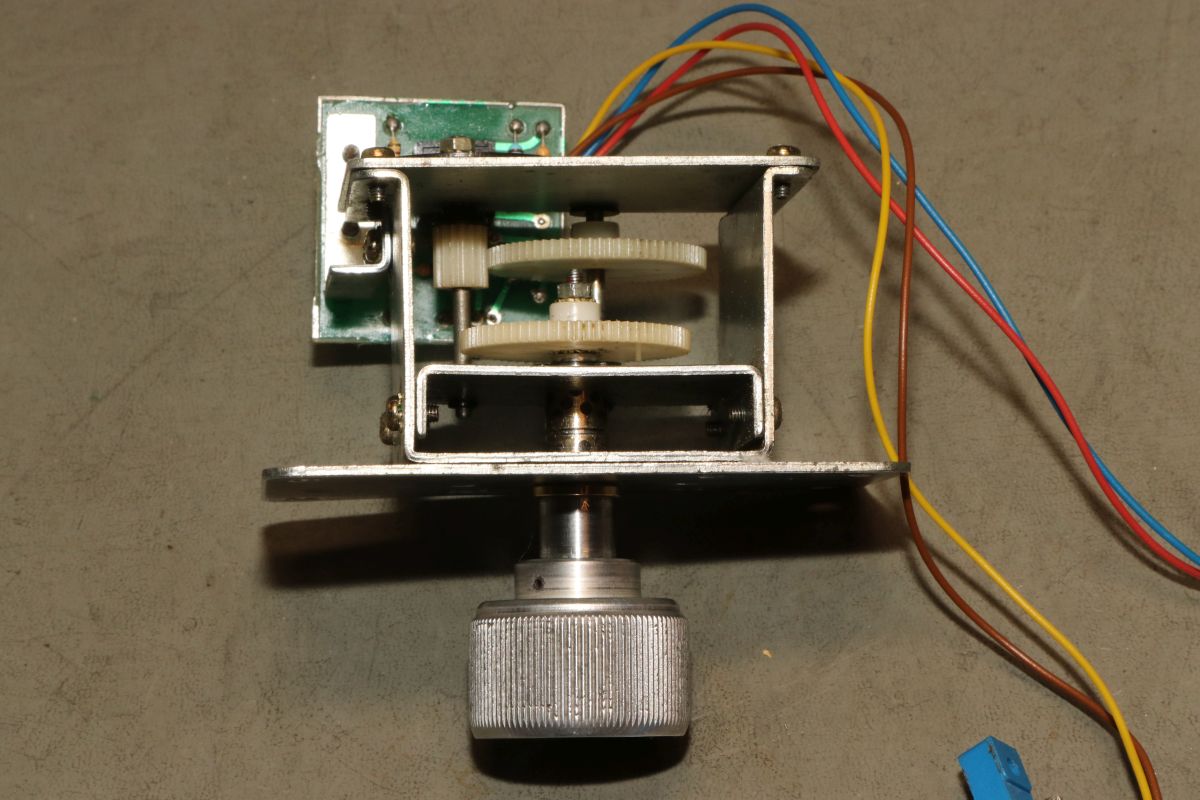

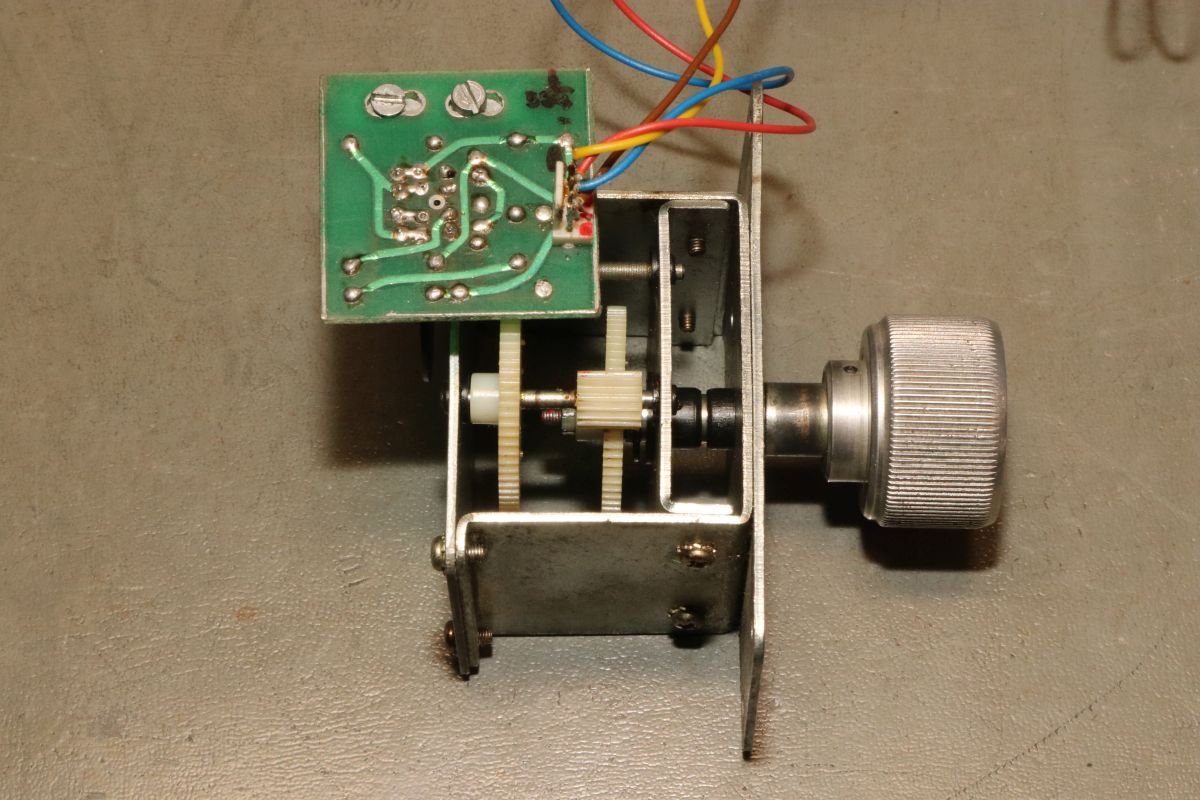

{Arkanoid Spinner} Arkanoid ist ein cooles Spiel, wenn man den passenden Drehregler, auch Spinner genannt, dazu besitzt. Ich habe einen in fragwürdigem Zustand. Er macht Geräusche, läuft nicht rund und schon gar nicht leichtgängig.

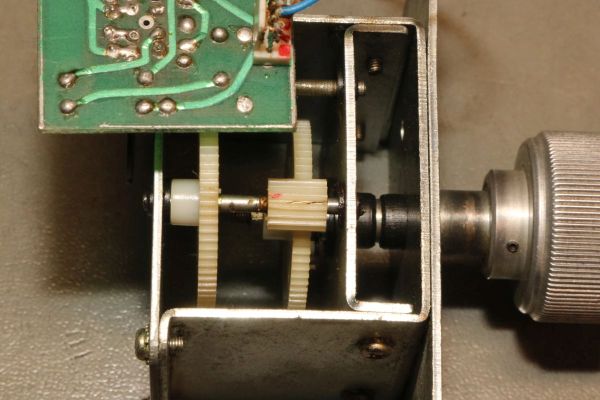

Der Riss im Zahnrad ist zumindest mal der Grund für unrunden Lauf, ausgeschlagene Lager sorgen für die restlichen Probleme.

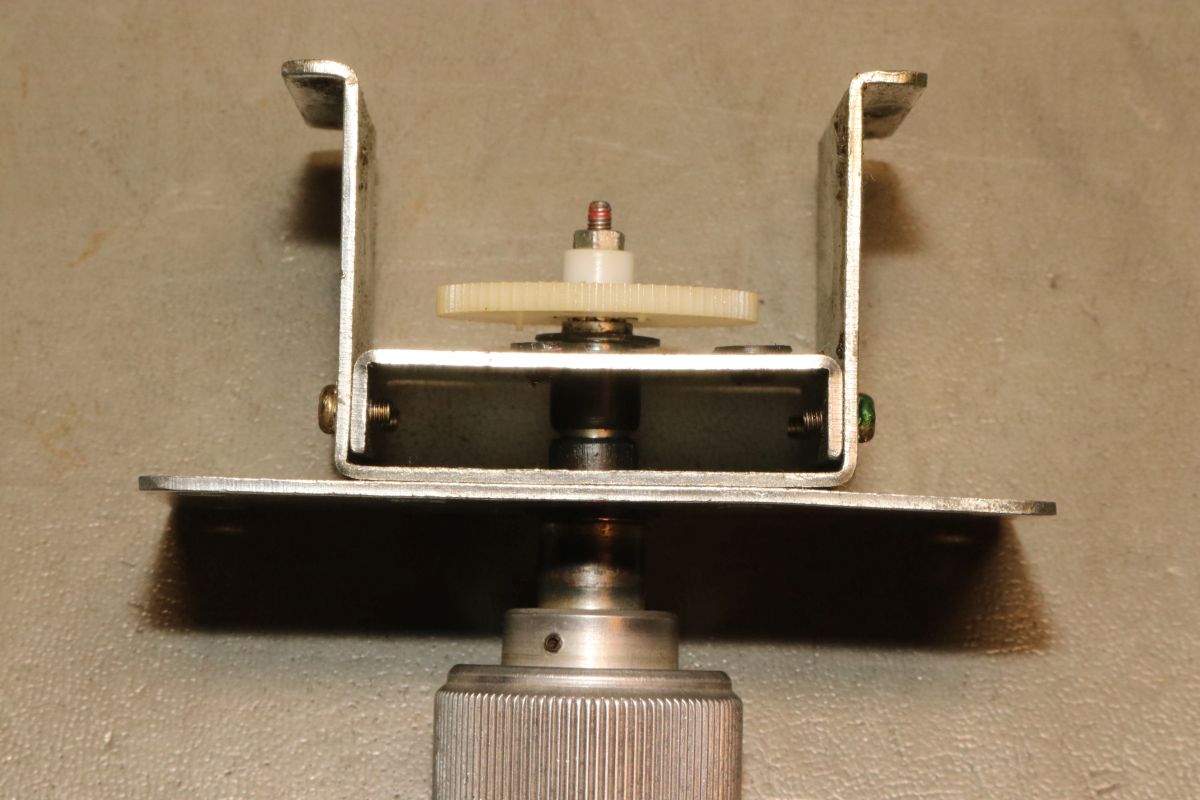

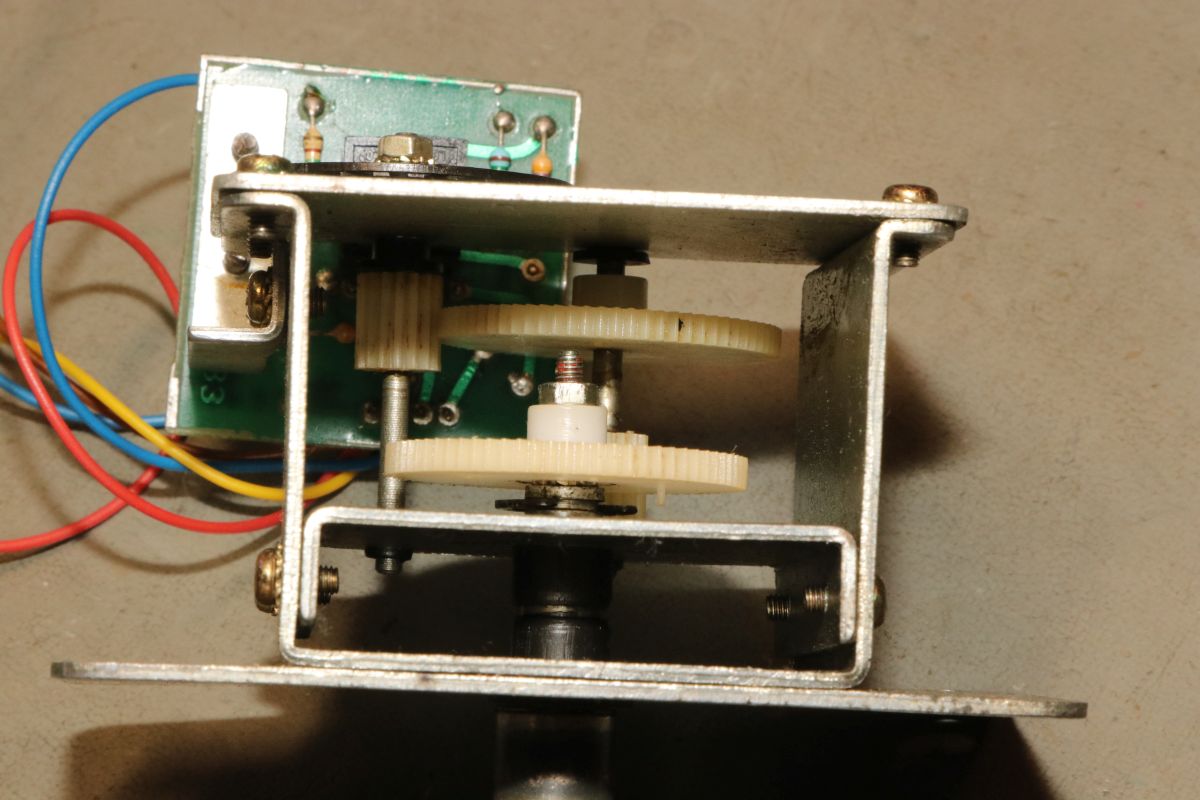

Alles wackelt, alles klappert.

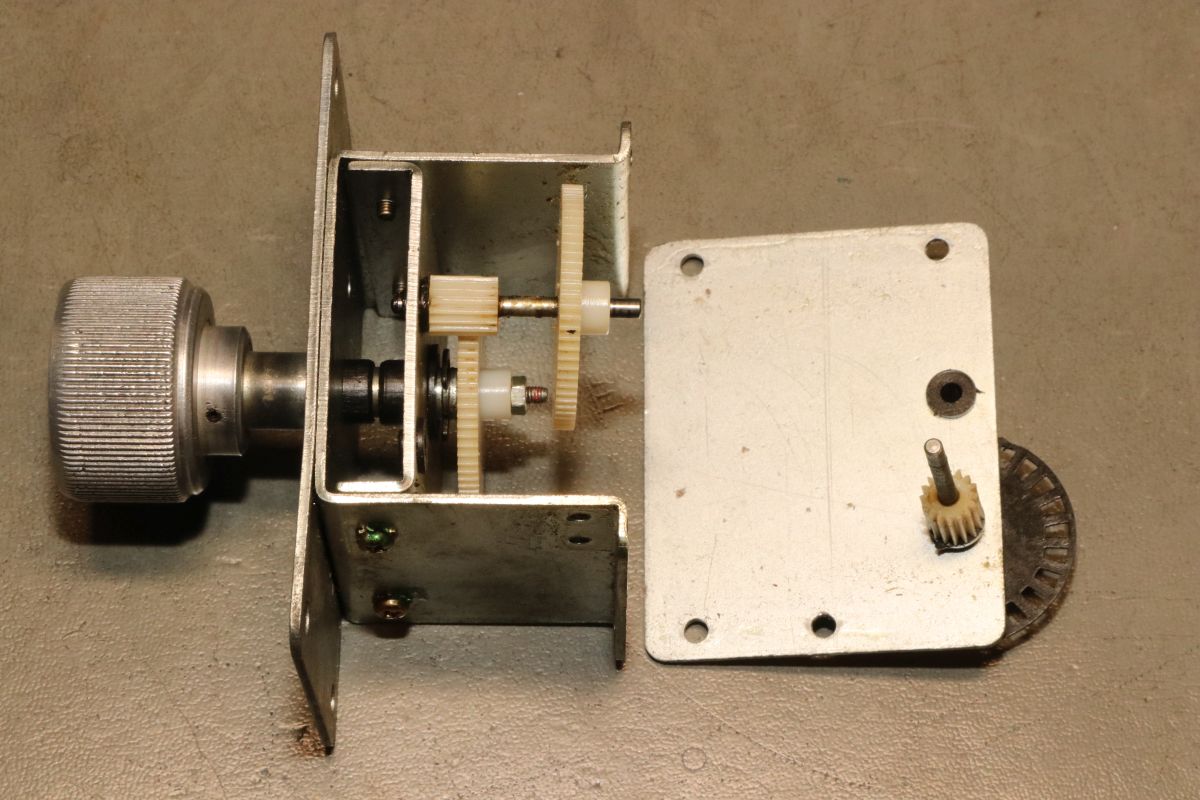

Immerhin lässt sich das Konstrukt ganz einfach zerlegen.

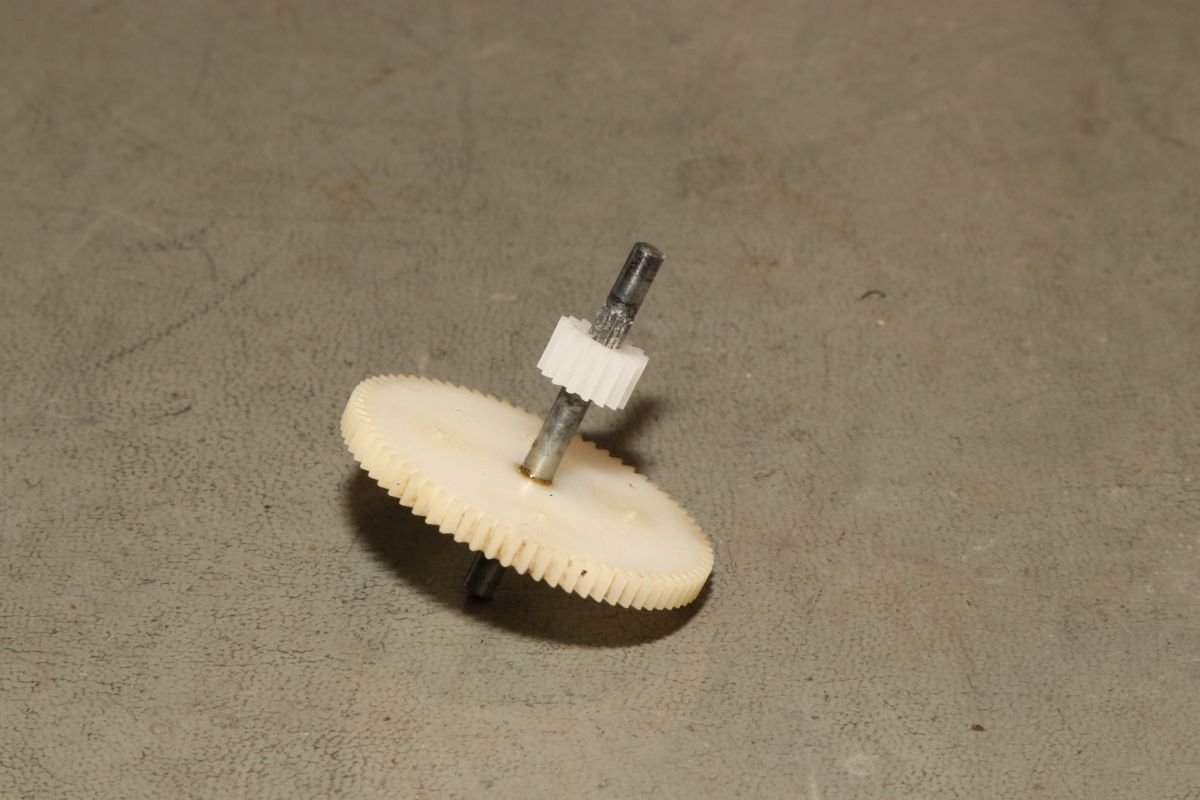

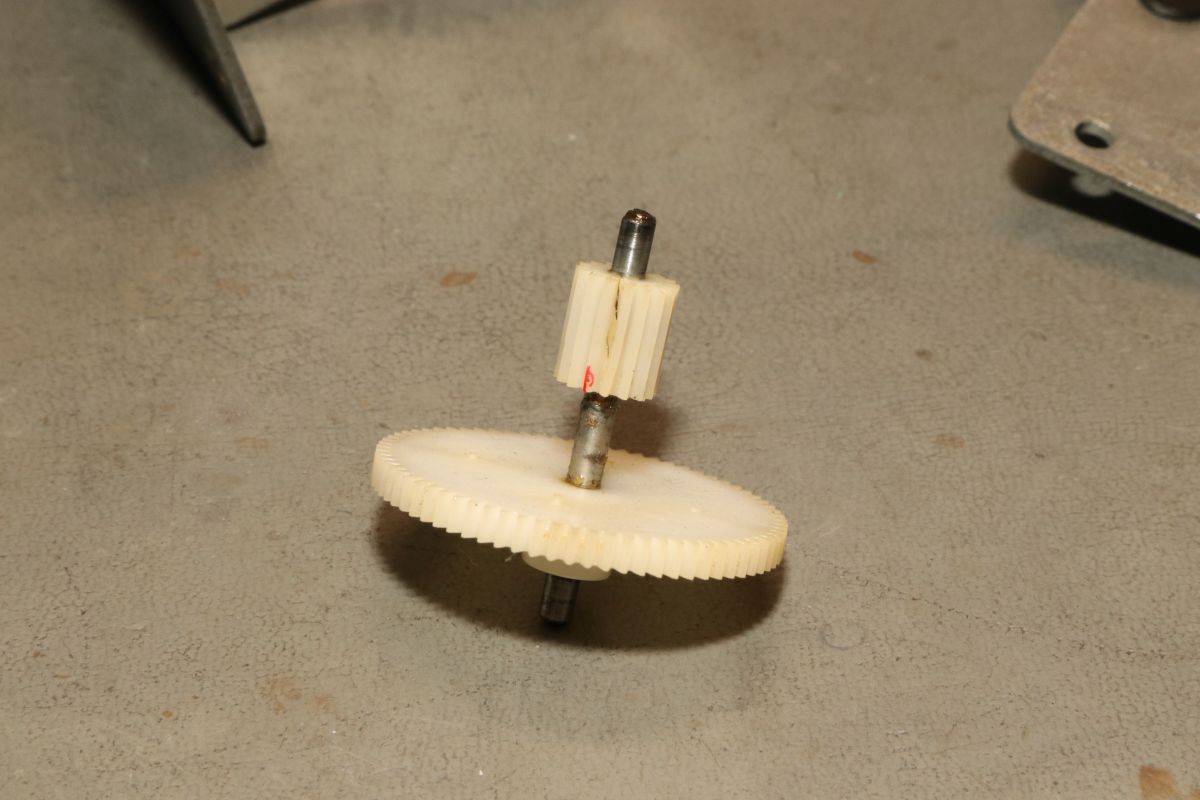

Das böse Zahnrad - aufgepresst und aufgeplatzt. Nach etwas Ausmessen kenne ich die Daten: Modul 0,5, 16 Zähne, Achsdurchmesser 3mm.

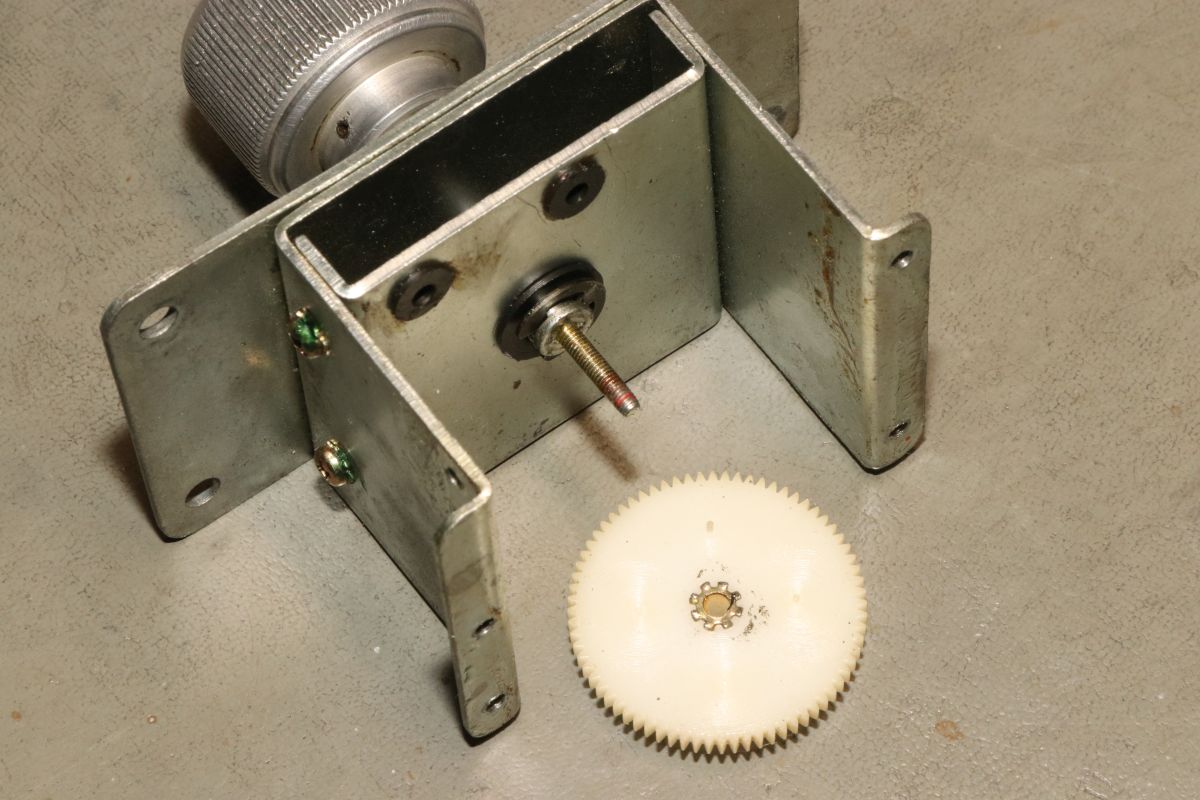

Wenn es mal gerissen ist, geht es ganz leicht runter.

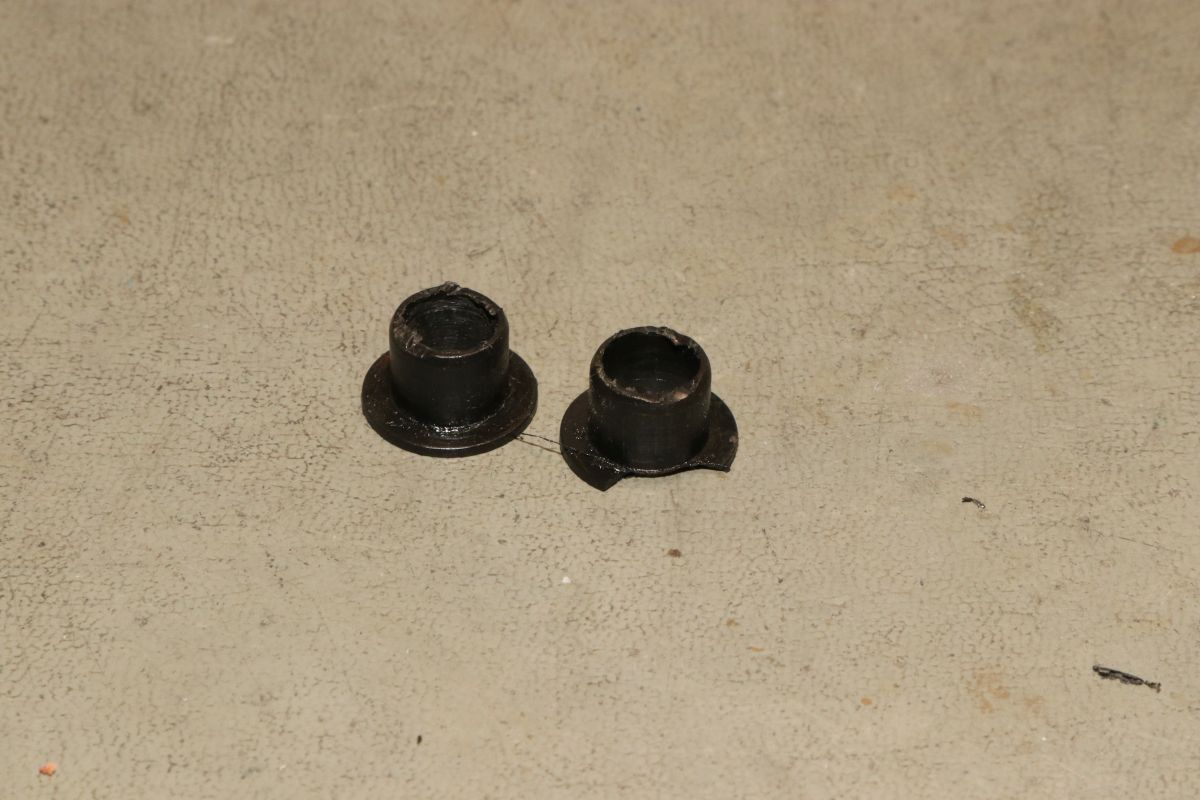

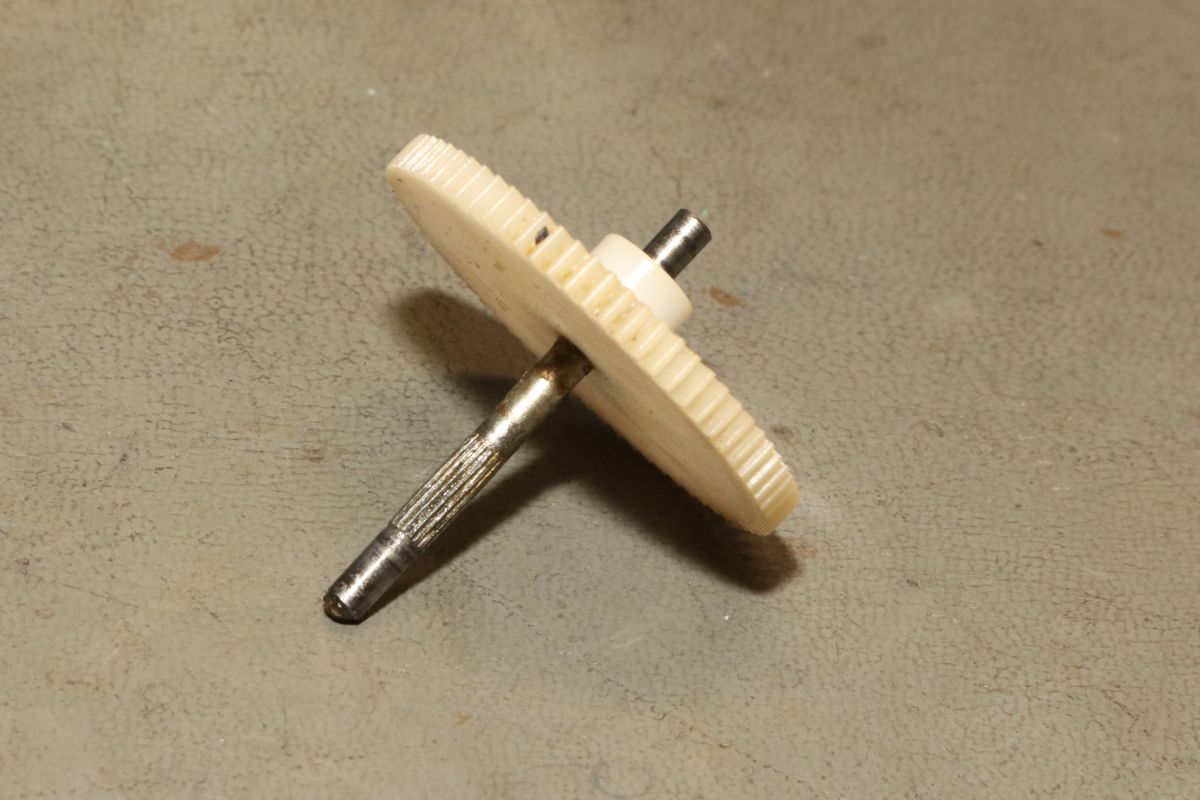

Die Hauptachse wird mit zwei Kunststoffbuchsen gelagert - innen 8mm, außen 10mm, mit Kragen.

Man kommt gut ran.

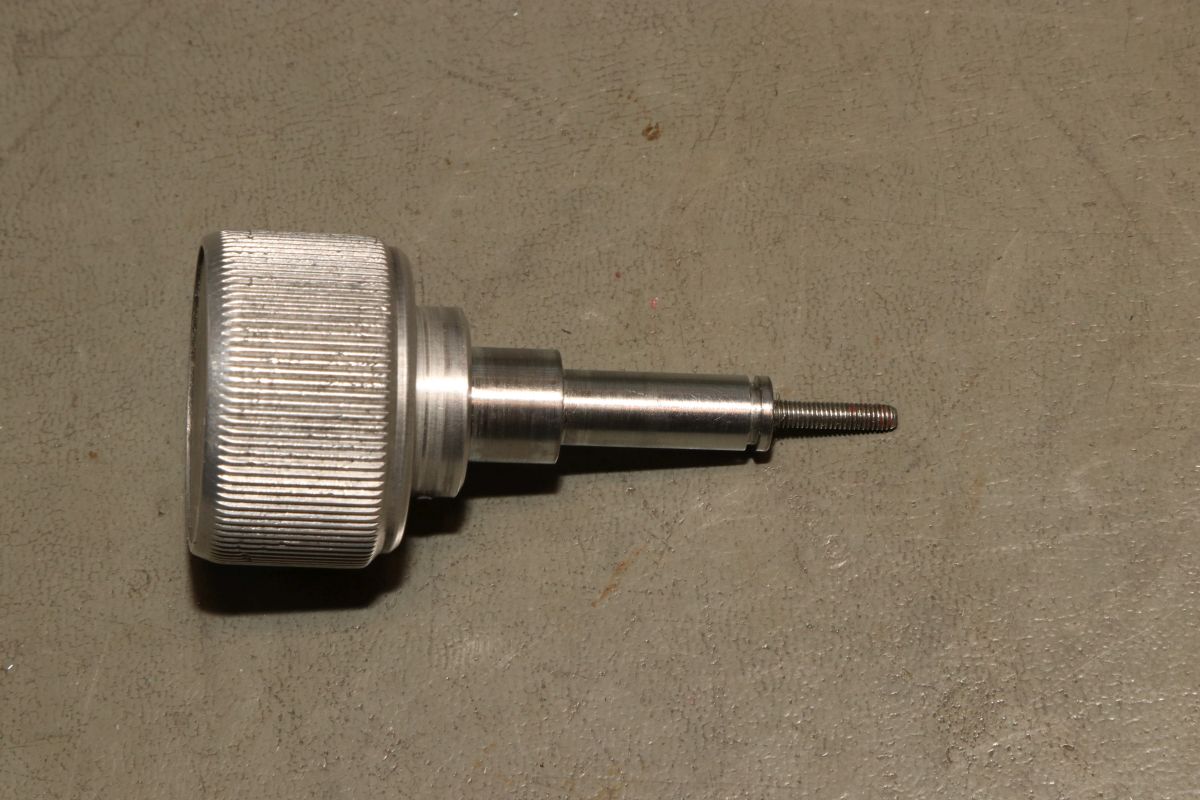

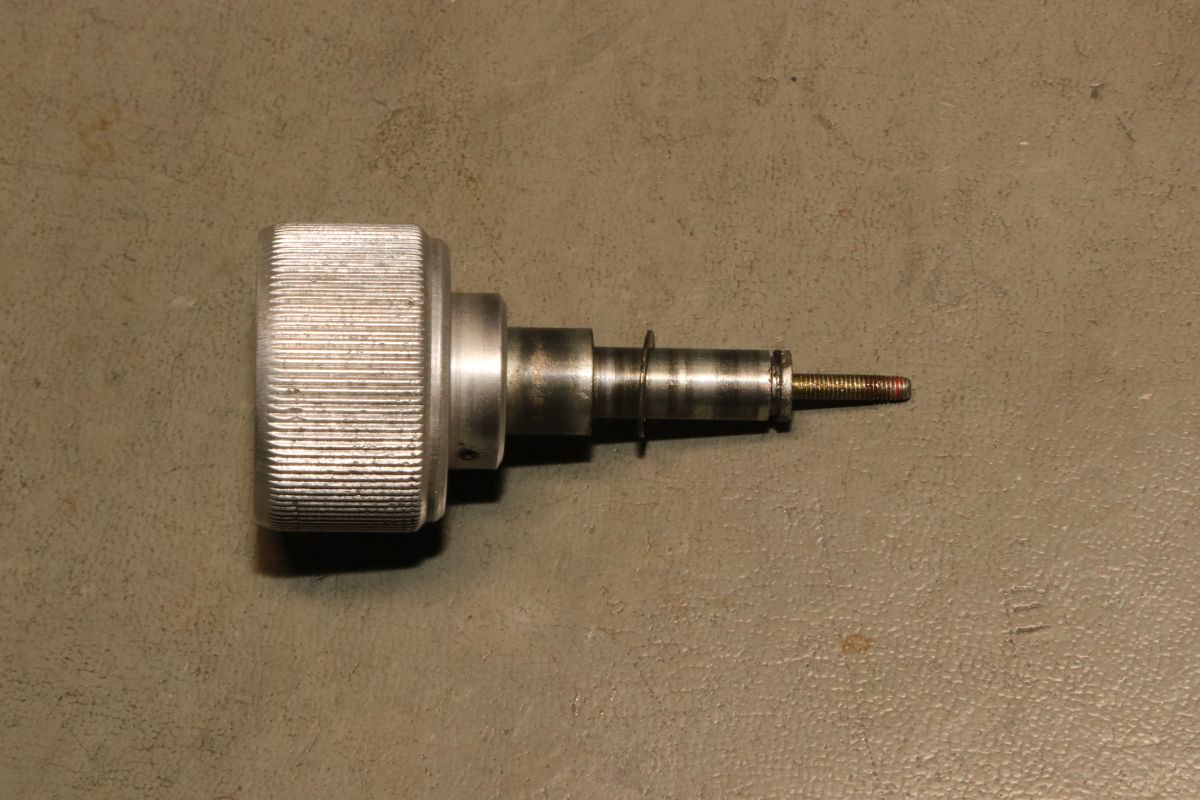

Das sollte man vielleicht mal polieren, da sind die Arkanoid Paddles viele tausend Kilometer gelaufen.

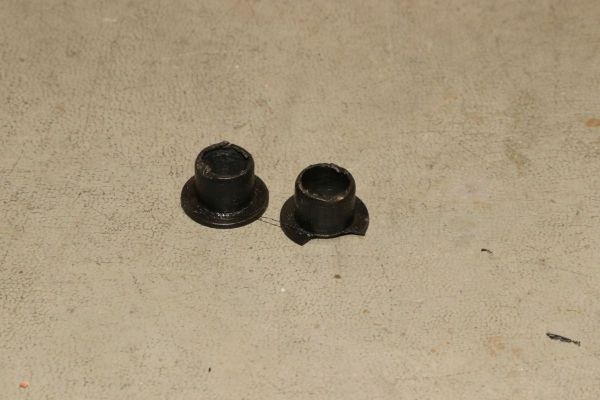

Die Lager haben die besten Zeiten hinter sich - mal sehen, was es für Ersatz gibt.

Und eine Grundreinigung ist sicher auch keine schlechte Idee.

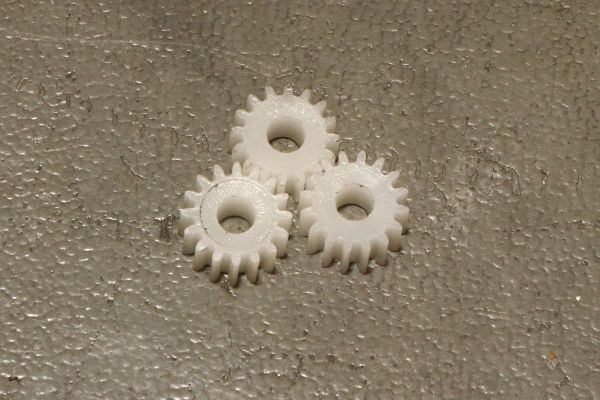

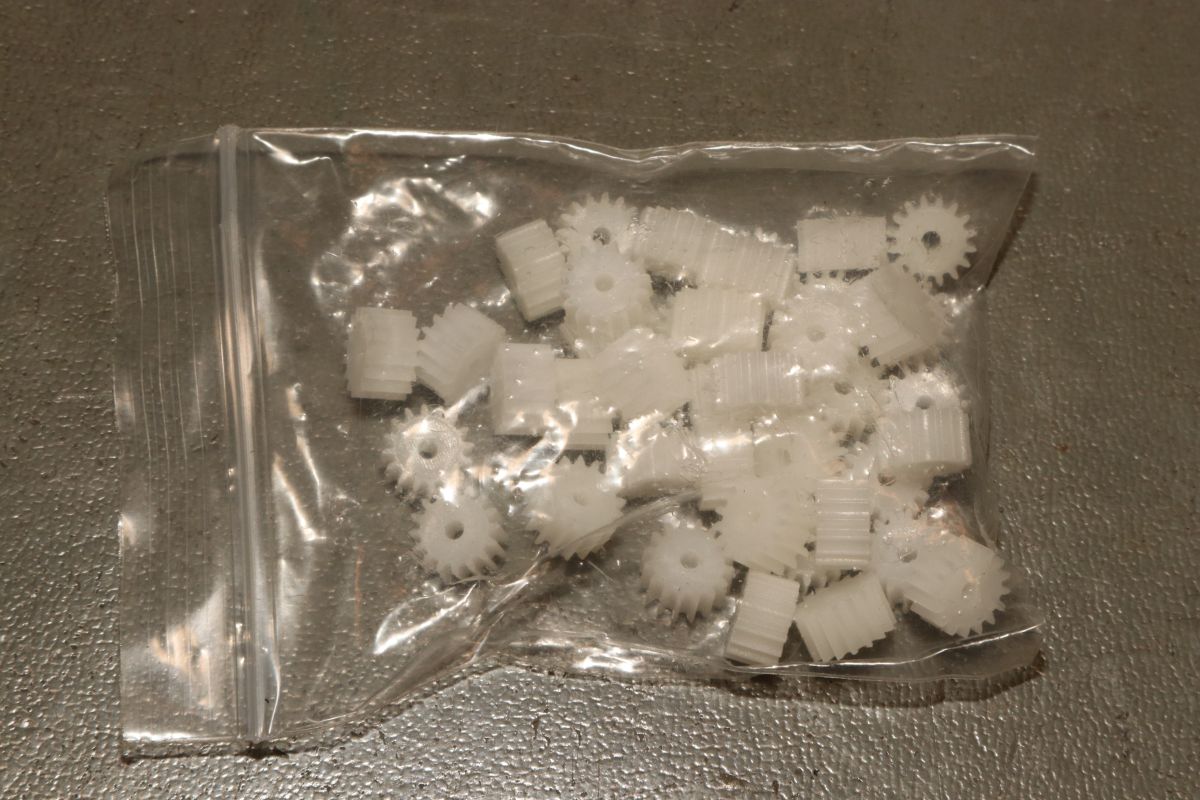

In China gibt es viel, aber diese hier gibt es auch von einem deutschen Container: 162A. 163A gab's leider nicht.

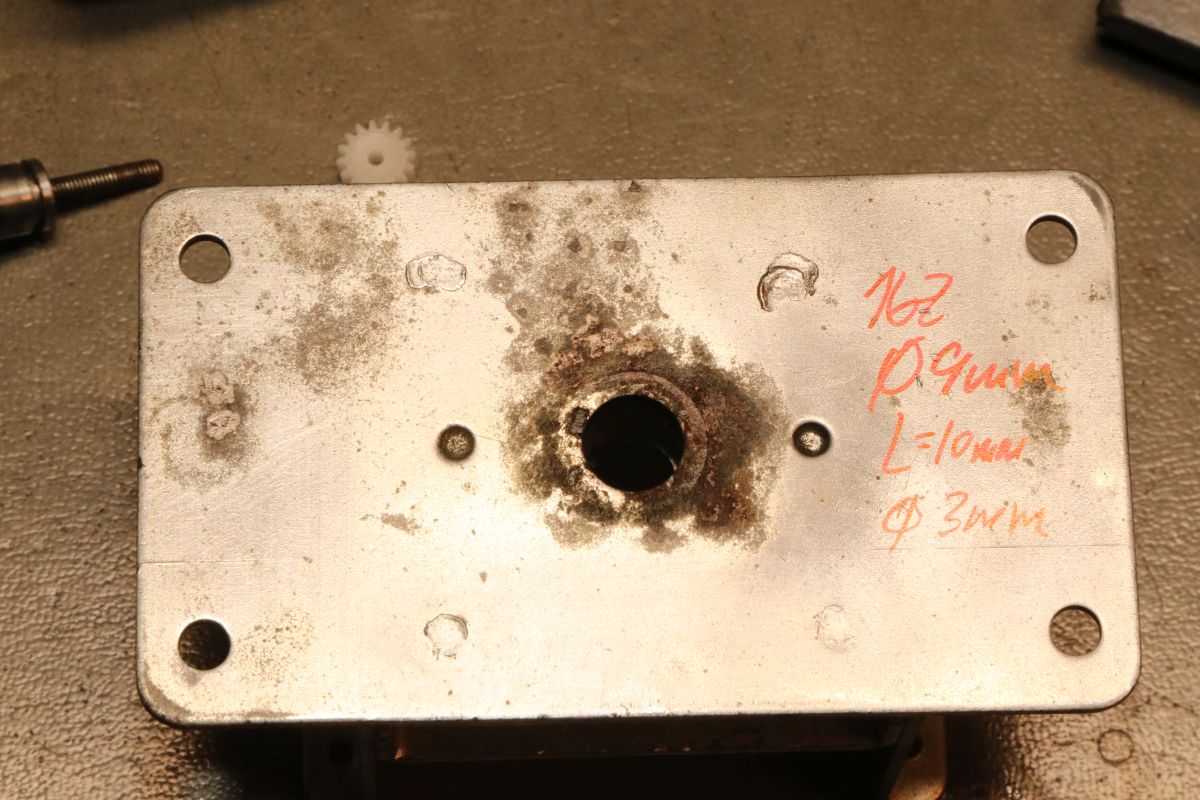

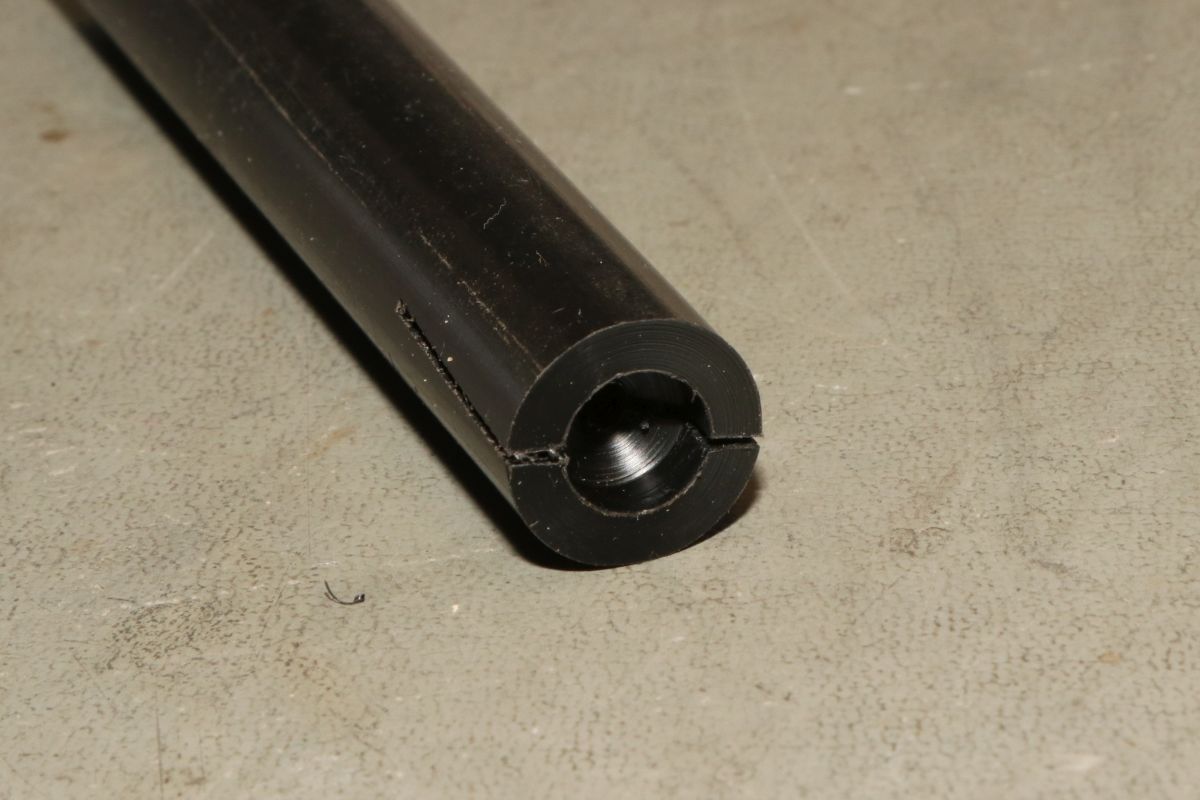

Der Zahnrad-Außendurchmesser beträgt 9mm - um ein zentrisches Loch mit 3mm aufzubohren, bleibt nur die Drehbank und eine selbstgebastelte Spann-Aufnahme.

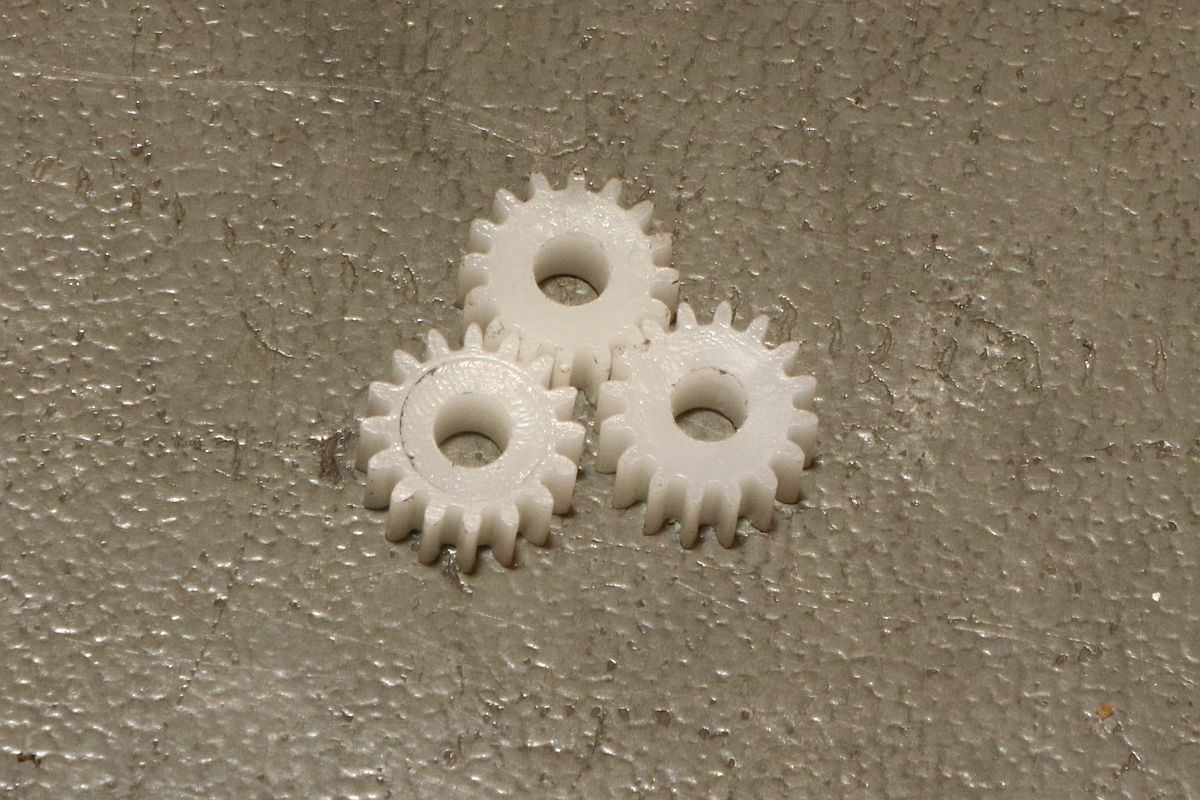

Geht doch: 3mm Achsdurchmesser.

Das neue Zahnrad passt perfekt und rollt ganz leicht ab.

Jetzt warte ich mal auf die 8mm Gleitlager...

17.02.2026

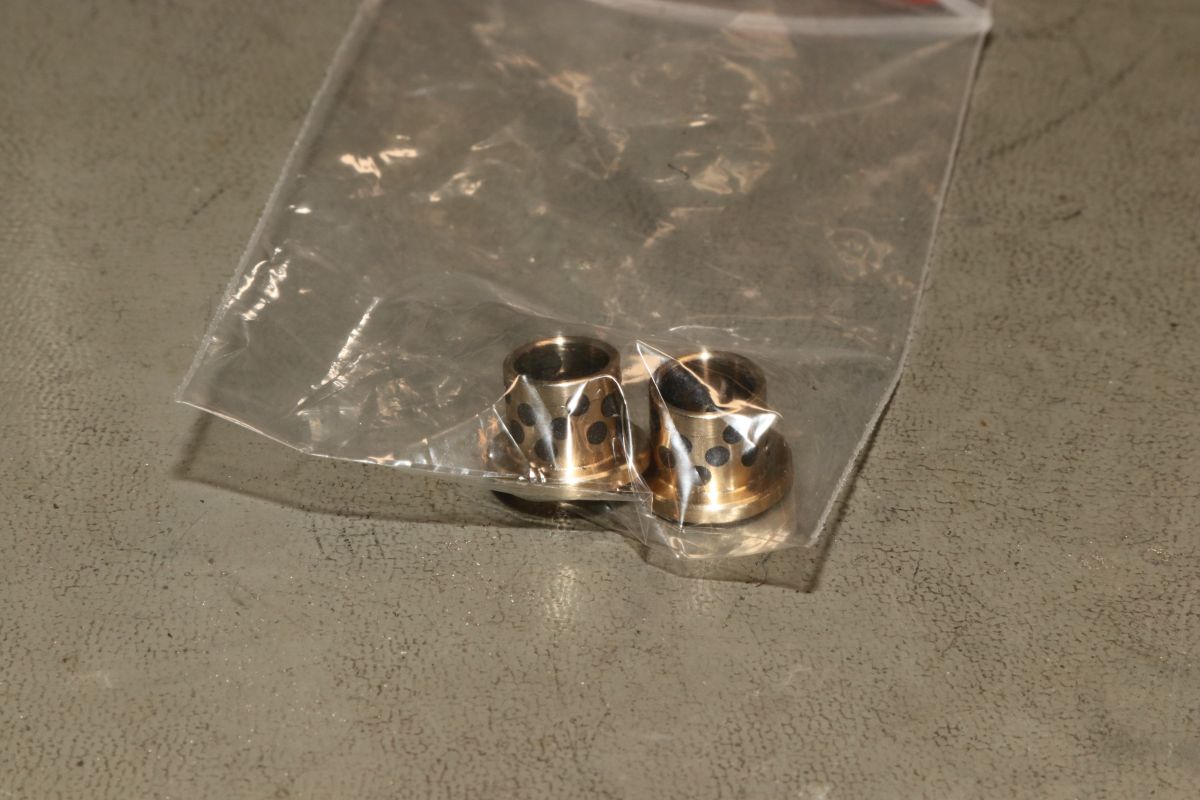

{Die Lager sind da!} Ich habe zwei verschiedene Gleitlagertypen bestellt: Messing mit Graphitfüllung und Kunststoff. Die Messinglager sind als erste gekommen. Dann nehme ich halt die...

Der Spinnerknopf lässt sich auf der Drehbank ordentlich polieren:

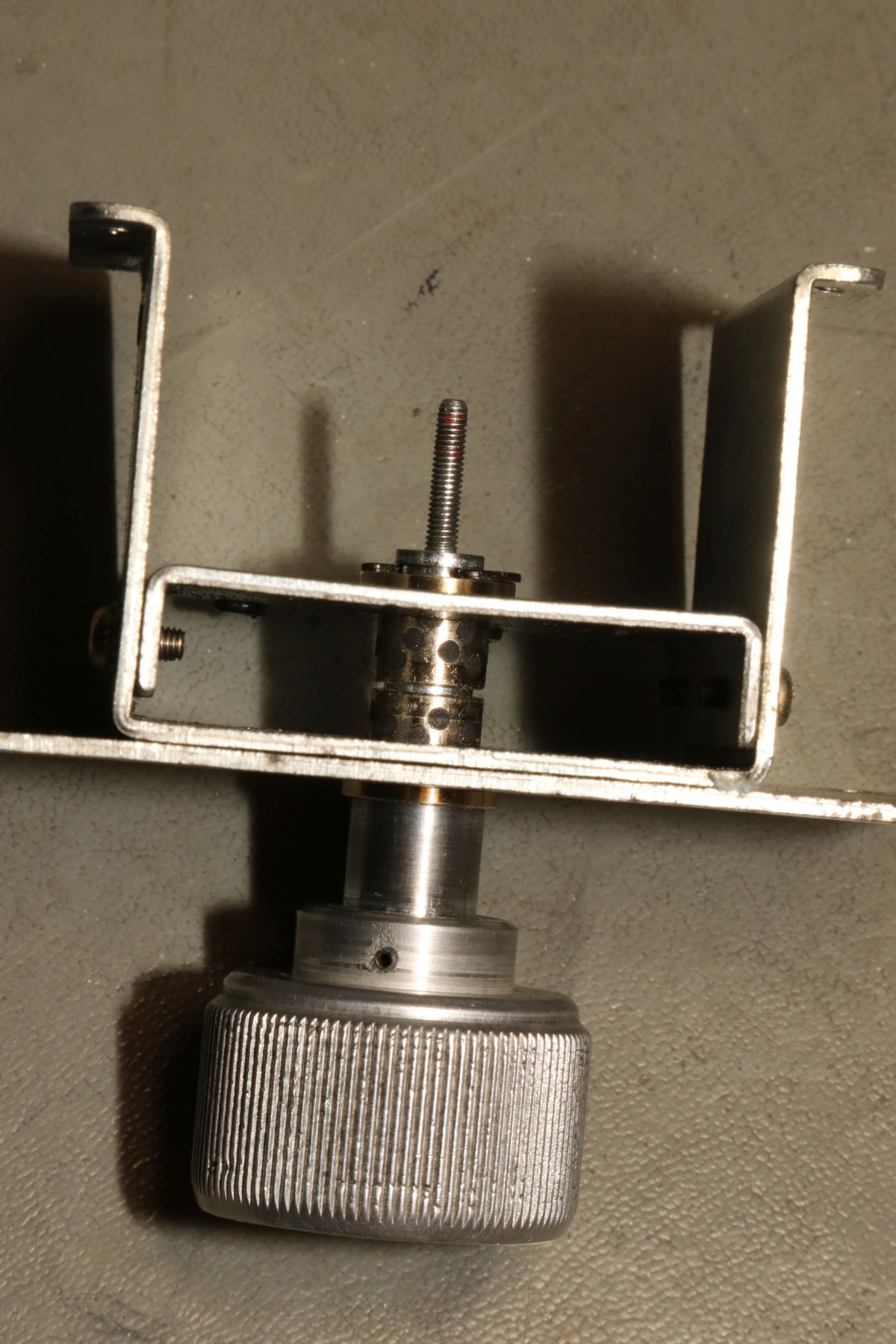

Bei der Montage der Lager treten gleich mehrere Probleme auf. Die "Bohrungen" im Blech sind weder rund noch maßhaltig. Dünne Messinglager mit sanfter Gewalt reingetrieben sind danach weder rund noch maßhaltig. Das obere und das untere Lager fluchtet bei den windschiefen Blechen nicht richtig und der Lagerbund ist zu dick. Nichts, was sich mit einem neuen 8mm-Bohrer und einer Flachfeile nicht korrigieren ließe. Da es hier nicht auf 100stel Millimeter ankommt, sind solche Brachialmaßnahmen durchaus zielführend. Der Spinnerknopf läuft sauber und ruhig in den Messinglagern, das Vertikalspiel ist quasi Null. Das hält 100 Jahre!

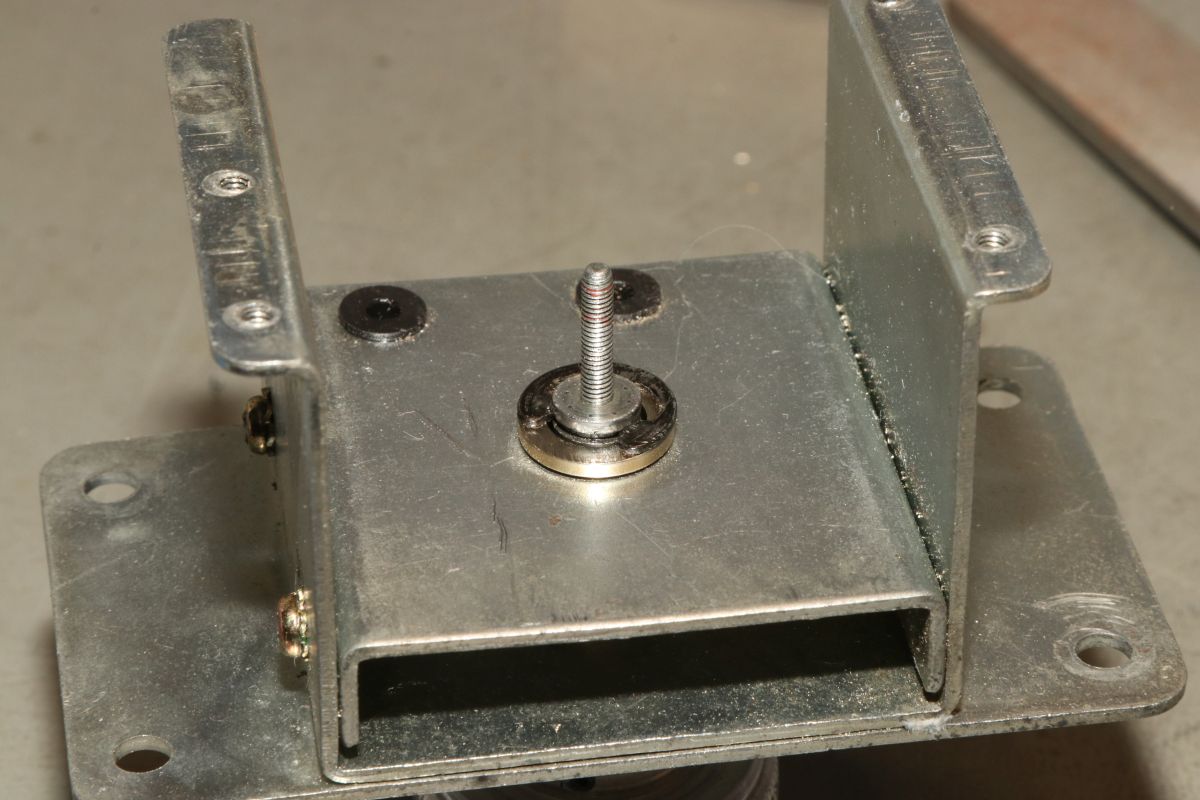

Der originale Sicherungsring auf dem abgefeilten Lagerbund: da wackelt nichts mehr!

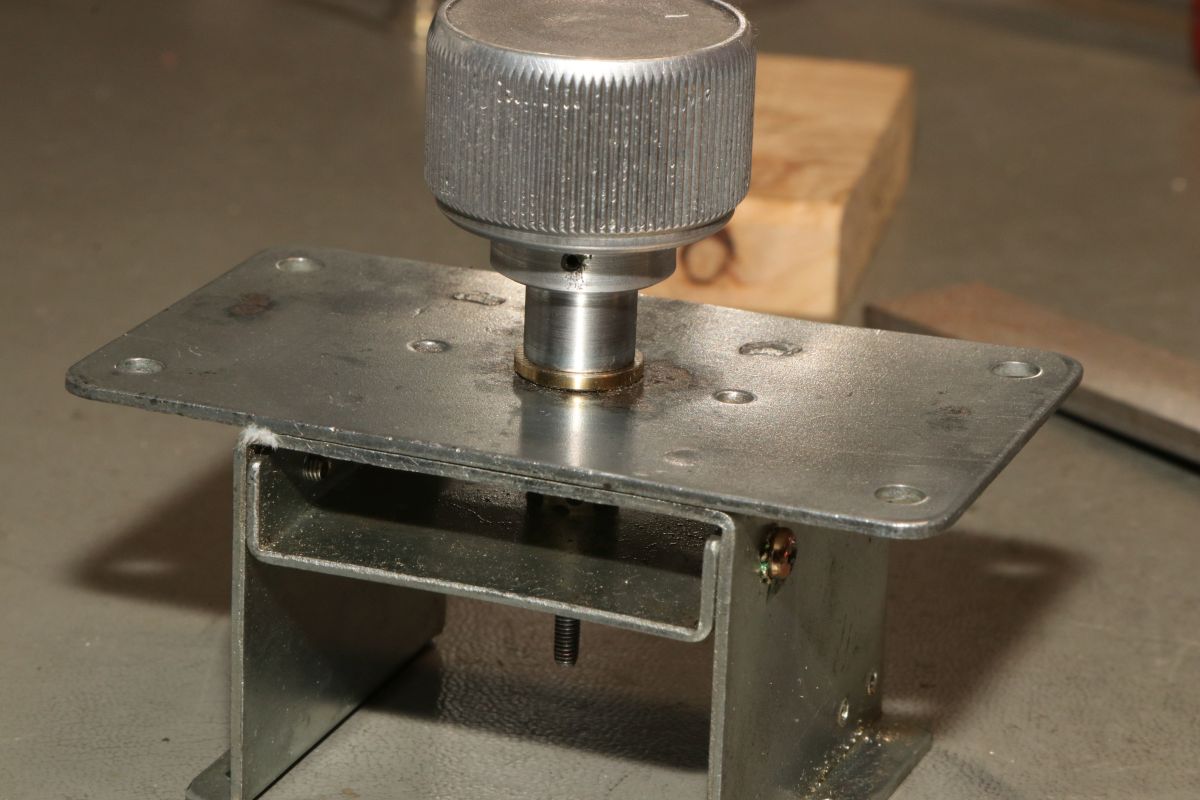

Das obere Gleitlager:

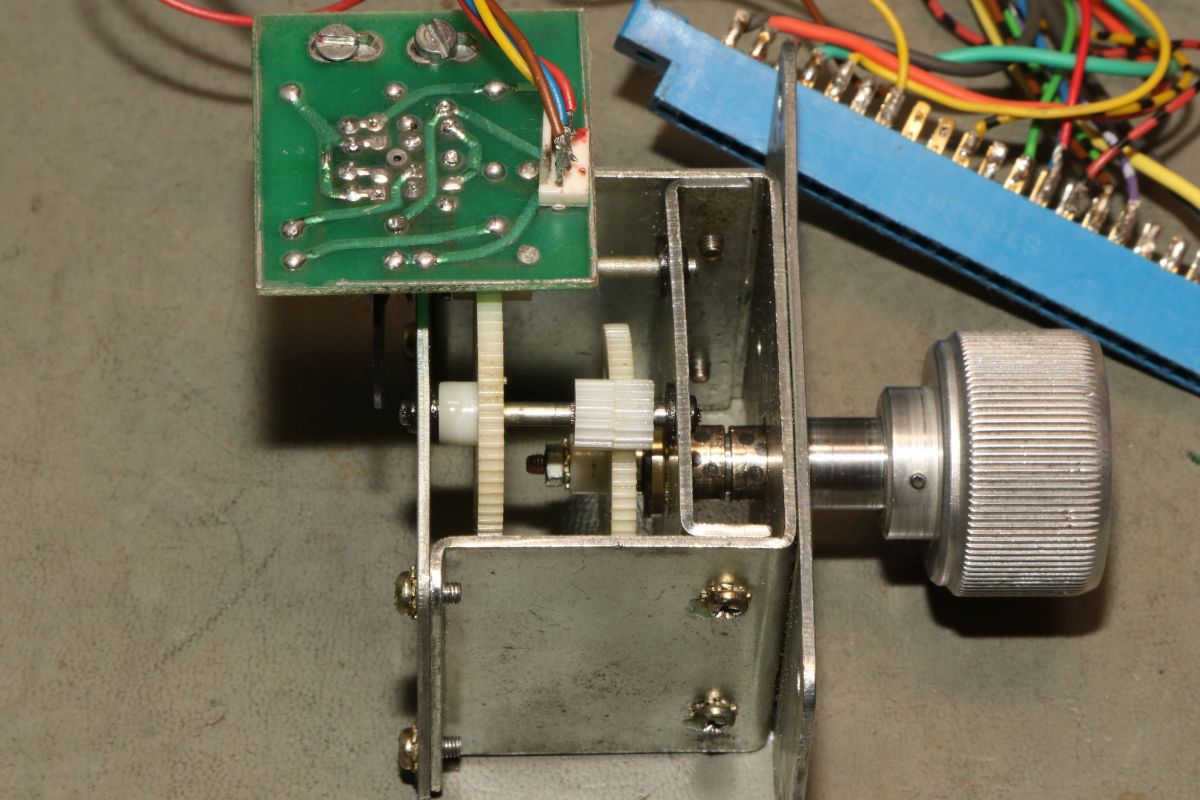

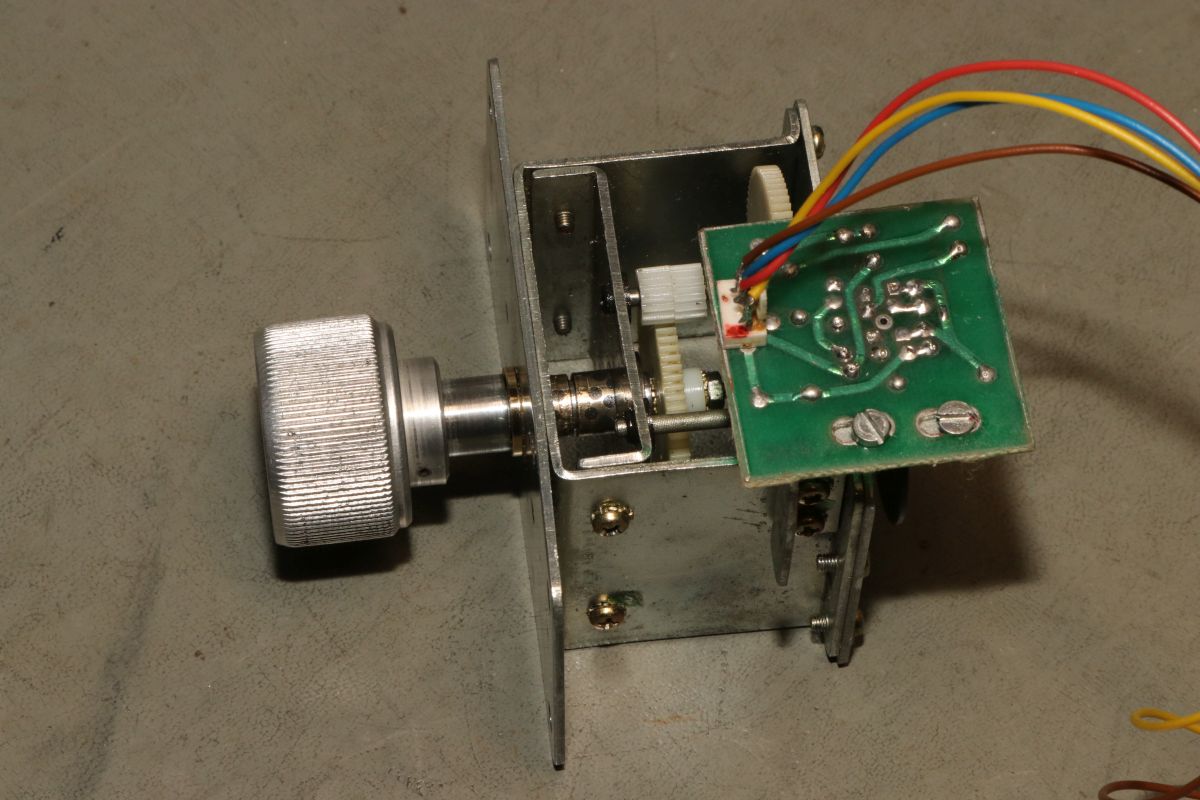

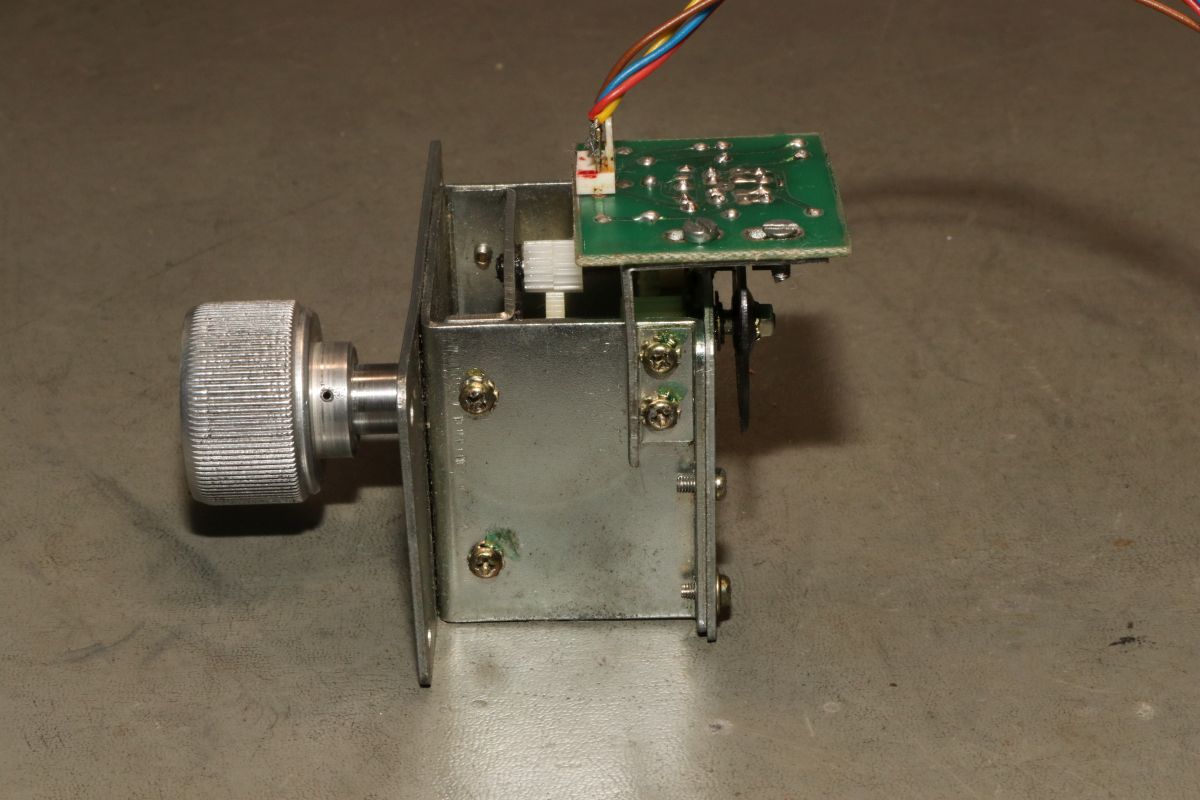

Komplett zusammengebaut zeigt sich der Erfolg: alle Zahnräder laufen wieder sauber und fast geräuschfrei.

Die Qualität der Schrauben und Gewinde ist grenzwertig. Zu viel Kraft sollte man hier nicht aufwenden.

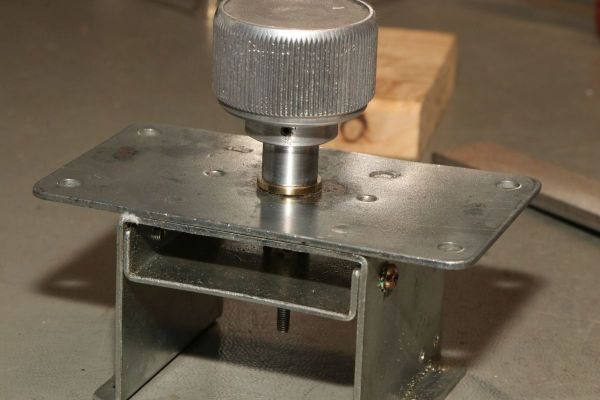

Sauber und leichtgängig - vermutlich besser als im Auslieferzustand.

Arkanoid kann kommen!
