Mike McBike @ Home / Arcade Reps Teil 8 / Street Fighter 2

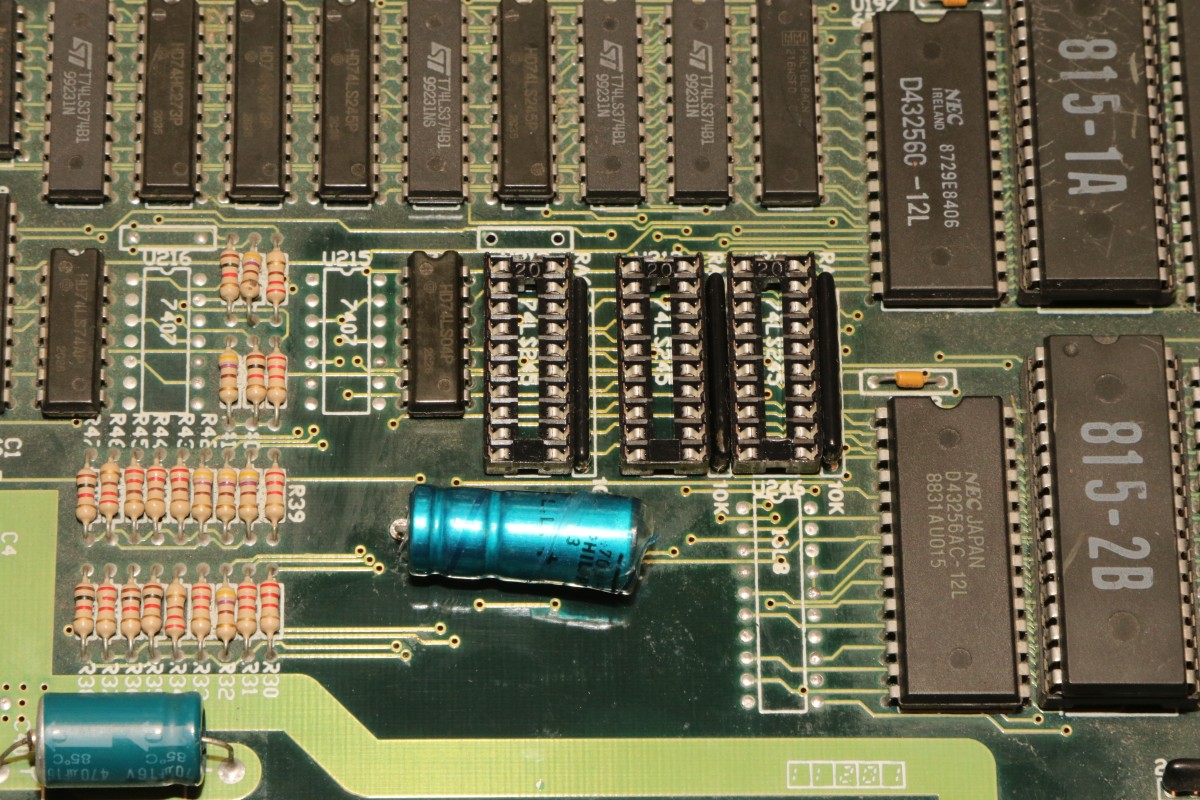

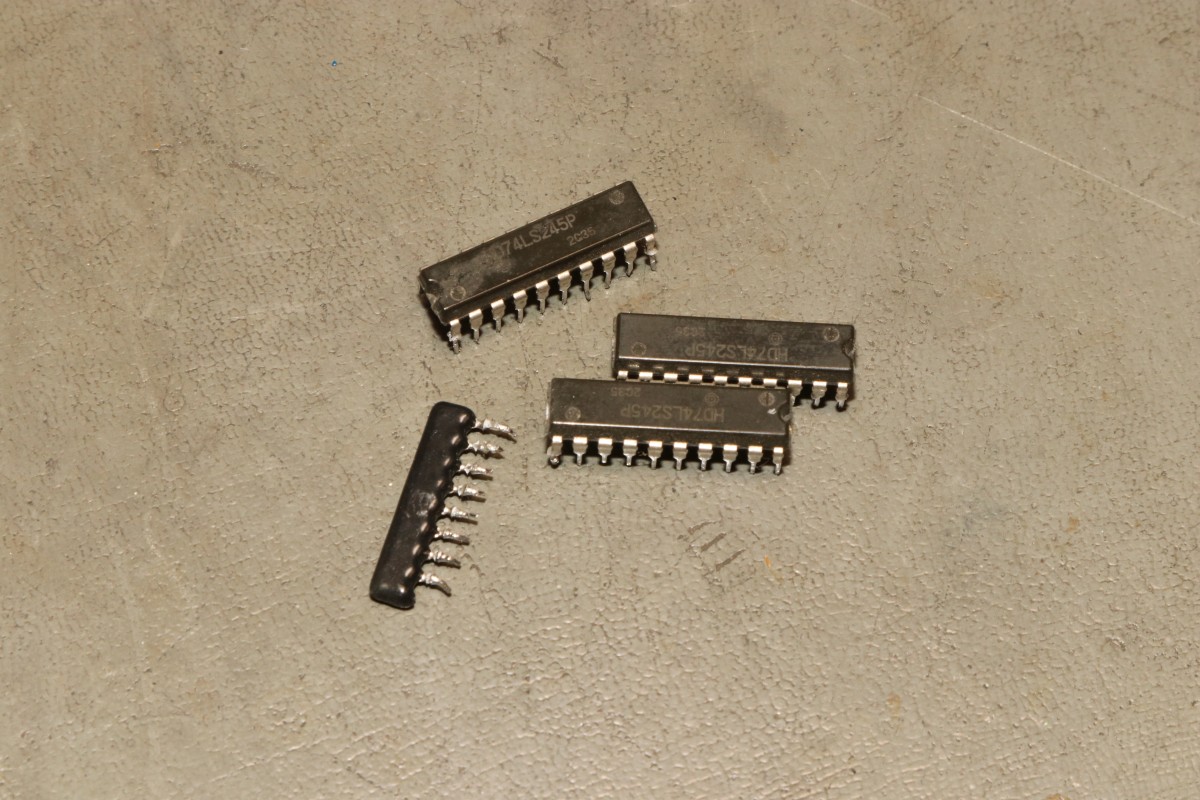

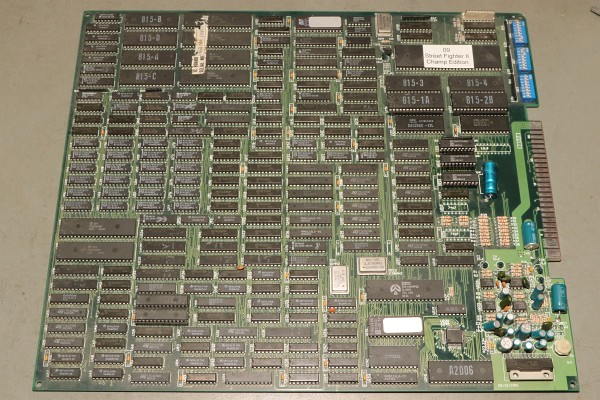

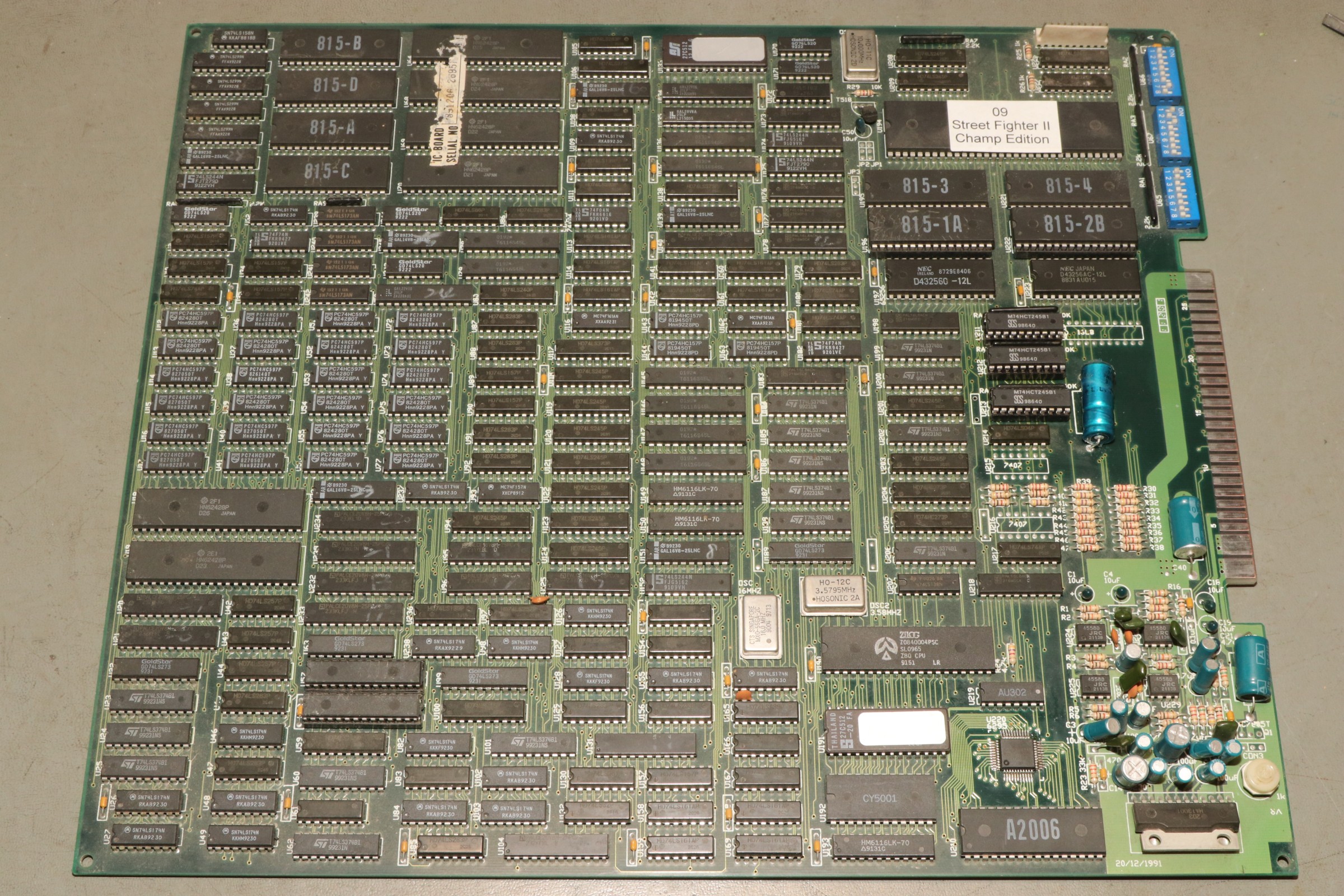

{Street Fighter 2} Street Fighter Platinen gibt es wie Sand am Meer. Originale sind selten, Bootlegs haben den Markt überschwemmt. Hier mal ein Bootleg mit sehr guter Qualität: saubere einteilige Platine, gut verlötet, venünftiges Platinenmaterial. Was alle diese PCBs gemeinsam haben: die Controls liegen ohne Schutz direkt am IC-Pin. Das kann sich bei ESD rächen - oder aber, wenn man den Stecker falsch rum aufsteckt und die 12V sofort die 74LS245 grillen. Nichtsdestotrotz: die Reparatur ist schnell gemacht.

Street Fighter 2

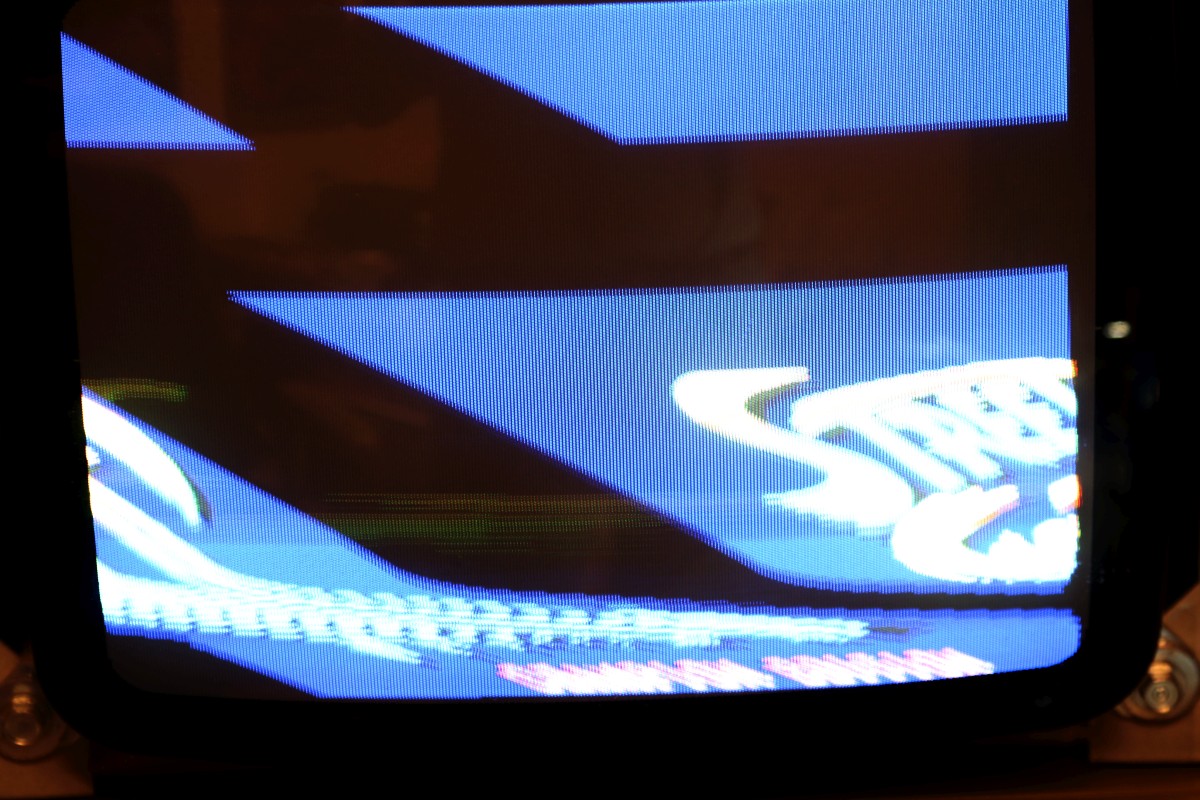

Ach ja, das Videosignal vieler SF-Platinen schert sich wenig um korrektes Timing. Man sollte einen Monitor besitzen, den man über weite Strecken regeln kann...

Street Fighter 2

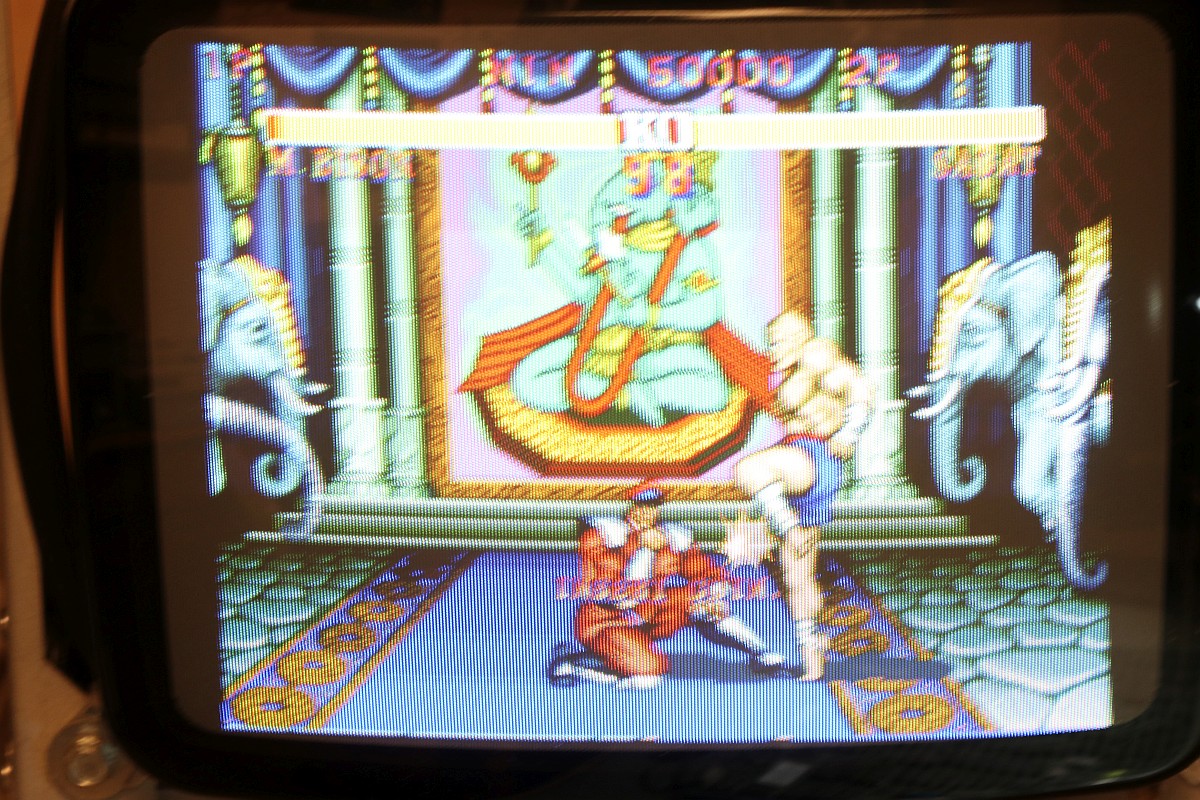

Dann klappt's auch mit dem Bildfang.

Street Fighter 2

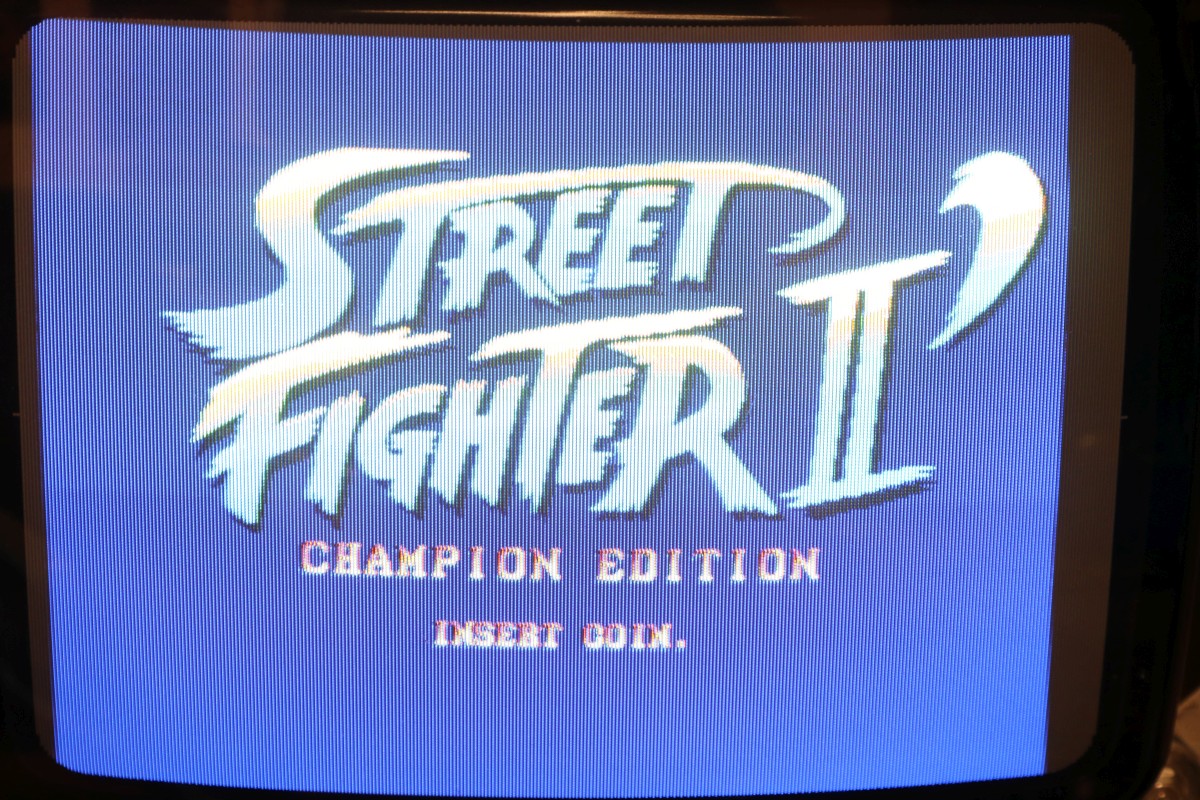

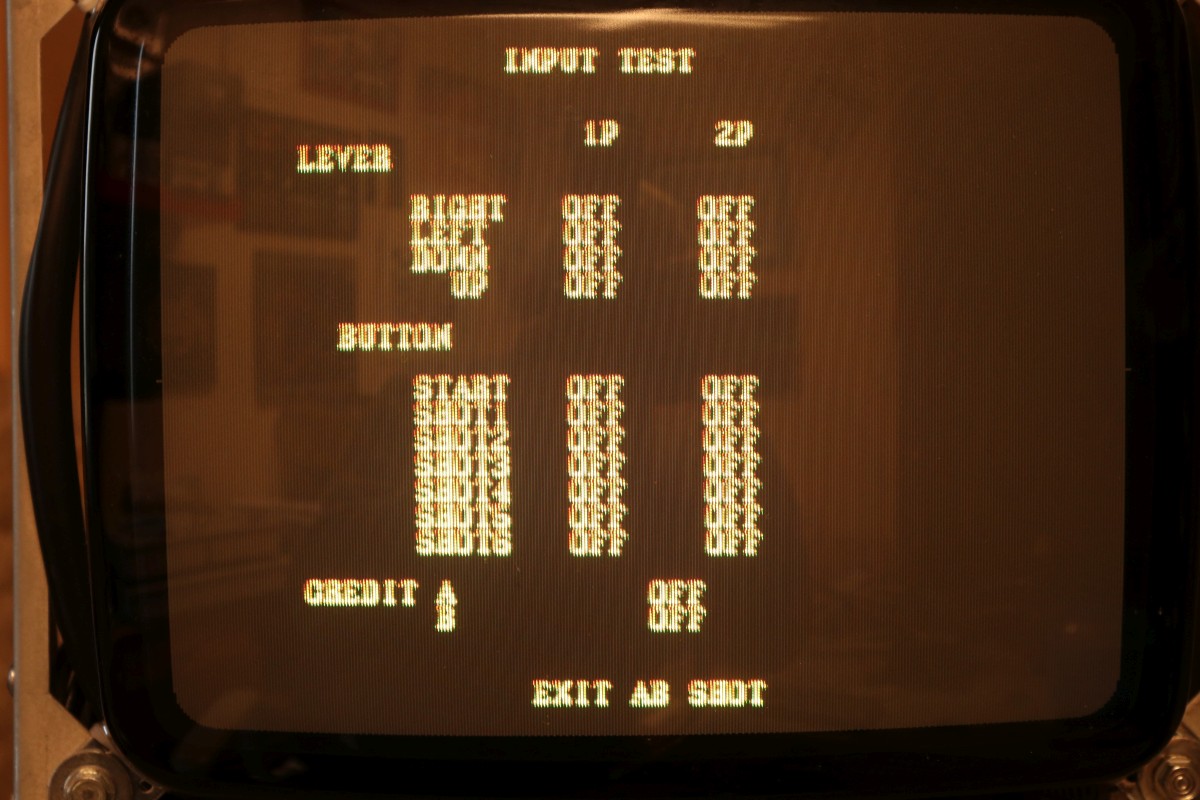

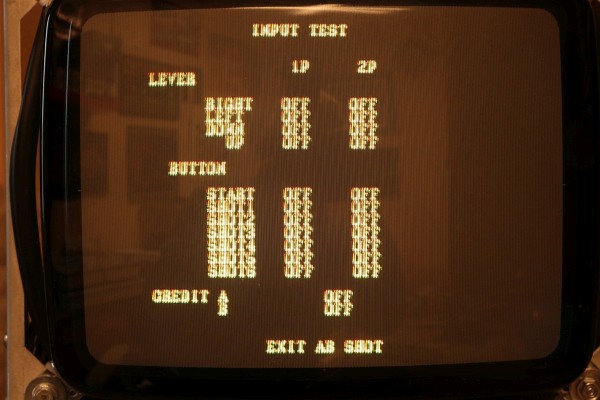

Den Rest der Geschichte muss ich nicht mehr kommentieren...

Street Fighter 2

Street Fighter 2

Street Fighter 2

Street Fighter 2
